第三章辅助供电系统
辅助供电系统是城市轨道交通车辆电气系统的重要组成部分，主要任务是产生车辆中、低压电源、客室照明、空调、通风机、空气压缩机以及其他低压用电设备所需的各种不同电压。
辅助逆变器是辅助供电系统的主要部件。国内城市轨道交通车辆上，辅助逆变器均采用静止式逆变器，它具有输出电压的品质好、功率因数高、工作性能安全可靠等优点。
本章主要介绍城市轨道交通车辆辅助供电系统的组成结构、中压供电分配电路、低压供电分配电路、列车扩展供电电路等。
第一节辅助供电系统概述
1.辅助供电系统的功能
辅助供电系统（辅助电源系统/辅助电源），是为除牵引系统之外的所有车载用电设备供电的一套系统。

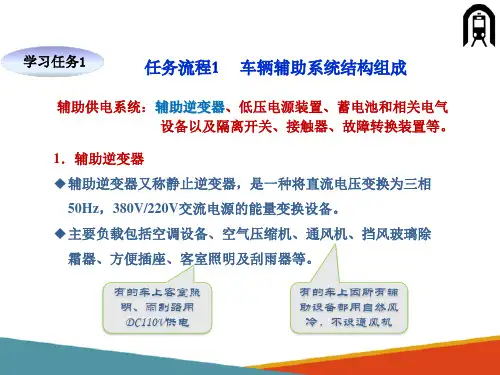

2.辅助供电系统的组成
辅助供电系统主要由三部分组成：辅助逆变器、蓄电池充电器、蓄电池。
辅助逆变器一般采用静止逆变器，简称SIV。辅助逆变器将网压转换成AC380V、50Hz的三相交流电能输出，为车辆上空压机、空调装置等交流负载供电。
蓄电池充电器主要输出DC110V电能给车辆控制、蓄电池充电等直流负载供电。
蓄电池作为直流备用电源，在列车启动和紧急情况下（失去高压电源时）为
列车提供DC110V电能。列车正常运行时，蓄电池处在浮充电状态。
3.辅助供电系统的负载
辅助供电系统的负载包括列车上的几乎所有用电设备，可以将这些负载根据使用电能不同分为以下几类。
①AC380V、50Hz三相负载：空气压缩机单元、空调装置、通风冷却装置等。
②AC220V、50Hz单相负载：客室正常照明、司机室方便插座、客室维修用方便插座等。
③DC110V负载：列车控制系统、列车控制电路、列车信号系统、乘客信息系统、客室紧急照明、紧急通风、电动车门驱动电机等。
除了以上三种负载之外，还有极少量的DC24负载，如司机室阅读灯、列车前照灯等。
4.车间电源
辅助供电系统在有接触网供电区域，由接触网供电；在没有接触网供电的区域，来自于车间电源。一般在检修车间内设有车间电源，通过列车车底高压箱内有车间电源插座，向列车提供高压电能。车间电源与接触网之间存在电气联锁，两者不可同时为列车供电。在电网供电时，必须断开车间电源；电网为列车供电时，列车不可接车间电源。
车间电源只能为辅助供电系统提供电能，不能为牵引系统供电。车间电源向列车供电时，列车必须处于静止状态。
5.辅助供电系统供电框图
图3-1给出车辆上常见的一种供电框图，其中包含辅助供电系统的主要负载设备。不同车辆，辅助供电系统供电框图略有差异。
图3-1 辅助供电系统框图
