《包装结构设计》复习资料
————————————————————————————————作者: ————————————————————————————————日期:
《包装结构设计》习题集 第一章绪论 1-1 举例说明包装结构、造型与装潢设计之间的关系。 1-2 用WPO的评奖标准分析一种包装实例并提出改进方案。 第二章结构设计基础 2-1选用厚度≤0.5㎜的白纸板按图2-1制作管式折叠纸盒。 2-2选用厚度为0.5~1㎜的白纸板按图2-5制作盘式折叠纸盒。
2-3什么是内折、外折与对折，分析图2-1盒型中外折、对折与内折组合后的作用是什么？ 2-4在瓦楞纸箱设计中如何选择楞向？ 2-5在折叠纸盒设计中如何选择纸板纹向? 2-6纸包装制造尺寸为什么不能用L×B×H表示。 2-7纸包装结构点在结构设计中的作用是什么？ 2-8在图2-18、图2-20、图2-22中所示包装中，哪些压痕线是作业线？
2-9纸包装结构中，角的作用是什么？ 第三章折叠纸盒结构设计 3-1 按编号法命名图3-13(b)的各部结构。 3-2 设计正五边形连续摇翼窝进式纸盒。 3-3 设计正六边形连续摇翼窝进式纸盒，但盒底改为自锁结构。 3-4 在图3-69结构中，已知： ? =125 ' 1 α? =55 2 α? =90 n γ 求各折叠角。 3-5 将图3-78(a)盒型改成4×2结构并写出详细设计步骤。
3-6 将图3-79盒型改成4×2且b l >的P 型排列结构并写出详细设计步骤。 3-7 将图3-72(a)盒形改成b l >的Q 型排列结构并写出详细设计步骤。 3-8 将图3-83(b)任一间壁板设计到3-84(c)盒型上并写出详细设计步骤。
3-9 设计正六边形环销式组合盒。 3-10 开窗盒盖板位置如何设计，为什么？ 3-11 在图2-1中，内尺寸为50㎜×20㎜×200㎜，纸板计算厚度为0.5㎜，修正系数均为0，求制造尺寸与外尺寸。
一、包装 1.包装的含义 包装，常备单纯地理解为盛装商品的容器，有时也被理解为包装商品的过程。 美国包装学会对于包装的定义：包装是符合产品的需求，依据最佳的成本，便于货物的转送、流通、交易、储存于贩卖而实施的统筹整体系统的准备工作。 日本对包装的定义是：包装便于物品的输送及保管，并维护商品的价值，保持商品的状态而适当的材料或容器对物品所实施的技术及实施的状态。 中国；包装是在为流通过程中保护产品、方便贮存、促进销售，按一定的技术方法而采用的容器、材料和辅助物等总的名称。包装的目的是保护产品、方便贮存、促进销售。 2包装的功能 包装的功能是指，包装所具有的保护装物，使其不致损坏的能力与效率。包装的功能的作用对象并不是单一的，有针对装物，有的则是为了消费者。 a，容装功能。 b，计量功能 c，保护功能。保护功能是包装的基本功能。包装的保护功能主要体现在两个方面；一是保卫功能，保卫功能是指包装必须具有保持装物不受外力的侵犯，并且具有维持与昂装的能力。具体就是说包装具备防震动、防冲击、防折裂、防挤压、防辐射、防盗窃等能力：二是贮存功能，包装具有储存、保质的能力。 d，方便功能。是指包装具有使装物在保护、贮存等方面的便利，从而提高物品的流通效率。 具体表现在五个方面；一是方便运输，二是方便储存，（易堆放，可以减少仓储的费用，提高仓储效率）三是方便销售（适当的销售包装，有利于在橱窗、货架上列和销售）四是方便使用，五是方便处理（包装材料必须符合环保要求，便于使用后的处理） e，促销功能。是指包装具有吸引消费者、促进销售的能力。 f，社会功能。包装系统是生产系统与社会发生联系的重要媒介，反映着当代生产、技术发展水平，以及消费趋势和消费水平。 3包装分类 a按包装的目的分。可分为销售包装和运输包装（工业包装）。销售包装是以销售为主要目的的包装，与装物一起到达消费者手中，具有防护、美化和宣传产品，促进销售的作用。销售包装的容量相对较小，造型精美，在结构上注重使用、方便，设计上追求和强化心理效应；运输包装又称工业包装，使用于工业用品或一些产品在运输时使用的包装。以运输、贮存为主要目的，具有保障产品安全，方便储运装卸，加速交换的作用。运输包装一般容量较大，相对于销售包装更注重包装的强度、防震等功能及实用方面的要求，对于外观装饰设计比较不注重。 b按包装的相对位置分。可分为包装和外包装。包装是指商品的部包装，目的在于保护商品，是为了容物单件分量盛装和满足美化要求所设计的包装。外包装是指容物及其包装的再包装，是贮运、携带或进一步保护商品而设计的包装。 c按包装材料分。包装材料多种多样，总体上可以根据材料的硬度分为软包装和硬包装。软包装是指在充填或取出容物后，容器形状可发生改变的包装，这类用的材料一般是由纸、纤维制品、塑料薄膜或符合材料制成的；硬包装是指充填或取出容物后，包装形状基本不发生变形的包装，这类包装的材料一般是由金属、木材、玻璃、压缩包装、器及硬质塑料等制成，具有较高的强度和硬度。
南京林业大学 包装容器结构设计课程设计 学院（系）：木材工业学院 专业：包装工程 学生姓名：唐海军学号： 课程设计题目： 电子辞典外包装结构设计 起迄日期: 2011．12．12. 月日~ 1 月5 日课程设计地点:校内 指导教师:朱南峰
第一部分 设计思路 一．市场调研 产品包装，应当遵循适当、可靠、美观、经济的原则。由于产品的品种繁多，性能各有不同，要求也不一样，因此，在进行产品包装设计时所考虑的问题也不相同。一般可从下面三方面来考虑： （1）被包装产品的性能 被包装产品的性能，主要包括产品的物态、外形、强度、重量、结构、价值、危险性等，这是进行包装设计时首先应考虑的问题。 （2）环境对产品的影响 产品在流通过程中，会遇到不同环境，它们对包装会产生不同影响，故应采取相应措施。（3）包装方式的选择 包装方式的选择对产品保护甚为重要，只有对产品性能及流通条件作全面了解，制定几种方案，进行经济评估，才能找到合适的包装方式。 电子产品的显著特点，就是最怕碰撞、挤压、潮湿、高温以及静电隐患的威胁。所以，电子产品的包装工艺设计，应该注重从这些基本的要求入手，采取相应的技术措施进行控制。鉴于大部分的电子产品属于精密的工业产品，包装设计应该考虑到在运输、搬运以及储存的过程中，包装可以承受一定的外力的碰撞与冲击，防止外壳或者机芯零部件的损坏；可以抵抗外力或者各包装箱体在堆码或运输颠簸中出现的相互挤压，防止包装物或者产品的变形；可以抵御雾、露、雨水、蒸气的润湿，有效的防止电子产品的氧化、生锈、短路等问题的出现；应该具有良好的反辐射的性能，具有耐晒而不吸收日光热能，防止产品机壳或者机芯出现变形以及损坏等不良情况；可以比较有效的抑制在运输以及搬运的过程中的震动与摩擦的产生，防止静电而造成电子产品的损坏或者酿成意外火灾事故。 在日常的生产过程中，因为设计考虑不周以致包装物出现缺陷情况不乏出现，如制版设计的时候将纸盒侧边的搭接舌方向放置在正面，造成纸盒成型之后摇盖扣舌和侧边的搭接舌相对应。这样，一方面摇盖扣舌扣入的时候比较容易碰到搭接舌，另一方面扣舌扣之后纸盒受到搭接舌厚度支衬的影响，使靠近搭接舌侧边出现明显的空隙。因此，制版、拼版的时候，应该将侧边的搭接舌设计为和摇盖扣舌的同一边版面中，使搭接舌搭接部位不与摇盖扣舌相碰，确保成型后的摇盖扣舌部位不产生明显的空隙。除此之外，搭接舌长度设计是否合适，影响着包装产品的使用效果，如果纸盒的搭接舌长度设计过小的话，涂胶、粘合的时候比较容易因溢胶而造成相互粘连现象，搭接舌过小又比较容易使纸盒的粘合和整体强度明显的下降，影响包装的使用效果。所以，一般小型纸盒的搭接舌长度不小于1.2cm，纸箱的搭接舌长度不小于2.6cm，才可以比较好地确保粘合强度，提高 deronduty duri ngmajore qui pmentover haul,beforea ndafterthe shifttode signate dstafftounderstandthe operationofequi pmentint hee qui pmentandche ckonfocus.2,e qui pmentrepairequipme nttosele ctmainte nancecheckatle asttwicea weektokeye qui pmentanddefe ctiv edevi cestoi ncrea sethefreque ncyofi nspection.Teamlea derde dicate dtothe deviceeverydayoperationofalldeviceswithint hescopeofmainte nancepersonnel understa ndthemaintenanceandinspe ctionofkeyequipment.Paragraph3,the ow nerandprofessionalandtechni calpersonnel shoul dbecarrie doutdailyafterwork sitevisitinspe ction...Eve ning.Contr olroom:focusedoncoal seamsponta ne ouscombusti onundertroubleshooting,help,landsli de,coalfire,eart h-movi ng,roa dcar wallsitesafetysupervi sion,andconscie ntiouslyimpleme nttheminerectificati onmeasures.Productionte chnol ogyse ction:isre sponsiblefortroubl eshooti ngwhet herexistsS upercapacity,andSuper
《包装结构设计》课程设计说明书东林甲子系列白酒包装 学生姓名：贾文霞 学号：20091308 班级：09包装2班 指导教师：李琛
完成时间：2012.11.7 目录 第一节、产品特性简述及设计定位------------------------------3 1、产品介绍------------------------------------------3 2、商品定位------------------------------------------3 3、设计定位------------------------------------------3 第二节、内包装容器结构设计----------------------------------4 1、材料的选取---------------------------------------4 2、材料特性介绍-------------------------------------4 3、容器成型方法-------------------------------------5 4、容器的结构设计-----------------------------------5 5、容器结构图---------------------------------------7 第三节、外包装纸盒结构设计---------------------------------8 1、瓦楞纸箱选择-------------------------------------8 2、瓦楞纸板的厚度设计-------------------------------8 3、纸盒的尺寸设计-----------------------------------8 4、纸盒的结构图------------------------------------11 第四节、外包装装潢设计------------------------------------12 第五节、整体包装结构效果图--------------------------------12 第六节、创意说明------------------------------------------13 第七节、设计总结------------------------------------------13
包装结构设计复习大纲 考试题型：名词解释、填空、判断、选择、简答、计算 第一章包装结构设计总论 1.包装结构及包装结构设计的定义 包装结构指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。 广义的包装结构包括：（1）材料结构（2）工艺结构（3）容器结构 包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。 2.包装结构设计的几个重要属性（详见课本p1） 从设计的目的上主要解决科学性、技术性； 从设计的功能上主要体现容装性、保护性、方便性、“环境友好”性； 同时与包装造型和装潢设计共同体现显示性与陈列性 3.包装结构设计与相邻课程之间的关系 包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。 包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。 包装结构设计与造型设计、装潢设计的关系： （1）三者具有一定关联性（2）三者具有共同的目的性（3）三者具有相辅相成的综合性4.包装容器的设计原则和要求 1）科学性原则：科学性原则就是应用先进正确的设计方法，应用恰当合适的结构材料及加工工艺，使设计标准化、系列化和通用化，符合有关法规，产品适应批量机械化自动生产。 2）可靠性原则：可靠性原则就是包装结构设计应具有足够的强度、刚度和稳定性，在流通过程中能承受住外界各种因素作用和影响。 3）创新性原则： 4）宜人原则： 5）经济性原则：经济性是包装结构设计的重要原则，要求合理选择材料、减少原材料成本、降低原材料消耗，要求设计程序合理、提高工作效率、降低成本等。 6）绿色原则 A在提高包装设计的科学、可靠功能时，不能忘记包装设计的经济效果和社会效果。 B在提高包装设计的经济效果时又不能单纯地追求利润价值，而要考虑到包装对人们生活各个环节所带来的影响。 C在考虑设计的美观时，还要考虑到经济性原则，在材料选择方面也要遵循环境友好型原则。 5.包装及包装结构设计的常用方法 设计条件分析·设计构思·确定设计方案·选定包装材料、辅助物料·确定技术要求·包装容器结构强度分析与计算·制作包装样器的模型或试样·容器试验 或者：包装结构设计程序简介： 1)确定设计条件2)设计定位3)确定设计方案 4)试验分析与试销检验5)设计方案鉴定与验收 6.包装容器的典型设计计算
《包装结构设计》课程设计 红花郎酒包装结构课程设计说明书[ ' 姓名：姚培培 班级：2008级包装工程01班 学号： 指导教师：李琛 完成日期：2011年10月27日 。
目录 一、产品特性介绍 (4) 【 1.包装介绍 (4) 2.酒体介绍 (4) 二、设计定位分析 (4) 1.商标定位 (4) 2.商品定位 (4) （1）商品产地 (5) （2）商品特点 (5) 3.消费者定位 (5) 《 三、内包装容器的设计 (5) 1.选用的材料 (5) 2.材料特性分析 (5) 3.容器成型方法介绍 (5) 4.容器的结构尺寸 (5) 5.内包装容器结构图 (6) 6.内包装容器装潢图 (6) 四、外包装容器的设计 (6) ） 1.纸盒内尺寸计算 (6) 2.纸盒制造尺寸及外尺寸计算 (7) 3.纸盒的结构图 (8) 4.纸盒的装潢图 (8)
五、内外包装容器效果图 (9) 1.内包装设计效果图 (9) 2.外包装设计效果图 (9) 3.产品组合设计效果图 (10) { 六、设计创意说明 (10) 1.内包装容器创意 (10) 2.外包装容器创意 (11) 七、课程设计总结 (11) 八、主要参考资料 (12) … *
！ 红花郎酒包装结构课程设计说明书 一、… 二、产品特性介绍 《酱香典范·红花郎》红花郎酒是四川郎酒集团有限责任公司重点推出的系列酒之一。具有酒质香浓、醇厚、味陈、甜爽、尾净舒适、风格优美的特点。新开发的产品在保证原有酒质和风格特点的基础上，在包装上进行了大胆创新，以其新颖独特的包装设计，突破了传统，开创了白酒包装超时尚之先河。在中国白酒的坐标上，酱香是一种独特的香型，是我国白酒中极其珍贵的一大类。此中杰出者，红花郎酒当为典范。 1.包装介绍 瓶形经105道工艺精心打磨，特别引进英国低温红，24K砂金烧花，24K亮金压边。瓶形线条流畅柔美，张弛有度。纯正红色，亦含蓄亦奔放，完美表现了红花郎酒的非凡品味。2004年3月19日，魅力十足的红花郎酒以其精美的包装，鲜艳而热烈奔放的“中国红”色彩在众多酒包装中脱颖而出，荣获中国酒业包装创新大奖“最佳视觉效果奖”。 2004年10月，红花郎酒酒瓶荣获中国工业设计协会设立的最高荣誉——“2004中国优秀工业设计奖”。 2.酒体介绍 采海拔1000米以上云贵高原之珍稀米红粱；取深山1000米以下之天然郎泉水；恪守千年传承至今的酿造古法；经数以亿计的微生物参与循环发酵；每一瓶红花郎酒皆经过9次蒸酿、8次发酵、7次取酒，长达一年的生产周期，10年、15年以上的洞藏储存期，历经千淬百炼，这才催生出一个包含400多种香味成份，绿色健康，弥足珍贵的酱香珍品。 三、设计定位分析
《包装结构设计》教案 第一章绪论 第二章结构设计基础 1、教学目的：是学生对课程有初步认识，掌握基本的包装结构设计交流符号：（1）绘图符号（2） 计算机符号（3）尺寸及尺寸标注方法（4）了解人体工效学的基本思想。 2、教学内容： （1）包装结构设计在包装工程、印刷工程、工业设计、艺术设计中的地位 （2）纸包装结构设计绘图符号及计算机代码
（3）纸板纹向及瓦楞纸板楞向 （4）纸包装设计尺寸与尺寸标注方法 （5）人类工效学对包装的研究 人类工效学（Ergonomics）又称人机工程学，是研究人在某种工作环境中的解剖学、生理学和心理学等方面的各种因素；研究人和机器及环境的相互作用；研究在工作中、家庭生活中和休假时怎样统一考虑工作效率、人的健康、安全和舒适等问题的学科。它是人体科学、环境科学不断向工程科学渗透和交叉的产物。人类工效学在包装工程中的应用是一项较新的课题。
3、难重点 （1）绘图符号应用 （2）纹向及楞向选择 （3）设计尺寸计算 4、教学方法及手段： 绘图及多媒体讲授（4学时） 5、作业 习题1-1 、习题2-1、习题2-2、习题2-3、习题2-4、习题2-8 第三章折叠纸盒结构设计 第一节折叠纸盒 1、教学目的：巩固尺寸计算技能；了解折叠纸盒生产工艺；耐折纸板材料特点；折叠纸盒各部 结构名称；掌握折叠纸盒包装设计“三·三”原则 2、教学内容： （1）尺寸设计与盒型关系 （2）折叠纸盒定义与原材料
（3）折叠纸盒生产工艺简介 （4）折叠纸盒各部结构名称
（5）“三·三”原则 1．整体设计三原则 ①整体设计应满足消费者在决定购买时首先观察纸盒包装的主要装潢面（即包括主体 图案、商标、品牌、厂家名称及获奖标志的主要展示面）的习惯；或者满足经销者在进行橱窗展示、货架陈列及其他促销活动时让主要装潢面面对消费者以给予最强视觉冲击力的习惯。 ②整体设计应满足消费者在观察或取出内装物时由前向后开启盒盖的习惯。 ③整体设计应满足大多数消费者用右手开启盒盖的习惯。 2．结构设计三原则 ①折叠纸盒粘合襟片应连接在后板上，在特殊情况下可连接在能与后板粘合的端板上。 除非万不得已，一般不要连接在前板或能与前板粘合的端板上。 ②纸盒盖板应连接在后板上（粘合封口式与开窗盒盖板除外）。 ③纸盒主要底板一般应连接在前板上。 3．装潢设计三原则 ①纸盒包装的主要装潢面应设计在纸盒前板（管式盒）或盖板（盘式盒）上，说明文字 及次要图案设计在端板或后板上。 ②当纸盒包装需直立展示时，装潢面应考虑盖板与底板的位置，整体图形以盖板为上， 底板为下（此情况适宜于内装物为不宜倒置的各种瓶型的包装），开启位置在上端。 ③当纸盒包装需水平展示时，装潢面应考虑消费者用右手开启的习惯，整体图形以左端 为上，右端为下，但开启位置在右端。 3、难重点 （1）结构名称 （2）“三·三”原则 4、教学方法及手段 绘图及多媒体讲授（2学时） 5、作业 习题3-1 第三章折叠纸盒结构设计 第二节管式折叠纸盒（盒体、盒盖部分）
包装结构设计课程设计说明书 香皂包装结构设计 学生姓名：王波 学号：20144062111 指导教师：王洪江 所在学院：食品学院 专业：包装工程 中国·大庆 2016年12月
本文对百醇饼干进行了包装结构设计。首先对被包装物饼干的化学物理特性和流通环境进行分析，确定饼干在流通过程中的防护要求，并通过设计计算选择合理的内、外包装材料和包装方式。采用材质较好的白纸板设计成管式折叠纸盒作为内包装，即销售包装；采用0201型瓦楞纸箱作为外包装，即运输包装。从而达到保护产品和促进销售的目的。 关键词：包装结构；设计；饼干
1设计的目的及意义 (3) 2设计内容 (3) 2.1市场调查 (3) 2.1.1调查目的 (3) 2.1.2调查结果分析 (3) 2.2内包装纸盒设计 (3) 2.2.1纸板品种及厚度的选择 (3) 2.2.2包装纸盒造型及结构设计 (4) 2.2.3包装纸盒尺寸设计 (4) 2.3.1瓦楞原纸等级、定量的选择及瓦楞楞型的确定 (5) 2.3.2瓦楞纸箱箱型选择及结构设计 (5) 2.3.3确定纸盒在瓦楞纸箱中排列方式 (5) 2.3.4瓦楞纸箱尺寸设计 (6) 2.3.5瓦楞纸箱抗压强度计算 (7) 2.3.6瓦楞纸箱最大堆码层数计算 (8) 2.3.7瓦楞纸箱载荷计算 (8) 3设计评价和体会 (9) 3.1设计评价 (9) 3.2体会 (9) 4参考资料 (9)
1设计的目的及意义 通过设计了解香皂包装现状和发展情况，设计出能够保护产品，促进销售的包装。从而加深对专业知识的系统认识，提高自己专业知识的运用能力，提升认识问题、分析问题、解决问题等各方面的能力。另外，通过这次设计，加深对白纸板和瓦楞纸箱分类及强度的认识。 2设计内容 2.1市场调查 2.1.1调查目的与意义 通过市场调查了解香皂包装现状和发展情况，以及消费者对香皂包装的喜好和需求，从而根据实际销售和运输情况，设计出适合香皂的结构造型。从而达到方便运输促进销售的目的。 2.1.2调查结果 香皂是一种不可缺乏的日用洗涤品，人们使用香皂的历史可以追溯到公元前的意大利。从八十年代开始，我国逐渐开始广泛使用香皂。宋代时就出现了一种人工合成的洗涤剂，是将天然皂荚捣碎细研，加入各种药用的花瓣粉末，做成球形专供洗面浴身之用。有的直接将皂荚用水蒸煮后，加入药用的花瓣，进行泡浴。 国产香皂在市场上难以占有一席之地。国外香皂注重包装、设计、广告投入、整体策划，使得香皂生产的附加成本增高。国外品牌对包装和设计等外在形象则普遍比较重视，不仅包装纸质较好，而且画面色彩明亮、活泼，在设计上重点突出，在广告投入上不惜血本，容易起到先声夺人、先入为主的市场效应。市场的销量，反而演变成一个高价优质的既定优势。国外品牌如舒肤佳、力士等对包装和设计等外在形象则普遍比较重视，不仅包装纸质较好，而且画面色彩明亮、活泼，在设计上重点突出，在广告投入上不惜血本，容易起到先声夺人、先入为主的市场效应。虽然这些外在形象“含金量”不能与产品内在质量的重要性相提并论，但外在形象仍就是为影响消费者重要因素。常见的一些包装形式有软纸盒、硬纸盒、塑料包装等 2.2内包装纸盒设计

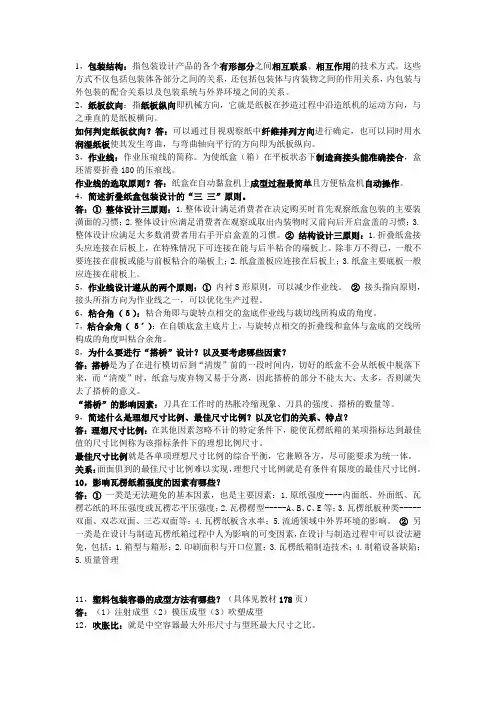

1，包装结构：指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。这些方式不仅包括包装体各部分之间的关系，还包括包装体与内装物之间的作用关系，内包装与外包装的配合关系以及包装系统与外界环境之间的关系。 2，纸板纹向：指纸板纵向即机械方向，它就是纸板在抄造过程中沿造纸机的运动方向，与之垂直的是纸板横向。 如何判定纸板纹向？答：可以通过目视观察纸中纤维排列方向进行确定，也可以同时用水润湿纸板使其发生弯曲，与弯曲轴向平行的方向即为纸板纵向。 3，作业线：作业压痕线的简称。为使纸盒（箱）在平板状态下制造商接头能准确接合，盒坯需要折叠180的压痕线。 作业线的选取原则？答：纸盒在自动黏盒机上成型过程最简单且方便粘盒机自动操作。 4，简述折叠纸盒包装设计的“三三”原则。 答：①整体设计三原则：1.整体设计满足消费者在决定购买时首先观察纸盒包装的主要装潢面的习惯；2.整体设计应满足消费者在观察或取出内装物时又前向后开启盒盖的习惯；3.整体设计应满足大多数消费者用右手开启盒盖的习惯。②结构设计三原则：1.折叠纸盒接头应连接在后板上，在特殊情况下可连接在能与后半粘合的端板上。除非万不得已，一般不要连接在前板或能与前板粘合的端板上；2.纸盒盖板应连接在后板上；3.纸盒主要底板一般应连接在前板上。 5，作业线设计遵从的两个原则：①内衬S形原则，可以减少作业线。②接头指向原则，接头所指方向为作业线之一，可以优化生产过程。 6，粘合角（δ）：粘合角即与旋转点相交的盒底作业线与裁切线所构成的角度。 7，粘合余角（δ′）：在自锁底盒主底片上，与旋转点相交的折叠线和盒体与盒底的交线所构成的角度叫粘合余角。 8，为什么要进行“搭桥”设计？以及要考虑哪些因素？ 答：搭桥是为了在进行模切后到“清废”前的一段时间内，切好的纸盒不会从纸板中脱落下来，而“清废”时，纸盒与废弃物又易于分离，因此搭桥的部分不能太大、太多，否则就失去了搭桥的意义。 “搭桥”的影响因素：刀具在工作时的热胀冷缩现象、刀具的强度、搭桥的数量等。 9，简述什么是理想尺寸比例、最佳尺寸比例？以及它们的关系、特点？ 答：理想尺寸比例：在其他因素忽略不计的特定条件下，能使瓦楞纸箱的某项指标达到最佳值的尺寸比例称为该指标条件下的理想比例尺寸。 最佳尺寸比例就是各单项理想尺寸比例的综合平衡，它兼顾各方，尽可能要求为统一体。关系：面面俱到的最佳尺寸比例难以实现，理想尺寸比例就是有条件有限度的最佳尺寸比例。10，影响瓦楞纸箱强度的因素有哪些？ 答：①一类是无法避免的基本因素，也是主要因素：1.原纸强度----内面纸、外面纸、瓦楞芯纸的环压强度或瓦楞芯平压强度；2.瓦楞楞型-----A、B、C、E等；3.瓦楞纸板种类-----双面、双芯双面、三芯双面等；4.瓦楞纸板含水率；5.流通领域中外界环境的影响。②另一类是在设计与制造瓦楞纸箱过程中人为影响的可变因素，在设计与制造过程中可以设法避免，包括：1.箱型与箱形；2.印刷面积与开口位置；3.瓦楞纸箱制造技术；4.制箱设备缺陷； 5.质量管理 11，塑料包装容器的成型方法有哪些？（具体见教材178页） 答：（1）注射成型（2）模压成型（3）吹塑成型 12，吹胀比：就是中空容器最大外形尺寸与型坯最大尺寸之比。
一、纸盒包装的基础知识 ?（1）、纸盒尺寸 ?（2）、各种折合线的样式及功能 ?（3）、国际标准中小型反相盒盖纸盒 纸张的性能及常用的品种 白板纸：也叫白卡纸，其底、面分灰、白两种。 黄板纸：俗称草板或马粪纸。主要用于制造各种纸箱或纸盒，也可加工成衬垫材料。 箱板纸：又称麻板纸，以它作为面板纸和瓦楞厚纸芯粘合后，制成各种结构的瓦箱。 瓦楞纸板：因形状有瓦楞波而得名。它可以制各种纸箱和纸盒。 塑料复合纸：复合材料是由多种材料互相粘结组合而成，塑料复合纸是软质复合材料 纸盒结构中的重要成分---盒底结构设计 纸盒包装中，盒底部分是承受载重量、抗压力、振动、跌落等因素中影响最大的部分。在进行结构设计时，需要慎重考虑的部分。 结构主要分框型式结构和托盘式结构二大类。 盒底结构设计---框型式结构： 框型式结构：指纸盒的盒身呈框型，在框型盒身的四个面延伸的基础上设计成不同的栓结形式的纸盒封底结构。 框型式结构可分为以下几种：1、插口封底式：2、粘合封底式：3、锁底式：4、自动锁底式：5、间壁封底式：6、折叠封底式：7、下揿封底式：8、反揿固定式：框型式结构1、2 1、插口封底式：（图示） 这种结构一般只能包装小型产品，盒底只能承受一般的重量，其特点是包装产品简单方便，在普通的产品中已被广泛应用。
2、粘合封底式：（图示） 这种结构一般只能用于机械包装，这种用盒底的两翼互相粘合的封底结构，用料省，盒底已能承受较重的份量，包装粉末产品时可防止粉末漏出，现且耐用，常见的如洗衣粉包装就是这样结构。 3、锁底式：（图示） 这种结构是将框型纸盒盒底的四个摇翼部分设计成互相咬口的形式进行锁底。中小型瓶装产品中已广泛地采用这种结构的封底形式。
希望大家得到帮助！ 常用纸盒包装结构设计 一、插口式纸盒包装结构设计 这是最常用的一种纸盒形式，造型简洁、工艺简单、成本低，如常见的批发包装多是用这种结构形式。 二、开窗式纸盒包装结构设计 这种形式的纸盒常用在玩具、食品等产品中。这种结构的特点是，能使消费者对产品一目了然，增加商品的可信度， 一般开窗的部分用透明材料补充。 三、手提式纸盒包装结构设计 这种形式的纸盒式常用在礼盒包装中，其特点是便于携带。但要注意产品的体积、重量、材料及提手的构造是否相当， 以免消费者在使用过程中损坏。 四、抽屉式纸盒包装结构设计 这种包装形式类似于抽屉的造型，盒盖与盒身是由两张纸成开，结构牢固便于多次使用。常见的有口服液的包装、盒 装巧克力，等等。 五、变形式纸盒包装结构设计 变形式纸盒追求结构的趣味性与多变性，常适用于一些性格活泼的产品，如小零食、糖果、玩具等。这种结构形式较 为复杂，但展示效果好。 六、有盖式纸盒包装结构设计 这种有盖式的结构又分为一体式与分体式两种。所谓一体式是指盖与盒身相连，是一纸成形，如香烟的包装；而分体 式是指盖与盒身分开，二纸成形，如月饼包装。 七、组合式纸盒包装结构设计 组合式包装多用在礼盒包装中，这种包装形式中既有个包装又有中包装，它的特点是贵重华丽，但成本较高。 以上七种是较为常用的纸盒结构形式，设计者在进行设计时要根据产品的特性，灵活运用。 系列化包装设计策略：企业对所生产的同类别的系列产品，在包装设计上采用相同或近似的色彩、图案及编排方式，突出视觉形象的统一，以使消费者认识到这是同一企业的产品，产生自然联想，把产品与企业形象结合起来。这样做可以节约设计和印刷制作费用以及新产品推广所需要的庞大宣传预算，既有利于产品迅速打开销路，又强化了 企业形象。 等级化包装设计策略：消费者由于经济收入、消费目的、文化程度、审美水准、年龄层次的差异，对包装的需求心理也不所不同。因此，企业应针对不同层次的消费者的需求特点，制定不同等级的包装策略，以此来争取各个层 次的消费群体，扩大市场份额。 便利性包装设计策略：从消费者使用的角度考虑，在包装设计上采用便于携带、开启、使用或反复利用的结构特征，如手提式、拉环式、按钮式、卷开式、撕开式等便于开启的包装结构等，以此来赢取消费者的好感。 配套包装设计策略：企业将相关联的系列产品配套包装销售，这种包装策略有利于带动多种产品的销售，同时 还能提高产品的档次。 附赠品包装设计策略：在包装内附送赠品，激发消费者的购买欲望。 更新包装设计策略：更新包装的目的，一是改进包装，使销售不好的商品重新焕发生机，具备新的形象力和卖
纸包装结构设计说明书 设计题目:“曲奇香”饼干包装设计目录 第一部分市场调查--------------------------------------------------------------------------2 1.1、调查目的---------------------------------------------------------------------------------2 1.2、调查对象及方式------------------------------------------------------------------------2 1.3、调查结果分析---------------------------------------------------------------------------2第二部分设计思路--------------------------------------------------------------------------2 2.1、造型设计---------------------------------------------------------------------------------2 2.2、结构设计---------------------------------------------------------------------------------2 2.3、装潢设计---------------------------------------------------------------------------------2 第三部分内包装盒的结构及装潢设计过程----------------------------------------------3 3.1、内包装盒的尺寸计算、结构设计---------------------------------------------------3 3.1．1、纸盒的尺寸计算--------------------------------------------------------------------3 3.1．2、盒盖结构-----------------------------------------------------------------------------3 3.1．3、材料选择-----------------------------------------------------------------------------3 3.2、内包装盒结构图-------------------------------------------------------------------------3 3.3、内包装盒装潢效果实物模型----------------------------------------------------------3 3.4、包装纸盒制造工艺流程----------------------------------------------------------------4第四部分瓦楞纸箱的结构及装潢设计过程---------------------------------------------4 4.1、瓦楞纸箱的尺寸计算-------------------------------------------------------------------4 4.1．1、内装物排列方式--------------------------------------------------------------------4 4.1．2、尺寸设计-----------------------------------------------------------------------------4
课程设计说明书 课程名称:结构课程设计 课程代码: 8203571 题目:费列罗巧克力外包装 结构改进设计 学生姓名: 学号: 年级/专业/班: 2008级包装工程（1）班 学院(直属系) :机械工程与自动化学
院 指导教师: 目录 摘要 (3) 1 费列罗榛果威化果仁巧克力产品特性分析 (4) 1.1 费列罗榛果威化巧克力产品简介 (4) 1.2 费列罗榛果威化巧克力T3（3粒装）简介 (4) 2 费列罗榛果威化巧克力T3原包装分析及改进设计 (6) 2.1费列罗榛果威化巧克力T3原包装分析 (6) 2.2费列罗榛果威化巧克力T3包装的改进设计 (7) 3 销售包装设计 (11) 3.1销售包装容器造型方案设计 (11) 3.2 销售包装材料选择及选择依据 (11) 3.3 销售包装结构设计与计算 (12) 3.4 销售包装的装潢设计 (16) 4 运输包装设计 (20) 4.1中包装的设计和计算 (20) 4.2瓦楞纸箱的选择和类型 (22) 4.3瓦楞纸箱的尺寸计算 (24) 4.4瓦楞纸箱强度设计及校核 (26) 4.5瓦楞纸箱的装潢设计 (29) 5销售包装的再利用 (32) 6 总结 (34) 附录 (35) 参考文献 (38)
摘要 ferrero rocher，费列罗榛果威化果仁巧克力，意大利费列罗集团(Ferrero SpA)享誉全球的产品之一，外层铺满巧克力碎和果仁，里层有威化、软巧克力和一粒完整的榛子，带来多重口感的享受：夹着果仁的巧克力外衣脆脆的，里面的巧克力心柔软浓滑，甜而不腻入口即化。 本文针对费列罗榛果威化巧克力T3（3粒装）的原有包装，改进设计了一款新的包装。其目的除了保护产品不受损坏外，更在保证美观与实用的前提下，突出了费列罗巧克力经典内包装的文化内涵，使其色、香、味、意得到更深层的诠释。 关键词：费列罗巧克力；原包装；改进包装设计；文化内涵
包装结构设计要点 第一章 1、包装结构设计的定义、主要属性、相邻课程关系 第二章 1、包装容器设计原则、要求、方法、计算（展开图面积、容积、合理排列、省料、抗压强度、结构设计） 2、人类工效学的特点，结构设计通则（综述题） 第三章 1、折叠纸盒的定义、特点 2、折叠纸盒各部分结构名称、主体、局部、特征结构、定义和实例 3、折叠纸盒设计的“三三”原则、定义并结合实例说明 4、管式折叠纸盒的定义、旋转成型角特征（三个成型角的计算、关系、求解公式、定义、应用） 5、管式折叠纸盒盒盖的设计要求、固定原理、折插式设计方法 6、盘式折叠纸盒的定义、特点、成型方式（对折锁合、侧边锁合、盒角粘合锁合） 7、盘式盒盖的选择与设计方法（一般了解） 8、管式和盘式平分角的定义与应用（纸盒棱角反揿、盒面错位结构） 9、锁底式盒底的结构要点与设计要点，自动锁底式盒底的设计条件和一般设计方法 10、管盘式和非管非盘式结构功能性结构的表述、折叠纸盒尺寸设计的基本方法 第四章 1.粘贴纸盒的定义与特点 第五章 1、瓦楞纸托盘、展示架、缓冲衬垫的结构形式和设计要点 2、新型瓦楞纸板结构及其对瓦楞纸箱行业的意义（论述题） 3、纸箱箱坏结构：压痕、开槽、接头（形式、作用、结构要求） 4、箱型有哪些，表达方法、常用箱型。组合型表达方法、非标准纸箱的类型和特点 5、结构设计的一般原则和程序，理想尺寸比例及确定 6、纸箱封合方式、特点和选用 7、纸箱强度、抗压、堆码的定义、计算和意义，影响抗压的因素 8、安全系数的概念与计算方法 第六章 1、塑料容器设计的一般程序，注射、模压成型工艺及特点 2、注射、模压容器的主要设计要素（壁厚、流动比、脱模斜度、支撑结构、加强筋、圆角、分型线、表面型面、铰链的设计） 3、中空吹塑的工艺特点、结构要点（几何形状及设计要点、吹胀比、延伸比、垂直载荷强度、容器刚度、强度薄弱部位结构设计、瓶口结构、圆角、起模斜度、合模线、毛边、自动罐装对瓶子的造型要求） 4、中空吹塑容器壁厚的表达和确定方法 5、热成型容器的加工工艺、特点、设计要点 6、真空成型制品的结构设计要点（几何形状、外观、模壁斜度、片材厚度、制品厚度） 7、泡沫成型制品的加工工艺、特点、结构设计要点（壁厚、制品边缘、圆角、脱模斜度、分型面、出料口） 8、影响注射和模压尺寸精度的因素，设计时如何应用 第七章
市场调查 对于儿童类护肤品在包装上儿童化妆品与成人化妆品包装材质完全相同，但由于印刷和形状上的区别很大，让人一眼就能够分辨。儿童化妆品包装在设计方面必须充分考虑儿童的心理需求，根据他们的心理特点和喜好设计出迎合儿童视觉、手感的产品包装。通常是以鲜明反差的色彩配以形状可爱的外观包装。使用最多的是卡通图案，形状上较为自由，弧线设计用的比较多。护肤品由于代表着时尚、前卫、潮流等原因，其包装要求保护性、耐用性、功能性和装饰性并举，几乎处于同等重要的位置。 不同品牌的儿童类护肤品大多具有相同的特点，护肤品都采用塑料瓶，玻璃瓶等承装，塑料瓶居多，比如强生、小叮当大多采用塑料瓶，一般采用50ml或65g的规格，瓶身多简单明了，有鲜艳亮丽的颜色，瓶盖多有卡通图案或鲜明的颜色。外包装盒多有鲜艳的颜色或优美的曲线和卡通图案等以吸引消费者区别于其他商品。部分商品采用展示牌，颜色引人注目，图案清新可爱，极大地吸引儿童以及家长的目光。 主要成分一般为水、甘油、丁二醇、甘油聚甲基丙烯酸酯、丙二醇、三乙醇胺、二肽异戊氨酰色氨酸等。？ 产品销售包装结构设计 产品销售包装结构设计方案构思 本次设计的方案基本上都是从现实生活中常见的儿童护肤品包装盒中经过严谨的构思，审核优化而成。在包装盒的成型加工过程中只需要模切、粘贴、折叠等简单的操作，便能成型基本盒型，在经过装潢便能得到成品，儿童护肤品的包装在盒型上简单少变，基本上都为最普通的盒型，有部分带有展示板，这次我设计的盒型便是带有展示板的，更加表现出儿童护肤品包装的设计特点，体现出儿童护肤品的天真活泼可爱的特色，更加吸引消费者的目光，儿童护肤品主要在装潢上，通过精美的装潢可以达到更加理想的效果。 下图为基本盒型，简单的盒型，清新明了，易于加工，且满足产品要求，最大限度的降低成本，且能通过精美的装潢达到梦想的效果，主要涉及在盒盖上，在运输过程中盒盖起到密封保护的作用，且便于运输，节约空间节约成本。在销售时通过盒盖上的裁切线盒折叠线可以通过简单的折叠使盒盖起到展示板的作用，通过对盒盖的精美装潢使新形成的展示板具有更好的视觉效果，带给消费者更大的视觉冲击，为商家带来利润。 销售包装的装潢设计？ 销售包装材料选择和尺寸计算 （1）销售包装材料选择 护肤品设计本身必须要注意包装材料的物理性能，如纸张的外观质量、强度
包装设计初学者必读（4）——包装结构设计 包装材料选择好后，接下来应采用合理、科学的包装结构，以保证产品在运输和储存过程中完好无损。 在众多包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。所以本篇教程以纸包装结构设计为例，为大家阐述包装结构设计的相关知识。 根据用途和造型的不同，可以将纸包装结构概括为以下四个方面：纸盒包装结构、纸箱包装结构、纸袋包装结构和纸杯包装结构。 1. 纸盒包装结构 纸盒的包装结构可以分为折叠纸盒结构设计和粘贴纸盒结构设计。 1.1.折叠纸盒结构设计 折叠纸盒具有盛装效率高、方便销售和携带、可供欣赏、生产成本低、加上使用前能折叠堆放而节省包装仓储和运输费用等优点，所以在包装中得到广泛采用。
折叠纸盒可分为直型纸盒和托盘纸盒。直型纸盒是指盒身呈竖直状，适宜于酒、化妆品、药品等立式瓶的外包装。
托盘纸盒在超市用途最广，从食品到纺织品，再到杂货商品都可以使用。 提示：折叠纸盒一般不用黏合剂，而用纸板互相拴接和锁口的方法，使纸盒成型和封口。 1.2.粘贴纸盒结构设计 粘贴纸盒又称硬纸盒，它比一般的折叠盒有更好的强度和漂亮的外观，给人一种高级名贵之感，常用于高档商品和礼品的包装。
粘贴纸盒的种类有很多，可以归纳为以下几种： （1）摇盖盒 这种结构的纸盒是指盖体和盒体结合在一起，盖体的一边固定而另一边摇动开启的折叠纸盒。 由于摇盖纸盒结构简单，开启又比较方便，所以在纸盒包装设计中，经常用到这种结构。
（2）开窗式 开窗式纸盒是在盒的可展销面上开窗口，形成透明状态，可以使消费者看见内装物品的一部分或全部。 开窗的大小或位置可以根据商品特点和画面设计来决定，使其达到科学、合理、美观等目的。
