一、填空(每空1分,共23分) 1、一个完整的液压系统由以下几部分组成:动力装置、执行装置、控制调节装置、 辅助装置;传动介质。 2、蓄能器在液压系统中常用在以下几种情况:短时间内大量供油; 吸收液压冲击与压力脉冲; 维持系统压力。 3、齿轮泵结构上主要有三方面存在的问题,分别就是泄漏; 径向不平衡力;困油现象。 4、单作用叶片泵转子每转一周,完成吸、排油各1 次,同一转速的情况下,改变它的 偏心距可以改变其排量。 5、换向阀就是通过气流通道而使气体流动方向发生变化,从而达到改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀与时间控制换向阀等。 6、压力阀的共同特点就是利用油液压力与弹簧力相平衡的原理来进行工作的。 7、三位四通手动P型换向阀的职能符号就是____ __。(2分) 8、双作用叶片泵叶片数取___偶数__,就是为了___减小径向力不平衡__。 9、顺序阀就是利用油路中压力的变化控制阀口启闭,以实现执行元件顺序动作换向阀动作系统压力(Mpa) 的液压元件。(2分) 二、选择题(每空3分,共18分) 1、有两个调定压力分别为5MPa与10MPa的溢流阀串联在液压泵的出口,泵的出口压力为 C 。 A、5Mpa B、10MPa C、15Mpa D、20MPa 2、CB—B齿轮泵的泄漏有下述三种途径,试指出:其中 B 对容积效率影响最大。 A、齿顶圆与泵壳体的径向间隙,0、13~0、16mm。 B、齿轮端面与侧盖板之间的轴向间隙0、03~0、04mm。 C、齿面接触处(啮合点)的泄漏。 3、液压泵在连续运转时允许使用的最高工作压力称为 C ;泵的实际工作压力称为 A 。 A、工作压力 B、最大压力 C、额定压力 D、吸入压力 4、图4为轴向柱塞泵与轴向柱塞马达的工作原理图。 当缸体如图示方向旋转时,请判断各油口压力高低,选答案填空格 i.作液压泵用时_ D ____- ii.作油马达用时___ C __ A、ａ为高压油口b为低压油口 B、b 为高压油口a为低压油口 C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口 三、作图题(10分) 1、试用两个液控单向阀绘出锁紧 回路(其她元件自定)。 四、简答题(28分) 1、如图为一个压力分级调压回路,回路中有关阀的压力值已调好,试问: (1)该回路能够实现多少压力级？ (2)每个压力级的压力值就是多少？就是如何实现的？ 请分别回答并说明。(共8分) 本回路用3个二位二通电磁阀串联,每一个阀都并联一个溢流阀,各溢流阀就是按几何级数来调整压力的,即每一个溢流阀的调定压力为前一级溢流阀的2倍。图为系统卸荷状态。若电磁阀A切换,系统压力为2MPa,其余类推。共可得从0至3、5MPa,级差为0、5MPa的8级压力组合,见附表(“0”代表断电,“1”代表通电)
2-1 已知液压泵的额定压力和额定留量，不计管道压力损失，说明图示各种工况 下液压泵出口处的工作压力值。 解：a)0p = b)0p = c)p p =? d)F p A = e)2m m T p V π= 2-2如图所示，A 为通流截面可变的节流阀，B 为溢流阀。溢流阀的调整压力是 P y ，如不计管道压力损失，试说明，在节流阀通流截面不断增大时，液压泵的出口压力怎样变化？ 答：节流阀A 通流截面最大时，液压泵出口压力P=0，溢流阀B 不打开，阀A 通流截面逐渐关小时，液压泵出口压力逐渐升高，当阀A 的通流截面关小到某一值时，P 达到P y ，溢流阀B 打开。以后继续关小阀A 的通流截面，P 不升高，维持P y 值。 2-3试分析影响液压泵容积效率v η的因素。 答：容积效率表征容积容积损失的大小。 由1v t t q q q q η?= =- 可知：泄露量q ?越大，容积效率越小 而泄露量与泵的输出压力成正比，因而有 111v t n k k p q v η= =- 由此看出，泵的输出压力越高，泄露系数越大，泵排量越小，转速越底，那么容积效率就越小。
2-4泵的额定流量为100L/min,额定压力为2.5MPa，当转速为1450r/min时，机械效率为η m ＝0.9。由实验测得，当泵出口压力为零时，流量为106 L/min，压力为2.5 MPa时，流量为100.7 L/min，试求： ①泵的容积效率； ②如泵的转速下降到500r/min，在额定压力下工作时，计算泵的流量为多少？ ③上述两种转速下泵的驱动功率。 解：①通常将零压力下泵的流量作为理想流量，则q t ＝106 L/min 由实验测得的压力为2.5 MPa时的流量100.7 L/min为实际流量，则 η v ＝100.7 /106=0.95=95% ②q t =106×500/1450 L/min =36.55 L/min,因压力仍然是额定压力，故此时泵流量为36.55×0.95 L/min=34.72 L/min。 ③当n=1450r/min时, P=pq/(η v η m )=2.5×106×100.7×10-3/（60×0.95×0.9）w=4.91kw 当n=500r/min时, P=pq/(η v η m )=2.5×106×34.7×10-3/（60×0.95×0.9）w=1.69kw 2-5设液压泵转速为950r/min，排量＝168L/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总功率为0.87，试求： (1)泵的理论流量； (2)泵的容积效率； (3)泵的机械效率； (4)泵在额定工况下，所需电机驱动功率； (5)驱动泵的转矩。 解：① q t ＝V p n=168×950 L/min =159.6 L/min ②η v =q/q t =150/159.6=94% ③η m =η/ηv =0.87/0.9398=92.5% ④ P=p q/η =29.5×106×150×10-3/（60×0.87）w=84.77kw ⑤因为η=p q/T ω

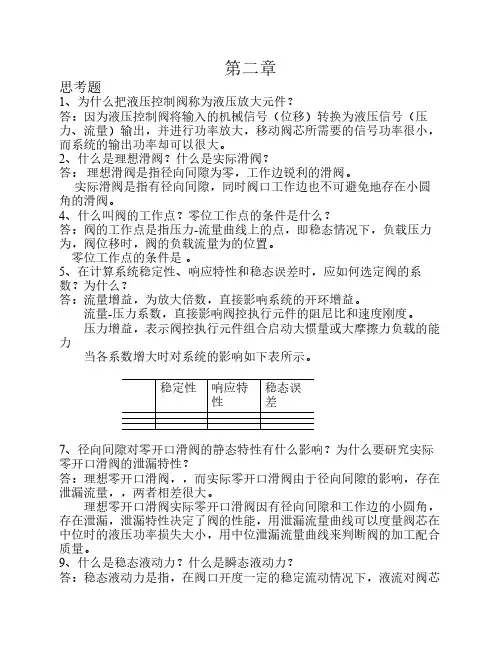

第二章 思考题 1、为什么把液压控制阀称为液压放大元件？ 答：因为液压控制阀将输入的机械信号（位移）转换为液压信号（压力、流量）输出，并进行功率放大，移动阀芯所需要的信号功率很小，而系统的输出功率却可以很大。 2、什么是理想滑阀？什么是实际滑阀？ 答： 理想滑阀是指径向间隙为零，工作边锐利的滑阀。 实际滑阀是指有径向间隙，同时阀口工作边也不可避免地存在小圆角的滑阀。 4、什么叫阀的工作点？零位工作点的条件是什么？ 答：阀的工作点是指压力-流量曲线上的点，即稳态情况下，负载压力为p L ，阀位移x V 时，阀的负载流量为q L 的位置。 零位工作点的条件是 q =p =x =0L L V 。 5、在计算系统稳定性、响应特性和稳态误差时，应如何选定阀的系数？为什么？ 答：流量增益q q = x L V K ??，为放大倍数，直接影响系统的开环增益。 流量-压力系数c q =- p L L K ??，直接影响阀控执行元件的阻尼比和速度刚度。 压力增益p p = x L V K ??，表示阀控执行元件组合启动大惯量或大摩擦力负载的能力 当各系数增大时对系统的影响如下表所示。 7、径向间隙对零开口滑阀的静态特性有什么影响？为什么要研究实际零开口滑阀的泄漏特性？ 答：理想零开口滑阀c0=0K ，p0=K ∞，而实际零开口滑阀由于径向间隙的影响，存在泄漏 流量2c c0r = 32W K πμ ，p0c K ，两者相差很大。
理想零开口滑阀实际零开口滑阀因有径向间隙和工作边的小圆角，存在泄漏，泄漏特性决定了阀的性能，用泄漏流量曲线可以度量阀芯在中位时的液压功率损失大小，用中位泄漏流量曲线来判断阀的加工配合质量。 8、理想零开口阀具有线性流量增益，性能比较好，应用最广泛，但加工困难；因为实际阀总存在径向间隙和工作边圆角的影响。 9、什么是稳态液动力？什么是瞬态液动力？ 答：稳态液动力是指，在阀口开度一定的稳定流动情况下，液流对阀芯的反作用力。 瞬态液动力是指，在阀芯运动过程中，阀开口量变化使通过阀口的流量发生变化，引起阀腔内液流速度随时间变化，其动量变化对阀芯产生的反作用力。 习题 1、有一零开口全周通油的四边滑阀，其直径-3 d=810m ?，径向间隙-6c r =510m ?，供油压力5s p =7010a P ?，采用10号航空液压油在40C 。 工作，流量系数d C =0.62，求阀的零位 系数。 解：零开口四边滑阀的零位系数为： 零位流量增益 q0d K C =零位流量-压力系数 2c c0r 32W K πμ = 零位压力增益 p0c K = 将数据代入得 2q0 1.4m s K = 123c0 4.410m s a K P -=?? 11p0 3.1710a m K P =? 2、已知一正开口量-3 =0.0510m U ?的四边滑阀，在供油压力5s p =7010a P ?下测得零位泄 露流量c q =5min L ，求阀的三个零位系数。 解：正开口四边滑阀的零位系数为： 零位流量增益 c q0q K U = 零位流量-压力系数 c c0s q 2p K =
一、填空题 1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。 （负载；流量） 2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件） 3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。（层流；紊流；雷诺数） 4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。 （无粘性；不可压缩） 5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。（粘性；沿程压力；局部压力） 6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。（小孔通流面积；压力差；温度） 7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。（压力差；缝隙值；间隙） 8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵） 9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量 （）。（大；小） 10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。（柱塞与缸体、缸体与配油盘、滑履与斜盘） 11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。（模数、齿数；模数齿数） 12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。（吸油；压油） 13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。（卸荷槽；压油；吸油）14．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。（端面、径向；啮合；端面）
2.1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施? 解答：（1）困油现象。采取措施：在两端盖板上开卸荷 槽。（2）径向不平衡力：采取措施：缩小压油口直径；增大扫膛处的径向间隙；过渡区连通；支撑上采用滚针轴承或滑动轴承。（3）齿轮泵的泄 漏：采取措施：采用断面间隙自动补偿装置。 ? 2.2 叶片泵能否实现反转?请说出理由并进行分析。解答：叶片泵不允许反转，因为叶片在转子中有安放角，为了提高密封性叶片本身也有方向性。? 2.3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。 ?解答：（1）齿轮泵: 优点：结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；主要缺点：流量和压力脉动大，噪声大，排量不可调。应用：齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。（2）叶片泵：优点：排油均匀，工作平稳，噪声小。缺点：结构较复杂，对油液的污染比较敏感。应用：在精密仪器控制方面应用广泛。（3）柱塞泵：优点：性能较完善，特点是泄漏小，容积效率高，可以在高压下工作。缺点：结构复杂，造价高。应用：在凿岩、冶金机械等领域获得广泛应用。? 2.4 齿轮泵的模数m=4 mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000 r／min时，泵的实际输出流量Q=30 L／min，求泵的容积效率。 ?解答： ηv=q/qt=q/(6.6~7)zm2bn =30/(6.6×9 ×42×18×2000 ×10-6)=0.87 ? ? 2.5 YB63型叶片泵的最高压力pmax=6.3MPa，叶片宽度B=24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ=13°,定子曲线长 径R=49mm，短径r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速n=960r／min，试求：(1) 叶片泵的实际流量是多少?(2)叶片泵的输出 功率是多少?解答： ? 2.6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径d=22mm，柱塞分布圆直径D=68mm，柱塞数z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速n=1450r／min，泵输出压力p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。 ?解答：（1） qt=πd2zDntanβ/4 = π ×0.0222×7×0.068tan20°/4=0.0016 (m3/s) ?（2） q= qt ×ηV=0.0016 ×0.97=0.00155(m3/s) ?（3）N入=N出/ (ηm ηV)=pq/(ηm ηV)?=28 ×106×0. 00155/(0.9 ×0.97)
一、填空（每空1分，共23分） 1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、 辅助装置；传动介质。 2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油； 吸收液压冲击和压力脉冲；维持系统压力。 3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏； 径向不平衡力；困油现象。 4、单作用叶片泵转子每转一周，完成吸、排油各1次，同一转速的情况下，改变它的 偏心距可以改变其排量。 5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。 6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。 7、三位四通手动P型换向阀的职能符号是______。（2分） 8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。 9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。（2分） 二、选择题（每空3分，共18分） 1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为C。 A、5Mpa B、10MPa C、15Mpa D、20MPa
2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中B对容积效率影响最大。 A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。 B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。 C、齿面接触处(啮合点)的泄漏。 3、液压泵在连续运转时允许使用的最高工作压力称为C；泵的实际工作压力称为A。 A、工作压力 B、最大压力 C、额定压力 D、吸入压力 4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。 当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格 作液压泵用时_D____- 作油马达用时___C__ A、ａ为高压油口b为低压油口 B、b为高压油口a为低压油口 C、c为高压油口d为低压油口 D、d为高压油口c为低压油口 三、作图题（10分） 试用两个液控单向阀绘出锁紧回路（其他元件自定）。 四、简答题（28分） 1、如图为一个压力分级调压回路,回路中有关阀的压力值已调好,试问: 该回路能够实现多少压力级？ 每个压力级的压力值是多少？是如何实现的？ 请分别回答并说明。(共8分) 本回路用3个二位二通电磁阀串联，每一个阀都并联一个溢流阀，各溢流阀是按几何级数来调整压力的，即每一个溢流阀的调定压力为前一级溢流阀的2倍。图为系统卸荷状态。若电磁阀A切换，系统压力为2MPa，其余类推。共可得从0至3.5MPa，级
第2章习题 1-1液压缸直径D=150mm ，活塞直径d=100mm ，负载F=5 104N 。若不计液压油自重及活塞及缸体质量，求如下图a,图b 两种情况下的液压缸内压力。 （a ）：设液压缸压力为p 根据流体静力学原理，活塞处于静力平衡状态，有： F=p ·πd 2 /4 p=4F/πd 2=20 104/3.14 0.12 p=6.37 106 pa （b ）：设液压缸压力为p 根据流体静力学原理，活塞处于静力平衡状态，有： F=p ·πD 2 /4 p=4F/πD 2=20 104/3.14 0.152 p=2.83 106 pa 此题做法有待于考虑 F=p ·Πd 2 /4 p=4F/Πd 2=20 104/3.14 0.12 p=6.37 106 pa 1-2如图所示 的开式水箱（水箱液面与大气相通）。其侧壁开一小孔，水箱液面与小孔中心距离为h 。水箱足够大，h 基本不变（即小孔流出水时，水箱液面下降速度近似等于0）。不计损失，求水从小孔流出的速度（动能修正系数设为1）。（提示，应用伯努利方程求解） 解：取水箱液面为1-1过流断面，小孔的外部截面为2-2过流断面，设大气压为p 1 根据伯努力方程： 1-3判定管内流态：(1)圆管直径d=160mm ，管内液压油速度u=3m/s ；液压油运动黏度 =114mm 2/s ； (2)圆管直径d=10cm ，管内水的流速u=100cm/s 。假定水温为20 C （相应运动粘度为1.308mm 2/s 。 解：管内流态根据雷诺数判断. 雷诺数计算公式： (1)： 管内液流状态为：湍流状态 （2）232076452101.30810.1Re 6 - =??= 管内液流状态为：湍流状态 1-4 如图，液压泵从油箱吸油，吸油管直径 d=10cm ，泵的流量为 Q=180L/min, 油液的运动粘度υ=20 x10-6 m 2/s ，密度ρ=900kg/m 3，当泵入口处的真空度 p =0.9x105pa 时，求泵最大允许吸油的高度 h 。 （提示：运用伯努利方程与压力损失理论） 解：取油箱液面为1-1过流断面，油泵进油口为2-2过流断面，设大气压为p 0 由伯努力方程得： 判断油管的流动状态： 油管的流态为层流：动能修正系数为：22=α 局部压力损失----沿程压力损失： 层流状态：e /64R =λ 2 382.09001.0e 642 ?=?h R p f =21.99h 带入伯努力方程得：
第二章 液压放大元件 习题 1. 有一零开口全周通油的四边滑阀，其直径m d 3108-?=，径向间隙 m r c 6105-?=，供油压力Pa p s 51070?=，采用10号航空液压油在40C ?工作，流 量系数62.0=d C ，求阀的零位系数。s pa ??=-2104.1μ3/870m kg =ρ 解：对于全开口的阀，d W π= 由零开口四边滑阀零位系数 2. 已知一正开口量m U 31005.0-?=的四边滑阀，在供油压力Pa p s 51070?=下测得零位泄漏流量min /5L q c =，求阀的三个零位系数。 解：正开口四边滑阀零位系数ρ s d q p w c k 20= s s d co p p wu c k ρ = ρ s d c p wu c q 2= 3. 一零开口全周通油的四边滑阀，其直径m d 3108-?=，供油压力 Pa p s 510210?=，最大开口量m x m 30105.0-?=，求最大空载稳态液动力。 解：全开口的阀d W π= 最大空载液动力： 4. 有一阀控系统，阀为零开口四边滑阀，供油压力Pa p s 510210?=，系统稳定性要求阀的流量增益s m K q /072.220=，试设计计算滑阀的直径d 的最大开口量 m x 0。计算时取流量系数62.0=d C ，油液密度3/870m kg =ρ。 解：零开口四边滑阀的流量增益： 故m d 31085.6-?= 全周开口滑阀不产生流量饱和条件
5. 已知一双喷嘴挡板阀，供油压力Pa p s 510210?=，零位泄漏流量 s m q c /105.736-?=，设计计算N D 、0f x 、0D ，并求出零位系数。计算时取8.00d =C ， 64.0df =C ，3/870m kg =ρ。 解：由零位泄漏量 ρπs f N df c p X D C q 02???= 即16 0N f D X = 得： mm p C q D s df c N 438.0216=??= ρ π 则： 若： 8.00 =d df C C ， 16 10= N f D X 则mm D D N 193.044.00== 第三章 液压动力元件 习题 1. 有一阀控液压马达系统，已知：液压马达排量为rad m D m /10636-?=，马达容积效率为95%，额定流量为s m q n /1066.634-?=，额定压力Pa p n 510140?=，高低压腔总容积34103m V t -?=。拖动纯惯性负载，负载转动惯量为2 2.0m kg J t ?=，阀的流量增益s m K q /42=，流量-压力系数Pa s m K c ??=-/105.1316。液体等效体积弹性模量Pa 8e 107?=β。试求出以阀芯位移V x 为输入，液压马达转角m θ为输出的传递函数。 解：解：由阀控液压马达的三个基本方程 由阀控液压马达的三个基本方程 可得 ()q m m 32 t c tm t t 22 e m m s s s 4V K D J K C X V J D D θβ= +++
《液压与气压传动》习题解答 第1章液压传动概述 １、何谓液压传动？液压传动有哪两个工作特性？ 答：液压传动是以液体为工作介质，把原动机的机械能转化为液体的压力能，通过控制元件将具有压力能的液体送到执行机构，由执行机构驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能，也就是说利用受压液体来传递运动和动力。液压传动的工作特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。 ２、液压传动系统有哪些主要组成部分？各部分的功用是什么？ 答：⑴动力装置：泵，将机械能转换成液体压力能的装置。⑵执行装置：缸或马达，将液体压力能转换成机械能的装置。⑶控制装置：阀，对液体的压力、流量和流动方向进行控制和调节的装置。⑷辅助装置：对工作介质起到容纳、净化、润滑、消声和实现元件间连接等作用的装置。⑸传动介质：液压油，传递能量。 ３、液压传动与机械传动、电气传动相比有哪些优缺点？ 答：液压传动的优点：⑴输出力大,定位精度高、传动平稳，使用寿命长。 ⑵容易实现无级调速，调速方便且调速围大。⑶容易实现过载保护和自动控制。⑷机构简化和操作简单。 液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定比传动困难。⑵出现故障不易诊断。⑶液压元件制造精度高，⑷油液易泄漏。 第２章液压传动的基础知识 1、选用液压油有哪些基本要求？为保证液压系统正常运行，选用液压油要考
虑哪些方面？ 答：选用液压油的基本要求：⑴粘温特性好，压缩性要小。⑵润滑性能好，防锈、耐腐蚀性能好。⑶抗泡沫、抗乳化性好。⑷抗燃性能好。选用液压油时考虑以下几个方面，⑴按工作机的类型选用。⑵按液压泵的类型选用。⑶按液压系统工作压力选用。⑷考虑液压系统的环境温度。⑸考虑液压系统的运动速度。⑹选择合适的液压油品种。 2、油液污染有何危害？应采取哪些措施防止油液污染？ 答：液压系统中污染物主要有固体颗粒、水、空气、化学物质、微生物等杂物。其中固体颗粒性污垢是引起污染危害的主要原因。1)固体颗粒会使滑动部分磨损加剧、卡死和堵塞，缩短元件的使用寿命；产生振动和噪声。2)水的侵入加速了液压油的氧化，并且和添加剂一起作用，产生粘性胶质，使滤芯堵塞。3)空气的混入能降低油液的体积弹性模量，引起气蚀，降低其润滑性能。 4)微生物的生成使油液变质，降低润滑性能，加速元件腐蚀。 污染控制贯穿于液压系统的设计、制造、安装、使用、维修等各个环节。在实际工作中污染控制主要有以下措施：1)油液使用前保持清洁。2)合理选用液压元件和密封元件，减少污染物侵入的途径。3)液压系统在装配后、运行前保持清洁。4)注意液压油在工作中保持清洁。5)系统中使用的液压油应定期检查、补充、更换。6)控制液压油的工作温度，防止过高油温造成油液氧化变质。 3、什么是液压油的粘性和粘温特性？为什么在选择液压油时，应将油液的粘度作为主要的性能指标？ 答：液体流动时分子间相互牵制的力称为液体的摩擦力或粘滞力，而液体
测试题（液压传动） 姓名：得分： 一、填空题（每空2分，共30分） 1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。 2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。3．仅允许油液按一个方向流动而反方向截止的液压元件称为（）。 4．溢流阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须单独引回油箱。 5．为了便于检修，蓄能器与管路之间应安装（），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（）。 二、选择题（每题2分，共10分） 1.将发动机输入的机械能转换为液体的压力能的液压元件是（）。 A.液压泵 B.液压马达 C.液压缸 D.控制阀 2.溢流阀一般是安装在（）的出口处，起稳压、安全等作用。 A.液压缸 B.液压泵 C.换向阀 D.油箱。 3．液压泵的实际流量是（）。 A.泵的理论流量和损失流量之和 B.由排量和转速算出的流量 C.泵的理论流量和损失流量的差值 D.实际到达执行机构的流量 4.泵常用的压力中，（）是随外负载变化而变化的。 A.泵的输出压力 B.泵的最高压力 C.泵的额定压力 5.流量控制阀使用来控制液压系统工作的流量，从而控制执行元件的（）。 A.运动方向 B.运动速度 C.压力大小 三、判断题（共20分） 1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。（） 2．流量可改变的液压泵称为变量泵。（） 3．定量泵是指输出流量不随泵的输出压力改变的泵。（）
4．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。（） 5．滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。（）6．节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。（） 7．单向阀可以用来作背压阀。（） 8．同一规格的电磁换向阀机能不同，可靠换向的最大压力和最大流量不同。（） 9．因电磁吸力有限，对液动力较大的大流量换向阀则应选用液动换向阀或电液换向阀。（）10．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。（） 四、问答题（共40分） 1、说明液压泵工作的必要条件？（15分） 2、在实际的维护检修工作中，应该注意些什么？（25分） 一、1．（负载）（流量） 2．（动力元件）、（执行元件）、（控制元件）（辅助元件）（动力元件）（执行元件）3．（单向阀）4．（进口）（闭）（出口）（开）5．（截止阀）（单向阀） 二、（A）（B）（C）（A）（B） 三、（√）（×）（×）（√）（√）（×）（×）（√）（√）（√） 四1、（1）必须具有密闭容积；（2）密闭容积要能交替变化；（3）吸油腔和压油腔要相互隔开，并且有良好的密封性。 2、在实际的维护检修工作中，应该注意些什么？（20分） 答：（1）在检修液压系统时，要将外部机械设备锁定，防止系统卸压时导致外部机械设备发生误动作伤人。（2）更换液压元件时，一定要卸压、断电，切断与系统相连的油路，并确认和挂牌。（3）一般的液压油均有着火危险，所以在液压设备周围禁止焊接和使用明火。必须作业时，要采取安全防护措施，作好应急准备，办好动火证，并经安全管理确认并加强监护。（4）液压站要配备足够的消防器材和设施。（5）除明确标志的产品外，液压设备不应敞开安装在易燃易爆区域。（6）要及时清除过道上的油污，防止滑倒受伤。（7）及时排除泄漏点，防止任何高压油喷射到人体，导致注射伤害。（8）、泵、阀和电机可能会很热，不要让裸露的皮肤接触到高温表面，防止烫伤。
第三章 3.18 液压泵的额定流量为100 L/min ，液压泵的额定压力为2.5 MPa ，当转速为1 450 r/min 时，机械效率为ηm =0.9。由实验测得，当液压泵的出口压力为零时，流量为106 L/min ；压力为2.5 MPa 时，流量为100.7 L/min ，试求：（1）液压泵的容积效率ηV 是多少？（2）如果液压泵的转速下降到500 r/min ，在额定压力下工作时，估算液压泵的流量是多少？（3）计算在上述两种转速下液压泵的驱动功率是多少？ 解：（1）ηv t q q = ==1007106 095.. （2）=??= = =95.01061450 500111v t v q n n Vn q ηη 34.7L/min （3）在第一种情况下： 3 3 6 0109.460 9.010 106105.2?=????= == -m t m t i pq P P ηηW 在第二种情况下： 3 3 6 1 1 011069.195 .0609.010 7.34105.2?=?????= == -m t m t i pq P P ηηW 答：液压泵的容积效率ηV 为0.95，在液压泵转速为500r/min 时，估算其流量为34.7L/min ，液压泵在第一种情况下的驱动功率为4.9?103W ，在第二种情况下的驱动功率为1.69?103 W 。 3.20 某组合机床用双联叶片泵YB 4/16×63，快速进、退时双泵供油，系统压力p = 1 MPa 。工作进给时，大泵卸荷（设其压力为0），只有小泵供油，这时系统压力p = 3 MPa ，液压泵效率η = 0.8。试求：（1）所需电动机功率是多少？（2）如果采用一个q = 20 L/min 的定量泵，所需的电动机功率又是多少？ 解：（1）快速时液压泵的输出功率为： 6 3 0111110(1663)10 1316.760 P p q -??+?== = W 工进时液压泵的输出功率为： 6 3 022******** 80060 P p q -???== = W 电动机的功率为： 16468 .07.131601 === η P P 电 W
` 第二章 思考题 1、为什么把液压控制阀称为液压放大元件 答：因为液压控制阀将输入的机械信号（位移）转换为液压信号（压力、流量）输出，并进行功率放大，移动阀芯所需要的信号功率很小，而系统的输出功率却可以很大。 2、什么是理想滑阀什么是实际滑阀 答：理想滑阀是指径向间隙为零，工作边锐利的滑阀。 实际滑阀是指有径向间隙，同时阀口工作边也不可避免地存在小圆角的滑阀。 4、什么叫阀的工作点零位工作点的条件是什么 | 答：阀的工作点是指压力-流量曲线上的点，即稳态情况下，负载压力为p L ，阀位移x V 时， 阀的负载流量为q L 的位置。 零位工作点的条件是q=p=x=0 L L V 。 5、在计算系统稳定性、响应特性和稳态误差时，应如何选定阀的系数为什么 答：流量增益 q q = x L V K ? ? ，为放大倍数，直接影响系统的开环增益。 流量-压力系数 c q =- p L L K ? ? ，直接影响阀控执行元件的阻尼比和速度刚度。 压力增益 p p = x L V K ? ? ，表示阀控执行元件组合启动大惯量或大摩擦力负载的能力 当各系数增大时对系统的影响如下表所示。 ， 7、径向间隙对零开口滑阀的静态特性有什么影响为什么要研究实际零开口滑阀的泄漏特性 答：理想零开口滑阀 c0=0 K， p0= K∞，而实际零开口滑阀由于径向间隙的影响，存在泄漏
流量2c c0r = 32W K πμ ，p0c K ，两者相差很大。 理想零开口滑阀实际零开口滑阀因有径向间隙和工作边的小圆角，存在泄漏，泄漏特性决定了阀的性能，用泄漏流量曲线可以度量阀芯在中位时的液压功率损失大小，用中位泄漏流量曲线来判断阀的加工配合质量。 9、什么是稳态液动力什么是瞬态液动力 答：稳态液动力是指，在阀口开度一定的稳定流动情况下，液流对阀芯的反作用力。 瞬态液动力是指，在阀芯运动过程中，阀开口量变化使通过阀口的流量发生变化，引起阀腔内液流速度随时间变化，其动量变化对阀芯产生的反作用力。 > 习题 1、有一零开口全周通油的四边滑阀，其直径-3 d=810m ?，径向间隙-6c r =510m ?，供油压力5s p =7010a P ?，采用10号航空液压油在40C 。 工作，流量系数d C =0.62，求阀的零位 系数。 解：零开口四边滑阀的零位系数为： 零位流量增益 q0d K C =零位流量-压力系数 2c c0r 32W K πμ = 零位压力增益 p0c K = 将数据代入得 2q0 1.4m s K = ！ 123c0 4.410m s a K P -=?? 11p0 3.1710a m K P =? 2、已知一正开口量-3 =0.0510m U ?的四边滑阀，在供油压力5s p =7010a P ?下测得零位泄 露流量c q =5min L ，求阀的三个零位系数。 解：正开口四边滑阀的零位系数为：
1-1 填空题 1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。 2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。 3.液压传动系统由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。 4.在液压传动中，液压泵是（动力）元件， 它将输入的（机械）能转换成（压力）能，向系统提供动力。 5.在液压传动中，液压缸是（执行）元件， 它将输入的（压力）能转换成（机械）能。 6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。 7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。 8.液压元件的图形符号在系统中均以元件的（常态位）表示。 1-2 判断题 1.液压传动不易获得很大的力和转矩。（ × ） 2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。（ × ） 3.液压传动与机械、电气传动相配合时， 易实现较复杂的自动工作循环。（ √ ） 4.液压传动系统适宜在传动比要求严格的场合采用。（ × ） 2-1 填空题 1．液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大,液体的可压缩性越（小）。在液压传动中一般可认为液体是（不可压缩的）。 2．油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法； 计量单位m 2/s 是表示（运动）粘度的单位；1m 2/s ＝（106 ）厘斯。 3．某一种牌号为L-HL22的普通液压油在40o C 时（运动）粘度的中心值为22厘斯cSt(mm 2 /s )。 4. 选择液压油时，主要考虑油的（粘度）。（选项：成分、密度、粘度、可压缩性） 5．当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较（低）的液压油。 6. 液体处于静止状态下，其单位面积上所受的法向力，称为（静压力），用符号（p ）表示。其国际单位为（Pa 即帕斯卡），常用单位为（MPa 即兆帕）。 7. 液压系统的工作压力取决于（负载）。当液压缸的有效面积一定时，活塞的运动速度取决于（流量）。 8. 液体作用于曲面某一方向上的力，等于液体压力与（曲面在该方向的垂直面内投影面积的）乘积。 9. 在研究流动液体时，将既（无粘性）又（不可压缩）的假想液体称为理想液体。 10. 单位时间内流过某通流截面液体的（体积）称为流量，其国标单位为 （m 3/s 即米 3 /秒），常用单位为（L/min 即升/分）。 12. 液体的流动状态用（雷诺数）来判断，其大小与管内液体的（平均流速）、（运动粘度）和管道的（直径）有关。 13. 流经环形缝隙的流量，在最大偏心时为其同心缝隙流量的（）倍。所以，在液压元件中，为了减小流经间隙的泄漏，应将其配合件尽量处于（同心）状态。 2-2 判断题 1. 液压油的可压缩性是钢的100～150倍。（√） 2. 液压系统的工作压力一般是指绝对压力值。（×） 3. 液压油能随意混用。（×） 4. 作用于活塞上的推力越大，活塞运动的速度就越快。（×） 5. 在液压系统中，液体自重产生的压力一般可以忽略不计。 （√） 6. 液体在变截面管道中流动时，管道截面积小的地方，液体流速高，而压力小。（×） 7. 液压冲击和空穴现象是液压系统产生振动和噪音的主要原因。（√） 3-1 填空题 1．液压泵是液压系统的（能源或动力）装置，其作用是将原动机的（机械能）转换为油液的（压力能），其输出功率用公式（pq P ?=0或pq P =0）表示。 2．容积式液压泵的工作原理是：容积增大时实现（吸油） ，容积减小时实现（压油）。 3．液压泵或液压马达的功率损失有（机械）损失和（容积）损失两种；其中（机械）损失是指泵或马达在转矩上的损失，其大小用（机械效率ηm ）表示；（容积）损失是指泵或马达在流量上的损失，其大小用（容积效率ηv ）表示。
液压工考试题 一、填空题（每题1分，共25分） 1、液压泵的种类很多，常见的有（齿轮泵）（叶片泵）、（柱塞泵）、螺杆泵。 2、在定量泵系统中，液压泵的供油压力可以通过（溢流阀）来调节。 3、向心球轴承适用于承受（径向）载荷，推力轴承适用于承受（轴向）载荷。 4、流量控制阀是控制、调节（油液）通过阀口的流量，而使执行机构产生相应的运动速度。 5、单作用叶片泵可做为（变量泵），双作用叶片泵只能是（定量泵） 6、液压系统中控制阀基本上可分成三大类，即（压力控制）、（流量控制）、 速度控制。 7、根据蓄能器的结构来分有（活塞式）、（弹簧式）、（皮囊式）等。 8、润滑油的油性随温度的改变而变化，温度（过高），吸附膜分解而破坏. 9、液压传动的工作原理是(帕斯卡定律)。即密闭容器中的液体既可以传递(力)又可以传动运动。 10、过滤器可安装在液压系统的( 吸油)管路上、(压力)油管路上和回油管路上。 11、V型密封圈由形状不同的(支撑环)、(密封环)和(压)环组成。 12、在减压回路中可使用(单向阀)来防止主油路压力低于支路时油液倒流。 13、液压泵的实际流量比理论流量(小) ；液压马达实际流量比理论流(大)。 二、选择题：（每题2分，共40分） 1.依靠流体流动的能量来输送液体的泵是( C )。 A．容积泵B．叶片泵C．流体作用泵D．齿轮泵
2.当限压式变量叶片泵的输出压力高于调定值时，则( B )。 A．偏心距自动增大B偏心距自动减小C偏心距不变D输出量自动增加3.一般叶片泵在( B )万帕压力下工作比较合理。 A．25 B．63 C．100 D．125 4.依靠高速旋转的叶轮而使液体获得压力的是( B )。 A．叶片泵B．离心泵C．液体作用泵D．齿轮泵 5.溢流阀用来调节系统中的恒定的( B )。 A．流量B．压力C．方向D．位置 6.在大流量的液压系统中，换向阀阀芯的移动应用( C )控制。 A．手动B．电磁C．液动D．手动和液动 7.节流阀通过改变( B )以控制流量。 A．流通方向B．通流截面的大小C．弹簧力的大小D．进油口压力大小8.在油管中，只用作回油管和漏油管的是( C )。 A．铜管B．钢管C．塑料管D．尼龙管 9.机床上常用的高压软管接头，它的最高工作压力可达( B )Mpa。 A．5 B．10 C．15 D．20 10.在低压系统中，油箱的有效容量为泵的额定流量的( B )倍。 A．1～2 B．2～4 C．5～7 D．6～12 11.当液压系统需要两种以上不同压力时可采用( C )。 A．压力保持回路B．减压回路C．多级压力回路D．增压回路12.用来提高液压系统中某一支路的压力需要采用(D )。 A．压力保持回路B．减压回路C．多级压力回路D．增压回路

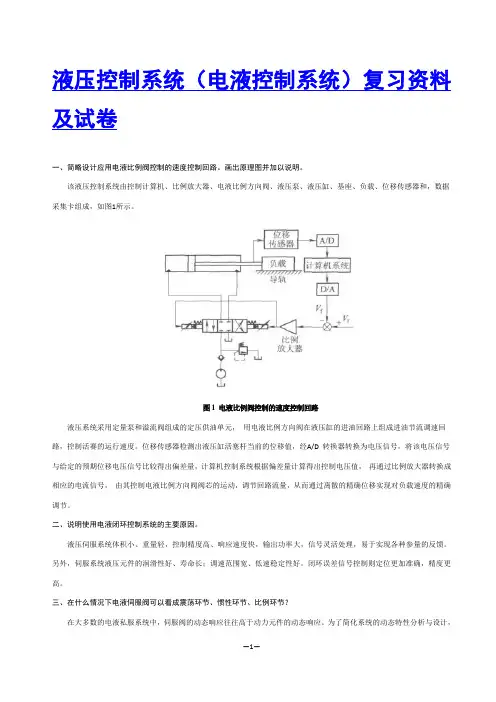

一、简略设计应用电液比例阀控制的速度控制回路。画出原理图并加以说明。 该液压控制系统由控制计算机、比例放大器、电液比例方向阀、液压泵、液压缸、基座、负载、位移传感器和，数据采集卡组成，如图1所示。 图1 电液比例阀控制的速度控制回路 液压系统采用定量泵和溢流阀组成的定压供油单元，用电液比例方向阀在液压缸的进油回路上组成进油节流调速回路，控制活赛的运行速度。位移传感器检测出液压缸活塞杆当前的位移值，经A/D 转换器转换为电压信号，将该电压信号与给定的预期位移电压信号比较得出偏差量，计算机控制系统根据偏差量计算得出控制电压值，再通过比例放大器转换成相应的电流信号，由其控制电液比例方向阀阀芯的运动，调节回路流量，从而通过离散的精确位移实现对负载速度的精确调节。 二、说明使用电液闭环控制系统的主要原因。 液压伺服系统体积小、重量轻，控制精度高、响应速度快，输出功率大，信号灵活处理，易于实现各种参量的反馈。另外，伺服系统液压元件的润滑性好、寿命长；调速范围宽、低速稳定性好。闭环误差信号控制则定位更加准确，精度更高。
三、在什么情况下电液伺服阀可以看成震荡环节、惯性环节、比例环节？ 在大多数的电液私服系统中，伺服阀的动态响应往往高于动力元件的动态响应。为了简化系统的动态特性分析与设计，伺服阀的传递函数可以进一步简化，一般可以用二阶震荡环节表示。如果伺服阀二阶震荡环节的固有频率高于动力元件的固有频率，伺服阀传递函数还可以用一阶惯性环节表示，当伺服阀的固有频率远远大于动力元件的固有频率，伺服阀可以看成比例环节。 四、在电液私服系统中为什么要增大电气部分的增益，减少液压部分的增益？ 在电液伺服控制系统中，开环增益选得越大，则调整误差越小，系统抗干扰能力就越强。但系统增益超过临街回路增益，系统就会失稳。在保持系统稳定性的条件下，得到最大增益。从提高伺服系统位置精度和抗干扰刚度考虑，要求有较高的电气增益K P，因此，液压增益不必太高，只要达到所需要的数值就够了。同时，电气系统增益较液压增益也易于调节，同时成本低。 五、结合实际应用设计应用电液私服控制的位置控制系统。画原理图并加以说明。 设计送料机械手移送机构液压伺服系统工作原理图如图2所示。 图2 送料机械手移送机构液压伺服系统工作原理图 1—液压缸；2、3—液控单向阀；4、13、18—电磁换向阀；5—电液伺服 阀； 6、15—压力继电器； 该回路设计具有以下几个特点： （1）伺服泵站由交流电机、轴向柱塞泵、溢流阀、单向阀、过滤器、蓄能器，压力继电器、压力表、加热器以及冷却回路等组成。泵站同时具备温度、液位等信号的监测、报警功能，自动化程度较高。液压系统的启动、停止、溢流阀的动作、报警、紧急情况处理等由计算机及
