高压负荷开关

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述

负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC

出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压

1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、

GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流。可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件

1.海拔高度：200m及以下

2.环境温度：-25℃

3.相对湿度:日平均值不大于95%,月平均值不大于90%

无导电性尘埃、腐蚀性气体及水蒸汽体的场所4.

无火灾、爆炸危险的场所5. 无经常性的剧烈振动的场所6.主要技术参数数值单位项目序号数值FZN21-12D/T630-20FZN21-12D/T630-2012KV12额定电压1

50HZ50额定频率2650A125额定电流3空真1min断口、频工KV48隔离断口额定缘缘水平4间相受耐地对电压42空真离断口、隔压电雷电冲击耐受KV口相间断（峰值）

85地对75-KA50额定峰值耐耐受电流5-20KA额定知时耐受电流4s6-A630额定有功负载开断电流7-630A额定闭环开断电流8-10A额定电缆充电开断电流9 12501250KVA开断空载变压器容量10-31.5KA额定短路开断电流11-A3150额定转移电流12-SDLAJ-12,SFLAJ-12,SKLAJ-12熔断器型号13J-3-5撞击器输出能量14

50KA额定短路关合电流15（预期峰值）80流受电关额定耐接地开50KA5016（峰值）额定短时耐受4s接地开关2020KA17电流≌或（辅助回路额定电压DC V110220，≌，

≌22018）AC110≌1000010000次机械寿命19结构特点

、真空开上）隔离开关负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在．关管、接地开关、弹簧操作机构等组成。

产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构，采用电动机（另配手动）弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关，接地开关之间互相联锁（机械联锁），以防止误操作。

区别

1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

2、隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。

4、隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流

5、断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。

灭弧原理

（FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-

10D---有整套灭弧装置的灭弧管构成。（真空管）

特点

A、可以隔离电源，有明显的断开点，多用于固定式高压设备。

B、具有灭弧装置和一定的分合闸速度，在合闸状态下可以通过正常工作电流和规定的短路电路。

C、严禁带负荷接通和断开电路，常与高压熔断器串连使用。（功能接近于高压断路器，可以简化配电装置及继电保护，降低设备费用）．

注意事项

A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。

B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。

C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。

D、合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放

电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。）

意义

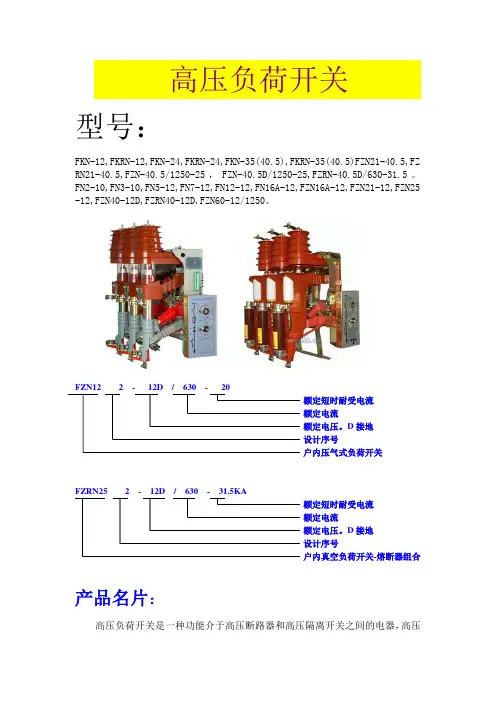

目前我国高压负荷开关型号是根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：

高压开关已系列化，型号含义如下：

①②③④⑤⑥

①高压开关类别：F─负荷开关、G─隔离开关、R─熔断器

②N─户内型、W─户外型

③设计序号

④电压等级(kV)

⑤R─带熔断器的代号、(不带熔断器不表示)

⑥S─熔断器装于开关上端(装于开关下端不表示)

2.高压断路器

高压断路器

而它不仅可以切断或闭合高压电路中的空载电流和负荷电流，（或称高压开关）高压断路器．

且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。

一般原则

为保证高压电器在正常运行、检修、短路和过电压情况下的安全，高压电器应按下列条件选择：

①按正常工作条件包括电压、电流、频率、机械荷载等选择；

②按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；

③按环境条件包括温度、湿度、海拔、地震等选择；

④按承受过电压能力包括绝缘水平等选择；

⑤按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。

正常工作

①按工作电压选择选用的高压电器，其额定电压应符合所在回路的系统标称电压，其允许最高工作电压Umax不应小于所在回路的最高运行电压Uy，即Umax ≥Uy。

②按工作电流选择高压电器的额定电流In不应小于该回路在各种可能运行方式下的持续工作

电流Ig，即In ≥Ig。

短路稳定

①短路稳定性校验的一般要求

②短路电流的热效应

③短路稳定性校验

环境条件

①选择电器的环境温度

②选择电器的环境湿度

③高海拔对高压电器的影响

④地震对高压电器的影响①额定短路开断电流的选择

②额定短路关合电流的选择

③额定操作顺序的选择

④额定失步开断电流的选择

⑤额定异相接地故障电流、发展性故障电流及关于开断电流的选择

⑥额定近区故障开断电流的选择

⑦额定线路充电开断电流、额定电缆充电开断电流、额定电

容器组开断电流、额定电容器组关合涌流、额定感应电动

开断电抗器机开断电流、额定空载变压器开断电流、额定

电流等的选择。标准中对上述各项开断电流和关合电流未

作规定，但使用中应按制造厂给出的试验数据选用。

施工安装

[1] 1.电力系统的细节，即系统标称电压和最高运行电压、频率、相数和中性点接地的详情。2.运行条件，包括最低和最高周围空气温度，后者是否高于额定值；海拔是否超过1000m；以及可能存在或出现的任何特殊条件，例如过度地暴露在水蒸气、湿气、烟雾、爆炸性气体、过量的灰尘或含盐的空气中的条件。

3.断路器的特性。

①极数；

②户内或户外；

③额定电压；

④额定绝缘水平；

⑤额定频率；

⑥额定电流；

⑦额定线路充电开断电流（如果采用）；

⑧额定电缆充电开断电流（如果采用）；

⑨额定单个电容器组开断电流（如果采用）；

⑩额定背对背电容器组开断电流（如果采用）；

额定电容器组关合涌流（如果采用）；

额定小感性开断电流（如果采用）；

额定短路开断电流和电寿命；

首开极因数；

额定出线端故障瞬态恢复电压；

额定近区故障特性；

额定短路关合电流；

额定操作顺序；

额定短路持续时间；

额定失步开断电流（如果采用）；

额定开断时间；

在特殊要求下规定的型式试验（人工污秽和无线电干扰

试验）；

操作频率；

其他，如额定时间参量，异相接地开合特性。

4.断路器操动机构及其专用附属装置的特性。

①操作方式：手力或动力的；

②备用的辅助开关的数量和型式；

③额定电源电压和额定电源频率。

(5) 有关压缩空气的使用要求和压力容器的设计与试验要求。

可以对高压断路器检测机构有苏州电器科学研究院、西高所、武高所等！．常用标准

GB 10963-1989|家用及类似场所用断路器

GKC-E型高压开关机械特性测试仪

GB 14048.2-1994|低压开关设备和控制设备低压断路器

GB 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：

一般规则

GB 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性

GB 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性

GB 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分：一

般规则

GB 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性

GB 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性

GB 1984-1989|交流高压断路器

GB 4876-1985|交流高压断路器的线路充电电流开合试验

GB 7675-1987|交流高压断路器的开合电容器组试验

测试功能

）合（分）闸最大时间）合（分）闸顺序2（1（）同相不同期43（）三相不同期（）

动作时间（（5）合（分）闸时间6）弹跳次数）弹跳时间8（7（）行程（弹跳幅度10 ）9（）超行程12（）开距11（．

）刚合（分）速度）过行程14（（13）平均速度（16（15）最大速度）无流时间（（17）金短时间18(ms)(20) 时间行程速度动态曲线（19）电流波形曲线（动态）(mm)(21) 时间

速度行程动态曲线单位均为: 时间ms 速度m/s 距离mm

特点

（1）可做电动操作和手动操作;

（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；

（3）可实测行程和自定义行程；

（4）能够实现断路器的单合、单分、合分、重合,重分操作；

（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；

（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；

（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,

用以试验开关动作电压非常精确.

（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

（12 可配置上传软件，实现电脑存档和网上查阅, 打印。

技术指标

环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.

型式：便携式包装：铝合金箱

尺寸与重量：:

主机：440×300×150(mm) 5 (kg)

附件：440×300×80(mm) 3 (kg)

工作电源：AC220V ±10% 频率：50Hz ±5%

环境温度：-10°C~40°C 相对湿度：≤85%

绝缘电阻：≤2MΩ

介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。

时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms

速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字

行程测试范围：不限分辩率：0.01mm 精度±1%读数+2个字

≤±1%精度：1V分辩率：: 25-265V/10A 直流电源选择范围．

用途介绍

高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时)下可靠地接通短路电流。高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。

断路器的工作状态（断开或者闭合）是由他的操动机构控制的。

高压负荷开关、高压隔离开关和高压断路器的区别：

1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

2、高压隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分高压断路器不具隔离功能，也有少数高压断路器具隔离功能。

4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流。

5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次[2]设

备来保护。可具有短路保护、过载保护、漏电保护等功能。作用

(1)控制作用。根据电力系统运行的需要，将部分或全部电气设备，以及部分或全部线路投入或退出运行。

(2)保护作用。当电力系统某一部分发生故障时，它和保护装置、自动装置相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。

工作性能

(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。对3—

220KV各级，其最高工作电压较额定电压约高15%左右;对330KV及以上，最高工作电[3] 10%。断路器在最高工作电压下，应能长期可靠地工作。压较额定电压约高(2)额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

(3)额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数
