高等级公路路线设计中超高缓和段设置的分析

高等级公路路线设计中超高缓和段设置的分析
高等级公路路线设计中超高缓和段设置的分析

高等级公路路线设计中超高缓和段设置的分析摘要高等级公路在设计中经常会遇到坡度与行车稳定性的问题,车辆在曲线上行驶往往会受到离心力的影响而失去横向稳定性,因此在设计弯道的时候需要设计超高来缓和离心力的负面影响,保证车辆行驶的安全。而超高设计合理与否则直接影响此种设计的优劣。本文介绍了国家规范中规定的超高缓和段设计要求,并分析了其在不同路况中的应用。

关键词公路超高;缓和段设计;长度与曲线;特殊路段

中图分类号u41 文献标识码a 文章编号 1674-6708(2012)59-0078-02

1 高等级公路缓和段设计规范

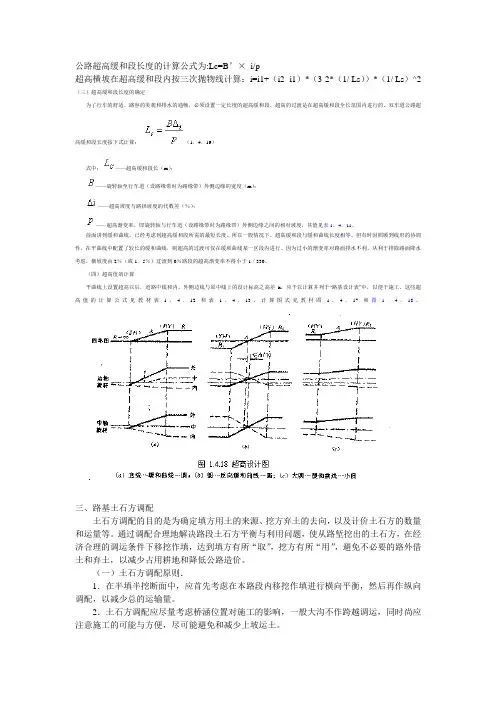

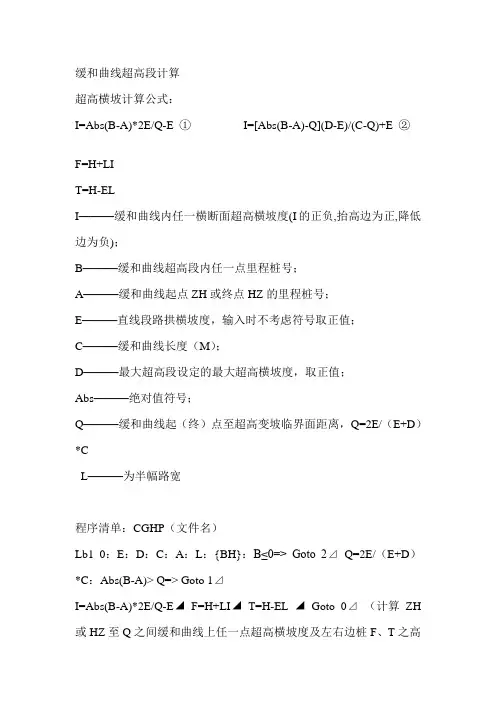

高速公路的超高部分应设计有缓和段,此种设计包括了两个方面的内容,一则是超高缓和段长度的设计;二则是超高缓和段在缓和曲线长度的设计。为了满足此种要求,超高缓和度长度的设计应当符合国家的相关规范,如:公路路线设计规范,其中规定最小的超高缓和段长度来设计。第二个方面则需要按照规范的标准,当圆曲线半径小于不设超高最小圆曲线半径的时候,圆曲线与直线相接的缓和曲线,即利用回旋设计来计算。利用公式计算当圆曲线半径和缓和曲线的参数为定值的时候,缓和曲线的长度也就固定,而缓和曲线上的任何一点的曲率半径则在一个范围内。

2 最大、最小超高的合成坡度
