往复式压缩机的日常维护与保养 良好的维护保养，是使压缩机组安全运行，延长使用寿命，并降低运行成本的基本保证。为此，机组的维护保养应按正确的操作规程进行。压缩机组的维护保养分为预防性维护、每班、每旬、半年、一年、三年维护保养。每次保养作业后应认真做好保养记录。 （一）预防性维护保养 1、在维护保养中，首先应做到清洁，无论是润滑油还是冷却水，都 应保持其清洁。 2、应保证曲轴箱和注油器内有足够的润滑油，并防止水或杂质进入润滑系统。 3、冷却系统应充满冷却水，不允许有气堵或泄漏。 4、机组启动前，使活塞处于不同的位置，手动注油器手压泵，以预 润滑气缸、活塞杆。 5、对于刚启动的机组，启动后不要马上加载，应使其空转，待机组 升温后再加载
6、在机组的运行过程中，应避免超载运行 7、对运转中发出的不正常响声和泄漏，应停机查找原因，排除后再启动运行。 （二）每班维护保养 1、检查并消除机组油、气、水泄漏现象，保持设备表面和环境的清 洁。 2、监视检查润滑油油箱、注油器、曲轴箱油位、机油泵工作情况； 机组各部位运转有无异响和振动。 3、检查压缩机系统进排气压力、温度和油压是否正常。 4、检查机组地脚螺栓和各连接部位紧固情况 5、检查并排除分离器积液。 6、检查各控制仪表工作是否正常。 7、检查电气设备工作是否正常。
（三）每旬维护保养（250小时） 1、每班维护保养的全部内容 2、检查联轴器连接情况。 （四）每月维护保养（700小时） 1、每旬维护保养的全部内容。 2、检查润滑油储油箱油位，适当补充新油。 3、检查润滑油滤清器压力降，允许压力降不大于0.042MPa，超过该 值时应对滤清器滤芯进行清洗 4、给水泵轴承加注规定牌号的润滑脂。 5、检查清洗压缩机进、排气阀，更换损坏零件 6、检查十字头销、活塞杆锁紧螺母的松紧程度。 7、检查清晰分离器滤芯及分离器排污装置。 （五）半年维护保养（4000小时）
空压机的使用及维护说明书 工作原理及主要功能件介绍： 概述：LU90-180系列螺杆式空气压缩机是喷油单级螺杆压缩机，采用联轴器直连传动，带动主机转动进行空气压缩，通过喷油对主机内的压缩空气进行冷却，主机排出的空气+ 油混合气体经过粗、精两道分离，将压缩 空气中的油分离出来，压缩空气中的水分在气水分离器中被分离出来，最后得到洁净的压缩空气。冷却器用于冷却压缩空气和油。 工作原理：螺杆压缩机是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。转子副在与它精官配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧，完成吸入、压缩、排气三个工作过程。 空气流程： 空气一空气过滤器1-减荷阀2一主机3一油气分离器4、5一最小压力阀6-冷却器7一气水分离器16- 出口（供气）。 气水分离器17分离出来的冷凝水经过排污电磁阀放掉。 润滑油流程： 润滑油-分离油罐4-温控阀9-冷却器7 （或旁路）-油过滤器10-主机3。 空气+油混合气体在分离油罐内经过改变方向、旋转，大部分的油被分离出来，剩余的小部分油再经过油精分离器5被分离出来，这部分油被插入油精分离器内的管子抽出，经节流单向阀流入主机的低压部分，节流单向阀的节流作用是使被分离出来的油全部被及时抽走，而又不放走太多的压缩空气，如果节流孔被堵，油精分离器内将积满油，会严重影响分离效果；节流单向阀的另一个作用是防止停机时，主机内的润滑油倒流入油精分离器内。 分离油罐内的热油流入温控阀，温控阀根据流入油的温度控制流到冷却器和旁通油量的比例，以控制排气温度不至于过低，过低的排气温度会使空气中的水分在分离油罐内析出，并使油乳化而不能继续使用，最后油经过油过滤器后喷入主机。 润滑油循环由分离油罐与主机低压腔之间的压差维持，为了在机器运行过程中保持油的循环，必须保证分 离油罐内始终有0.2?0.3MPa的压力，最小压力阀6就是起到这一作用的。 空气过滤器：空气过滤器主要由纸质滤芯与壳体组成。空气经过纸质滤芯的微孔，使灰尘等固体杂质过滤在滤芯的外表面，不进入压缩机主机内，以防止相对运行件的磨损和润滑油加速氧化。因此，应根据使用环境和使用时间，及时予以清洁或更换纸质滤芯。其清洁方法为将滤芯取出轻轻敲其上下端面，即可清洗滤芯上的灰尘污物。切忌用油或水刷洗。如发现滤纸破损或尘污多堵塞严重而清除不净时，则须更换新件。 减荷阀：减荷阀主要由阀体、阀门、活塞、气缸、弹簧、密封圈等组成，其端面设有集成控制块，上面有放气阀及控制电磁阀，集成了通断调节和停机放空等功能。当压缩机起动时，减荷阀阀门处于关闭位置，以减少压缩机的起动负荷；当压力超过额定排气压力时，微电脑控制器发出信号使用电磁阀失电，减荷阀阀门关闭，使压缩机处于空载状态，直到压力降低到规定值时，阀门打开，压缩机又进入正常运转，此过程谓通断调节。减荷时有小部分的气体通过阀内的小孔放掉，以平衡减荷阀小孔的吸入气量，使分离油罐内的压力保持在0.2?0.3MPa,维持正常的润滑油循环；减荷阀的开启关闭动作是由调节系统的电子控制器和装在减荷阀端面的电磁阀自动控制的，减荷阀的开启关闭动作是否灵活，对压缩机的可靠性是很重要的，因此，减荷阀应定期保养，以维持良好的工作状态，保养时，须将零件拆下，检查各磨擦表面的磨损情况，特别需注意检查橡胶密封圈表面，如有损坏或裂缝，则须更换新件，在重新安装时，各零件应清洗干净，金属零件的磨擦表面应涂上润滑油。油气分离器：油分离部分主要由分离油罐4和油精分离器5组成，来自主机排气口的油气混合物进入分离油罐体空间，经过改变方向、转折作用，大部分油聚集于罐体的下部，含有少量润滑油的压缩空气经过油精分离器5使润滑油获得充分的因收，油精分离器收集到的润滑油被插入油精分离器内的管子抽出，经节流单向阀8流入主机的低压部分。在油分离油罐上部装有安全阀，当容器内压力过高，通过该安全阀释放空气，确保压缩机的安全使用，分离油罐的下部设有加油口和油位指示器，开机后油面必须保持在油位指示器的中间位置。压差发讯器19用于检测油精分离器的堵塞情况，当油精分离器堵塞严重时，压差发讯器动作，油精分离器堵指示灯亮，应及时更换。压缩机工作一段时间停机后，空气中的水分会冷凝沉积的分离油罐的底部，所以应经常通过装在分离油罐底部的放油阀15排出水份，延长润滑油的使用寿命。在使用过程中，如出现排气含油量大，就应检查抽油管及节流单向阀8是否畅通。如确认无问题则拆出油精分离器检查，如有损坏造成过滤短路或堵塞严重，必须更换新品。 最小压力阀：最小压力阀由阀体、阀芯、弹簧、密封圈、调整螺钉等组成，装在油精分离器的出口，它的作用是保持油分离罐内的压力不致于降到0.3MPa以下，这样能使含油的压缩空气在分离器内得到较好的分离，减
1．额定功率（铭牌功率TRL）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa 绝对压力，补给水率3％以及回热系统正常投入条件下，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。此时调节阀应仍有一定裕度，以保证满足一定调频等需要。在所述额定功率定义条件下的进汽量称为额定进汽量。 2．最大连续功率（T－MCR）是指在1.额定功率条件下，但背压为考虑年平均水温等因素确定的背压，（设计背压）补给水率为0％的情况下，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）下发电机输出的功率。该功率也可作为保证热耗率和汽耗率的功率。保证热耗率考核工况：系指在上述条件下，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。 3．阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR 定义条件下发电机端输出的功率。一般在VWO下的进汽量至少应为额定进汽量的1.05倍。此流量应为保证值。上述所指是由主汽轮机机械驱动或由主汽轮机供汽给小汽轮机驱动的给水泵，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应自额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定）。 二.锅炉 1.锅炉额定蒸发量，即是汽轮机在TRL工况下的进汽量。对应于：汽轮机额定功率TRL，指在额定进汽参数下，背压11.8KPa，3％的补给水量时，发电机端带额定电功率MVA。
2.锅炉额定蒸发量，也对应汽轮机TMCR工况。对应于：汽轮机最大连续出力TMCR，指在额定进汽参数下，背压4.9KPa，0％补给水量，汽轮机进汽量与TRL 的进汽量相同时在发电机端所带的电功率MVA。 3.锅炉最大连续出力（BMCR），即是汽轮机在VWO工况下的汽轮机最大进汽量。对应于：汽轮机阀门全开VWO工况，指在额定进汽参数下，背压 4.9KPa，0％补给水量时汽轮机的最大进汽量。 注： a.汽机进汽量和锅炉蒸发量是按机组采用汽动给水泵考虑的。 b.在TMCR工况下考核汽机热耗和锅炉效率的保证值。在VWO工况下考核汽机最大进汽量和锅炉最大连续出力保证值。 c.一般说，汽机TMCR时的出力比之TRL时的出力大5％左右。汽机VWO时的进汽量比之TMCR时的进汽量多3～5％，出力则多4～4.5％。 d.如若厂用汽需用量较大时，锅炉BMCR的蒸发量考虑比汽机VWO时的进汽量再增多3％左右。 e.不考虑超压条件。 f.TMCR工况下汽机背压4.9KPa为我国北方地区按冷却水温为20℃的取值。在我国南方地区可根据实际冷却水温取值，调整为5.39KPa或更高些。 ６００ＭＷ机组 １机组热耗保证工况（ＴＨＡ工况）机组功率（已扣除励磁系统所消耗的功率）为６００ＭＷ时，额定进汽参数、额定背压、回热系统投运、补水率为０％．２铭牌工况（ＴＲＬ工况）机组额定进汽参数、背压１１．８ＫＰa、补水率３％，回热系统投运下安全连续运行，发电机输出功率（已扣除励磁系统所消耗的
600MW汽轮机润滑油系统工作原理及调试探讨 东方汽轮机有限公司宫传瑶 摘要本文初步探讨了几种常见的汽轮机润滑油系统，对我公司600MW汽轮机所采用的供油方式进行了初步探讨，比较了与其它方式的优缺点。 关键词主油泵油涡轮调试系统 1 概述 随着机组向着大型化、自动化方面发展。机组故障停机次数将严重影响电站运行的经济性。汽轮机供油系统的故障不但要影响到电站运行的经济性，而且对机组的损害影响也是很大的。由于润滑系统的特殊性，在一般的情况下是不允许在线检修的。这样系统设计及设备运行的可靠性及其前期的调试试验工作显得尤其重要。 2 几种典型系统的比较 常见的电站润滑系统主要有以下几种。一：电动油泵、蓄能装置与调节阀系统；二：汽轮机转子驱动主油泵与注油装置系统；我厂600MW汽轮机采用汽轮机转子驱动主油泵与油涡轮升压泵供油方式。 3 系统安全性分析 对于系统来说除去系统本身的因素外，其可靠性主要取决于系统组成元件的可靠性。对于电动油泵系统其可靠性主要取决于电机及其电源的可靠性，由于电机及其相关电气元件制造水平的限制，其可靠性的高低将直接影响系统的可靠性。但是其优点在于系统简单。 对于汽轮机转子驱动主油泵与注油装置系统，由于大大减少了中间环节，这样对于主油
泵运行的可靠性大大提高。由于主油泵采用高位布置，这样在客观要求在主油泵的入口增设供油装置。我厂采用的注油装置主要有射油器与升压泵两种。 4 600MW汽轮机润滑系可靠性探讨 我厂600MW汽轮机润滑系统是我厂转化日立的系统。在系统中采用升压泵为供油装置。油涡轮升压泵作为系统的主要设备起着给主油泵供油,同时将高压油转化为低压油对汽轮发电机组进行润滑。起着参数匹配的作用。而在我公司300MW汽轮机润滑系统中起到此作用的是供油及润滑射油器。系统设计的好坏及相关部件工作的可靠性直接关系到机组运行的安全性。对于我公司600MW汽轮机润滑系统可靠主要取决于主油泵与油涡轮的可靠性。同时对系统的调试及机组启动过程中的监视至关重要。 5 系统简介 600MW汽轮机润滑系统主要分为以下三个分系统。 供油系统由主油泵、节流阀，滤网、喷嘴隔板、叶轮、升压泵组成。 主要作用维持主油泵正常工作。 润滑系统由主油泵、节流阀，滤网、喷嘴隔板、叶轮、溢流阀、轴承组成。 主要作用供给机组润滑油。 旁路系统由一只节流阀将工作油系统节流阀后与与叶轮后连接起来。 主要作用平衡润滑系统与供油系统。 同时在涡轮排油部分安装有溢流阀。主要作用稳定润滑油路压力。系统工作原理：由油涡轮的排油来润滑机组，同时高压油带动升压泵工作给主油泵供油。 润滑油系统图（图0-1-1所示）
往复式压缩机操作规程 一、启动前的准备和检查 （一）启动前应具备的条件 1、系统流程导通，工艺系统管网流程无误。 2、空负荷试运合格，运转中发现的问题已处理完毕。 3、循环冷却水投用正常，各冷却部位走水畅通，回水排空阀将空气排尽，压力、温度正常(保证压力～(G)，温度≤32℃)，无泄漏。 4、电机已送电。 5、压缩机气量调节系统调试正常。 6、润滑油更换完毕，分析合格。电机轴承箱加油正常，分析合格。 7、压缩机上所有仪表，报警、联锁再一次检查确认，调试完好具备投用条件。 8、安全消防设施齐全、完好，所有安全阀已定压，并投用。 9、环保设施已具备投用条件。 10、操作人员经严格考核已取得上岗证，电修、仪表、钳工已到位。 11、所有仪表安装完毕经检验合格。 （二）压缩机开车前的准备工作 1、清理厂房、现场，保持环境清洁，无影响操作人员工作的因素。 2、全面检查压缩机气体管路及管路上所有阀门均灵活好用，并确认关闭压缩机进出口阀、出口放空阀、去火炬放空阀、高点放空阀、入口阀、各排污总管上各支管阀、管路上高点放空阀、低点排凝阀，全开回路阀。确认安全阀的根部阀打开。 3、全面检查压缩机循环冷却水系统及管路上所有阀门均灵活好用，并依次全开油冷器，粗过滤器和精过滤器进、出口油阀，关闭其它油路阀。确认油箱液位和电机轴承座油位在2／3以上，取样分析样品合格，打开润滑油管路上所有压力表根部阀。 4、开压缩机用工器具及操作记录已准备齐全，操作人员已熟悉开停车操作程序、注意事项及事故处理预案，进入岗位待命。 二、启动
1、检查 （1）查看记录，确定压缩机备用，电气设备绝缘合格。通知机电仪相关人员到现场。 （2）检查并全开循环冷却水的总进、回水阀，并检查各冷却水回水是否畅通无阻。 （3）投用氮气密封。 （4）启动油泵(若是冬季开车，油箱油温低于15℃，先启动油箱电加热器，待油温＞15℃，再启动油泵)，调整进油总管压力＞(G)，观察压缩机中体内十字头滑道是否有油。 （5）启动盘车电机，盘车数圈，检查压缩机运动机构是否有卡涩等异常现象。（6）关闭进出口阀，开启回路阀、放空阀，检查确认压缩机处于空负荷状态。（7）将盘车电机油泵停下，将手柄调到开车处，触摸屏调到运行位置。 （8）联系电气压缩机送电。 （9）检查电机启动控制设备及自控仪表。 2、压缩机的启动 （1）压缩机进料 A 、做好准备工作后，证明机器正常无误时，压缩机吸入罐需排水，并确保排尽，即可启动，启动电机在无负荷下运转5分钟，证明其完全正常，方可升压。 B 、现场开压缩机吸入罐出口阀的前后切断阀、主控关放空阀、缓慢开启吸入罐出口阀，将介质引至压缩机进口阀前，缓慢开压机进口阀，对压缩机进行均压。 C 、缓慢关闭回路阀，逐渐升高压力，至出口压力接近额定的工作压力时打开出口阀门，使机器进入正常运转。注意压缩机出口不要超压。 D 、压缩机运转期间应做好操作记录。压缩机进口吸入罐需排水，确保基本无液位，如有大量的水马上报告班长及值班干部。 E 、按正常状态下操作，按规定进行巡回检查，如发现异常，请及时报告，特殊情况下必须紧急停机。 三、运行期间监护 1、检查测量仪表。 压缩机装置的正确运行要通过下面列出的监视数据来检查。在头 3 个月运行期
-- - 往复式压缩机操作规程 一、启动前的准备和检查 （一）启动前应具备的条件 1、系统流程导通，工艺系统管网流程无误。 2、空负荷试运合格，运转中发现的问题已处理完毕。 3、循环冷却水投用正常，各冷却部位走水畅通，回水排空阀将空气排尽，压力、温度正常(保证压力0.3～0.4MPa(G)，温度≤32℃)，无泄漏。 4、电机已送电。 5、压缩机气量调节系统调试正常。 6、润滑油更换完毕，分析合格。电机轴承箱加油正常，分析合格。 7、压缩机上所有仪表，报警、联锁再一次检查确认，调试完好具备投用条件。 8、安全消防设施齐全、完好，所有安全阀已定压，并投用。 9、环保设施已具备投用条件。 10、操作人员经严格考核已取得上岗证，电修、仪表、钳工已到位。 11、所有仪表安装完毕经检验合格。 （二）压缩机开车前的准备工作 1、清理厂房、现场，保持环境清洁，无影响操作人员工作的因素。 2、全面检查压缩机气体管路及管路上所有阀门均灵活好用，并确认关闭压缩机进出口阀、出口放空阀、去火炬放空阀、高点放空阀、入口阀、各排污总管上各支管阀、管路上高点放空阀、低点排凝阀，全开回路阀。确认安全阀的根部阀打开。
3、全面检查压缩机循环冷却水系统及管路上所有阀门均灵活好用，并依次全开油冷器，粗过滤器和精过滤器进、出口油阀，关闭其它油路阀。确认油箱液位和电机轴承座油位在2／3以上，取样分析样品合格，打开润滑油管路上所有压力表根部阀。 4、开压缩机用工器具及操作记录已准备齐全，操作人员已熟悉开停车操作程序、注意事项及事故处理预案，进入岗位待命。 二、启动 1、检查（1）查看记录，确定压缩机备用，电气设备绝缘合格。通知机电仪相关人员到现场。 （2）检查并全开循环冷却水的总进、回水阀，并检查各冷却水回水是否畅通无阻。 （3）投用氮气密封。 （4）启动油泵(若是冬季开车，油箱油温低于15℃，先启动油箱电加热器，待油温＞15℃，再启动油泵)，调整进油总管压力＞0.3MPa(G)，观察压缩机中体内十字头滑道是否有油。 （5）启动盘车电机，盘车数圈，检查压缩机运动机构是否有卡涩等异常现象。（6）关闭进出口阀，开启回路阀、放空阀，检查确认压缩机处于空负荷状态。（7）将盘车电机油泵停下，将手柄调到开车处，触摸屏调到运行位置。 （8）联系电气压缩机送电。 （9）检查电机启动控制设备及自控仪表。
沼气压缩机使用说明书 安全事项 1.1、概论 1）压缩气体有很大的能量，检验、保养和维修工作只能在停机和无压情况下进行。 2) 开始工作前，用氮气将机组中的空气置换干净。 3）安装、操作和维修工作只可由专业人员按照操作规程和安全指导进行。 4) 旋转中的部件易出事故，危险，故在操作中不得拆除防护装置。 5) 长期工作在压缩机旁的人员，如需要，应配戴听觉保护装置。 6) 切勿在压缩机旁放置易燃物，并保持该设备有良好的通风。 7) 非本公司提供的配气管路及其它配件，应能承受其在工作中的最高压力,材料应能满足压缩介质的使用要求。 8) 电缆必须绝缘，切不可缠绕，或者碰到飞旋部件上。 9) 不可损坏并应定期检查导线保护层。 10) 电源控制柜只能由专业人员开启，故在电源没有切断的情况下，切勿触摸电源控制柜里的部件，也不可进行维修。开始工作前，必须检查整个系统是否带电。11）禁止改动机器的结构和控制方式，除非有制造厂的书面认可。 12）压缩机不应在低于或高于铭牌规定的进、排气压力的情况下工作，否则容易导致运动部件、电机过载。 1.2操作注意事项 1）压缩机必须定期检修，以保证其在良好状态下工作。 2)在压缩机组运行前，必须注意不可有人在机器上进行检修工作。 3)压缩机应在技术规范规定的范围内运行。 4)压缩机在运转前和停机后都必须对机组进行氮气置换。 5)注意不可接触排气管部件，以免灼伤。 6)压缩机运行时，操作人员不可做与其无关的工作，应适时监控压缩机组的运行状态。 7)开始工作前，压缩机组应完全放空，机组不应在背压情况下启动。 8）准备停机前，应先打开用户设置的放空阀进行放空后方可停机。 1.3维修注意事项 1）维修工作只能在停机并经充氮置换后的压缩机上进行。首先应断开电源控制箱的总闸。为了防止误开机组，应将总闸锁上，或贴上醒目的指示标签。 2)每次修理或改造安全设备后，如有特殊要求，安全部件必须经有关监测部门重新验收认可。 3)在压缩机组上，只可用原装备件和推荐使用的零部件。 4)在维修时要严格保持清洁，拆下的零件应置于干净的地方，并对不同的零件采取用布、纸或胶布遮盖起来，以防尘污。 5)维修后应检查一下，确定没有工具、零部件和抹布等遗留在压缩机机组上。 6) 压缩机组完全降温前，决不可用易燃溶剂清洗零部件；零部件用溶剂清洗后，应用压缩空气将其吹干净。 7)用压缩空气吹设备时，应十分小心，并配戴护目镜。
汽轮机油系统的防护措施 1.油系统应尽量避免使用法兰连接，禁止使用铸铁阀门。 2.油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫。 2.1汽轮机的润滑油和液压调节的高低压油管道大部分布置在高温管道、热体附近，一旦油管道发生泄漏，压力油喷到高温管道、热体上即会引起着火，并且火势发展很快。因此，防止汽轮机油系统着火的重点在于防止油管道泄漏，其主要措施为：一是尽量减少使用法兰、锁母接头连接，推荐采用焊接连接，以减少火灾隐患。为了便于安装和检修，汽轮机油系统管路一般采用法兰、锁母接头连接，这种连接方式非常容易造成油的泄漏，漏出的油喷溅或渗透到热力管道或其他热体上，将会引起油系统火灾事故。二是油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫，以防止老化滋垫，或附近着火时塑料垫、橡皮垫迅速熔化失效，大量漏油。油系统法兰的垫料，要求采用厚度小于1．5mm的隔电纸、青壳纸或其他耐油、耐热垫料，以减少结合面缝隙。锁母接头须具有防松装置，采用软金属垫圈，如紫铜垫等。三是对小直径压力油管、表管要采取防震、防磨措施，加大薄弱部位(与箱体连接部位)的强度(如局部改用厚壁管)，以防止振动疲劳或磨损断裂引起高压油喷出着火。四是油系统管道截门、接头和
法兰等附件承压等级应按耐压试验压力选用，油系统禁止使用铸铁阀门，以防止阀门爆裂漏油着火。此外，对油管道材质和焊接质量也应定期检验、监督，以防止使用年久产生缺陷，在运行中断裂漏油。 3.油管道法兰、阀门及可能漏油部位附近不准有明火，必须明火作业时要采取有效措施，附近的热力管道或其他热体的保温应紧固完整，并包好铁皮。 在油系统管道、法兰、阀门和可能漏油部位的附近，必须进行明火作业时，一定要严格执行动火工作票制度，并做好有效的防火措施，准备充足的灭火设备后方可开工，以防止泄漏的油遇明火着火，或漏出的油蒸发的蒸汽与空气混合后遇明火发生燃烧、爆炸。 4.禁止在油管道上进行焊接工作拆下的油管上进行焊接时，必须事先将管子冲洗干净。 5.油管道法兰、阀门及轴承、调速系统等应保持严密不漏油，如有漏油应及时消除，严禁漏油渗透至下部蒸汽管、阀保温层。 6.油管道法兰、阀门的周围及下方，如敷设有热力管道或其他热体，则这些热体保温必须齐全，保温外面应包铁皮。
氢气压缩机操作规 程
聚丙烯装置氢气压缩机操作规程 目录 1、总则 1.1编制说明 1.2适用范围 1.3编制依据 1.4设备任务及工艺流程描述 2、压缩机结构特点与技术参数 2.1 设备结构 2.2 技术参数 3、设备操作 3.1开机前应具备的条件 3.2压缩机开车前的准备工作 3.3正常开车程序 3.4停车操作 3.5紧急停车 3.6压缩机正常切换程序 4、报警和停机连锁保护 4、工艺连锁 4.1报警、停机一览表
1、总则 1.1编制说明 为熟练操作聚丙烯装置氢气压缩机，特编制本规程。 本规程规定了氢气压缩机的正常操作，如开停机等。 1.2适用范围 本规程适用于聚烯烃车间聚丙烯装置氢气压缩机PU-31501A/B。 1.3编制依据 《氢气压缩机技术资料》—西亚特压缩机公司。 API618 1.4设备任务及工艺流程描述 来自界区的氢气经压缩机PU-31501A/B升压，一股送到聚乙烯装置，另外一部分进入反应器系统。 2、压缩机结构特点与技术参数 2.1 设备结构 氢气压缩机属于无油往复式压缩机，是靠活塞在气缸中作往复运动来压缩和输送气体的容积式压缩机。活塞由曲轴连杆装置驱动在气缸内往复运动，从而实现对气体的压缩和输送。 主要由：曲轴箱、曲轴、连杆、十字头、活塞、气缸、齿轮泵、吸气阀、排气阀等构成。 曲轴箱是铸铁制造，并设有检查和维修的侧窗。
曲轴、连杆为锻钢，曲轴轴承为滚动轴承，曲轴密封件是机械密封。由曲轴驱动的齿轮泵采取强制润滑回路保证曲轴箱的润滑。 汽缸是用球墨铸铁制成的。 气阀为不锈钢阀门，为平板式。 压缩机型号为：TS1-1，T型压缩机带垂直布置的筒体，为立式压缩机。两台压缩机互为备用，座落在公用底板上，为成套撬块设备。 为确保压缩机的长期安全运转，本机备有较完善的安全保护报警和联锁装置。当压缩机处于危险工况时，能自动发出报警，如不能恢复正常工况则自动停机。 压缩机有进气缓冲器，以减少管内气体的脉动。排气总管上装有安全阀，当压力超过设计规定压力时，安全阀自动开启，保证设备安全运行。 设备简图如下：
DXS系列半封闭螺杆压缩机操作维护手册A5N, B5N, C5N
目录1. 总论 1．1概述 1．2压缩机型号 1．3物理参数 1．4电气参数 1．5上紧螺栓扭矩、次序和位置 1．6拆下的零件 1．7吊装压缩机 1．8压缩机油路 1．9能量控制系统 2. 压缩机拆卸和安装 2．1概述 2．2操作 2．3断开电源 2．4在维修压缩机前回收制冷剂 2．5维修后抽真空 2．6能量调节电磁阀 2．7容量控制活塞与卸载弹簧 2．8油加热器 2．9油过滤器 2．10进气过滤器 2．11转子座与排气座 2．12螺杆转子 2．13轴承 2．14排气消声器与排气止回钮 2．15电机转子与定子 2．16维护要求 3．零件清单
1. 总论 1．1概述 DXS系列压缩机是一种半封闭喷油双螺杆压缩机。 约克DXS系列压缩机是为满足制冷和空调要求而设计的，使用R-22或R-407C冷媒的工业用螺杆式压缩机。不同螺杆转子直径的压缩机制冷量不同。 DXS系列压缩机采用了专利技术的新型转子型线，保证了压缩机在不同的工况条件下都具有高效率。半封闭式的电机直接安装在阳转子轴上，这种结构紧凑可靠。 DXS压缩机采用了连续的容量控制方式：压缩机在最小位置启动，受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。并且，停机时容量调节弹簧能自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动。 压缩机排气座内安装有油过滤器，润滑油进入压缩机后，经过滤器过滤进入各润滑点及转子腔。 在压缩机的排气口设置有内置的消声器及止回钮。消声器能有效地降低压缩机排气口的噪声源，同时优化气流，以获得最佳性能。止回钮能够防止停机时气流反冲使转子倒转。 当冷媒为R-22时，压缩机使用约克L润滑油。当冷媒为R407C时，建议使用约克E油或POE合成润滑油。 压缩机内各接合处采用O形圈，具有极好的密封性，保证压缩机达到 3.1MPa的设计工作压力。
富氮气压缩机单机试车方案 目录 1试车条件 (2) 2压缩机单体试车方案 (3) 2.1单体试车准备工作 (3) 2.2润滑油系统试车方案 (4) 2.3冷却水系统试车方案 (5) 2.4电机单试方案 (6) 3压缩机空负荷试车方案 (6) 4压缩机及管道吹扫方案 (7) 5.压缩机空气负荷试车方案 (10) 6压缩机工艺气负荷试车方案 (12)
富氮气压缩机单机试车方案 （一）试车条件 1.1试车前必须成立试车小组，试车人员必须经学习，熟悉试车方案和操作法，明确责任，确保正确操作。 1.2试车必须遵照《试车方案》、《操作规程》和相应的规范进行指挥和操作，严防多头领导，越级指挥，违章操作，以防事故发生。1.3试车前，试车范围的工程必须是按照设计内容和有关规范的质量标准已全部完成，并提供下列资料和文件： （1）各种产品合格证 （2）施工记录和检验合格文件 （3）隐蔽工程记录 （4）焊接检验报告 （5）润滑油系统清洗合格记录 （6）安全阀调试合格证书 （7）电气、仪表调校合格记录 1.4 试车用油、动力、仪表空气、冷却水必须保证。 1.5 测试用仪表、工具准确到位，记录表格必须齐备。 1.6 安装单位的保修人员、工程管理人员应明确职责，准确到位。 1.7 试车时，指定专人进行测试和定时填写试车记录。 1.8 试车应设专区和警戒线。
1.9 试车前，参与试车的单位和主要成员应对试车方案签字确认。1.10 安全工作要做到以下几点： （1）试车必须贯彻“安全第一、预防为主”的方针，切实做好各项安全措施。 （2）试车人员要严格听从总负责人指挥，试车前要进行安全交底，严格按分工行事，不准自以为是、自作主张。 （3）试车中必须动火时，除应办理动火手续外，车间安全员必须自始至终进行现场监督，确保绝对安全。 （4）试车前一定要确认机器、设备、材料、阀门、仪表及电气设备的合格证是否齐全、有效。 （5）系统的盲板位置应有系统图。 （6）机器的转动部位必须有安全罩，严禁头、手冒险伸入转动空间，以防意外。 （7）试车过程中的安全、消防、防毒、防爆及急救设施应准备到位。（8）专区的设置和安全保卫工作由保卫部门负责。 （二）富氮气压缩机单体试车方案 2.1单体试车前的准备 2.1.1试车前与机组有关的土建工程均已竣工，二次灌浆已达到设计要求的强度。 2.1.2压缩机的全体附属设备、管道均已按要求的质量标准安装完毕。 2.1.3本机组有关的电气工程均已安装完毕，并按照电气规程实验合格，车间照明具备送电条件。
.活塞式压缩机的基本知识及原理 活塞式压缩机的分类： （1）按气缸中心线位置分类 立式压缩机：气缸中心线与地面垂直。 卧式压缩机：气缸中心线与地面平行，气缸只布置在机身一侧。 对置式压缩机：气缸中心线与地面平行，气缸布置在机身两侧。（如果相对列活塞相向运动又称对称平衡式） 角度式压缩机：气缸中心线成一定角度，按气缸排列的所呈现的形状。有分L型、V型、W型和S型。 （2）按气缸达到最终压力所需压级数分类 单级压缩机：气体经过一次压缩到终压。 两级压缩机：气体经过二次压缩到终压。 多级压缩机：气缸经三次以上压缩到终压。 （3）按活塞在气缸内所实现气体循环分类 单作用压缩机：气缸内仅一端进行压缩循环。 双作用压缩机：气缸内两端进行同一级次的压缩循环。 级差式压缩机：气缸内一端或两端进行两个或两个以上的不同级次的压缩循环。 （4）按压缩机具有的列数分类 单列压缩机：气缸配置在机身的一中心线上。 双列压缩机：气缸配置在机身一侧或两侧的两条中心线上。 多列压缩机：气缸配置在机身一侧或两侧的两条以上中线上。 活塞式压缩机工作原理： 当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸内的工作容积则会发生周期性变化。活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。总之，活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。 活塞式压缩机的基本结构 活塞式压缩机基本原理大致相同，具有十字头的活塞式压缩机，主要有机体、曲轴、连杆、十字头、气缸、活塞、填料、气阀等组成。 1、机身：主要由中体、曲轴箱、主轴瓦（主轴承）、轴承压盖及连接和密封件等组成。曲轴箱可以是整体铸造加工而成，也可以是分体铸造加工后组装而成。主轴承采用滑动轴承，安装时应注意上下轴承的正确位置，轴承盖设有吊装螺孔和安装测温元件的光孔。 2、曲轴：曲轴是活塞式压缩机的主要部件之一，传递着压缩机的功率。其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。 3、连杆：连杆是曲轴与活塞间的连接件，它将曲轴的回转运动转化为活塞的往复运动，并把动力传递给活塞对气体做功。连杆包括连杆体、连杆小头衬套、连杆大头轴瓦和连杆螺栓。 4、十字头：十字头是连接活塞与连杆的零件，它具有导向作用。十字头与活塞杆的连接型式分为螺纹连接、联接器连接、法兰连接等。大中型压缩机多用联接器和法兰连接结构，使用可靠，调整方便，使活塞杆与十字头容易对中，但结构复杂。 5、气缸：气缸主要由缸座、缸体、缸盖三部分组成，低压级多为铸铁气缸，设有冷却水夹层；高压级气缸采用钢件锻制，由缸体两侧中空盖板及缸体上的孔道形成泠却水腔。气缸采用缸套结构，安装在缸体上的缸套座孔中，便于当缸套磨损时维修或更换。气缸设有支承，用于支撑气缸重量和调整气缸水平。 6、活塞：活塞部件是由活塞体、活塞杆、活塞螺母、活塞环、支承环等零件组成，每级活塞体上装有不同数量的活塞环和支承环，用于密封压缩介质和支承活塞重量。活塞环采用铸铁环或填充聚四氟乙烯塑料环；当压力较高时也可以采用铜合金活塞环；支承环采用四氟或直接在活塞体上浇铸轴承合金。 活塞与活塞杆采用螺纹连接，紧固方式有直接紧固法，液压拉伸法，加热活塞杆尾部法等，加热活塞杆尾部使其热胀产生弹性伸长变形，将紧固螺母旋转一定角度拧至规定位置后停止加热，待杆冷却后恢复变形，即实现紧固所需的预紧力。活塞杆为钢件锻制成，经调质处理及表面进行硬化处理，有较高的综合机械性能和耐磨性。活塞体的材料一般为铝合金或铸铁。
DXS系列半封闭螺杆压缩机操作维护手册 A5N, B5N, C5N
目录1. 总论 1．1 概述 1．2 压缩机型号 1．3 物理参数 1．4 电气参数 1．5 上紧螺栓扭矩、次序和位置 1．6 拆下的零件 1．7 吊装压缩机 1．8 压缩机油路 1．9 能量控制系统 2. 压缩机拆卸和安装 2．1 概述 2．2 操作 2．3 断开电源 2．4 在维修压缩机前回收制冷剂 2．5 维修后抽真空 2．6 能量调节电磁阀 2．7 容量控制活塞与卸载弹簧 2．8 油加热器 2．9 油过滤器 2．10 进气过滤器 2．11 转子座与排气座 2．12 螺杆转子 2．13 轴承 2．14 排气消声器与排气止回钮 2．15 电机转子与定子 2．16 维护要求 3．零件清单
1. 总论 1．1 概述 DXS系列压缩机是一种半封闭喷油双螺杆压缩机。 约克DXS系列压缩机是为满足制冷和空调要求而设计的，使用R-22或R-407C冷媒的工业用螺杆式压缩机。不同螺杆转子直径的压缩机制冷量不同。 DXS系列压缩机采用了专利技术的新型转子型线，保证了压缩机在不同的工况条件下都具有高效率。半封闭式的电机直接安装在阳转子轴上，这种结构紧凑可靠。 DXS压缩机采用了连续的容量控制方式：压缩机在最小位置启动，受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。并且，停机时容量调节弹簧能自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动。 压缩机排气座内安装有油过滤器，润滑油进入压缩机后，经过滤器过滤进入各润滑点及转子腔。 在压缩机的排气口设置有内置的消声器及止回钮。消声器能有效地降低压缩机排气口的噪声源，同时优化气流，以获得最佳性能。止回钮能够防止停机时气流反冲使转子倒转。 当冷媒为R-22时，压缩机使用约克L润滑油。当冷媒为R407C时，建议使用约克E油或POE合成润滑油。 压缩机内各接合处采用O形圈，具有极好的密封性，保证压缩机达到 3.1MPa的设计工作压力。

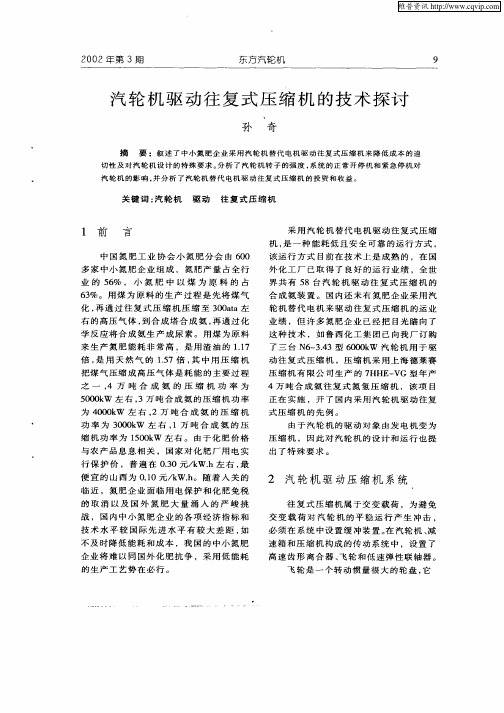

汽轮机驱动往复式压缩机的技术 孙奇 （东方汽轮机厂产品开发处） 摘要：阐述中小氮肥企业采用汽轮机替代电机驱动往复式压缩机来降低成本的迫切性对汽轮机设计的特殊要求，分析汽轮机转子的强度，系统的正常开停机和紧急停机对汽轮机的影响，以及汽轮机替代电机动驱动往复式压缩机的投资和收位置。图2 关键词：汽轮机；驱动；往复式压缩机 1前言 中国氮肥工业协会小氮肥分会由600多家中小氮肥企业组成，氮肥产量占全行业的56％，小氮肥中以煤为原料的占63％。用煤作原料的生产过程为：先将煤气化，再通过往复式压缩机压缩至29.42MPa左右的高压气体，到合成塔合成氨，再通过化学反应将合成氨生产成尿素。用煤作原料来生产氮肥能耗非常高，是用渣油的1.17倍，天然气的1.57倍。其中用压缩机把煤气压缩成高压气体是耗能的主要过程之一，40 000t合成氨的压缩机功率为5 000kW左右，30 000t 合成氨的压缩机功率为4 000kW左右，20 000t合成氨的压缩机功率为3 000kW 左右，10 000t合成氨的压缩机功率为1 500kW左右。由于化肥价格与农产品息息相关，国家现对化肥厂用电实行保护价，普遍在0.30元/kW·h左右，最便宜的山西为0.10元/kW·h。我国加入世贸组织后，氮肥企业面临用电保护和化肥免税的取消以及国外氮肥大量涌入的严峻挑战，国内中小氮肥企业的各项经济指标和技术水平较国际先进水平有较大差距，如不及时降低能耗和成本，我国的中小氮肥企业将难以同国外化肥抗争，采用低能耗的生产工艺势在必行。 采用汽轮机替代电机驱动往复式压缩机，是一种能耗低且安全可靠的运行方式。该运行方式目前在技术上是成熟的，在国外化工厂已取得了良好的运行业绩，全世界共有58台汽轮机驱动往复式压缩机的合成氨装置。国内已有氮肥企业采用汽轮机替代电机来驱动往复式压缩机的运行业绩，许多氮肥企业已经把目光瞄向了这种技术，如鲁西化工集团已向东方汽轮机厂订购了3台N6－3.43型6 000kW汽轮机用于驱动往复式压缩机，压缩机采用上海德莱赛压缩机有限公司生产的7HHE－VG型年产40 000t合成氨往复式氮氢压缩机。该项目正在实施，是国内采用汽轮机驱动往复式压缩机的最先例。 由于汽轮机的驱动对象由发电机变为压缩机，因此对汽轮机的设计和运行也提出了特殊要求。 2汽轮机驱动压缩机系统 往复式压缩机属于交变载荷，为避免交变载荷对汽轮机的平稳运行产生冲击，必须在系统中设置缓冲装置。在汽轮机、减速箱和压缩机构成的传动系统中，设置了高速齿形离合器、飞轮和低速弹性联轴器。 飞轮是一个转动惯量很大的轮盘，它的用途是补偿往复式压缩机的交变载荷。压缩机气缸的容积和压力随时间变化，这些变化势必会引起曲轴负荷的波动，
汽轮机油系统的防护措 施 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
汽轮机油系统的防护措施 1.油系统应尽量避免使用法兰连接，禁止使用铸铁阀门。 2.油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫。 2.1汽轮机的润滑油和液压调节的高低压油管道大部分布置在高温管道、热体附近，一旦油管道发生泄漏，压力油喷到高温管道、热体上即会引起着火，并且火势发展很快。因此，防止汽轮机油系统着火的重点在于防止油管道泄漏，其主要措施为：一是尽量减少使用法兰、锁母接头连接，推荐采用焊接连接，以减少火灾隐患。为了便于安装和检修，汽轮机油系统管路一般采用法兰、锁母接头连接，这种连接方式非常容易造成油的泄漏，漏出的油喷溅或渗透到热力管道或其他热体上，将会引起油系统火灾事故。二是油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫，以防止老化滋垫，或附近着火时塑料垫、橡皮垫迅速熔化失效，大量漏油。油系统法兰的垫料，要求采用厚度小于1．5mm 的隔电纸、青壳纸或其他耐油、耐热垫料，以减少结合面缝隙。锁母接
头须具有防松装置，采用软金属垫圈，如紫铜垫等。三是对小直径压力油管、表管要采取防震、防磨措施，加大薄弱部位(与箱体连接部位)的强度(如局部改用厚壁管)，以防止振动疲劳或磨损断裂引起高压油喷出着火。四是油系统管道截门、接头和法兰等附件承压等级应按耐压试验压力选用，油系统禁止使用铸铁阀门，以防止阀门爆裂漏油着火。此外，对油管道材质和焊接质量也应定期检验、监督，以防止使用年久产生缺陷，在运行中断裂漏油。 3.油管道法兰、阀门及可能漏油部位附近不准有明火，必须明火作业时要采取有效措施，附近的热力管道或其他热体的保温应紧固完整，并包好铁皮。 在油系统管道、法兰、阀门和可能漏油部位的附近，必须进行明火作业时，一定要严格执行动火工作票制度，并做好有效的防火措施，准备充足的灭火设备后方可开工，以防止泄漏的油遇明火着火，或漏出的油蒸发的蒸汽与空气混合后遇明火发生燃烧、爆炸。
螺杆压缩机操作手册 1工作原理 压缩空气冷却到接近冰点来去除压缩空气的水份，并自动排除冷凝液。 2操作程序 2.1开机前检查 2.1.1检查油位，指针就指示在“绿色”区域或“橙色”区域内。 2.1.2如果空气过滤器保养指示器上的彩色区域完全显示出来，则需要更换空气过滤器滤芯。 2.1.3开机前4小时接通电源，以便给制冷压缩机的曲轴箱加热器通电。 2.2开机 2.2.1接通电源。检查电源接通指示灯是否点亮。 2.2.2打开出气阀。 2.2.3关闭冷凝液排污阀。 2.2.4按开机按钮，压缩机开始运行，且自动运行指示灯点亮。开机后10秒，主电机由星形连续转换为△连接。同时压缩机开始加载运行。显示屏上的信息从《Auto unloaded》（自动卸载）转变为《Auto loaded》(自动加载)。 2.3运行中
2.3.1在“加载运行”过程中检查油位：油位计的指针必须指示在“绿色”区域内。如果油位指示在“LOW”（低）档，则按停机按钮，等压缩机停机后切断电源。松开加油塞一圈，让油系统泄压，等几分钟后，再向储气罐内加油至碰到加油塞。拧紧加油塞。 2.3.2如果空气过滤器保养指示器上的彩色区域完全显示出来，则切断电源并更换空气过滤器滤芯。按下按钮复位保养指示器，并复位保养报警信息。 2.3.3如果自动运行指示灯亮，则表示电脑控制器正在自动控制压缩机的运行，即：加载、卸载、电机停机和重新自动起动。 2.3.4检查显示屏 1）经常检查显示屏上的读数和信息。通常显示主显示屏，显示压缩机的排气压力、运行状态及显示屏下方功能键的功能缩写。 2）经常检查显示屏，如果报警指示灯点亮或闪烁时，则须排除故障。 3）如果一个保养计划周期超过或一个监测的易损件的保养值超过，则显示屏上会出现保养信息。此时，须执行显示出来的保养计划中的保养措施或更换该易损件，同时复位相应的定时器。 2.4停机
编号：AQ-BH-00576 ( 文档应用) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 驱动给水泵用背压式汽轮机技 术协议 Technical agreement of back pressure steam turbine for driving feed water pump
驱动给水泵用背压式汽轮机技术协 议 说明：合同有效的约定了合同双方的权利和义务,对合同的履行有积极的作用,能够较为有效的约束违约行为,能够最大程度的保障自己的合法权利，可下载收藏或打印使用（请先阅读并同意条款后使用）。 第一章性能参数 1、汽轮机型号参数： 汽轮机型号 B0.25-3.43/0.98 B0.25-1.2/0.4 形式 单级背压式 单级背压式 给水泵轴功率（KW） 汽轮机额定功率（KW） 250
250 汽轮机转速（r/min）3000 3000 转速调节范围（r/min）2000-3160 2000-3160 跳闸转速（r/min）3160 3160 进汽压力（Mpa绝压）3.43 1.2 进汽温度（℃） 435 300
排汽压力（MPa绝压）0.98 0.4 排汽温度（℃） 340 240 汽机额定进汽量（t/h）5 9 2、主要零部件材质：主轴 34CrMo 汽缸 ZG230-450 ZG20CrMo 叶轮
34CrMo 汽封 1Cr18Ni9Ti 叶片 1Cr13 喷嘴 1Cr13 滑动轴承 巴氏合金 蒸汽室及主汽门 ZG230-450 第二章结构说明 本方案汽轮机为单级背压式。汽轮机为单侧进汽，采用水平进汽和水平排汽的结构,排汽口左右对称，一侧法兰盖堵死,一侧接排汽管道或两侧接排汽管道。 主要零部件介绍
