流水灯基于Verilog语言实现及测试代码

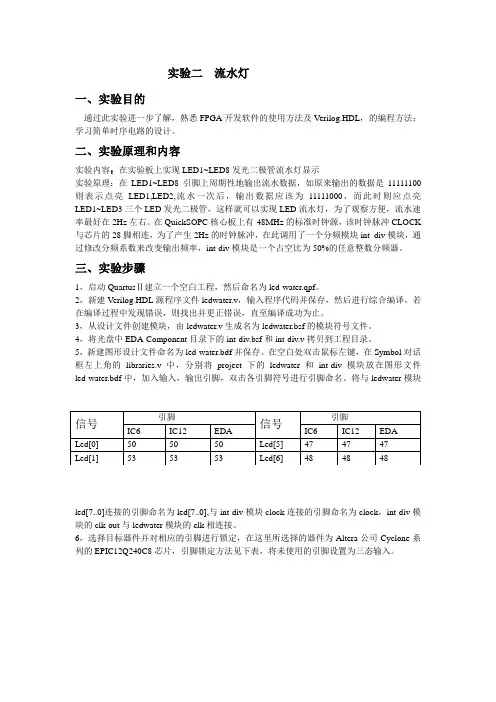

实验二流水灯一、实验目的通过此实验进一步了解，熟悉FPGA开发软件的使用方法及V erilog.HDL，的编程方法；学习简单时序电路的设计。

二、实验原理和内容实验内容：在实验板上实现LED1~LED8发光二极管流水灯显示实验原理：在LED1~LED8引脚上周期性地输出流水数据，如原来输出的数据是11111100则表示点亮LED1,LED2,流水一次后，输出数据应该为11111000，而此时则应点亮LED1~LED3三个LED发光二极管，这样就可以实现LED流水灯，为了观察方便，流水速率最好在2Hz左右。

在QuickSOPC核心板上有-48MHz的标准时钟源，该时钟脉冲CLOCK 与芯片的28脚相连，为了产生2Hz的时钟脉冲，在此调用了一个分频模块int_div模块，通过修改分频系数来改变输出频率，int-div模块是一个占空比为50%的任意整数分频器。

三、实验步骤1，启动QuartusⅡ建立一个空白工程，然后命名为led-water.qpf。

2，新建V erilog HDL源程序文件ledwater.v，输入程序代码并保存，然后进行综合编译。

若在编译过程中发现错误，则找出并更正错误，直至编译成功为止。

3，从设计文件创建模块，由ledwater.v生成名为ledwater.bsf的模块符号文件。

4，将光盘中EDA-Component目录下的int-div.bsf和int-div.v拷贝到工程目录。

5，新建图形设计文件命名为led-water.bdf并保存。

在空白处双击鼠标左键，在Symbol对话框左上角的libraries.v中，分别将project下的ledwater和int-div模块放在图形文件led-water.bdf中，加入输入，输出引脚，双击各引脚符号进行引脚命名。

将与ledwater模块led[7..0]连接的引脚命名为led[7..0],与int-div模块clock连接的引脚命名为clock，int-div模块的clk-out与ledwater模块的clk相连接。

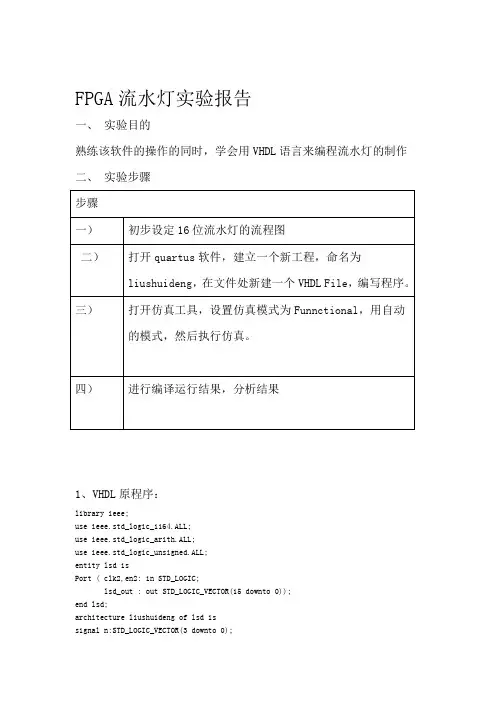

FPGA流水灯实验报告一、实验目的熟练该软件的操作的同时，学会用VHDL语言来编程流水灯的制作二、实验步骤1、VHDL原程序：library ieee;use ieee.std_logic_1164.ALL;use ieee.std_logic_arith.ALL;use ieee.std_logic_unsigned.ALL;entity lsd isPort ( clk2,en2: in STD_LOGIC;lsd_out : out STD_LOGIC_VECTOR(15 downto 0));end lsd;architecture liushuideng of lsd issignal n:STD_LOGIC_VECTOR(3 downto 0);signal m:std_logic_vector(1 downto 0); signal k:std_logic;beginprocess(clk2,en2)beginif clk2'event and clk2='1'thenif en2='1' thenif m= thenm<=;k<=not k;else m<=m+;end if;end if;end if;end process;process(k)beginif k'event and k='1' thencase n iswhenlsd_out<=whenlsd_out<=when 0=>lsd_out<=when 1=>lsd_out<=when 0=>lsd_out<=when 1=>lsd_out<=when 0=>lsd_out<=when 1=>lsd_out<=when @0=>lsd_out<=when @1=>lsd_out<=when A0=>lsd_out<=when A1=>lsd_out<=when H0=>lsd_out<=when H1=>lsd_out<=0000000000000;when I0=>lsd_out<=0000000000000;when I1=>lsd_out<=@0000000000000;end case;n<=n+end if;end process;end liushuideng;2、实验过程：1）打开quartus软件，建立一个新工程，命名为liushuideng，在文件处新建一个VHDL File，编写程序。

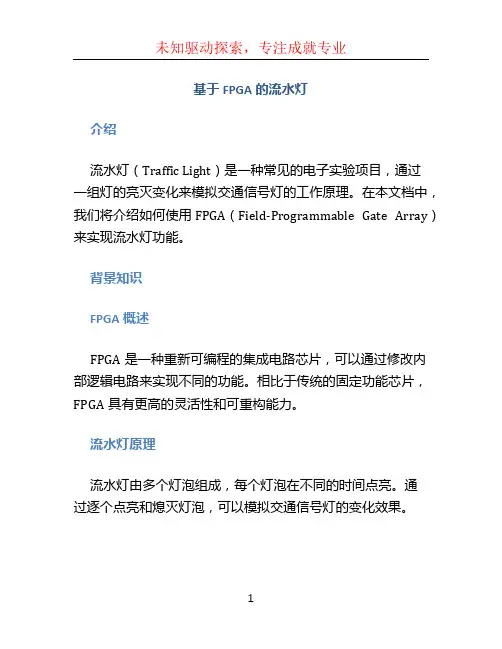

基于FPGA的流水灯介绍流水灯（Traffic Light）是一种常见的电子实验项目，通过一组灯的亮灭变化来模拟交通信号灯的工作原理。

在本文档中，我们将介绍如何使用FPGA（Field-Programmable Gate Array）来实现流水灯功能。

背景知识FPGA概述FPGA是一种重新可编程的集成电路芯片，可以通过修改内部逻辑电路来实现不同的功能。

相比于传统的固定功能芯片，FPGA具有更高的灵活性和可重构能力。

流水灯原理流水灯由多个灯泡组成，每个灯泡在不同的时间点亮。

通过逐个点亮和熄灭灯泡，可以模拟交通信号灯的变化效果。

硬件设计硬件平台选择在本项目中，我们选择使用一块FPGA开发板作为硬件平台。

开发板上集成了FPGA芯片以及所需的外围器件，方便我们进行流水灯的实验。

硬件连接将FPGA开发板上的LED灯连接到FPGA芯片的GPIO（通用输入输出）引脚上。

通过配置FPGA芯片的GPIO引脚为输出模式，我们可以控制LED灯的亮灭状态。

软件设计硬件描述语言（HDL）为了描述FPGA中的逻辑电路，我们需要使用一种称为硬件描述语言（Hardware Description Language）的工具。

常用的硬件描述语言有Verilog和VHDL两种。

Verilog代码示例以下是一个使用Verilog描述的简单流水灯控制器的例子：module led_controller (input wire clk, // 时钟输入output wire [7:0] led // LED灯控制输出);reg [25:0] counter; // 计数器always @(posedge clk) beginif (counter == 0)led <= 8'h01; // 第一个灯亮else if (counter == 500000)led <= 8'h02; // 第二个灯亮else if (counter == 1000000)led <= 8'h04; // 第三个灯亮else if (counter == 1500000)led <= 8'h08; // 第四个灯亮else if (counter == 2000000)led <= 8'h10; // 第五个灯亮else if (counter == 2500000)led <= 8'h20; // 第六个灯亮else if (counter == 3000000)led <= 8'h40; // 第七个灯亮else if (counter == 3500000)led <= 8'h80; // 第八个灯亮counter <= counter + 1'b1;endendmodule在该代码中，我们定义了一个8位宽的led输出端口和一个26位宽的计数器。

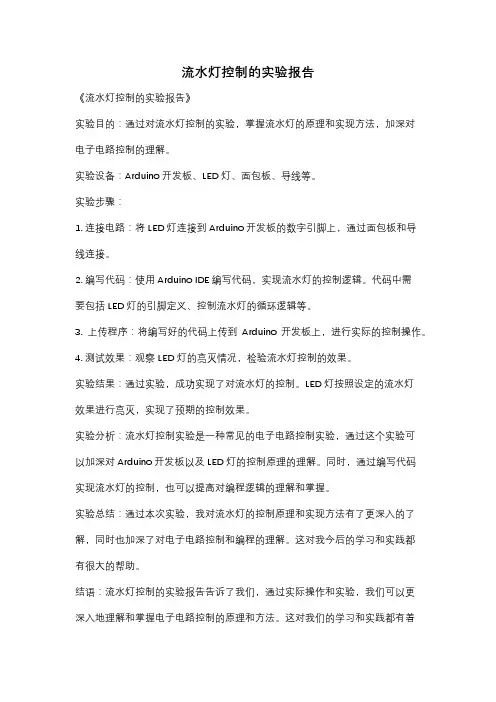

流水灯控制的实验报告
《流水灯控制的实验报告》
实验目的：通过对流水灯控制的实验，掌握流水灯的原理和实现方法，加深对
电子电路控制的理解。

实验设备：Arduino开发板、LED灯、面包板、导线等。

实验步骤：
1. 连接电路：将LED灯连接到Arduino开发板的数字引脚上，通过面包板和导
线连接。

2. 编写代码：使用Arduino IDE编写代码，实现流水灯的控制逻辑。

代码中需
要包括LED灯的引脚定义、控制流水灯的循环逻辑等。

3. 上传程序：将编写好的代码上传到Arduino开发板上，进行实际的控制操作。

4. 测试效果：观察LED灯的亮灭情况，检验流水灯控制的效果。

实验结果：通过实验，成功实现了对流水灯的控制。

LED灯按照设定的流水灯
效果进行亮灭，实现了预期的控制效果。

实验分析：流水灯控制实验是一种常见的电子电路控制实验，通过这个实验可
以加深对Arduino开发板以及LED灯的控制原理的理解。

同时，通过编写代码
实现流水灯的控制，也可以提高对编程逻辑的理解和掌握。

实验总结：通过本次实验，我对流水灯的控制原理和实现方法有了更深入的了解，同时也加深了对电子电路控制和编程的理解。

这对我今后的学习和实践都
有很大的帮助。

结语：流水灯控制的实验报告告诉了我们，通过实际操作和实验，我们可以更
深入地理解和掌握电子电路控制的原理和方法。

这对我们的学习和实践都有着
重要的意义。

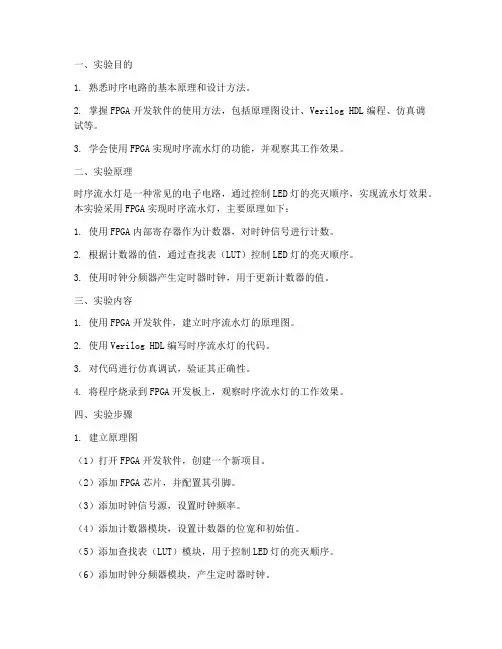

一、实验目的1. 熟悉时序电路的基本原理和设计方法。

2. 掌握FPGA开发软件的使用方法，包括原理图设计、Verilog HDL编程、仿真调试等。

3. 学会使用FPGA实现时序流水灯的功能，并观察其工作效果。

二、实验原理时序流水灯是一种常见的电子电路，通过控制LED灯的亮灭顺序，实现流水灯效果。

本实验采用FPGA实现时序流水灯，主要原理如下：1. 使用FPGA内部寄存器作为计数器，对时钟信号进行计数。

2. 根据计数器的值，通过查找表（LUT）控制LED灯的亮灭顺序。

3. 使用时钟分频器产生定时器时钟，用于更新计数器的值。

三、实验内容1. 使用FPGA开发软件，建立时序流水灯的原理图。

2. 使用Verilog HDL编写时序流水灯的代码。

3. 对代码进行仿真调试，验证其正确性。

4. 将程序烧录到FPGA开发板上，观察时序流水灯的工作效果。

四、实验步骤1. 建立原理图（1）打开FPGA开发软件，创建一个新项目。

（2）添加FPGA芯片，并配置其引脚。

（3）添加时钟信号源，设置时钟频率。

（4）添加计数器模块，设置计数器的位宽和初始值。

（5）添加查找表（LUT）模块，用于控制LED灯的亮灭顺序。

（6）添加时钟分频器模块，产生定时器时钟。

2. 编写Verilog HDL代码（1）创建一个名为`seq_led`的模块，包含以下端口：- `clk`：时钟信号输入- `rst`：复位信号输入- `led`：LED灯输出（2）在模块内部，定义以下信号：- `count`：计数器信号- `led_pattern`：查找表输出信号（3）编写代码实现以下功能：- 初始化计数器和查找表输出信号。

- 在每个时钟周期，对计数器进行加1操作。

- 根据计数器的值，通过查找表输出对应的LED灯亮灭顺序。

3. 仿真调试（1）将编写好的代码添加到原理图中。

（2）设置仿真参数，包括时钟频率、仿真时间等。

（3）启动仿真，观察LED灯的亮灭顺序是否符合预期。

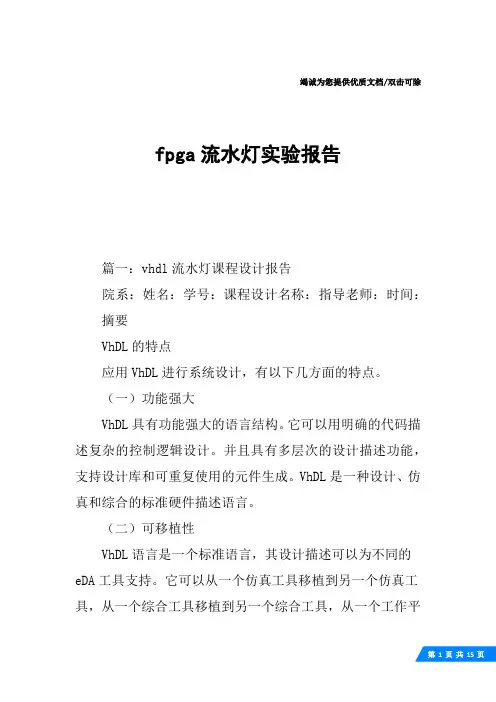

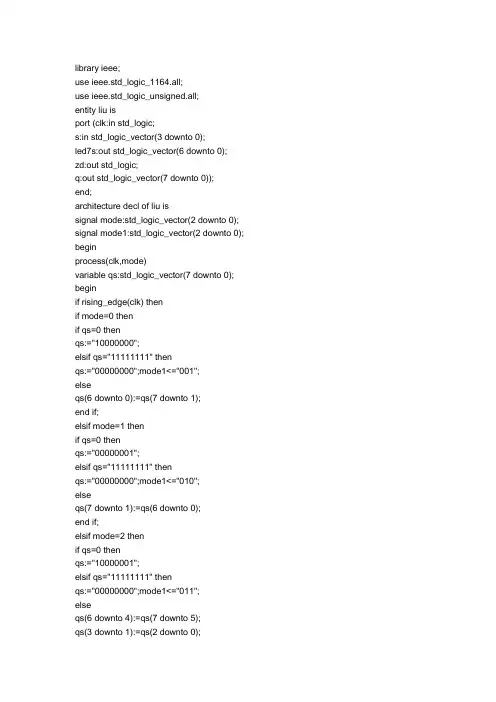

竭诚为您提供优质文档/双击可除fpga流水灯实验报告篇一：vhdl流水灯课程设计报告院系：姓名：学号：课程设计名称：指导老师：时间：摘要VhDL的特点应用VhDL进行系统设计，有以下几方面的特点。

（一）功能强大VhDL具有功能强大的语言结构。

它可以用明确的代码描述复杂的控制逻辑设计。

并且具有多层次的设计描述功能，支持设计库和可重复使用的元件生成。

VhDL是一种设计、仿真和综合的标准硬件描述语言。

（二）可移植性VhDL语言是一个标准语言，其设计描述可以为不同的eDA工具支持。

它可以从一个仿真工具移植到另一个仿真工具，从一个综合工具移植到另一个综合工具，从一个工作平台移植到另一个工作平台。

此外，通过更换库再重新综合很容易移植为AsIc设计。

（三）独立性VhDL的硬件描述与具体的工艺技术和硬件结构无关。

设计者可以不懂硬件的结构，也不必管最终设计实现的目标器件是什么，而进行独立的设计。

程序设计的硬件目标器件有广阔的选择范围，可以是各系列的cpLD、FpgA及各种门阵列器件。

（四）可操作性由于VhDL具有类属描述语句和子程序调用等功能，对于已完成的设计，在不改变源程序的条件下，只需改变端口类属参量或函数，就能轻易地改变设计的规模和结构。

（五）灵活性VhDL最初是作为一种仿真标准格式出现的，有着丰富的仿真语句和库函数。

使其在任何大系统的设计中，随时可对设计进行仿真模拟。

所以，即使在远离门级的高层次（即使设计尚未完成时），设计者就能够对整个工程设计的结构和功能的可行性进行查验，并做出决策。

VhDL的设计结构VhDL描述数字电路系统设计的行为、功能、输入和输出。

它在语法上与现代编程语言相似，但包含了许多与硬件有特殊关系的结构。

VhDL将一个设计称为一个实体entity（元件、电路或者系统），并且将它分成外部的可见部分（实体名、连接）和内部的隐藏部分（实体算法、实现）。

当定义了一个设计的实体之后，其他实体可以利用该实体，也可以开发一个实体库。

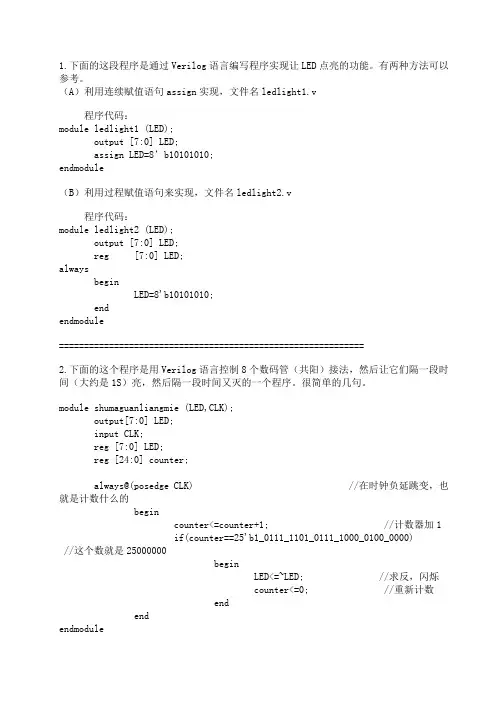

1.下面的这段程序是通过Verilog语言编写程序实现让LED点亮的功能。

有两种方法可以参考。

（A）利用连续赋值语句assign实现，文件名ledlight1.v程序代码：module ledlight1 (LED);output [7:0] LED;assign LED=8’b10101010;endmodule（B）利用过程赋值语句来实现，文件名ledlight2.v程序代码：module ledlight2 (LED);output [7:0] LED;reg [7:0] LED;alwaysbeginLED=8'b10101010;endendmodule=============================================================2.下面的这个程序是用Verilog语言控制8个数码管（共阳）接法，然后让它们隔一段时间（大约是1S）亮，然后隔一段时间又灭的一个程序。

很简单的几句。

module shumaguanliangmie (LED,CLK);output[7:0] LED;input CLK;reg [7:0] LED;reg [24:0] counter;always@(posedge CLK) //在时钟负延跳变，也就是计数什么的begincounter<=counter+1; //计数器加1if(counter==25'b1_0111_1101_0111_1000_0100_0000) //这个数就是25000000beginLED<=~LED; //求反，闪烁counter<=0; //重新计数endendendmodule=================================================================3.下面的这个程序是用Verilog语言控制8个数码管（共阳）接法，然后让它们隔一段时间（大约是1S）依次点亮，然后循环，意思就是一个流水灯程序。

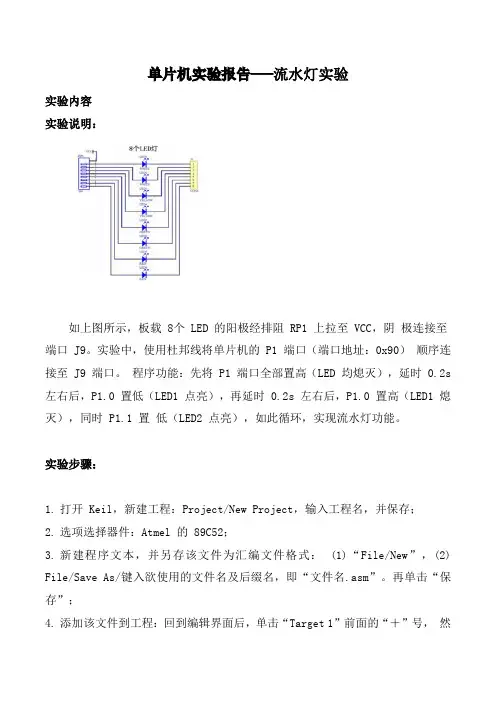

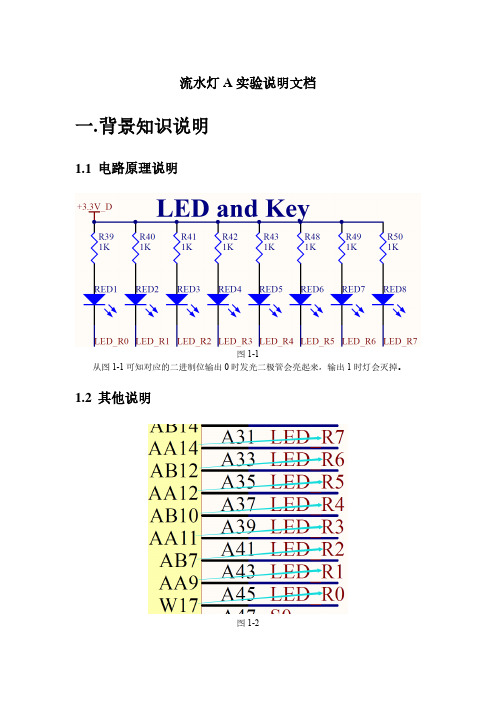

流水灯实验实验内容实验说明：如上图所示，板载 8个 LED 的阳极经排阻 RP1 上拉至 VCC，阴极连接至端口 J9。

实验中，使用杜邦线将单片机的 P1 端口（端口地址：0x90）顺序连接至 J9 端口。

程序功能：先将 P1 端口全部置高（LED 均熄灭），延时 0.2s 左右后，P1.0 置低（LED1 点亮），再延时 0.2s 左右后，P1.0 置高（LED1 熄灭），同时 P1.1 置低（LED2 点亮），如此循环，实现流水灯功能。

实验步骤：1.打开 Keil，新建工程：Project/New Project，输入工程名，并保存；2.选项选择器件：Atmel 的 89C52；3.新建程序文本，并另存该文件为汇编文件格式： (1)“File/New”，(2) File/Save As/键入欲使用的文件名及后缀名，即“文件名.asm”。

再单击“保存”；4.添加该文件到工程：回到编辑界面后，单击“Target 1”前面的“＋”号，然后在“Source Group 1”上单击右键，单击“Add File to Group ‘Source Group 1’”，选择刚才新建的汇编文件。

5.在 keil 的汇编文件中输入程序代码，并编译，调试。

6.编译通过后，将生成的HEX文件下载到单片机实验板中，观察实验现象。

参考代码：（1）ORG 0000HLJMP STARTSTART:MOV A, #0FFHCLR CMOV R2, #8LOOP1:RRC AMOV P1,ALCALL DELAYDJNZ R2,LOOP1SJMP STARTDELAY: MOV R3,#7D1: MOV R4,#50D2: MOV R5,#250DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND（2）ORG 0000HLJMP START START:MOV A, #00H SETB CMOV R2, #8LOOP1: RRC A MOV P1,ALCALL DELAYDJNZ R2, LOOP1 SJMP START DELAY: MOV R3, #7 D1: MOV R4, #50 D2: MOV R5, #250 DJNZ R5, $DJNZ R4, D2DJNZ R3, D1RETEND（3）ORG 0000HLJMP START START: MOV A, #00H SETB CMOV R2, #8LOOP1: RRC AMOV P1,ALCALL DELAYDJNZ R2, LOOP1 MOV R2, #7LOOP2: RLC AMOV P1,ALCALL DELAYDJNZ R2,LOOP2 SJMP START DELAY: MOV R3, #7 D1: MOV R4, #50D2: MOV R5, #250 DJNZ R5, $DJNZ R4, D2DJNZ R3, D1RETEND实验结果。

一、新建工程1. 打开Vivado ，界面如下：2. 点击上述界面中的Create New Project ，弹出新建工程向导，依次点击Next：3.板卡选项分别为Family: Artix-7Sub-Family: Artix-7Package: csg324Speed grade: -1Temp grade: C于是，Part选择xc7a100tcsg324-1,然后下一步点击Next Finish;二、设计文件输入1.如下图，点击输入设计程序：2.如下图，选择新建文件，依次创建4个verilog文件，文件名依次为：clock_div; ctc; s_74ls138; led_light注意：最后一个为顶层文件，文件名与项目的文件名相同，且所有名称中不能出现中文、空格和符号3.双击打开，然后输入依次设计程序：注意：每次输入一个设计程序最好保存一次，保存操作如下图然后重复步骤，将4个设计程序依次输入保存4.添加仿真文件：5.进入仿真，点击 Run Simulation Run Behavioral Simulation6.调节缩小按钮，将间隔调节为1s，方便观察实验结果，然后点击上方运行按钮进行仿真，接着点击弹出的信息条的Background将其隐藏，即可看到完整的仿真循环结果7.仿真结果如下图：三、下板操作1.仿真完成后，先关闭仿真，操作如下图：2.接着进行下一步综合，如下图操作：3.综合处成功后，要进行实现操作，如下图：4.实现成功后进行下一步，管脚约束，操作如下图：注意:此处需用到板卡手册，请使用老师群共享的文件“Nexys4-DDR_r m”，此为配适的较新版本，否则可能出现错误5.约束文件生成后，更改为I/O操作界面：6.此处不能使用默认电压值，否则会报错，更改电压值为，然后将时钟引脚接至E3，复位引脚接至C12，y0至y7输出接至V16、T15、U14、T16、V15、V14、V15、V11，引脚的连接方式有三种，所有操作如下图：7．约束完成后，关闭保存：8.在源程序文档中的约束文件中可以看到刚才操作生成的约束文件，也可以直接在约束文件中直接输入代码来完成管教的约束和更改：9.约束完成后，生成编程文件：10.此时需要连接板卡到电脑，在此之前需要对板卡进行设置：11.连接电脑，打开电源开关，等待驱动安装完成后，打开Hardware Manager Open a new hardware target 在跳出的提示框中一直点击Next，不需更改，直到Finish Program device 选择板卡xc7a100t_0 在跳出的选择框中点击ok，这时就可以观察到仿真结果中的流水灯效果，以上为识别板卡到把编程文件下载到板卡的无脑操作，具体步骤请看下图：12.观察到板卡上的实验结果正确后，实验到此结束，关闭板卡的电源开关，拔出板卡，以上。
