机械制造技术基础复习题
一、填空题
1．刀具前角是指前刀面与基面的夹角
4. 粗磨时，应选择软砂轮，精磨时应选择紧密组织砂轮。
5．刀具后角是指主后面与切削平面间的夹角
6．工序是指一个工人在一台机床上对一个（或多个）零件所连续完成的那部分工艺过程。11．定位基准与工序基准不一致引起的定位误差称（基准不重合）误差，工件以平面定位时，可以不考虑（基准位置误差。
14．一个浮动支承可以消除（1）个自由度，一个长的v 型块可消除（4 ）个自由度。15．工艺过程是指用机械加工方法直接改变原材料或毛坯的形状、尺寸和性能，使之成为合格零件的过程。
简述切削变形的变化规律，积屑瘤对变形有什么影响？积屑瘤高度Hb T，引起刀具前角增加，使A h J
当高速切削时，宜选用（硬质合金）刀具；粗车钢时，应选用（YT5 ）。
3. 精车铸铁时应选用（YG3、YT10、YG8）;粗车钢时，应选用（YT5、YG6、YT30）。
4. CA6140车床可加工公制，英制，模数和径节等四种螺纹。
6?当主偏角增大时，刀具耐用度（增加，减少），当切削温度提高时，耐用度（增加、减少）。
11. 定位基准面和定位元件制造误差引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。
12. 机床制造误差是属于（系统）误差，一般工艺能力系数C p应不低于（二级）。
12. 测量误差是属于（系统、随机）误差，对误差影响最大的方向称误差敏感方向。
13. 夹紧力的方向应与切削力方向（相同，相反），夹紧力的作用点应该（靠近，远离）工件加工表面。
8. 机床的基本参数包括尺寸，运动，力
5. 粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮
14. 辅助支承可以消除（0）个自由度，限制同一自由度的定位称（完全定位、过定位）。
2.当工件材料硬度提高时，切削力（增加，减少）；
当切削速度提高时，切削变形（增加、减少）。
3 .制造复杂刀具宜选用（高速钢、硬质合金）；粗车钢时，应选用（YT5、YG6、YT30）。
5. 粗加工时应选择（水溶液、切削油），粗磨时，应选择（软、硬）砂轮。
6. 精基准的选择原则是—基准重合、统一、自为、互为、反复加工原则
7 进给量越大，表面粗糙度（愈高，愈低）；精加工孔时，应选择（拉刀、麻花钻）刀具8．机床的运动按其功用可分为成形运动，辅助运动两大类。
11．夹紧力作用点应（靠近，远离）工件的加工表面；工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。
12．完全互换法适用于（大量，单件）生产，所有零件公差之和应（大于，小于）装配公差。
13．工艺系统刚度等于（Fy/y，Fz/y ），工艺系统刚度大，误差复映（大，小）。
14．一个支承钉可以消除1个自由度，消除六个自由度的定位称（完全定位、过定位）。15．生产类型通常分为.单件，成批，大量生产三种。金属切削过程的本质是什么？如何减少金属切削变形？被切金属在刀刃的挤压作用下，产生剪切滑移变形，并转变为切屑的过程。要减少切削变
形，可增大前角，提高速度，增大进给量，适当提高工件材料硬度。
8 ?机床型号由字母，数字按一定规律排列组成，其中符号C代表（车床、钻床）
4．在钻床上钻孔时，（钻头的旋转）是主运动，钻头的直线移动是进给运动。
6．切削热传出的四条途径是：切屑、工件、刀具和（周围的介质）。
7．切削热的三个主要来源是：第一变形区的切屑变形，（切屑与前刀面的摩擦），工件与后刀面的摩擦。
8. Z3040中，“Z ”的含义是钻床，“40'的含义是（最大钻孔直径400mm）
9. 在机床型号CM6132中，字母C表示车床，主参数32的含义是（可加工最大工件直径为
320mm）。
10. —般大平面限制了工件的3个自由度，窄平面限制了工件的（2）个自由度。
11 ?机床夹具的定位误差主要由基准不重合误差和基准位移误差引起。
12.根据六点定位原理分析工件的定位方式分为（完全定位）、部分定位、过定位和欠定位
13生产类型可分为单件生产、成批生产和（大批大量生产）。
14把工艺过程划分为不同层次的单元，他们分别是工序、安装、（工步）、工作行程。
15. 加工表面层的物理、力学性能的变化主要表现为：表面层的（加工硬化）、金相组织的变
化、表面层的残余应力。
20.工件以内孔定位常用的定位元件有（定位销）和定位心轴两种。
23. 从几何因素分析减小加工表面粗糙度常用的措施有减小主偏角、减小副偏角和减小进给
量f
27. 工艺基准可分为下列几类：定位基准、（测量基准）、装配基准、工序基准。
28. 机器的装配精度一般包括零部件间的（位置精度）、配合精度、运动精度。
31 保证装配精度的工艺方法互换法，选配法，修配法，调整法
30.零件的加工精度包括形状精度（轨迹法，展成法，成形法），尺寸精度，位置精度
29. （柔性制造）、集成制造、智能制造是制造技术发展的三个阶段。
三、单项选择题
1. 普通车床的传动系统中，属于内联系传动链的是：C
A、主运动传动链
B、机动进给传动链
C、车螺纹传动链
D、快速进给传动链
2. 外圆磨床的主运动是：B
A、工件的旋转运动
B、砂轮的旋转运动
C、工作台的移动运动
D、砂轮架的移动运动
4. 通过切削刃选定点的基面是：A
A、垂直于主运动方向的平面；
B、与切削速度相平行的平面；
C、与过渡表面相切的表面
D、垂直于切削刃的平面
5. 工件在夹具中安装时，绝对不允许采用：D
A、完全定位
B、不完全定位
C、过定位
D、欠定位
6.基准不重合误差的大小主要与哪种因素有关：C
1．刀具后角是指后刀面与切削平面间的夹角。 3．精车铸铁时应选用（YG3）；粗车钢时，应选用（YT5）。 4．当进给量增加时，切削力（增加），切削温度（增加）。 8．机床型号由字母与数字按一定规律排列组成，其中符号C代表（车床）。 11．定位基准与工序基准不一致引起的定位误差称（基准不重合）误差，工件以平面定位时，可以不考虑（基准位置）误差。 12．机床制造误差是属于（系统）误差，一般工艺能力系数C p应不低于（二级）。 15．工艺过程是指用机械加工方法直接改变原材料或毛坯的形状、尺寸和性能，使之成为合格零件的过程。 一、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分） 变形规律：ro↑，Λh↓；Vc↑，Λh↓；f↑, Λh↓; HB↑, Λh↓ 积屑瘤高度Hb↑,引起刀具前角增加，使Λh↓ 六、加工下述零件，以B面定位，加工表面A，保证尺寸10＋0.2mm，试画出尺寸链并求出工序尺寸L及公差。（8分） L＝mm 2201.0- 九、在六角自动车床上加工一批18 03 .0 08 .0 φ+-mm滚子，用抽样检验并计算得到全部工件的平均尺寸为Φ17.979mm，均方根偏差为0.04mm，求尺寸分散围与废品率。 尺寸分散围：17.859－18.099mm 废品率： 17.3% 1．工序是指一个工人在一台机床上对一个（或多个）零件所连续完成的那部分工艺过程。 2．剪切角增大，表明切削变形（减少）；当切削速度提高时，切削变形（减少）。 3．当高速切削时，宜选用（硬质合金）刀具；粗车钢时，应选用（YT5）。 4．CA6140车床可加工公制，英制，模数和径节等四种螺纹。 5．不经修配与调整即能达到装配精度的方法称为（互换法）。 6．当主偏角增大时，刀具耐用度（减少），当切削温度提高时，耐用度（减少）。 11．定位基准面和定位元件制造误差引起的定位误差称（基准位置）误差，工件以平面定位时，可以不考虑（基准位置）误差。 12．测量误差是属于（随机）误差，对误差影响最大的方向称误差敏感方向。 13．夹紧力的方向应与切削力方向（相同），夹紧力的作用点应该（靠近）工件加工表面。 一、金属切削过程的本质是什么？如何减少金属切削变形？（8分）
Comment [u1]: 这几种属于传统的切 削加工，特种加工包括：电火花成型加工和电火花线切割加工,超声波加工等 1 1.制造工艺过程：技术准备，机械加工，热处理，装配等一般称为制造工艺过程。 2.机械加工由若干工序组成。工序又可分为 安装，工位，工步，走刀。 3.按生产专业化程度不同可将生产分为三种类型：单件生产，成批（小批,中批,大批）生产，大量生产。 4.材料去除成型加工包括 传统的切削加工和特种加工。 5.金属切削加工的方法有 车削，钻削，镗削，铣削，磨削，刨削。 6.工件上三个不断变化的表面 待加工表面，过渡表面（切削表面）， 已加工表面。（详见P58） 7.切削用量是以下三者的总称。 （1）切削速度，主运动的速度。 （2）进给量， 在主运动一个循环内刀具与工件之间沿进给方向相对移动的距离。（3）背吃刀量 工件上待加工表面和已加工表面件的垂直距离。8.母线 和 导线 统称为形成表面的 发生线。9.形成发生线的方法 成型法，轨迹法，展成法，相切法。10.表面的成型运动是保证得到工件要求的表面形状的运动。 11.机床的分类：（1）按机床万能性程度分为：通用机床，专门化机床，专用机床。 （2）按机床精度分为：普通机床，精密机床，高精度机床。（3）按自动化程度分为：一般机床，半自动机床，自动机床。（4）按重量分为：仪表机床，一般机床，大型机床，重型机床。 （5）按机床主要工作部件数目分为：单刀机床，多刀机床，单轴机床，多轴机床。（6）按机床具有的数控功能分:普通机床，一般数控机床，加工中心，柔性制造单元等。 12.机床组成：动力源部件，成型运动执行件，变速传动装置，运动控制装置，润滑装置，电气系统零部件，支承零部件，其他装置。 13.机床上的运动：（1）切削运动（又名表面成型运动），包括： 1、主运动 使刀具与工件产生相对运动，以切削工件上多余金属的基本运动。 2、进给运动 不断将多 建议收藏下载本文，以便随时学习！ 我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙
机械制造技术基础 作业集A（1、3、5章） 姓名： ____________________ 班级： ____________________ 任课教师：______________ 新疆大学机械工程学院机械自动化教研室 早热木·依玛尔 年月日 目录 第一章机械加工方 法 ....................................................... ........................................ 一、填空题............................................................................................................................... 二.简答题.................................................................................................................................. 第三章金属切削机 床 ....................................................... .................................... 一、单项选择题....................................................................................................................... 二、填空题............................................................................................................................... 三、综合题............................................................................................................................... 第五章机械制造质量分析与控制练习 题 ....................................................... ..... 一、单项选择......................................................................................................................... 二、多项选择.........................................................................................................................
安 徽 工 业 大 学 工 商 学 院 试 题 纸（C3） 五.计算分析题（45分） 5-1在无心磨床上磨削销轴外圆，要求外径0.016 0.04312d mm φ--=。抽取一批零件，经实测后计算得到11.947x mm =， 0.005mm σ=，其尺寸分布符合正态分布。试画出销轴直径尺寸分布图并分析该工序的加工质量。（10分） 5-2铣削题5-2图所示一批工件上的键槽,以圆柱面0 d d δφ-在90α=o 的V 形块定位。求加工尺寸为1A 时的误差。 （10分） 题5-2图 铣削键槽工序简图及工件在V 形块定位时的基准位移误差
安徽工业大学工商学院试题纸（C4） 5-3车削加工短圆柱工件（见题5-3图）。设工件重力100 W N =，主轴转速1000/min n r =，不平衡质量m到旋转中心的距离5mm ρ=，工艺系统的刚度为4 310/ xt k N mm =?。（5分） 求①离心力 Q F； ②在半径（加工误差敏感）方向上的加工误差 r ? 题5-3图惯性力引起的加工误差 5-4.分析CA6140型卧式车床主轴箱传动系统(见题图)。（10分） 求①以主电机为首件、主轴为末端件，写出其主轴转速的运动平衡式； ②分析主运动传动系统主轴反转时的传动级数； ③计算主轴的最高转速和最低转速。 题5-4图CA6140型卧式车床主轴箱传动系统图 m VI ax n min VI n VI n
安 徽 工 业 大 学 工 商 学 院 试 题 纸（C5） 5-5. 一次加工满足多个设计尺寸要求时工序尺寸及公差的计算（10分） 齿轮上内孔及键槽的加工顺序如下： 工序1：镗内孔至0.062 39.6φ+； 工序2：插槽至尺寸1A ； 工序3：热处理—淬火； 工序4：磨内孔至0.039 40φ+， 同时保证键槽深度0.2 043.3+。 求：① 做出尺寸链图； ②按照加工顺序确定封闭环； ③画箭头分出增环和减环； ④中间工序尺寸1A 的计算。 题5-5图 齿轮孔及键槽加工的工艺尺寸链
机械制造技术基础知 识点整理
1.制造工艺过程：技术准备，机械加工，热处理，装配等一般称为制造工艺过程。 2.机械加工由若干工序组成。工序又可分为安装，工位，工步，走刀。 3.按生产专业化程度不同可将生产分为三种类型：单件生产，成批（小批,中批,大批）生产，大量生产。 4.材料去除成型加工包括传统的切削加工和特种加工。 5.金属切削加工的方法有车削，钻削，镗削，铣削，磨削，刨削。 6.工件上三个不断变化的表面待加工表面，过渡表面（切削表面），已加工表面。（详见P58） 7.切削用量是以下三者的总称。 （1）切削速度，主运动的速度。 （2）进给量，在主运动一个循环内刀具与工件之间沿进给方向相对移动的距离。 （3）背吃刀量工件上待加工表面和已加工表面件的垂直距离。 8.母线和导线统称为形成表面的发生线。 9.形成发生线的方法成型法，轨迹法，展成法，相切法。 10.表面的成型运动是保证得到工件要求的表面形状的运动。 11.机床的分类：（1）按机床万能性程度分为：通用机床，专门化机床，专用机床。 （2）按机床精度分为：普通机床，精密机床，高精度机床。 （3）按自动化程度分为：一般机床，半自动机床，自动机床。 （4）按重量分为：仪表机床，一般机床，大型机床，重型机床。 （5）按机床主要工作部件数目分为：单刀机床，多刀机床，单轴机床，多轴机床。 （6）按机床具有的数控功能分:普通机床，一般数控机床，加工中心，柔性制造单元等。 12.机床组成：动力源部件，成型运动执行件，变速传动装置，运动控制装置，润滑装置，电气系统零部件，支承零部件，其他装置。
13.机床上的运动：（1）切削运动（又名表面成型运动），包括： 1、主运动使刀具与工件产生相对运动，以切削工件上多余金属的基本运 动。 2、进给运动不断将多余金属层投入切削，以保证切削连续进行的运 动。（可以是一个或几个） （2）辅助运动。分度运动，送夹料运动，控制运动，其他各种空程运动 14.刀具分类： （1）按刀具分为切刀，孔加工刀具，铣刀，拉刀，螺纹刀具，齿轮刀具，自动化加工刀具。 （2）按刀具上主切削刃多少分为单刃刀具，多刃刀具。 （3）按刀具切削部分的复杂程度分为一般刀具，复杂刀具。 （4）按刀具尺寸和工件被加工尺寸的关系分为定尺寸刀具，非定尺寸刀具。 （5）按刀具切削部分本身的构造分为单一刀具和复杂刀具。 （6）按刀具切削部分和夹持部分之间的结构关系分为整体式刀具和装配式刀具。 15.切刀主要包括车刀，刨刀，插刀，镗刀。 16.孔加工刀具有麻花钻，中心钻，扩孔钻，铰刀等。 17.用得最多的刀具材料是高速钢和硬质合金钢。 18.高速钢分普通高速钢和高性能高速钢。 19.高性能高速钢分钴高速钢，铝高速钢，高钒高速钢。 20.刀具的参考系分为静止（标注）角度参考系和工作角度参考系。 21.静止（标注）角度参考系由主运动方向确定，工作角度参考系由合成切削运动方向确定。 22.构成刀具标注角度参考系的参考平面有基面，切削平面，正交平面，法平面，假定工作平面，背平面。
一、名词解释 1?误差复映：由于加工系统的受力变形，工件加工前的误差以类似的形状反映到加工后的工件上去，造成加工后的误差 2?工序：由一个或一组工人在同一台机床或同一个工作地，对一个或同时对几个工件所连续完成的那一部分机械加工工艺过程 3?基准：将用来确定加工对象上几何要素间的几何关系所依据的那些点、线、面称为基准 4?工艺系统刚度：指工艺系统受力时抵抗变形的能力 5?装配精度：一般包括零、部件间的尺寸精度，位置精度，相对运动精度和接触精度等 6.刀具标注前角：基面与前刀面的夹角 7?切削速度：主运动的速度 8.设计基准：在设计图样上所采用的基准 9.工艺过程：机械制造过程中，凡是直接改变零件形状、尺寸、相对位置和性能等，使其成为成品或半成品的过程 10.工序分散：工序数多而各工序的加工内容少 11.刀具标注后角：后刀面与切削平面之间的夹角 12.砂轮的组织：磨粒、结合剂、气孔三者之间的比例关系 13.工序余量：相邻两工序的尺寸之差，也就是某道工序所切除的金属层厚度 二、单项选择 1.积屑瘤是在（3）切削塑性材料条件下的一个重要物理现象 ①低速②中低速③中速④高速 2.在正交平面内度量的基面与前刀面的夹角为（ 1） ①前角②后角③主偏角④刃倾角 3.为减小传动元件对传动精度的影响，应采用（ 2）传动 升速②降速③等速④变速 4.车削加工中，大部分切削热（4）
①传给工件②传给刀具③传给机床④被切屑所带走 5?加工塑性材料时，（2）切削容易产生积屑瘤和鳞刺。 ①低速②中速③高速④超高速 6?箱体类零件常使用（2 ）作为统一精基准 ①一面一孔②一面两孔③两面一孔④两面两孔 7?切削用量对切削温度影响最小的是（2） ①切削速度②切削深度③进给量 8?为改善材料切削性能而进行的热处理工序（如退火、正火等），通常安排在（1）进行①切削加工之前②磨削加工之前③切削加工之后④粗加工后、精加工前 9?工序余量公差等于（1） ①上道工序尺寸公差与本道工序尺寸公差之和 ②上道工序尺寸公差与本道工序尺寸公差之差 ③上道工序尺寸公差与本道工序尺寸公差之和的二分之一 ④上道工序尺寸公差与本道工序尺寸公差之差的二分之一 10.—个部件可以有（1）基准零件 ①一个②两个③三个④多个 11?汽车、拖拉机装配中广泛采用（1） ①完全互换法②大数互换法③分组选配法④修配法 12?编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（3）①工步②安装③工序④工位 13?切削加工中切削层参数不包括（4） ①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积 14.工序尺寸只有在（1）的条件下才等于图纸设计尺寸 ①工序基本尺寸值等于图纸设计基本尺寸值②工序尺寸公差等于图纸设计尺寸公差 ③定位基准与工序基准重合④定位基准与设计基准不重合 15.工艺能力系数是（1） ① T/6 ② 6 d /③ T/3 ④ 2T/3 （T 16?工件在夹具中欠定位是指（3） ①工件实际限制自由度数少于6个②工件有重复限制的自由度③工件要求限制的自由度未被限制④工件是不完全定位
机电081原创！！！ 注：本答案版本由杨林编写，由老庄制作。如有雷同，纯属抄袭！！！ 2－34 分析题图2-5所列定位方案：①指出各定位元件所限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。 a)过三通管中心打一孔，使孔轴线与管轴线ox、oz垂直相交； X方向一短V形块：Z 移动自由度和Z转动自由度 Z方向两块短V形块组合：X，Y移动自由度和X，Y转动自由度 无过定位和欠定位
b)车外圆，保证外圆与内孔同轴 长销小平面，限制X、Y、Z移动和X、Y转动 无过定位或欠定位 c)车阶梯轴外圆 卡盘限制、、、4个自由度，左顶尖限制、、、、 5个自由度，右固定 顶尖与左顶尖组合限制、、、、。、、、4个自由度被重复限制，属过定位 去掉左顶尖或去掉卡盘并改右顶尖为浮动顶尖。 d)在圆盘零件上钻孔，保证孔与外国同轴
低面限制X、Y移动、Z转动。 左V形块限制X、Y移动 右V形块限制Y移动 过定位Y移动，在左V形块y向做导向槽 e)钻铰连杆零件小头孔，保证小头孔与大头孔之间的距离及两孔的平行度。 左销钉限制X、Y移动 低面限制X、Y移动、Z转动。 右V形块限制X移动、Z转动 过定位X移动，改进：去掉V形块上的销，在x方向用导向槽 2-38 如图所示工件以外圆柱面在V型块上定位，进行插键槽工序， 已知：外径d为 mm 500 03 .0 - φ ；内径D为 mm 3005.0 + φ ，计算影响工序尺寸H的定 位误差。 解：定位误差： △dw=0.7*Td+0.5*TD=0.7*0.03+0.5*0.05=0.046 提示：工序基准为孔D下母线A，求A点在尺寸H方向上的最大变动量，即为定位误差。
第一章机械制造系统和制造技术简介 1.制造系统：制造过程及其所涉及的硬件，软件和人员组成的一个将制造资源转变为产品的有机体，称为制造系统。 2.制造系统在运行过程中总是伴随着物料流，信息流和能量流的运动。 3.制造过程由技术准备，毛坯制造，机械加工，热处理，装配，质检，运输，储存等过程组成。 4.制造工艺过程：技术准备，机械加工，热处理，装配等一般称为制造工艺过程。 5.机械加工由若干工序组成。 6.机械加工中每一个工序又可分为安装，工位，工步，走刀等。 7.工序：一个工人在一个工作地点对一个工件连续完成的那一部分工艺过程。 8.安装:在一个工序中，工件在机床或夹具中每定位和加紧一次，称为一个安装。 9.工位：在工件一次安装中，通过分度装置使工件相对于机床床身改变加工位置每占据一个加工位置称为一个工位。 10.工步：在一个工序内，加工表面，切削刀具，切削速度和进给量都不变的情况下完成的加工内容称为工步。 11.走刀：切削刀具在加工表面切削一次所完成的加工内容。 12.按生产专业化程度不同可将生产分为三种类型：单件生产，成批生产，大量生产。 13.成批生产分小批生产，中批生产，大批生产。 14.机械加工的方法分为材料成型法，材料去除法，材料累加法。 15. 材料成型法是将不定形的原材料转化为所需要形状尺寸的产品的一种工艺方法。 16.材料成型工艺包括铸造，锻造，粉末冶金，连接成型。 17.影响铸件质量关键因素是液态金属流动性和在凝固过程中的收缩性。 18.常用铸造工艺有：普通砂型铸造，熔模铸造，金属型铸造，压力铸造，离心铸造，陶瓷铸造。 19.锻造工艺分自由锻造和模膛锻造。 20.粉末冶金分固相烧结和含液相烧结。 21.连接成型分可拆卸的连接和不可拆卸的连接（如焊接，粘接，卷边接和，铆接）。 22.材料去除成型加工包括传统的切削加工和特种加工。 23.金属切削加工的方法有车削，钻削，膛削，铣削，磨削，刨削。 24.切削运动可分主运动和进给运动。 25.主运动使刀具与工件产生相对运动，以切削工件上多余金属的基本运动。 26.进给运动不断将多余金属层投入切削，以保证切削连续进行的运动。（可以是一个或几个） 27.工件上三个不断变化的表面待加工表面，过渡表面（切削表面），已加工表面。 28.切削要素包括切削用量和切削层的几何参数。 29.切削用量是切削速度，进给量，背吃刀量的总称。 30.切削速度主运动的速度。 31.进给量在主运动一个循环内刀具与工件之间沿进给方向相对移动的距离。 32.背吃刀量工件上待加工表面和已加工表面件的垂直距离。
1.刀具后角就是指后刀面与切削平面间的夹角。 3.精车铸铁时应选用(YG3);粗车钢时,应选用(YT5)。 4.当进给量增加时,切削力(增加),切削温度(增加)。 8.机床型号由字母与数字按一定规律排列组成,其中符号C代表(车床)。 11.定位基准与工序基准不一致引起的定位误差称(基准不重合)误差,工件以平面定位时,可以不考虑(基准位置)误差。 12.机床制造误差就是属于(系统)误差,一般工艺能力系数C p应不低于(二级)。 15.工艺过程就是指用机械加工方法直接改变原材料或毛坯的形状、尺寸与性能,使之成为合格零件的过程。 一、简述切削变形的变化规律,积屑瘤对变形有什么影响？(8分) 变形规律:ro↑,Λh↓;Vc↑,Λh↓;f↑, Λh↓; HB↑, Λh↓ 积屑瘤高度Hb↑,引起刀具前角增加,使Λh↓ 六、加工下述零件,以B面定位,加工表面A,保证尺寸10＋0、2mm,试画出尺寸链并求出工序尺寸L及公差。(8分) L＝mm 2201.0- 九、在六角自动车床上加工一批18 03 .0 08 .0 φ+-mm滚子,用抽样检验并计算得到全部工件的平均尺寸为Φ17、979mm,均方根偏差为0、04mm,求尺寸分散范围与废品率。 尺寸分散范围:17、859－18、099mm 废品率: 17、3% 1.工序就是指一个工人在一台机床上对一个(或多个)零件所连续完成的那部分工艺过程。 2.剪切角增大,表明切削变形(减少);当切削速度提高时,切削变形(减少)。 3.当高速切削时,宜选用(硬质合金)刀具;粗车钢时,应选用(YT5)。 4.CA6140车床可加工公制,英制,模数与径节等四种螺纹。 5.不经修配与调整即能达到装配精度的方法称为(互换法)。 6.当主偏角增大时,刀具耐用度(减少),当切削温度提高时,耐用度(减少)。 11.定位基准面与定位元件制造误差引起的定位误差称(基准位置)误差,工件以平面定位时,可以不考虑(基准位置)误差。 12.测量误差就是属于(随机)误差,对误差影响最大的方向称误差敏感方向。 13.夹紧力的方向应与切削力方向(相同),夹紧力的作用点应该(靠近)工件加工表面。 一、金属切削过程的本质就是什么？如何减少金属切削变形？(8分)
2014-2015学年第二学期机械制造技术基础作业 1、何谓切削用量三要素怎样定义?如何计算? 答：切削用量三要素：切削速度Vc、进给量f、背吃刀量ap； 切削速度Vc：主运动的速度，大多数切削加工的主运动采用回转运动。回旋体（刀具或工件）上 外圆或内孔某一点的切削速度计算公式如下： m/s或m/min式中 d——工件或刀具上某一点的回转直径（mm）; n——工件或刀具的转速（r/s或r/min）。 进给量f：进给速度Vf是单位时间的进给量，单位是mm/s (mm/min)。 进给量是工件或刀具每回转一周时两者沿进给运动方向的相对位移，单位是mm/r。 对于刨削、插削等主运动为往复直线运动的加工，虽然可以不规定进给速度却需要规定间歇进给量，其单位为mm/d.st（毫米/双行程）。 对于铣刀、铰刀、拉刀、齿轮滚刀等多刃切削工具，在它们进行工作时，还应规定每一个刀齿的进给量fz，季后一个刀齿相对于前一个刀齿的进给量，单位是mm/z(毫米/齿)。 Vf = f .n = fz . Z . n mm/s或mm/min 背吃刀量ap:对于车削和刨削加工来说，背吃刀量ap为工件上已加工表面和待加工表面的垂直距离，单位 mm。 外圆柱表面车削的切削深度可用下式计算： mm 对于钻孔工作 ap = mm 上两式中——为已加工表面直径mm；——为待加工表面直径mm。 2、刀具标注角度参考系有哪几种?它们是由哪些参考平面构成?试给这些参考平面下定义? 答：刀具标注角度的参考系主要有三种：即正交平面参考系、法平面参考系和假定工作平面参考系。 构成：⑴即正交平面参考系：由基面Pr、切削平面Ps和正平面Po构成的空间三面投影体系称为正交平面参考系。由于该参考系中三个投影面均相互垂直，符合空间三维平面直角坐标系的条件，所以，该参考系是刀具标注角度最常用的参考系。
填空题： 1．可以将零件的生产类型划分单件生产、成批生产和大量生产三种生产类型。 2．机械制造厂从原材料（或半成品）进厂一直到把成品制造出来的各有关劳动过程的总和统称为生产过程。 4．基准可分为：设计基准和工艺基准。 5．工件的装夹过程就是定位过程和夹紧过程的综合。 1工艺基准：工艺过程中所使用的基准；可分为：工序基准（工序图上，用来确定加工表面尺寸、形状和位置所依据的基准）、定位基准（在加工中用作定位的基准，而体现定位基准的定位表面，为定位基面）、测量基准、装配基准 10定位误差与夹紧误差之和称为装夹误差。 11工件装夹有找正装夹的夹具装夹两种方式；找正装夹又可分为直接找正装夹和划线找正装夹 选择题： 定位基准是指（3） 1、机床上的某些点、线、面 2、夹具上的某些点、线、面 3、工件上的某些点、线、面 4、刀具上的某些点、线、面 工序基准定义为（2） 1、设计图中所用的基准 2、工序图中所用的基准 3、装配过程中所用的基准 4、用于测量工件尺寸、位置的基准
工件以圆柱面在短V形块上定位时，限制了工件（4）个自由度。 1、5 2、 4 3、3 4、2 判断题： 轴类零件常用两中心孔作为定位基准，遵循了互为基准原则。（）错误 可调支承一般每件都要调整一次，而辅助支承可每批调整一次。（）错误 采用六个支承钉进行工件定位，则限制了工件的6个自由度。（）正确 机械产品的生产过程只包括毛坯的制造和零件的机械加工。（错误） 机械加工工艺系统由工件、刀具、夹具和机床组成。（正确）55. 工件在夹具中定位，有六个定位支承点就消除了六个自由度即为完全定位。（×） 56. 一个工序中只能包含一个安装。（×） 改错题： 名词解释： 3.工序—一个或一组工人，在一个工作地对同一个或同时 对几个工件所连续完成的那一部分工艺过程。 4.划线基准—划线时，在工件上所选定的用来确定其他点、

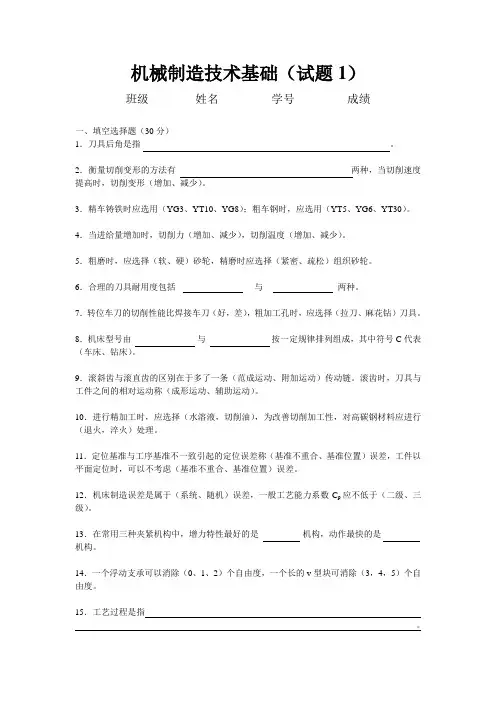

机械制造技术基础（试题1） 一、填空选择题（30分） 1．刀具后角是指。 2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。 3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。 4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。 5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。 6．合理的刀具耐用度包括与两种。 7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。 8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。 9．滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。 10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。 11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。 12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三
