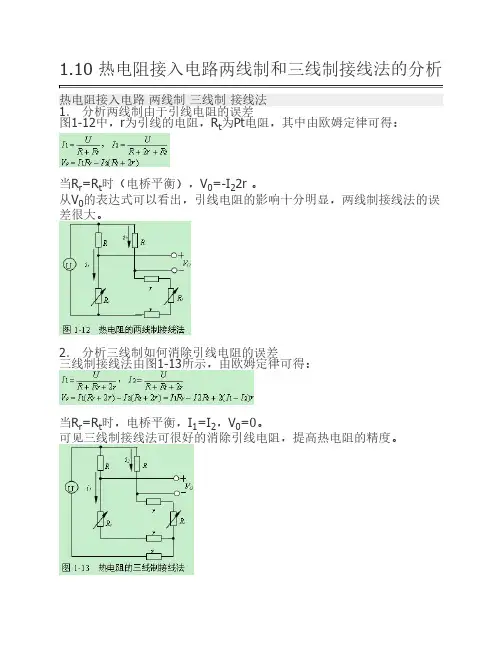

1.10 热电阻接入电路两线制和三线制接线法的分析热电阻接入电路两线制三线制接线法1．分析两线制由于引线电阻的误差图1-12中，r为引线的电阻，R t为Pt电阻，其中由欧姆定律可得：当R r=R t时（电桥平衡），V0=-I22r 。
从V0的表达式可以看出，引线电阻的影响十分明显，两线制接线法的误差很大。
2．分析三线制如何消除引线电阻的误差三线制接线法由图1-13所示，由欧姆定律可得：当R r=R t时，电桥平衡，I1=I2，V0=0。
可见三线制接线法可很好的消除引线电阻，提高热电阻的精度。
工业用热电阻温度计的使用注意事项热电阻温度计是利用导体或半导体的电阻值随温度变化的性质来测量温度的，在工业生产中广泛用来测量(-100～500)℃范围的温度，其主要特点是测温准确度高，便于自动测量。
由于热电偶在低温范围中产生的热电势小，因而对测量仪表要求严格，而采用热电阻温度计测量低温是很适宜的。
热电阻温度计按结构形式可分为普通工业型、铠装型及特殊型等。
常用的普通工业型热电阻主要有:1.铂热电阻:广泛用来测量(-200～850)℃范围内的温度。
在少数情况下，低温可测至1K，高温可测至1000℃。
其物理、化学性能稳定，复现性好，但价格昂贵。
铂热电阻与温度是近似线性关系。
其分度号主要有Pt10和Pt100。
2.铜热电阻:广泛用来测量(-50～150)℃范围内的温度。
其优点是高纯铜丝容易获得，价格便宜，互换性好，但易于氧化。
铜热电阻与温度呈线性关系。
其分度号主要有Cu50和Cu100。
铠装热电阻是在铠装热电偶的基础上发展来的，由热电阻、绝缘材料和金属套管三者组合加工而成，其特点是外形尺寸可以做得很小(最小直径可达20毫米)，因而反应速度快，有良好的机械性能，耐振耐冲击，具有良好的挠性，且不易受有害介质的侵蚀。
使用热电阻前必须检查它的好环，简易的检查方法是将热电阻从保护管中抽出，用万用表测量其电阻。
若万用表读数为“0"或者万用表读数小于R0值，则该热电阻已短路，必须找出短路处进行修复；若万用表读数为“∞"，则该热电阻已断路，不能使用；若万用表读数比R0的阻值偏高一些，说明该热电阻是正常的。

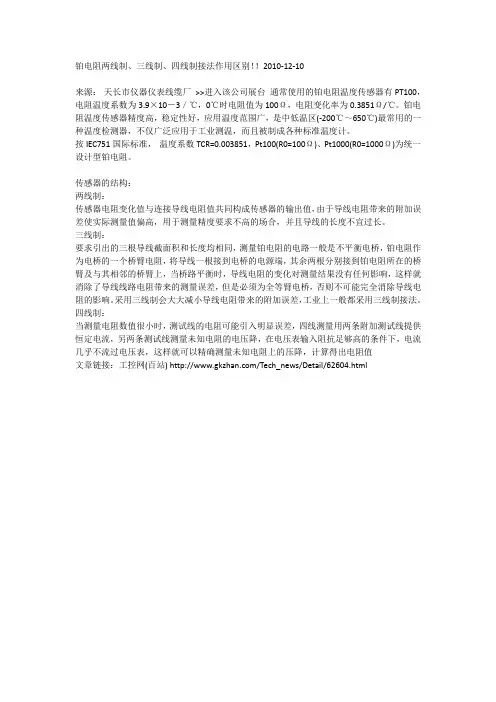

铂电阻两线制、三线制、四线制接法作用区别！！2010-12-10
来源：天长市仪器仪表线缆厂>>进入该公司展台通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200℃～650℃)最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。
按IEC751国际标准，温度系数TCR=0.003851，Pt100(R0=100Ω)、Pt1000(R0=1000Ω)为统一设计型铂电阻。
传感器的结构：
两线制：
传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：
要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：
当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值
文章链接：工控网(百站) /Tech_news/Detail/62604.html。
bk（black）黑色：般输出线输出常开bn（brown）棕色：般电源线接电源正极bu（blue）蓝色：般电源线接电源负极wh（white）白色：般输出线输出常闭npn：黑色端接负载负载另外端接电源正极pnp：黑色端接负载负载另外端接电源负极）接近开关有两线制和三线制之区别三线制接近开关又分NPN型和PNP型们接线同请见下图所示：2）两线制接近开关接线比较简单接近开关与负载串联接电源即3）三线制接近开关接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线信号应接负载而负载另端样接：对于NPN型接近开关应接电源正端；对于PNP型接近开关则应接电源0V端4）接近开关负载信号灯、继电器线圈或编程控制器PLC数字量输入模块5）需要特别注意接PLC数字输入模块三线制接近开关型式选择PLC数字量输入模块般分两类：类公共输入端电源0V电流从输入模块流出（日本模式）此时定要选用NPN型接近开关；另类公共输入端电源正端电流流入输入模块即阱式输入（欧洲模式）此时定要选用PNP型接近开关千万要选错了6）两线制接近开关受工作条件限制导通时开关本身产生定压降截止时又有定剩余电流流过选用时应予考虑三线制接近开关虽多了根线受剩余电流之类利因素困扰工作更靠7）有厂商接近开关常开和常闭信号同时引出或增加其功能此种情况请按产品说明书具体接线PLC首次上电时，编程器上显示出（PASSWORD口令）字样，以此按下CLR和MONTR键后口令消失，再连续按下CLR键编程器上显示出00000， RUN为运行方式在这种方式下，程序正常运行，不能利用编程器干预程序的执行，但可查询。
MONITOR为监控方式，在这种方式下程序处在运行状态，利用编程器可对程序的执行进行全面干预，但不能改变程序。
PROGRAM为编程模式，在这种方式下程序不运行，可利用编程器对程序进行修改‘输入等，。
磁感应开关磁感应开关也叫感应开关，是用来检测磁场的传感器。
在当今电气一体化的设备中，检测气缸活塞运动位置的传感器，磁感应开关无疑是首要选择。
磁感应开关可分为有触点式（机械式）和无触点式（电子式）两种。
一、有触点式磁感应开关有触点式磁感应开关是通过内部机械触点的接通与断开来工作的感应开关。
1、工作原理有触点式磁感应开关内部的主要元件是磁簧管（也叫舌簧管）如图5.4所示。
磁簧管的两块簧片是由软磁金属材料制成。
软磁材料在磁场环境中非常容易被磁化，而离开磁场环境后也非常容易消磁。
磁簧管图 5.4 磁感应开关内部原理图与接线图感应开关安装在带有磁环的气缸上，气缸活塞移动到一定位置，当活塞上的磁铁处在磁簧管正下方时，磁簧管内部的两块弹片分别被磁化成N极与S极，两块弹片因异性相吸而连接在一起，从而使开关导通，如图5.5（a）。
磁簧管图5.5（a）磁铁处于磁簧管正下方（b）磁铁处于磁簧管的某一侧当磁铁处在磁簧管的某一侧时，磁簧管的两块弹片会被磁化成相同的N极或S极，两块弹片因同性相弃而离得更远，如图5.5（b）。
见图5.6，活塞向右运动，当磁环到A位置时，磁簧管被接通，磁环移到B 位置时，磁簧管断开，A—B区间称为动作范围。
活塞向左反向运动，当磁环移到C位置，磁簧管才接通，当继续左行至位置D时，磁簧管才断开，C—D区间也是动作范围。
有触点磁性开关的动作范围一般在5~12mm,与开关型号及气缸缸径有关。
如图中A—D与C—B区间，只有活塞向某一个方向运动才可使开关接通的区间，称为磁滞区间，此区间通常小于2mm。
除去磁滞区间的动作范围为最适合安装位置，其中间位置称为最高灵敏度位置。
图5.6 磁感应开关动作区间图磁环停止在最高灵敏度位置，开关动作稳定，不易受外界干扰。
若磁环停止在磁滞区间，则开关动作不稳定，易受外界干扰。
2、特点磁簧管内部充入惰性气体，触点在开闭时可避免产生火花，同时可减少火花引起的氧化、碳化，触点镀贵金属、耐磨。
浅谈仪表的两线制、三线制、四线制我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。
否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。
DDZ-Ⅱ型电动单元组合仪表的出现，供电为220V.AC，输出信号为0--10mA.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产DDZ-Ⅲ型电动单元组合仪表，并采用国际电工委员会(IEC)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC，即采用电流传输、电压接收的信号系统。
采用4-20mA. DC信号，现场仪表就可实现两线制。
但限于条件，当时两线制仅在压力、差压变送器上采用，温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了，应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1．V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P＜Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常＜90mW。
式中:Emin=最低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量；Imax="20mA"；Imin="4mA"；RLmax="250"Ω+传输导线电阻。
1）接近开关有两线制和三线制之差别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的.请见下图所示：
2）两线制接近开关的接线比较简略,接近开关与负载串联后接到电源即可.
3）三线制接近开关的接线：红（棕）线接电源正端;蓝线接电源0V端;黄（黑）线为旌旗灯号,应接负载.而负载的另一端是如许接的：对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端.
4）接近开关的负载可所以旌旗灯号灯.继电器线圈或可编程掌握器PLC的数字量输入模块.
5）须要特殊留意接到PLC数字输入模块的三线制接近开关的型式选择.PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式）,此时,必定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入（欧洲模式）,此时,必定要选用PNP型接近开关.万万不要选错了.
6）两线制接近开关受工作前提的限制,导通时开关本身产生必定压降,截止时又有必定的残剩电流流过,选用时应予斟酌.三线制接近开关虽多了一根线,但不受残剩电流之类不利身分的困扰,工作更为靠得住.
7）有的厂商将接近开关的“常开”和“常闭”旌旗灯号同时引出,或增长其它功效,此种情形,请按产品解释书具体接线.。
两线制接近开关技术参数一、什么是两线制接近开关？两线制接近开关是一种常用的电子元件，用于检测物体的接近或离开状态。
它通常由一个传感器和一个开关组成。
传感器可以感知物体的接近，并将信号传递给开关，从而控制电路的通断。
与传统的三线制接近开关相比，两线制接近开关只需要两根电缆进行连接，更加方便安装和使用。
二、两线制接近开关的工作原理1. 电容式接近开关：电容式接近开关通过感应物体与传感器之间的电容变化来判断物体的接近状态。
当物体接近传感器时，电容值会发生变化，从而触发开关动作。
2. 磁感应式接近开关：磁感应式接近开关通过感应物体的磁场变化来判断物体的接近状态。
当物体接近传感器时，磁场发生变化，从而触发开关动作。
3. 光电式接近开关：光电式接近开关通过感应物体对光的遮挡来判断物体的接近状态。
当物体遮挡传感器所发出的光线时，接近开关触发动作。
三、两线制接近开关的参数1. 接触电流：接触电流是指开关在接通状态下所能承受的最大电流。
通常以毫安（mA）为单位，不同型号的两线制接近开关具有不同的接触电流参数，用户在选择时应根据实际需求进行选择。
2. 额定电压：额定电压是指开关在正常工作状态下所能承受的最大电压。
通常以伏特（V）为单位，用户在使用时应确保电路的电压不超过两线制接近开关的额定电压。
3. 动作距离：动作距离是指物体离开或接近传感器时，开关的动作所需要的最小距离。
不同型号的两线制接近开关具有不同的动作距离，用户在选择时应根据实际需求进行选择。
4. 重复精度：重复精度是指开关在多次接通和断开过程中的动作精度。
通常以毫米（mm）为单位，重复精度越小，开关的动作越准确。
5. 响应时间：响应时间是指开关从感应到动作所需要的时间。
通常以毫秒（ms）为单位，响应时间越短，开关的反应越迅速。
6. 环境温度：环境温度是指开关能够正常工作的温度范围。
不同型号的两线制接近开关具有不同的环境温度参数，用户在使用时应确保工作环境的温度不超过开关的额定温度范围。
