医学影像处理中的图像分割教程

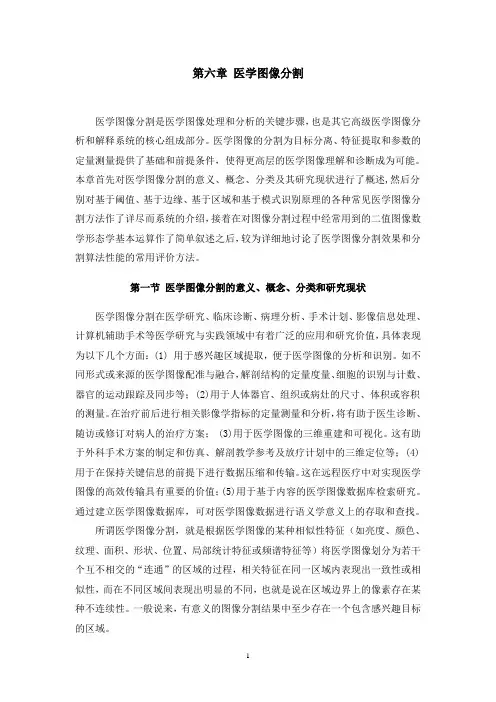

第六章医学图像分割医学图像分割是医学图像处理和分析的关键步骤，也是其它高级医学图像分析和解释系统的核心组成部分。

医学图像的分割为目标分离、特征提取和参数的定量测量提供了基础和前提条件，使得更高层的医学图像理解和诊断成为可能。

本章首先对医学图像分割的意义、概念、分类及其研究现状进行了概述,然后分别对基于阈值、基于边缘、基于区域和基于模式识别原理的各种常见医学图像分割方法作了详尽而系统的介绍，接着在对图像分割过程中经常用到的二值图像数学形态学基本运算作了简单叙述之后，较为详细地讨论了医学图像分割效果和分割算法性能的常用评价方法。

第一节医学图像分割的意义、概念、分类和研究现状医学图像分割在医学研究、临床诊断、病理分析、手术计划、影像信息处理、计算机辅助手术等医学研究与实践领域中有着广泛的应用和研究价值，具体表现为以下几个方面：(1) 用于感兴趣区域提取，便于医学图像的分析和识别。

如不同形式或来源的医学图像配准与融合，解剖结构的定量度量、细胞的识别与计数、器官的运动跟踪及同步等；(2)用于人体器官、组织或病灶的尺寸、体积或容积的测量。

在治疗前后进行相关影像学指标的定量测量和分析，将有助于医生诊断、随访或修订对病人的治疗方案； (3)用于医学图像的三维重建和可视化。

这有助于外科手术方案的制定和仿真、解剖教学参考及放疗计划中的三维定位等；(4)用于在保持关键信息的前提下进行数据压缩和传输。

这在远程医疗中对实现医学图像的高效传输具有重要的价值；(5)用于基于内容的医学图像数据库检索研究。

通过建立医学图像数据库，可对医学图像数据进行语义学意义上的存取和查找。

所谓医学图像分割，就是根据医学图像的某种相似性特征（如亮度、颜色、纹理、面积、形状、位置、局部统计特征或频谱特征等）将医学图像划分为若干个互不相交的“连通”的区域的过程，相关特征在同一区域内表现出一致性或相似性，而在不同区域间表现出明显的不同，也就是说在区域边界上的像素存在某种不连续性。

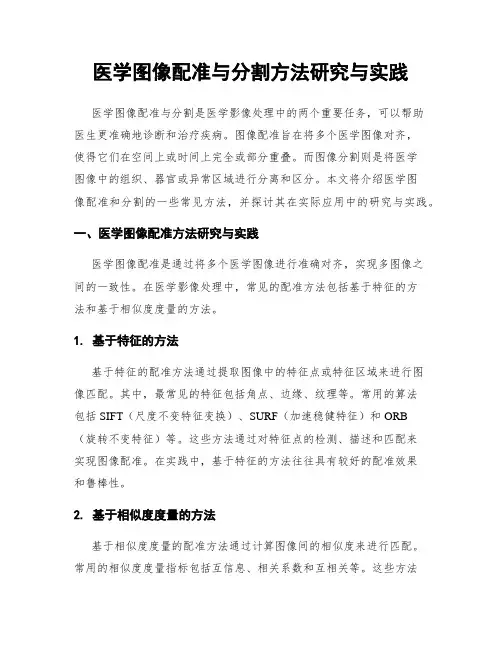

医学图像配准与分割方法研究与实践医学图像配准与分割是医学影像处理中的两个重要任务，可以帮助医生更准确地诊断和治疗疾病。

图像配准旨在将多个医学图像对齐，使得它们在空间上或时间上完全或部分重叠。

而图像分割则是将医学图像中的组织、器官或异常区域进行分离和区分。

本文将介绍医学图像配准和分割的一些常见方法，并探讨其在实际应用中的研究与实践。

一、医学图像配准方法研究与实践医学图像配准是通过将多个医学图像进行准确对齐，实现多图像之间的一致性。

在医学影像处理中，常见的配准方法包括基于特征的方法和基于相似度度量的方法。

1. 基于特征的方法基于特征的配准方法通过提取图像中的特征点或特征区域来进行图像匹配。

其中，最常见的特征包括角点、边缘、纹理等。

常用的算法包括SIFT（尺度不变特征变换）、SURF（加速稳健特征）和ORB（旋转不变特征）等。

这些方法通过对特征点的检测、描述和匹配来实现图像配准。

在实践中，基于特征的方法往往具有较好的配准效果和鲁棒性。

2. 基于相似度度量的方法基于相似度度量的配准方法通过计算图像间的相似度来进行匹配。

常用的相似度度量指标包括互信息、相关系数和互相关等。

这些方法通过优化相似度度量指标来寻找最优的变换参数，从而实现图像的配准。

在实践应用中，基于相似度度量的方法通常能够得到较好的配准结果，并且具有较高的计算效率。

二、医学图像分割方法研究与实践医学图像分割是将医学图像中的组织、器官或异常区域进行分离和区分的过程。

常见的医学图像分割方法包括基于阈值的方法、基于边缘的方法和基于区域的方法。

1. 基于阈值的方法基于阈值的分割方法是最简单也是最直观的方法之一。

它通过选取适当的阈值来将图像进行二值化，将感兴趣的组织或区域与背景进行区分。

常见的阈值分割方法有全局阈值法、自适应阈值法和区域生长法等。

尽管基于阈值的方法简单易用，但对于复杂图像和噪声较多的情况下，效果不佳。

2. 基于边缘的方法基于边缘的分割方法通过检测图像中的边缘信息进行分割。

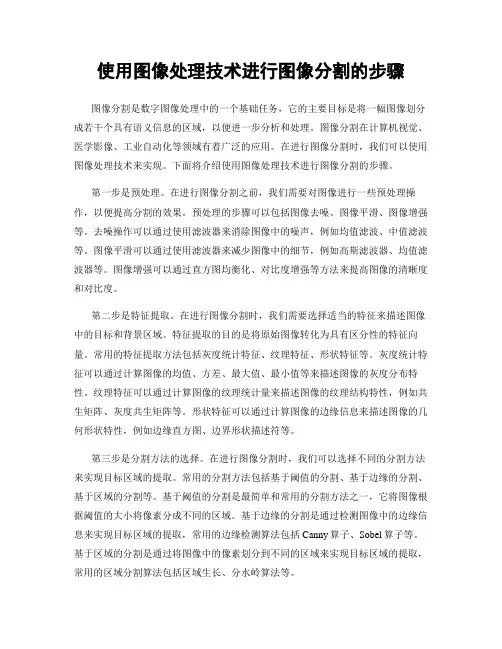

使用图像处理技术进行图像分割的步骤图像分割是数字图像处理中的一个基础任务，它的主要目标是将一幅图像划分成若干个具有语义信息的区域，以便进一步分析和处理。

图像分割在计算机视觉、医学影像、工业自动化等领域有着广泛的应用。

在进行图像分割时，我们可以使用图像处理技术来实现。

下面将介绍使用图像处理技术进行图像分割的步骤。

第一步是预处理。

在进行图像分割之前，我们需要对图像进行一些预处理操作，以便提高分割的效果。

预处理的步骤可以包括图像去噪、图像平滑、图像增强等。

去噪操作可以通过使用滤波器来消除图像中的噪声，例如均值滤波、中值滤波等。

图像平滑可以通过使用滤波器来减少图像中的细节，例如高斯滤波器、均值滤波器等。

图像增强可以通过直方图均衡化、对比度增强等方法来提高图像的清晰度和对比度。

第二步是特征提取。

在进行图像分割时，我们需要选择适当的特征来描述图像中的目标和背景区域。

特征提取的目的是将原始图像转化为具有区分性的特征向量。

常用的特征提取方法包括灰度统计特征、纹理特征、形状特征等。

灰度统计特征可以通过计算图像的均值、方差、最大值、最小值等来描述图像的灰度分布特性。

纹理特征可以通过计算图像的纹理统计量来描述图像的纹理结构特性，例如共生矩阵、灰度共生矩阵等。

形状特征可以通过计算图像的边缘信息来描述图像的几何形状特性，例如边缘直方图、边界形状描述符等。

第三步是分割方法的选择。

在进行图像分割时，我们可以选择不同的分割方法来实现目标区域的提取。

常用的分割方法包括基于阈值的分割、基于边缘的分割、基于区域的分割等。

基于阈值的分割是最简单和常用的分割方法之一，它将图像根据阈值的大小将像素分成不同的区域。

基于边缘的分割是通过检测图像中的边缘信息来实现目标区域的提取，常用的边缘检测算法包括Canny算子、Sobel算子等。

基于区域的分割是通过将图像中的像素划分到不同的区域来实现目标区域的提取，常用的区域分割算法包括区域生长、分水岭算法等。

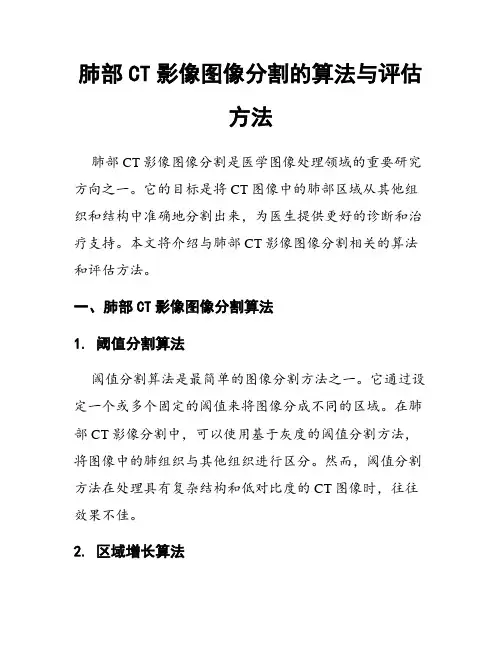

肺部CT影像图像分割的算法与评估方法肺部CT影像图像分割是医学图像处理领域的重要研究方向之一。

它的目标是将CT图像中的肺部区域从其他组织和结构中准确地分割出来，为医生提供更好的诊断和治疗支持。

本文将介绍与肺部CT影像图像分割相关的算法和评估方法。

一、肺部CT影像图像分割算法1. 阈值分割算法阈值分割算法是最简单的图像分割方法之一。

它通过设定一个或多个固定的阈值来将图像分成不同的区域。

在肺部CT影像分割中，可以使用基于灰度的阈值分割方法，将图像中的肺组织与其他组织进行区分。

然而，阈值分割方法在处理具有复杂结构和低对比度的CT图像时，往往效果不佳。

2. 区域增长算法区域增长算法是一种基于相似性的图像分割方法。

它从一个种子点开始，根据像素之间的相似性，逐渐扩展区域直到达到停止条件。

在肺部CT影像分割中，可以通过选择一个正常肺组织的像素作为种子点，并根据像素灰度值的相似性来扩展肺部区域。

3. 基于边缘的分割算法基于边缘的分割算法利用图像中的边缘信息来进行分割。

它首先检测图像中的边缘，并将其连接成闭合的边界。

在肺部CT影像分割中，可以使用Canny算子等边缘检测算法来提取肺部边界，并利用边界的连通性和形状信息来分割出肺部区域。

4. 基于深度学习的分割算法近年来，基于深度学习的分割算法在医学图像处理中取得了显著的进展。

这种算法结合了深度卷积神经网络（CNN）和大量标注好的训练数据，能够学习到更准确的图像特征，并实现高精度的分割结果。

在肺部CT影像分割中，可以使用U-Net、FCN等深度学习模型来实现肺部区域的准确分割。

二、肺部CT影像图像分割评估方法1. 视觉评估方法视觉评估方法是最简单直观的分割评估方法之一。

该方法通过比较分割结果与专家手动标注的分割结果之间的差异来评估算法的性能。

可以使用Dice系数、Jaccard系数等常用的分割相似性指标来量化分割结果的准确性和一致性。

2. 数值评估方法数值评估方法通过将分割算法得到的分割结果与真实的分割结果进行比较，计算出一系列指标来评估算法的性能。

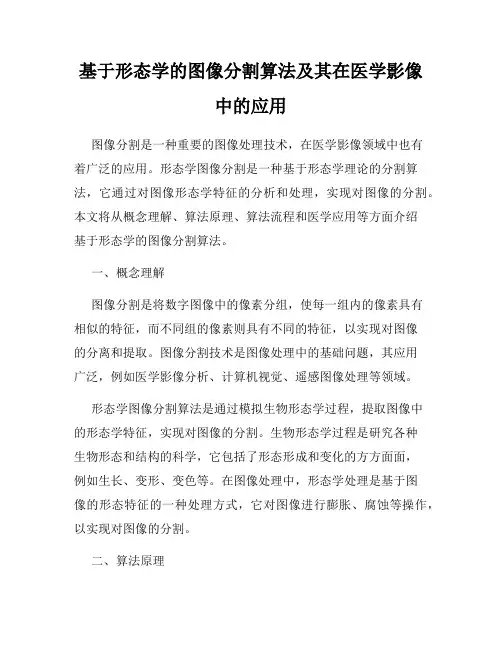

基于形态学的图像分割算法及其在医学影像中的应用图像分割是一种重要的图像处理技术，在医学影像领域中也有着广泛的应用。

形态学图像分割是一种基于形态学理论的分割算法，它通过对图像形态学特征的分析和处理，实现对图像的分割。

本文将从概念理解、算法原理、算法流程和医学应用等方面介绍基于形态学的图像分割算法。

一、概念理解图像分割是将数字图像中的像素分组，使每一组内的像素具有相似的特征，而不同组的像素则具有不同的特征，以实现对图像的分离和提取。

图像分割技术是图像处理中的基础问题，其应用广泛，例如医学影像分析、计算机视觉、遥感图像处理等领域。

形态学图像分割算法是通过模拟生物形态学过程，提取图像中的形态学特征，实现对图像的分割。

生物形态学过程是研究各种生物形态和结构的科学，它包括了形态形成和变化的方方面面，例如生长、变形、变色等。

在图像处理中，形态学处理是基于图像的形态特征的一种处理方式，它对图像进行膨胀、腐蚀等操作，以实现对图像的分割。

二、算法原理形态学图像分割算法是基于二值图像的处理，即对于灰度图像进行二值化处理后，再进行分割。

二值化处理是将灰度图像的每个像素设置为黑色或白色，根据预定的阈值来确定一个像素是黑色还是白色。

对于二值化后的图像，我们可以通过形态学处理来实现对图像的分割。

形态学处理主要包括膨胀和腐蚀两种操作。

膨胀操作将图像中所有像素向外扩张，以便将相邻像素合成一个连续的像素块。

腐蚀操作将图像中的“白点”向内腐蚀，以便使得相同阈值下的小区域被合并成一个大区域。

通过这样的操作，我们可以得到一个包含不同连续区域的图像。

三、算法流程基于形态学的图像分割算法的流程主要包括以下几个步骤：1. 读取图像并将图像进行二值化处理。

2. 设置结构元素，即用于形态学处理的模板，通常为矩形、十字形等形状。

3. 对二值化后图像进行膨胀操作，将所有像素块扩张成固定形状的结构，以获得相邻的像素块。

4. 对膨胀后的图像进行腐蚀操作，将相邻像素块合并成一个连续的区域。

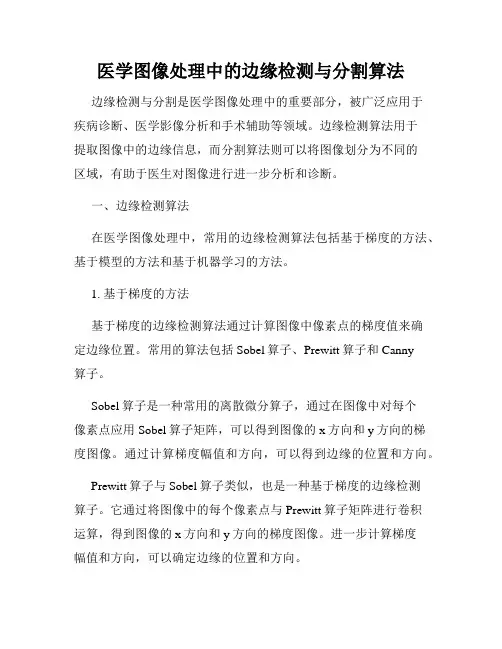

医学图像处理中的边缘检测与分割算法边缘检测与分割是医学图像处理中的重要部分，被广泛应用于疾病诊断、医学影像分析和手术辅助等领域。

边缘检测算法用于提取图像中的边缘信息，而分割算法则可以将图像划分为不同的区域，有助于医生对图像进行进一步分析和诊断。

一、边缘检测算法在医学图像处理中，常用的边缘检测算法包括基于梯度的方法、基于模型的方法和基于机器学习的方法。

1. 基于梯度的方法基于梯度的边缘检测算法通过计算图像中像素点的梯度值来确定边缘位置。

常用的算法包括Sobel算子、Prewitt算子和Canny算子。

Sobel算子是一种常用的离散微分算子，通过在图像中对每个像素点应用Sobel算子矩阵，可以得到图像的x方向和y方向的梯度图像。

通过计算梯度幅值和方向，可以得到边缘的位置和方向。

Prewitt算子与Sobel算子类似，也是一种基于梯度的边缘检测算子。

它通过将图像中的每个像素点与Prewitt算子矩阵进行卷积运算，得到图像的x方向和y方向的梯度图像。

进一步计算梯度幅值和方向，可以确定边缘的位置和方向。

Canny算子是一种经典的边缘检测算法，它采用多步骤的方法来检测边缘。

首先，对图像进行高斯滤波来减少噪声。

然后，计算图像的梯度幅值和方向，进一步剔除非最大值的梯度。

最后，通过设置双阈值来确定真正的边缘。

2. 基于模型的方法基于模型的边缘检测算法借助数学模型来描述边缘的形状和特征。

常用的算法包括基于边缘模型的Snake算法和基于边缘模型的Active Contour算法。

Snake算法（也称为活动轮廓模型）是一种基于曲线的边缘检测算法。

它通过将一条初始曲线沿着图像中的边缘移动，使得曲线更好地贴合真实边缘。

Snake算法考虑了边缘的连续性、平滑性和能量最小化，可以获得较为准确的边缘。

Active Contour算法是Snake算法的进一步发展，引入了图像能量函数。

通过最小化能量函数，可以得到最佳的边缘位置。

Active Contour算法可以自动调整曲线的形状和位置，适应复杂的图像边缘。

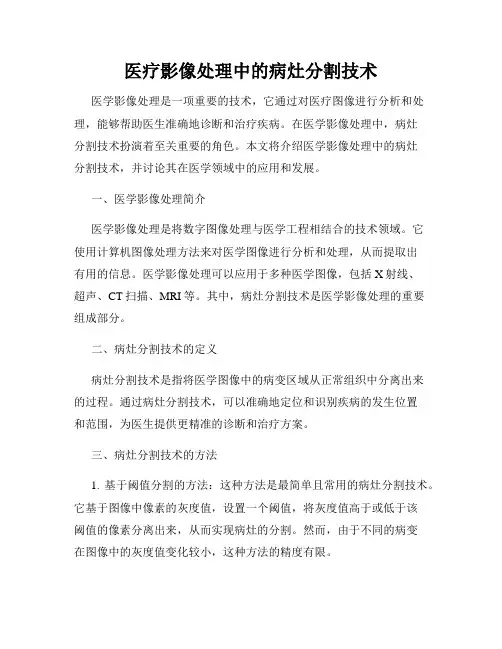

医疗影像处理中的病灶分割技术医学影像处理是一项重要的技术，它通过对医疗图像进行分析和处理，能够帮助医生准确地诊断和治疗疾病。

在医学影像处理中，病灶分割技术扮演着至关重要的角色。

本文将介绍医学影像处理中的病灶分割技术，并讨论其在医学领域中的应用和发展。

一、医学影像处理简介医学影像处理是将数字图像处理与医学工程相结合的技术领域。

它使用计算机图像处理方法来对医学图像进行分析和处理，从而提取出有用的信息。

医学影像处理可以应用于多种医学图像，包括X射线、超声、CT扫描、MRI等。

其中，病灶分割技术是医学影像处理的重要组成部分。

二、病灶分割技术的定义病灶分割技术是指将医学图像中的病变区域从正常组织中分离出来的过程。

通过病灶分割技术，可以准确地定位和识别疾病的发生位置和范围，为医生提供更精准的诊断和治疗方案。

三、病灶分割技术的方法1. 基于阈值分割的方法：这种方法是最简单且常用的病灶分割技术。

它基于图像中像素的灰度值，设置一个阈值，将灰度值高于或低于该阈值的像素分离出来，从而实现病灶的分割。

然而，由于不同的病变在图像中的灰度值变化较小，这种方法的精度有限。

2. 基于边缘检测的方法：这种方法通过检测图像中的边缘来分割病灶。

它利用图像中的强度变化或梯度来找到边缘，并将边缘与正常组织分离。

然而，在存在图像噪声或病变边缘模糊的情况下，这种方法的效果可能不理想。

3. 基于区域生长的方法：这种方法是通过选择种子点，然后通过生长算法将与种子点相连的像素标记为病变区域。

区域生长方法适用于那些具有清晰边界的病变，但对于那些边界模糊或病变分布不均匀的情况效果较差。

4. 基于机器学习的方法：这种方法利用机器学习算法来对医学图像进行分析和分类。

它通过训练一组有标记的医学图像，从而学习到模型，然后使用该模型对未标记的图像进行病灶分割。

相比于前面的方法，基于机器学习的方法具有更高的准确性和鲁棒性。

四、病灶分割技术在医学中的应用1. 肿瘤检测和定位：通过病灶分割技术，可以帮助医生准确地检测和定位肿瘤。

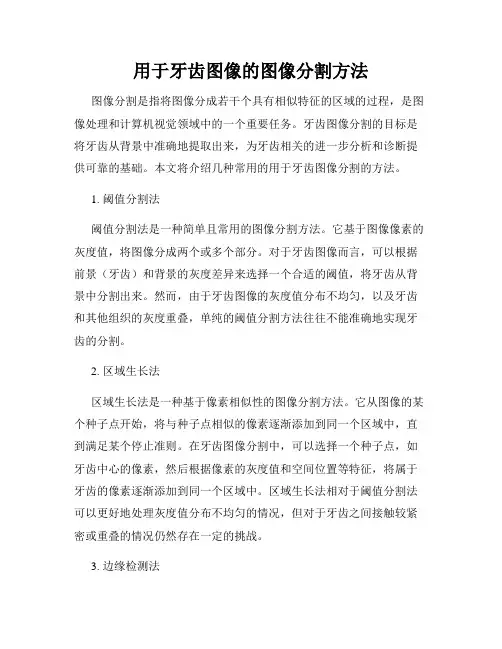

用于牙齿图像的图像分割方法图像分割是指将图像分成若干个具有相似特征的区域的过程，是图像处理和计算机视觉领域中的一个重要任务。

牙齿图像分割的目标是将牙齿从背景中准确地提取出来，为牙齿相关的进一步分析和诊断提供可靠的基础。

本文将介绍几种常用的用于牙齿图像分割的方法。

1. 阈值分割法阈值分割法是一种简单且常用的图像分割方法。

它基于图像像素的灰度值，将图像分成两个或多个部分。

对于牙齿图像而言，可以根据前景（牙齿）和背景的灰度差异来选择一个合适的阈值，将牙齿从背景中分割出来。

然而，由于牙齿图像的灰度值分布不均匀，以及牙齿和其他组织的灰度重叠，单纯的阈值分割方法往往不能准确地实现牙齿的分割。

2. 区域生长法区域生长法是一种基于像素相似性的图像分割方法。

它从图像的某个种子点开始，将与种子点相似的像素逐渐添加到同一个区域中，直到满足某个停止准则。

在牙齿图像分割中，可以选择一个种子点，如牙齿中心的像素，然后根据像素的灰度值和空间位置等特征，将属于牙齿的像素逐渐添加到同一个区域中。

区域生长法相对于阈值分割法可以更好地处理灰度值分布不均匀的情况，但对于牙齿之间接触较紧密或重叠的情况仍然存在一定的挑战。

3. 边缘检测法边缘检测法是一种基于图像亮度或颜色的变化来检测图像边缘的方法。

在牙齿图像分割中，可以利用边缘检测算法来提取牙齿的边缘轮廓，然后通过边缘轮廓的闭合来得到牙齿的分割结果。

常用的边缘检测算法包括Sobel算子、Canny算子等。

边缘检测法对于牙齿边缘清晰、与背景明显区分的图像有较好的效果，但对于背景噪声较多或图像分辨率较低的情况效果可能不理想。

4. 基于机器学习的方法基于机器学习的方法在图像分割领域中得到了广泛的应用。

通过使用已标注的牙齿图像作为训练样本，可以训练一个分类器来自动地将牙齿和背景进行区分。

常用的机器学习算法包括支持向量机（SVM）、随机森林等。

这些方法可以根据图像的各种特征，如灰度、纹理、形状等进行牙齿和背景的分类，从而实现牙齿的准确分割。

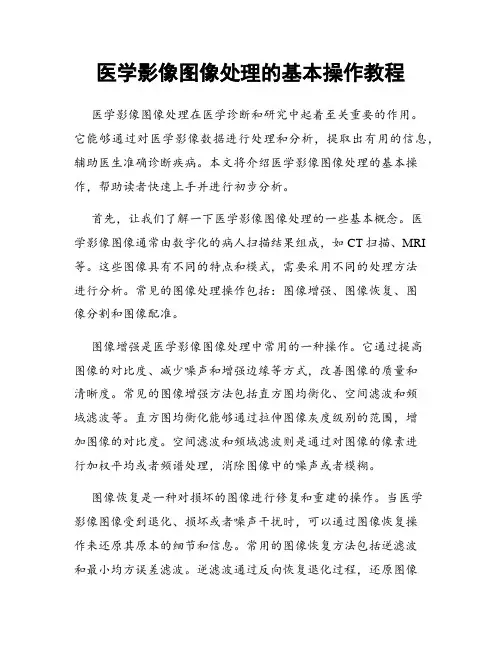

医学影像图像处理的基本操作教程医学影像图像处理在医学诊断和研究中起着至关重要的作用。

它能够通过对医学影像数据进行处理和分析，提取出有用的信息，辅助医生准确诊断疾病。

本文将介绍医学影像图像处理的基本操作，帮助读者快速上手并进行初步分析。

首先，让我们了解一下医学影像图像处理的一些基本概念。

医学影像图像通常由数字化的病人扫描结果组成，如CT扫描、MRI 等。

这些图像具有不同的特点和模式，需要采用不同的处理方法进行分析。

常见的图像处理操作包括：图像增强、图像恢复、图像分割和图像配准。

图像增强是医学影像图像处理中常用的一种操作。

它通过提高图像的对比度、减少噪声和增强边缘等方式，改善图像的质量和清晰度。

常见的图像增强方法包括直方图均衡化、空间滤波和频域滤波等。

直方图均衡化能够通过拉伸图像灰度级别的范围，增加图像的对比度。

空间滤波和频域滤波则是通过对图像的像素进行加权平均或者频谱处理，消除图像中的噪声或者模糊。

图像恢复是一种对损坏的图像进行修复和重建的操作。

当医学影像图像受到退化、损坏或者噪声干扰时，可以通过图像恢复操作来还原其原本的细节和信息。

常用的图像恢复方法包括逆滤波和最小均方误差滤波。

逆滤波通过反向恢复退化过程，还原图像的细节；最小均方误差滤波则通过最小化重建图像与原始图像之间的均方误差，提高图像的质量。

图像分割是将医学影像图像中的不同组织或结构分割开来，以便分析和提取感兴趣的区域。

图像分割常用的方法包括阈值分割、边缘检测和区域生长算法等。

阈值分割是一种通过设定阈值将图像像素分为不同区域的方法；边缘检测则是通过检测图像中明显的边缘信息进行分割；区域生长算法则是通过选择种子点并逐渐生长相邻像素，将图像分为不同区域。

图像配准是将不同时间或不同模态的医学影像图像对齐或者重叠，以便进行比较和分析。

图像配准的方法包括特征点匹配、互信息匹配和形变场估计等。

特征点匹配是一种通过检测图像中的特征点，并将其与参考图像中的特征点进行匹配的方法；互信息匹配则是通过计算图像之间的信息互熵，找到最佳的配准变换；形变场估计则是通过建立图像之间的形变模型，进行图像的非刚性配准。
