板式换热器毕业设计
第一章概论

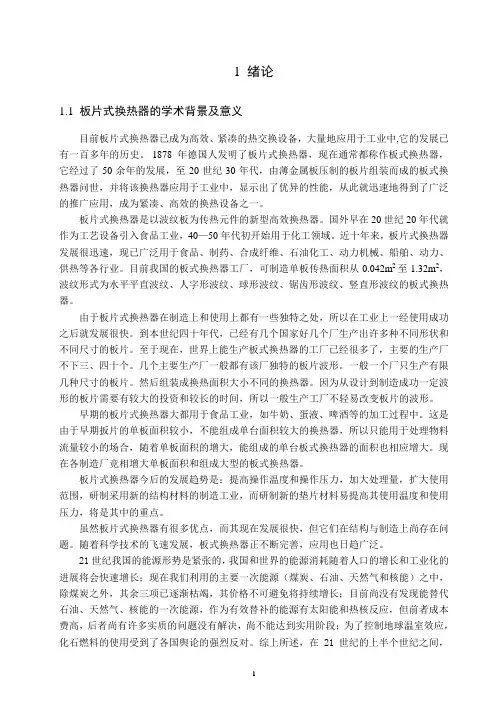

1.1综述
1.1.1板式换热器发展简史
目前板式换热器已成为高效、紧凑的热交换设备，大量地应用于工业中。它的发展已有一百多年的历史。
德国在1878年发明了板式换热器，并获得专利，到1886年，由法国M.Malvazin首次设计出沟道板板式换热器，并在葡萄酒生产中用于灭菌。APV 公司的R.Seligman在1923年成功地设计了可以成批生产的板式换热器，开始时是运用很多铸造青铜板片组合在一起，很像板框式压滤机。1930年以后，才有不锈钢或铜薄板压制的波纹板片板式换热器，板片四周用垫片密封，从此板式换热器的板片，由沟道板的形式跨入了现代用薄板压制的波纹板形式，为板式换热器的发展奠定了基础。
与此同时，流体力学与传热学的发展对板式换热器的发展做出了重要的贡献，也是板式换热器设计开发最重要的技术理论依据。如：19世纪末到20世纪初，雷诺（Reynolds）用实验证实了层流和紊流的客观存在，提出了雷诺数——为流动阻力和损失奠定了基础。此外，在流体、传热方面有杰出贡献的学者还有瑞利（Reyleigh）、普朗特（Prandtl）、库塔（Kutta）、儒可夫斯基（жуковскиǔ）、钱学森、周培源、吴仲华等。
通过广泛的应用与实践，人们加深了对板式换热器优越性的认识，随着应用领域的扩大和制造技术的进步，使板式换热器的发展加快，目前已成为很重要的换热设备。
近几十年来，板式换热器的技术发展，可以归纳为以下几个方面。
1：研究高效的波纹板片。初期的板片是铣制的沟道板，至三四十年代，才用薄金属板压制成波纹板，相继出现水平平直波纹、阶梯形波纹、人字形波纹等形式繁多的波纹片。同一种形式的波纹，又对其波纹的断面尺寸——波纹的高度、节距、圆角等进行大量的研究，同时也发展了一些特殊用途的板片。
2：研究适用于腐蚀介质的板片、垫片材料及涂（镀）层。
3：研究提高使用压力和使用温度。
4：发展大型板式换热器。
5：研究板式换热器的传热和流体阻力。
6：研究板式换热器提高换热综合效率的可能途径。
1.1.2我国设计制造应用情况
我国板式换热器的研究、设计、制造，开始于六十年代。
1965年，兰州石油化工机器厂根据一些资料设计、制造了单板换热器面积为0.52m2的水平平直波纹板片的板式换热器，这是我国首家生产的板式换热器，供造纸厂、维尼纶厂等使用。八十年代初期，该厂又引进了W.Schmidt公司的板式换热器制造技术，增加了板式换热器的品种。
1967年，兰州石油机械研究所对板片的六种波纹型式作了对比试验，肯定了人字形波纹的优点，并于1971年制造了我国第一台人字形波纹板片（单板换热面积为0.3m2）的板式换热器，这对于我国板式换热器采用波纹型式的决策起了重要的作用。1983年，兰州石油机械研究所组织了板式换热器技术交流会，对板片的制造材料、板片波纹型式、单片换热面积、板式换热器的应用等方面进行了讨论，促进了我国板式换热器的发展。国家石油钻采炼化设备质量监测中心还对板式换热器的性能进行了大量的测定。
清华大学于八十年代初期，对板式换热器的换热、流体阻力和优化等方面进行了理论研究，认为板式换热器的换热，以板间横向绕流作为换热物理模型，该校还对板式换热器的热工性能评价指标及板式换热器的计算机辅助设计进行了研究。近几十年来，他们还作了大量的国产板片的性能测定。
河北工学院就板式换热器的流体阻力问题进行了研究，认为只有当板片两侧的压差相等或压差很小时，板片以自身的刚性使板间距保持在设计值上，否则板片会发生变形，致使板间距发生变化，出现受压通道和扩张通道。其次，他们把板式换热器的流体阻力分解为板间流道阻力和角孔道阻力（包括进、出口管）进行整理，得到一种新的流体阻力计算公式。
天津大学对板式换热器的两相流换热及其流体主力计算进行了大量的研究，得出考虑因素比较全面的换热计算公式。近年来，研制了非对称型的板式换热器，
进行了国产板式换热器的性能测定及优化设计等工作。
华南理工大学、大连理工大学等高等院校和科研单位，也对板式换热器的换热、流体阻力理论或工程应用方面作了很多有益的工作。
进入二十一世纪以来，我过的板式换热器研究取得了长足的进步，在借鉴国外先进经验的同时，也逐渐形成了自己的一套设计开发模式，与世界领先技术的差距进一步缩小。我国板式换热器的制造厂家有四五十家、年产各种板式换热器数千台计，但是我国的板式换热器的应用远不及国外，这与人们对板式换热器的了解程度、使用习惯以及国内产品的水平有关。七十年代，板式换热器主要应用于食品、轻工、机械等部门；八十年代也仅仅是应用到民用建筑的集中供热；八十年代中期开始，在化工工艺流程中较苛刻的场合也出现了板式换热器的身影。由于人们对板式换热器工作原理、热力计算、校验等不熟悉的原因，使得板式换热器在开发到应用的时间跨度上，花费了较多的时间。
1.1.3国外著名厂家及其产品
现在，世界上各工业发达国家都制造板式换热器，其产品销往世界各地。最著名的厂家有英国APV公司、瑞典ALFA-LAVAL公司、德国GEA公司、美国OMEXEL 公司、日本日阪制作所等。
（一）：英国APV公司。APV公司的Richard Seligman博士于1923年就成功设计了第一台工业性的板式换热器。其在国外有20个联合公司，遍及美、德、法、日、意、加等国。Seligman设计的板式换热器板片为塞里格曼沟道板。三十年代后期，英国人Goodman提出的阶梯形断面的平直波纹，性能并不十分优越。目前APV公司生产的板式换热器称为Paraflow，其波纹多属人字形波纹，最大单板换热面积为2.2m2，单台换热器最大流量为2500m3/h。换热器最高使用温度为260℃、最大使用压力为2.0MPa、最大的单台换热面积为1600m2。APV公司换热器产品情况如表1-1:
表1-1 APV公司主要的板式换热器
板式换热器型号最高工作
压力(MPa)
单板换热
面积(m2)
半片外型尺
寸长X宽
(mm X mm)
单台最多
板片数
长管尺寸
（mm）
SR1 1.03 0.0258 570X210 150 38
HMB 0.69 0.34 1114X318 187 51
SR35 1.55 0.34 1152X392 414 75
R40 1.37 0.38 1150X445 409 102,127,152 R55 2.06 0.52 1156X416 362 102
R56 0.93 0.52 1156X416 350 102
R106 0.69 1.078 1984X712 427 300
R235 0.83 2.2 2739X1107 729 400
板式换热器型号最高工作
压力(MPa)
单板换热
面积(m2)
半片外型尺
寸长X宽
(mm X mm)
单台最多
板片数
长管尺寸
（mm）
(表1-1续)
（二）：ALFA-LAVAL公司。ALFA-LAVAL公司制造的板式换热器，其销售遍布99个国家，从该公司于1930年生产的第一台板式巴氏灭菌器开始，已有60多年的历史。公司在1960年就采用了人字形波纹板片；1970年发展了钉焊板式换热器；1980年对叶片的边缘做了改造，以增强抗压能力。该公司的标准产品性能：最高工作压力2.5MPa；最高工作温度250℃；最大单台流量3600m3/h；总传热系数3500~7500W/(m2.K)；每台换热面积0.1~2200m2；最大接管尺寸450mm。
（三）：GEA AHLBORN公司。该公司现有Free-Flow和Varitherm两个系列产品。前者抗压能力差，后者为人字形波纹片。Free-Flow为弧形波纹板片，其结构特殊，板片的断面是弧状，而且分割成几个独立的流道，相邻两板波纹之间无支点，靠分割流道的垫片作支撑，以抗压力差。显而易见，这种板片的承压能力较低。Varitherm为人字形波纹板片，一般情况下，同一外形尺寸和垫片中心线位置的板片，有纵向人字形和横向人字形两种形式。GEA AHLBORN的板式换热器技术特性如表1-2：
表1-2 GEA AHLBORN公司主要板式换热器技术特性
型号
板片
最高工作
压力
(MPa)
最高工作
温度
(℃)
最大流
量
(m3/h) 波纹型式
外形尺寸
长x宽
(mm)
单板换
热面积
（m2）
Free-Flow 157 一列弧形670X250 0.0915 —— 5 159 二列弧形1065X330 0.292 ——15 161 三列弧形—0.54 ——30
Varitherm
4P 纵人字形510X128 0.00112 2.5 260 15 10 纵人字形781X213 0.115 1.6 250 35 20 纵/横人字形992X336 0.26 1.6 250 100 40 纵/横人字形1392X424 0.46 1.6 250 220 402 纵/横人字形654X424 0.148 1.6 250 220 405 纵/横人字形1091X424 0.80 1.6 250 220 80 纵/横人字形1754X610 0.81 1.6 250 500 805 纵/横人字形1194X610 0.40 1.6 250 500 130 纵/横人字形2195X810 1.28 1.6 250 1500 1306 纵/横人字形1635X810 0.81 1.6 250 1500 1309 纵/横人字形2008X810 1.41 1.6 250 1500
注：纵/横人字形，指有纵向人字形和横向人字形两种波纹板片。
（四）：W.Schmidt公司。公司早期生产截球形波纹片（sigma-20），因性能欠佳已不再生产。该公司的Sigma板片，除小面积的为水平平直波纹外，都为人字形波纹，而且同一单板面积和同一外形尺寸、垫片槽尺寸的板片有两种人字角的人字形波纹，增加了组合形式，以适应各种工况的需要。W.Schmidt公司的板式换热器，一般工作压力为1.6MPa，最小的单板换热面积为0.035m2、最大的单板换热面积为1.55m2。
（五）：HISAKA(日阪制作所)公司。在1954年，公司研究成功EX-2型板片；
现在，该公司有水平平直波纹板和人字形波纹板两种。其板式换热器技术特性见表1-3：
表1-3 HISAKA公司板式换热器技术特性
型号单位换热
面积
(m2)
处理量
(m3/h)
最高工作
压力
(MPa)
最高工作
温度
(℃)
最大单台
换热面积
(m2)
备注
水平平直波纹板片EX-1 0.157 23 0.4 200 15 EX-15 0.314 140 1.2 200 60 EX-16 0.55 240 1.2 200 150 EX-11 0.71 460 1.2 200 150 EX-12 0.8 883 1.0 200 260
人字形波纹板片UX-01 0.087 36 1.5~2.0 200 5
UX-20 0.375 140 1.5~2.0 200 100 H.L UX-40 0.76 540 1.5~1.8 200 250 H.L UX-60 1.16 900 1~1.3 200 500 H.L UX-80 1.70 1520 1~1.3 200 800 H.L
注：H.L-为有两种不同人字角的板片。
（六）：OMEXELL(欧梅塞尔)公司。OMEXELL公司提供的板式换热器包含拼装式、钎焊式、“宽间隙”自由流、双壁式、半焊式、多段式等系列，作为一家成功的板式换热器公司，所提供的交换热方案也是综合性的。
公司所生产的产品符合压力容器规范和质量保证体系:
美国ASME
日本JIS标准
美国3A卫生标准
中国GB16409-1996
ISO9001/14001/18000
OMEXELL公司产品提供的材料、材质特性
（表1-4、表1-5、表1-6、表1-7）：
表1-4板片材质
不锈钢AISI304/316/316L 净水、河川水、食用油、矿物质
SM0254 稀硫酸、无机水溶液
钛及钛钯海水、盐水、盐化
镍高温、高浓度苛性钠
哈氏合金浓硫酸、盐酸、磷酸
钼稀硫酸、无机水溶液
石墨盐酸、中浓度硫酸、磷酸、氟酸
表1-5垫片材质
丁腈橡胶水、海水、矿物质、盐水110-140℃
三元乙丙胶热水、蒸汽、酸、碱150-170℃
氟橡胶高温水、酸、碱、有机溶剂180℃
氯丁橡胶酸、碱、矿物质、润滑油130℃
硅橡胶食品、油、脂肪、酒精180-220℃
石棉260℃
表1-6框架材质
标准碳钢
特殊包不锈钢/全不锈钢
表1-7接口材质
标准SS 不锈钢村套
特殊定情橡胶三元乙丙胶哈氏合金钛及其他合金
藉由各国公司的发展情况不难发现，板式换热器的整个发展，其最终目的都是围绕着如何提高热交换效率。早期的发展由于技术限制，主要发展的就是结构、
板型，通过优化、热力计算及分析，这些优化的方法都是可行的。进入现代以后，板式换热器的发展着重于材料的选择以及结构上的细节优化。
1.2 板式换热器基本构造
1.2.1整体结构
板式换热器的结构相对于板翅式换热器、壳管式换热器和列管式换热器比较简单，它是由板片、密封垫片、固定压紧板、活动压紧板、压紧螺柱和螺母、上下导杆、前支柱等零部件所组成，如图1-1所示：
图1-1 板式换热器结构示意图
板片为传热元件，垫片为密封元件，垫片粘贴在板片的垫片槽内。粘贴好垫片的板片，按一定的顺序（如图1-1所示，冷暖板片交叉放置）置于固定压紧板和活动压紧板之间，用压紧螺柱将固定压紧板、板片、活动压紧板夹紧。压紧板、导杆、压紧装置、前支柱统称为板式换热器的框架。按一定规律排列的所有板片，称为板束。在压紧后，相邻板片的触点互相接触，使板片间保持一定的间隙，形成流体的通道。换热介质从固定压紧板、活动压紧板上的接管中出入，并相间地进入板片之间的流体通道，进行热交换。
图1-1所示板式换热器为可拆式板式换热器，其原理就是在上导杆处安装了活动滑轮、顶压装置，在增减板片的时候，可以通过该滑轮调节换热器内可安装板片数量，顶压装置加固整体结构牢固性；而对于一些小型的板式换热器，则没有该装置，而是直接地将固定压紧板和活动压紧板通过导杆固定连接起来，这种结构没有清洗空间，清洗、检查时，板片不能挂在导杆上，虽然这样的结构轻便
