磁粉探伤中的磁痕分析与判断
[摘要]当铁磁材料的工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕。由于操作的简单，缺陷直观，因此磁粉探伤是应用较为广泛的常规无损检测。结合实际工作中的经验，探讨一些磁粉探伤过程中如何分辨真伪缺陷磁痕显示的技巧。
[关键词]磁粉探伤磁痕分析判断
磁粉探伤（缩写符号为mt）又称磁粉检验或磁粉检测，其基础是缺陷处漏磁场与磁粉的磁相互作用。当铁磁材料的工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕。由于操作的简单，缺陷直观，因此磁粉探伤是应用较为广泛的常规无损检测方法之一。
作为一名磁粉探伤人员来讲，正确地检测和判断磁痕是极为重要的，它直接影响到探伤结果的准确性。根据近几年的工作经验，简单谈一下各种磁痕显示的分析和判断。
1.伪磁痕
伪磁痕是一种非正常显示，是一种假象，所以应正确判定。伪磁痕产生的原因、磁痕的特征和鉴别方法主要有以下五种：
1.1工件表面粗糙滞留磁粉形成磁痕显示。磁粉堆积松散，磁痕轮廓不清晰，在液体中漂洗磁痕可以洗掉。
四种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。常用的无损检测方法： 超声检测(UT)、磁粉检测(MT)、液体渗透检测(PT)及X射线检测(RT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于所有金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷；
f.检测成本低、速度快，设备轻便，对人体及环境无害，使用较方便。 4、超声波检测的局限性 a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 5、超声检测的适用范围 a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。 磁粉检测(MT) 1.磁粉检测的原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小
一、无损检测基础知识 1.1无损检测概况 1.1.1无损检测的定义和分类 什么叫无损检测，从文字上面理解，无损检测就是指在不损坏试件的前提下，对试件进行检查和测试的方法。但是这并不是严格意义上的无损检测的定义，对现代无损检测的定义是：在不损坏试件的前提下，以物理或化学为手段，借助先进的技术和设备器材，对试件的内部及表面的结构、性质、状态进行检查和测试的方法。在无损检测技术发展过程中出现三个名称，即：无损探伤(Non-destructive lnspction)，无损检测(Non-destructive Testing)，无损评价( Non-destructive Evaluation)。一般认为，这三个名称体现了无损检测技术发展的三个阶段，其中无损探伤是早期阶段的名称，其内涵是探测和发现缺陷；无损检测是当前阶段的名称，其内涵不仅仅是探测缺陷，还包括探测试件的一些其它信息。而无损评价则是即将进入或正在进入的发展阶段，无损评价包涵更广泛，更深刻的内容，它不仅要求发现缺陷，探测试件的结构、性质、状态，还要求获取全面的、更准确的、综合的信息。 射线检测（Radiographyic Testing,,简称RT），超声波检测(Uitrasonic Testing，简称UT)，磁粉检测（Magnetic Testing 简称MT）,渗透检测（Penetrant Testing,简称PT）是开发较早，应用较广泛的探测缺陷的方法，称为四大常规检测方法，到目前为止，这四种方法仍是锅炉压力容器制造质量检验和再用检验最常用的无损检测方法，其中RT和UT 主要用于检测试件内部缺陷。PT主要用于检测试件表面缺陷，MT主要用于检测试件表面及近表面缺陷。其它用于锅炉压力容器的无损检测方法有涡流检测（Eddy current Testing,简称ET）、声发射检测（Acoustic Emission,简称AE）。 1.1.2无损检测的目的 用无损检测技术，通常是为了达到以下目的： 1、保证产品质量； 2、保障使用安全； 3、改进制造工艺； 4、降低生产成本。 1.1.3无损检测应用的特点 无损检测应用时，应掌握以下几个方面的特点： 1、无损检测要与破坏性检测配合； 2、正确选用实施无损检测的时机；
关于学习超声波探伤，和轧辊日常维护的报告 通过这几天的学习，学习情况如下： 超声波探伤原理： 超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。但也存在操作者的水平和经验有关缺点。在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。超声波检测主要用于探测试件的内部缺陷。 表面波是超声波的一种,由于表面波的能量集中于表面下2个波长之内, 检查表面裂纹灵敏度极高,因此得到了广泛应用。我们这次学的也是以表面波探伤为主： 当介质表面受到交变应力作用时，产生沿介质表面传播的波称为表面波。表面波是具有纵波和横波双重性质的波，可看做振动平行表面的纵波和振动垂直表面的横波合成。 表面波探伤方法： 将磨好的轧辊表面污迹、油、切削液等痕迹擦拭干净；然后涂上润滑油，作用为润滑和隔离空气。 轧辊表面粗糙度不能高于0.8Ra，探头在移动过程中应稍作摆动避免倾斜裂纹的漏检。为保证灵敏度应匀速移动，探头移动速度小于等150m/s。较大的划伤会引起缺陷波。
除支承辊外其他轧辊都可以用二纵一环探伤法，支承辊面积大可以采用四纵两环的探伤法 轧辊缺陷判定： 缺陷波高不大于20%结合磁粉检测可以放行使用。 缺陷波高大于20%时须重新磨削。 对异常波定位： 用手指顺探头检测位置摸，跟异常波重合的地方为异常波的位置。目视不到的用磁粉进行探测。 轧辊的日常维护影响轧辊寿命的因素： 减少轧制事故： 冷轧辊一般有Cr合金钢经过淬火及低温回火，低温回火的温度通常不超过170篊，发生粘钢等重大事故时，局部温度可以达到800篊甚至更高。轧辊表面受热后，马氏体基体会分解成碳化物和铁素体，体积收缩，造成表面局部的拉应力，诱发表面裂纹，即使裂纹没有立即产生，热影响区的强度大大降低，在随后轧制中提前产生疲劳裂纹，这是轧辊表面裂纹的主要来源。所以改善轧辊的使用环境是提高轧辊使用寿命的前提。 加强检测： 轧辊表面是否有缺陷，仅肉眼观测是不够的，尤其是遭遇轧制事故经受到过热冲击的轧辊，经常会没有明显开裂，但轧辊表面或浅表层已经有损伤，如热影响区和微裂纹，这些缺陷只有通过表面探伤的方法才能将其检查出来。
实验磁粉法对焊缝探伤 一、实验目的 1.了解磁粉探伤的基本原理； 2.掌握磁粉探伤的一般方法和检测步骤； 3.熟悉磁粉探伤的特点。 二、实验原理 1. 磁粉检测的原理 磁粉检测，是通过对被检工件施加磁场使其磁化（整体磁化或局部磁化），在工件的表面和近表面缺陷处将有磁力线逸出工件表面而形成漏磁场，有磁极的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕，从而显示出缺陷的存在。如图1所示。 图1 不连续性部位的漏磁场分布 1-漏磁场；2-裂纹；3-近表面气孔；4-划伤；5-内部气孔；6-磁力线；7-工件 磁粉检测有三个必须的步骤： (1)被检验的工件必须得到磁化； (2)必须在磁化的工件上施加合适的磁粉： (3)对任何磁粉的堆积必须加以观察和解释。 漏磁场：被磁化物体内部的磁力线在缺陷或磁路截面发生突变的部位，离开或进入物体表面所形成的磁场，漏磁场的成因在于磁导率的突变。设想一被磁化的工件上存在缺陷，由于缺陷内物质的磁导率一般远低于铁磁性材料的磁导率，
因而造成缺陷附近磁力线的弯曲和压缩。如果该缺陷位于工件的表面或近表面，则部分磁力线就会在缺陷处溢出工件表面进入空气，绕过缺陷后在折回工件，由此形成缺陷的漏磁场。 漏磁场与磁粉的相互作用：磁粉检测的基础是缺陷的漏磁场与外加磁粉的磁相互作用，及通过磁粉的聚集来显示被检工件表面上出现的漏磁场，在根据磁粉聚集形成的磁痕的形状和位置分析漏磁场的成因和评价缺陷。设在被检工件表面上有漏磁场存在。如果在漏磁场处撒上磁导率很高的磁粉，因为磁力线穿过磁粉比穿过空气更容易，所以磁粉会被该漏磁场吸附，被磁化的磁粉沿缺陷漏磁场的磁力线排列。在漏磁场力的作用下，磁粉向磁力线最密集处移动，最终被吸附在缺陷上。由于缺陷的漏磁场有被实际缺陷本身大数十倍的宽度，姑而磁粉被吸附后形成的磁痕能够放大缺陷。通过分析磁痕评价缺陷，即是磁粉检测的基本原理。2．磁粉检测的适用范围 (1)未加工的原材料（如钢坯）、半成品、成品及在役与使用过的工件都可用磁粉检测技术进行检查。 (2)管材、棒材、板材、型材和锻钢件、铸钢件及焊接件都可应用磁粉检测技术来检测缺陷。 (3)被检测的表面和近表面的尺寸很小，间隙极窄的铁磁性材料，可检测出长O.lmm、宽为微米级的裂纹和目测难以发现的缺陷。 (4)可用于检测马氏体不锈钢和沉淀硬化不锈钢材料，但不适用于检测奥氏体不锈钢和用奥氏体不锈钢焊条焊接的焊缝，也不适用于检测铜、铝、镁、钛台金等非磁性材料。 (5)可用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔、气孔和夹杂等缺陷，但不适于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于20。的缺陷。 磁粉检测方法应用比较广泛，主要用以探测磁性材料表面或近表面的缺陷。多用于检测焊缝，铸件或锻件，如阀门，泵，压缩机部件，法兰，喷嘴及类似设备等。探测更深一层内表面的缺陷，则需应用射线检测或超声波检测。磁粉检测具有检测成本低，操作便利，反应快速等特点。其局限性在于仅能应用于磁性材料，且无法探知缺陷深度，工件本身的形状和尺寸也会不同程度地影响到检测结果。
1 渗透检测（PT）操作要点及质量控制原则 1.1适用范围 PT适用于非多孔性金属材料或非金属材料制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。 1.2试块 铝合金试块主要用于以下两种情况： 1) 在正常使用情况下检验渗透检测剂能否满足要求，以及比较两种渗透检测剂性能优劣； 2) 对用于非标准温度下的渗透检测方法作出鉴定。 镀铬试块主要用于检验渗透检测剂系统灵敏度及操作工艺正确性。 1.3渗透检测操作方法 1.3.1表面准备 （1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层。 （2）被检工件机加工表面粗糙度Ra≤12.5μm；被检工件非机加工表面的粗糙度可适当放宽，但不得影响检验结果。 （3）局部检测时，准备工作范围应从检测部位四周向外扩展25mm。 1.3.2预清洗 检测部位的表面状况在很大程度上影响着渗透检测的检测质量。因此在进行表面清理之后，应进行预清洗，以去除检测表面的污垢。 1.3.3施加渗透剂 渗透时间及温度： 在10℃～50℃的温度条件下，渗透剂持续时间一般不应少于10min。 当渗透检测不可能在10℃～50℃温度范围内进行时，应对检测方法作出鉴定。通常使用铝合金标准试块进行。 温度低于10℃条件下渗透检测方法的鉴定：在试块和所有使用材料都降到预定温度后，将拟采用的低温检测方法用于B区。在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。如果显示迹痕基本上相同，则可以认为准备采用的方法经过鉴定是可行的。 温度高于50℃条件下渗透检测方法的鉴定：如果拟采用的检测温度高于50℃，则需将试块B加温并在整个检测过程中保持在这一温度，将拟采用的检测方法用于B区。在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。如果显示迹痕基本上相同，则可以认为准备采用的方法是经过鉴定可行的。 1.3.4去除多余的渗透剂 （1）在清洗工件被检表面以去除多余的渗透剂时，应注意防止过度去除而使检测质量下降，同时也应注意防止去除不足而造成对缺陷显示识别困难。 （2）溶剂去除型渗透剂用清洗剂去除。除特别难清洗的地方外，一般应先用干燥、洁净不脱毛的布依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，直至将被检面上多余的渗透剂全部擦净。不得往复擦拭，不得用清洗剂直接在被检面上冲洗。 1.3.5干燥处理 （1）施加溶剂悬浮显像剂时，检测面应在施加前进行干燥。 （2）一般可用热风进行干燥或进行自然干燥。干燥时，被检面的温度不得大于50℃。当采用溶剂去除多余渗透剂时，应在室温下自然干燥。
摩擦焊接磁粉探伤报告 Magnetic Particle Inspection 规格：ф127钻杆 Spec: ф127 drill pipes 探伤根数：125 支(见JZ/QP-803-11磁粉探伤检验记录) Qty: 125 joints ( with reference to JZ/QP-803-11 magnetic particle test records ) 探伤仪型号：CDX-3。 Test equipment type: CDX-3 磁化方法：连续法电磁轭局部磁化。 Method: Continuation method, Electromagnetic yoke local magnetization. 磁化电流值（周向电流）：10.2A Magnetization current value (circumferential current): 10.2A 磁化灵敏度：15/100、30/100标准试片能清晰显示。 Magnetization sensitivity: 15/100, 30/100 standard test blocks can present clearly. 磁化时间：1-3秒断续加磁。 Magnetization time: 1s-3s interrupt remagnetize. 磁悬液浓度：1.3%～3%。 Concentration of magnetic suspending liquid: 1.3%-3% 提升力：>4.5kg Lift:>4.5kg 验收标准：焊区整个外表面进行萤光磁粉探伤，检验是否有横向缺陷，横向缺陷经打磨后仍然无法完全去除，视为不合格品， 当横向缺陷经打磨以完全去除并光滑过渡，且打磨后尺寸符合图纸要求, 视为合格品。 Acceptance criteria: To do the fluorescent magnetic particles test for the surface of welding zone and check whether there are horizontal cracks. If there are cracks and the cracks cannot be removed after grinding, these products will be rejected. If the cracks can be removed completely and transit smoothly after grinding, also the grinding size is according to order drawing strictly. These products are accepted. 人员资质：中国机械工程师学会无损检测学会MTⅡ资质。视力正常。Qualification of personnel: Grade 2 Certificate of Magnetic particle Testing(MT),
超声波探伤仪磁粉探伤仪等无损检测常用知识 无损探伤问题集 物理探伤就是不产生化学变化的情况下进行无损探伤。 一、什么是无损探伤？ 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些？ 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理？ 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类？ 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些？ 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类？ 答：1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕；
3、夹渣、气孔带来的点状磁痕。 七、试述产生漏磁的原因？ 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素？ 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。 九、某些零件在磁粉探伤后为什么要退磁？ 答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某些零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。 十、超声波探伤的基本原理是什么？ 答：超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。 十一、超声波探伤与X射线探伤相比较有何优的缺点？ 答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验。 十二、超声波探伤的主要特性有哪些？ 答：1、超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射； 2、波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。

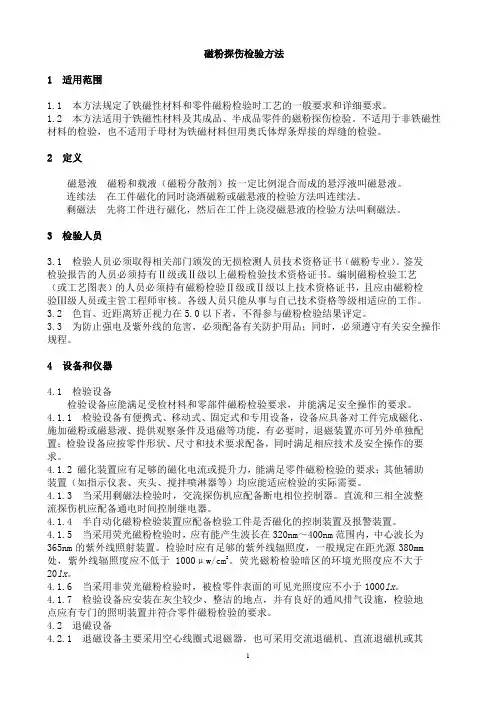

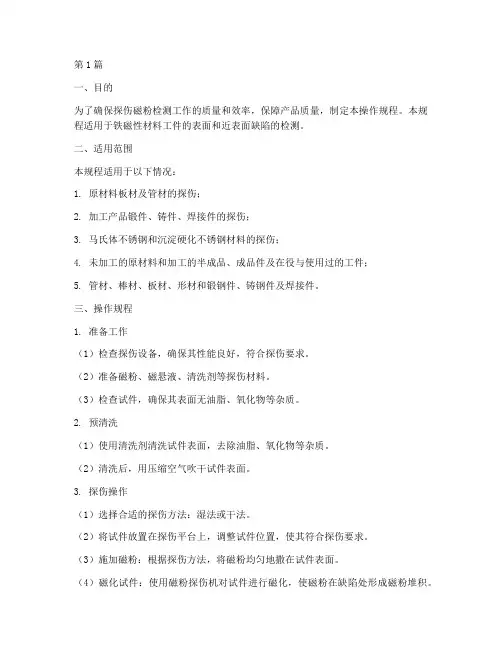

磁粉探伤检验规范 1、适用范围 本规范叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它 不连续的一种检测。适用于钻井工具表面和连接螺纹的磁粉检测。 2、引用标准、规范 ASME 709 磁粉检测的标准推荐操作方法 GB11522 标准对数视力表 JB/T4730.1 承压设备无损检测第1部分：通用部分 JB/T4730.4 承压设备无损检测第4部分：磁粉检测 JB/T6063 磁粉探伤用磁粉技术条件 JB/T6065 无损检测磁粉检测用试片 JB/T8290 磁粉探伤机 ASNT-TC-1A 无损检测人员的资格鉴定 3、磁粉检测人员 3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。 3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。取得不同无损检测方法和资格级别人员，只能从事于该方法和资格级别相应的工作，并负责相应的叫声责任。 3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。测试方法应符合GB11533的规定。 3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，
不得有色盲。 4、检测设备、器材和材料 4.1 磁粉探伤机 磁粉探伤机，在有效适用期内应良好的保养。交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。检测周期为6个月一次。 4.2 磁悬液 磁悬液浓度应根据磁粉种类、力度、施加方法和被检工件表面状况等因素来确定。用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。 4.3 退磁装置 退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。 4.4 辅助设备 磁场强度计 标准试片A1(或CX) 磁场指示器 磁悬液浓度测试仪(管) 2~10倍放大镜。 5、被检工件表面 清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。被检工件表面不规则状态，不得影响检测结果的正确性和完整性。 6、检测操作规程及工艺 6.1 用磁悬液浓度沉淀管或浓度测试仪测量磁粉浓度，浓度范围见表1。
无损探伤标准 一、通用基础 1、GB 5616-1985 常规无损探伤应用导则 2、GB/T 9445-1999 无损检测人员技术资格鉴定通则 3、GB/T 14693－1993 焊缝无损检测符号 4、GB 16357-1996 工业X射线探伤放射卫生防护标准 5、JB 4730-1994压力容器无损检测 6、DL/T675-1999 电力工业无损检测人员资格考核规则 二、射线检测 1、GB 3323-1987 钢熔化焊对接接头射线照相和质量分级 2、GB 5097-1985 黑光源的间接评定方法 3、GB 5677-1985 铸钢件射线照相及底片等级分类方法 4、GB/T 11346-1989 铝合金铸件X射线照相检验针孔(图形)分级 5、GB/T 11851-1996压水堆燃料棒焊缝X射线照相检验方法 6、GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分类 7、GB/T 无损检测术语射线检测 8、GB/T 12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级 9、GB/T 16544-1996 球形储罐γ射线全景曝光照相方法 10、GB/T 16673-1996 无损检测用黑光源（UV-A）辐射的测量 11、JB/T 7902-2000 线型象质计 12、JB/T 7903-1995工业射线照相底片观片灯 13、JB/T 泵产品零件无损检测泵受压铸钢件射线检测方法及底片的等级分类 14、JB/T 9215-1999 控制射线照相图像质量的方法 15、JB/T 9217-1999射线照相探伤方法 16、DL/T 541-1994 钢熔化焊角焊缝射线照相方法和质量分级 17、DL/T 821-2002 钢制承压管道对接焊接接头射线检验技术规程 18、TB/T6440－92 阀门受压铸钢件射线照相检验 三、超声波检测㈠
有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。用磁粉探伤检验表面裂纹，与超声探伤和射线探伤比较，其灵敏度高、操作简单、结果可靠、重复性好、缺陷容易辨认。但这种方法仅适用于检验铁磁性材料的表面和近表面缺陷。 当前位置：首页 >> 企业新闻 >> 技术文章 >> 正文 磁粉探伤的原理 我要打印 IE收藏放入公文包我要留言查看留言 切割设备网：利用在强磁场中，铁磁性材料表层缺陷产生的漏磁场吸附磁粉的现象而进行的无损检验法，称磁粉探伤。 磁粉探伤原理：首先将被检焊缝局部充磁，焊缝中便有磁力线通过。对于断面尺寸相同、内部材料均匀的焊缝，磁力线的分布是均匀的。当焊缝内部或表面有裂纹、气孔、夹渣等缺陷时，磁力线将绕过磁阻较大的缺陷产生弯曲。此时在焊缝表面撒上磁粉，磁力线将穿过表面缺陷上的磁粉，形成“漏磁”。根据被吸附磁粉的形状、数量、厚薄程度，便可判断缺陷的大小和位置。内部缺陷由于离焊缝表面较远，磁力线在其上不会形成漏磁，磁粉不能被吸住，无堆积现象，所以缺陷无法显露。 超声波探伤仪 运用超声检测的方法来检测的仪器称之为超声波探伤仪。它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等。 说白了就是变频原理
超声波探伤技术简介 1、超声检测 超声波检测是无损检测方法之一，无损检测是在不破坏前提下，检查工件宏观缺陷或测量工件特征的各种技术方法的统称。常规无损检测方法有：超声检测Ultrasonic Testing（缩写UT）；射线检测Radiographic Testing（缩写RT）；磁粉检测Magnetic particle Testing （缩写MT）；渗透检验Penetrant Testing （缩写PT）；涡流检测Eddy current Testing （缩写ET）； 2、超声波探伤仪 运用超声检测的方法来检测的仪器称之为超声波探伤仪。它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等。 PXUT-350 1、检测范围0.0-5000.0mm 2、工作频率 3、增益调节 4、 波形显示 3、衰减控制 4、垂直性误差≤3% 5、水平性误差≤0.3% 6、抑制电平 7、探伤灵敏度余量≥60dB 8、脉冲移位 9、使用电源7.2VDC，220VAC 10、外形尺寸250×140×50 11、备注全国服务，上门调试培训。如有特殊需要，特聘上海铁路局机务系统无损检测设备服务中心工程师，上门培训指导。探伤工艺乃保证质量的重中之重，选购信誉好，产品好的商家尤为重要。 12、产品介绍PXUT-350全数字智能超声波探伤仪采用新型超大屏幕高亮度EL显示器件(6.5"高亮场致发光显示器)，仪器造型优美，体积小巧，屏幕超大，强光下无需遮光也能清晰显示，仪器功能实用，性能稳定，操作简便，是一款性能价格比非常优异的笔记本式全数字智能超声波探伤仪。 13、产地中国 回答者：Eisenhower314 - 魔法学徒一级5-18 11:23 PXUT系列超声波探伤仪是南通友联生产的主要机型，我用其中的几款。 工作原理一两句说不清楚，我就简单说一下吧。 首先，超声波，探伤仪发射出电脉冲，通过屏蔽传输线给探头上的压电晶片（换能器）两个
1、何谓湿法连续法? 答：湿法连续法是指在磁化的同时，用浇淋或喷洒的方式施加磁悬液，磁悬液应能在检验区缓缓流过，施加磁悬液结束后应再进行l—2次磁化，或使喷液较磁化提前1s结束。 2、磁粉探伤日常性能校验时，如何对磁痕进行分析? 答：在试件磁化的同时，应检查试片卜磁痕显示情况；局部磁化时，与磁场垂直的圆形沟槽部位显示小封闭的两弧形“()”，聚粉磁痕和十字沟槽显示‘‘—”或“|”形聚粉磁痕，清晰者为合格，全轴复合磁化时，A型试片各沟槽均应显示清晰。 3、磁悬液浓度如何测定? 答：磁悬液浓度采用体积浓度，使用梨形沉淀管测量。测量前充分搅拌磁悬液（搅拌时问至少为5min)，使用梨形沉淀管直接接取从喷管中喷出的磁悬液lOOmL，静止沉淀30min，读出沉淀在管底的磁粉的体积，即为磁悬液的体移浓度。 4、磁悬液更换有何要求？ 答：磁悬液也应根据探伤工作量、季节变化、生产环境及磁悬液清洁程度定期更换，全部液体最长更换周期为：非荧光磁悬液不得超过1个月，荧光磁悬液不得超过7天。 5、何种情况下会出现，不是由磁力作用而产生的磁痕? 答：下列4利情况下会产生不是由磁力作用而产生的磁痕：(1)工件表面粗糙会滞留磁粉而形成磁痕，磁粉的堆积很松散。
(2)工件表面的氧化皮和锈蚀以及油漆斑点的边缘会出现磁痕。 (3)工件表面不干净，存在油脂、纤维等脏物会粘附磁粉形成磁痕。 (4)磁悬液浓度过大，施加磁悬液方式小当，也可能形成磁痕。 6、何谓线性缺陷? 答：线性缺陷是指金属的连续性被破坏而引起的长度远大于其宽度的缺陷，磁痕的长度一般大于宽度3倍的显示，可分为横向线性缺陷和纵向线性缺陷。横向线性缺陷是指与零部件中心线的锐夹角大于或等于45°的线性缺陷；纵向线性缺陷是指与零部件中心线的锐夹角小于45°的线性缺陷。 7、磁粉检测的原理是什么? 答：铁磁性材料工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出不连续性的位置、大小、形状和严重程度。 8、磁力线有哪些特性? 答：磁力线具有以下特性： (1)磁力线是具有方向性的闭合曲线。在磁体内，磁力线是由S极到N极；在磁体外，磁力线是由N极出发，穿过空气进入S极的闭合曲线。 (2)磁力线互不相交。 (3)磁力线可描述磁场的大小和方向。
培训教材之理论基础 第一章无损检测概述 无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。 射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。射线对人体不利，应尽量避免射线的直接照射和散射线的影响。 超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。 磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。 渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。 涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。 磁粉、渗透和涡流统称为表面检测。 第二章超声波探伤的物理基础 第一节基本知识 超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。 物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。振动的传播过程，称为波动。波动分为机械波和电磁波两大类。机械波是机械振动在弹性介质中的传播过程。超声波就是一种机械波。 机械波主要参数有波长、频率和波速。波长λ：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。 由上述定义可得：C=λ f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。 次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。它们的区别在主要在于频率不同。频率在20~20000Hz之间的能引起人们听觉的机械波称为声波，频率低于20Hz的机械波称为次声波，频率高于20000Hz的机械波称为超声波。次声波、超声波不可闻。 超声探伤所用的频率一般在0.5~10MHz之间，对钢等金属材料的检验，常用的频率为1~5MHz。超声波波长很短，由此决定了超声波具有一些重要特性，使其能广泛用于无损探伤。 1.方向性好：超声波是频率很高、波长很短的机械波，在无损探伤中使用的波长为毫米 级；超声波象光波一样具有良好的方向性，可以定向发射，易于在被检材料中发现缺陷。 2.能量高：由于能量（声强）与频率平方成正比，因此超声波的能量远大于一般声波的 能量。
探伤分类和定义 目录 ?探伤 ?无损探伤的概念 ?常用的探伤方法 ?无损检测的目地 检测金属材料或部件内部的裂纹或缺陷。常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。物理探伤就是不产生化学变化的情况下进行无损探伤。 简介tànshāng 【crack detection】探测金属材料或部件内部的裂纹和缺陷 常用的探伤方法有：X光射线探伤、超声波探伤仪、磁粉探伤、渗透探伤、涡流探伤、Y射线射线探伤、荧光探伤等方法。 物理探伤就是不产生化学变化的情况下进行无损探伤。 无损探伤 无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。
常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 1、改进制造工艺； 2、降低制造成本； 3、提高产品的可能性； 4、保证设备的安全运行。 磁粉探伤是用来检测铁磁性材料表面和近表面缺陷的一种检测方法。当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 磁粉探伤种类 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 磁粉探伤的缺陷 磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 缺陷磁痕的种类 1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕；
磁粉探伤技术 物理探伤就是不产生化学变化的情况下进行的无损探伤。无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。我们常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。这里主要介绍一下磁粉探伤方面的知识。磁粉探伤基本原理是：当铁磁性零件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 一、磁性是什么 磁性指金属具有导磁的性能；从实用意义讲如：可用磁性材料（金属）制造永久磁铁、电工材料，也可用磁性来检查磁性金属是否有裂纹等 二、磁粉检验规程包括 1、规程的适用范围； 2、磁化方法（包括磁化规范、工件表面的准备）； 3、磁粉（包括粒度、颜色、磁悬液与荧光磁悬液的配制）。 4、试片； 5、技术操作； 6、质量评定与检验记录。 三、磁粉探伤的种类 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 四、磁粉探伤的缺陷有多种，由于磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 五、缺陷磁痕可分为： 1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕； 3、夹渣、气孔带来的点状磁痕。 六、磁粉探伤适用范围 磁粉探伤是主要用来检测铁磁性材料表面和近表面缺陷的一种检测方法。 七、干粉法与湿粉法检验的主要优缺点 干粉法检验对近表面缺陷的检出能力高，特别适于大面积或野外探伤；湿粉法检验对表面细小缺陷检出能力高，特别适于不规则形状的小型零件的批量探伤。 八、产生漏磁的原因： 由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B＝μH 来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 九漏、磁的影响因素： 1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。
探伤工基本知识（初级） 一、通常所指的金属材料的性能包括哪些方面？ 答：通常所指的金属材料性能包括1：使用性能：即为了保证机械零件、设备、结构件等能够正常工作，材料所应具备的性能，主要有力学性能（强度、硬度、刚性、塑性、韧性等），物理性能（密度、熔点、导热性、热膨胀性等），化学性能（耐腐蚀性、热稳定性等）。使用性能决定了材料的应用范围，使用安全可靠性和使用寿命。2、工艺性能：即材料在被制成进行零件、设备、结构件的过程中适应各种冷、热加工的性能，例如铸造、焊接、热处理、压力加工、切削加工等方面的性能。工艺性能对制造成本、生产效率、产品质量有重要影响。 二、四种基本焊接位置是指什么？ 答：四种基本焊接位置为平焊、横焊、立焊、仰焊。 三、焊接接头由哪些部分组成？ 答:焊接接头由焊缝、熔合区和热影响区三部分组成。 四、金属焊接缺陷有哪些？这些缺陷有什么危害？ 答：通常所说的金属焊接缺陷分为外观（表面）缺陷和内部缺陷，1、常见的外观缺陷包括：咬边、焊瘤、凹坑、未焊满、烧穿、成形不良、变形、错边、表面气孔及弧坑缩孔等，咬边减小了母材的有效截面面积，降低结构的承载能力，同时还会造成应力集中，发展为裂纹源；焊瘤常伴有未熔合、夹渣缺陷，容易导致裂纹，同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中，管子内部焊瘤减小了它的内径，可能造成流动物堵塞；凹坑减小了焊缝的有效截面面积，弧坑常伴有弧坑裂纹缩孔；未焊满同样消弱了焊缝，容易产生应力集中，同时，由于规范太弱使冷却速度增大，容易带来气孔、裂纹等缺陷；烧穿完全破坏了焊缝，使焊接接头丧失了联接及承载能力；另外成形不良、变形、错边、表面气孔及弧坑缩孔等缺陷的存在容易造成应力集中，同时减少了焊缝的有效截面面积。2、常见的内部缺陷包括：气孔、夹渣、裂纹、未焊透、未熔合、白点等，不同缺陷的危害分别是：气孔减少了焊缝的有效截面面积，使焊缝疏松，从而且降低了接头的强度、塑性，还会引起泄露；点状夹渣的危害与气孔相似，带有尖角的夹渣会产生尖端应力集中，尖端还会发展为裂纹源，危害较大；裂纹分为热裂纹和冷裂纹，裂纹是所有焊接缺陷中危害程度最大的缺陷，尤其是冷裂纹，带来的危害是灾难性的，它使焊接接头完全丧失了应有的机械和物理性能；未焊透的危害之一是减少了焊缝的有效截面面积，是接头强度下降，其次，引起的应力集中所造成的危害比强度下降的危害大得多，未焊透严重降低焊缝的疲劳程度，可能成为裂纹源，是造成焊缝破坏的重要原因；未熔合是一种面积型缺陷，坡口及根部未熔合对承载截面积的减小都非常明显，应力集中也比较严重，其危害性仅次于裂纹；白点是由于氢集中造成的，可能促成冷裂纹产生，危害非常严重。 五、什么是无损检测？目前使用的无损检测技术主要有那几种？ 答：无损检测是指在不破坏工件（试件）的前提下，以物理或者化学方法为手段，借助先进的技术手段和设备器材，对试件的内部及表面结构、性质、状态进行检查和测试的方法。 目前使用的无损检测技术主要有射线检测、超声波检测、磁粉检测、渗透检测、涡流检测和声发射检测六种。 六、无损检测的目的是什么？ 答：应用无损检测技术通常是为了达到以下目的：1、保证产品质量，2、保障产品使用安全， 3、改进制造工艺， 4、降低生产成本。 七、如何正确选择实施无损检测的时机？ 答：在进行无损检测时，必须根据无损检测的目的，正确选择无损检测实施的时机，例如1、锻件的超声波探伤，一般安排在锻件完成并且进行过粗加工后，钻孔、铣槽、精磨等最终机
四川双建路桥机械有限责任公司 超声波探伤仪操作规程 SJ/QW-29-2013 一、超声波探伤仪须由熟悉超声波探伤仪的性能、操作和安全要求并持有超声I级以上证书者操作。 二、超声波探伤仪操作前的准备工作： 1．检查电源电压是否符合仪器的要求，详见说明书。 2．对试件表面的进行预处理，露出金属光泽，表面粗糙度满足探伤要求，同时应保证有良好的接触面。 3．根据超声波探伤通用工艺要求和试件的具体情况选取合适的工作方式（一发一收或单发单收），探伤方法、工作频率、探头与试件的类型等。 三、超声波探伤仪开机顺序 1．接通电源，开启电源开关，观察电压是否稳定。 2．按规定调节仪器和探头的综合灵敏度进行调试。 3．根据超声波探伤的标准或工艺在试块上通过仪器面板上各个旋钮的调节，以达到探伤要求的起始灵敏度。 4．对试件进行初探，凡发现可疑的地方（超标部分）都必须做标记。 5．对试件进行精探，根据判断灵敏度来正确地解定初探后的缺陷情况，然后做出明显的标记。 四、超声波探伤仪注意事项 1．蓄电池电量不足时应及时充电，长期不用的蓄电池应每月充放电一次。 2．使用时注意保持仪器清洁，防止耦合剂进入仪器内部引起损坏。 3．使用中随时注意观察，发现仪器有不正常现象时应立即关机检查。 五、超声波探伤仪正常关机步骤 1．切断电源开关，拨下超声波头线。 2．对蓄电池进行充电以备下次使用。 六、超声波探伤仪每次使用后做好清洁工作和运行记录。
此页无正文 附加说明： 本办法由生产部提出并归口 本办法起草人：廖鹏 本办法审核人：尹煜城 本办法批准人：张勇
四川双建路桥机械有限责任公司 YJM锚具静载试验作业指导书 SJ/QW-30-2013 1 适用范围 本作业指导书适用YJM锚具出厂静载试验作业指导。 2 人员资质 操作人员应具有公司企管部颁发的上岗证。 3 试验设备、仪器 便携式千斤顶，穿心式千斤顶及配套电动油泵、压力传感器、试验台座、直尺、钢卷尺 4 一般规定 4.1 试验用的钢铰线锚具组装时应由全部零件和钢铰线组装而成，组装时不应在锚固零件上添加影响锚固性能的物质，如金刚砂、石蜡、石墨等，束中各根钢铰线应等长、平行。 4.2 穿心式千斤顶及配套电动油泵，应是定型产品，千斤顶额定张拉力应大于钢铰线锚具组装件中各根钢铰线计算极限拉力之和（F ）。 pm ，必须经过法定的计量检测机构标定，并在标定4.3 压力传感器的额定压力，应大于F pm 的有效期内使用（标定有效期12个月）。 4.4 试验台座的承载力应大于1.5F ，长度应大于或等于3m。 pm 4.5 测量总应变的卡尺的不确定度不大于标距的0.2％。 5 组装型式： 图1 静载试验组装形式
