包头职业技术学院车辆工程系毕业综合技能训练工作报告曲柄连杆机构的常见故障分析
论文撰写人徐超
系部车辆工程系
班级 12级312131班
学号 31213110
指导教师马志民
发任务书日期 2014年 11月 25日
摘要
曲柄连杆机构是发动机将热能转换为机械能的主要机构，是发动机的心脏。发动机运转中,曲柄连杆机构的活塞、活塞环、活塞销、连杆、曲轴和机体受到巨大的冲击力,易产生变形、裂纹或断裂,造成发动机不能启动、异响等。如果该机构发生故障，将使发动机工作状况变坏，动力性下降，机油及燃油消耗量增大。因此，曲柄连杆机构出现故障一定要及时排除。论文对曲柄连杆机构的功用和组成进行阐述，重点描述了机体组、活塞连杆组、曲轴飞轮组等主要机件的具体作用，并分析了曲柄连杆机构在拆卸、装配过程的各种注意事项，进一步研究了曲柄连杆机构故障的现象、产生原因及故障检修方法，并结合具体的故障实例对不同型号汽车进行故障诊断分析与故障排除，实现理论与实践相结合，加深曲柄连杆机构的故障诊断认识。
关键词：曲柄连杆机构故障现象故障原因故障检修
目录
前言 (1)
1 曲柄连杆机构的功用和组成 (3)
1.1曲柄连杆机构的功用 (3)
1.2曲柄连杆机构的组成 (3)
1.2.1机体组 (3)
1.2.2活塞连杆组 (4)
1.2.3曲轴飞轮组 (5)
2 曲柄连杆机构的拆卸与装配 (6)
2.1曲柄连杆机构的拆卸 (6)
2.1.1分解发动机机体组总成 (6)
2.1.2活塞连杆组的拆卸 (6)
2.1.3曲轴飞轮组的拆卸 (7)
2.2曲柄连杆机构的装配 (7)
2.2.1安装曲轴与飞轮 (7)
2.2.2安装活塞连杆组件 (7)
2.2.3气缸体曲轴箱组安装 (8)
3 曲柄连杆机构的常见故障分析 (8)
3.1机体组常见故障分析 (8)
3.2活塞连杆组常见故障分析 (11)
3.3曲柄连杆机构的故障实例分析 (12)
3.3.1故障实例一 (12)
3.3.2故障实例二 (12)
结论 (13)
致谢 (14)
参考文献 (15)
前言
在汽车的发动机发展史中，曲柄连杆机构始终是发动机的基础，随着科学技术的不断发展，发动机使用的日益广泛，对发动机曲柄连杆机构的要求也就越来越高。发动机的曲柄连杆机构的工况是相对比较恶劣的，它要承受高温，高压，高速以及化学腐蚀作用。曲柄连杆机构的综合性能直接决定了发动机的性能。
由于曲柄连杆机构是发动机的基础，有着其他机构不可代替的作用和特点。在做功行程中，利用燃烧气体所带来的压力推动活塞向下运动，经活塞销，连杆使活塞的往复运动转变为曲轴的旋转运动产生转矩，为汽车提供动力和驱动发动机其他结构正常工作。在进气，压缩，排气行程是依靠曲轴，飞轮的转动惯性和其他缸的动力并经连杆和活塞销一起向上推动活塞进行上下的往复运动，为下一次做功创造条件。与此同时，气缸盖与封闭气缸顶部，与活塞顶部，汽缸壁形成了燃烧室。另外，气缸内的水套和油套也是冷却系统和润滑系统的组成部分。气缸体作为发动机的装配基础零部件，不仅影响发动机的使用，还影响其他机件的工况。因此做好对曲柄连杆机构的维护与保养对延长其使用寿命，改善发动机的动力性和经济性有至关重要的作用。
论文首先明确了曲柄连杆机构的功用，并重点分析了曲柄连杆机构的组成部分，即机体组、活塞连杆组、曲轴飞轮组三部分，分别对机体组、活塞连杆组、曲轴飞轮组各部分包涵的具体机件进行详细论述，指出不同
机件的具体位置与重要作用。其次由于曲柄连杆机构拆卸、装配过程的好坏，直接影响发动机的输出功率，论文重点研究曲柄连杆机构在拆卸和装配过程中需要注意的各项事宜，最后基于故障特性对曲柄连杆机构的故障现象、产生原因及故障检修方法进行深入研究，并进一步结合企业实践对不同车型的故障进行分析，指出故障现象，提出故障诊断意见及具体的故障排除方法，为曲柄连杆机构故障分析提供实践依据。
1 曲柄连杆机构的功用和组成
1.1曲柄连杆机构的功用
曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。在作功冲程，它将燃料燃烧产生的热能活塞往复运动、曲轴旋转运动而转变为机械能，对外输出动力；在其他冲程，则依靠曲柄和飞轮的转动惯性、通过连杆带动活塞上下运动，为下一次作功创造条件。
1.2曲柄连杆机构的组成
曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。
（1）机体组：气缸体、气缸垫、气缸盖、曲轴箱及油底壳、
（2）活塞连杆组：活塞、活塞环、活塞销、连杆
（3）曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴
1.2.1机体组
机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。因此，机体必须要有足够的强度和刚度。
（1）气缸体
气缸体是发动机各个机构和系统的装配基体，是发动机中最重要的一个部件。气缸体有水冷式缸体和风冷式气缸体。气缸体有直列、V形和水平对置三种形式
（2）气缸盖
气缸盖的主要作用是封闭气缸上部，与活塞顶部和气缸壁一起构成燃烧室
气缸盖与气缸体之间装有气缸衬垫，其作用是保证气缸盖与气缸体间的密封，防止燃烧室漏气、水套漏水
（3）油底壳
油底壳的主要作用是储存机油并封闭曲轴箱。
1.2.2活塞连杆组
活塞连杆组由活塞、活塞环、活塞销、连杆、连杆轴瓦等组成。
（1）活塞
活塞的作用是与气缸盖、气缸壁等共同组成燃烧室，并承受气缸中气体压力，通过活塞销将作用力传给连杆，以推动曲轴旋转
（2）活塞环
活塞环是用于嵌入活塞槽沟内部的金属环，其主要作用是密封作用，导热功能，控油功能，支撑功能。工作条件是处于高温，高压，高速，极难润滑。活塞分为两种：压缩环和机油环。压缩环可用来密封燃烧室内的可燃混合气体。机油环则用来刮除气缸上多余的机油，是具有弹性的开口环，分为气环和油环，平均寿命在6万公里左右。
（3）连杆
连杆的作用是将活塞承受的力传给曲轴，并使活塞的往复运动转变为曲轴的旋转运动。
1.2.3曲轴飞轮组
曲轴飞轮组主要由曲轴、飞轮和一些附件组成。
（1）曲轴
曲轴是发动机最重要的机件之一。其作用是将活塞连杆组传来的气体作用力转变成曲轴的旋转力矩对外输出，并驱动发动机的配气机构及其他辅助装置工作。
（2）飞轮
飞轮是一个转动惯量很大的圆盘，外缘上压有一个齿圈，与起动机的驱动齿轮啮合，供起动机发动机时使用。飞轮上通常还刻有第一缸点火正时记号，以便校准点火时刻。
2 曲柄连杆机构的拆卸与装配
2.1曲柄连杆机构的拆卸
按发动机附件、气缸盖、油底壳、活塞连杆组和曲轴飞轮组的顺序，进行发动机解体。
2.1.1分解发动机机体组总成
首先拆下发电机，旋松撑紧壁紧固螺栓、调整螺母紧固螺栓，拧动调整螺母，使发电机靠近发动机侧，取下V 型皮带，从发动机前端卸下发电机与发动机的联接螺栓，取下发电机。然后取下进气歧管和排气歧管。之后拆卸正时皮带、拆卸分电器、水泵、气缸盖，在拆下气缸座时，应先卸下气门室罩盖，按由四周向中心顺序旋松缸盖螺栓，以防缸盖变形。拆下缸盖螺栓，用橡皮锤锤松缸盖，取下缸盖。最后拆卸机油泵、活塞和曲轴。当取下正时齿轮、曲轴前后的油封端盖，旋松并取下曲轴主轴承盖，抬出曲轴，取出上轴瓦止推轴承。不要跌落轴瓦，将轴承盖按顺序摆放好。2.1.2活塞连杆组的拆卸
首先用活塞环拆卸专业工具依次拆下活塞环。然后用尖嘴钳取出活塞销卡簧，用拇指压出活塞销，或用专用冲头将其冲出，取出连杆轴承。最后要按相反顺序复装活塞连杆组，对活塞做好标记，以免装错。
2.1.3曲轴飞轮组的拆卸
首先按对角顺序旋松飞轮固定螺栓，取下螺栓，用手锤沿四周轻轻敲击飞轮，待松动后取下飞轮。拧松并取下曲轴油封端盖紧固螺栓，用手锤轻轻敲击油封端盖，待松动后取下油封端盖。拆卸主轴承盖及止推轴承，抬出曲轴。安装时按相反顺序逐步进行。在新油封唇部涂润滑脂，然后用专用油封安装工具和锤子敲入油封，直至其端面与油封边缘齐平。
2.2曲柄连杆机构的装配
2.2.1安装曲轴与飞轮
首先将清洗干净的气缸体倒置于安装支架上，正确安放好各道主轴承瓦和止推垫片，注意将有油槽的一片轴瓦装在缸体轴承座孔中。然后将曲轴放入缸体轴承座中，依标记号合上各道主轴承盖，按规定转矩依次拧紧各轴承盖螺栓；安装止推片后应轴向撬动曲轴检查其轴向间隙；每紧固一道主轴承盖后应转动曲轴数周，检查其径向间隙，轴承过紧间隙不合要求时应查明原因，及时予以排除。安装曲轴前、后端油封凸缘、凸缘衬垫及油封等。将飞轮安装于曲轴后端轴凸缘盘上，安装时注意原定位标记，然后紧固螺母。螺母紧固时应对角交叉进行，并按扭紧力矩拧紧。最后将曲轴前端正时齿轮、挡油片等装上。
2.2.2安装活塞连杆组件
将活塞销和连杆小头孔内（已装好铜套）涂上一层薄机油，然后将活塞
放入90℃以上热水内加热，取出活塞，迅速用专用工具将销压入销座和连杆小头孔内，使连杆活塞连接。如果有活塞销卡环，用尖嘴钳将其装上。（安装时应注意活塞与连杆的安装标记）用活塞环装卸钳依次装上活塞油环和各道密封环，安装时注意扭曲环方向不可装反。将各道环端隙按一定角度钳开（三道气环按120°钳开，第一道环的端隙应避开活塞销座及侧压力较大一侧）。用活塞环箍将活塞环箍紧，用木锤手柄轻敲活塞顶部，使其进入气缸，推至连杆大端与曲轴连杆轴颈连接。装上连杆盖，按规定扭矩拧紧连杆螺栓螺母。
2.2.3气缸体曲轴箱组安装
放倒发动机，装上油底壳衬垫及油底壳。拧紧油底壳螺栓时应由中间向两端交叉进行。竖直发动机，安装气缸垫和气缸盖。缸盖螺栓应由中间向两端交叉均匀分2～3 次拧至规定力矩。安装凸轮轴及摇臂机构，安装气缸盖罩等。将所拆其它非曲柄连杆机构部件安装到发动机上。最后检查有无遗漏未装部件，检查整理好工具。
3 曲柄连杆机构的常见故障分析
3.1机体组常见故障分析
（1）对于汽缸壁，早期异常磨损，活塞，活塞环外圆面及气缸壁内表面有明显的轴向划痕，进气道内存在明显油泥故障属于密封不良或者行驶路况恶劣，大量灰尘进入燃烧室导致的。
故障现象：气缸压力不足
故障原因：活塞环过度使用，使密封性变差，活塞与气缸磨损较大，使活塞在气缸内摇摆，影响活塞环与汽缸壁的良好贴合密封；气门与气门导管间隙过小，使气门上下运动受阻，导致气门密封不严。另外还有一些人工因素：测试气缸压力时，操作不当，没有良好的密封。
故障检修：用气缸压力表测量之前，应使发动机处于正常温度下，冷却液温度在正常范围之内。节气门全开，也就是油门踏板踩到底，拆卸掉火花塞，将选好口径的压力表拧进火花塞孔中，利用起动机带动曲轴运动，读出气缸压力表的数值，一般情况下，若在正常值范围内，压力表的指针一般会弹起三下，最终不动。
故障现象：气缸体与气缸盖的损伤。
故障原因：汽车维修后，维修师傅的螺栓拧紧力矩过大。
故障检修：气缸盖螺栓的拆装一般是对称的，拆的时候是两段向中间松开，装配的时候是中间向两段对称拧紧。
故障现象：气缸垫烧坏
故障原因：气缸垫烧坏就失去密封作用，产生窜气，漏气现象，最常见的就是烧机油
故障检修：缸体与气缸盖接合面不平，需要加以铲刮修理
（2）对于活塞环断裂，同时活塞顶部积碳过多，并有烧灼现象，为发动机长时间高速，超负荷使用，造成活塞环与燃油燃烧产生的高速，高爆发冲击频率发生共振和碎裂。
（3）活塞环偏向磨损，其他部位属于正常磨损，发动机功率下降等现象，请检查连杆是否弯曲，曲轴间隙是否过大等。
机械故障主要发生在曲柄连杆机构和配气机构，大部分以异响的形式表现出来。
故障现象：当发动机转速发生变化时，有闷闷的声音。发动机的转速升高，声音变大
故障原因：主轴瓦异响
故障检修：①利用单缸断火法进行试验，响声没有变化，然后进行相邻两缸的断火试验，如果在某两缸断火后，声音明显降低，就由此判断这两缸之间的主轴瓦发出异响。②将机油放尽，然后拆下油底壳进行检查，若在机油中或者油底壳底部检查有轴承合金层碎屑，则说明轴承合金脱落，同时更换新的主轴瓦。检查主轴承盖螺栓是否松动，如有松动，应拧紧。检查主轴瓦径向和轴向间隙，如果过大，应该更换新主轴瓦。
故障现象：涡轮增压器两端渗油，曲轴箱强制通风系统通风不畅。
故障原因：曲轴箱强制通风系统出现通风不畅，则曲轴箱的油气压力过高，则涡轮增压器里的机油回油不畅，长时间的话，机油沉积在涡轮增压
中间体，长时间就会使涡轮增压器两端渗油。
故障检修：①检查PCV系统中的空气滤清器是否存在堵塞。
②检查气缸盖和机体之间的气缸垫是否存在漏气处。
3.2活塞连杆组常见故障分析
（1）故障现象：气缸套与活塞受到机械刮伤，甚至活塞被卡至气缸内，发动机突然熄火，曲轴不能转动。活塞的密封性过低，可燃气窜入活塞裙部进行燃烧，将活塞壁上的油膜燃烧，出现干摩擦。活塞的活塞销卡环脱落也可造成拉缸现象。
故障原因：拉缸
故障检修：如果轻微拉伤，可用细纱布打磨气缸和活塞表面再用，如果严重拉伤，需要镗缸或者更换气缸套与活塞，活塞环。
（2）故障现象：活塞和气缸壁的接触面由一侧导向另一侧，发出撞击声音。
故障原因：气缸敲缸
故障检修：将润滑油从火花塞孔中滴入，过一会，用手摇动曲轴，使润滑油进入活塞和气缸中，再将各个火花塞装上，进行着车，若声音明显减小，过一会，声音又增大，则说明是活塞的配缸间隙问题，建议更换活塞或者活塞环，必要时应膛气缸。
3.3曲柄连杆机构的故障实例分析
3.3.1故障实例一
车型：奥迪A6L2.4轿车
故障现象：汽车行驶37626KM。发动机发出异响.响声越来越大，异响较快。
检查方法：断火后，检查各缸情况，对某缸断火异响减弱，异响听似活塞敲缸，分解发动机发现气缸拉伤，活塞顶烧灼，群部拉伤。
故障原因：该车行驶途中，加注劣质燃油，汽车辛烷值过低，并且高速行驶，发动机负荷大，温度过高，气缸内产生爆燃。车主不懂的爆燃的危害，所以造成活塞烧顶拉缸。
排除方法：镗磨气缸，更换加大活塞，发动机装复后工作正常.
3.3.2故障实例二
车型：宝马530I轿车
故障现象：发动机冷启动困难，启动后抖动严重，发动机温度升高后怠速运转稳定。
故障诊断：（1）检查发动机冷却液温度传感器及其线路正常
（2）检查燃油系统压力，在标准范围之内
（3）检查气缸压力。第一二缸压力低于标准值，拆检气缸垫。
排除方法：修模汽缸垫，更换气缸垫，故障排除，发动机工作正常。
结论
曲柄连杆机构是发动机的重要组成部分，其性能的好坏直接影响了发动机的使用效率。本文是结合曲柄连杆机构的常用故障分析，通过理论研究和社会实践完成的，主要内容及结论如下：
1.研究总结了曲柄连杆机构的功用和主要组成部分，并对主要机件的特点及作用进行了简要的分析。
2.重点研究了曲柄连杆机构在拆卸、装配过程中各种注意事项以及具体的操作事宜。
3.对机体组、活塞连杆组的常见故障进行深入研究，指出故障现象，并对故障进行诊断分析，进一步有针对性地提出故障检修与排除方法。
4.结合企业实践，针对不同车型的故障问题进行分析，厘清故障现象，提出故障诊断方案以及故障排放方法，达到理论与实践相结合的目的。
致谢
在本文完成之际，首先我对马志民老师致以最诚挚的敬意和最衷心的感谢。在毕业设计这段时间，马老师以渊博的知识，宽厚的胸怀，无私的敬业精神以及严谨的治学态度和开拓进取精神激励我，言传身教培养我独立思考，深入探究，解决实际问题的能力，使我受益匪浅。本文研究过程中，马老师提供了关键的技术指导，指明了研究方向。老师平日里工作繁忙，但在我做毕业设计的过程中，特别在开题方面和其他方面的撰写和修改给了我悉心的指导。特此向马老师表示衷心的感谢和敬意。
参考文献
[1]崔选盟.汽车故障诊断技术.北京：人民交通出版社，2009。
[2]沈树盛.汽车维修企业管理.北京：人民交通出版社，2005。
[3]王明亮.汽车维护与检验.上海：同济出版社，2010。
[4]刘哲，郭京臣. 汽车维修质量与检验.北京：北京理工大学出版社，2010。
课程设计任务书
目录 1 绪论 (1) 1.1CATIA V5软件介绍 (1) 1.2ADAMS软件介绍 (1) 1.3S IM D ESIGNER软件介绍 (2) 1.4本次课程设计的主要内容及目的 (2) 2 曲柄连杆机构的建模 (3) 2.1活塞的建模 (3) 2.2活塞销的建模 (5) 2.3连杆的建模 (5) 2.4曲轴的建模 (6) 2.5汽缸体的建模 (8) 3 曲柄连杆机构的装配 (10) 3.1将各部件导入CATIA装配模块并利用约束命令确定位置关系 (10) 4 曲柄连杆机构导入ADAMS (14) 4.1曲柄连杆机构各个零部件之间运动副分析 (14) 4.2曲柄连杆机构各个零部件之间运动副建立 (14) 4.3曲柄连杆机构导入ADAMS (16) 5 曲柄连杆机构的运动学分析 (17) 结束语 (21) 参考文献 (22)
1 绪论 1.1 CATIA V5软件介绍 CATIA V5(Computer-graphics Aided Three-dimensional Interactive Application)是法国Dassault公司于1975年开发的一套完整的3D CAD/CAM/CAE一体化软件。它的内容涵盖了产品概念设计、工业设计、三维建模、分析计算、动态模拟与仿真、工程图的生成、生产加工成产品的全过程，其中还包括了大量的电缆和管道布线、各种模具设计与分析、人机交换等实用模块。CATIA V5不但能保证企业内部设计部门之间的协同设计功能而且还可以提供企业整个集成的设计流程和端对端的解决方案。CATIA V5大量应用于航空航天、汽车及摩托车行业、机械、电子、家电与3C产业、NC加工等领域。 由于其功能的强大而完美，CATIA V5已经成为三维CAD/CAM领域的一面旗帜和争相遵从的标准，特别是在航空航天、汽车及摩托车领域。法国的幻影2000系列战斗机就是使用CATIA V5进行设计的一个典范；波音777客机则使用CATIA V5实现了无图纸设计。另外，CATIA V5还用于制造米其林轮胎、伊莱克斯电冰箱和洗衣机、3M公司的粘合剂等。CATIA V5不仅给用户提供了详细的解决方案，而且具有先进的开发性、集成性及灵活性。 CATIA V5的主要功能有：三维几何图形设计、二维工程蓝图绘制、复杂空间曲面设计与验证、三维计算机辅助加工制造、加工轨迹模拟、机构设计及运动分析、标准零件管理。 1.2 ADAMS软件介绍 ADAMS即机械系统动力学自动分析(Automatic Dynamic Analysis of Mechanical Systems)，该软件是美国MDI公司(Mechanical Dynamics Inc.)开发的虚拟样机分析软件。目前，ADAMS己经被全世界各行各业的数百家主要制造商采用。根据1999年机械系统动态仿真分析软件国际市场份额的统计资料，ADAMS软件销售总额近八千万美元、占据了51%的份额。 ADAMS软件使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格郎日方程方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力学分析，输出位移、速度、加速度和反作用力曲线。ADAMS软件的仿真可用于预测机械系统的性能、运动范围、

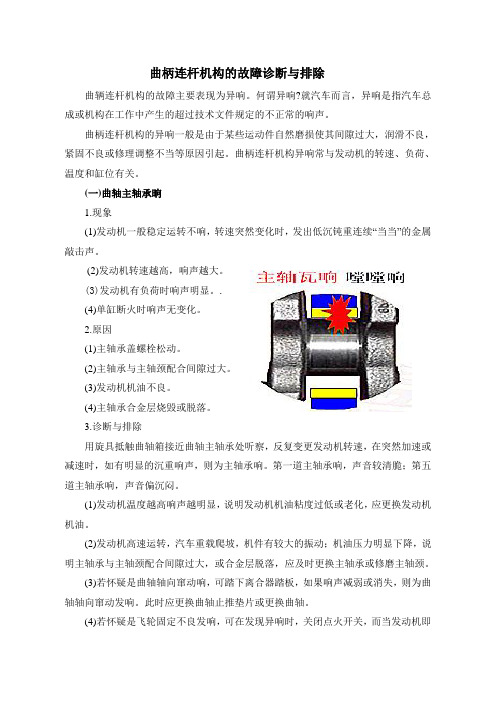

曲柄连杆机构的故障诊断与排除 曲辆连杆机构的故障主要表现为异响。何谓异响?就汽车而言，异响是指汽车总成或机构在工作中产生的超过技术文件规定的不正常的响声。 曲柄连杆机构的异响一般是由于某些运动件自然磨损使其间隙过大，润滑不良，紧固不良或修理调整不当等原因引起。曲柄连杆机构异响常与发动机的转速、负荷、温度和缸位有关。 (一)曲轴主轴承晌 1.现象 (1)发动机一般稳定运转不响，转速突然变化时，发出低沉钝重连续“当当”的金属敲击声。 (2)发动机转速越高，响声越大。 (3)发动机有负荷时响声明显。. (4)单缸断火时响声无变化。 2.原因 (1)主轴承盖螺栓松动。 (2)主轴承与主轴颈配合间隙过大。 (3)发动机机油不良。 (4)主轴承合金层烧毁或脱落。 3.诊断与排除 用旋具抵触曲轴箱接近曲轴主轴承处听察，反复变更发动机转速，在突然加速或减速时，如有明显的沉重响声，则为主轴承响。第一道主轴承响，声音较清脆；第五道主轴承响，声音偏沉闷。 (1)发动机温度越高响声越明显，说明发动机机油粘度过低或老化，应更换发动机机油。 (2)发动机高速运转，汽车重载爬坡，机件有较大的振动；机油压力明显下降，说明主轴承与主轴颈配合间隙过大，或合金层脱落，应及时更换主轴承或修磨主轴颈。 (3)若怀疑是曲轴轴向窜动响，可踏下离合器踏板，如果响声减弱或消失，则为曲轴轴向窜动发响。此时应更换曲轴止推垫片或更换曲轴。 (4)若怀疑是飞轮固定不良发响，可在发现异响时，关闭点火开关，而当发动机即
