UG几个常用命令详解二

2.3 UG常用工具2.3.1 点构造器在实体建模的过程中，许多情况下都需要利用【Point Constructor（点构造器）】对话框来定义点的位置。

单击工具栏中的按钮或者点击菜单下【Insert】→【Curve】→【Point】命令时，就会弹出【Point Constructor】对话框。

在不同的情况下，【点构造器】对话框的形式和所包含的内容可能会有所差别如图2-34。

图2-34 点构造器和点捕捉器应用【点构造器】对话框创建点的方式有三种，现在分别介绍如下：1．输入创建点的坐标值在【点构造器】对话框中的基点选项组中，有设置点坐标的XC、YC、ZC三个文本框。

用户可以直接在文本框中输入点的坐标值然后点击OK，系统会自动按输入的坐标值生成并定位点。

同时，对话框中提供了坐标起选择项，当用户选择了WCS按钮时，在文本框中输入的坐标值是相对于用户坐标系的，当用户选择了Absolute按钮时，坐标文本框的标识变为了“X、Y、Z”，此时输入的坐标值为绝对坐标值，它是相对于绝对坐标系的。

2．捕点方式生成本方式是利用捕点方式功能，捕捉所选对象的相关的点。

系统一共提供如下9种点的捕捉方式。

●根据鼠标点取的位置，系统自动推断出选取点。

●通过定位十字光标，在屏幕上任意位置创建一个点，该点位于工作平面上。

●在一个存在点上创建一个点。

●在存在直线、圆弧、二次曲线及其它曲线的端点上创建一个点。

●在几何对象的控制点上创建一个点。

控制点与几何对象类型有关，它可以是：存在点、直线的中点和端点、开口圆弧的端点和中点、圆的中心点、二次曲线的端点或其它曲线的端点。

●在两段曲线的交点上或一曲线和一曲面或一平面的交点上创建一个点。

若两者交点多于一个，系统在最靠近第二对象处选取一个点；若两段非平行曲线并未实际相交，则选取两者延长线上的相交点。

●在选取圆弧、椭圆、球的中心创建一个点。

●在与坐标轴XC正向成一定角度（沿逆时针方向测量）的圆弧、椭圆弧上创建一个点。

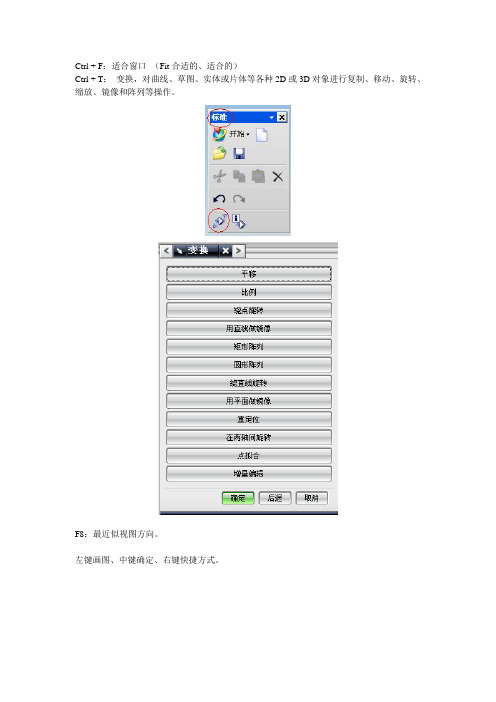

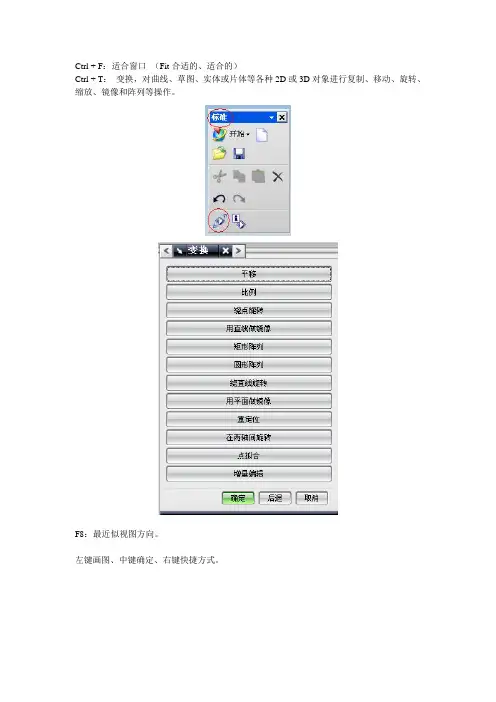

Ctrl + F：适合窗口（Fit合适的、适合的）
Ctrl + T：变换，对曲线、草图、实体或片体等各种2D或3D对象进行复制、移动、旋转、缩放、镜像和阵列等操作。

F8：最近似视图方向。

左键画图、中键确定、右键快捷方式。

草图标注：
1、
“垂直”标注：标注两点之间的距离，或者一个点到一条线之间的距离、或者两条平行线之间的距离。

2、
“平行”标注，就是CAD里说的对齐标注------
3、水平标注：水平方向标注尺寸；
4、竖直标注：竖直方向标注尺寸；
孔的定位方法：
点到点：已经定位完全；
点到线：需要第二次选择定位，才能完全约束其位置。

水平：先选择一个基准作为水平向，然后选择目标沿基准水平向标注距离。

注意：用沿引导线扫掠和管道分别作出内外两个零件的创建，用到了
“”基准平面的创建方法。

弯管法兰体设计建模：用到布尔运算求差、投影曲线、尺寸约束、几何约束等。

UG建模模块的“曲线”工具栏可以实现空间点坐标的输入。

选择曲线、实体面、实体边等时注意选择过滤器的设置。

定位方式基准选择“标识实体面”。

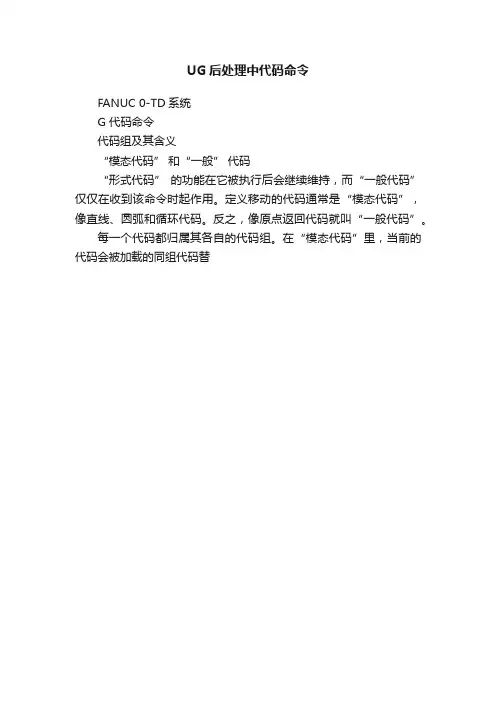

UG后处理中代码命令FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同组代码替代码解释G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

2. 举例① 绝对坐标程序G01 X50. Z75. F0.2 ;X100.;② 增量坐标程序G01 U0.0 W-75. F0.2 ;U50.圆弧插补(G02, G03)G02(G03) X(U)__Z(W)__I__K__F__ ; G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW)G03 –逆时钟(CCW)X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量(半径值)R –圆弧范围(最大180 度)。

2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;第二原点返回(G30)坐标系能够用第二原点功能来设置。

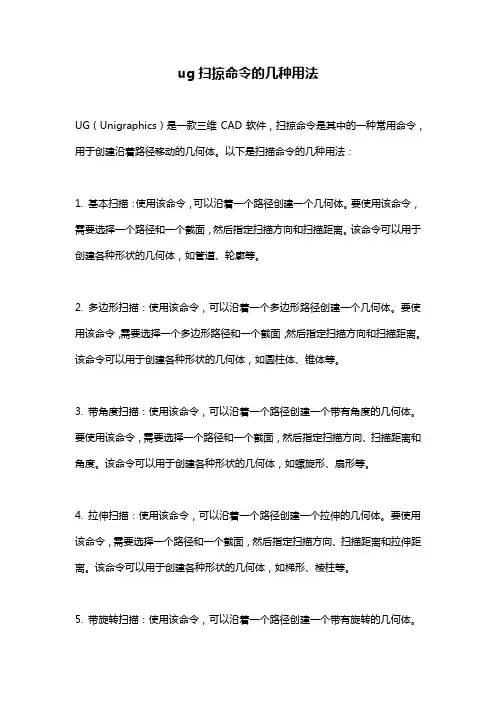

ug扫掠命令的几种用法
UG（Unigraphics）是一款三维CAD软件，扫掠命令是其中的一种常用命令，用于创建沿着路径移动的几何体。

以下是扫描命令的几种用法：
1. 基本扫描：使用该命令，可以沿着一个路径创建一个几何体。

要使用该命令，需要选择一个路径和一个截面，然后指定扫描方向和扫描距离。

该命令可以用于创建各种形状的几何体，如管道、轮廓等。

2. 多边形扫描：使用该命令，可以沿着一个多边形路径创建一个几何体。

要使用该命令，需要选择一个多边形路径和一个截面，然后指定扫描方向和扫描距离。

该命令可以用于创建各种形状的几何体，如圆柱体、锥体等。

3. 带角度扫描：使用该命令，可以沿着一个路径创建一个带有角度的几何体。

要使用该命令，需要选择一个路径和一个截面，然后指定扫描方向、扫描距离和角度。

该命令可以用于创建各种形状的几何体，如螺旋形、扇形等。

4. 拉伸扫描：使用该命令，可以沿着一个路径创建一个拉伸的几何体。

要使用该命令，需要选择一个路径和一个截面，然后指定扫描方向、扫描距离和拉伸距离。

该命令可以用于创建各种形状的几何体，如梯形、棱柱等。

5. 带旋转扫描：使用该命令，可以沿着一个路径创建一个带有旋转的几何体。

要使用该命令，需要选择一个路径和一个截面，然后指定扫描方向、扫描距离和旋转角度。

该命令可以用于创建各种形状的几何体，如螺旋形、圆锥等。

以上是UG扫描命令的几种用法，每种用法都可以根据需要进行调整和修改，以满足不同的设计需求。

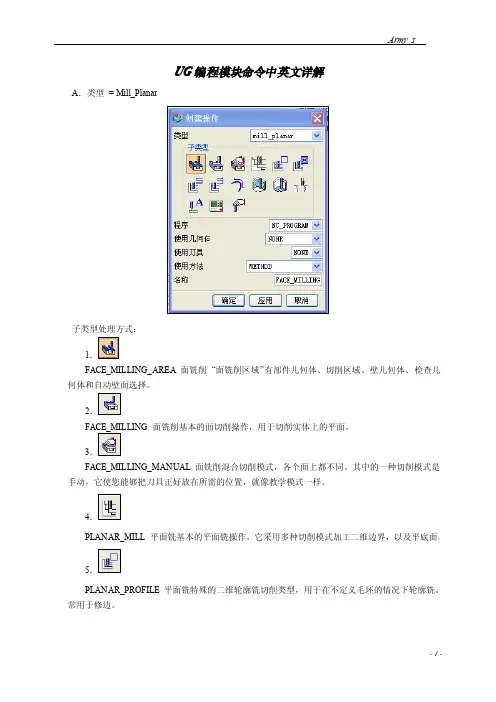

UG编程模块命令中英文详解A．类型=Mill_Planar子类型处理方式：1．FACE_MILLING_AREA面铣削“面铣削区域”有部件几何体、切削区域、壁几何体、检查几何体和自动壁面选择。

2．面铣削基本的面切削操作，用于切削实体上的平面。

3．FACE_MILLING_MANUAL面铣削混合切削模式，各个面上都不同。

其中的一种切削模式是手动，它使您能够把刀具正好放在所需的位置，就像教学模式一样。

4．PLANAR_MILL平面铣基本的平面铣操作，它采用多种切削模式加工二维边界，以及平底面。

5．PLANAR_PROFILE平面铣特殊的二维轮廓铣切削类型，用于在不定义毛坯的情况下轮廓铣。

常用于修边。

6．ROUGH_FOLLOW平面铣使用跟随工件切削模式的平面铣。

7．ROUGH_Z IGZAG平面铣使用往复切削模式的平面铣。

8．ROUGH_Z IG平面铣使用单向轮廓铣切削模式的平面铣。

9．CLEANUP_CORNERS平面铣使用来自于前一操作的二维IPW，以跟随部件切削类型进行平面铣。

常用于清除角，因为这些角中有前一刀具留下的材料。

10．平面铣将余量留在底面上的平面铣。

11．FINISH_FLOOR平面铣将余量留在壁上的平面铣。

12．螺纹铣使用螺旋切削铣削螺纹孔。

13．平面铣（非高速）切削制图注释中的文字，用于二维雕刻。

14．MILL_CONTROL螺纹铣它只包含机床控制事件。

15．MILL_USER螺纹铣B．类型=Mill_Contour1．CAVITY_MILL型腔铣基本的型腔铣操作，用于去除毛坯或IPW及部件所定义的一定量的材料，带有许多平面切削模式。

型腔铣常用于粗加工。

．ZLEVEL_FOLLOW_CORE型腔铣使用跟随工件切削模式在形状外部切削。

3．CORNER_ROUGH型腔铣切削拐角中的剩余材料，这些材料因前一刀具的直径和拐角半径关系而无法去除。

4．PLUNGE_MILLING插铣加工是一种高效率的粗加工操作，尤其适合加工深腔的区域。

UG快捷命令大全给您提供方便，祝您学习快乐！文件(F)-新建(N)... Ctrl+N文件(F)-打开(O)... Ctrl+O文件(F)-保存(S) Ctrl+S文件(F)-另存为(A)... Ctrl+推移+A文件(F)-绘图(L)... Ctrl+P文件(F)-导入(M)-部件(P)... Ctrl+1文件(F)-导入(M)-I-DEAS... Ctrl+7文件(F)-导入(M)-Parasolid... Ctrl+2文件(F)-导入(M)-NX-2D... Ctrl+8文件(F)-导入(M)-CGM... Ctrl+9文件(F)-导入(M)-STL... Ctrl+0文件(F)-导入(M)-IGES... Ctrl+3文件(F)-导入(M)-Step203... Ctrl+4文件(F)-导入(M)-DXF/DWG(&D)... Ctrl+5文件(F)-导出(E)-部件(P)... 推移+1文件(F)-导出(E)-Parasolid... 推移+2文件(F)-导出(E)-CGM... 推移+9文件(F)-导出(E)-JPEG... 推移+8文件(F)-导出(E)-TIFF... 推移+7文件(F)-导出(E)-IGES... 推移+3文件(F)-导出(E)-Step203... 推移+4文件(F)-导出(E)-DXF/DWG... 推移+5文件(F)-导出(E)-2D 转换（2）... 推移+6文件(F)-执行(T)-图形交互编程(Grip)... Ctrl+G文件(F)-执行(T)-Grip 调试(D)... Ctrl+推移+G文件(F)-执行(T)-NX 打开... Ctrl+U编辑(E)-撤销列表(U)-1 进入“建模”Ctrl+Z编辑(E)-粘贴(P) Ctrl+V编辑(E)-删除(D)... Ctrl+D Delete编辑(E)-选择(L)-全选(A) Ctrl+A编辑(E)-隐藏(B)-隐藏(B)... Ctrl+B编辑(E)-隐藏(B)-互换显示与隐藏(R) Ctrl+推移+B编辑(E)-隐藏(B)-不隐藏所选的(S)... Ctrl+推移+K编辑(E)-隐藏(B)-显示部件中所有的(A) Ctrl+推移+U编辑(E)-变换(N)... Ctrl+T编辑(E)-对象显示(J)... Ctrl+J编辑(E)-曲线(V)-全部(A)... 推移+E编辑(E)-曲线(V)-修整(T)... 推移+T编辑(E)-曲线(V)-裁剪角(C)... 推移+C编辑(E)-曲线(V)-分割(D)... 推移+D编辑(E)-曲线(V)-Curve Length... 推移+L编辑(E)-特征(F)-去除参数(V)... 推移+V编辑(E)-曲面(R)-扩大(A)... Alt+推移+L编辑(E)-面(A)... G视图(V)-操作(O)-缩放(Z)... Ctrl+推移+Z视图(V)-操作(O)-旋转(R)... Ctrl+R视图(V)-操作(O)-截面(C)... Ctrl+H视图(V)-布局(L)-新建(N)... Ctrl+推移+N视图(V)-布局(L)-打开(O)... Ctrl+推移+O视图(V)-布局(L)-充满所有视图(F) Ctrl+推移+F视图(V)-可视化(V)-高质量图片(H)... Ctrl+推移+H视图(V)-信息窗口(I) F4视图(V)-重设方位(E) Ctrl+F8插入(S)-基准/点(D)-基准平面(D)... D插入(S)-基准/点(D)-点(P)... P插入(S)-基准/点(D)-点集(S)... Q插入(S)-曲线(C)-弧/圆(C)... Ctrl+C插入(S)-曲线(C)-基本曲线(B)... B插入(S)-曲线(C)-矩形(R)... 推移+R插入(S)-曲线(C)-多边形(P)... 推移+Y插入(S)-曲线(C)-螺旋(X)... 推移+H插入(S)-曲线(C)-规律曲线(W)... 推移+W插入(S)-曲线(C)-样条(S)... S插入(S)-曲线中的一条曲线(F)-偏置(O)... 推移+O插入(S)-曲线中的一条曲线(F)-在面上偏置... 推移+F 插入(S)-曲线中的一条曲线(F)-桥接(B)... 推移+B 插入(S)-曲线中的一条曲线(F)-简化(S)... 推移+M 插入(S)-曲线中的一条曲线(F)-合并(J)... 推移+J 插入(S)-曲线中的一条曲线(F)-投影(P)... 推移+P 插入(S)-曲线中的一条曲线(F)-组合投影(C)... 推移+N 插入(S)-曲线中的一条曲线(F)-缠绕/展开(W)... 推移+Q 插入(S)-体的曲线(U)-相交(I)... 推移+I 插入(S)-体的曲线(U)-截面(S)... 推移+S 插入(S)-体的曲线(U)-抽取(E)... 推移+X插入(S)-设计特征(E)-拉伸(E) (X)插入(S)-设计特征(E)-回转 (V)插入(S)-设计特征(E)-长方体(K)... K插入(S)-设计特征(E)-圆柱体(C)... Y插入(S)-设计特征(E)-圆锥(O)... O插入(S)-设计特征(E)-球(S)... R插入(S)-设计特征(E)-孔(H)... Alt+H插入(S)-设计特征(E)-圆台(B)... Alt+B插入(S)-设计特征(E)-腔体(P)... Alt+K插入(S)-设计特征(E)-凸垫(A)... Alt+D插入(S)-设计特征(E)-Emboss... Alt+Z插入(S)-设计特征(E)-键槽(L)... Alt+L插入(S)-设计特征(E)-沟槽(G)... Alt+G插入(S)-关联复制(A)-抽取(E)... Alt+X插入(S)-关联复制(A)-引用(I) (I)插入(S)-联合体(B)-并(U)... Alt+U插入(S)-联合体(B)-差(S)... Alt+S插入(S)-联合体(B)-相交(I)... Alt+I插入(S)-联合体(B)-缝合(W)... E插入(S)-Trim-Divide Face... Alt+J插入(S)-Trim-合并面(J)... Alt+Q插入(S)-Trim-Trim Body... T插入(S)-Trim-分割(P)... Alt+P插入(S)-Trim-修整片体(R)... Alt+推移+T插入(S)-Offset/Scale-Offset Surface... Alt+V插入(S)-Offset/Scale-偏置面(F)... Alt+O插入(S)-Offset/Scale-比例(S)... Alt+A插入(S)-Offset/Scale-加厚片体(T)... F2插入(S)-Offset/Scale-Shell... H插入(S)-Offset/Scale-包含几何体(G)... F3插入(S)-细节特征(L)-边倒圆(E)... Alt+E插入(S)-细节特征(L)-面倒圆(F)... Alt+F插入(S)-细节特征(L)-软倒圆(S)... Alt+推移+F插入(S)-细节特征(L)-桥接(B)... Alt+推移+B插入(S)-细节特征(L)-倒角(C)... Alt+C插入(S)-细节特征(L)-草图(T)... Alt+T插入(S)-曲面(R)-延伸(X)... Alt+推移+X 插入(S)-曲面(R)-由四点决定的曲面（4）.. Alt+推移+4 插入(S)-曲面(R)-通过点(H)... Alt+推移+P 插入(S)-网格曲面(M)-直纹面(R)... L插入(S)-网格曲面(M)-通过曲线(T)... U插入(S)-网格曲面(M)-通过曲线网格(M)... M插入(S)-网格曲面(M)-1x1... Alt+1插入(S)-网格曲面(M)-1x2... Alt+2插入(S)-网格曲面(M)-2x0... Alt+3插入(S)-网格曲面(M)-2x2... Alt+4插入(S)-网格曲面(M)-nxn... Alt+5插入(S)-网格曲面(M)-截面(S)... Alt+推移+S插入(S)-网格曲面(M)-N 边表面(I)... Alt+推移+N插入(S)-扫描(W)-扫描(S)... W插入(S)-扫描(W)-沿导引线扫描(G)... Alt+W插入(S)-弯边曲面(G)-按规律延伸(L)... Alt+推移+W 插入(S)-直接建模(I)-替换面(R)... F格式(R)-层的设置(S)... Ctrl+L格式(R)-在视图中可见(V)... Ctrl+推移+V格式(R)-WCS-原点(O)... Alt+0格式(R)-WCS-旋转(R)... Alt+9格式(R)-WCS-方位(N)... Alt+8格式(R)-WCS-显示(P) Alt+7格式(R)-WCS-保存(S) Alt+6工具(T)-表达式(X)... Ctrl+E工具(T)-日记(J)-播放(P)... Alt+F8工具(T)-日记(J)-编辑(E) Alt+F11工具(T)-宏(R)-开始记录(R)... Ctrl+推移+R工具(T)-宏(R)-回放(P)... Ctrl+推移+P工具(T)-宏(R)-步长(S)... Ctrl+推移+S信息(I)-对象(O)... Ctrl+I信息(I)-点(P)... C分析(L)-距离(D).. N分析(L)-角度(A)... A分析(L)-曲线(C)-Refresh Curvature Graphs Ctrl+推移+C分析(L)-简单干涉(I)... Ctrl+X预设置(P)-对象(O)... Ctrl+推移+J预设置(P)-选择(E)... Ctrl+推移+T应用(N)-建模... Ctrl+M应用(N)-制图(D)... Ctrl+推移+D应用(N)-加工(N)... Ctrl+Alt+M应用(N)-装配(L) Ctrl+Alt+W应用(N)-基础环境(G)... Ctrl+W帮助(H)-在线帮助(C)... F1刷新(S) F5适合窗口(F) Ctrl+F缩放(Z) F6旋转(O) F7视图方向(R)-正二测视图(T) Home视图方向(R)-正等测视图(I) End视图方向(R)-俯视图(O) Ctrl+Alt+T视图方向(R)-前视图(F) Ctrl+Alt+F视图方向(R)-右视图(R) Ctrl+Alt+R视图方向(R)-左视图(L) Ctrl+Alt+L捕捉视图(N) F8文件-导入X_T (Parasolid) Shift+O文件-导入-IGES（打开此类型文件尽量用导入，可节省很多时间） Shift+I文件-导入-STEP203（打开此类型文件尽量用导入，…） Shift+P 文件-导入-DXF/DWG （打开此类型文件尽量用导入，…）Shift+D文件-导出- X_T Parasolid Alt+O文件-导出-JPEG （改模或者出新模抓图用）Alt+J文件-导出-IGES (可保持实体颜色，事先设置好记事本类型文件) Alt+I文件-导出-STEP203 (可保持实体颜色，….) Alt+P文件-导出-2D 转换 (转2D图…)Alt+D编辑-撤消Ctrl+Z编辑-删除Ctrl+D编辑-选择-全选 Ctrl+A编辑-隐藏-隐藏 Ctrl+B编辑-隐藏-反向隐藏全部 Ctrl+Shift+B编辑-隐藏-取消隐藏所选的 Ctrl+Shift+K编辑-隐藏-显示部件中所有的 Ctrl+Shift+U编辑-变换 Ctrl+T编辑-对象显示 Ctrl+J适合窗口 Ctrl+F视图-剖面切换 H视图-剖面 Ctrl+H视图-另存为（类似与PROE的定制视图方位，当转图时很有用）Shift+S插入- -基准平面 Alt+Q插入-基准/点（用非关联的） Alt+W插入-基本曲线 Alt+E插入-拉伸 E插入-抽取（线面体） Alt+C插入-求和Alt+U插入-求差 Alt+S插入-缝合 W插入-分割面（分模及拔模时用）Alt+F2插入-合并面（用处较广泛）F2插入-分割 Alt+X插入-修剪的片体Shift+X插入-修剪与延伸 C插入-边倒圆 1插入-面倒圆 2插入-倒斜角 3插入-拔模 4插入-直纹面 5插入-约束面 6插入-N 边曲面 N插入-变化的扫掠V插入-替换面 L格式-图层的设置Ctrl+L格式-移动至图层 Alt+M格式-复制至图层 Ctrl+Shift+C。
