拓普康数据通讯T-COM V1.50的功能及其使用方法

T-COM是拓普康测量仪器与微机之间进行双向数据通讯的软件，其V1.50版本是2003年的最新版本，可以在Windows 95/98/NT/XP/2000下运行（该软件可在拓普康网站下载、安装）。

T-COM软件的主要功能有：

（1）将仪器内的数据文件下载到微机上；

（2）将微机上的数据文件与编码库文件传送到仪器内；

（3）进行全站仪数据格式GTS-210/220/310与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。

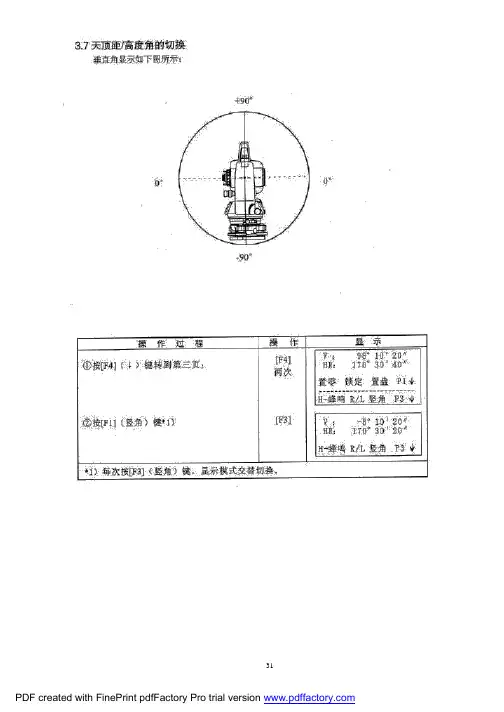

一、电脑与全站仪的连接（以我公司GPT-3002LNC仪器为例）

1、先在电脑上安装全站仪传输线的驱动程序“PL-2303 Driver Installer.exe”，然后将传输线连接电脑和全站仪。

2、电脑上设置通讯端口：

A、桌面上右键点击“我的电脑”选择“属性”项

B、点击“硬件”标签

C、点击端口（com和LPT）前的+号展开该项如上右图所示，电脑发现了该传输线硬件，但是端口号是“COM5”（有时可能不是5，是其他的号，若为1或2，后面步骤可省略），因为T_COM软件传输只认“COM1”和“COM2”，所以需要将

该“COM5”设置为“COM1”或“COM2”，建议设置为“COM2”。现在右键点击“Prolific USB-to-Serial Comm Port (COM5)”选择“属性”项：

点击端口设置标签

点击高级(A)按钮

点击COM端口号(P)后的箭头，选择COM2后确定

这样就将端口号由“COM5”设置成了“COM2”了。

二、从全站仪上下载数据至电脑的操作

1、全站仪上设置通讯参数；

在测角模式下，按MENU 键

显示主菜单

按F3 [存储管理]，进入存储管理1/3菜单

按F4 [翻页] 两次，进入存储管理3/3菜单

按F1 [数据通讯]，进入数据传输菜单

按F1 [GTS 格式]，进入数据传输菜单

按F3 [通讯参数]，进入通讯参数设置

按F1，进入通讯协议设置界面

按F2，将通讯协议设置为“无”，即方括号[ ] 位于[F2：无]上

按F4 [回车]，保存设置，页面返回参数设置页面。同样的操作可进行“波特率（F2）”、“字符/校验（F3）”、“停止位F4（下一页）、F1”的设置。

请将[波特率] 设置为“9600”，[字符/校验] 设置为“8/无校验”，[停止位] 设置为“1”。设置过程中可按[ESC] 退出，返回上级菜单。

2、计算机上设置通讯参数；

计算机上设置的通讯参数必须与全站仪上的参数相同，否则无法进行数据传输。

设置方法如下：

运行T-COM软件，呈现通讯操作窗口

点击[通讯] 菜单，选“下载”、“GTS-210/310/GPT-1000”子菜单

呈现通讯状态界面

在此界面可中，点击相应的单选按钮，进行计算机通讯参数设置（要求与全站参数相同）。在此处设置完通讯参数，稍等一下，别先点击开始。

3、全站仪中选择要发送的数据

在测角模式下，按MENU 键

显示主菜单

按F3 [存储管理]，进入存储管理1/3菜单

按F4 [翻页] 两次，进入存储管理3/3菜单

按F1 [数据通讯]，进入数据传输菜单

按F1 [GTS 格式]，进入数据传输菜单

按F1 [发送数据]，进入发送数据菜单

按F1 [测量数据]，进入选择文件菜单

按F2 [调用] 键，显示全站仪内的文件列表，此时用光标键▲、▼，将光标“＞”移至要发送的文件名前，回车确认选择此文件。显示发送测量数据界面

显示该界面后稍等，上述步骤中的第2点的最后处，先在电脑上的T_COM软件

的如右图界面点击“开始”按钮，

然后快速的在全站仪上按F3 [是]，开始数据传输。

之后，数据一行行的显示，最后电脑上显示如下界面：

需要转化为SSS格式），之后软件会弹出转换窗口

按上图选项选定之后，点击确定按钮，得到转换后的数据，

注意！

仪器传出的数据中，每个坐标数据

值不会超过10个字符，所以有些坐

标值太长，出现一些奇怪的现象，

如本框箭头所示情况，推测坐标为

100009.758,29999.628,2700.024；

编辑时应予以修正，前面第一位数

字，应根据控制点情况修正！！！

一个测点数据信息：

SS行数据分别表示：“点号，棱镜高”；

XYZ行数据表示该测点的坐标值。

将上图中的红框中数据全部选择，之后复制然后粘贴至一个新建的文本文件中（注意上图片中提示注意事项，请注意修正），使用EXCEL程序，将各测站点点号与坐标编辑对应编辑，即可得到平时所用的形式。

三、从电脑上上传数据至全站仪的操作

（1）利用计算机开始菜单“程序”→“附件”→“记事本”编辑纯文本坐标文件（如放样坐标.txt）

！！请注意：

1）坐标文件中坐标的格式是：点号,E坐标(Y坐标),N坐标(X坐标),高程

2）坐标文件中的逗号、小数点应是西文字符中的逗号和小数点

3）点号由不大于10位的英文字母、数字、划线组成

4）坐标值位数不大于10位（含小数点、正负号）

坐标文件形式如下：

k1+100,23789.456,12456.147,30.159

k1+120,87910.206,46700.140,60.000

k1+140,5670.288,86711.403,89.006

1148.215,54732.554,54324.125,102.006

可将控制点信息与放样点数据一次性写在一个文件中，方便放样。

（2）依前述方法进入数据传输界面

（3）按F2 [接收数据]，进入数据接收界面

（4）按F1 [坐标数据]，进入坐标文件创建界面

（5）按F1 [输入]，此时进入文件名输入状态，用全站仪右侧键盘输入要创建的文件名

（6）输入文件名称完成后，按F4 [回车] 确认，进入数据接收确认界面

显示该界面后稍等，在电脑上的T_COM 软件接着操作第（1）步

（7）电脑上运行“T -COM”通讯软件，进入通讯 —> 上装 —> GTS-210/310/GPT-1000(坐标)，或直接点击倒数第2个图标

（7）之后进入通讯状态（注意：一定要在“读文本文件”前方框内划“√”。）

字母、数字切换

空格

删除

确定

件类型（*·*）, 找到要上载的坐标文件（如导线点坐标．txt），点击[打开]

进入点属性界面，在此界面上不做任何输入，先别点击确定

（9）在全站仪接收坐标数据界面，按F3[是]，进入数据接收等待状态

（10）在第（8）步的属性界面上，点“确定”即开始自动传输。

（11）等待数据上传完毕，退出T-COM，选择不保存（NO）即可。

（注：本方法适应GPT-3002LNC）

（在数据传输过程中，应按“先进入接收状态，后操作发送”的原则进行计算机与全站仪的之间“熟先熟后”的操作，这样才能顺利完成数据传输工作）我单位的拓扑康全站仪在上传或下载的数据在编辑时，可能需要将X坐标和Y 坐标整列调换一下，野外测量时注意调整。下载下来的数据，在CASS中展点后，根据现场路线的偏角（左偏或右偏）来检查是否需要调整X和Y坐标；上传的数据，建议在上传时，做两个文件（X和Y坐标调整一下）上传，在全站仪上建两个放线文件，

现场放线时，发现有问题，可立即用另外一个文件。
