岩溶地区钻孔灌注桩施工注意事项
1）灌注过程中下料正常，但泥浆面不动或反出量较小，这种情况可判断为人造孔壁出现空洞，使得砼流入溶洞内部。砼灌注过程中出现这种情况应立即联系拌合站，备足砼，继续灌注，直至反出的泥浆量正常，再恢复正常灌注。
2）灌注过程中泥浆面突然下降，这种情况可判断为人造孔壁被击穿，此时必须立即暂停灌注，测量砼面高度，计算导管埋深，如果导管埋深不满足规范要求的2-4m必须停止灌注，按断桩处理；如果导管埋深满足规范要求的2-4m，应立即恢复灌注，直至泥浆面不再继续下降，此时再量测砼面高度，计算导管埋深，如果导管埋深满足规范要求的2-4m，应立即恢复灌注，如果导管埋深不满足规范要求必须停止灌注，按断桩处理。
3）灌注即将结束时泥浆面骤然下降，导管从砼中脱离，这种情况必须按照断桩处理。测量孔内砼面高度，如果砼面标高低于溶洞顶标高则在后续处理中采用钢护筒跟进法处理溶洞；如果砼面标高高于溶洞顶标高可在砼达到一定强度后重新钻孔，钻进过程中必须密切关注穿越此溶洞位置时泥浆面的变化，如果无漏浆现象说明此溶洞已被砼封闭，可继续钻孔，如果出现漏浆现象则必须采用钢护筒跟进法处理溶洞，防止在砼灌注中孔壁再次被击穿。
4）钻至离溶洞顶部1米左右时，在1～1.5米范围内变换冲程，逐渐将洞顶击穿，防止卡钻。
5）溶洞顶板处理时，若溶洞顶板、底板面高低不平时，先向孔内分层抛填片石和粘土，用冲击钻机小冲程式冲击切削硬岩成孔。
6）对于空溶洞或半充填的溶洞，在击穿洞顶之前，要有专人密切注意护筒内泥浆面的变化，一量泥浆面下降，应迅速补水，然后根据溶洞的大小按1：1的比例回填粘土和片石、整包水泥后冲挤压密实，只有
当泥浆漏失现象全部消失后才转入正常钻进。如此反复使钻孔顺利穿越溶洞。
7）遇到特大型空溶洞或半充填的溶洞时，先在孔口附近准备好足够的块石、粘土、水泥。在洞顶打穿时，一旦发现漏浆，要迅速填堵，防止塌孔。一般溶洞洞顶击穿后，桩孔中泥浆会很快下降，此时要用铲车及时将准备好的块石、粘土、水泥按适当的比例抛入，直至孔中的泥浆停止下降，并慢慢上升，此时可用冲锤进行适当挤压，反复抛块石、粘土、水泥，直至把桩基两侧的溶洞都填满或堵死为止，最后补充满泥浆再重新成孔，溶洞较大的等1～2天后再重新冲孔成桩。
8）对于溶洞内填充物为软弱粘性土或淤泥的溶洞，进入溶洞后也应向孔内投入粘土、片石混合物（比例1：1），冲砸固壁。
9）钻头穿越溶洞时要密切注意大绳的情况，以便判断是否歪钻。若歪钻应按1：1的比例回填粘土和片石至弯孔处0.5米以上，重新冲砸。
钻孔灌注桩施工工艺 第一节、工艺流程 （一）施工工艺流程 准备工作→放线定位→桩机就位→开挖到设计标高→人工开挖扩大头→清孔、验收→安放钢筋笼（注浆管随同安放）→下导管→混凝土灌注→后注浆施工→凿除桩头→桩身检验 （二）工艺流程图
第二节各工艺流程做法 （一）测量放线 在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。当桩中心距小于3倍桩径且桩端净距小于1.0m（D＞2.0米）或桩心距小于1.5D（D＜2.0）米时，应采用间隔开挖，浇筑混凝土。 桩位线定好之后，必须先试挖桩，待试挖桩成功后经有关部门进行复查，办好预检手续后再进行全面开挖工程桩。施工时相邻两桩净距小于2.5米时应采用间隔开挖，相邻桩跳挖的最小施工净距不得小于4.5米。 待先批桩开挖完毕且混凝土浇筑完毕后方可再开挖另一批桩，以避免桩出现塌孔现象，确保施工安全。 （二）成孔 开挖桩孔垂直段采用螺旋钻施工，桩孔挖至孔底设计标高时，通知甲方会同勘察设计及有关人员共同鉴定，确定达到6层卵石层后方可扩底。当遇到施工区域受限时用洛阳铲配合人工开挖成孔。 钻机就位后，钻机下必须垫枕木,钻机就位必须平正、稳固，确保施工中不发生倾斜、移动。使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字后方可钻孔。
旋挖成孔首先是动力头转动底门镶嵌斗齿的桶式钻斗切削岩土，并将原状岩土装入钻斗内，然后再由钻机卷扬机和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。 成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。 成孔中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须认真、及时、准确、清晰。 旋挖钻机配备电子控制系统显示并调整钻进时的垂直度,通过电子控制和人工观察两个方面来保证钻杆的垂直度,从而保证了成孔的垂直度。 钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度;当软地层变为硬地层时,要减速慢进;在易缩径的地层中,应适当增加扫孔次数,防止缩径;对硬塑层采用快转速钻进,以提高钻进效率;砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。 旋挖钻机在钻进时，根据地层选用钻斗的同时，还要注意在钻进时进尺的控制。在使用旋挖斗时依据斗体的容量，一般在斗体三分之二为合适。进尺深度根据桩直径而定，也要根据地层的密度控制进尺深度。进尺过多，导致卸土困难，还会导致埋钻卡钻的事故发生。过少会延误施工进度与设备、能源的消耗，成本提高，降低了效益。 （三）人工扩底 挖扩底桩是人工下到孔内，将底部位的尺寸、形状自上而下削土扩充成设计图纸的要求。扩底桩土方利用提升设备运土，桩孔内人员要戴好安全帽，地面人员要拴好安全带。吊桶离开孔口上方1．5m时，推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后，再打开活

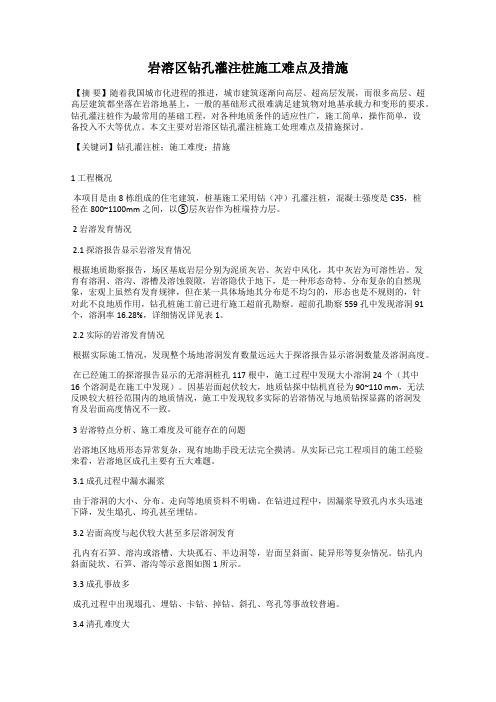

岩溶地区钻孔灌注桩施工质量控制 随着我国西部大开发和中部崛起战略的进一步深入实施，中西部岩溶地区对基础建设的投入不断加大，岩溶作为工程建设中的一种典型的不良地质现象，对工程建设的危害极大。因此桩基工程的质量对工厂生产期的质量和产量影响十分重大。 标签：岩溶地区；钻孔灌注桩施工；质量控制措施 我国幅员广阔，地质条件复杂，在公路桥梁施工中会面临不同的地质条件，特别在岩溶地区进行施工，对桩基施工的影响较大，在钻孔灌注桩施工中会有影响工程进度的多种情况发生，如漏浆、塌孔、断桩等情况，不仅会造成施工成本增加。 1岩溶发育的特点 1.1地下水补给区岩溶发育的特点 地下水补给区，因为降水及地面水是垂直且密集的向下运动，随着水的溶蚀作用，多发育喀斯特的地表形态，如喀斯特沟、石芽、漏斗、落水洞等，并且发育的岩溶地貌具有埋藏浅、规模小等特点。 1.2地下水径流区岩溶发育特点 地下水径流区是水的补给区至排泄区的地下通道，水量具有大且多的特点，一般多是水平径流，在水的侵蚀作用下，主要是水平发育溶洞、地下暗河等，局部也会发育落水洞等垂直岩溶地貌，但大多都被土层覆盖，在潜蚀或渗压作用下上部的土层会逐渐移动形成土洞。 1.3地下水排泄区岩溶发育特点 作为地下水的排泄点，岩溶基本发育成溶洞、暗河、溶蚀盆地，并且岩溶发育规模大，溶洞之间相互贯通，由于地下水流通量增大，会形成富水性很好的含水层。 2岩溶地区钻孔灌注桩施工难点 第一，成孔难；第二，浇混凝土成桩难，且成桩质量难以保障。由于岩溶地区地层﹑地形﹑地貌复杂，竖向﹑横向无规律可循。长期抽吸地下水使土岩结合部位形成负真空，从而产生土洞。土洞﹑溶洞上下不同心，易孔斜﹑漏水、坍塌，地面不均匀下沉（图1）。 3岩溶地区钻孔灌注桩施工质量控制措施

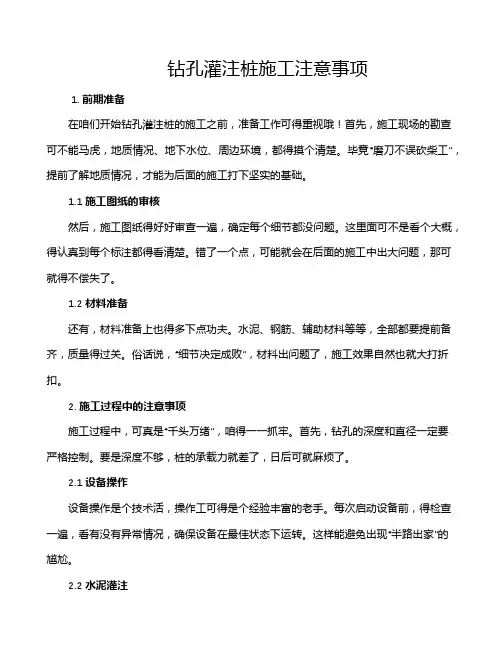

钻孔灌注桩成孔注意事项和施工要点 文章来源：工程钻机 钻孔压浆灌筑桩施工在软土层成孔，桩距小于时宜跳打成桩(以防高压导致邻桩断裂)，中间空出的桩必须待邻桩的混凝土达到设计强度等级的50%后才可成桩。施工中钻进遇到较大的漂石、孤石卡钻时应做移位处理。当土质松软、拔钻后塌方不能成孔时，可以先灌筑泥浆，经2h后再在已经凝固的水泥浆上二次钻孔。钻孔压浆灌筑桩施工配制的水泥浆应在初凝时间内用完，不得隔日使用或者掺水泥后再用，水泥浆液可以根据不祠的使用要求掺加不同的外加剂，浆液应用14 x14~18x18目筛孔过筛(以免混人水泥袋屑或者其他杂物)。钻孔压浆灌筑桩施工时，注浆泵的工作压力应根据地质条件确定，第一次注浆压力(即泵送终止压力)通常应控制在1~10MPa范围内，第二次补浆压力通常应控制在2~10MPa范围内，在淤泥质土与流砂层中注浆压力要高，在黏性土层中注浆压力可以低些，地下水位以上的勃性土层为防止缩颈与断桩也要提高注浆压力.钻孔压浆灌筑桩施工安放补浆管时，其下端应距孔底lm，当桩长超过13m 时应安放两根补浆管(一长一短)，长管下端距孔底lm，短管出口安在1/2桩长处，补浆管组数应视桩径而定。钻孔压浆灌筑桩施工在距孔口3~4m 段应采用专门措施使该部分混凝土密实，通常情况下，用两根补浆管时宜先用长管补浆两次后再用短管补浆，一直到水泥浆不再渗透时才可终止补浆，补浆结束后，取出补浆管钻孔压浆灌筑桩的施工顺序应根据桩间距与地层渗透情况，按照编号顺序采取跳跃式进行或根据凝固时间采用间隔式形式，以防止桩孔间的窜浆。????????? ?钻孔灌注桩成孔有哪些施工要点? ? 钻、冲孔灌注桩成孔钻进时，应根据地质条件、孔径大小、泥浆供应及处理量来确定速度。 一.钻孔灌注桩成孔施工要点
钻孔施工注意事项及安全措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
钻孔施工注意事项及安全措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、钻机施工的安全技术措施 钻机到位后，对钻场顶板，煤帮要勘察清楚，确实没 有问题，然后安装固定，一般要打4～6根临时支柱支护， 按设计要求的钻孔方位角和倾角确定钻孔开口位置和角 度，根据钻孔的用途和封孔方法采用相应的施工程序和工 艺。一般抽放孔采用全面钻进，先钻孔后封孔。在施工期 间需要注意的事项： 1、钻孔施工防止瓦斯涌出事故 (1)钻机配备的电机必须是防爆型； (2)配备瓦斯检定器及警报器，定期检查瓦斯浓度，一 旦瓦斯超限，必须立即停钻处理； (3)钻场内使用的敲击工具必须用铜制造；
(4)如果钻孔施工中瓦斯太大，用常规办法无法解决，可采用边钻进边抽放瓦斯的办法； 2．防止煤与瓦斯突出事故 (1)在突出危险煤层打钻孔时，钻探工人必须经过专门培训，掌握煤与瓦斯突出预兆，熟悉避灾路线和待避地点，并随身携带自救器； (2)钻机与孔口之间应设置挡板或挡拦，以保护钻工不致被突出的煤、岩粉打伤； 3.防止机械伤人事故 (1)钻工必须衣着整齐利索，以免被机械绞伤； (2)钻机转动部件的防护装置及保护外罩必须完整无缺； (3)开动钻机前应做好准备工作，分工要明确，操纵钻机应动作协调，达到准确无误。 二、钻机施工常见的故障

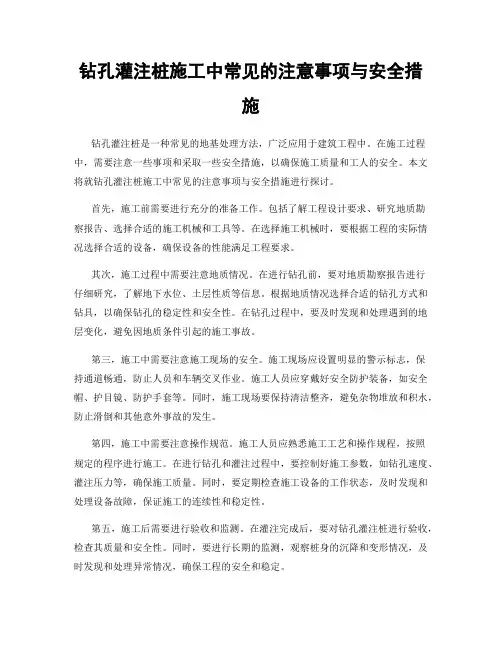

钻孔灌注桩施工工艺及注意事项 钻孔桩基础施工简便、操作易掌握、设备投入一般不是很大,因而,无论在铁路、公路、水利水电等大型建设,还是在各类房屋及民用建筑中都得到了广泛应用。钻孔桩是在泥浆护壁条件下,利用机械钻进形成桩孔,采用导管法灌注水下混凝土的施工方法。钻孔、灌注混凝土都是在水下进行,工程质量只能通过科学的过程控制和完工后的仪器检测来确认。因而,对作业人员的操作熟练程度、工艺水平都有较高的要求。如何有效地避免钻孔过程中出现钻头掉落和灌注水下混凝土过程中发生断桩等现象,杜绝混凝土夹碴、不均匀的质量弊病,发生施工质量问题后如何恰如其分地处理以保证整个工程的质量是工程界一直在研究而又未能彻底解决的问题,因此要正确掌握钻孔灌注桩施工工艺。 施工工艺 一、准备工作 （一）场地平整 施工前用推土机平整场地，消除杂物，并夯填细土，以防钻机在钻进过程中发生不均匀沉降，同时对施工用水、泥浆池位置做统一的安排。桥涵的桩基由测量工程师编写测量放样方案，并经监理工程师认可，实地放样与监理工程师复检后，开始埋设护筒。 （二）材料机械准备 合理安排施工进度计划，准备充足的合格原材料，调试设备，确保机械性能良好。 （三）试验目的 1.检验砼的配合比、坍落度、强度、和易性及凝固时间等指标是否满足施工要求。 2.检验施工设备人员及选定的施工工艺是否满足要求。 3.检验钻进速度、提钻速度等是否满足要求。 4.检验泥浆的各项指标是否满足要求。 5. 确定最佳灌注时间、灌注速度和安放钢筋笼工序结合的时间。 二、施工工艺
（一）工艺流程 测量放样→设置护桩→埋设钢护筒→钻孔→成孔检测→清孔→吊放钢筋 笼→安装砼导管→灌筑砼→破桩头→成品检测。 以上所有流程须经监理全过程监控。 （二）施工方法及施工要点 1、测量放样及埋设桩位 （1）施工前先修便道，使施工机具顺利进出，能保证钻机在施工中平稳。然后根据设计提供的导线点（经导线复测闭合后）及水准点用全站仪和水准仪定位，桥墩中线在桥轴线方向上的位置中误差不应大于±15cm，成排成列放样，放样后用钢尺校核。 （2）沿桩中心呈“十”字型引出八个桩位点用来控制桩位，作为单桩护桩，单桩护桩采用木桩（３ｃｍ×３ｃｍ），桩顶钉钉，高度80cm，埋入地下45cm，并用砂浆或素混凝土保护。 单桩护桩示意图（３ｃｍ×３ｃｍ） 钢护筒 护桩木桩 护桩 护 桩 （3）现场技术员复核桩位，每天对桩位护桩复核一次，若护桩被破坏或发生位移及时通知测量人员进行复测。经现检查无误后及时报请监理工程师复核，监理工程师用进行符合无误后进行护筒埋设工作。 2、护筒埋设 护筒内径应比桩径大200mm，护筒高度应高出地面0.3m。护筒埋设深度根据设计要求确定，采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实，使护筒底口处不致漏失泥浆。护筒顶高出地面0.3m，埋设时位置要准确，护筒要
