论热处理技术的重点发展领域及趋势 摘 要：在我国，热处理技术正在不断朝环保化、精密化和少无氧化发展，逐渐与世界领先水平接近。本文简要介绍热处理技术的发展现状，详细介绍热处理生产技术着重发展的领域，主要包括真空热处理技术、可控气氛热处理技术以及信息化智能热处理技术。 关键词：热处理技术 发展领域 趋势 国内热处理技术在发展之初起点较低，发展底子薄弱。改革开放以后，通过对国外先进技术的引进和学习，我国的热处理技术有了很大进步，但与发达国家之间的差距仍然存在。 一、热处理技术的发展现状 1.节能化 热处理技术发展至今，已有了相当科学成熟的管理与生产体系，这也是能源利用率最大化的最重要原因。通过先进的管理方式，在生产开始前对不同能源的分配使用、生产设备的调配等做出精确预算，从而在生产过程中保证机械设备的满负荷运转，确保一分能源对应一分产出，减少和避免多余能耗的出现。同时，国外先进热处理技术还非常重视废热、
余热的使用，将工业废弃转化为生产能源，这是值得我们学习的。 2.清洁化 污染问题已经成为当今时代的全球性问题，而采用热处理技术的生产过程中所产出的废气、污水、粉尘、噪声以及一些剧毒物质，都会对当地环境造成极大的破坏。热处理技术在发展过程中对这一问题的解决下了很大功夫，从改良能源的燃烧工艺到废气污水的处理排放，在技术改进过程中的每一个环节注入环境保护元素，使热处理技术及其应用生产清洁化。 3.精密化 如今热处理技术所涉及的行业采用的计量单位已是纳米级别，热处理技术也在不断升级。目前，能够满足纳米级别生产要求的热处理技术和相应设备正在逐步推广，热处理技术的产品质量得到严密控制，其生产工艺和生产线调节也得到很大优化，能够稳定地满足大量精密生产的需求。 4.少无氧化 少无氧化曾经是热处理技术的高端配置，如今已得到了大规模推广。在热处理生产过程中应用气氛进行保护加热的技术也广泛地运用于各个领域。在真空热处理方面，国内外的差距并不如其他方面明显，主要因为这一技术在国内发展开始较早，没有落下太远。但是国内的生产设备如仪表、气

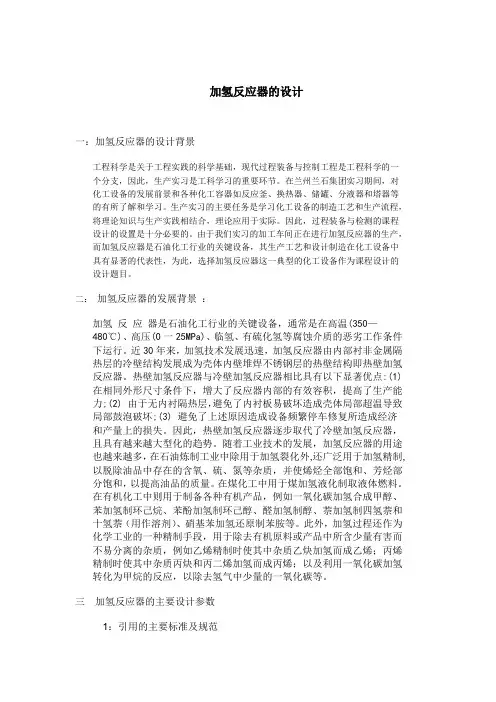

加氢反应器的设计 一：加氢反应器的设计背景 工程科学是关于工程实践的科学基础，现代过程装备与控制工程是工程科学的一个分支，因此，生产实习是工科学习的重要环节。在兰州兰石集团实习期间，对化工设备的发展前景和各种化工容器如反应釜、换热器、储罐、分液器和塔器等的有所了解和学习。生产实习的主要任务是学习化工设备的制造工艺和生产流程，将理论知识与生产实践相结合，理论应用于实际。因此，过程装备与检测的课程设计的设置是十分必要的。由于我们实习的加工车间正在进行加氢反应器的生产，而加氢反应器是石油化工行业的关键设备，其生产工艺和设计制造在化工设备中具有显著的代表性，为此，选择加氢反应器这一典型的化工设备作为课程设计的设计题目。 二：加氢反应器的发展背景： 加氢反应器是石油化工行业的关键设备，通常是在高温(350— 480℃)、高压(0一25MPa)、临氢、有硫化氢等腐蚀介质的恶劣工作条件下运行。近30年来，加氢技术发展迅速，加氢反应器由内部衬非金属隔热层的冷壁结构发展成为壳体内壁堆焊不锈钢层的热壁结构即热壁加氢反应器。热壁加氢反应器与冷壁加氢反应器相比具有以下显著优点:(1)在相同外形尺寸条件下，增大了反应器内部的有效容积，提高了生产能力;(2) 由于无内衬隔热层，避免了内衬板易破坏造成壳体局部超温导致局部鼓泡破坏;(3) 避免了上述原因造成设备频繁停车修复所造成经济和产量上的损失。因此，热壁加氢反应器逐步取代了冷壁加氢反应器，且具有越来越大型化的趋势。随着工业技术的发展，加氢反应器的用途也越来越多，在石油炼制工业中除用于加氢裂化外,还广泛用于加氢精制,以脱除油品中存在的含氧、硫、氮等杂质，并使烯烃全部饱和、芳烃部分饱和，以提高油品的质量。在煤化工中用于煤加氢液化制取液体燃料。 在有机化工中则用于制备各种有机产品，例如一氧化碳加氢合成甲醇、苯加氢制环己烷、苯酚加氢制环己醇、醛加氢制醇、萘加氢制四氢萘和十氢萘（用作溶剂）、硝基苯加氢还原制苯胺等。此外，加氢过程还作为化学工业的一种精制手段，用于除去有机原料或产品中所含少量有害而不易分离的杂质，例如乙烯精制时使其中杂质乙炔加氢而成乙烯；丙烯精制时使其中杂质丙炔和丙二烯加氢而成丙烯；以及利用一氧化碳加氢转化为甲烷的反应，以除去氢气中少量的一氧化碳等。 三加氢反应器的主要设计参数 1：引用的主要标准及规范
加氢反应器的应用与设计 李浩波 （宁波市化工研究设计院有限公司，宁波 315040） 摘要:本文结合实例阐述了煤焦油加氢项目中加氢反应器在高温、高压、临氢工况下的设计参数、结构设计等方面的内容。 关键词：新型抗氢钢；临氢设备；选材 中图分类号：TE966 文献标识码：A 1前言 在炼油化工行业中，为提高出油率和油的品位，60年代就开始采用“加氢”技术。目前在我国炼油行业广泛应用的“加氢”技术设备，主要为加氢精制及裂化装置。 加氢反应器是用于高温、高压，并在含有氢或氢加硫化氢介质条件下工作的重要炼油工艺设备，其操作条件极为苛刻，一旦发生事故将造成严重损失；另外其设备的造价比较昂贵，制造周期又长，所以，从设备的设计、制造及使用都必须予以极大地重视。 反应器按使用状态分为冷壁结构反应器和热壁结构反应器。在60年代及70年代初期，由于当时的冶金及制造工业水平所限（厚板的制造工艺技术、力学性能指标的保证、不锈钢堆焊技术等），为保证安全操作，从设计上多选择冷壁结构形式，即在反应器壳体内壁装焊保温钉增设一定厚度的隔热内衬层，以保证壳体的壁温一般不超过300o C，故称为冷壁加氢反应器。 热壁加氢反应器与冷壁加氢反应器的不同在于，壳体设计取消了内壁表面的隔热内衬层。这样，壳体将直接与反应器内部介质接触，从而使壳体在工作条件下的壁温升高，目前一般设计壁温已达450 o C左右，因此对壳体材料在化学成分及力学性能，尤其是高温力学性能方面有着更高、更严格的要求。 2反应器的设计参数 加氢精制反应器（R-0101）设计参数：设计压力18MPa，设计温度450o C；介质为油气、氢气、硫化氢，其中硫化氢含量为0.1%；氢分压15MPa；反应器内径1800mm，切线长度17400mm。 相对而言，与目前国内正运行的反应器相比，这两台反应器的压力较大，温度较高。 3反应器材料的选择 根据反应器的设计温度和氢分压，按照API 抗氢曲线（临氢作业用钢防止脱碳和微裂的操作极限）和SH/T 3096-2012 《高硫原油加工装置设备和管道设计选材导则》，反应器壳体基层可选用2.25Cr-1Mo-0.25V钢。 热壁加氢反应器的壳体材料在使用中经受不了反应过程中高温、高压条件下氢和硫化氢的腐蚀，为此设计采用在其内壁堆焊耐腐蚀不锈钢层的措施。目前具体应用于产品的有单层堆焊及双层堆焊两种结构。单层堆焊为只堆一层T.P.347L，双层堆焊是先堆焊一层T.P.309L成分的不锈钢作为过渡层，再堆焊一层T.P.347成分的不锈钢。采用单层或双层堆焊结构，其关键是堆焊的工艺技术水平能否保证设计技术条件对不锈钢堆焊层的性能指标要求。本设备采用双层堆焊层：厚度为3mm的E309L和厚度为3.5mm的E347。 4反应器结构特点 加氢过程由于存在有气、液、固三相的放热反应，欲使反应进料（气、液两相）与催化剂（固
加氢反应器 分类号：TE966文献标识码：A 文章编号：1000-7466（2000）02-0010-03 Safety analyses on operating condition for hydrogenation reactor YANG Huo-sheng DONG Shao-ping CAO Shui-quan (Zhenhai Refining & Chemical Company Limited,Ninbo 315207,China) LIN Jian-ho ng CHEN Jin (East China University of Science and Technology, Shanghai 200237,China) Abstract：On the basis of the dissection results for specimen block, the estimation of the minimum pressurization temperature was conducted, the flaw that exists in the reactor was also evaluated with fracture mechanics method. The results showed that reactor has enough safety tolerance. Key words：hydrogenation reactor；minimum pressurization tem perature；safety assessment▲由于制作热壁加氢反应器的2.25Cr-1Mo钢是Cr-Mo钢中回火脆化敏感性较高的钢种，而热壁加氢反应器的操作温度又长期处在325～575℃的回火脆化温度区。因此，热壁加氢反应器投入使用后，其材料的回火脆化是不可避免的。在反应器开停工过程中，当器壁温度较低时，器壁材料的韧性就有可能由于氢脆和回火脆共同作用而大幅度下降。此时，如果反应器器壁中的应力水平较高，就有可能诱发脆性破坏事故。为了避免此类事故发生，通常采取的措施是设定反应器的最低升压温度。即当反应器内温度低于最低升压温度时，内压力不能超过预先设定的压力限。对于加氢裂化反应器，通常规定在床层温度低于135℃时，压力不得超过反应器设计压力的1/3。由于在热壁加氢反应器的服役过程中，其材质劣化状况会随着服役时间的增长而逐渐增加，这使得在反应器投用初期偏于安全的限压升温措施到了反应器服役的后期就可能变得危险。因此，根据反应器的材质劣化状况来准确地推断反应器的使用安全状态，并确定合理的最低升压温度，对于保障热壁加氢反应器长期使用的安全性是十分重要的。 根据对试板材料性能所开展的一系列研究结果可以确定，反应器在经过近3万h的运行后，其材料没有发生明显的回火脆化，在现行工况条件下运行发生氢致开裂的可能性也很小。因此，加氢反应器的运行安全更多要取决于操作条件的变化状况。 1最低升压温度估算 1.1估算最低升压温度方法 目前比较传统的确定热壁加氢反应器的最低升压温度的方法，是采用如图1所示的安全分析线图。采用这种方法设定最低升压温度时需要具备材料的脆性系数J、材料屈服强度σ0.2和材料的上平台冲击功CNV-us。推算过程按下面的基本步骤进行。 （1）根据材料的脆性系数J，由图1a推算出反应器长期服役后材料的FATT。 图1确定最低升压温度的安全分析线图 （2）根据材料的屈服强度σ0.2和上平台冲击功CNV-us，由Rolfe-Novak关联式推算出材料在上平台温度下断裂韧度K IC-US。Rolfe-Novak关联式为： （KIC/σ0.2）2=0.6478(CNV-us/σ0.2-0.0098) (3)根据材料的屈服强度σ0.2，由图1d求出在屈服应力σ0.2作用下反应器中对应于裂纹长度为a cr的假定裂纹所具有的应力强度因子KIC。 (4)根据以上推算所得的FATT、K IC-US和K IC，即可通过图1b和图1c推算出含有长度为a cr假想裂纹的反应器不发生脆性破坏的最低升压温度。 1.2最低升压温度估算 为了在进行最低升压温度估算时有对比性，以反应器为对象，假设其内表面存在
2017年热处理行业分析报告Array 2017年1月出版
文本目录 一、行业监管体系及相关法律法规 (3) 1．热处理行业监管体制 (3) 2．行业主要法律法规与相关政策 (3) 二、行业发展现状 (5) 1、热处理设备制造业竞争格局 (5) 2、行业产业链结构 (6) 3、行业发展方向 (7) 三、市场规模 (8) 1．机械基础件行业 (8) 2．汽车零部件制造业 (10) 四、基本风险特征 (12) 1．原材料价格波动风险 (12) 2．经济波动风险 (12) 3．政策风险 (13) 4．技术风险 (13) 5．人才短缺风险 (14) 五、行业竞争状况 (14)
一、行业监管体系及相关法律法规 1．热处理行业监管体制 国家发展和改革委员会为热处理行业的最高管理机构。国家发展和改革委员会负责热处理行业的宏观管理职能，制定产业政策，发布行业发展规划，指导技术改造。中国机械工业联合会协调管理下的中国热处理行业协会、中国机械工程学会热处理学会承担热处理行业的引导和服务职能。中国热处理行业协会主要负责行业自律，调查研究国内外热处理行业发展趋势，向政府提出发展战略、产业政策等建议；协调机械制造各行业之间的经济技术关系，推动横向经济联合与协作；组织开展行业对外技术经济协作与交流。中国机械工程学会热处理学会主要负责组织评价热处理行业重大科学技术成就，发布中国热处理行业科学技术重大进展；承担科学技术重大项目或课题的论证、评估、咨询和成果鉴定工作；承担专业技术职称评审和技术资格认证工作；组织科学技术普及推广和技术培训、技术咨询活动等，推动行业技术进步。 国家质量监督检验检疫局下属的全国热处理标准化技术委员会承担热处理行业的标准制定工作，主要负责全国热处理专业标准的技术归口，标准的制订、宣传和贯彻。 2．行业主要法律法规与相关政策 热处理行业相关产业政策如下表所示： 序号发布单位法律法规/政策名称同热处理行业有关内容
加氢反应器介绍 加氢反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入反应器内的物料中往往含有硫和氮等杂质。由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。所以无论是设计还是制造，除了需要强调使用性能外，还必须强调其安全性能。 1.影响加氢过程的因素 1.1氢气分压 提高氢分压有利于加氢过程反应的进行，加快反应速度。在固定反应温度及其他条件下，压力对转化深度有正的影响。产品的质量受氢分压影响较大。 1.2 反应温度 影响反应速率和产品的分布和质量。 1.3 空速 空速影响反应器的体积和催化剂用量，降低空速对于提高加氢过程反应的转化率是有利的。 1.4 氢油比 氢油比对加氢过程的影响主要有三个方面：影响反应的过程；影响催化剂使用寿命；过高的氢油比将增加装置的操作费用及设备投资。 2.加氢反应器可能发生的主要损伤型式有哪些呢？ 2.1 高温氢腐蚀 在高温高压操作状态下，侵入并扩散在钢中的氢与固溶碳或不稳定的碳化物发生化学反应，生成甲烷； 即Fe3C+4[H]→CH4+3Fe。 影响高温氢腐蚀的主要因素温度、压力和暴露时间的影响、合金元素和杂质元素的影响、热处理的影响、应力的影响。 2.2 氢脆 氢脆是由于氢残留在钢中所引起的脆化现象。产生了氢脆的钢材，其延伸率和断面收缩率显著下降。 2.3 高温H2S腐蚀 硫化氢和氢气共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。其腐蚀速度一般随着温度的升高而增加。 2.4 连多硫酸应力腐蚀开裂
连多硫酸(H2SXO6，x＝3-6)与作用对象中存在的拉应力共同作用发生的开裂现象。 2.5 铬钼(Cr-Mo)钢的回火脆性 铬钼钢在325~575℃温度范围内长时间保持或从此温度范围缓慢地冷却时，其材料的破坏韧性就引起劣化的现象，这是由于钢中的微量杂质元素和合金元素向原奥氏体晶界偏析，使晶界凝集力下降所至。 2.6 奥氏体不锈钢堆焊层的剥离 反应器本体材料的Cr-Mo钢和堆焊层用的奥氏体不锈钢具有不同的氢溶解度和扩散速度，使堆焊层过渡区的堆焊层侧出现了很高的氢浓度；在高温高压操作状态下氢向反应器器壁侵入，在停工时氢会从器壁中逸出。从而导致奥氏体不锈钢堆焊层的剥离。 2.加氢反应器的设计方法 设计方法主要有常规设计和分析设计两种计算方法。 2.1 常规设计法 常规设计基于弹性失效准则，可供使用的规范有美国ASME《锅炉及压力容器规范》第Ⅷ卷第一册以及我国GB150－2011《压力容器》等。 常规设计主要计算机辅助软件有: 针对ASME规范的PVElite-2017 针对GB150的SW6-2011 2.2 分析设计法 分析设计基于塑性失效准则，可供使用的规范有美国ASME 锅炉及压力容器规范》第Ⅷ卷第二册以及我国JB4732《钢制压力容器——分析设计标准》等。 “分析设计”要求对反应器的有关部位的应力进行详细计算及按应力的性质进行分类，并对各类应力及其组合进行评价，同时对材料、制造、检验提出了比“常规设计”更高的要求，从而提高了设计的准确性与使用可靠性，但相对设计费用大大增加。
XQL 施工技术方案加氢裂化装置 齐鲁炼油改扩建工程 140万吨/年加氢裂化装置 反应器R-401/R-402内件施工方案 编制：丁洪波 施工技术审核：孙功先 质量保证审核：焦光胜 安全技术审核：薛力 审定：杜振东 中国石化集团第十建设公司 齐鲁炼油改扩建工程项目部 二000年三月
齐鲁炼油改扩建工程 140万吨/年加氢裂化装置 反应器R-401/R-402内件施工方案 建设单位： 审批： 中国石化集团第十建设公司 齐鲁炼油改扩建工程项目部 二000年三月
目次 1.概述 (3) 2.编制依据 (4) 3.施工程序 (4) 4.施工准备 (4) 5.开箱检验 (4) 6.施工技术要求 (5) 7.设备清洗封闭 (6) 8.应遵循的主要质量程序文件 (6) 9.质量保证措施 (7) 10.安全技术措施 (7) 11.工程交工技术文件 (8) 12. 劳动力组织及施工计划 (8) 13.主要施工机具 (9) 14.主要施工手段用料 (9) 附图：反应器内件布置示意图 (10)
1.概述 140万吨/年加氢裂化装置，为齐鲁炼油改扩建工程的一个新建装置，本装置由北京设计院设计，中国石化第十建设公司承建；本装置共有反应器两台，分别为：精制反应器R-401（Φ3800×32441）和裂化反应器R-402（Φ3800×36955），反应器本体及其附件均由中国第一重型机械集团供货，本设备为整体热处理设备，设备内壁堆焊复合层材质为E347L，外壳壁温测点堆焊层材质为INCO182，内件材质主要以0C r18N i10T i为主，内件安装以螺栓连接为主，少量焊接为辅；主要安装工作量见表1； 1.1安装工作量 所有角接与搭接焊缝脚高等于两相焊件较薄件厚度。 1.3工程特点
中外热处理工艺现状和趋势 热处理工艺现状 中国热处理工艺现状简介 热处理是机械工业中的一项十分重要的基础工艺，对提高机械零件内在质量和使用寿命，加强产品在国内外市场竞争能力具有举足轻重的作用。但是人们认识到这一点却花了相当长的时间和很大的代价。由于热处理影响的是产品的内在质量，它一般不会改变制品的形状，不会使人直观地感到它的必要性，弄不好还会严重畸变和开裂；破坏制品的表面质量和尺寸精度，致使制造过程前功尽弃。所以在我国的制造业中长期存在着“重冷（冷加工）轻热（热加工）”现象，以致这个行业很长时间处于落后状态。而机械工业发达国家特别注重热处理工艺技术的研究和发展。 建国以来特别是20世纪80年代以来，我国的热处理技术有了很大的发展，现有热处理生产企业、从业人数、设备数量和能力都有大大增长。目前来说，我国在热处理的基础理论研究和某些热处理新工艺、新技术研究方面，与工业发达国家的差距不大，但在热处理生产工艺水平和热处理设备方面却存在着较大的差距，还没有完全扭转热处理生产工艺和热处理设备落后、工件氧化脱碳严重、产品质量差、生产效率低、能耗大、成本高、污染严重的局面。 目前在我国工业生产上大量应用的还是常规热处理工艺，今后仍将占有重要的地位和相当大的比重，但正在日益改进和不断完善。要以少无氧化加热、节能、无污染和微电子技术在热处理中的应用为重点，大力发展先进的热处理成套技术，利用现代高新技术对常规热处理进行技术改造，实现热处理设备的更新换代，全面提高热处理的工艺水平、装备水平、管理水平和产品水平，这对于改变我国热处理技术的落后面貌，赶上工业发达国家的先进水平，将起到积极的促进作用中国热处理工艺技术应用还不十分广泛，对热处理工艺的重视程度还需要提高，特别从事热处理工艺的人才的培养需要加大，现今热处理专业比较冷淡，这些都需要做出大大的改善。另一方面，热处理环境给人感觉脏乱差，热处理工艺控制不够严格，这些都阻碍了热处理工艺的发展，同时阻碍了中国机械制造工艺的发展。 中国热处理工艺行业、学术团体 中国全国性的热处理行业、学术团体是中国机械工程学会热处理学会和中国热处理行业协会。 1.中国机械工程学会热处理学会 英文名称是CHINESE HEAT TREATMENT SOCIETY ，简称CHTS。 中国机械工程学会成立于1936年，下设29个专业学会和30个地方省市学
加氢反应器 中国石化集团洛阳石油化工工程公司黎国磊@2004 加氢反应器是加氢装置的核心设备。其操作条件相当苛刻。技术难度大，制造技术要求高，造价昂贵。所以人们对它备无论在设计上还是使用上都给予极大的重视。反应器的设计和制造成功，在某种意义上说是体现一个国家总体技术水平的重要标志之一。 对于这样重要、使用条件又很苛刻的设备，应该至少要满足以下几点要求： 应满足工艺过程各种运作方案的需要。 使用可靠性高。具体应体现在： 1.满足力学强度要求 2.具有可靠的密封性能 3.有较好的环境强度适应性 应便于维护和检修，所需时间短。 投资费用较低。 一、反应器技术发展梗概 随着加氢工艺技术的广泛应用，加氢工艺设备特别是反应器技术相应得到很快的发展与显著的进步。主要表现： 1安全使用性能越来越高。这也是整个技术发展过程所围绕的核心问题。 a)设计方法的更新 由“常规设计”即“规则设计”→以“应力分析为基础的设计”，即“分析设计” b)设计结构的改进 本体结构：单层→多层→更高级的单层 使用状态：冷壁结构→热壁结构 细部结构的改进 c)材料制造技术的发展，质量明显提高 体现在冶炼技术、热处理技术、分析技术等等方面。最终反映在材料的内质特性(纯洁性、致密性、均质性)非常优越 d)制造技术的进步 如制造装备、制造工艺、焊接技术(含堆焊技术)、热处理技术、检测技术等等都有很大进步。 2 为了获得较佳的经济效益，装置日趋大型化带来了反应设备的大型化。 具体见表格：
二、反应器本体结构特征 单层结构 钢板卷焊结构 锻焊结构 多层结构 绕带式 热套式 我国华南工大针对国外80年代初所开发的一种多层结构存在的某些缺点开发出了多层夹紧式结构。结构形式的选择一般是依据使用条件、反应器尺寸、经济性和制造周期等诸因素来确定。单层结构中的钢板卷焊结构和锻焊结构的选择，主要取决于制造厂的加工能力与条件以及经济上的合理性和用户的需要。但锻焊结构优点更多。 ?锻件的内质特性(纯洁性、致密性、均质性)好； ?焊缝少，特别是没有纵焊缝，从而提高了反应器耐周向应力的可靠性； ?制造装配易保证，制造周期短； ?可设计和制造成对于防止某些脆性损伤很有好处的结构； ?使用过程中对焊缝检查维护的工作量少，无损检测容易。 锻造结构的材料利用率比板焊结构低，当壁厚较薄时，其制造费用相对较高。一般，厚度大于～150mm时采用较合适，壁厚越厚，锻造结构的经济性更显优越。 三、反应器内件型式及作用 反应器内件设计性能的优劣将与催化剂性能一道体现出所采用加氢工艺的先进性。对于气液并流下流式反应器的内件，通常都设有入口扩散器、气液分配器、积垢篮、冷氢箱、热电偶和出口收集器等。 主要内件的作用、典型结构及注意要点
加氢反应器内件安装 摘要：加氢反应器的设计、制造、安装在整个加氢装置的建设过程中占据了举足轻重的地位。本文仅结合自己在施工过程中的切身经历阐述在加氢反应器的检修安装过程中如何实现内件的“安全、优质、高效”安装，确保装置按预定开停工期进行交接。 关键词：加氢反应器；设备内件；安装； 由于加氢反应器在加氢装置的工艺流程中起着核心作用， 2009年9月乌石化公司炼油厂加氢装置停工检修时对加氢反应器进行了整体更换，加氢装置日产1920吨柴油，加氢油比不加氢油价格差按 3000元／吨计算，检修时间提前一天可实现增加利润576万元。在整个检修过程中，由于加氢反应器内件安装的技术要求十分严格，所以加氢反应器的更换最大难点就是新反应器的内件安装。加氢反应器的内件一般由分配盘、冷氢盘、催化剂支持盘等部件组成，这几部分的安装质量直接关系到能否实现工艺流程和达到设计产量的要求，安装质量还对产品的成本（能耗）有很大的关系。由于是在装置停工检修期间进行加氢反应器的更换，内件安装的效率高低也是决定本次施工成败的关键。为实现内件的“安全、优质、高效”安装，确保装置按预定开停工期进行交接，在装置的检修安装过程中我们主要进行了以下工作，提供一些经验介绍，以此能对以后的类似反应器的更换检修施工提供一些参考。 1安装准备（技术准备、机具材料准备、水平度测量仪制作） 施工单位一般在正式施工前很长一段时间就会拿到设计院的设备施工图纸，在拿到图纸之后施工单位应进行一系列的施工前的准备工作；技术人员应仔细阅读设备图纸，弄清设备的构造，特别是关键部件的结构，为内件的现场安装做好技术准备，编制内件的安装施工方案，与经验丰富的钳工师傅一道研究最具操作性的施工方法，做好施工前的技术交底。技术人员在弄清图纸和初步确定好施工方法后，还应积极与设计人员联系，了解设计人员对安装是否有特殊的技术要求和一些关键尺寸的要求。如有特殊要求，应与设计人员一道商讨在安装过程中采取何种措施来实现这些要求。技术人员在全面熟悉图纸和设计意图之后还应对以前编制的施工方案和技术交底进行细化和修改，使方案和交底对安装更具指导性和实用性。在方案确定之后，技术员应及时申报安装所需的施工机具和辅助用材，如根据图纸确定安装螺栓用的各种规格的扳手，用于塔盘找平的各种规格的与塔盘材质相同的垫片。由于塔盘水平度要求较高，我们专门制作了一个如图所示的专用水平度测量仪， 有了这个仪器对后续的安装精确度的保证起了至关重要的作用，因为有了储水罐就减少了水在不同的测点的流动性而实现测量的准确性，使用较硬的塑料管就保证了在不同的测点水不会因管子的变形而导致测量不准，使用蓝色液体便于在设备内部由于光线不足而不致发生读数不准确。
天津冶金职业技术学院 毕业论文 热处理的现状及发展方向 系别冶金工程系 专业材料成型与控制技术 班级制品08-1 学生姓名李晓龙 指导教师张学辉 2011年 4 月 15 日
摘要 科学技术的发展，对机械产品提出了高精度、高复杂性的要求，而且产品的更新换代也在加快，作为支柱产业之一的材料热处理工业淬火、回火等精整加工，新理论、新技术、新工艺、新的材料性能及其开发应用层出不穷。 通过大学三年的学习和近一年的实习工作已对理论知识熟练应用，实习阶段中核机械为我提供了很好的学习条件，本文总结了关于我国热处理的现状及发展方向的一些分析，并结合本单位的实际情况编写了此篇论文，意在供同行参考借鉴。 关键词：热处理，新工艺，精准加工，环保
目录 摘要................................................................ I 1 企业及岗位概况 (1) 2 热处理的现状及发展方向 (2) 2.1大力发展多参数热处理和复合热处理工艺 (2) 2.1.1多参数热处理 (2) 2.1.2复合热处理 (3) 2.2采用新的加热源和新的加热方式 (4) 2.2.1新的加热源 (4) 2.2.2新的加热方式 (5) 2.3采用新的淬火介质和改进淬火方法 (5) 2.3.1改进原有的淬火介质，采用新型淬火介质 (5) 2.3.2改进老的淬火方法，采用新的淬火方法 (6) 2.4研制开发各种新型热处理设备 (6) 2.5加强新材料与热处理工艺的紧密结合和相互促进 (8) 2.5.1低碳马氏体及其应用 (8) 2.5.2空冷贝氏体钢 (8) 2.5.3无莱氏体高速钢 (8) 2.5.4奥氏体-贝氏体球墨铸铁(A-B球铁) (9) 2.6重视热处理节能和环境保护 (9) 2.6.1大幅度降低热处理的能耗 (9) 2.6.2高度重视热处理生产的环境保护 (10) 2.7热处理生产的自动化和专业化 (10) 2.7.1计算机和机器人在热处理中的应用 (10) 2.7.2热处理生产的专业化 (11) 3 小结 (12) 4 实习的收获和体会 (13) 5 对本专业的课程设置及改革的建议 (14) 参考文献 (15)
《文献综述》结课作业题目：鼓泡床加氢反应器的研究进展 学生姓名： 学号： 专业班级 指导教师： 2014年 9月1日
鼓泡床加氢反应器的研究进展 摘要 综述了我国炼油加氢反应器研制建造，发展历程和取得的成就，指出国内加氢反应器制造技术在以下几方面所面临的挑战: 压力容器新标准的颁布实施，需亟待完善加氢设备用材料的基础性能数据; 超大厚度和超大型筒节锻件及设备制造技术有待进一步完善; 尽早开展加氢反应器服役后的材料性能研究，为即将到来的设备延寿做好技术准备关键词：加氢反应器；材料；技术；进展 Research progress of bubbling bed hydrotreating reactor Abstract Review our refinery hydrogenationreactor designconstruction, development and achievements, pointed out that the manufacturing technology of domestichydrogenation reactor in the following aspects: thechallenge of new pressure vessel standards promulgated and implemented, needs to be perfected with theperformance data based hydrogen equipment; large thickness and super large cylinder forgings andequipment manufacturing technology to be further improved; as soon as possible to carry out and Study on material properties of the hydrogenation reactor after service, to prepare for the upcoming equipment life. Keywords：Hydrogenation reactor; Material; technology; Progress
加氢反应器盖板、吊耳设计计算书 1.吊盖盖板厚度 1.1材料选用16MnD-Z25 δ＞100时、δS=255N/mm2 [δ]= δS/1.6=255/1.6=159.375 N/mm2 1.2设计计算重力W （1）设备净重W0=270t W=K×W0 K-计算系数、吊耳设计计算系数1.2-1.65 取K=1.4 W=1.4×270t=378t （2）吊盖受力模型 按圆板中心受一个局部均布荷载且螺栓不产生弯矩，计算公式见“建筑结构计算手册”中国建筑工业出版社1975版。 （3）局部均布载荷 均布荷载范围取800×160、即耳板形成的范围。成圆形时，当量半
径为r。 r=a+b1/4×0.875=800+160/4×0.875=274.3mm 均布荷载q=W/πr2=378×104/π×274.32=16.0N/mm2 1.3盖板应力计 (1)盖板计算半径为螺栓圆半径R=635mm (2)β=r/R=274.3/635=0.432 (3)б=(6 /h2)×(qr2/16)[4-（1-μ）β2-4（1+μ）Inβ] 式中μ-泊桑比μ=0.3 h盖板厚度取h=160mm б=(6/2002) ×（16×274.32/16）[4-（1-0.3）×0.4322-4（1+0.3）In0.432] =11.286×(3.869+4.365)=92.929N/mm2＜159.375N/mm2 2耳板尺寸 2.1采用单耳板形式尺寸见图2
2.2危险断面应力计标（设备直立状态时） （1）A-A断面、按曲梁计算 M=pl/8 式中p-每个耳板受力p=k1×W 式中k1-双吊耳受力不均匀系数k1=1.1 单吊耳k1=1.0 P=W=378t l-耳板环梁中径 l=(700-188)/2+188=444mm M=378×104×444/8=20979×104N·mm W=b1h12/6=160×2562/6=5747627mm3 б=M/W=120.04N/mm2＜［б］=159.375N/mm2 (2)焊缝处拉应力 б=p/a×b1×k2 式中a耳板长a=800 b1-耳板厚b1=160 k2-焊缝系数k2=0.7 б=378×104/800×160×0.7=42.19N/mm2＜［б］安全3设备起吊时耳板抗弯计标 3.1起吊时耳板根部骤变.见图2 B-B截面 设起吊时起吊力为1/2设备吊装计算应力 μ=(p/2)×l1=378×104×400/2=75600×104 N·mm W=b1a2/6=160×8002/6=1707×104mm3 б=M/W=44.29N/mm2＜［б］ 4设备起吊时设备管口骤变
机械设备 固定床加氢反应器内构件的开发与应用 王兴敏 洛阳石油化工工程公司(河南省洛阳市471003) 摘要:介绍了国内外固定床加氢反应器内构件的主要类型及其特点,详细叙述了洛阳石油化工工程公司(LPEC)开发的内构件及其在目前国内规模最大的加氢精制(反应器内径为3800mm)和渣油加氢脱硫(反应器内径为4200mm)装置上的应用情况。内径为3800mm的加氢精制反应器床层径向温差基本小于3 ,效果良好;内径为4200mm的渣油固定床加氢脱硫反应器床层径向温差为1~7 ,优于国内引进同类装置水平。 主题词:加氢反应器 固定床反应器 内构件 开发 应用 加氢工艺技术水平的高低,主要取决于催化剂性能的先进性,而催化剂性能的充分发挥,则在很大程度上取决于反应器内部结构的先进性和合理性。设计合理的加氢反应器内构件应具有如下功能和特点:反应物流混合充分,催化剂床层温度分布均匀;压力降小,占用反应器空间小,装卸催化剂方便,检修检测方便,操作安全和投资低。随着加氢装置的大型化及加氢设备制造能力的提高,反应器直径的不断增大,对反应器内构件的反应物流分配效果要求越来越高。如果反应器内构件设计不合理,分配效果差,会造成催化剂床层径向温差大,催化剂利用率降低,甚至造成反应产物质量达不到要求。因此国内外对加氢反应器内构件的研究和工程开发一直非常重视,许多工程公司都开发了自己的成套技术。洛阳石油化工工程公司(LPEC)多年来一直致力于加氢工程技术的开发,并将开发出的多项先进技术成功地应用于工业生产。 1 内构件类型及其特点 典型加氢反应器内构件包括:入口扩散器、气液分配盘、积垢篮筐、冷氢箱、出口收集器、催化剂支撑和液体再分配盘等。 1.1 入口扩散器 入口扩散器置于反应器入口处,起到气液预分配的作用,并能减缓气液介质对分配盘或催化剂床层的冲击。国内外入口扩散器的几种主要型式见表1。 表1 国内外入口扩散器的几种主要型式 扩散器型式说明 螺旋喷头型 流体线速高,易使 催化剂粉碎,已少用 盘式适用于直径较小的反应器 拉杆式适用于硫化氢腐蚀较小场合 双层多孔板与多锥体组合可兼作分配盘 中心板与多孔板组合多用于轻质油品加氢反应器 带过滤的多管式对进料有一定过滤作用 锥体与双层多孔板组合分配效果良好 LPEC设计的入口扩散器为锥体与双层多孔板组合扩散器,图1 为结构示意图。 图1 入口扩散器结构示意 该扩散器上设定位槽以固定位置,锥形体上开槽孔,锥体下设两层带孔的水平挡板。反应进料流向必须与锥体上槽孔垂直。反应油气通过槽孔进入锥体,起到缓冲作用,再通过水平挡板的碰撞、节流,扩散到下面的分配盘上。 收稿日期:2001-06-29;修改稿收到日期:2001-07-16。 作者简介:高级工程师,1982年毕业于石油大学(华东)石油炼制系,长期从事炼油工程设计和管理工作,现为该公司副经理。 炼 油 设 计 2001年8月 PE TROLE UM REFINERY ENGINEERING 第31卷第8期
第22卷 第2期 兵器材料科学与工程 Vol.22 No.2 1999年 3月 ORDNANCE MATERIAL SCIENCE AND EN GIN EERIN G Mar. 1999 我国热处理的现状及发展方向 李茂山 赵宝荣 吴光英张克俭 (兵器工业第五二研究所) (江苏光英炉业有限公司) (北京华立精细化工公司) 摘 要 从多参数热处理和复合热处理工艺、加热源和加热方式、淬火介质和淬火方法、热处理设备、新材料与热处理工艺相结合、节能和环境保护、热处理生产的自动化和专业化等七个方 面,较为全面地论述了我国热处理技术的现状及发展方向。 关键词 金属 热加工工艺 热处理 材料工程 热处理是机械工业的一项重要基础技术,通常像轴、轴承、齿轮、连杆等重要的机械零 件和工模具都是要经过热处理的,而且,只要选材合适,热处理得当,就能使机械零件和工 模具的使用寿命成倍、甚至十几倍的提高,实现“搞好热处理,零件一顶几”的目标,收到事 半功倍的效果。热处理对于充分发挥金属材料的性能潜力,提高产品的内在质量,节约材料,减少能耗,延长产品的使用寿命,提高经济效益都具有十分重要的意义。 建国以来,我国的热处理技术有了很大的发展,现有热处理生产厂点一万余家,职工15万人,专业科技人员约1000余人,热处理加热设备11万台,年生产能力660万吨钢件,年产值约50亿元,全员劳动生产率约3万元/人?年。目前我国在热处理的基础理论 研究和某些热处理新工艺、新技术研究方面,与工业发达国家的差距不大,但在热处理生 产工艺水平和热处理设备方面却存在着较大的差距,还没有完全扭转热处理生产工艺和 热处理设备落后、工件氧化脱碳严重、产品质量差、生产效率低、能耗大、成本高、污染严重 的局面。为促进我国热处理技术的发展,我们应全面了解热处理技术的现状和水平,掌握 其发展趋势,大力发展先进的热处理新技术、新工艺、新材料、新设备,用高新技术改造传 统的热处理技术,实现“优质、高效、节能、降耗、无污染、低成本、专业化生产”,力争到2000年时达到工业发达国家八十年代中期的水平。 1 大力发展多参数热处理和复合热处理工艺 传统的热处理,就主要控制的参数而言,多为常压下的温度时间两个参数的热处理;就工艺方式而言,多为单一的热处理。这样热处理的效果也只能是单一化。为此,要 大力发展多参数热处理和复合热处理工艺[1]。 1.1 多参数热处理 (1)真空热处理:这是一种附加压力的多参数热处理。它具有无氧化、无脱碳、工件 表面光亮、变形小、无污染、节能、自动化程度高、适用范围广等优点,是近年来发展最快的 热处理新技术之一,特别是在进行材料表面改性方面获得了很大的进展,许多新近开发的 1997年9月15日收到稿件,1998年9月3日收到修改稿 李茂山 高级工程师 包头市四号信箱 014034
我国金属热处理的发展综述引言 金属热处理是利用固态金属相变规律，采用加热、保温、冷却的方法，改善并控制金属所需组织与性能(物理、化学及力学性能等) 的技术。 热处理是金属加工工艺中的一项重要基础技术，通常金属材料都是要经过热处理的，而且，只要选材合适，热处理得当，就能金属材料的性能成倍、甚至十几倍的提高，收到事半功倍的效果。热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。 热处理对于充分发挥金属材料的性能潜力，提高产品的内在质量，节约材料，减少能耗，延长产品的使用寿命，提高经济效益都具有十分重要的意义。 建国以来，我国的热处理技术有了很大的发展。目前我国在热处理的基础理论研究和某些热处理新工艺、新技术研究方面，与工业发达国家的差距不大，但在热处理生产工艺水平和热处理设备方面却存在着较大的差距，还没有完全扭转热处理生产工艺和热处理设备落后、工件氧化脱碳严重、产品质量差、生产效率低、能耗大、成本高、污染严重的局面。为促进我国热处理技术的发展，我们应全面了解热处理技术的现状和水平，掌握其发展趋势，大力发展先进的热处理新
技术、新工艺、新材料、新设备，用高新技术改造传统的热处理技术，实现“优质、高效、节能、降耗、无污染、低成本、专业化生产”，力争赶上工业发达国家水平。 1、热处理工艺介绍 金属热处理是机械制造中的重要过程之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的，所以，它是机械制造中的特殊工艺过程，也是质量管理的重要环节。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 2、热处理发展史 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在商代，就已经有了经过再结晶退火的金箔饰物。公元前770～前222年，中国人在生产实践中就已发现，铜铁的
福建联合石化联产25 万吨丙烯项目 目录 第 1 章反应器设计 . (1) 1.1反应器设计概述 (1) 1.2反应器的选型 (1) 第 2 章催化剂 (3) 2.1催化剂的选择 (3) 2.2催化剂失活的原因 (3) 2.3催化剂再生的方法 (3) 第 3 章丙烷脱氢反应器 . (4) 3.1主反应及副反应方程式 (4) 3.2反应机理 (4) 3.3动力学方程 (4) 3.3.1催化反应动力学模型 (4) 3.3.2失活动力学 (5) 3.4反应器设计思路说明 (6) 3.4.1反应条件 (6) 3.4.2反应器类型的选择 (7) 3.4.3反应器数学模拟 (7) 3.4.4反应器体积的计算 (7) 3.5催化剂设计 (11) 3.5.1催化剂用量 (11) 3.5.2催化剂来源 (11) 3.5.3催化剂的装填 (11) 3.6反应器内部结构设计 (11) 3.6.1催化剂床层开孔 (11) 3.6.2催化剂分布器 (12) 3.6.3气体分布器 (12) 2
