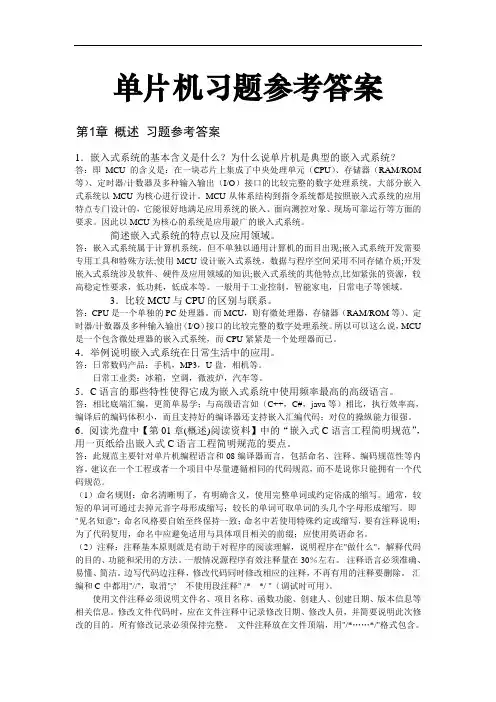

第二章课后答案
1、
答：HCS08系列单片机结构分解成如下两个部分：
1）MCU核心部分
S08核心(HCS08 CORE)部分包括：具有运行监视功能的增强型中央处理器CUP、后台调试控制BDC(具有单线后台调试接口BDM)、系统控制（时钟监视、中断控制、低电压检测等）。S08 MCU存储器有两种Flash和RAM，片内电压调整器可对数字电路和模拟电路供电，同时其内部具有时钟发生器(ICG)和低能耗晶体振荡器。
2）MCU外设部分
外设部分大致可分为6种外设：数字输入；数字输出；10位/8位二进制精度的模拟／数字量转换器ADC；定时器/PWM( TPM1、TPM2)；串行接口(SCI1、SCI2SPI、IIC)；键盘中断输入(KBIl)。
2、
答：HCS08AC系类单片机采用8位S08 CPU，内部集成的功能模块把偶哦：串行接口模块(SCI、SPI和IIC)、定时器模块(TPM)，时钟发生器模块ICG、8位/10位精度的模／数转换器(ADC)、键盘中断输入(KBIl)，背景调试模式谋爱BDM等。片内资源包括2 KB RAM、约62 KB Flash。
3、
答：HCS08单片机CPU频率最高可达40 MHz，对应内部总线频率最高为20 MHz。S08系列MCU的总线时钟除了可以对外接高频时钟2分频得到外，也可以利用内部时钟生成器(ICG，Internal Clock Generator)模块对外接的32～100 kHz低频范围时钟或1～16 MHz高频范围时钟进行倍频得到。
4、
答：HCS08单片机具有正常运行模式、背景调试模式、等待模式和停止模式四种运行模式。(l) 正常运行模式是HCS08系列的正常工作模式。当芯片复位MCU便进入这种模式。(2) 背景调试模式是由S08内核中的背景调试控制器进行管理，其提供了在软件开发过程中分析MCU操作的手段。
(3)等待模式通过执行WAIT指令进入。一旦执行WAIT指令，CPU便进入了一种低功耗状态，在这种状态下，CPU不再有工作时钟。
(4)停止模式有STOP1模式、STOP2模式和STOP3模式。在任何一种停止模式下，所有的内部时钟都停止。
5、
答：存储器独立编址方式是指RAM和Flash的地址各自独立编排，其好处是可以生成双倍的存储器空间，独立编址的存储器地址出现重叠，但通过不同的控制线并配合不同的指令就可以区分不同存储器。
存储器统一编址方式是指RAM和Flash的统一编址在一个地址范围内分段使用。统一
编址所获得的存储器空间比分离编址减半，但通过同一指令再配合不同地址参数就可以区分不同存储器。
6、
答：HCS8AC16单片机的RAM、Flash存储器和模块寄存器共处于一个线性的统一编址的16位(总共64 KB)寻址空间内，即模块寄存器、RAM、Flash占用同一0x0000～0xFFFF存储空间的不同范围，分段使用其存储器。MC9S08AC16的片上存储器由RAM、非易失的Flash存储器、输入/输出(I/O)和控制/状态寄存器组成，这些寄存器可分成四块：
（1）直接页寄存器(0x0000-0x006F)分布着MCU片内外围模块如I/O端口、ADC、IRQ、键盘、定时计数器、SCI、IIC等模块的控制和状态寄存器。
（2）用户RAM空间(0x0070～0x046F)用于存放用户程序中的各种变量数据，片内用户RAM 只有1024 B。
（3）高地址页寄存器(0x1800～0x185F)此空间的分配与系统控制有关的寄存器
（4）Flash存储区域（0xC000～0xFFFF）可分为三部分：用户Flash区(0xC000～0xFFBAF)、非易失性寄存器区(0xFFB0～0xFFBF)和中断矢量区(0xFFBC0～0xFFFF)。
7、
答：飞思卡尔其HCS08 MCU的时钟可以使用外部晶振提供的时钟也可以使用内部ICG模块生成时钟。其中利用外接低频时钟源获得较高的内部操作时钟，是飞思卡尔MCU的特点和优点之一，这种方式可以大大降低系统的高频噪声，提高系统的EMC性能，从而增强系统的可靠性和稳定性。使用时可将内部时钟生成器ICG模块对外接的32～100 kHz低频范围时钟或1～16 MHz高频范围时钟进行倍频得到。
