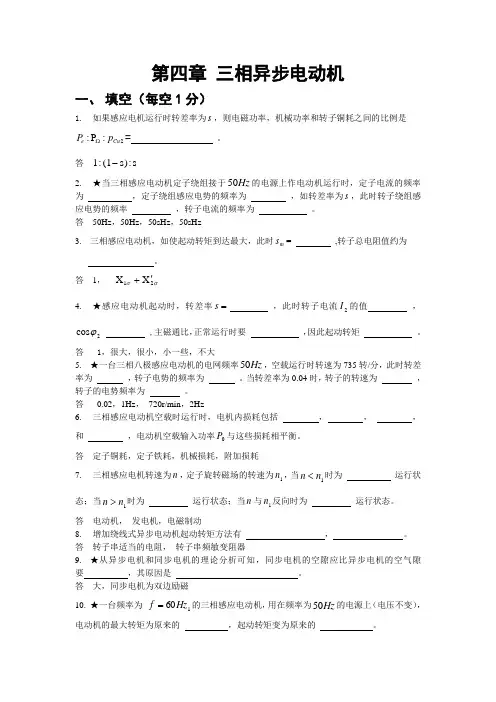

第四章 三相异步电动机
一、 填空（每空1分）
1. 如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p Ω= 。
答 s :s)(1:1-
2. ★当三相感应电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。
答 50Hz ，50Hz ，50sHz ，50sHz
3. 三相感应电动机，如使起动转矩到达最大，此时m s = ,转子总电阻值约为 。
答 1， σσ21X X '+
4. ★感应电动机起动时，转差率=s ，此时转子电流2I 的值 ，
2cos ? ,主磁通比，
正常运行时要 ，因此起动转矩 。 答 1，很大，很小，小一些，不大
5. ★一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。当转差率为0.04时，转子的转速为 ，转子的电势频率为 。
答 0.02，1Hz ， 720r/min ，2Hz
6. 三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。
答 定子铜耗，定子铁耗，机械损耗，附加损耗
7. 三相感应电机转速为n ，定子旋转磁场的转速为1n ，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与1n 反向时为 运行状态。 答 电动机， 发电机，电磁制动
8. 增加绕线式异步电动机起动转矩方法有 ， 。 答 转子串适当的电阻， 转子串频敏变阻器
9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要 ，其原因是 。
答 大，同步电机为双边励磁
10. ★一台频率为 160Hz f =的三相感应电动机，用在频率为Hz 50的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。
答 265??? ??，2
65??? ?? 二、 选择（每题1分）
1. 绕线式三相感应电动机，转子串电阻起动时（ ）。
A 起动转矩增大，起动电流增大；
B 起动转矩增大，起动电流减小；
C 起动转矩增大，起动电流不变；
D 起动转矩减小，起动电流增大。
答 B
2. 一台50Hz 三相感应电动机的转速为min /720r n =，该电机的级数和同步转速为
（ ）。
Ａ ４极，min /1500r ； Ｂ ６极，min /1000r ；
Ｃ ８极，min /750r ； Ｄ １０极，min /600r 。
答 C
3. ★笼型三相感应电动机的额定状态转速下降%10，该电机转子电流产生的旋转磁动势 相对于定子的转速（ ）。
A 上升 %10；
B 下降%10；
C 上升 %)101/(1+；
D 不变。
答 D
4. 国产额定转速为min /1450r 的三相感应电动机为（ ）极电机。
A 2；
B 4；
C 6；
D 8。
答 B
5. ★一台三相感应电动机拖动额定恒转矩负载运行时若电源电压下降%10此时电机的电磁转矩（ ）。
A N T T = ；
B N T T 81.0=；
C N T T 9.0= ；
D N T T >。
答 A
6. ★三相异步电动机气隙增大，其他条件不变，则空载电流（ ）。
A 增大 ；
B 减小 ；
C 不变 ；
D 不能确定。
答 A
7. 三相感应电动机等效电路中的附加电阻 '-2)1(R s
s 上所消耗的电功率应等于（ ）： A 输出功率2P ； B 输入功率1P ；
C 电磁功率em P ；
D 总机械功率ΩP 。
答 D
8. 与普通三相感应电动机相比，深槽、双笼型三相感应电动机正常工作时，性能差一些，主要是（ ）。
A 由于2R 增大，增大了损耗；
B 由于2X 减小，使无功电流增大；
C 由于2X 的增加，使2cos ?下降；
D 由于2R 减少，使输出功率减少。
答 C
9. ★适当增加三相绕线式感应电动机转子电阻2R 时，电动机的（ ）。 A st I 减少, st T 增加, max T 不变, m s 增加；
B st I 增加, st T 增加, max T 不变, m s 增加；
C st I 减少, st T 增加, max T 增大, m s 增加；
D st I 增加, st T 减少, max T 不变, m s 增加。
答 C
10. ★三相绕线式感应电动机拖动恒转矩负载运行时，采用转子回路串入电阻调速，运行时在不同转速上时，其转子回路电流的大小（ ）。
A 与转差率反比 ； C 与转差率无关；
B 与转差率正比 ； D 与转差率成某种函数关系。
答 C
三、判断（每题1分）
1. 三相感应电动机转子为任意转数时，定、转子合成基波磁势转速不变 。 （ ） 答 对
2. ★三相绕线式感应电动机在转子回路中串电阻可增大起动转矩，所串电阻越大，起动转矩就越大。 （ ） 答 错
3. 当三相感应电动机转子绕组短接并堵转时，轴上的输出功率为零，则定子边输入功率亦为零 。 （ ） 答 错
4. 三相感应电动机的功率因数1cos ?总是滞后的 。 （ ） 答 对
5. ★感应电动机运行时，总要从电源吸收一个滞后的无功电流。 （ ） 答 对
6. ★只要电源电压不变，感应电动机的定子铁耗和转子铁耗基本不变。 （ ） 答 错
7. 感应电动机的负载转矩在任何时候都绝不可能大于额定转矩。 （ ） 答 错
8. 绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。 （ ） 答 错
9. 三相感应电动机起动电流越大，起动转矩也越大。 （ ）
答 错
10. ★三相绕线式感应电动机在转子回路中串电阻可增大起动转矩，所串电阻越大，起动电流就越小。 （ ） 答 对
四、简答（每题3分）
1. 感应电动机等效电路中的s s -1(
)'2R 代表什么含义？ 能否用电抗或电容代替﹖为什么？
答 '21R s
s -代表与转子所产生的机械功率相对应的等效电阻，消耗在此电阻中的功率2'22111R s
s I m -将代表实际电机中所产生的全（总）机械功率；不能；因为电抗、电容消耗无功功率，而电机转子所产生的全（总）机械功率为有功功率。
2. ★感应电机转速变化时，转子磁势相对定子的转速是否改变？相对转子的转速是否改
变？
答 转子磁势相对定子转速不变,相对转子转速改变。
3. ★绕线型感应电动机，若⑴转子电阻增加；⑵漏电抗增大；⑶电源电压不变，但频率由
Hz 50变为Hz 60；试问这三种情况下最大转矩，起动转矩，起动电流会有什么变化？ 答 (1)最大转矩不变，起动转矩上升，起动电流下降；
(2) 最大转矩下降，起动转矩下降，起动电流下降；
(3) 最大转矩下降，起动转矩下降，起动电流下降。
4. ★三相感应电动机运行时，若负载转矩不变而电源电压下降%10，对电机的同步转速
1n ，转子转速n ，主磁通m Φ，功率因数1cos ?，电磁转矩em T 有何影响？
答 同步转速不变；转子转速下降；主磁通下降；功率因数下降；电磁转矩不变。
5. 说明三相异步电动机等效电路中，参数'2'211,,,,,X R X R X R m m 以及'21R s
s -各代表什 么意义？
答 定子绕组电阻；定子绕组漏抗，表征定子绕组漏磁效应；激磁电阻，表征铁心损耗；激磁电抗，表征铁心磁化性能；归算到定子侧的转子绕组电阻；归算到定子侧的转子绕组漏抗；代表与转子所产生的机械功率相对应的等效电阻。
6. 感应电动机运行时，定子电流的频率是多少？由定子电流产生的旋转磁动势以什么速度
切割定子和转子？由转子电流产生的旋转磁动势基波以什么速度切割定子和转子？两个基波磁动势的相对运动速度多大？
答 定子电流的频率为1f ，转子电流的频率为12sf f =，定子磁动势以1n 速度切割定子，以（n n -1）速度即1sn 速度切割转子；转子磁动势也以1n 速度切割定子，以1sn 速度切割转子。定、转子基波磁动势同步旋转，相对静止。
7. 说明三相感应电动机转子绕组折算和频率折算的意义，折算是在什么条件下进行的？
答 转子绕组折算就是用新绕组替换原绕组。为了导出等效电路，用一个与定子绕组的相相数、匝数和绕组因数相同的等效绕组替换实际转子绕组，折算前后转子绕组的磁动势和 各种功率及损耗不变，因而从定子边看转子，一切未变。频率折算即用静止的
转子替换旋转的转子，折算条件也是磁动势和各种功率及损耗不变。为此，只要将转子
电阻2
R '换成s R 2'。 8. ★普通笼型感应电动机在额定电压下起动时，为什么起动电流很大，而起动转矩并不
大？
答 起动时0=n ，1=s ，旋转磁场以同步速度切割转子，在短路的转子绕组中感应很大的电动势和电流，引起与它平衡的定子电流的负载分量急剧增加，以致定子电流很大；
起 动时1=s ，s R 2
'很小，电动机的等效阻抗很小，所以起动电流很大。由于22cos ?I C T m T em Φ=，当1=s 、12f f =时，使转子功率因数角222arctan
R X σ?=接近 90，2cos ?很小，22cos ?I 并不大；另外，因起动电流很大，定子绕组漏抗压降大，使感应电动势1E 减小，与之成正比的m Φ也减小。起动时，m Φ减小，22cos ?I 并不大，使得起动转矩并不大。
9. 感应电动机带负载运行，若电源电压下降过多，会产生什么严重后果？如果电源电压下
降%20，对最大转矩、起动转矩、转子电流、气隙磁通、转差率有何影响（设负载转矩不 变）？
答 最大转矩和起动转矩与电压平方成正比。如果电源电压下降过多，当起动转矩下降到小于负载转矩时，电动机不能起动。当最大转矩下降到小于负载转矩时，原来运行的电动机将停转。
电源电压下降%20，则最大转矩下降到原来的%64，起动转矩也下降到原来的%64。磁通下降到原来的%20，不考虑饱和的影响时，空载电流下降到原来的%20。在负载转矩不变的情况下，22cos ?I 上升%25，定子电流相应上升，电动机的转速有所降低，s 增大，m s 不变。
10. ★漏抗大小对感应电动机的起动电流、起动转矩、最大转矩、功率因数等有何影响？
答 当电源电压和频率一定时，最大转矩近似与漏抗σσ2
1X X '+成反比，漏抗越大，起动电流、起动转矩越小，功率因数越低。
五、计算（每题5分）
1. 一台三相感应电动机，额定功率kW P N 4=，额定电压V U N 380=，?型接法，额定
转速min /1442r n N =，定、转子的参数如下：
Ω=47.41R Ω='18.32
R Ω=9.11m R ； Ω=7.61σX Ω='85.92
σX Ω=7.6m X 。
试求在额定转速时的电磁转矩、最大转矩、起动电流和起动转矩。
解：转差率 0387.01500
1442150011=-=-=n n n s 额定转速时的电磁转矩 2212212211)()(31σσX X s
R R s R U T em '++'+'Ω= m N m N T ?=?+++???=14.29)85.97.6()0387
.018.347.4(0387.018.33803601500212
22π 最大转矩为 ])([231221211211m a x σ
σX X R R U T '+++Ω= m N m N ?=?+++??=77.63])85.97.6(47.447.4[2380360
150021222
π 起动电流为 2212211
)()(σσX X R R U I st '++'+=
A A 84.20)85.97.6()18.347.4(380
22=+++=
起动线电流 A A I I st stl 05.3684.2033=?==
起动转矩 22122
12211)()(31σσX X R R R U T '++'+'Ω= m N m N ?=?+++???=39.26)85.97.6()18.347.4(18.3380360
1500212
22π 2. 一台Hz 50、八极的三相感应电动机，额定转差率s N =0.043，问该机的同步转速是多少？
当该机运行在min /700r 时，转差率是多少？当该机运行在min /800r 时，转差率是多少？当该机运行在起动时， 转差率是多少？
解 同步转速 m i n /750m i n /4
50606011r r p f n =?== 额定转速 m i n
/717min /750)043.01()1(1r r n s n N N =?-=-=
当min /700r n =时，转差率 067.0750
70075011=-=-=n n n s 当min /800r n =时，转差率 067.0750
80075011-=-=-=n n n s 当电动机起动时，0=n ，转差率 175075011==-=
n n n s 3. ★有一台三相四极感应电动机，Hz 50，V U N 380=，Y 接法，83.0cos =N ?，
Ω=35.01R ，Ω='34.02
R ，04.0=N s ，机械损耗与附加损耗之和为W 288。设A I I N N 5.202
1='=，求此电动机额定运行时的输出功率、电磁功率、电磁转矩和负载转矩。 解： 全机械功率 W W R s s I m P N 1028834.004
.004.015.203122221=?-??='-'=Ω 输出功率 W W p p P P ad 10000)28810288()(2=-=+-=ΩΩ
电磁功率 W W s P P em 1071604
.01102881=-=-=Ω 同步转速 min /1500min /2
50606011r r p f n =?== 额定转速 min /1440min /1500)04.01()1(1r r n s n N =?-=-=
电磁转矩 m N m N n P P T em em em ?=????==Ω=26.68150016.32601071660
211π 或 m N m N P T em ?=??=Ω=
Ω26.68601440210288π 负载转矩 m N m N P T ?=??=Ω=35.6660
144021000022π 4. ★一台三相感应电动机，W P N 5.7=，额定电压V U N 380=，定子?接法，频率为Hz 50。额定负载运行时，定子铜耗为W 474，铁耗为W 231，机械损耗W 45，附加损耗W 5.37，已知min /960r n N =，824.0cos =N ?，试计算转子电流频率、转子铜耗、定
子电流和电机效率。
解 转差率 04.01000
960100011=-=-=n n n s 转子电流频率 Hz Hz sf f 25004.012=?==
全机械功率 W W p p P P ad 7583)5.450377500()(2=+=++=ΩΩ
电磁功率 W W s P P em 789804
.0175831=-=-=Ω 转子铜耗 W W sP p em Cu 316789804.02=?==
定子输入功率 W W p p P P Fe Cu em 8603)231
4747898(11=++=++= 定子线电流 A A U P I N 86.15824.038034.8603cos 311
1=??==?
电动机效率 %17.878603
750012===P P η 5. ★一台三相四极Hz 50感应电动机，kW P N 75=，min /1450r n N =，V U N 380=，A I N 160=，定子Y 接法。已知额定运行时，输出转矩为电磁转矩的%90，21Cu Cu p p =，kW p Fe 1.2=。试计算额定运行时的电磁功率、输入功率和功率因数。
解 转差率 0333.01500
14501500=-=s 输出转矩 m N m N P P T N N ?=????=Ω=Ω=2.4941450
2601075322π 电磁功率 kW kW T T P em em 21.8660
150029.02.4949.0121=??=Ω=Ω=π 转子铜耗 W W sP p em Cu 2870862100333.02=?==
定子铜耗 W p p Cu Cu 287021==
输入功率 W W P p p P em Fe Cu 91180)86210
21002870()(11=++=++= 功率因数 867.01603803911803cos 1
1=??==N N I U P ?
6. 已知三相铝线感应电动机的数据为kW P N 10=，V U N 380=，定子?接法，
A I N 36.11=，Hz 50，定子铝耗（ 75）W p Cu 557
1=，转子铝耗( 75)W p Cu 3142=，铁耗W p Fe 276=，机械损耗W p 77=Ω，附加损耗W p ad 200=。
试计算此电动机的额定转速、负载制动转矩、空载的制动转矩和电磁转矩。
解 同步转速为 m i n /1500m i n /2
5060601r r p f n =?== 全机械功率为 kW kW p p P P ad 28.10)2.0077.010(2=++=++=ΩΩ
额定负载试的转差率 02965.059
.10314.02===em Cu N p p s 额定转速 min /1456min /1500)02956.01()1(1r r n s n N N =?-=-=
负载制动转矩 m N m N P T ?=???=Ω=61.6560
1456210103
22π 空载制动转矩 m N m N p p T ad ?=??+=Ω+=Ω817.160
14562200770π 电磁转矩 m N m N T T T em ?=?+=+=42.67)817.16.65(02
7. ★一台三相四极Hz 50绕线式感应电动机，转子每相电阻Ω=015.02R 。额定运行时，转子相电流为A 200，min /1475r n N =，计算额定电磁转矩。若保持额定负载转矩不变，在转子回路串电阻，使转速降低到min /1200r ，求转子每相应串入的电阻值，此时定子电流、电磁功率、输入功率是否变化？
解 0167.01500
1475150011=-=-=n n n s N kW kW s R I m s p P N N Cu em 8.1070167
.0015.020********=??=== m N m N P T em ?=???=Ω=5.6861500
2608.1071π 当min /1200r n =时 2.015001200150011=-=-=
n n n s
因 s
R R s R t N +=22 所以 Ω=Ω???? ??-=???
? ??-=165.0015.010167.02.012R s s R N t 从感应电机的T 型等效电路可知，由于s
R R s R t N +=22，电路中的1Z 、2Z 以及m Z 均未变化。当1U 、1f 不变时，则定子电流、定子功率因数、定子电动势、气隙磁通、电磁功率、定子输入功率均未变化。转子电流、转子功率因数也未变化。
接入电阻后，转子铜耗
kW kW sP p em Cu 56.2178.1072.02=?==
所以，接入电阻后，转子总的铜耗增加，输出功率减小，电机效率降低。
8. ★★一台三相异步电动机，额定电压为V 380，Y 联接，频率为Hz 50，额定功率为kW 28，额定转速为min /950r ，额定负载时的功率因数为88.0，定子铜损耗及铁损耗共为kW 2.2，机械损耗为kW 1.1，忽略附加损耗，计算额定负载时的：
⑴ 转差率；⑵ 转子铜损耗；⑶ 效率；⑷ 定子电流；⑸ 转子电流的频率。 解 ⑴05.0min;/1000601
111=-===n n n s r p f n N N ⑵ kW p P P 1.292=+=ΩΩ Ω==Ω=-=Ω53.1;63.3012e N cu N
e P s p s P P ⑶ %3.85%10083.321211=?==++=P P kW
p p P P N Fe cu e η
⑷ A Cos U P I N
67.563111==φ ⑸ Hz sf f 5.212==
9. ★★一台四极笼式感应电动机，kW P N 200=，V U N 3801=，定子三角形接法，定子额定电流A I N 2341=，频率Hz 50，定子铜耗kW 12.5，转子铜耗kW 85.2，铁耗kW 8.3，
机械损耗kW 98.0，附加损耗kW 3，Ω=0345.01R ，Ω=9.5m X ，产生最大转矩时
Ω=202.01σX ，Ω='022.02
R ，Ω='195.02σX ，起动时由于磁路饱和集肤效应的影响，Ω=1375.01σX ，Ω='0715.02
R ，Ω='11.02σX 。试求：（1）额定负载下的转速，电磁转矩和效率。
（2）最大转矩倍数（即过载能力）和起动转矩倍数
解：（1）电磁功率
ad Cu N em p p p P P +++=Ω2
kW 83.206398.085.2200=+++=
0138.083
.20685.22===em Cu P p s min /1500250601r n =?=
所以
min /1479)1(1r s n n N =-?=
m N P T em em ?=??=Ω=7.1316150060
21083.20631π kW p p P P Fe Cu em 75.2158.312.583.206
11=++=++= %7.92%10075
.215200%10012=?=?=
P P N η （2） 034.19
.5202.01111=+=+=m X X σσ m N X X R R f pU m T ?=+++=6.3033)([422112
11112
11max σσσσπ 所以N m T T k max =
为过载能力 而
m N n P T N N
N ?=???==3.12911479
2100020060602π
所以
36.23
.12916.3033max ===N m T T k m N X X R R R f R pU m T st ?=++'++'=
4.2633)()([22
2112211112211σσσσπ 所以 04.23
.12914.2633===N st st T T k 10. ★一台6522--JQ 异步电动机，额定电压380伏，定子三角形接法，频率Hz 50，额定功率kW 5.7，额定转速min /960r ，额定负载时824.0cos 1=?，定子铜耗W 474，铁耗W 231，机械损耗W 45，附加损耗W 5.37，试计算额定负载时，（1）转差率；(2)转子电流的频率；
（3）转子铜耗；（4）效率；（5）定子电流。
解：（1） min /10003
50606011r P f n =?== 04.01000
960100011=-=-=n n n s （2） Hz sf f 25004.012=?==
（3）
W p P P P ad 5.7582455.3775002=++=++=ΩΩ W P s s p Cu 94.31512=-=
Ω （4） Fe Cu Cu p p p P P +++=Ω121
W 44.860323147494.3155.7582=+++=
%17.87%10044
.86037500%10012=?=?=
P P η （5） A U P I 86.15824.0380344.8603cos 3111
1=??==?
16. 一台三相、六极、50赫的绕线式异步电动机，在额定负载时的转速为980转/分，折算
为定子频率的转子每相感应电势E ′2=110伏。问此时的转子电势E 2和它的频率f 2为何
值？若转子不动，定子绕组上施加某一低电压使电流在额定值左右，测得转子绕组每相感应电势为10.2伏，转子相电流为20安，转子每相电阻为0.1欧，忽略集肤效应的影
响，试求额定运行时的转子电流I 2和转子铜耗P CU2为何值？ 解：同步转速
1160605010003
f n p ?=
==转/分 额定转差率 1110009800.021000
n n s n --=
== 转子相电势 220.02110 2.2s E sE ==?=伏
转子频率
210.02501f sf ==?=赫
低压不转时转子每相漏阻抗
2210.20.5120
k k E Z I ===欧 20.1r =欧
20.5x σ===欧
由于不转，250f =赫，电流在额定值左右并忽略集肤效应的影响，所以2r 和2x σ可作为电机正常运行时转子电阻值和折算到50赫的转子漏抗值 转子相电流
221.9I =
==安
转子铜耗 222223321.90.1144cu p I r ==??=瓦
17.
17. 一台JQ 2－52－6异步电动机，额定电压380伏，定子三角形接法，频率50Hz ，额定功
率7.5kw ，额定转速960r/m ，额定负载时10.824Cos ?=，定子铜耗474W ，铁耗231W ，机械损耗45w ，附加损耗37.5w. 试计算额定负载时的：
（1）转差率；
（2）转子电流的频率；
（3）转子铜耗；
（4）效率；
（5）定子电流。
解：（1）
n 1＝16060501000/3
f r m P ?== 1
110009600.041000n n S n --=
== （2） 210.04502S Hz f f ==?=
（3）
2750037.5457582.5mec m ad w P P P P =++=++= 2315.941cu mec S P P S ==- w （4）
121mec cu cu Fe P P P P P =+++ w 44.860323147494.3155.7582=+++= 217500100%100%87.17%8603.44
P P η=?=?= （5）
115.86A I ===

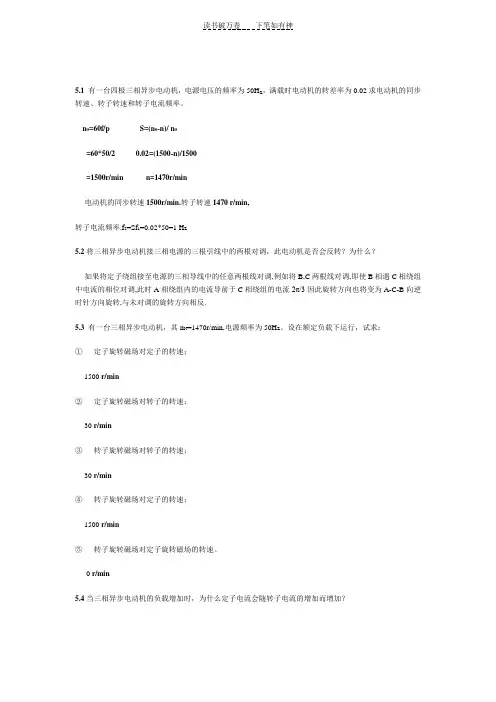

5.1 有一台四极三相异步电动机，电源电压的频率为50H Z ，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n 0=60f/p S=(n -n)/ n =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f 2=Sf 1 =0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C 两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N =1470r/min,电源频率为50H Z 。设在额定负载 下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速； 30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？
因为负载增加n 减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V 时，三相定子绕组应如何接法？ ②求n 0,p,S N ,T N ,T st ,T max 和I st ； ③额定负载时电动机的输入功率是多少？ ① 线电压为380V 时，三相定子绕组应为Y 型接法. ② T N =9.55P N /n N =9.55*3000/960=29.8Nm Tst/ T N =2 Tst=2*29.8=59.6 Nm T max / T N =2.0 T max =59.6 Nm I st /I N =6.5 I st =46.8A 一般n N =(0.94-0.98)n 0 n 0=n N /0.96=1000 r/min SN= (n 0-n N )/ n 0=(1000-960)/1000=0.04 P=60f/ n 0=60*50/1000=3 ③ η=P N /P 输入 P 输入=3/0.83=3.61 5.7 三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？ 电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.
