关于打磨抛光的工艺和方法
这里先要说明一点，本文只讨论抛光的工艺及方法，至于抛光好不好，是否影响强度和散热的问题不是本文的讨论范围，有机会再聊他！
自己抛光了一台32P 机器，不敢说很好，更不敢说有经验，只能说有点心得体会罢了！很多人也都想弄明白抛光是怎样弄的！我也就根据自己的一些心得体会简单介绍一些吧。
有句古话说得好。工欲善其事，必将利其器！所以工具最重要！
其实抛光很简单，只不过要全身心的投入才有收获的。工具依条件可简单也可复杂，简单的只需要磨光机和手电钻磨头磨片等就可以，复杂的话就再加上自粘砂纸磨盘和专业的吊磨，砂带抛光机等！简单的随图介绍如下！
?硬性磨盘，约120#打磨较突出大颗粒和突起，和一些需要起边及直线的部位，打磨时必须留一定的富余量，不可打磨过多！否则后期是无法补救的。
?
弹性的百叶磨盘120#左右，打磨整个表面的粗磨处理，拿磨光机的手一定要平稳，尽量以平行的方式打磨。防止出现局部过度打磨的现象！要有次序和分片的均匀打磨直到表面全部平整打磨一遍，然后换320#以上的百叶弹性磨盘继续打磨，直到消除表面的颗粒和砂纸痕迹，期间一定要注意找平，不可局部过度打磨！
?
然后换上纤维轮继续打磨，直到表面拉光一遍，检查局部的不平，又高或突起的不平就再重复第二步。这里需要强调的是，铸造件难免有沙眼，打磨途中出现的沙眼不可彻底消除，（消除了表面就成大坑了）所以出现沙眼暂时不要管他，我们需要的是大面积的平整，沙眼等局部凹陷可以最后用补焊的方式填平！
? 然后换柔性百叶磨盘，约400#??，再重新打磨找平一次！
?
?
犄角旮旯的地方怎样处理呢？这才是抛光过程中最繁琐也最重要的步骤。这些地方大的磨盘下不进去，用砂纸打磨效率太低，所以就得改换方法，这时候合金的旋转锉刀效率最高，夹在电钻或吊磨上你可以体会到削铝如泥的感觉,根据进度和效果，换用不同大小的合金旋转挫，直到消除表面的颗粒及不平。
? 袖珍的合金旋转锉刀，还有一个针形的，没有找到拍照，打磨细微之处。
? 各种锉刀是对电动工具的一个补充，某些地方电动工具没法操作，手用的锉刀就能很好的解决。
? 锥形的砂纸磨头对直立部位打磨效果很好，这个也分粗细，先粗后细，效果很好。
? 大号的旋转滚动磨头，这个是加长杆的。
? 小号的旋转滚动磨头，有厚薄和沙粒粗细的选择。
? 橡胶磨头，内含金刚砂颗粒，犄角旮旯的部位细处理很理想。
? 大号的纤维滚棒，中间穿一根螺栓操作很简单而且效率很高。
? 需要较薄的打磨部位可以把纤维滚棒用刀切下一个薄片，自由度随意掌握,
? 纤维布用来做清洁找平很方便，也可以用来做钣金件漆前处理。
?
小号的纤维磨棒，用来处理小部位的拉光。
这些工序都做完了，就可以手工用1200号水沙纸细磨了，耐心的用水沙纸打磨处理就是最后出现镜面效果的保证，到这一步恐怕你已经身心俱疲了吧，坚持住，马上就要成功了。
?
最后换上羊毛轮，把抛光蜡洒在表面，沾抛光蜡抛光表面，稍用力，镜面的效果就出来了，呵呵见到成果了吧，不要急，把所有大面积部位抛光完毕后换小号的羊毛抛光棒继续抛光小部位，直到所有的部位面面俱到。然后用汽油或洗洁精把表面多余的抛光蜡洗掉，光亮像镜子一样的表面就出现了,哈哈，慢慢欣赏吧。
下面的几个工具是我没有买到用到的，但是应该是很不错的工具，有条件的朋友可以试一下。
? 自粘砂纸磨盘
? 自粘砂纸片，有80号到800号的，用来做抛光前的细微找平。
吊磨，普遍反映非常好的工具，便宜还好用。??
手持式砂纸带抛光机，对大面积的找平抛光效率高质量好。
最后啰嗦一句但也是最重要的，一定要做好劳动保护。工作服，眼镜，手套，防尘口罩，帽子缺一不可，原因很简单，太脏了，简直没有比这更脏的活了。更重要的是持之以恒的心态,坚持坚持再坚持，胜利就在眼前。
开弓没有回头箭这句话用来说这是最合适的了.。
最后祝大家新年交好运。
0105_130205.jpg?(105.78KB,下载次数:33)
0105_130924.jpg?(138.49KB,下载次数:27)
分享到:??QQ好友和群?QQ空间?腾讯微博?腾讯朋友
收藏3?分享?支持?反对
抛光打磨机器人项目 初步方案 规划设计/投资分析/实施方案
摘要 工业机器人是指面向工业领域，通过编程或示教方式实现自动化，同时具备拟人形态及功能的机械装置。其常见形态为多关节机械手或多自由度的机器装置，能够靠自身的动力和控制能力来实现各种功能，具有可高危作业、生产效率高、稳定性强、精度高等特点。 该抛光打磨机器人项目计划总投资15393.44万元，其中：固定资产投资11482.01万元，占项目总投资的74.59%；流动资金3911.43万元，占项目总投资的25.41%。 本期项目达产年营业收入31968.00万元，总成本费用24444.67 万元，税金及附加293.78万元，利润总额7523.33万元，利税总额8854.81万元，税后净利润5642.50万元，达产年纳税总额3212.31万元；达产年投资利润率48.87%，投资利税率57.52%，投资回报率36.66%，全部投资回收期4.23年，提供就业职位596个。
抛光打磨机器人项目初步方案目录 第一章项目总论 一、项目名称及建设性质 二、项目承办单位 三、战略合作单位 四、项目提出的理由 五、项目选址及用地综述 六、土建工程建设指标 七、设备购置 八、产品规划方案 九、原材料供应 十、项目能耗分析 十一、环境保护 十二、项目建设符合性 十三、项目进度规划 十四、投资估算及经济效益分析 十五、报告说明 十六、项目评价 十七、主要经济指标
第二章项目必要性分析 一、项目承办单位背景分析 二、产业政策及发展规划 三、鼓励中小企业发展 四、宏观经济形势分析 五、区域经济发展概况 六、项目必要性分析 第三章项目规划方案 一、产品规划 二、建设规模 第四章选址评价 一、项目选址原则 二、项目选址 三、建设条件分析 四、用地控制指标 五、用地总体要求 六、节约用地措施 七、总图布置方案 八、运输组成 九、选址综合评价
精心整理 喷漆工艺流程 喷漆工艺标准流程 1． 检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2． 打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3． 清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4，中涂5， 6． 7． 8． 9完成打 1011． 12． 13． 漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。
抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 1 2 3 4 不 以下 1 2接下来是涂原子灰，晾干后打磨。这个工序最费时也很重要，一般需要重复涂抹打磨几次，需要用到 120#240#360#600#水砂纸， 3涂抹添眼灰。作用是掩盖原子灰上的砂纸痕和气孔。然后用1000#或1200#水砂纸打磨。 4洗车，用气枪将喷涂部位吹干。然后用报纸遮挡不需要喷涂的部位。 5喷漆， 喷塑 将塑料粉末喷涂在零件上的种表面处理方法。 静电喷涂工艺（静电喷塑）具有的优势: 不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。
打磨工是、加工业、业、木业、皮革业等打磨工艺的工人。其工作目的是去除产品工件表面的毛刺、使之光滑，易于继续加工或达到成品。 使用的工具是主要是、磨机等。较小的手工作坊也有用角磨机，用砂纸手工操作。[1] 打磨工安全操作规程 一、工作时必须戴好防护口罩（或防护面罩）及眼镜。 二、工作前，应检查砂轮有无损坏，安全防护装置是否完好，通风除尘装置是否有效。 三、安装砂轮前，必须核对砂轮允许的最高速度是否与主轴速度相适 应，大于200毫米的砂轮应进行静平衡，不准使用有裂纹或缺损的砂轮。 四、砂轮卡盘直径不得小于砂轮直径的 1/3，卡盘与砂轮间应垫上1—2毫米的软寸垫，其外直径应比卡盘压紧面的直径大2毫米。 五、安装时，应注意螺母的压紧程度，应压紧到砂轮运动时不产生滑 动为易，有多个压紧螺丝钉时，应按对角顺序逐步均匀旋紧。 六、砂轮装好后，必须将防护罩重新装好，再进行试转。直的砂轮，
应空转5分钟。砂轮转动时，不允许有明显震动。 七、调整砂轮防护罩及工件托架时，必须在砂轮停转后，放准进行。 经常保持工件托架与砂轮的距离小于3毫米。 八、打磨时，应先启动吸尘装置，握牢工件，用力不得过猛，不准用 杠杆推压元件，严禁站在砂轮正面操作，以防砂轮破裂伤人。 九、不是专门用于端面磨削的砂轮，禁止用端面进行打磨。 十、使用手持电动砂轮机打磨时，必须有牢固的防护罩和加设保护接零线，或配用漏电保护器，并遵守以下电动手砂轮安全操作规程。 1、如电源线在工作中受损或断裂，勿触摸导线，应马上拔出插头。 2、工作时防止触碰机器的后端。 3、作业中如果砂轮片被卡住，此时必须马上关闭机器。 4、勿将手持电动砂轮机固定在虎钳上。 十一、两人以上同时施工，不准同时在同一方向相对作业，防止发生意外。
1 DLRB-2600机器人打磨抛光实训系统 技术文件 图片仅供参考，以实际配置为准 一、设备概述 该系统依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求设计研发而成。 该系统由该系统涵盖了机、电、光、气一体化专业中所涉及的多学科、多专业综合知识，可最大程度缩短培训过程与实际生产过程的差距，涉及的技术包括：PLC 控制技术、传感器检测技术、气动技术、电机驱动技术、计算机组态监控及
人机界面、机械结构与系统安装调试、故障检测技术技能、触摸屏技术、运动控制、计算机技术及系统工程等。 二、设备特点 1、系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决专业培训理论、实验、实习和实际应用脱节的问题。 2、系统操作安全（多重人身、设备安全保护）、规范，使用灵活，富有现代感。 3、模块化结构，各任务模块可与机器人组合完成相应任务 4、开放式设计：可根据实训内容选择机器人夹具及载体模型；并根据学员意愿选择在实训平台的安装位置及方向；且具有很好的延伸型，客户可根据自己的需求开发新模型及夹具。 三、技术参数 1、三相四线380V±10% 50HZ 2、工作环境：温度-10℃－+40℃，相对湿度<85％（25℃），无水珠凝结海拔<4000m 3、电源控制：自动空气开关通断电源，有过压保护、欠压保护、过流保护、漏电保护系统。 4、输出电源： 2
（1）三相四线380V±10% 50HZ （2）直流稳压电源：24V/5A， 7、机器人：ABB IRB2600 四、各模块简介 1、实训台 实训台体采用优质钢板（板厚1.2mm）制作，表面喷涂处理；实训台面采用型材结构搭建，可任意安装机器人或其它执行机构；并有不锈钢网孔电气安装板（板厚1.5mm），用于安装控制器件与电源电路；实训台上配有相应的操作面板，采用内嵌按钮和指示灯，分别为“启动”、“停止”、“复位”，并且具备急停功能；可编程逻辑控制器安装于电气网孔板上，实现机器人与各任务模块的组合；实训台底脚上安装有脚轮，能够方便移动与定位。 2、机器人 1）机器人本体 3
打磨工艺规范及技术要求 一、打磨设备 1.角磨机 2.直磨机 3直砂轮机
4拉丝机 二操作规程 1. 打磨前准备： 1.1工作前应检查砂轮有无损坏，防护装置是否完好；试机，并进行调整，确保砂轮无抖动现 象。 1.2 戴好口罩和护目镜，穿好工作防护服。 1.3 打磨前必须确保工件表面无其他杂物，发现有表面缺陷等应先补焊后再打磨。 1.4 进行首件打磨，检查是否符合打磨要求，并经质检或主管确认无误，方可开始批量作业。 2.操作规范 2.1 安装砂轮时，必须核对砂轮允许的最高转速是否与主轴转速相适应。 2.2 需打磨的产品应放置平稳，小件需加以固定，以免在打磨过程中产品位导致加工缺陷。 2.3 正确使用打磨工具，及时检查和更换磨损严重的砂轮磨片。 2.4 打磨时应紧握打磨工具，砂轮片与工作面保持一定合理的角度循序渐进不得用力过猛而表 面凹陷。 2.5 在打磨过程中发现产品表面有气孔，夹渣，裂纹等现象时应及时通知金工车间进行补焊。 2.6 打磨结束后需进行自检，打磨区域应无明显的磨纹和凹陷，周边无焊接飞溅物，符合产品 设计和工艺要求。产品应归类存放，堆放整齐有序。 三打磨工艺规范及技术要求 1. 焊前打磨 1.1打磨范围：全部焊缝两侧 1.2操作方法：打磨焊缝时用安装了不锈钢刷的直柄打磨机沿焊缝方向进行打磨；多层焊接时， 每焊完一层需打磨去除不规则的焊缝飞溅、氧化层，保证焊接平滑过渡 1.3技术要求：打磨出金属光泽，保证焊接区域无氧化膜，打磨纹路与焊缝方向平行且均匀、
打磨深度不超过母材厚度的5%为标准。 2. 焊缝余高的打磨 2.1打磨范围：焊缝两侧 2.2操作方法：角磨机工作时要与被打磨面平行，使焊缝余高被去除；当焊缝有凹陷时以不伤 母材为标准，严禁用千叶片端部斜铲被打磨面、不得用力过猛而导致表面凹陷。 2.3技术要求：被打磨表面要求平滑；不伤母材，以母材的被去除量不超过5%为标准；被打 磨部分表面纹路要求一致，沿焊缝方向，严禁无规律打磨。 3去除表面划伤 3.1打磨范围：划伤区域 3.2操作方法：使用打磨工具沿一定的方向打磨 3.3技术要求：被打磨表面要求平滑；不伤母材，以母材的被去除量不超过5%为标准；被打磨 部度的5%为标准。分表面纹路要求一致，严禁无规律打磨。 4. 去除焊接飞溅 4.1打磨范围：焊缝两侧各40-50mm，超过此范围的飞溅参照表面划伤打磨方法进行打磨 4.2操作方法：使用打磨工具沿焊缝方向打磨 4.3技术要求：打磨出金属光泽、保证焊接区域没有飞溅物；打磨纹路与焊缝方向平行；打磨 深度不超过母材厚度的5%为标准。 5.焊缝接头的打磨 5.1打磨范围：对焊缝接头及段焊起弧点收弧点 5.2操作方法：使用安装了合金旋转锉的直磨机对焊缝接头及段焊起弧点、收弧点进行打磨5.3技术要求：焊缝接头的打磨要求外形与焊缝余高一致；段弧起弧点收狐点的打磨要求在去 除焊接缺陷的情况下表面没有尖锐的棱角；不伤母材，以母材的被去除量不超过母材厚度的5%为标准，打磨后整体应无毛刺、凹坑和焊接不良处。 6.焊缝磨平 6.1打磨范围：焊缝及焊缝两侧各15～25mm。 6.2操作方法：先用角磨机和百叶片沿焊缝方向进行打磨，百叶片与工作面保持5～15°夹角， 循序渐进，使焊缝磨平，母材的被去除量不超过0.2mm为标准；当焊缝有凹陷时应补焊后再打磨，不得用力过猛导致表面凹陷。 6.3技术要求：焊缝高度与母材在同一水平面上，被打磨表面要求平滑（或平滑过渡）不伤母 材，母材的被去除量不超过母材厚度5%为标准。打磨后整体应无毛刺、凹坑和焊接不良处。 7.不锈钢表面拉丝处理 7.1处理范围：产品全部表面 7.2操作方法：焊缝位置用直砂机依次用120#240#320#千叶轮进行打磨，直砂机与工件表面平 行千叶轮垂直于工件表面做往复动作。拉丝机做表面和焊缝拉丝效果处理。 7.3技术要求：打磨后部件表面无凹凸不平现象，不允许出现毛刺或者凹孔、沙眼现象；打磨 后整体表面需光滑，不锈钢产品表面或焊接部位以XX目拉丝处理，拉丝后产品表面丝向方向一致，且粗细一致。不能存在明显分层、发黑、发黄现象。拉丝后整体应无毛刺、凹坑和焊接不良处

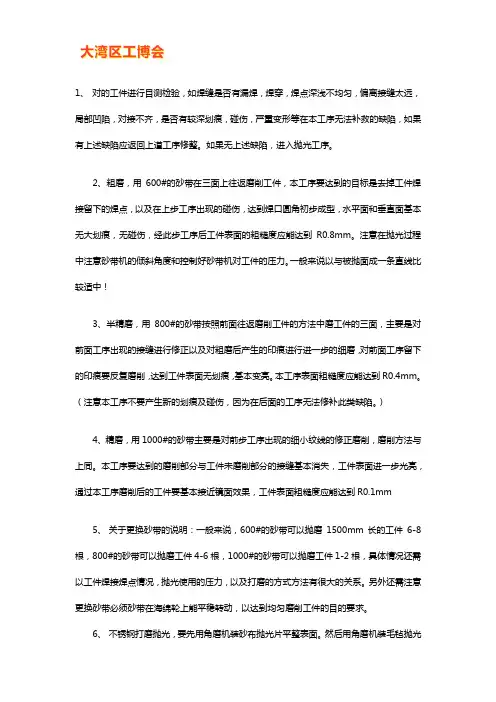

不锈钢镜面抛光工艺及方法和要求 不锈钢抛光工艺可以分为打磨和出光两部分。现将该两部分工艺和方法总结如下： Ⅰ.打磨 不锈钢焊接件打磨主要目标是去掉焊点，达到表面粗糙度为R10um的工件，为出光做准备！ 打磨部分概括来说有： 三个工序：粗磨，半精磨，精磨 三个面：两个侧面一个棱边 九个抛光机 二十七个调节机构， 详细说明如下： 1、对上道转入抛光工序的工件进行目测检验，如焊缝是否有漏焊，焊穿，焊点深浅不均匀，偏离接缝太远，局部凹陷，对接不齐，是否有较深划痕，碰伤，严重变形等在本工序无法补救的缺陷，如果有上述缺陷应返回上道工序修整。如果无上述缺陷，进入本抛光工序。 2、粗磨，用600#的砂带在三面上往返磨削工件，本工序要达到的目标是去掉工件焊接留下的焊点，以及在上步工序出现的碰伤，达到焊口圆角初步成型，水平面和垂直面基本无大划痕，无碰伤，经此步工序后工件表面的粗糙度应能达到R0.8mm。注意在抛光过程中注意砂带机的倾斜角度和控制好砂带机对工件的压力。一般来说以与被抛面成一条直线比较适中！
