自我检测题 1．集成单稳触发器，分为可重触发及不可重触发两类，其中可重触发指的是在 暂稳态期间，能够接收新的触发信号，重新开始暂稳态过程。 2．如图T6.2所示是用CMOS 或非门组成的单稳态触发器电路， v I 为输入触发脉冲。指出稳态时a 、b 、d 、 e 各点的电平高低；为加大输出脉冲宽度所采取的下列措施哪些是对的，哪些是错的。如果是对的，在（ ）内打√，如果是错的，在（ ）内打×。 （1）加大R d （ ）； （2）减小R （ ）； （3）加大C （ ）； （4）提高V DD （ ）； （5）增加输入触发脉冲的宽度（ ）。 v I v O V 图 P6.2 解：（1）×（2）×（3）√（4）×（5）× 3．四个电路输入v I 、输出v O 的波形如图T6.3所示，试写出分别实现下列功能的最简电路类型（不必画出电路）。 （a ）二进制计数器；（b ）施密特触发器； （c ）单稳态触发器；（d ）六进制计数器。 t t v I v t t （a ） v v （b ） t t v I v （c ）v I v （d ）
图 T6.3 4．单稳态触发器的主要用途是。 A ．整形、延时、鉴幅 B ．延时、定时、存储 C ．延时、定时、整形 D ．整形、鉴幅、定时 5．为了将正弦信号转换成与之频率相同的脉冲信号，可采用。 A ．多谐振荡器 B ．移位寄存器 C ．单稳态触发器 D ．施密特触发器 6．将三角波变换为矩形波，需选用。 A ．单稳态触发器 B ．施密特触发器 C ．多谐振荡器 D ．双稳态触发器 7．滞后性是的基本特性。 A ．多谐振荡器 B ．施密特触发器 C ．T 触发器 D ．单稳态触发器 8．自动产生矩形波脉冲信号为。 A ．施密特触发器 B ．单稳态触发器 C ．T 触发器 D ．多谐振荡器 9．由CMOS 门电路构成的单稳态电路的暂稳态时间t w 为 。 A . 0.7RC B . RC C . 1.1RC D . 2RC 10．已知某电路的输入输出波形如图T6.10所示，则该电路可能为。 A ．多谐振荡器 B ．双稳态触发器 C ．单稳态触发器 D ．施密特触发器 1 v I v o V DD R C G 1 G 2C d R d 图T6.10 11．由555定时器构成的单稳态触发器，其输出脉冲宽度取决于。 A ．电源电压 B ．触发信号幅度 C ．触发信号宽度 D ．外接R 、C 的数值 12．由555定时器构成的电路如图T6.12所示，该电路的名称是。 A ．单稳态触发器 B ．施密特触发器 C ．多谐振荡器D ．SR 触发器 R C v v O 图 T6.12 习题
实验三旋转灯光电路与追逐闪光灯电路 一、实验目的 1．熟悉集成电路CD4029、CD4017、74LS138的逻辑功能。 2．学会用74LS04、CD4029、74LS138组装旋转灯光电路。 3. 学会用CD4069、CD4017组装追逐闪光灯电路。 二、实验电路与原理 1．旋转灯光电路： 图3-1 旋转灯光电路 将16只发光二极管排成一个圆形图案，按照顺序每次点亮一只发光二极管，形成旋转灯光。实现旋转灯光的电路如图3-1所示，图中IC1、R1、C1组成时钟脉冲发生器。IC2为16进制计数器，输出为4位二进制数，在每一个时钟脉冲作用下输出的二进制数加“1”。计数器计满后自动回“0”，重新开始计数，如此不断重复。 输入数据的低三位同时接到两个译码器的数据输入端，但是否能有译码器输出取决于使能端的状态。输入数据的第四位“D”接到IC3的低有效使能端G2和IC4的高有效使能端G1，当4位二进制数的高位D为“0”时，IC4的G1为“0”，IC4的使能端无效，IC4无译码输出，而IC3的G2为“0”，IC3使能端全部有效，低3位的CBA数据由IC3译码，输出D＝0时的8个输出，即低8位输出（Y0～Y7）。当D为“1”时IC3的使能端处于无效状态，IC3无译码输出；IC4的使能端有效，低3位CBA数据由IC4译码，输出D＝1时的8个输出，即高8位输出（Y8～Y15）。 由于输入二进制数不断加“1”，被点亮的发光二极管也不断地改变位置，形成灯光地“移动”。改变振荡器的振荡频率，就能改变灯光的“移动速度”。
注意：74LS138驱动灌电流的能力为8mA，只能直接驱动工作电流为5mA的超高亮发光二极管。若需驱动其他发光二极管或其他显示器件则需要增加驱动电路。 2. 追逐闪光灯电路 图 3-2 追 逐 闪 光 灯 电 路 （ 1） ． CD 401 7 的 管 脚功能 CD4017集成电路是十进制计数／时序译码器，又称十进制计数／脉冲分频器。它是4000系列CMOS数字集成电路中应用最广泛的电路之一，其结构简单，造价低廉，性能稳定可靠，工艺成熟，使用方便。它与时基集成电路555一样，深受广大电子科技工作者和电子爱好者的喜爱。目前世界各大通用数字集成电路厂家都生产40171C，在国外的产品典型型号为CD4017，在我国，早期产品的型号为C217、C187、CC4017等。 （2）CD4017C管脚功能 CMOSCD40171C采用标准的双列直插式16脚塑封，它的引脚排列如图3-3(a)所示。 CC4017是国标型号，它与国外同类产品CD4017在逻辑功能、引出端和电参数等方面完全相同，可以直接互换。本书均以CD40171C为例进行介绍，其引脚功能如下： ①脚(Y5)，第5输出端；②脚(Y1)，第1输出端，⑧脚(Yo)，第0输出端，电路清零 时，该端为高电平，④脚(Y2)，第2输出端；⑤脚(Y6)，第6输出端；⑥脚(Y7)，第7输出端；⑦脚(Y3)，第3输出端；⑧脚(Vss)，电源负端；⑨脚(Y8)，第8输出端，⑩脚(Y4)，第4输出端；11脚(Y9)，第9输出端，12脚(Qco)，级联进位输出端，每输入10个时钟脉冲，就可得一个进位输出脉冲，因此进位输出信号可作为下一级计数器的时钟信号。13脚(EN)，时钟输入端，脉冲下降沿有效；14脚(CP)，时钟输入
职业技术学院学生课程设计报告 课程名称：高频电路课程设计 专业班级：信工102 姓名： 学号：20110311202 学期：大三第一学期
目录 1课程设计题目……………………………………………2课程设计目的…………………………………………3课程设计题目描述和要求……………………………4课程设计报告内容……………………………………… 4.1二极管包络检波电路的设计……………………… 4.2同步检波器的设计……………………………5结论……………………………………………………6结束语………………………………………………………7参考书目……………………………………………………8附录………………………………………………………
摘要 振幅调制信号的解调过程称为检波。有载波振幅调制信号的包络直接 反映调制信号的变化规律，可以用二极管包络检波的方法进行检波。而抑 制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变 换规律，无法用包络检波进行解调，所以要采用同步检波方法。 同步检波器主要是用于对DSB和SSB信号进行解调（当然也可以用于AM）。它的特点是必须加一个与载波同频同相的恢复载波信号。外加载波信 号电压加入同步检波器的方法有两种。利用模拟乘法器的相乘原理，实现 （t）,和输入的同步 同步检波是很简单的，利用抑制载波的双边带信号V s （t），经过乘法器相乘，可得输出信号，实现了双 信号（即载波信号）V c 边带信号解调 课程设计作为高频电子线路课程的重要组成部分，目的是一方面使我们能够进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养我们的实际动手能力以及分析、解决问题的能力。 另一方面也可使我们更好地巩固和加深对基础知识的理解，学会设计中小型高频电子线路的方法，独立完成调试过程，增强我们理论联系实际的能力，提高电路分析和设计能力。通过实践引导我们在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。 通过设计，一方面可以加深我们的理论知识，另一方面也可以提高我们考虑问题的全面性，将理论知识上升到一个实践的阶段。
一、设计任务及要求 通过对《数字电子技术》课程的学习，让同学掌握《数字电子技术》课程的基本理论以及方法，加深学生对理论知识的理解，同时积极有效的提高了学生的动手能力，独立思考和解决问题的能力，创新思维能力、协调能力，以及团结合作、互帮互助的优良传统。为了充分体现这些精神和能力，所以让同学独立自主的制造一个数字时钟，故，对同学设计的数字时钟进行如下要求： 时钟显示功能，能够以十进制显示“时”，“分”，“秒”。 二、设计的作用、目的 （1）．在同学掌握《数字电子技术》课程的基本理论以及方法的基础上，加深学生对理论知识的理解，同时积极有效的提高了学生的动
手能力，独立思考和解决问题的能力，创新思维能力、协调能力，以及团结合作、互帮互助的优良传统。 （2）．掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力。 （3）. 熟悉集成电路的引脚安排，掌握各芯片的逻辑功能及使用方法了解面包板结构及其接线方法，了解数字钟的组成及工作原理，熟悉数字钟的设计与制作。 （4）. 掌握数字钟的设计、调试方法。 三、设计过程 1.方案设计与论证 数字钟的逻辑结构主要包括有六十进制计数器、二十四进制计数器（其中包括六十进制计数器和二十四进制计数器均由十进制计数器74LS160接成）、动态显示译码器、LED数码管显示环节、555定时器（可以提供一个比较精确的1Hz的时钟脉冲），时间设置环节可以提供时间的初始设置，动态显示译码器提供将BCD代码(即8421码)译成数码显示管所需要的驱动信号，使LED数码管用十进制数字显示出BCD代码所表示的数值。 数字钟电路系统的组成框图：
沈阳航空航天大学 课程设计 （说明书） 顺序脉冲产生电路设计 班级计算机1304 学号2013040101178 学生姓名万延正 指导教师孙克梅
沈阳航空航天大学 课程设计任务书 课程名称数字逻辑课程设计 课程设计题目顺序脉冲产生电路设计 课程设计的内容及要求： 一、设计说明与技术指标 要求设计一个顺序脉冲产生电路，能将预先设定的并行数据转换为串行脉冲输出，具体要求如下： ①电路具有16个按键用来设定输入16个并行数据的高低电平； ②具有启动按键，每按一次启动键，电路就串行输出预先设定的16个数据； ③输出完16个数据位后电路停止，输出恒为0； ④具有输出信号指示灯，表明输出信号的高低电平，灯亮表示1，不亮表示0； ⑤具有时钟信号指示灯，在每个式中信号周期内闪烁一次。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1．阎石主编．数字电子技术基础．[M]北京：高等教育出版社，2006年 2．赵淑范，王宪伟主编．电子技术实验与课程设计．[M]北京：清华大学出版社，2006年 3．孙肖子、邓建国等主编. 电子设计指南. [M]北京：高等教育出版社，2006年 4．杨志忠主编. 电子技术课程设计. [M]北京：机械工业出版社，2008年 五、按照要求撰写课程设计报告
成绩评定表： 指导教师签字： 2015 年7 月19 日
一、概述 在数控装置和数字计算机中，往往需要机器按照人们事先规定的顺序进行运算和操作，这就要求控制电路不仅能正确的发出各种控制信号，而且要求这些控制信号在时间上有一定的先后顺序，能完成这样功能的电路称为顺序脉冲发生器。该顺序脉冲由555定时器产生，用16个开关设定输入16个并行数据的高低电平，每次按键，电路就会串行输出预先设定的16个数，输出完16个数据位后电路停止，输出恒为0。该电路具有输出信号指示灯，灯亮的次数表示输入高电平的个数。在每个周期内，时钟指示灯只闪烁一次。 一、方案论证 根据实验要求，我选取两片74LS165芯片将其串联，74LS165芯片是并行输入， 串行输出移位寄存器。从而实现电路具有16个按键用来设定输入16个并行数据的高低电平。电路主要由顺序脉冲产生电路，移位寄存电路，状态指示电路，电源电路组成。原理图如图1所示： 图1 总电路框架图 二、电路设计 1、时钟脉冲产生电路如图2所示。 图2 时钟脉冲产生电路
峰值检波器电路的设计 第一章绪论 检波器，是检出波动信号中某种有用信息的装置。 用于识别波、振荡或信号 存在或变化的器件。检波器通常用来提取所携带的信息。 检波器分为包络检波器 和同步检波器。前者的输出信号与输入信号包络成对应关系， 主要用于标准调幅 信号的解调。后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入 一个与输入信号的载波完全一致的振荡信号（相干信号）。同步检波器主要用于 单边带调幅信号的解调或残留边带调幅信号的解调。 从调幅波中恢复调制信号的电路，也可称为幅度解调器。与调制器一样，检 波器必须使用非线性元件，因而通常含有二极管或非线性放大器。 检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对 应关系，主要用于标准调幅信号的解调。 后者实际上是一个模拟相乘器，为了得 到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号 （相干信 号）。同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。 1.1检波器的构成 命话就血滤除无用的频率 实M 谱搬移分量，取出所需 的原调制信号的 频率分量 乘法器等非线性器件 低a 滤波器LPF 同步信号发生器 同步检波器（包络检波器） 应输入一个与输入载波 问频冋相的本地参考电 （同步电压斗

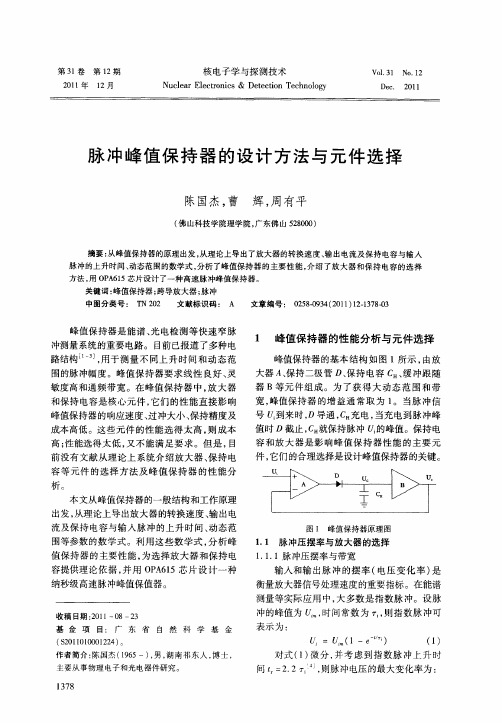

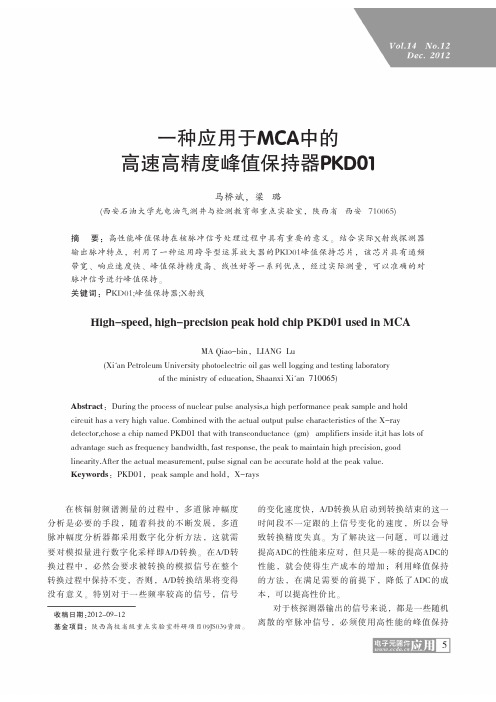

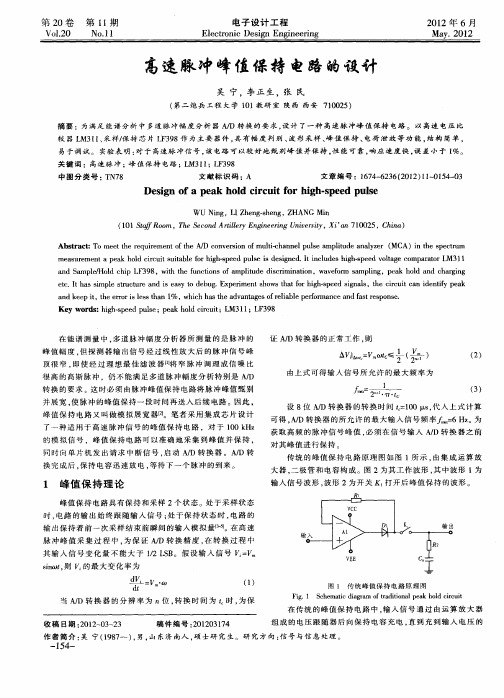

1.2检波器的作用 1. 2.1包络检波器电路 Wat A EBl 也雄检理电界 图1是典型的包络检波电路。由中频或高频放大器来的标准调幅信号 ua(t) 加在L1C1回路两端。经检波后在负载 RLC 上产生随ua(t)的包络而变化的电压 山⑴，其波形如图2所示。这种检波器的输出 u(t)与输入信号ua(t)的峰值成正 比，所以又称峰值检波器。 122包络检波器波形 包络检波器的工作原理可用图2的波形来说明。在t1vtvt2时间内，输入信号 瞬时值ua(t)大于输出电压 出(t)，二极管导通，电容C 通过二极管正向电阻ri 充 电,ui(t)增大;在t2 峰值检测电路（二） 1.基本的峰值检测电路 本实验以峰值检测器为例，说明可利用反馈环改进非线性的方法。 峰值检测器是用来检测交流电压峰值的电路，最简单的峰值检测器依据半 波整流原理构成电路。如实图4.1所示，交流电源在正半周的一段时间内，通过二极管对电容充电，使电容上的电压逐渐趋近于峰值电压。只要RC足够大，可 这种简单电路的工作过程是，在交流电压的每一周期中，可分为电容充电 和放电两个过程。在交流电压的作用下，在正半周的峰值附近一段时间内，通过二极管对电容C充电，而在其它时段电容C上的电压将对电阻R放电。当然，当外界交流电压刚接上时，需要经历多个周期，多次充电，才能使输出电压接近峰值。但是，困难在于二极管是非线性元（器）件，它的特性曲线如实图4.2所示。当交流电压较小时，检测得的直流电压往往偏离其峰值较多。 图4.2二极管特性曲线 这里的泄放电阻R,是指与C并联的电阻、下一级的输入电阻、二极管的反向漏电阻、以及电容及电路板的漏电等效电阻。不难想到，放电是不能完全避免的。同时，适当的放电也是必要的。特别是当输入电压变小时，通过放电才能使输出电压再次对应于输入电压的峰值。实际上，检测器的输出电压大小与峰值电压的差别与泄放电流有关。仅当泄放电流可不计时，输出电压才可认为是输入电压的峰值。用于检测仪器中的峰值检测器要求有较高的精度。检测仪器通常R 值很大，且允许当输入交流电压取去后可有较长的时间检波输出才恢复到零。可以用较小的电容，从而使峰值电压建立的时间较短。 本实验的目的，在于研究如何用运算放大器改进峰值检测器，进一步了解运算放大器之应用。 2.峰值检测电路的改进 为了避免次级输入电阻的影响，可在检测器的输出端加一级跟随器（高输入阻抗）作为隔离级（实图4.3）。 脉冲波形的产生与变换 脉冲信号是数字电路中最常用的工作信号。脉冲信号的获得经常采用两种方法：一是利用振荡电路直接产生所需的矩形脉冲。这一类电路称为多谐振荡电路或多谐振荡器；二是利用整形电路,将已有的脉冲信号变换为所需要的矩形脉冲。这一类电路包括单稳态触发器和施密特触发器。这些脉冲单元电路可以由集成逻辑门构成,也可以用集成定时器构成。下面先来介绍由集成门构成的脉冲信号产生和整形电路。 9.1 多谐振荡器 自激多谐振荡器是在接通电源以后,不需外加输入信号,就能自动地产生矩形脉冲波。由于矩形波中除基波外,还含有丰富的高次谐波,所以习惯上又把矩形波振荡器叫做多谐振荡器。多谐振荡器通常由门电路和基本的RC电路组成。多谐振荡器一旦振荡起来后,电路没有稳态,只有两个暂稳态,它们在作交替变化,输出矩形波脉冲信号,因此它又被称作无稳态电路。 9.1.1门电路组成的多谐振荡器 多谐振荡器常由TTL门电路和CMOS门电路组成。由于TTL门电路的速度比CMOS门电路的速度快, 故TTL门电路适用于构成频率较高的多谐振荡器,而CMOS门电路适用于构成频率较低的多谐振荡器。 (1)由TTL门电路组成的多谐振荡器 由TTL门电路组成的多谐振荡器有两种形式：一是由奇数个非门组成的简单环形多谐振荡器；二是由非门和RC延迟电路组成的改进环形多谐振荡器。 ①简单环形多谐振荡器 uo (a) (b) 图9－1 由非门构成的简单环形多谐振荡器把奇数个非门首尾相接成环状,就组成了简单环形多谐振荡器。图9－1（ａ）为由三个非门构成的多谐振荡器。若uo的某个随机状态为高电平,经过三级倒相后,uo跳转为低电平,考虑到传输门电路的平均延迟时间tpd,uo输出信号的周期为6tpd。图9－1（ｂ）为各点波形图。 简单环形多谐振荡器的振荡周期取决于tpd,此值较小且不可调,所以,产生的脉冲信号频率较高且无法控制,因而没有实用价值。改进方法是通过附加一个RC延迟电路,不仅可以降低振荡频率,并能通过参数 R、C控制振荡频率。 ② RC环形多谐振荡器 如图9－2所示,RC环形多谐振荡器由3个非门（G1、G2、G3）、两个电阻（R、RS）和一个电容C组成。电阻RS是非门G3的限流保护电阻,一般为100Ω左右；R、C为定时器件,R 的值要小于非门的关门电阻,一般在700Ω以下,否则,电路无法正常工作。此时,由于RC的值较大,从u2到u4的传输时间大大增加, 基本上由RC的参数决定,门延迟时间tpd可以忽略不计。 图9－2 RC环形多谐振荡器 ａ.工作原理 设电源刚接通时,电路输出端uo为高电平,由于此时电容器C尚未充电,其两端电压为零,则u2、u4为低电平。电路处于第1暂稳态。随着u3高电平通过电阻R对电容C充电,u4电 《数字时钟》技术报告 概要 数字钟是一个将“ 时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24 小时，显示满刻度为23 时59 分59 秒。一个基本的数字钟电路主要由秒信号发生器、“时、分、秒、”计数器、译码器及显示器组成。由于采用纯数字硬件设计制作，与传统的机械表相比，它具有走时准，显示直观，无机械传动装置等特点。 本设计中的数字时钟采用数字电路实现对“时” 、“分”、“秒” 的显示和调整。通过采用各种集成数字芯片搭建电路来实现相应的功能。具体用到了555 震荡器，74LS90 及与非，异或等门集成芯片等。该电路具有计时和校时的功能。 在对整个模块进行分析和画出总体电路图后，对各模块进行仿真并记录仿真所观察到的结果。 实验证明该设计电路基本上能够符合设计要求！ 一、系统结构。 （1）功能。此数字钟能显示“时、分、秒”的功能，它的计时周期是24 小时，最大能显示23 时59 分59 秒，并能对时间进行调整和校对，相对于机械式的手表其更为准确。 2）系统框图 系统方框图 1 （3）系统组成。 1.秒发生器：由555 芯片和RC 组成的多谐振荡器，其555 上3 的输出频率由接入的电阻与电容决定。 2.校时模块：由74LS03 中的4 个与非门和相应的开关和电阻构成。 3.计数器：由74LS90 中的与非门、JK 触发器、或门构成相应芯片串接得到二十四、六十进制的计数器，再由74LS90 与74LS08 相连接而得到秒、分、时的进分别进位。 4.译码器：选用BCD 锁存译码器4511，接受74LS90 来的信号，转换为7 段的二进制数。 5.显示模块：由7 段数码管来起到显示作用，通过接受CD4511 的信号。本次选用的是共阴型的CD4511 。 二、各部分电路原理。 1.秒发生器：555 电路内部（图2-1）由运放和RS 触发器共同组成，其工作原理由8处接VCC ，C1 处当 Uco=2/3Vcc>u11 时运放输出为1，同理C2 也一样。最终如图3 接口就输出矩形波，而形成的秒脉冲。 图 2-2 555 功能表 2.校时模块：校时模块主要由74LS03中的4个与非门构成（图2-3），由其功能图看得出只要有一个输入端由H 到L 或者从L 到H 都会使输出端发生高低变化。因此通过开关的拨动产生高低信号从而对时、分处的计数器起到调数作用。 课题三 多种波形发生器的设计与制作 方波、三角波、脉冲波、锯齿波等非正弦电振荡信号是仪器仪表、电子测量中最常用的波形，产生这些波形的方法较多。本课题要求设计的多种波形发生器是一种环形的波形发生器，方波、三角波、脉冲波、锯齿波互相依存。电路中应用到模拟电路中的积分电路、过零比较器、直流电平移位电路和锯齿波发生器等典型电路。通过对本课题的设计与制作，可进一步熟悉集成运算放大器的应用及电路的调试方法，提高对电子技术的开发应用能力。 1、 设计任务 设计并制作一个环形的多种波形发生器，能同时产生方波、三角波、脉冲波和锯齿波，它们的时序关系及幅值要求如图3-3-1所示。 图3-3-1 波形图 设计要求： ⑴ 四种波形的周期及时序关系满足图3-3-1的要求，周期误差不超过%1±。 ⑵ 四种波形的幅值要求如图3-3-1所示，幅值误差不超过%10±。 ⑶ 只允许采用通用器件，如集成运放，选用F741。 要求完成单元电路的选择及参数设计，系统调试方案的选取及综合调试。 2、设计方案的选择 由给定的四种波形的时序关系看：方波决定三角波，三角波决定脉冲波，脉冲波决定锯齿波，而锯齿波又决定方波。属于环形多种波形发生器，原理框图可用3-3-2表示。 图3-3-2 多种波形发生器的方框图 仔细研究时序图可以看出，方波的电平突变发生在锯齿波过零时刻，当锯齿波的正程过零时，方波由高电平跳变为低电平，故方波发生电路可由锯齿波经一个反相型过零比较器来实现。三角波可由方波通过积分电路来实现，选用一个积分电路来完成。图中的u B电平显然上移了+1V，故在积分电路之后应接一个直流电平移位电路，才能获得符合要求的u B波形。脉冲波的电平突变发生在三角波u B的过零时刻，三角波由高电平下降至零电位时，脉冲波由高电平实跳为低电平，故可用一个同相型过零比较器来实现。锯齿波波形仍是脉冲波波形对时间的积分，只不过正程和逆程积分时常数不同，可利用二极管作为开关，组成一个锯齿波发生电路。由上，可进一步将图3-3-2的方框图进一步具体化，如图3-3-3所示。 图3-3-3 多种波形发生器实际框图 器件选择，设计要求中规定只能选用通用器件，由于波形均有正、负电平，应选择由正、负电源供电的集成运放来完成，考虑到重复频率为100Hz(10ms),故选用通用型运放F741（F007）或四运放F324均可满足要求。本设计选用F741。其管脚排列及功能见附录三之三。 目录 第1章二极管检波电路设计方案论证 (1) 1.1检波的定义 (1) 1.2二极管检波电路原理 (1) 1.3二极管检波电路设计的要求及技术指标 (1) 第2章对二极管检波电路各单元电路设计 (2) 2.1检波器电路设计检波器电路 (2) 2.1.1检波器电路原理及工作原理 (2) 2.1.2检波器质量指标 (3) 第3章二极管检波电路整体电路设计及仿真结果 (4) 3.1整体电路图及工作原理 (4) 3.3电路仿真图形 (4) 第4章总结 (5) 参考文献 (6) 元器件清单 (7) 第1章二极管检波电路设计方案论证 1.1检波的定义 广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。对调幅波来说，是从它的振幅变化提取调制信号的过程；对调频波来说，是从它的频率变化提取调制信号的过程；对调相波来说，是从它的相位变化提取调制信号的过程。 狭义的检波是指从调幅波的包络提取调制信号的过程。因此，有时把这种检波称为包络检波或幅度检波。图1-20-21出了表示这种检波的原理：先让调幅波经过检波器（通常是晶体二极管），从而得到依调幅波包络变化的脉动电流，再经过一个低通滤波器滤去高频成分，就得到反映调幅波包络的调制信号 1.2二极管检波电路原理 调幅波信号是二极管检波电路的输入，由于二极管只允许单向导电，所以，如果使用的是硅管，则只有电压高于0.7V的部分可以通过二极管。 同时，由于二极管的输出端连接了一个电容，这个电容与电阻配合对二极管输出中的高频信号对地短路，使得输出信号基本上就是AM信号包络线。电容和电阻构成的这种电路功能叫做滤波。 1.3二极管检波电路设计的要求及技术指标 1．对常规调幅信号进行二极管检波解调并仿真，能够观察输入输出波形。 2．根据电路结果求出电压利用系数 3．判断设计的电路是否能够产生失真 参数：常规调幅信号调幅系数为0.5，输入信号载波频率10000HZ，载波电压100mV左右。 电子时钟课程设计_数电课程设计数字电子 时钟的实现 课程设计报告设计题目：数字电子时钟的设计与实现班级： 学号： 姓名： 指导教师： 设计时间： 摘要钟表的数字化给人们生产生活带来了极大的方便，大大的扩展了原先钟表的报时。诸如，定时报警、按时自动打铃、时间程序自动控制等，这些，都是以钟表数字化为基础的。功能数字钟是一种用数字电路实现时、分、秒、计时的装置，与机械时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。从原理上讲，数字钟是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。 因此，此次设计与制作数字钟就是为了了解数字钟的原理，从而学会制作数字钟，而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及使用方法。通过此次课程设计可以进一步学习与各种组合逻辑电路与时序电路的原理与使用方法。通过仿真过程也进一步学会了Multisim 7的使用方法与注意事项。 本次所要设计的数字电子表可以满足使用者的一些特殊要求，输 出方式灵活，如可以随意设置时、分、秒的输出，定点报时。由于集 成电路技术的发展，，使数字电子钟具有体积小、耗电省、计时准确、 性能稳定、维护方便等优点。 关键词：数字钟，组合逻辑电路，时序电路，集成电路目 录摘要 (1) 第1章概述 (3) 第2章课程设计任务及要求 (4) 2.1设计任务 (4) 2.2设计要求 (4) 第3章系统设计 (6) 3.1方案论证 (6) 3.2系统设计 (6) 3.2.1 结构框图及说明 (6) 3.2.2 系统原理图及工作原理 (7) 3.3单元电路设计 (8) 3.3.1 单元电路工作原理 (8) 3.3.2 元件参数选择···································14 第 4章软件仿真 (15) 4.1仿真电路图 (15) 4.2仿真过程 (16) 题目1 数字式频率计 任务： 设计一个数字式频率计。 基本要求： 1．被测信号为TTL脉冲信号。 2．显示的频率范围为0—99Hz。 3．测量精度为±1Hz。 4．用LED数码管显示频率数值。 扩展部分： 1．输人信号为正弦信号、三角波，幅值为10mV。 2．显示的频率范围为0000—9999Hz。 3．提高测量的精度至0.1Hz。 设计方案： 频率是指单位时间(1s)内信号振动的次数。从测量的角度看，即单位时间测得的被测信号的脉冲数。电路的方框图如下图所示。被测信号送人通道，经放大整形后，使每个周期形成一个脉冲，这些脉冲加到主门的A输人端，门控双稳输山的门控信号加到主门的B输入端，在主门开启时间内，脉冲信号通过主门，进人计数器，则计教器记得的数，就是要测的频率值。如果主门的开启时间为Ts，计数器累积的数字为N，则被测的频率为fx=N/T。 五、可选元器件 锁存器74LS273；计数器74LS90； 定时器555：单稳态触发器743Ls123； 显示译码器74Ls47；共阳极数码管：电阻、电容若干。 题目2 多功能数字钟 一、任务 设计一个数字钟。 二、基本要求 1．准确计时，以数字形式显示时、分和秒的时间。 2．小时的计时要求为“12翻1”，分和秒的时间要求为60进制。 3．校正时间。 三、扩展功能 1．定时控制。 2．仿广播电台正点报时。 3．报整点时数。 四、数字钟电路的组成框图 数字钟电路的组成如上图所示，其主体电路的工作原砌口下：由555定时器产生1kHz 的脉冲信号，经由74LS90构成的几级分频器后，输出1Hz的时钟，为由74LS90和74LS92构成的60进制秒计数器提供时钟，秒计数器十位再向74Ls90和74L592构成的60进制分计数器提供时钟，其高位再为由74LSl91和74LS74构成的12进制时计数器提供时钟。秒、分和时计数器的输出分别接到各自的译码器的输入端，驱动数码管显示。 五、可选无器件 与非门：74LS00 4片；译码器：74LS47 6片；计数器：74LS90 5片74LS92 2片74LS191 2片；发光二极管4只；数码管4只；555定时器：NE555 2片；触发器：741LS74 2片；74LS03（OC）片：74LS04 2片：74LS20 2片。 高频电子线路课程设计（论文）题目：二极管检波电路设计 院（系）：信息科学与工程学院 专业班级： 学号： 学生姓名： 指导教师： 教师职称： 起止时间： 课程设计（论文）任务及评语 目录 第1章课程设计的基本概念 (1) 1.1 检波电路的基本概念 (1) 第2章课程设计目的与要求 (1) 2.1 课程设计目的 (1) 2.2 课程设计的实验环境 (1) 2.3 课程设计的预备知识 (1) 2.4 课程设计要求 (1) 第3章课程设计内容 (1) 3.1电路原理设计 (1) 3.2设计电路 (5) 3.3电路分析 (5) 3.4总结 6参考文献 (6) 第一章课程设计的基本概念 1.1检波电路的基本概念 调幅信号的解调就是从已调波信号中还原出原调制信号,这个过程是调制的逆过程,称为振幅检波,简称为检波。 从频谱关系看，调幅是把调制信号的频谱搬移到高频载波附近：检波则是把已调波中的边带信号不失真地从高频载波附近搬移到原来的位置，因此检波电路也是频谱搬移电路。 检波方法可分为两大类：包络检波和同步检波，包络检波是指检波器的输出电压直接反映高频调幅波包络变化规律的一种检波方法。由于普通调幅波的包络反映了调制信号的规律，与调制信号成正比，因此包络检波适用于普通调幅波的解调。接下来将介绍二极管包络检波电路。 第二章课程设计目的与要求 2.1 课程设计目的 本课程的课程设计是设计一个简单的二极管检波电路，通过本次设计，让学生掌握高频电子线路的设计方法，并将其与仿真联系起来，理论与实践相结合，培养学生的设计能力。 2.2 做仿真部分：课程设计的实验环境 硬件要求能运行Windows 9.X操作系统的微机系统。EWB仿真操作系统。 2.3 课程设计的预备知识 熟悉EWB仿真操作系统，及高频电子线路课程。 2.4 课程设计要求 按课程设计指导书提供的课题，按照要求设计电路，计算电路的参数，完成课程设计。 数字电路课程设计（一） ——红绿灯设计方案总结报告 指导教师： 设计人员： 班级：电信081 日期：2010.4.13 一、设计任务书 1、题目：红绿灯控制器 2、设计要求：设计一个红绿灯控制器设计应具有以下功能 基本设计要求：设计一个红绿灯控制器控制器设计应具有以下功能 （1）东西方向绿灯亮，南北方向红灯亮。. （2）东西方向黄灯亮，南北方向红灯亮。 （3）东西方向红灯亮，南北方向绿灯亮。 (4 ) 东西方向红灯亮，南北方向黄灯亮。 要求有时间显示（顺数、逆数皆可），时间自定。（大于15秒以上） 二、设计框图及整机概述 本课程设计在继承了原有的红绿灯的基本功能的基础上，有对其功能进行了很大的完善，其中主要包括： （1）可以对大小路口的绿灯及黄灯任意置数。 （2）在倒计时3~0秒期间，当时正在点亮的绿灯或黄灯会进行闪烁。 正是由于拥有了这两个功能，使得电路稍显复杂，现在将分别讲解其设计思路。 本电路大体上可以分为四个部分，即：赋值电路部分、控灯闪烁部分、控制部分和核心计数部分。 其中，赋值电路部分占据了大量的空间和芯片，其主要原理是数据选择。控灯闪烁部分的芯片较少，也没有占用太多空间，控制部分分布在系统的各个部分，可以说是系统的灵魂，它对整个系统进行着控制。核心计数部分比较简单，主要是进行计数并且产生进位信号。 三、各单元电路的设计方案及原理说明 （一）赋值电路部分 赋值电路的设计是整个电路设计最复杂的一个环节，其主要问题主要集中在（1）对于一个计数器的数据输入端，如何使之在不同时刻数据不同，即：如果假设绿灯为30秒，黄灯5秒，在对绿灯倒数计数时，则计数器的输入端应该为30，在置数信号到达时即可将其置数到输出端，并可开始计数。而当这30秒将要倒数完成时，又要考虑将输入端数据变成05（2）如果设计成任意输入数据，将以何种方式进行输入。 在设计这部分的电路时我首先想到的是第二个问题，开始阶段我所采用的是74LS151，同时决定给每一位个数据分配一个控制开关，但是，问题显而易见，开关太多了……粗略估计了一下，大概需要四十个左右……所以显然方案不行。之后想到了可以用脉冲的方法对计数器进行计数，即通过对计数器的CLK端不断的接高低电平，以达 三极管恒流源电路 恒流源的输出电流为恒定。在一些输入方面如果应用该电路则能够有效保护输入器件。比如RS422通讯中采用该电路将有效保护该通讯。在一定电压方位内可以起到过压保护作用。以下引用一段恒流源分析。 恒流源是输出电流保持不变的电流源，而理想的恒流源为： a)不因负载(输出电压)变化而改变。 b)不因环境温度变化而改变。 c)内阻为无限大。 恒流源之电路符号： 理想的恒流源实际的流源 理想的恒流源，其内阻为无限大，使其电流可以全部流出外面。实际的恒流源皆有内阻R。 三极管的恒流特性： 从三极管特性曲线可见，工作区内的IC受IB影响，而VCE对IC的影响很微。因此，只要IB值固定，IC亦都可以固定。 输出电流IO即是流经负载的IC。 电流镜电路Current Mirror： 电流镜是一个输入电流IS与输出电流IO相等的电路： Q1和Q2的特性相同，即VBE1 = VBE2，β1 = β2。 优点： 三极管之β受温度的影响，但利用电流镜像恒流源，不受β影响，主要依靠外接电阻R经 Q2去决定输出电流IO（IC2 = IO）。 例： 三极管射极偏压设计 范例1: 从左边看起:基极偏压 所以 VE=VB - 0.6=1.0V 又因为射极电阻是1K,流经射极电阻的电流是 所以流经负载的电流就就是稳定的1mA 范例2. 这是个利用稳压二极管提供基极偏压5.6V VE=VB - 0.6=0.5V 流经负载的电流 范例3. 这个例子有一点不同:利用PNP三极管供应电流给负载电路.首先,利用二极管0.6 V的压降,提供8.2 V基极偏压(10 – 3 x 0.6 = 8.2). 4.7 K电阻只是用来形成通路,而且不希望(也不会)有很多电流流经这个电阻。 VE=VB + 0.6=8.8V PNP晶体的560欧姆电阻两端电位差是1.2V, 所以电流是2mA 晶体恒流源应用注意事项 如果只用一个三极管不能满足需求,可以用两个三极管架成: 数字逻辑电路设计 课程设计报告 系（部）：三系 专业：通信工程 班级： 2011级<1>班 姓名：陈 学号： 201103061 成绩： 指导老师：李海霞 开课时间： 2012-2013 学年二学期 一、设计题目 交通信号灯控制器 二、主要内容 1、分析设计题目的具体要求 2、完成课题所要求的各个子功能的实现 3、用multisim软件完成题目的整体设计 三、具体要求 （一）、交通灯信号控制器仿真设计 设计要求 （1）设计一个十字路口的交通灯控制电路，要求东西方向和南北方向车道两条交叉道路上的车辆交替运行，每次通行时间都设为35s。时间可 设置修改。 （2）在绿灯转为红灯时，要求黄灯先亮5s，才能变换运行车道。 （3）黄灯亮时，要求每秒闪亮一次。 （4）东西方向、南北方向车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用显示器进行显示。 （5）假定+5V电源给定。 四、进度安排 第一天：介绍所用仿真软件；布置任务，明确课程设计的完整功能和要求。第二天：消化课题，掌握设计要求，明确设计系统的全部功能，图书馆查阅资料。 第三天：确定总体设计方案，画出系统的原理框图。 第四天：绘制单元电路并对单元电路进行仿真。 第五天：分析电路，对原设计电路不断修改，获得最佳设计方案。 第六天：完成整体设计并仿真验证。 第七天：对课程设计进行现场运行检查并提问，给出实践操作成绩。 第八天：完成实践报告的撰写 五、成绩评定 课程设计成绩按优、良、中、及格、不及格评定，最终考核成绩由四部分组成： 1、理论设计方案，演示所设计成果，总成绩40％； 2、设计报告，占总成绩30％； 3、回答教师所提出的问题，占总成绩20％； 4、考勤情况，占总成绩10％； 无故旷课一次，平时成绩减半；无故旷课两次平时成绩为0分，无故旷课三次总成绩为0分。迟到20分钟按旷课处理。 波形发生器 徐威 （宁波大学信息科学与工程学院，浙江宁波315211） 摘要：使用题目指定的综合测试板上的NE555芯片和一片四运放LM324芯片制作一个频率可变的同时输出脉冲波、锯齿波、一次和三次正弦波。进行方案设计，制作出实际电路使其达到实验要求的各项指标。 一、设计任务与要求 使用题目指定的综合测试板上的NE555芯片和一片四运放LM324芯片，设计制作一个频率可变的同时输出脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ的波形产生电路。给出方案设计、详细电路图和现场自测数据及波形。 设计制作要求如下： 1、同时四通道输出、每通道输出脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ中的一种波形，每通道输出的负载电阻均为600欧姆。 2、四种波形的频率关系为1:1:1:3（3次谐波）；脉冲波、锯齿波、正弦波Ⅰ输出频率范围为8KHz～10KHz，输出电压幅度峰峰值为1V；正弦波Ⅱ输出频率范围为24KHz～30KHz，输出电压幅度峰峰值为9V。脉冲波、锯齿波和正弦波输出波形应无明显失真（使用示波器测量时）。 频率误差不大于10%；通带内输出电压幅度峰峰值误差不大于5%。脉冲波占空比可调整。 3、电源只能选用+10V单电源，由稳压电源供给，不得使用额外电源。 4、要求预留脉冲波、锯齿波、正弦波Ⅰ、正弦波Ⅱ和电源的测试端子。 5、每通道输出的负载电阻600欧姆应标清楚、至于明显位置，便于检查。 6、翻译：NE555和LM324的数据手册（器件描述、特点、应用、绝对参数、电参数）。 二、方案设计与论证 1.原始方案： 在使用Multisim进行仿真设计的阶段，我想出了两种原始方案，两种方案的大体思路如下。 方案一：使用NE555芯片构成多谐振荡器，输出方波，通过锯齿波发生电路产生 《通信电子线路》课程设计说明书 包络检波器 学院：电气与信息工程学院 学生：磊 指导教师：欣职称/学位实验师 专业：通信工程 班级：通信1302班 学号： 1330440253 完成时间： 2015-12-31 工学院通信电子线路课程设计课题任务书 学院：电气与信息工程学院专业：通信工程 摘要 调幅波的解调即是从调幅信号中取出调制信号的过程，通常称为检波。检波广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。对调幅波来说是从它的振幅变化提取调制信号的过程；对调频波是从它的频率变化提取调制信号的过程；对调相波是从它的相位变化提取调制信号的过程。 工程实际中，有一类信号叫做调幅波信号，这是一种用低频信号控制高频信号幅度的特殊信号。为了把低频信号取出来，需要专门的电路，叫做检波电路。使用二极管可以组成最简单的调幅波检波电路。调幅波解调方法有二极管包络检波器、同步检波器。目前应用最广的是二极管包络检波器，不论哪种振幅调制信号，都可采用相乘器和低通滤波器组成的同步检波电路进行解调。但是，普通调幅信号来说，它的载波分量被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络。 关键词：调幅波；低频信号；振幅检波 目录 1 绪论 0 2 包络检波器设计原理 (1) 2.1原理框图 (1) 2.2原理电路 (2) 2.3工作原理分析 (2) 2.4 峰值包络检波器的输出电路 (4) 2.5 电压传输系数 (4) 2.6检波器的惰性失真 (5) 2.7检波器的底部切割失真 (6) 3包络检波器电路设计 (7) 4调试 (8) 4.1 AM发射机实验 (8) 4.2 AM接收机实验 (9) 参考文献 (11) 致 (12) （课程设计时间：2010年07月5日——2010年07月9日） 一、设计目的 1. 掌握数字钟的设计方法和调试方法。 2. 掌握计数器、译码器的用法。 3. 学会解决实际中出现的问题，如数字钟的校准问题。 二、设计任务 设计一个数字时钟, 基本功能如下： 1．以24小时为一个计数周期。 2．具有“时”（00～23）、“分”（00～59）、“秒”（00～59）数字显示。 3．系统具有校正时间功能，能分别进行秒、分、时的校正。 （系统的扩展功能：定时控制） 三、设计方案 数字钟电路系统由主体电路和扩展电路两大部分组成。其中主体电路完成数字钟的基本功能，显示秒、分、时的计时装置，它具有走时准确、稳定性好和使用方便等优点，扩展电路完成数字钟的定时控制扩展功能。 系统的工作原理是：振荡器产生的稳定的高频脉冲信号，作为数字钟的时间基准，然后经分频器输出标准脉冲。秒计数器计满60后向分计数器进位，分计数据计满60后向小时计数器进位，小时计数器按照“24进1”规律计数。计数器的输出分别经译码器送显示器显示。计时出现误差时可以用校正电路校时、校分、校秒。数字钟电路系统的组成框图如图9-1所示。 1．秒脉冲产生电路 数字电子钟应具有标准的时间源，用它产生频率稳定的1比脉冲信号，称为秒脉冲，由于它直接影响到计时器走时的准确度，本实验首先采用555定时器产生1KHz 的频率信号，再用74LS160制成两个十分频一个五分频的计数器，一个D触发器做成二分频计数器，最后产生1Hz的脉冲信号。 A1 555_VIRTUAL GND DIS OUT RST VCC THR CON TRI R148k|?R348k|?C110nF C210nF VDD 5V 1 3 2VCC 5V U4 74LS160D Q A 14 Q B 13Q C 12Q D 11 R C O 15 A 3 B 4 C 5D 6 E N P 7E N T 10 ~L O A D 9~C L R 1 C L K 2 U1 74LS160D Q A 14Q B 13Q C 12Q D 11 R C O 15 A 3 B 4 C 5D 6 E N P 7E N T 10 ~L O A D 9~C L R 1 C L K 2 U3 74LS160D Q A 14Q B 13Q C 12Q D 11 R C O 15 A 3 B 4 C 5D 6 E N P 7E N T 10 ~L O A D 9~C L R 1 C L K 2 VCC 5V U5 NC7S00_5V U6A 74LS74D 1D 2 1Q 5 ~1Q 6 ~1CLR 1 1CLK 3~1PR 4 09 VCC 4 VCC 7 VDD 6 11 12 5 8 10 2．计数、译码、显示电路 图9-1数字钟电路系统框图 获得秒脉冲信号后，可根据60s 为l min ，60min 为1h ，24h 为一个计数周期(一天)的 计数规律，分别确定秒、分、时的计数器。由于秒和分的显示均为60进制，因此它们可由 二级十进制计数器组成，其中秒和分的个位为十进制计数器，十位为六进制计数器，可采用 置零法来实现。 用四片74LS160计数器完成分秒的六十进制。峰值检测电路分析
