第三节重力坝的稳定分析
重力坝主要是依靠自重维持稳定，其可能出现的破坏型式(见图2.9)：
滑动：坝体沿抗剪能力不足的薄弱而产生滑动。
倾复：抗倾力矩小于倾复力矩.下游地基差易出现.
图2.9 重力坝失稳破坏示意图
因此, 抗滑稳定是重力坝设计中的一个重要内容.
计算假定
1、河床坝段作为平面问题处理，岸坡坝段按空间问题处理；
2、略去横缝作用，以单宽计；
3、假定为一根固结于基础上的变截面悬臂梁
稳定分析
目的: 验算重力坝在各种可能荷载组合下的稳定安全度.
(一)沿坝基面的抗滑稳定分析
假定坝体与坝基的连接有三种物理模式:“触接”、“粘接”、“咬接”. 简单接触----摩擦公式
认为坝底光滑，坝基光滑，坝直接放置在基岩上----“触接”
故当滑动面为水平面时,抗滑稳定计算公式：
当滑动面为倾向上游的倾斜面时:
图2.10 重力坝沿坝基抗滑稳定计算示意图
2、抗剪断公式
假定坝体与坝基之间涂有一层砂浆----“粘接”
计算时考虑粘结力的作用，故抗剪断公式为:
计算时考虑粘结力的作用，故抗剪断公式为:
3、剪摩公式
假定坝体坝基之间凸凹不平，相互咬合在一起，计算时考虑纯剪强度
说明:
1、上述三个抗滑稳定计算公式是在不同的假定前提下得到的
摩擦公式：形式简单，概念明确，计算方便，多年来积累了丰富的经验，公式中不考虑粘结力与实际不符，(安全裕度含在假定中，k=1.0并不意味着处于临界状态；)
剪摩公式：考虑抗滑力时，人为地把阻滑力看作为摩擦力与抗剪能力之和，己挖掘了维持稳定的所有潜力。因而要求的安全系数较大，在美、日等国家用得较多。
抗剪断公式：物理概念明确，也较符合实际，是近年来发展的趋势，《规范》也推荐采用，应注意抗剪断参数的选用。
2、对摩擦公式和抗剪断公式的讨论
摩擦公式忽略了坝体与基岩的胶结作用，不能完全反映实际工作状态，由于不考虑C的作用，因此K
取的较小。
抗剪断强度公式考虑了坝体与基岩的胶结作用，计算了全部抗滑潜力，比较符合坝的实际工作状态，物理概念明确。但C‘现场测值不稳，因此K’取值较大.
3、计算参数确定
f’、C’和f的大小对抗滑稳定影响很大，若取大则安全没有保证；取小了浪费。如何选取C、f值是计算稳定安全系数的关键。
(二)深层抗滑稳定分析
地基内一般都存在着软弱夹层或缓倾角断面，坝体挡水后，除了会沿接触面滑动外，还有可能沿断层、夹层等薄弱面产生滑动。需讨论坝体沿深层抗滑稳定问题，目前关于深层滑动至今尚没有成熟的方法。常用的方法有如下三种即：
刚体极限平衡法,有限单元法,地质力学模型试验法.
单斜面深层抗滑稳定计算
a、计算公式
b、对安全系数的要求采用摩擦公式时，因软弱面的C小，安全储备低，K应适当提高(25～30)％；采用抗剪断公式时，因软弱面的f′c′低，k′很难达到规范要求，可适当降低，但至少不低于2.0.
双斜面深层滑动
a、计算方法(见图2.11)
①令①区处于极限平衡状态
②令②区处于极限平衡状态------被动抗力法
③令K1=K2=K -----等安全系数法
图2.11 深层抗滑稳定计算示意图
b、说明：
1°上述三种方法求出的k差别较大；
2°R的倾角对K的影响较大ψ=0时，K最小；
(ψ与①②分界面上的摩擦特性有关，较难精确确定)；
3°上述方法在地基内设想增加了一个BD软弱面，使K降低，如岩体坚固完整，BD面上的抗剪强度足以承担其剪力，则按整体深层失稳核算；
(三)、岸坡坝段的稳定分析
对于岸坡坝段，除沿上下游方向有滑动的趋向外，坝体在自重作用下还有沿岸坡下滑的趋势，这就构成了三维受力状态，其稳定性不如河床坝段，需进行稳定验算,见图2.12.
(四)、增稳措施(见图2.13)
1°利用水重；
2°将坝基开挖成向上游倾斜的斜面(一般不这样做)；
3°当节理面倾向下游时，在坝踵下设齿墙，增加滑动体重量也增大抗力；4°设排水系统减小扬压力；
5°加固地基(如进行固结灌浆提高强度参数)；
6°予应力锚固；
图2.13 提高抗滑稳定性的几种工程措施
六、坝体强度承载能力极限状态 计算及坝体稳定承载能力极限状态计算（一）、基本资料 坝顶高程：m 校核洪水位（P = %）上游：m 下游：m 正常蓄水位上游：m 下游：m 死水位：m 混凝土容重：24 KN/m3 坝前淤沙高程：m 泥沙浮容重：5 KN/m3 混凝土与基岩间抗剪断参数值：f `= c `= Mpa 坝基基岩承载力：［f］= 400 Kpa 坝基垫层混凝土：C15 坝体混凝土：C10 50年一遇最大风速：v 0 = m/s 多年平均最大风速为：v 0 `= m/s 吹程D = 1000 m
（二）、坝体断面 1、非溢流坝段标准剖面 (1)荷载作用的标准值计算（以单宽计算） A 、正常蓄水位情况（上游水位，下游水位） ① 竖向力（自重） W 1 = 24×5×17 = 2040 KN W 2 = 24×× /2 = KN W 3 = ×（）2× /2 = KN ∑W = KN W 1作用点至O 点的力臂为： /2 = m W 2作用点至O 点的力臂为： m 067.16.83 2 26.13=?- W 3作用点至O 点的力臂为： m 6.58.0)10905.1094(3 1 26.13=?-?-
竖向力对O点的弯矩（顺时针为“－”，逆时针为“+”）：M OW1 = 2040×= 8772 KN·m M OW2 = －×= －KN·m M OW3 = －×= －445 KN·m ∑M OW = KN·m ②静水压力（水平力） P1 = γH12 /2 = ×－1090)2 /2= －KN P2 =γH22 /2 =×2 /2 = ∑P = －KN P1作用点至O点的力臂为：－1090)/3 = P2作用点至O点的力臂为：－1090)/3 = 静水压力对O点的弯矩（顺时针为“－”，逆时针为“+”）：M OP1 = ×= －6089 KN·m M OP2 = ×= KN·m ∑M OP = －KN·m ③扬压力 扬压力示意图请见下页附图： H1 = －1090 = m H2 = －1090 = m (H1 －H1) = －= m 计算扬压力如下： U1 = ××= KN U2 = ××/2 = KN ∑U = KN

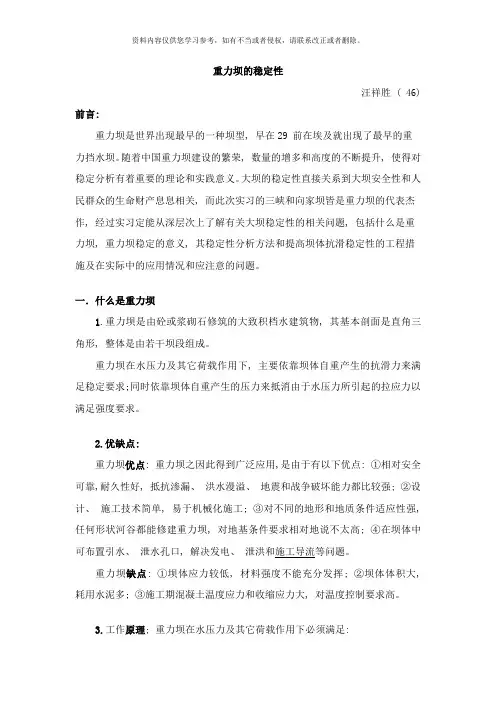

重力坝的稳定性 汪祥胜3008205112（46）前言： 重力坝是世界出现最早的一种坝型，早在2900年前在埃及就出现了最早的重力挡水坝。随着我国重力坝建设的繁荣，数量的增多和高度的不断提升，使得对稳定分析有着重要的理论和实践意义。大坝的稳定性直接关系到大坝安全性和人民群众的生命财产息息相关，而此次实习的三峡和向家坝皆是重力坝的代表杰作，通过实习定能从深层次上了解有关大坝稳定性的相关问题，包括什么是重力坝，重力坝稳定的意义，其稳定性分析方法和提高坝体抗滑稳定性的工程措施及在实际中的应用情况和应注意的问题。 一．什么是重力坝 1.重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。 重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。 2.优缺点： 重力坝优点：重力坝之所以得到广泛应用,是由于有以下优点：①相对安全可靠,耐久性好，抵抗渗漏、洪水漫溢、地震和战争破坏能力都比较强；②设计、施工技术简单，易于机械化施工；③对不同的地形和地质条件适应性强，任何形状河谷都能修建重力坝，对地基条件要求相对地说不太高；④在坝体中可布置引水、泄水孔口，解决发电、泄洪和施工导流等问题。 重力坝缺点：①坝体应力较低，材料强度不能充分发挥；②坝体体积大，耗用水泥多；③施工期混凝土温度应力和收缩应力大，对温度控制要求高。 3.工作原理；重力坝在水压力及其它荷载作用下必需满足： A、稳定要求：主要依靠坝体自重产生的抗滑力来满足。 B、强度要求：依靠坝体自重产生的压应力来抵消由于水压力所引起的拉应力来满足。 4.重力坝类型： 重力坝按筑坝材料的不同分为:混凝土重力坝和浆砌石重力坝。 重力坝按其结构形式分为:①实体重力坝;②宽缝重力坝；③空腹重力坝。 重力坝按泄水条件可分为非溢流坝和溢流坝两种剖面。 实体重力坝因横缝处理的方式不同可分为三类。①悬臂式重力坝：横缝不设键槽，不灌浆；②铰接式重力坝：横缝设键槽，但不灌浆；③整体 式重力坝：横缝设键槽，并进行灌浆 二．稳定性分析方法： 1.抗滑稳定分析的目的是核算坝体沿坝基面或沿地基深层软弱结构面抗滑稳定的安全度。当岸坡坝段地形陡峻时，还需核算这些坝段在三向荷载作用下的抗滑稳定。
