一、简答题（每小题6分，共42分） 1、调速系统的静态性能指标有哪些？它们是怎么定义的？它们之间有什么关系？ 2、在转速、电流双闭环调速系统中，若电流调节器采用PI 调节器，其作用是什么？其输出限幅值应如何整定？ 3、典型I 型系统和典型Ⅱ型系统在稳态误差和动态性能上有什么区别？ 4、双闭环系统的起动过程有何特点？为什么一定会出现转速超调？ 5、在逻辑控制的无环流可逆调速系统中，实现无环流的原理是什么？ 6、异步电动机串级调速机械特性的特征是什么？ 7、交流异步电动机数学模型具有哪些性质？ 二、选择题（每小题3分，共18分） 8、关于变压与弱磁配合控制的直流调速系统中，下面说法正确的是（ ）。 A 当电动机转速低于额定转速时，变压调速，属于恒转矩性质调速。 B 当电动机转速高于额定转速时，变压调速，属于恒功率性质调速。 C 当电动机转速高于额定转速时，弱磁调速，属于恒转矩性质调速。 D 当电动机转速低于额定转速时，弱磁调速，属于恒功率性质调速。 9、在晶闸管反并联可逆调速系统中，βα=配合控制可以消除（ ）。 A 直流平均环流 B 静态环流 C 瞬时脉动环流 D 动态环流 10、在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中，为了限制环流，需要配置环流电抗器的数量分别是（ ）。 A 1个和2个 B 2个和1个 C 2个和4个 D 4个和2个 11、交流异步电动机采用调压调速，从高速变到低速，其转差功率（ ）。 A 不变 B 全部以热能的形式消耗掉了 C 大部分回馈到电网中 12、异步电动机串级调速系统中，串级调速装置的容量（ ）。 A 随调速范围的增大而增大 B 随调速范围的增大而减小 C 与调速范围无关 D 与调速范围有关，但关系不确定 13、在恒压频比控制（即1ωs U =常数）的变频调速系统中，在基频以下变频调速时进行定子电压补偿，其目的是（ ）。 A 维持转速恒定 B 维持定子全磁通恒定 C 维持气隙磁通恒定 D 维持转子全磁通恒定 三、计算题（共40分） 14（20分）、某转速负反馈单闭环直流调速系统的开环放大系数K=20；电动机参数为：U N =220V 、I N =68.6A 、R a =0.23Ω、n N =1500 r/min 、GD 2 =10 N ·m 2；电枢回路总电阻R Σ=0.5Ω（包括R a ）, 电枢回路总电感L ∑=30 mH ；晶闸管整流装置采用三相桥式电路。试求： （1）满足静差率S ≤5%的调速范围有多大？ （2）电动机带额定负载运行的最低速是多少？ （3）画出转速单闭环调速系统的动态结构图。 （4）判断该系统动态是否稳定。 15（20分）、单闭环负反馈系统调节对象的传递函数为： ) 1005.0)(1045.0)(16.0(20 ) (+++s s s s W obj 试用PI 调节器将其校正成典型Ⅰ型系统，写出调节器传递函数。画出调节器电路图，计算调节器RC 元件参数。若在设计过程中对调节对象的传递函数进行了近似处理，说明是何种近似。 ( 要求:阻尼比 ξ=0.707, 调节器输入电阻R 0=40K Ω) 2008 ——2009 学年第 一 学期 《电力拖动控制系统》课程考试试卷（ A ）卷答案及评分标准 一、简答题（每小题6分，共42分） 1、调速系统的静态性能指标有 ①转速降N n n n -=?0 ②调速范围m in m in m ax n n n n D N == ③静差率0 n n s ?= 它们之间的关系为：) 1(s n s n D N -?= 2、（6分）答：电流调节器（ACR ）的作用：1）对电网电压波动起及时抗扰作用；2）起动时保证获得允许的最大电流dm I ；3）在转速调节过程中，使电流跟随给定电压*i U 变化；4）当电机过载甚至堵转时，限制电枢电流的最大值，起快速的自动保护作用。一旦故障消失，系统立即自动恢复正常。 电流调节器（ACR ）的输出限幅值：s dm e s d0cm K R I n C K U U N += = 3、（6分）答：稳态误差：对于典型I 型系统，在阶跃输入下，稳态时是无差的；但在斜坡输入下则有恒值稳态误差，且与K 值成反比；在加速度输入下稳态误差为∞ 。对于典型II 型系统，在阶跃和斜坡输入下，稳态时均无差；加速度输入下稳态误差与开环增益K 成反比。 动态性能：典型 I 型系统在跟随性能上可以做到超调小，但抗扰性能稍差；典型Ⅱ型系统的超调量相对较大，抗扰性能却比较好。 4、（6分）解：(1) 特点：1)饱和非线性控制 2) 转速超调（退饱和超调）3)准时间最
电力拖动控制线路与技能训练试卷及答案
精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢1 学年度 第 二 学期 期末试卷二 《 电力拖动控制线路与技能训练 》 适用班级： 出题人： 一．判断题，对的打“√”，错的打“×”（每题1分，共60分） 1、熔断器的额定电流与熔体的额定电流含义相同。 （ ） 2、当熔体的规格过小时，可用多跟小规格的熔体并联代替一根大规格的熔体。 （ ） 3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁 丝代替熔体。 （ ） 4、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。 ( ) 5、低压断路器中电磁脱扣器的作用是实现失压保护。 ( ) 6、倒顺开关外壳上的接地螺钉应可靠接地。 （ ） 7、按下复合按钮时，其常开触头和常闭触头同时动作。 （ ） 8、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。 （ ） 9、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。（ ） 10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。（ ） 11、直流接触器铁心端面不需要嵌装短路环。（ ） 12、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。（ ） 13、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。（ ） 14、运行中的交流接触器，其铁心端面不允许涂油防锈。（ ） 15、JZ7-4A 型中间继电器有4对常开触头、4对常闭触头。 （ ） 16、当电路发生短路或过载故障时，过电流继电器的触头即动作。 （ ） 17、电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。 （ ） 18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。 （ ）
一、选择填空：（每空2分、共20分） 1、一个调速系统的调速范围，是指在时还能满足所需静差率的转速可调范围。答案：（ 1 ） １)最低速；２)最高速； ３)平均速；４)不能确定； 2、闭环调速系统可以获得比开环调速系统的稳态特性。 答案：（ 2 ） １）硬得不多；２）硬得多； ３）软得多；４）软得不多； 3、无静差调速系统的最高转速n max，最高给定电压U*nmax其速度反馈系数为。答案：（ 2 ） １）n max/U*nmax２）U*nmax/n max ３）n max×U*nmax４）不确定 4、反并联无环流配合控制的条件是答案：（ 4 ）１）α＋β＝240o２）α＋β＝300o ３）α＋β＝360o 4）α＋β＝180o 5、无环流逻辑环节切换到正组晶闸管工作时，。答案：（ 4 ）１）正、反组同时封锁；２）封锁正组开放反组； ３）正、反组同时开放；４）封锁反组开放正组； 6、在理想情况下电压型逆变器直流环节采用大电容滤波，它是一个内阻为零的恒压源，输出交流电压波形是。答案：（ 3 ） １）锯齿波；２）正弦波 ３）矩形波；４）不能确定； 7、在理想情况下电流型逆变器直流环节采用电感滤波，它是一个相当于一个恒流源，输出交流电流波形是。答案：（ 1 ） １）矩形波；２）正弦波 ３）锯齿波；４）不能确定；
8、SPWM变频器中，如果在正弦调制波的半个周期内，三角载波只在正或负的一种极性范围内变化，所得到的SPWM波也只处于一个极性的范围内，叫做方式。答：（ 3 ） １）多极性控制；２）双极性控制； ３）单极性控制；４）没用定义 9、调速系统的动态性能就是控制的能力。答案：（ 2 ）１）磁场；２）转矩； ３）转速；４）转差率； 10、矢量控制系统是控制系统。答案：（ 2 ） １）静止坐标；２）旋转坐标； ３）极坐标；４）不能确定； 二、什么是有静差闭环调速系统怎样减少静差什么是无静差闭环调速系统怎样实现（12分） 答：系统在稳态时，需要一定的速度偏差来维持的速度控制系统为有静差调速系统。减少静差的方法是提高系统的开环放大倍数，但不能消除静差。系统在稳态时，不需要速度偏差来维持的速度控制闭环调速系统为无静差系统。实现的办法是通过采用积分环节或比例积分环节。 三、简述双闭环调速系统在电机起动时两个调节器的工作过程及工作状态。在双闭环调速系统时，电流环按几型系统设计速度环又按几型系统设计（12分） 答: 双闭环调速系统在电机起动过程中转速调节器ASR经历了不饱和、饱和、退饱和三种情况：1.起动初始阶段：由于速度调节器的输入偏差电压比较大，比例积分环节很快进入饱和状态，速度环开环，电机以最大电流起动，此时电机转速变化不大，电流调节器ACR 一般不饱和。2.恒流升速阶段：起动过程中的主要阶段，此时速度调节器一直处于饱和状态，速度环开环，为了保证电流环的主要调节作用，在起动过程中电流调节器不饱和。电机以最大电流加速，
西交《电力拖动自动控制系统》在线作业 试卷总分:100 得分:0 一、单选题(共30 道试题,共60 分) 1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是( )。 A.PID B.PI C.P D.PD 正确答案:B 2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率( )。 A.越小 B.越大 C.不变 D.不确定 正确答案:A 3.下列异步电动机调速方法属于转差功率消耗型的调速系统是( )。 A.降电压调速 B.串级调速 C.变极调速 D.变压变频调速 正确答案:D 4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是( )。 A.比例控制 B.积分控制 C.微分控制 D.比例微分控制 正确答案:B 5.控制系统能够正常运行的首要条件是( )。 A.抗扰性 B.稳定性 C.快速性 D.准确性 正确答案:B 6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度( )。
A.越高 B.越低 C.不变 D.不确定 正确答案:A 7.常用的数字滤波方法不包括( )。 A.算术平均值滤波 B.中值滤波 C.中值平 D.均滤波几何平均值滤波 正确答案:D 8.转速电流双闭环调速系统中电流调节器的英文缩写是( )。 A.ACR B.AVR C.ASR D.ATR 正确答案:A 9.双闭环直流调速系统的起动过程中不包括( )。 A.转速调节阶段 B.电流上升阶段 C.恒流升速阶段 D.电流下降阶段 正确答案:D 10.直流双闭环调速系统中出现电源电压波动和负载转矩波动时,( )。 A.ACR抑制电网电压波动，ASR抑制转矩波动 B.ACR抑制转矩波动，ASR抑制电压波动 C.ACR 放大转矩波动，ASR抑制电压波动 D.ACR放大电网电压波动，ASR抑制转矩波动 正确答案:A 11.下列不属于双闭环直流调速系统启动过程特点的是( ) A.饱和非线性控制 B.转速超调 C.准时间最优控制 D.饱和线性控制
(A卷) 2005～2006学年第一学期期末试题 电力拖动控制线路与技能训练 （适用于04机电，考试时间90分钟，满分100分。） 姓名: 班别: 学号: 成绩: 一、填空题：(请将答案填在横线上，本题共20个空，每空2分,共40分) （1)、生产机械电气控制线路图常用图、图 和图表示。 （2）、在分析各种控制线路的原理时，为了简单明了，常用电器 和配以少量文字说明来表达线路的工作原理。 （3）、电路图中，各电器的触头位置按电路或电器作用时的位置画出，分析原理时，应从触头的位置出发。 （4）、电动机保护措施，常用的有保护、保护、 保护、过载保护、过流保护及弱磁保护。 （5）、三相异步电动机降压启动常见的方法有、 、。 （6）、交流接触器主要有、、、 结构组成。 二、选择题：（请将唯一正确答案的编号填入下面表格中，本题共6小题，每题3分，共18分） 1、三相异步电动机过载保护用的电器是（）。 A、接触器 B、熔断器 C、中间继电器 D、热继电器 2、电气控制线路中，起（）保护作用的电器是接触器和中间继电器。 A、欠压和失压 B、过载 C、过流
3、交流接触器主触头控制（ ）、辅助触头控制（ ）。 A 、主电路电流 B 、主电路和控制电路电流 C 、控制电路电流 4、接触器联锁的正反转控制线路中，其联锁触点就是串接对方的接触器的（ ）。 Ａ、主触头 Ｂ、常开辅助触头 Ｃ、常闭辅助触头 5、用于半导体整流元件和晶闸管短路及过载保护选用（ ）。 A 、瓷插式熔断器 B 、螺旋式熔断器 C 、快速式熔断器 6、定子绕组作Y 形连接的电动机选用（ ）、定子绕组作△形连接的电动机选用（ ）。 A 、过流 B 、普通三相结构热继电器 C 、电压继电器 D 、三相结构带断相保护装置热继电器 三、是非题：（对的打“√”，错的打“×”，填入下面表格中，共6小题，每题2分，共12分。） （ ） （ ） （ ） （ ） （ ） （ ）
《电力拖动自动控制系统》参考答案： 第一章 一、填空题： 1.答案：静止可控整流器直流斩波器 2.答案：调速围静差率. 3.答案：恒转矩、恒功率 4.答案：脉冲宽度调制 二、判断题： 答案：1.×、2. √、 三、问答题： 1.答案：生产机械的转速n与其对应的负载转矩T L的关系。1.阻转矩负载特性； 2.位转矩负载特性； 3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例； 4.转矩随位置变化的负载特性。 2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。 3.答案：U d减少，转速n不变、U d增加。 4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速围。当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。静态速降值一定，如果对静差率要求越严，值越小时，允许的调速围就越小。 5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。但完全服从给定作用。反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。可见，测速发电机的励磁量发生变化时，系统无能为力。 6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。可以实现无静差调速。 四、计算题： 1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.54 2.答案：42.5N?M， 3.41N?M 3.答案：T=62.92N?M，n=920r/min，cosФ=0.78 4.答案：α=0。时n0=2119r/min, α=30。时n0=1824r/min，α=31.1。，cosФ=0.82，s=0.0395。 5.答案：D=4.44，s=0.048，Δn=5.3r/min。 6.答案：系统允许的稳态速降：3.06r/min，开环放大系数：31.7 7.答案：系统的开环放大系数从4.7变为17.9 8.答案：s=0.86，Δn cl=5.56r/min，K p=27.8，α=0.0067V?min/r。 9.答案：调速围D=10，允许静差率s=10%。 10.答案：允许的静态速降Δn cl=3.06r/min，闭环系统的开环放大系数K=31.7。 第二章 一、填空题： 1.跟随抗扰环ACR 外环ASR 2.典型Ⅰ型典型Ⅱ型
电力拖动自动控制系统运动控制系统第版习题 答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

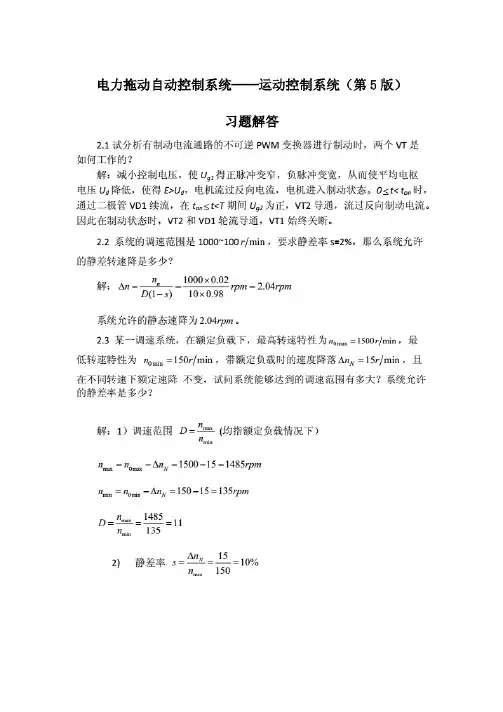

习题解答（供参考） 习题二 2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.020.98) 2.04(1) n n s n rpm D s ?= =??=- 系统允许的静态速降为2.04rpm 。 2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ?=，且在不同转速下额定速降 不 变，试问系统能够达到的调速范围有多大系统允许的静差率是多少 解：1）调速范围 max min D n n =(均指额定负载情况下） 2) 静差率 01515010%N s n n =?== 2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。相控整流器内阻Rrec=0.022Ω。采用降压调速。当生产机械要求s=20%时，求系统的调速范围。如果s=30%时，则系统的调速范围又为多少？ 解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-?=
2.5 某龙门刨床工作台采用V-M 调速系统。已知直流电动机 60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2Vmin/r, 求： （1）当电流连续时，在额定负载下的转速降落N n ?为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？ （3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ?又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ?=?=?= (2) 0274.5(1000274.5)21.5%N N S n n =?=+= (3) (1)]10000.050.95] 2.63/min N n n S D s r ?=-=??= 2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压* 8.8u U V =、比例调节 器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。求：（1）输出电压 d U ；（2）若把反馈线断开，d U 为何值开环时的输出电压是闭环是的多少倍（3）若把反 馈系数减至γ=0.35，当保持同样的输出电压时，给定电压*u U 应为多少？ 解：（1）*(1)2158.8(12150.7)12d p s u p s U K K U K K V γ=+=??+??=
习题解答（供参考） 习题二 2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n s n rpm D s ?==??=- 系统允许的静态速降为2.04rpm 。 2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落 15min N n r ?=，且在不同转速下额定速降 不变， 统允许的静差率是多少？ 解：1）调速范围 max min D n n =(均指额定负载情况下） max 0max 1500151485N n n n =-?=-= min 0min 15015135N n n n =-?=-= max min 148513511 D n n === 2) 静差率 01515010%N s n n =?==
2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。相控整流器内阻Rrec=0.022Ω。采用降压调速。当生产机械要求s=20%时，求系统的调速范围。如果s=30%时，则系统的调速范围又为多少？？ 解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-?= 378(0.0230.022)0.1478115N n I R rpm ?==?+= [(1)]14300.2[115(10.2)] 3.1N D n S n s =?-=??-= [(1)]14300.3[115(10.3)] 5.33N D n S n s =?-=??-= 2.5 某龙门刨床工作台采用V-M 调速系统。已知直流电动机，主电路总电阻R=0.18Ω,Ce=0.2V ?min/r,求： （1）当电流连续时，在额定负载下的转速降落N n ?为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？ （3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ?又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ?=?=?=
《电力拖动控制线路与技能训练》教学大纲及复习习题库 版本：中国电力出版社 主编：程建龙 定价：29.80元 适用班级：13电大二 代课人：田芳于长超 出题人：田芳于长超 制定时间：2014年 审核人：
电力拖动》教学大纲 第一章异步电动机的基本控制线路及常用低压电器 掌握：低压电器的使用维护、型号命名、选择、安装。掌握手动、点动、连续等常规电路的原理、分析方法。 重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。 第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理 重难点：他励直流电动机的基本控制线路 删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路 了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。重难点：生产机械电器控制设备的原理分析。 第四章电动机的自动调速及其调试与维修概述（删除）
电力拖动试题库 重点部分 绪论 一、填空 1、电源分交流电源和（）。 二、名词解释 2、电力拖动 三、简答 3、电力拖动装置一般由哪几部分组成？ 4、电力拖动装置中电动机的作用是什么？ 5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？ 第一章异步电动机的基本控制线路及常用低压电器 第一节三相异步电动机的手动正转控制线路 一、填空 6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。 7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。 8、低压熔断器在使用时（）联在被保护的电路中。 9、负荷开关分为（）负荷开关和封闭式负荷开关两种。 10、负荷开关一般在照明电路和功率小于（） KW的电动控制线路中。 11、低压断路器又称（）。 13、低压控制电器依靠人力操作的控制电器称为 ( ) 。 14、低压控制电器根据信号能自动完成动作的称为 ( ) 。 15、断路器的文字符号是 ( ) 。 17、熔断器文字符号是（）。 18、负荷开关分为（）负荷开关和封闭式负荷开关两种。 19、开启式负荷开关文字符号是（）。 20、封闭式负荷开关文字符号是（）。 21、组合开关文字符号是（）。

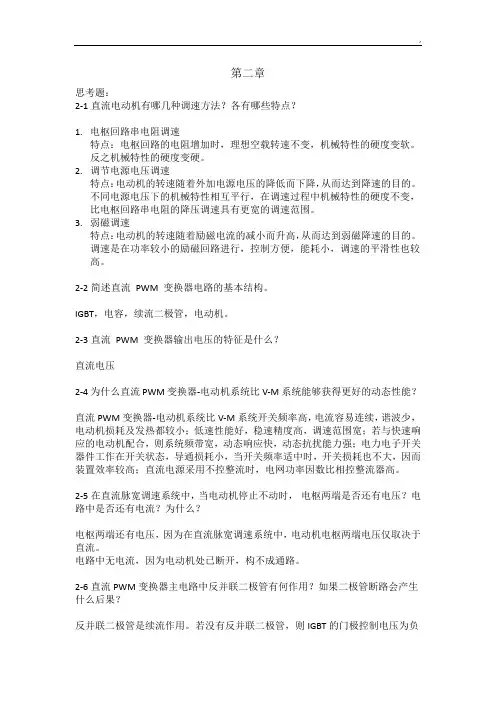

第2章 三、思考题 2-1 直流电动机有哪几种调速方法？各有哪些特点？ 答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。特点略。 2-2 简述直流PWM 变换器电路的基本结构。 答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。 2-3 直流PWM 变换器输出电压的特征是什么？ 答：脉动直流电压。 2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？ 答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。因fc 通常为kHz 级，而 f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。 2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？ 答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。电枢回路中还有电流，因为电枢电压和电枢电阻的存在。 2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？ 答：为电动机提供续流通道。若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。 2-7 直流PWM 变换器的开关频率是否越高越好？为什么？ 答：不是。因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？ 答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。泵升电压过大将导致电力电子开关器件被击穿。应合理选择滤波电容的容量，或采用泵升电压限制电路。 2-9 在晶闸管整流器-电动机开环调速系统中，为什么转速随负载增加而降低？ 答：负载增加意味着负载转矩变大，电机减速，并且在减速过程中，反电动势减小，于是电枢电流增大，从而使电磁转矩增加，达到与负载转矩平衡，电机不再减速，保持稳定。故负载增加，稳态时，电机转速会较增加之前降低。 2-10 静差率和调速范围有何关系？静差率和机械特性硬度是一回事吗？举个例子。 答：D=（nN/△n）（s/（1-s）。静差率是用来衡量调速系统在负载变化下转速的稳定度的，）而机械特性硬度是用来衡量调速系统在负载变化下转速的降落的。 2-11 调速范围与静态速降和最小静差率之间有何关系？为什么必须同时提才有意义？ 答：D=（nN/△n）（s/（1-s）。因为若只考虑减小最小静差率，则在一定静态速降下，允许） 允许的最小转差率又大得不能满足要求。因此必须同时提才有意义。 2=12 转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如
1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是 A．PID B．PI C．P D．PD 2．静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率 A．越小B．越大C．不变D．不确定 3．下列异步电动机调速方法属于转差功率消耗型的调速系统是 A．降电压调速B．串级调速C．变极调速D．变压变频调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是 A．比例控制B．积分控制C．微分控制D．比例微分控制5．控制系统能够正常运行的首要条件是 A．抗扰性B．稳定性C．快速性D．准确性 6．在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度 A．越高B．越低C．不变D．不确定 7．常用的数字滤波方法不包括 A．算术平均值滤波B．中值滤波 C．中值平均滤波D．几何平均值滤波 8．转速电流双闭环调速系统中电流调节器的英文缩写是 A．ACR B．AVR C．ASR D．ATR 9．双闭环直流调速系统的起动过程中不包括 A.转速调节阶段 B.电流上升阶段 C.恒流升速阶段 D.电流下降阶段 11．下列不属于双闭环直流调速系统启动过程特点的是 A．饱和非线性控制B．转速超调 C．准时间最优控制D．饱和线性控制 12．下列交流异步电动机的调速方法中，应用最广的是 A．降电压调速B．变极对数调速 C．变压变频调速D．转子串电阻调速 13．SPWM技术中，调制波是频率和期望波相同的 A．正弦波B．方波C．等腰三角波D．锯齿波 14．下列不属于异步电动机动态数学模型特点的是 A．高阶B．低阶C．非线性D．强耦合 15．在微机数字控制系统的中断服务子程序中中断级别最高的是 A．故障保护B．PWM生成C．电流调节D．转速调节 16．比例微分的英文缩写是 A．PI B．PD C．VR D．PID 17．调速系统的静差率指标应以何时所能达到的数值为准 A．平均速度B．最高速C．最低速D．任意速度20．采用旋转编码器的数字测速方法不包括 A．M法B．T法C．M/T法D．F法 21．转速电流双闭环调速系统中转速调节器的英文缩写是 A．ACR B．AVR C．ASR D．ATR 22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A．只用比例放大器的反馈控制系统，其被调量仍是有静差的 B．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动

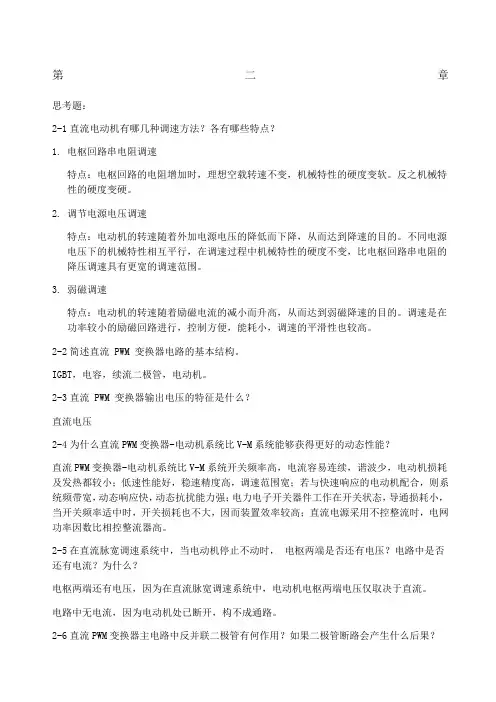

电力拖动自动控制系统- 运动控制系统（阮毅伯时）课后答案包括思考题和课后习题第2章 2- 1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。特点略。 2- 2简述直流PWM变换器电路的基本结构。 答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM变换器输出电压大小，二极管起续流作用。 2-3直流PWM变换器输出电压的特征是什么？ 答：脉动直流电压。 2=4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？ 答：直流PWM变换器和晶闸管整流装置均可看作是一阶惯性环节。其中直流PWM变换器的 时间常数Ts 等于其IGBT 控制脉冲周期（1/fc ），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/ （2mf）。因fc 通常为kHz级，而f通常为工频（50或60Hz）为一周），m整流电压的脉波数，通常也不会超过20 ,故直流PWM变换器时间 常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。 2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？ 答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。电枢回路中还有电流，因为电枢电压和电枢电阻的存在。 2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。 2-7直流PWM变换器的开关频率是否越高越好？为什么？答：不是。因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上 升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。 2-8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成 电容两端电压升高。泵升电压过大将导致电力电子开关器件被击穿。应合理选择滤波电容的容量，或采用泵升电压限制电路。 2-9 在晶闸管整流器-电动机开环调速系统中，为什么转速随负载增加而降低？答：负载增 加意味着负载转矩变大，电机减速，并且在减速过程中，反电动势减小，于是电枢电流增大，从而使电磁转矩增加，达到与负载转矩平衡，电机不再减速，保持稳定。故负载增加， 稳态时，电机转速会较增加之前降低。 2-10 静差率和调速围有何关系？静差率和机械特性硬度是一回事吗？举个例子。 答：D=（ nN/△ n）（s/（1-s ）。静差率是用来衡量调速系统在负载变化下转速的稳定度的，）而机械特性硬度是用来衡量调速系统在负载变化下转速的降落的。 2-11 调速围与静态速降和最小静差率之间有何关系？为什么必须同时提才有意义？ 答：D=（nN/△ n）（ s/（1-s ）。因为若只考虑减小最小静差率，则在一定静态速降下，允 许）的调速围就小得不能满足要求；而若只考虑增大调速围，则在一定静态速降下，允许 的最小转差率又大得不能满足要求。因此必须同时提才有意义。 2-12 转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节转速反馈系数是否能够改变转速？为什么？如果测速发电机的励磁
电力拖动自动控制系统试卷带答案
一、填空题 1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M统）、直流斩波器和脉宽调制变换器（PWM）。 2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。 3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。 4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。 5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。 6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。 7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。 8. 调速系统的稳态性能指标包括调速范围和静差率。 9. 反馈控制系统的作用是：抵抗扰动，服从给定。 10. VVVF控制是指逆变器输出电压和频率可变的控制 11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。12、直流斩波器的几种常见的控制方法：①T不变，变ton——
脉冲宽度调制（PWM）；②ton不变，变 T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比——混合型。13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。 14. 各种电力拖动自动控制系统都是经过控制电动机转速来工作的。 15. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电抗器。 16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，一般采用电流截止负反馈。 17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。 18、采用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱和、饱和、退饱和三种状态。 二、选择题 1. 带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（ A ） A、零； B、大于零的定值 C、小于零的定值； D、保持原先的值不变 2. 无静差调速系统的PI调节器中P部份的作用是（ D ） A、消除稳态误差； B、不能消除稳态误差也不能加快动态响应
学年度第二学期试卷一 《电力拖动控制线路与技能训练》 适用班级：出题人： 一．判断题。对的打“√”，错的打“×”（每题1分，共60分）1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。 ( ) 2、倒顺开关外壳上的接地螺钉应可靠接地。（） 3、按钮的触头允许通过的电流较小，一般不超过10A. 4、主令控制不使用时，手柄应停在零位。（） 5、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。（） 6、交流接触器中主要的发热部件是铁心。（） 7、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果。（） 8、、按下复合按钮时，其常开触头和常闭触头同时动作。（） 9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁。（） 10、直流接触器铁心端面不需要嵌装短路环。（） 11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。（） 12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。
（） 13、运行中的交流接触器，其铁心端面不允许涂油防锈。（） 14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。（） 15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。（） 16、当电路发生短路或过载故障时，过电流继电器的触头即动作。（） 17、在电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。（） 18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。（） 19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。（） 20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。（）21、热继电器都带断相保护装置。（） 22、熔断器和热继电器都是保护电器，两者可以互相代用。（） 23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。（） 24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。（） 25、流过主电流和辅助电路中的电流相等。（） 26、电路图中一般主电路垂直画出时辅助电路要水平画出。（） 27、布置图中各电器的文字符号，必须与电路图和接线图的标注一致。（） 28、安装控制线路时，对导线的颜色没有具体要求。（） 29、按元件的明细表选配的电器元件可直接安装，不用检验。（）
思考题答案 1.1直流电动机有哪几种调速方式？各有那些特点？ 答：a改变电枢回路电阻调速法外加电阻Radd的阻值越大，机械特性的斜率就越大，相同转矩下电动机的转速越低b减弱磁通调速法减弱磁通只能在额定转速以上的范围内调节转速c调节电枢电压调速法调节电枢电压调速所得的人为机械特性与电动机的固有机械特性平行，转速的稳定性好，能在基速以下实现平滑调速。 1.2为什么直流PWM变换器-电动机系统比相控整流器-电动机系统能够获得更好的动态性能？ 答：a PWM变换器简单来讲调节的是脉冲串的宽度，直流成分没有受到破坏，也就是说其最大值=峰值是不变的，变的是平均值； b 相控整流，是由交流整流得到的直流，虽然也是平均值在变，但是其最大值、峰值也是随着导通角的大小时刻在变，且导通角越小波形的畸变越严重。从而影响了电机的输出特性。 答：直流PWM变换器和晶闸管整流装置均可看作是一阶惯性环节。其中直流PWM变换器的时间常数Ts 等于其IGBT控制脉冲周期（1/fc），晶闸管整流装置的时间常数Ts通常取其最大失控时间的一半（1/（2mf）。因fc通常为kHz级，而f通常为工频（50或60Hz）为一周内），m整流电压的脉波数，通常也不会超过20直流PWM变换器间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。 1.4简述直流PWM 变换器电路的基本结构。 答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。 1.5 答：不会 1.7静差率s与调速范围D有什么关系？静差率与机械特性硬度是一回事吗？ 答：关系见书上公式。静差率与机械特性硬度是不同的概念，硬度是指机械特性的斜率，一般说硬度大静差率也大；但同样硬度的机械特性，随着起理想空载转速的降低，其静差率会随之增大。 1.8直流PWM变换器的开关频率是否越高越好？为什么？
一、填空题 1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M 统）、直流斩波器和脉宽调制变换器（PWM）。 2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制 和转速超调。 3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控 制三种。 4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为 电流型、电压型两类。 5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。 6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。 7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方 式。 8. 调速系统的稳态性能指标包括调速范围和静差率。 9. 反馈控制系统的作用是：抵抗扰动，服从给定。 10. VVVF控制是指逆变器输出电压和频率可变的控制 11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负 反馈、电流反馈极性为负反馈。 12、直流斩波器的几种常用的控制方法：①T不变，变ton——脉冲宽度调制（PWM）； ②ton不变，变T——脉冲频率调制（PFM）；③ton和T 都可调，改变占空比——混合型。 13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、 ASR的输出量取决于负载电流。 14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的。 15. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电 抗器。 16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用电流截止负反馈。 17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环 流电抗器抑制。 18、采用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱和、饱和、退 饱和三种状态。 二、选择题 1. 带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（ A ） A、零； B、大于零的定值 C、小于零的定值； D、保持原先的值不变 2. 无静差调速系统的PI调节器中P部份的作用是（D ）
1 2013-2014学年度第二学期《电力拖动控制线路与技能训练》期末测试题 班级姓名分数 一、判断（30分） 1、熔断器的额定电流与熔体的额定电流含义相同。（） 2、熔断器的熔断时间随电流的增大而减小。（） 3、在电动机控制线路中，熔断器既可以作短路保护电器使用，也可以作过载保护电器使用。（） 4、熔断器对短路反应灵敏，但对过载反应很不灵敏。（） 5、在照明和电加热电路中，熔断器既可作过载保护也可作短路保护。（） 6、对易燃易爆的工作场合应禁止使用半封闭结构的RC1A系列瓷插式熔断器。（） 7、当熔体的规格过小时，不能轻易改变熔体的规格，更不准随意使用铜丝或铁丝代替熔体。（） 8、压断路器只能起控制电路接通和断开的作用，不能起保护的作用。（） 9、低压断路器中电磁脱扣器的作用是实现失压保护。（） 10、DZ5系列断路器的热脱扣器和电磁脱扣器均设有电流调节装置。（） 11、HK开启式负荷开关没有专门的灭弧装置，因此不适于操作频繁的电路。（） 12、开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上（） 13、组合开关的通断能力较低，不能用来分断故障电路。（） 14、按钮既可以在控制电路中发出指令或信号，去控制接触器、继电器等电器，也可直接控制主电路的通断。（） 15、按钮的安装应牢固，安装按钮的金属板或金属盒必须可靠接地。（） 16、光标按钮可用于需长期通电显示处，兼做指示灯使用。（） 17、当按下然后松开时，其常开触头一直处于闭合接通状态。（） 18、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。（） 19、交流接触器中主要的发热部件是铁心。（） 20、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果（） 21、CJ10系列交流接触器的触头一般采用双断点桥式触头，在触头上装有压力弹簧片，用以消除有害振动。（） 22、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。（） 23、.接触器的常开触头和常闭触头是同时动作的。（） 24、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁。（） 25、带灭弧罩的交流接触器不得在不带灭弧罩或破损的灭弧罩的情况下运行。（） 26、直流接触器的铁心也会因为产生涡流和磁滞损耗而发热，所以也需要用硅钢片叠压制成。（） 27、直流接触器铁心端面不需要嵌装短路环。（） 28、直流接触器的发热以铁心发热为主。（） 29、为了使直流接触器线圈散热良好，常常将线圈做成长由薄的圆筒形。（） 30、在同样电气参数下，熄灭直流电弧比熄灭交流电弧要难。（） 二选择（20分） 1、熔断器串联在电路中主要作（） A短路保护B过载保护C欠压保护 2、一个额定电流等级的熔断器可以配用若干各额定电流等级的熔体，但要保证熔断的额定电流值（）所装熔体的额定电流值。 A大于 B 大于或等于C小于
