引子渡水电站调压井施工
石芭穗著1 工程概况
引子渡水电站位于贵州省织锦县与平坝县交界，为国家“西电东送”工程首批开工发电项目之一，装机容量3×120MW，调压井位于引子渡水电站引水发电洞上平段和压力钢管段之间，调压井深109.424m，井顶部高程为EL1140.5，井底高程为EL1031.076。调压井开挖直径以EL1080.0m为界线，EL1080.0以下开挖直径为20.5m。EL1080.0以上开挖直径为20.1m，砼衬砌完成后直径为18.5m。调压井底部有一阻抗孔，砼板厚2m，阻抗孔过水直径为6.5m。顶部锁口砼高出地面1m。进场公路从调压井井口附近通过，底部通过施工支洞、引水隧洞下游工作面可直达调压井底部。施工支洞和进场公路相连，交通便利。
调压井主要工程量表
2 施工方案选择
引子渡水电站最大的特点就是工期短，引水发电系统总工期为27个月。调压井在今后压力钢管施工中还要作为压力钢管吊运的通道，施工工期更紧。为在确保质量、安全、进度的前提下调压井能尽快完工，为后续工作提供有利的工作条件，经认真研究，决定调压井开挖采用导井法施工，导井采用反井钻机钻孔之后扩孔形成；砼衬砌采用滑模施工，为解决滑模施工中钢筋安装跟不上滑模滑升的问题，决定采用钢筋热墩粗直螺纹形式连接；滑模施工后的工作盘经过改进作为灌浆工作盘，以减少施工投资及节省工期。
3 施工布置
利用场区现有道路直接延伸至调压井井口，底部利用进厂公路、施工支洞作为交通道路。
在调压井井口附近布置2台20 m3移动式空压机供风。主要供开挖时手风钻、喷锚机等设备用风。主管采用3″钢管，支管采用2″胶管。固结灌浆时采用一台20m3移动空压机，将空压机直接拖到调压井井口。
施工用水从业主提供的供水系统引接，在调压井井口下游边坡上设置一个3m3的水池。
供电从业主提供的供电线路上接取使用。配电盘放在调压井附近，调压井开挖下去以后将配电盘移到调压井井口。
调压井井口采用3盏1000W的碘钨灯照明，井内也考虑采用1000W的碘钨灯进行照明，每10米布置一个，掌子面附近布置2～3个。
由于调压井导井与施工支洞贯通，形成通风井，不需再配置通风排烟设备。
在调压井井口周围设置截水沟及集水井，以防止地表水溜入井内，在雨季搭设防雨棚。
拌和站利用进水口拌和站，砼由砼搅拌车运输，通过进场公路到调压井井口卸料。进水口拌和站检修时购买商品砼。
固结灌浆制浆站布置于调压井井口。
井口与施工现场采用对讲机联系，以保证作业的顺利和安全进行。
4 调压井施工
4.1调压井开挖
调压井开挖顺序为调压井明挖→导井开挖→全断面扩挖
4.1.1导井开挖
调压井导井开挖前先进行调压井上部位的土石方明挖施工，在明挖结束后，进行调压井导井开挖施工。
导井开挖先采用LBM—200型反井钻在调压井中心自上而下钻一个直径为213mm 的导向孔到调压井底部，之后在调压井底部将钻头换成牙轮钻头，自下而上将钻孔扩成直径1.4m的圆形导井，再采用人工吊篮法自下而上用手风钻钻孔爆破，将导井直径扩大到4m，作为调压井全断面扩挖时的出碴井。
4.1.2全断面扩挖
导井贯通后，进行调压井全断面扩挖施工。全断面扩挖自上而下进行，手风钻钻孔，火雷管起爆，非电塑料毫秒导爆管雷管实现微差爆破。爆破分2个台阶，台阶宽度分别为5m和3.5m左右，台阶高度相差6m，采用预裂爆破减小爆破振动对围岩的影响。上
80m段孔深4m，下部孔深逐渐减小到2-3m，以减小爆破振动对下部围岩的影响。全断面扩挖8m深后进行调压井开挖锁口施工，锁口完成后再继续向下扩挖。施工人员通过搭设在调压井边壁的螺旋形钢梯上下，设备、材料吊运用卷扬机吊篮吊运。
4.1.3出碴
导井开挖时的石碴凭自重落到调压井底部，经施工支洞利用装载机和20T自卸汽车运出。全断面扩挖的石碴用人工扒碴，经导井溜至调压井底部，然后经施工支洞利用装载机和20T自卸汽车运出，弃至指定碴场。
4.1.4支护工程
该地区岩层薄、强度低，偶有夹泥、溶洞，对于边壁的稳定极为不利。为保证施工安全，调压井开挖时严格按照新奥法的施工程序组织施工。支护面紧跟爆破作业面，利用脚手架钢管制作简易、可移动的施工平台，作为锚杆、排水孔及喷砼施工的平台，每茬炮扒碴完毕后即进行支护。这样既减少了搭架子工作量，又节约了工期、减少了工程投资。
4.2调压井砼衬砌
4.2.1滑模结构
调压井采用液压调平内爬式滑升模板。为便于加工，提高复用率，有足够的强度、刚度，整个滑模设计为钢结构。滑模装置主要由模板、围圈、操作盘，提升架、辅助盘、支撑杆（俗称“爬杆”），液压系统等几部分构成。
滑模结构示意图
在保证质量的前提下，为降低成本，滑模模板采用P3015普通模板组成，为脱模方便，模板按一定锥度设计，上口直径大于设计井径2cm。
围圈主要用来支撑和加固模板，使其形成一个圆筒形整体。围圈采用上、下两道，上围圈距模板上口30cm，下围圈上面距模板下口45cm，上、下两道围圈间距75cm，围圈与模板的连接采用L50×50×5短角钢（20cm）相联，角钢一端打φ12.5mm孔，与模板竖筋上的孔用M12×50螺栓相联，另一端与围圈焊接，围圈支于提升架的横担上。
提升架是滑升模板与工作盘的联系构件，主要用与支撑模板、围圈、滑模工作盘，并且通过安装于其顶部的千斤顶支撑在支撑杆（爬杆）上，整个滑模荷载将通过提升架传递给支撑杆。根据经验，选用“F”型提升架，用单根16#槽钢作立柱，并根据荷载，摩擦力，按偏心受拉构件进行验算。
操作盘（工作盘）是滑模的主要受力构件之一，也是滑模施工的主要工作场地。各构件除满足强度要求外，还应有足够的刚度。操作盘支撑于提升架的主体竖杆上，通过提升架与模板连接成一体，并对模板起着横向支撑作用。为了保证安全节省材料，减轻结构自重，采用轻型桁架梁辐射结构，中间与直径4m，高3m的鼓圈相连，桁架之提升架端以φ25mm圆钢与鼓圈下部相连，形成鼓型结构。为增加桁架的整体稳定性，用∠75×75×8角钢以同心圆的形式在桁架上、下各加固4圈加强筋，盘面铺板采用δ=50mm 木板，盘面必须保持平整。
为便于施工人员随时检查脱模后的砼质量，及时修补砼局部缺陷，扒出预埋件，以及及时对砼表面进行洒水养护，操作盘下方约2.7m处悬挂一辅助盘。辅助盘设计为环行，栈道式，盘宽1.0m，两边设护栏，以φ25圆钢悬吊于桁架梁和提升架下。
支撑杆的下段埋在砼井壁内，上段穿过液压千斤顶的通心孔，承受整个滑模荷载，将其传递给井壁，并作为井壁竖筋的一部分存留在井壁内。
液压系统由19台HM-100型滑模液压滑模千斤顶、高、低压油管及附件组成，组装前检查管路通畅，耐压符合要求，无漏油等情况。
4.2.2钢筋施工
滑模施工的特点是钢筋绑扎、砼浇筑、模板滑升平行作业，连续进行，互相适应。调压井竖向钢筋为φ12圆钢，采用绑扎连接；环向钢筋为φ28螺纹钢，不允许绑扎连接。为解决滑模施工中φ28钢筋焊接安装速度跟不上滑模滑升需要的问题，环向钢筋采用钢筋镦粗直螺纹形式连接，解决了钢筋安装速度较慢的问题。滑模一边滑升一边安装钢筋，竖向钢筋按照下料长度错开接头正常安装，水平钢筋安装超前砼面0.5m。
4.2.3砼施工
在调压井顶部设一1500mm×1200mm的钢桁架梁，做注浆工作盘悬吊梁及安装固定中心线，安装导向轮，悬挂下料管之用。梁上分别设拔杆和挂吊篮，材料、设备由卷扬机通过拔杆吊运，人员由吊篮上下。砼入仓由ф159钢管做成的溜管及铁皮溜桶入仓。为避免高度过高造成砼分离，在溜管和溜桶间设管状缓冲器。
砼浇筑前自上而下用清水冲净井壁上的粉尘，拆除开挖施工时留下的螺旋形钢梯。阻抗孔板及其上部的倒角采用p3015钢模板及木模板立模浇筑，上部井桶采用滑模浇筑。
滑模施工严格遵守分层分片对称浇筑砼，每层砼厚度宜为30cm，与模板上口平时进行滑升。
砼振捣采用插入式振捣器，经常变换振捣方向，避免直接震动钢筋、爬杆及模板，振捣棒插入深度不得超过下层砼内5cm。滑升前该层砼必须振捣完毕，滑升后再进行下一层砼的下料、平仓、振捣，不得滑升后再振捣。模板滑升时禁止振捣。
砼初次浇筑和模板初次滑升按以下步骤进行：第一次浇筑10cm厚减半骨料的砼，接着按分层厚度30cm浇筑2层，厚度达到70cm时，开始滑升3~5cm，检查脱模的砼是否合适。第四层浇筑后滑升5cm，继续浇筑第五层又滑升10~15cm，第六层浇筑后滑升20cm，若无异常现象，便可进行正常浇筑与正常滑升。
滑模的初次滑升要缓慢进行，在此过程中对液压装置、模板结构以及有关设施在负载条件下作全面的检查，发现问题及时处理，待一切正常后方可进行正常滑升。
施工转入正常滑升后，保持连续施工，并根据现场条件确定合理的滑升速度和分层浇筑厚度。调压井施工按正常滑升每次间隔时间1小时，控制滑升15cm。日滑升高度控制在3~3.6m。滑升过程中，设专人观察和分析砼表面情况，确定合适的滑升速度。滑升过程中有专人检查千斤顶上升情况，观察爬杆上的压痕和受力状态是否正常，检查井筒中心线和滑模操作盘的水平度。
当砼脱模后即进行砼表面修整及砼养护工作。砼表面修整在滑模辅助盘上进行，一般用抹子在砼表面做原浆压平或修补，如表面平整亦可不做休整。在滑模辅助盘上设洒水管喷水对井壁进行养护。
4.3 灌浆施工
调压井砼衬砌完毕后将滑模工作盘适当改造，作为调压井固结灌浆的工作盘。工作盘的升降由卷扬机完成。人员上下仍由滑模施工时的吊篮运送。
在调压井底部挖一直径为1.5m、深为1.0m的集水坑，将污水集中起来，用污水泵
将污水抽出洞外集中排泄。对于井壁残留的浆液污痕、底板沉淀的积渣、淤泥，配备专门人员定期进行清理。
制浆站布设在井口处，向井内供浆。设备为1台ZJ-400型高速搅拌机。在制浆站旁边用杉杆搭设了一个能承受30t水泥的储料台存放水泥。钻孔采用4台手风钻钻孔，灌浆采用1台JJS-2B型搅拌槽，1台SGB6-10型灌浆泵，直接对灌浆孔进行施灌。手风钻及JJS-2B型搅拌槽、SGB-10型灌浆泵均放在工作盘上。
4.3.1 灌浆施工
固结灌浆孔采取环间分序、环内加密的方法分两个次序施工，Ⅰ、Ⅱ序孔间隔布置，呈梅花型。固结灌浆钻孔在预留的灌浆管中钻进进行施工，孔深深入围岩5m，排距3.0ｍ，每断面12孔，钻孔垂直于井壁。一序孔施工自下而上进行，一序孔施工完毕后自上而下进行二序孔施工。二序孔施工完毕后进行自下而上进行检查孔施工。检查合格后把设备吊出，将工作盘放到调压井底部拆除。
钻孔按照固结灌浆的顺序进行钻孔，边打边灌。该环固结孔施工完毕后将工作盘提升，进行下一环施工。
固结灌浆孔单孔钻进结束后进行钻孔冲洗，灌浆前采用压力水冲净孔内的岩粉、杂质，直至回水澄清10min后结束，冲洗压力为该孔段最大灌浆压力的80%但不超过1.0MPa；冲洗后按总孔数的5%进行简易压水试验，压力为0.3MPa。
灌浆采用孔口封闭纯压式灌浆法，单孔灌浆。灌浆前设置岩体及砼抬动变位监测孔，在灌浆过程中进行观测和记录，每5～10min读数一次。如果岩体变位大于2mm、砼变位大于0.5mm时，立即降低灌浆压力，直至岩体和砼的变形在上述范围之内。灌浆压力为0.5Mpa。浆液起始水灰比采用0.8：1，依次为0.7：1、0.6：1三个比级，当某一比级水灰比的注入量已达300L时，灌浆压力及注入量均无明显变化时，浆液加浓一级；当注入量大于30L/min时，根据具体情况越级变浆；当灌浆压力保持不变，注入量均匀减小时，或当注入量保持不变，压力均匀上升时，均不得改变水灰比。在规定压力下，注入率小于0.4L/min时，继续灌注30min，灌浆结束。
固结灌浆孔在该部位的灌浆结束3d后进行压水试验检查，检查孔的位置由设计和监理根据施工情况现场布设确定，数量不超过灌浆总孔数的5%，采用单点法全孔一段压水，压水压力为0.3MPa。压水检查孔的标准为q≤3Lu，其孔段合格率应在80%以上。其余孔段的透水率值不超过规定值的50%，且不集中为合格。此外灌浆后由第三方检测岩体的静弹性模量，要求灌浆后岩体的静弹性模量不小于15Gpa，断层裂隙地段不小于
10Gpa。灌浆孔灌浆和检查孔检查结束后，排除孔内的积水及污物，用“压力灌浆封孔法”封孔，将砼段的钢管用M30砂浆封堵且压实抹平,并且将预埋的钢管用电焊割除。封孔灌浆水灰比为0.5：1，压力为该孔段最大灌浆压力。
4.3.2 不良地质段处理
在固结灌浆施工中，有6个孔遇到灌浆耗浆量较大的溶洞，施工时采用灌注0.5:1浓浆或砂浆或加入适量外加剂、间歇、待凝等方法进行处理。由于吸浆过大，施工期间报经设计、监理和SD411联营体技术部同意作了暂停处理；之后我方提出了扩大孔径，灌注水泥砂浆处理方案，报经设计、监理和SD411联营体批准，最后达到了灌浆处理效果，满足了工程质量要求。
5.质量安全措施
(1)经理部成立后建立建全了质量安全管理体系及质量安全管理制度，明确了经理部领导及各部室的职责。在进行施工设计时同时设计质量安全工作，在安排施工生产任务的同时安排质量安全工作，在总结生产工作的同时总结质量安全工作。
(2)各单项施工开工以前，由技术部会同质量安全部对施工单位进行施工技术交底、质量安全要求及措施交底。
(3)对入场职工进行入场教育及培训考核，做到不合格人员不上岗。对职工经常进行安全知识宣传教育，加强职工安全意识。
(4)按照国家的劳动保护法给现场作业人员配备相应的劳保用具，进入施工区的工作人员必须佩戴安全帽。
(5)施工现场设专职安全员及专职质检员，24小时跟班作业，发现不和格现象及时整改，并赋予专职安全员和专职质检员一定的权力。
(6)载人、载物的垂直升降系统必须由专人指挥，专人使用，定期检查、维护。特殊工种由持有相应证件的专人施工。
(7)严格质量、安全奖罚条例。
6 结语
引子渡水电站引水发电洞调压井2001年5月16日开工，2002年4月12日完工，满足了压力钢管2002年5月利用调压井下钢管的要求，为压力钢管安装提供了有力的时间保证。因施工设计方案得当，管理完善，组织得力，施工过程中未发生一起重伤及重伤以上事故，施工质量优良，受到了业主和监理单位的一致好评。施工中采用了反井钻机、滑模、钢筋热墩粗直螺纹连接、砼缓冲器等新技术、新工艺，并取得了一定的成
果。
第一部分引水建筑物 第一章水电站的布置形式及组成建筑物 一、填空题 1．水电站的基本布置形式有_______、__________、__________ 三种，其中坝式水电站分__________、__________、__________等形式。 2．有压引水式水电站由_________________、_________________、 ______________、______________、______________等组成；而无压引水式水电站由_____________、_____________、______________、______________、______________等组成。 3．抽水蓄能电站的作用是___________________________________，包括_________________和_________________两个过程。 4．按其调节性能水电站可分为____________和______________两类。 二、思考题 1．按照集中落差的方式不同，水电站的开发分为几种基本方式？各种水电站有何特点及适用条件？ 2．水电站有哪些组成建筑物？其主要作用是什么？ 3．抽水蓄能电站的作用和基本工作原理是什么？潮汐电站基本工作原理是什么 4．何为水电站的梯级开发？ 第二章水电站进水口及引水建筑物 一、判断题 1．无压引水进水口，一般应选在河流弯曲段的凸岸。( )
2．有压进水口的底坎高程应高于死水位。( ) 3．通气孔一般应设在事故闸门的上游侧。( ) 4．进水口的检修闸门是用来检修引水道或水轮机组的。( ) 5．渠道的经济断面是指工程投资最小的断面。( ) 6．明渠中也会有水击现象产生。( ) 二、填空题 1．水电站的有压进水口类型有______________、______________、 ____________、____________等几种。 2．水电站有压进水口主要设备有______________、______________、 ______________和______________。 3．进水口的事故闸门要求在________中关闭，________中开启；检修闸门在________中关闭，________中开启。 4．水电站的引水渠道称为___________渠道，分_______________渠道和_______________渠道两种。 5．压力前池由____________、_________________、___________、__________________、 ______________________组成。 三、思考题 1．水电站进水口的功用和要求。 2．有压进水口有哪几种型式？其布置特点和适用条件如何？ 3．有压进水口布置有哪些主要设备？其作用和布置要求是什么？ 4．有压进水口位置、高程确定应考虑哪些因素？ 5．有压进水口轮廓尺寸如何考虑？坝式进水口有什么特点？应满足哪些要求？ 6. 无压进水口有哪些特殊问题？
关于移民干部培训工作的思考 摘要：加强干部培训，全面提高移民干部的整体素质，是新形势下移民工作的必然要求和紧迫任务，只有深入了解和把握移民干部培训的基本内涵和特征，建立和完善运行有效的移民干部培训机制，才能切实提高移民干部培训工作的针对性和实效性，推动移民干部培训工作的规范化、制度化和科学化。 关键词：水电开发; 干部素质; 培训机制; 移民工作 自国家西部大开发战略实施以来，随着“西电东送”工程的全面推进和水利水电资源的深度开发，XX省进入了移民搬迁安置的历史高峰时期，移民问题已成为影响和制约工程建设的关键因素。多年来的实践证明，做好移民工作的关键在干部。如何加强干部培训，提高全省移民干部队伍的整体素质，已成为新形势下移民工作的必然要求和紧迫任务。本文从XX省移民工作的实际出发，阐述移民干部培训的重要性和紧迫性，分析移民干部培训工作基本内涵和特征，进一步探索移民干部培训的机制和方法。 1 移民干部培训的必要性和紧迫性 1.1干部培训是水利水电开发的必然要求
2000年11月，国家发展改革委员会在XX省乌江洪家渡、引子渡水电站举行开工典礼，拉开了“西电东送”的序幕。到2010年12月，XX新建、在建大中型水电工程46座，搬迁安置移民37万人;进入“十二·五”，国家支持XX从根本上解决工程性缺水问题，规划建设大中型水库114座、小型水库208座，又将搬迁安置大批水利工程移民。国务院领导曾经说过，工程建设的关键在移民，移民工作的关键在干部。移民工作好不好，直接关系到工程的顺利建设和水利水电事业的可持续发展;移民工作好不好，直接取决于移民工作干部队伍的素质和水平。XX省水利水电大开发、大发展的形势和任务对移民干部队伍建设提出了挑战和要求，必须加强移民干部的理论素养、知识水平、业务本领等培训，才能保证移民干部素质能够适应形势与任务的需要，为移民工作提供可靠的人才支撑。因此，通过培训造就一支熟悉移民业务、精通移民政策、会做移民工作、堪担大任的移民工作队伍，已成为当前XX水利水电工程建设和移民工作的必然要求和重大课题。 1.2干部培训是做好移民工作的基础 为了适应水利水电开发形势的需要，XX省委、省政府高度重视移民机构及其干部队伍建设，2001年组建了正厅级建制的省级移民管理机构，在水电工程移民任务重的市、州、地、县成立了
中铁十九局集团二公司多儿水电站项目经理部
调压井施工方案
本标段引水工程特殊建筑物为调压井，调压井中心桩号：引 0+6313.081，为阻抗式，
高约 41m，圆形结构，开挖内径为 9.6m，挂网喷射砼厚度为 15 cm，钢筋衬砌厚度 65cm，
成形建筑物内径为 8.0m，调压井下端为阻抗式孔口段，与主洞相通，孔口段高度约
7.475m，成形内径约 1.4m，开挖内径为 2.6m，其结构为双层钢筋砼结构衬砌。
第一节 调压井施工总体布置
一、施工注意事项：
1．根据项目部的布署，确保调压井上的施工机械设备、施工用电、施工用水系统畅
通；
2．在各调压井施工中，确保便道畅通；
3．作好施工安全防护措施，制定出各队安全规章制度；
4． 调压井周围按规范要求布设好洞内测量控制网，施工队切实作好桩体保护。
二、调压井施工方案：
调压井采取通过其附近的 GBS 点直接施测建立座标控制网，精确测量调压井中心
桩号，并在调压井工作面附近 50m 内建立平面控制座标网，测量精度不得低于四等水平；
首先对调压井进行覆盖土层开挖，然后采取浅孔爆破技术，进行明石开挖；在调压井井
身段开挖中，采取导井开挖，实行光面爆破技术，利用钢架结构配合卷扬机进行垂直出
渣，弃渣运输采用自卸汽车直接运至弃渣场；开挖过程中，按设计进行强支护；砼衬砌
采取自制滑模自下而上进行整体衬砌施工。
三、调压井施工流程：
调压井中心桩号测量 调压井附近建立平面座标控制网 覆盖土层开挖
明石开挖
导井开挖
调压井扩挖 喷锚支护
第二节 调压井测量
砼衬砌
一、测量投入仪器：
调压井座标控制测量采用日本托普康公司生产的（GTS-311）2〃级电子全站仪进行 施测，水准测量采用上海生产的 C32Ⅱ型自动安平水准仪进行施测。 二、测量方法及步骤：
第 1 页 共 18 页
东方市污水处理厂污水深海排放工程 调压井施工方案 编制： 审核： 批准： 广州打捞局东方市污水处理厂污水深海排放工程经理部 2019年04月
目录 一、概述 (3) 1.1 编制依据 (3) 1.2 编制原则 (3) 1.3 主要引用规范和标准 (4) 1.4 工程概况 (4) 1.4.1 工程位置 (4) 1.4.2地质 (5) 二、施工组织 (6) 2.1 项目组织机构 (6) 2.2 调压井施工主要人员 (6) 2.3 调压井土方开挖施工主要设备 (7) 三、工艺流程 (7) 3.1 施工工艺流程 (7) 四、调压井土方开挖设计 (8) 4.1 断面设计 (8) 4.2 平面设计 (9) 五、施工准备及测量放样 (9) 5.1 准备 (9) 5.2 测量仪器配置 (9) 5.3测量质量控制 (10) 六、钢板桩施工 (10) 6.1 概述 (10) 6.2 钢板桩进场 (10) 6.3 钢板桩插打 (11) 七、调压井土方开挖施工 (11) 7.1土方开挖概述及施工部署 (11) 7.2 土方开挖 (12) 7.3 钢板桩拔除 (13) 八、调压井施工 (13) 8.1、钢筋工程 (13) 8.2、模板工程 (14) 九、环保保护控制措施 (16) 9.1 现场施工环境保护 (16) 十、安全管理措施 (16) 10.1建立安全保证体系 (16) 10.2制定安全管理计划即规章制度 (16) 10.3安全技术交底 (17)
10.4安全制度落实 (17) 10.5防火安全措施 (17) 10.6施工现场强制性安全要求 (17) 10.7 现场施工应急预案 (18)
引子渡水电站优化设计过程和体会 【内容摘要】 引子渡水电站优化设计过程和体会，1工程概况，引子渡水电站位于乌江南源，平坝与织金两县交界的三岔河上，为乌江干流规划中的11个梯级电站之一，2优化设计过程， 2、1规划设计阶段，1987年3月，我院会同长江流域规划办公室共同编制完成了《乌江干流规划报告》，正式将引子渡水电站纳入乌江干流规划11个梯级中的第二级，⑴乌江及沿岸地区综合开条件较好，⑵乌江干流水资源开发以发电为主，其次航运，⑶梯级开发方案可按普定、引子渡、洪家渡、东风、索风营、乌江渡、构皮滩、思林、沙砣、彭水10个梯级考虑，大溪口梯级待三峡水库正常蓄水确定后另行考虑，⑷乌江渡坝址以下至河口航道远景暂按4级考虑，近期按5级考虑，规划初步确定了开始方式、坝型及装机容量，为下步工作打下了基础， 2、2预可行性研究阶段。 引子渡水电站优化设计过程和体会1 工程概况引子渡水电站位于乌江南源，平坝与织金两县交界的三岔河上，为乌江干流规划中的11个梯级电站之一。该工程以发电为主，兼顾其他，枢纽由混凝土面板堆石坝、左岸溢洪道、右岸引水系统、发电厂房和开关站等水工建筑物组成。最大坝高12 9、5 m，水库总库容
5、31亿m3，库区淹没耕地8590、44亩，移民5093人；电站安装3台120 MW水轮机组，年均发电 9、78亿km·h，工程总投资（动态）1 5、93亿元人民币。 引子渡水电站由贵州黔源电力股份有限公司筹资建设，国家电力公司贵阳勘测设计研究院设计，可行性研究报告于1999年10月通过国家经贸委会同贵州省计委审查，2000年4月国家计委批准立项，作为国家实施西部大开发战略中“西电东送”的首批开工项目，于2000年11月8日正式宣布开工。并于2001年10月16日一次截流成功，2002年5月混凝土面板堆石坝填至1 033 m 高程，可挡50年一遇全年洪水，目前正朝着2003年5月首台机组发电而努力奋斗。 2 优化设计过程 2、1 规划设计阶段为了合理利用和开发水利资源，引子渡至普定河段的开发方式从五年代起就开始进行研究，1980年电力部水电总局正式给我院下达了乌江规划补充工作任务，1981年4月和11月先后提交了《乌江渡以上梯级复勘报告》和《三岔河引子渡水电站1/10000地质测绘报告》。于1982年12月提出了《贵州省乌江上游规划报告》。初选引子渡坝址。1985年5月水电部水利水电建设总局再次组织复查，确认我院初选坝址，该阶段初定水库正常蓄水位1 088 m（黄海高程），混凝土重力坝，坝后厂房装机4×40 MW。
华电集团公司成员单 位名单 Revised on November 25, 2020
中国华电集团公司成员单位名单： 一、全资企业(5户) 1中国华电工程（集团）公司 2山东黄岛发电厂（1#2#机） 3密云水电厂 4苏州国家高新技术产业开发区望亭发电有限公司5大龙发电厂 二、内部核算企业(43户) 1北京第二热电厂 2北京第三热电厂 3石家庄水力发电总厂 4石家庄热电厂 5哈尔滨热电厂 6牡丹江发电厂 7牡丹江第二发电厂(非经营) 8佳木斯发电厂 9富拉尔基发电总厂 10望亭发电厂 11乌溪江水力发电厂 12艮山门发电厂 13杭州闸口发电厂
14福建永安火电厂 15福建漳平电厂 16福建省厦门电厂 17福建省古田溪水力发电厂 18福建省邵武电厂 19福建省南靖船场溪水力发电厂20福建省龙岩电厂 21福建省华安水力发电厂 22福建省安砂水力发电厂 23福建省池潭水力发电厂 24福建省福州电厂 25湄洲湾电厂运行分公司 26富水水力发电厂 27黄石电厂 28湖北省武昌热电厂 29湖北省青山热电厂 30宝珠寺水力发电厂 31宜宾发电总厂 32攀枝花发电公司 33内江发电总厂 34五通桥发电厂 35磨房沟发电厂
36苇湖梁发电厂 37清镇发电厂 38遵义发电总厂 39云南省以礼河发电厂 40云南省昆明发电厂 41云南省巡检司发电厂 42云南省绿水河发电厂 43云南省石龙坝发电厂 三、控股企业47户 1新疆喀什发电有限责任公司(在建) （%）2哈密天光发电有限责任公司(在建) （%）3新疆苇湖梁发电有限责任公司（%） 4四川广安发电有限责任公司（%） 5四川宜宾发电有限责任公司(在建) （%）6福建漳平发电有限公司（%） 7陕西蒲城发电有限责任公司（%） 8河北热电有限责任公司（在建）（%） 9四川黄桷庄发电有限责任公司（%） 10福建闽能水电开发有限公司（%） 11杭州半山发电有限公司（%） 12成都三源热力有限责任公司（%）
.. . … 水电站课程设计 计算书
目录 一、设计课题3 二、设计资料及要求3 1、设计资料见《课程设计指导书、任务书》3 2、设计要求3 三、调压井稳定断面的计算4 1、引水道的水头损失计算4 （1）局部水头损失计算4 （2）沿程水头损失计算5 2、引水道的等效断面面积计算7 3、调压井稳定断面计算8 四、调压井水位波动计算8 1、最高涌波水位计算8 1）、当丢弃负荷：30000~0KW时，采用数解法8 2）、当丢弃负荷为45000~15000时，采用图解法：9
2、最低涌波水位12 1)丢弃负荷度为30000——0KW时（数解法）12 2）增加负荷度为30000----45000KW时（两种方法）13 五．调节保证计算16 1、检验正常工作情况下的水击压力16 2、检验相对转速升高是否满足规要求18 六、参考文献18 七、附图:19 附图1:丢弃负荷时调压井水位波动图19 附图2:增加负荷时调压井水位波动图19 一、设计课题：水电站有压引水系统水力计算。 二、设计资料及要求 1、设计资料见《课程设计指导书、任务书》； 2、设计要求： （1）对整个引水系统进行水头损失计算； （2）进行调压井水力计算求稳定断面； （3）确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）进行机组调节保证计算，检验正常工作状况下水击压力、转速相对值升高是否满足规要求。
三、调压井稳定断面的计算 1、引水道的水头损失计算 （1）局部水头损失计算表 局部水头损失采用如下公式计算： 2 22 2g 2g h Q ξ υξω==局局局 表1局部水头损失计算表
调压井施工方案 本标段引水工程特殊建筑物为调压井，调压井中心桩号：引0+6313.081，为阻抗式，高约41m，圆形结构，开挖内径为9.6m，挂网喷射砼厚度为15 cm，钢筋衬砌厚度65cm，成形建筑物内径为8.0m，调压井下端为阻抗式孔口段，与主洞相通，孔口段高度约7.475m，成形内径约1.4m，开挖内径为2.6m，其结构为双层钢筋砼结构衬砌。 第一节调压井施工总体布置 一、施工注意事项： 1．根据项目部的布署，确保调压井上的施工机械设备、施工用电、施工用水系统畅通； 2．在各调压井施工中，确保便道畅通； 3．作好施工安全防护措施，制定出各队安全规章制度； 4．调压井周围按规范要求布设好洞内测量控制网，施工队切实作好桩体保护。 二、调压井施工方案： 调压井采取通过其附近的GBS点直接施测建立座标控制网，精确测量调压井中心桩号，并在调压井工作面附近50m内建立平面控制座标网，测量精度不得低于四等水平；首先对调压井进行覆盖土层开挖，然后采取浅孔爆破技术，进行明石开挖；在调压井井身段开挖中，采取导井开挖，实行光面爆破技术，利用钢架结构配合卷扬机进行垂直出渣，弃渣运输采用自卸汽车直接运至弃渣场；开挖过程中，按设计进行强支护；砼衬砌采取自制滑模自下而上进行整体衬砌施工。 三、调压井施工流程： 调压井中心桩号测量调压井附近建立平面座标控制网覆盖土层开挖 明石开挖导井开挖调压井扩挖喷锚支护砼衬砌 第二节调压井测量 一、测量投入仪器： 调压井座标控制测量采用日本托普康公司生产的（GTS-311）2〃级电子全站仪进行施测，水准测量采用上海生产的C32Ⅱ型自动安平水准仪进行施测。 二、测量方法及步骤： 1.测量准备工作 ①进行调压井测量工作前，首先进行调压井附近的GBS导线点（AS12、AS13、AS14、AS15）校核。 ②根据GBS导线点采取交会测量方法直接进行调压井中心座标控制测量，中心

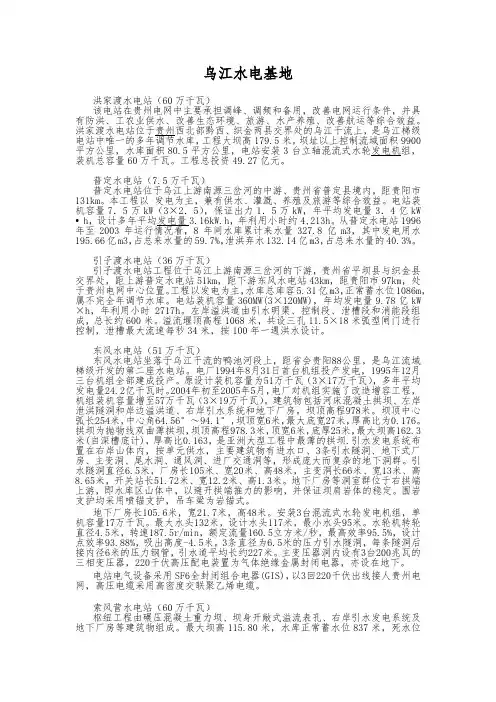

乌江水电基地 洪家渡水电站（60万千瓦） 该电站在贵州电网中主要承担调峰、调频和备用，改善电网运行条件，并具有防洪、工农业供水、改善生态环境、旅游、水产养殖、改善航运等综合效益。洪家渡水电站位于贵州西北部黔西、织金两县交界处的乌江干流上，是乌江梯级电站中唯一的多年调节水库，工程大坝高179.5米，坝址以上控制流域面积9900平方公里，水库面积80.5平方公里，电站安装3台立轴混流式水轮发电机组，装机总容量60万千瓦。工程总投资49.27亿元。 普定水电站（7.5万千瓦） 普定水电站位于乌江上游南源三岔河的中游、贵州省普定县境内，距贵阳市131km。本工程以发电为主，兼有供水、灌溉、养殖及旅游等综合效益。电站装机容量7．5万kW（3×2．5），保证出力1．5万kW，年平均发电量3．4亿kW?h，设计多年平均发电量3.16kW.h，年利用小时约4,213h。从普定水电站1996年至2003年运行情况看，8年间水库累计来水量327.8亿m3，其中发电用水195.66亿m3，占总来水量的59.7%，泄洪弃水132.14亿m3，占总来水量的40.3%。 引子渡水电站（36万千瓦） 引子渡水电站工程位于乌江上游南源三岔河的下游，贵州省平坝县与织金县交界处，距上游普定水电站51km，距下游东风水电站43km，距贵阳市97km，处于贵州电网中心位置。工程以发电为主，水库总库容5.31亿m3，正常蓄水位1086m，属不完全年调节水库。电站装机容量360MW(3×120MW)，年均发电量9.78亿kW×h，年利用小时2717h。左岸溢洪道由引水明渠、控制段、泄槽段和消能段组成，总长约600米。溢流堰顶高程1068米，共设三孔11.5×18米弧型闸门进行控制，泄槽最大流速每秒34米，按100年一遇洪水设计。 东风水电站（51万千瓦） 东风水电站坐落于乌江干流的鸭池河段上，距省会贵阳88公里，是乌江流域梯级开发的第二座水电站。电厂1994年8月31日首台机组投产发电，1995年12月三台机组全部建成投产。原设计装机容量为51万千瓦（3×17万千瓦），多年平均发电量24.2亿千瓦时。2004年初至2005年5月，电厂对机组实施了改造增容工程，机组装机容量增至57万千瓦（3×19万千瓦）。建筑物包括河床混凝土拱坝、左岸泄洪隧洞和岸边溢洪道、右岸引水系统和地下厂房。坝顶高程978米。坝顶中心弧长254米，中心角64.56°～94.1°，坝顶宽6米，最大底宽27米，厚高比为0.176。拱坝为抛物线双曲薄拱坝，坝顶高程978.3米，顶宽6米，底厚25米，最大坝高162.3米(自深槽底计)，厚高比0.163，是亚洲大型工程中最薄的拱坝.引水发电系统布置在右岸山体内，按单元供水，主要建筑物有进水口、3条引水隧洞、地下式厂房、主变洞、尾水洞、通风洞、进厂交通洞等，形成庞大而复杂的地下洞群。引水隧洞直径6.5米，厂房长105米、宽20米、高48米，主变洞长66米、宽13米、高8.65米，开关站长51.72米、宽12.2米、高1.3米。地下厂房等洞室群位于右拱端上游，即水库区山体中，以避开拱端推力的影响，并保证坝肩岩体的稳定。围岩支护均采用喷锚支护，吊车梁为岩锚式。 地下厂房长105.6米，宽21.7米，高48米。安装3台混流式水轮发电机组，单机容量17万千瓦。最大水头132米，设计水头117米，最小水头95米。水轮机转轮直径4.5米，转速187.5r/min，额定流量160.5立方米/秒，最高效率95.5%，设计点效率93.88%，吸出高度-4.5米。3条直径为6.5米的压力引水隧洞，每条隧洞后接内径6米的压力钢管，引水道平均长约227米。主变压器洞内设有3台200兆瓦的三相变压器，220千伏高压配电装置为气体绝缘金属封闭电器，亦设在地下。 电站电气设备采用SF6全封闭组合电器(GIS)，以3回220千伏出线接人贵州电网，高压电缆采用高密度交联聚乙烯电缆。 索风营水电站（60万千瓦）
