AB-罗克韦尔-PowerFlex753变频器调试步骤

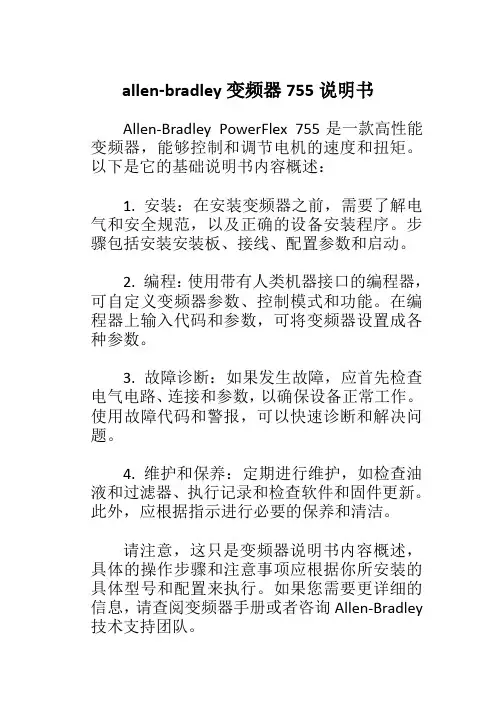

allen-bradley变频器755说明书
Allen-Bradley PowerFlex 755是一款高性能变频器，能够控制和调节电机的速度和扭矩。

以下是它的基础说明书内容概述：
1. 安装：在安装变频器之前，需要了解电气和安全规范，以及正确的设备安装程序。

步骤包括安装安装板、接线、配置参数和启动。

2. 编程：使用带有人类机器接口的编程器，可自定义变频器参数、控制模式和功能。

在编程器上输入代码和参数，可将变频器设置成各种参数。

3. 故障诊断：如果发生故障，应首先检查电气电路、连接和参数，以确保设备正常工作。

使用故障代码和警报，可以快速诊断和解决问题。

4. 维护和保养：定期进行维护，如检查油液和过滤器、执行记录和检查软件和固件更新。

此外，应根据指示进行必要的保养和清洁。

请注意，这只是变频器说明书内容概述，具体的操作步骤和注意事项应根据你所安装的具体型号和配置来执行。

如果您需要更详细的信息，请查阅变频器手册或者咨询Allen-Bradley 技术支持团队。

AB起升参数表优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。

等到61为0时，优化完成。

再设199=1保存。

变频器断电在设置其他参数，输其它参数前196设为2。

ESC+ ALT + +/-进入参数表。

参数号参数值参数名称说明Motor control:电机控制41Motor NP Volts电机铭牌电压42Motor NP FLA电机铭牌满负载电流43Motor NP Hertz电机铭牌频率44Motor NP RPM电机铭牌每分钟转速45Motor NP Power电机铭牌功率48 1.8Motor OL Factor电机过载倍数496Motor Poles电机磁极对数P=60f/n534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制5555HZ Maximum Freq设置变频器输出频率最大值56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1571Flux Up Mode磁通建立方式 1为自动 0为手动580.07xp Flux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍611,2Autotune自整定电机优化:静态为1，动态为2Speed control:速度控制790Speed Units速度显示单位 0为HZ 1为RPM801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度814Minimum Speed最小速度8250Maximum Speed最大速度832Overspeed Limit超速限制值按9011Speed Ref A Sel速度基准A选择 11为预置速速19311Speed Ref B Sel速度基准B选择 11为预置速度1变频器面板中间会出现数字框1017一档 001根据程序设定10250四档 010根据程序设定输入103010420二档 100根据程序设定此时面板第一排是参数组名41105010635三档 110根据程序设定修改参数：按数字键或上下键将修改的参数数值输入1070要修改或查看改其它参数组按1402Accel Time 1加速时间1Dynamic control 动态控制1422Decel Time 1减速时间1修改56组和238组参数时，先进行上述操作进入该组参数1465S Curve %S曲线时间 设置减速时间和减速时间的百分比153-300%Regen Power Limit 再生能量限制值 设置电机传送到直流母线所允许的最大功率限制值按切换至对应组数，如bit51551Stop Mode A停机模式A:1为斜坡运行1613Bus Reg Mode A母线调节器模式A:3为动态制动以上任何步骤中都可按返回上步操作1631DB Resistor Type动态制动电阻类型：1为外部电阻器294.010Control SW Ver控制软件版本Utility 实用1962Param Access Lvl参数访问级别 1为高级 2为保留 3为风机/泵 4为高级风机/泵变频器报故障时的面板显示如：1971Reset To Defalts恢复至缺省值 1为工厂设定值（参数196,201,202,600除外）1991Save To User Set保存到用户参数组238bit8,12=1Fault Config 1故障组态1 BIT8=1为内部相丢失使能 BIT12=1为外部相丢失使能2401Fault Clear1为清除故障 2为清除故障列表该故障代码为F5，参照变频器说明书第4章查看故障代码对应的故障原因和处理方法解决问题3618Digital In1 Sel数字量输入1选择 8为正向运行3629Digital In2 Sel数字量输入2选择 9为反向运行3630Digital In3 Sel数字量输入3选择 0为未使用36417Digital In4 Sel数字量输入4选择 速度选择336516Digital In5 Sel数字量输入5选择 速度选择236615Digital In6 Sel数字量输入6选择 速度选择13804（600相关）Digital Out1 Sel数字量输出1选择 4 为运行3841Digital Out2 Sel数字量输出2选择 1 为故障3881Digital Out3 Sel数字量输出3选择 1 为故障5451000输入相丢失检测54650输出相丢失检测Input&Output 输入与输出变频器面板按顺序按面板上的ESC+ ALT + +/-进入参数表。

真理惟一可靠的标准就是永远自相符合。

土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

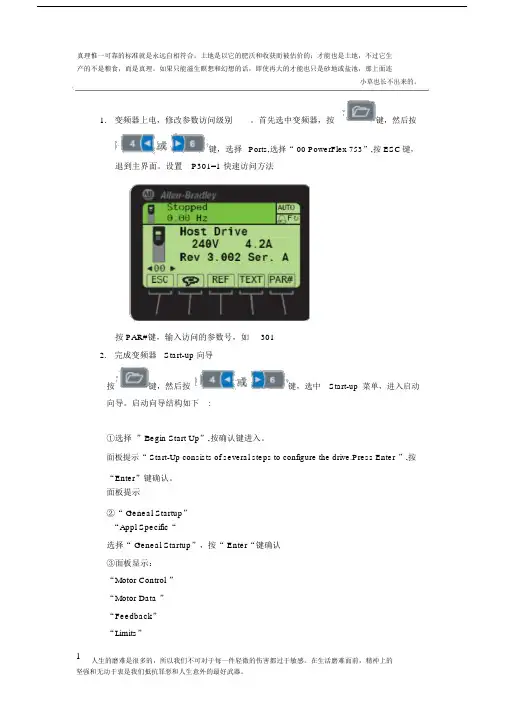

1.变频器上电，修改参数访问级别。

首先选中变频器，按键，然后按键，选择Ports,选择“ 00 PowerFlex 753”,按 ESC键，退到主界面。

设置P301=1 快速访问方法按 PAR#键，输入访问的参数号，如3012.完成变频器Start-up 向导按键，然后按键，选中Start-up菜单，进入启动向导。

启动向导结构如下:①选择”Begin Start Up”,按确认键进入。

面板提示“ Start-Up consists of several steps to configure the drive.Press Enter ”,按“Enter”键确认。

面板提示②“ Geneal Startup”“Appl Specific“选择“ Geneal Startup”，按“ Enter“键确认③面板显示：“Motor Control ”“Motor Data ”“Feedback”“Limits”产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

“Ref Ramp Stop““I/O”顺序选择以上菜单进入④选择”Motor Control ”菜单，面板显示”This section select the type of Motor Control the drive will use.PressEnter”,按“ Enter”键确认面板显示：“Please Select:Sensorless VectV/HzFlux Vector”对于原料变频器，选择“Sensorless Vect”无速度传感器矢量，对于烧结机一台变频器带两台电机应用，选择“V/Hz”⑤“Motor Control 设”置完成后，选择“M otor Data ”,按“ Enter”确认变频器面板显示“Edit Motor NP Volts ”“400 VAC”按”Enter”确认⑥变频器面板显示“Select type of power units shown on motor nameplateHPKW”选择”KW”，按“ Enter”键确认⑦ 变频器面板显示“Edit Motor NP PowerXX KW”,输入电机额定功率（使用软按键，删除原有显示值再输入电机功率值），按”Enter”键确认⑧ 变频器面板显示“Edit Motor NP Amps ”产的不是粮食，而是真理。

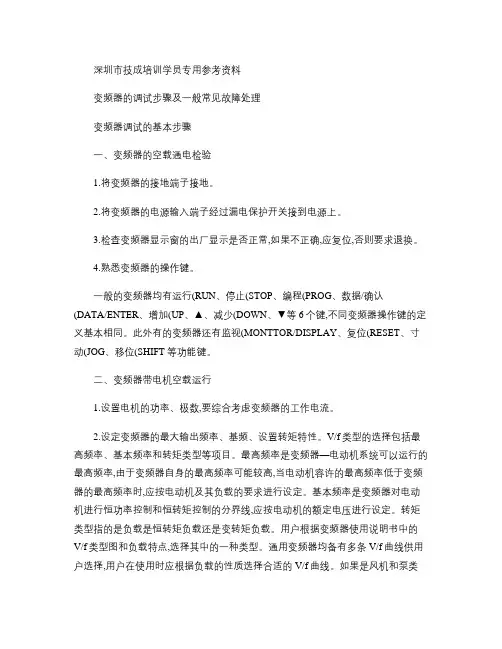

深圳市技成培训学员专用参考资料变频器的调试步骤及一般常见故障处理变频器调试的基本步骤一、变频器的空载通电检验1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常,如果不正确,应复位,否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行(RUN、停止(STOP、编程(PROG、数据/确认(DATA/ENTER、增加(UP、▲、减少(DOWN、▼等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONTTOR/DISPLAY、复位(RESET、寸动(JOG、移位(SHIFT等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

V/f类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率,由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的V/f类型图和负载特点,选择其中的一种类型。

通用变频器均备有多条V/f曲线供用户选择,用户在使用时应根据负载的性质选择合适的V/f曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300变频器则为用户提供两种选择:自行设定和自动转矩提升。

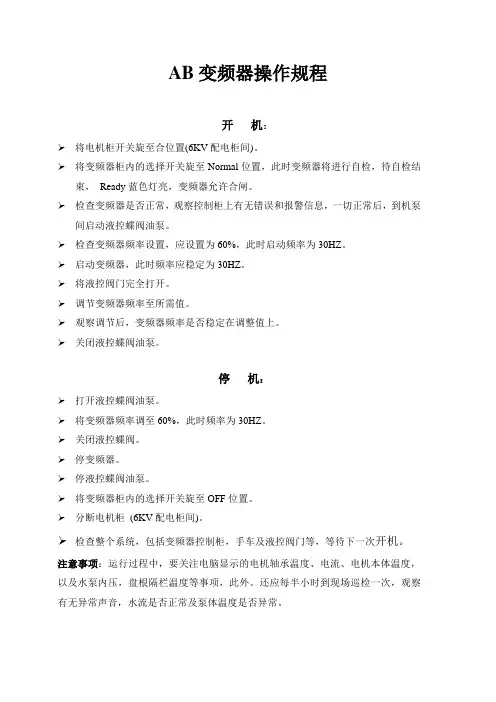

AB变频器操作规程
开机：
将电机柜开关旋至合位置(6KV配电柜间)。

将变频器柜内的选择开关旋至Normal位置，此时变频器将进行自检，待自检结束，Ready蓝色灯亮，变频器允许合闸。

检查变频器是否正常，观察控制柜上有无错误和报警信息，一切正常后，到机泵间启动液控蝶阀油泵。

检查变频器频率设置，应设置为60%，此时启动频率为30HZ。

启动变频器，此时频率应稳定为30HZ。

将液控阀门完全打开。

调节变频器频率至所需值。

观察调节后，变频器频率是否稳定在调整值上。

关闭液控蝶阀油泵。

停机：
打开液控蝶阀油泵。

将变频器频率调至60%，此时频率为30HZ。

关闭液控蝶阀。

停变频器。

停液控蝶阀油泵。

将变频器柜内的选择开关旋至OFF位置。

分断电机柜(6KV配电柜间)。

检查整个系统，包括变频器控制柜，手车及液控阀门等，等待下一次开机。

注意事项：运行过程中，要关注电脑显示的电机轴承温度、电流、电机本体温度，以及水泵内压，盘根隔栏温度等事项，此外。

还应每半小时到现场巡检一次，观察有无异常声音，水流是否正常及泵体温度是否异常。

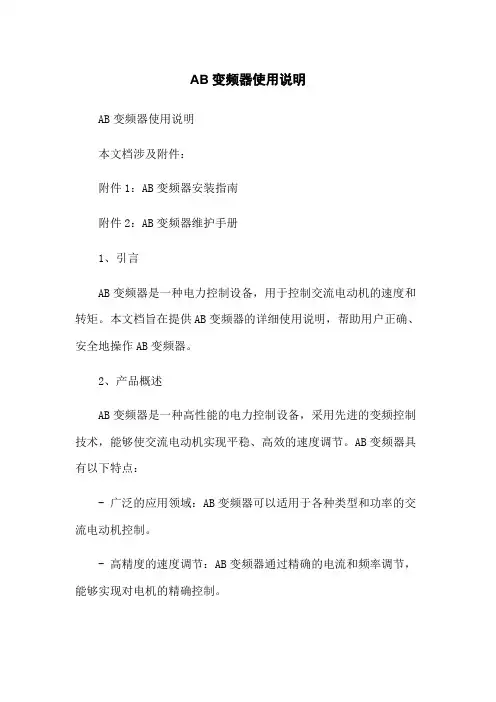

AB变频器使用说明AB变频器使用说明本文档涉及附件：附件1：AB变频器安装指南附件2：AB变频器维护手册1、引言AB变频器是一种电力控制设备，用于控制交流电动机的速度和转矩。

本文档旨在提供AB变频器的详细使用说明，帮助用户正确、安全地操作AB变频器。

2、产品概述AB变频器是一种高性能的电力控制设备，采用先进的变频控制技术，能够使交流电动机实现平稳、高效的速度调节。

AB变频器具有以下特点：- 广泛的应用领域：AB变频器可以适用于各种类型和功率的交流电动机控制。

- 高精度的速度调节：AB变频器通过精确的电流和频率调节，能够实现对电机的精确控制。

- 多种保护功能：AB变频器内置多种保护功能，如过载保护、短路保护等，保证设备的安全运行。

3、安装与调试3.1 安装步骤：1) 将AB变频器与电动机适配，确保连接稳固。

2) 连接变频器的电源线，注意接线正确、牢固。

3) 连接控制信号线，确保与控制系统正常连接。

4) 接地变频器，确保安全接地。

5) 检查所有连接，确保无松动或接触不良。

6) 开始通电测试，确保变频器正常工作。

3.2 调试步骤：1) 设置变频器的初始参数，如额定电流、额定频率等。

2) 调节变频器的控制方式，如速度闭环控制、矢量控制等。

3) 进行电机的定子参数自整定，确保电机参数准确。

4) 逐步调整电机的速度设定值，观察性能是否正常。

5) 调试完毕后，保存参数设置，并进行最终测试。

4、操作说明4.1 主界面介绍：AB变频器的主界面分为以下几个部分：- 参数调节区：用于调节AB变频器的工作参数，如电流、频率等。

- 运行状态区：显示电机的运行状态，如电流、转速等。

- 错误报警区：当发生错误或故障时，会在该区域显示相应的报警信息。

4.2 操作流程：1) 打开AB变频器电源开关，待变频器启动后，进入主界面。

2) 根据需要，调节参数调节区的参数，如设定电流、频率等。

3) 启动按钮，开始电机的运行。

4) 在运行过程中，可以根据需要进行参数调整或停止电机运行。

罗克韦尔变频器简易操作说明1：介绍罗克韦尔变频器是一种用于控制电机速度和转矩的设备。

本文档将提供关于罗克韦尔变频器的简易操作说明，以帮助用户快速熟悉和使用该设备。

2：罗克韦尔变频器的基本组成2.1 主控单元：控制罗克韦尔变频器的核心部件，包括输入和输出接口。

2.2 电源模块：为变频器提供稳定的电源供应。

2.3 控制面板：用于设置和调整变频器的参数和功能。

2.4 散热器：用于散热，确保变频器正常工作。

3：变频器的安装和连接3.1 安装：将变频器固定在合适的位置，确保通风良好，避免振动和潮湿环境。

3.2 电气连接：将变频器与电源和电机正确地连接起来，确保电气接线安全可靠。

4：变频器的参数设置4.1 输入和输出参数：根据实际需求，设置变频器的输入和输出参数，如电压、频率、转矩等。

4.2 控制模式：选择合适的控制模式，如速度控制、转矩控制或位置控制。

4.3 过载保护：设置合适的过载保护参数，避免电机过载损坏。

4.4 通信设置：如果需要与外部设备进行通信，设置相应的通信参数。

5：变频器的操作5.1 启动和停止：通过控制面板上的按钮或外部信号触发器，启动和停止变频器。

5.2 调速：根据需要，通过控制面板上的旋钮或输入信号调整电机的速度。

5.3 频率反馈：可以选择使用外部传感器或自动频率反馈功能，实时监测电机的转速。

5.4 报警处理：如果出现异常情况或故障，根据报警信息进行相应的处理和维修。

6：附件本文档涉及的附件有：- 罗克韦尔变频器操作手册- 罗克韦尔变频器安装图纸- 罗克韦尔变频器示例程序7：法律名词及注释7.1 变频器：Variable Frequency Drive，简称VFD，是一种电力电子设备，用于控制交流电机的转速和转矩。

7.2 散热器：Heat Sink，用于散热的装置，通过增加散热面积来提高散热效果。

7.3 过载保护：Overload Protection，一种保护电机不被过载损坏的措施，通常通过监测电机电流来实现。

1，介绍变频器2，介绍转换模块3，介绍参数设置方法变频器使用指南一，P owerFlex70变频器介绍和启动举例PowerFlex 70变频器是Allen-Bradley公司出品的最新PowerFlex家族变频器的重要一员，该变频器基于三层网络的控制系统，除了常规的人机面板控制和外设控制设备控制之外，还可以通过控制网，以太网和设备网进行网络控制。

具有强大的网络控制功能。

本指南主要介绍常规的变频器使用和通过控制网进行控制。

通过本指南可以实现变频器常用的控制设计，实现大部分的控制要求。

由于篇幅有限，对于更深入的设置和控制要求就不具体分析，这些可以通过查阅变频器的参数列表来进行个人的设置。

（1）变频器的主要运行参数介绍要实现对变频器的控制，设置变频器的参数是必不可少的。

要控制变频器的各种状态都可以通过参数的设置来实现。

PowerFlex 70变频器拥有387个参数，可以满足各种控制要求。

控制能力非常强大。

本指南不可能详细说明到所有参数，所以只能通过大部分常用的参数来说明基本用法。

下面是常用参数的列表。

PowerFlex 70变频器相关参数（2）变频器的常用启动方法举例例子一：控制电动机运行在下面的曲线。

其中最大频率为50Hz，加速时间8s，减速时间5s。

启动方法：由于变频器上电后会默认为自动方式，即通过PLC控制方式来操作。

要用人机面板来启动，必须先改为手动。

按下面板上的Alt，再按▼就可以把控制模式改为手动。

参数设置如下：1，选择Parameter这一项后按回车键，输入90后回车，就进入了参数90的设置，把参数90的值设置为11，即速度参考值为预置速度1，当然也可以选择其他的速度参考值，如外设模拟量输入或者是通信输入。

2，同理，选择参数101（预置速度1），将它的数值改为50，即电机会加速到预置速度1，频率为50Hz3，选择参数140（加速时间），改为8s，选择参数142（减速时间）改为5s4，选择参数81（最小速度）改为0，选择参数82（最大速度），改为505，到这里，设置完毕，按Esc退出设置。

罗克韦尔变频器简易操作说明图1 图2变频器的操作面板如图1和图2。

图1中有上下左右和中间共5个键，上下键分别为使设置的数值增加或减少的键，左边的键是退出键，即设置好之后，可以一步一步的按下该键退出设置程序。

右边的键为确认键，即通过上下键修改好数值后，按下该键进行确认，确认后修改方能生效。

中间的键为选择位键。

若要修改某一数值或者变量，必须在该数值或者变量闪烁的情况下才能修改。

哪一位闪烁，表明通过上下键可以修改哪一位。

修改之后必须按下确认键，该位不再闪烁后，表明修改成功。

如果我们需要把参数P106的值由0改为2，需要这样操作：1、按下或者键，将出现d001，此时d在闪烁，需要把d改为P，通过上下键寻找P，可以找到P101,此时P在闪烁，按下键进行确认，此时P停止闪烁，而1在闪烁，通过键使P101变为P102，再次按下键，出现一个数值，这个数值即为P102的值，默认的是0，如果没有闪烁，表明不能修改，再次按下或者键，使该位数值闪烁，通过键使之变为想要的数值，例如2，按下进行确认（切记）。

确认后该位数值不再闪烁，表明修改成功，通过键一步一步退出修改，即可。

如果要改变的某个参数的数值是个3位数210，而我们需要把它改为290，在修改之前，闪烁的数字是0，如果此时直接按下键，需要一直按着，直到210增加到290，比较费时，此时可以直接按下中间的键，使闪烁的数字由位0向左移动到位1，然后再按下使1增加到9，再按下键进行修改确认，数字不再闪烁即为确认成功。

图2中的所有键均为在手动模式下有效.为启动按钮，为停止按钮，为电机运行方向转向按钮，以上按钮均需在P106为0时有效，当P106为2或者3时为自动，该面板上的按键不起作用，需要按照上面的操作步骤进行参数修改。

为速度调节旋钮，在P108为0时有效。

当P108为4时为自动，该面板上的按键不起作用，需要按照上面的操作步骤进行参数修改。

附：参数设置表在进行下列操作前，要停止变频器！！1、P101、P102、P103分别为电机铭牌上的额定电压、频率、过载电流（额定电流的1.2—1.5倍）。

AB变频器操作说明一、前言二、安全注意事项1.在操作AB变频器之前，请确保已经阅读变频器的用户手册，并且理解相关操作和安全注意事项。

2.不要在操作过程中碰触变频器的内部部件，以免发生触电事故。

3.在操作变频器之前，请先切断电源供应，以确保安全。

4.需要负载转矩过程中，应尽量避免变频器超过额定电流使用，以免发生过载现象。

三、安装步骤1.将AB变频器安装在干燥、通风良好的位置，远离高温、潮湿和腐蚀性气体的环境。

2.将变频器固定到支架或墙上，使用螺丝固定好，确保变频器稳定。

3.连接变频器的电源线，确保色标正确，接地线和保护线连接好。

4.连接变频器控制信号线，如启停、正反转等信号线。

5.连接电机线路，确保电机线路正确连接。

四、操作说明1.打开电源开关，变频器屏幕上显示正常。

2.设置各项参数，如功率、频率、转速等。

可以根据实际需要，按照变频器手册的说明进行设置。

3.调整变频器的启停信号，根据实际需要进行启停控制。

4.调整变频器的速度控制，可以通过控制面板上的按钮或者本地端口进行调整。

5.监控变频器的电流、温度等参数，确保运行过程中不会超过额定值。

6.当需要停止使用变频器时，先将电源开关关闭，然后等待变频器停止运行之后再进行其他操作。

五、故障排除在使用AB变频器的过程中，可能会出现一些故障，下面是一些常见的故障和排除方法：1.变频器无输出电流：检查电源线路是否连接正确，检查电机线路是否接触良好。

2.变频器显示异常：检查控制信号线路是否正确连接，检查是否使用了正确的参数设置。

3.变频器过热：检查变频器周围是否有堵塞物，保持通风良好，检查风扇是否正常工作。

六、维护保养1.定期清洁变频器的外壳，保持表面干净，防止灰尘堆积影响散热。

2.定期检查变频器的电源连接线和控制信号线，确保连接良好。

3.定期检查变频器的风扇和散热器，确保正常工作。

4.定期检查变频器的电容器，如有损坏或老化应及时更换。

七、总结。
