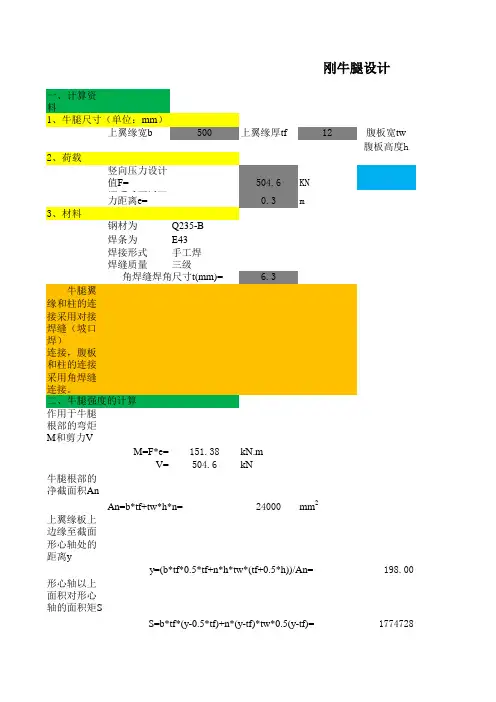

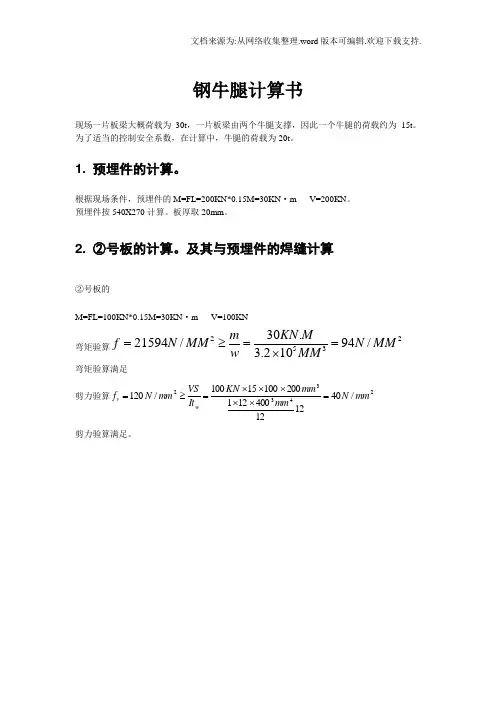

牛腿计算程式
工程名称：
1. 输入已知条件：
输入牛腿材料16Mn
输入荷载N43.232Ton
输入牛腿截面BH300*220*8*12
h300mm
bf220mm
tw10mm
tf12mm 输入e350mm
输入d200mm
输入h1300mm
输入h20mm 2. 抗弯强度检验
计算惯性矩I=(bf*h^3-(bf-tw)*(h-2*tf)^3)/12
127069920mm^4计算抗弯截面模量W=2*I/h847132.8mm^3
计算根部弯矩M=N*e151312000N-mm
弯曲应力计算s=M/W178.62N/mm^2
s<315
OK!
2. 抗剪强度检验
计算受力处截面高h3=h1+h2*d/(d+e)300.00mm
计算惯性矩I1=(bf*h3^3-(bf-tw)*(h3-2*tf)^3)/12
127069920mm^4计算静面矩S=bf*tf*(h3-tf)/2+(h3/2-tf)^2*tw/2
475380.00mm^3计算最大剪应力t=N*s/(tw*I1)161.73N/mm^2
t<185
OK!
3. 组合应力强度检验
腹板平均剪应力t1=N/(tw*(h-2*tf))156.64N/mm^2
腹板边缘弯曲应力s1=s*(h-2*tf)/h164.33N/mm^2
腹板边缘折算应力s(max)=SQRT(s^2+3*t^2)317.19N/mm^2
s<345
OK!
4. 焊缝计算
翼板焊缝所受拉力F=s*tf*bf471547.9N
焊接材料强度s2200.0N/mm^2
翼板焊缝高度hf1=F/(0.7*(2*(bf+tf)-tw)*s2)
7.4mm
选用翼板焊缝高度hf18mm
腹板焊缝高度hf2=N/(2*0.7*(h-2*tf)*s2) 5.6mm
选用腹板焊缝高度hf28mm
