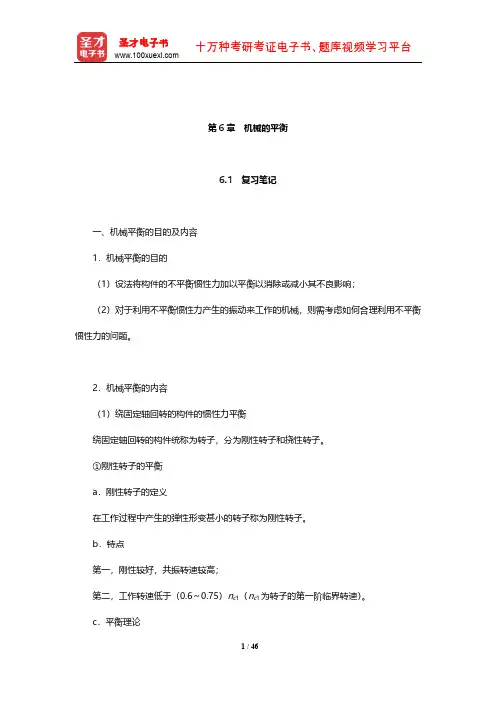

02401、研究机械平衡的目的是部分或完全消除构件在运动时所产生的 ，减少或消除在机构各运动副中所引起的 力，减轻有害的机械振动，改善机械工作性能和延长使用寿命。
02402、回转构件的直径D 和轴向宽度b 之比b D 符合 条件或有重要作用的回转构件，必须满足动平衡条件方能平稳地运转。如不平衡，必须至少在
个校正平面上各自适当地加上或去除平衡质量，方能获得平衡。
02403、只使刚性转子的 得到平衡称静平衡，此时只需在 平衡平面中增减平衡质量；使 同时达到平衡称动平衡，此时至少要在 个选定的平衡平面中增减平衡质量，方能解决转子的不平衡问题。
02404、刚性转子静平衡的力学条件是 ，而动平衡的
力学条件
是 。
02405、图示两个转子，已知2211r m r m ，转子a 是 不平衡的，转子b 是
不平衡的。
a)b)
02406、符合静平衡条件的回转构件，其质心位置
在 。静不平衡的回转构件，由于重力矩的作用，必定在 位置静止，由此可确定应加上或去除平衡质量的方向。
02407、回转构件的直径D 和轴向宽度b 之比b D 符合 条件的回转构件，只需满 足静平衡条件就能平稳地回转。如不平衡，可在 个校正平面上适当地加上或去除平衡质量就能获得平衡。
02408、图a 、b 、c 中，S 为总质心，图 中的转子具有静不平衡，图 中的转子是动不平衡。
02409、当回转构件的转速较低，不超过 范围，回转构件可以看作刚性物体，这类平衡称为刚性回转件的平衡。随着转速上升并超越上述范围，回转构件出现明显变形，这类回转件的平衡问题称为 回转件的平衡。
02410、机构总惯性力在机架上平衡的条件是 。
02411、在图示a 、b 、c 三根曲轴中，已知44332211r m r m r m r m ===，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡， 轴已达动平衡。
02412
、
连
杆
机
构
总
惯
性
力
平
衡
的
条
件
是 ，它可以采用附加平衡质量或者附加 等方法来达到。
02413、对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。若机构中存 在作往复运动或平面复合运动的构件应采用 方法，方能使作用于机架上的总惯性力得到平衡。
02414、若刚性转子满足动平衡条件，这时我们可以说该转子也满足静平衡条件。( )
02415、不论刚性回转体上有多少个平衡质量，也不论它们如何分布，只
需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。- - - - - ( )
02416、设计形体不对称的回转构件，虽已进行精确的平衡计算，但在制造过程中仍需安排平衡校正工序。- - - - - - - - - - - - - - - - - - - - - - - - - - - ( )
02417、经过动平衡校正的刚性转子，任一回转面内仍可能存在偏心质量。 - - ( )
02419、为了完全平衡四杆铰链机构的总惯性力，可以采用在AB 杆和CD 杆上各自加上平衡质量m '和m ''来达到。平衡质量的位置和大小应通过计算求得。 ( )
02420、通常提到连杆机构惯性力平衡是指使连杆机构与机架相联接的各个运动副内动反力全为零，从而减小或消除机架的振动。- - - - - - - ( )
02421、作往复运动或平面复合运动的构件可以采用附加平衡质量的方法使它的惯性力在构件内部得到平衡。 - - - - - - - - - - - - - - ( )
02422、若机构中存在作往复运动或平面复合运动的构件，则不论如何调整质量分布仍不可能消除运动副中的动压力。-- - - - - - - - - - - ( )
02423、绕定轴摆动且质心与摆动轴线不重合的构件，可在其上加减平衡质量来达到惯性力系平衡的目的。- - - - - - - - - - - - - - - - - - - - （ ）
02424、为了完全平衡四杆铰链机构ABCD 的总惯性力，可以采用在原机构上附加另一四杆铰链机构D C B A ''来达到。条件是B A AB l l '=，C B BC l l '=，
D C CD l l '=，各杆件质量分布和大小相同。 - - - - - - - - - - - - - - ( )
02425、图示一行星轮系传动装置。设该装置中各零件的材料均匀，制造精确，安装正确，则该装置绕AB 轴线 回转时是处于 状态。
A)静不平衡(合惯性力0b
≠∑F
)
B)静平衡(合惯性力
0b
=∑F )
C)完全不平衡(合惯性力0b
≠∑F
,合惯性力矩
0b
≠∑M
)
D)动平衡(合惯性力
0b
=∑F
,合惯性力矩
0b
=∑M
)
02426、设图示回转体的材料均匀，制造精确，安装正确，当它绕AA 轴线回转时是处于 状态。
A)静不平衡(合惯性力0b
≠∑F
)
B)静平衡(合惯性力
0b
=∑F )
C)完全不平衡(合惯性力0b
≠∑F
,合惯性力矩
0b
≠∑M
)
D)动平衡(合惯性力
0b
=∑F
，合惯性力矩
0b
=∑M
)
02427、图示一圆柱凸轮。设该凸轮的材料均匀，制造精确，安装正确，则当它绕AA 轴线转动时，是处于 状态。
A)静不平衡 (合惯性力0b
≠∑F
)
B)静平衡(合惯性力
0b
=∑F )
C)完全不平衡(合惯性力0b
≠∑F
,合惯性力矩
0b
≠∑M
)
D)动平衡(合惯性力
0b
=∑F
,合惯性力矩
0b
=∑M
)
02429、机械平衡研究的内容是 A) 驱动力与阻力间的平衡 B) 各构件作用力间的平衡 C) 惯性力系间的平衡
D) 输入功率与输出功率间的平衡
02430、图示一变直径带轮。设该带轮的材料均匀，制造精确，安装正确，当它绕AA 轴线回转时是处于 状态。
A) 静不平衡(合惯性力0b
≠∑F
)
B) 静平衡(合惯性力
0b
=∑F )
C) 完全不平衡(合惯性力0b
≠∑F
，合惯性力矩
0b
≠∑M
)
D) 动平衡(合惯性力
0b
=∑F
，合惯性力矩
0b
=∑M
)
02431、图示一发动机曲轴，设各曲拐部分的质量及质心至回转轴线的距离都相等，当该曲轴绕OO 轴线回转时是处于 状态。
A) 静不平衡(合惯性力0b
≠∑F
)
B) 静平衡 (合惯性力
0b
=∑F
)
C) 完全不平衡(合惯性力0b
≠∑F
,合惯性力矩
0b
≠∑M
)
D) 动平衡(合惯性力
0b
=∑F
,合惯性力矩
0b
=∑M
)
02432、图示一附加上齿轮平衡装置的曲柄滑块机构。设曲柄AB 的质心在A 处，滑块的质心在C 处，连杆质量忽略，平衡质量b a m m =，b a r r =，b a ??=，当正确选择平衡质量的质径积a a r m 大小后，可使该曲柄 滑块机构达到 。
A) 机构的总惯性力全部平衡，但产生附加惯性力偶矩。 B) 机构的总惯性力全部平衡，不产生附加惯性力偶矩。
C) 机构的一级惯性力(即惯性力中具有与曲柄转动频率相同的频率分量)得到平衡，但产生附加惯性力偶矩。
D) 机构的一级惯性力得到平衡，亦不产生附加惯性力偶矩。
02433、图示为一曲柄滑块机构(不计曲柄与连杆的质量)。为了平衡滑块C 往复时产生的往复惯性力，在曲柄AB 的延长线上附加平衡质量b m ，当合理选择平衡质量质径积b b r m 的大小后，可使该曲柄滑块达到 。
A) 平衡全部往复惯性力，在其他方向也不引起附加惯性力。 B) 平衡全部往复惯性力，在铅垂方向引起附加惯性力。 C) 平衡滑块第一级惯性力，在其他方向也不引起附加惯性力。
D) 平衡滑块第一级惯性力的全部或部分，在铅垂方向引起附加惯性力。
02434、图示一附加上齿轮平衡装置的曲柄滑块机构。设曲柄AB 的质心在A 处，连杆BC 的质量忽略，滑块C 的质心在C 处，齿轮E 和F 上装置的平衡质量为m ，位置如图示。当正确选择平衡质量的质径积大小后，可使该曲柄滑块机构达到 。
A) 机构的总惯性力全部平衡，且不产生附加惯性力偶矩。 B) 机构的总惯性力全部平衡，但产生附加惯性力偶矩。
C)机构的一级惯性力(即惯性力中具有与曲柄转动频率相同的频率分量)全部平衡，且不产生附加惯性力偶矩。
D) 机构的一级惯性力全部平衡，但产生附加惯性力偶矩。
02435、为了平衡曲柄滑块机构ABC 中滑块C 的往复惯性力(曲柄和连杆质量不计)，在原机构上附加一对称滑块机构
C B A ''。设滑块C 和
C '质量相等，
B A AB l l '=，
C B BC l l ''=，机构在运转时能达到 。
A) 惯性力全部平衡，且不产生附加惯性力偶矩。 B) 惯性力全部平衡，但产生附加惯性力偶矩。 C) 惯性力部分平衡，且不产生附加惯性力偶矩。 D) 惯性力部分平衡，但产生附加惯性力偶矩。
02436、为了平衡曲柄滑块机构ABC 中滑块C 的往复惯性力，在原机构上附加一滑块机构
C B A ''，给定 B A AB l l '=， C B BC l l ''=，滑块C 和
C '的质量都为m ，曲柄和连杆的质量忽略，该机构在运转时能达到 .。
A) 惯性力全部平衡，且不产生附加惯性力偶矩。 B) 惯性力全部平衡，产生附加惯性力偶矩。 C) 惯性力部分平衡，且不产生附加惯性力偶矩。 D) 惯性力部分平衡，产生附加惯性力偶矩。
02437、为什么说经过静平衡的转子不一定是动平衡的，而经过动平衡的转子必定是静平衡的？
02438、举出工程中需满足静平衡条件的转子的两个实例，需满足动平衡条件的转子的三个实例。
02439、何谓转子的静平衡及动平衡？对于任何不平衡转子，采用在转子上加平衡质量使其达到静平衡的方法是否对改善支承反力总是有利的？为什么？
02440、图示刚性转子是否符合动平衡条件，为什么？
02441、在图示曲轴上，四个曲拐位于同一平面内，若质径积
44332211r m r m r m r m ===，231l l l ≠=，试判断该曲轴是否符合动平衡条件？为什
么？
02442、图示两个回转构件是否符合静平衡条件？是否符合动平衡条件？为什么？
02443、刚性转子动平衡中提到的不平衡惯性力偶矩与转子的惯性力偶矩
M =αS J -是否相同？为什么？
02444、图示盘状转子上有两个不平衡质量：5.11=m kg ，kg 8.02=m ，
mm 1401=r ，mm 1802=r ，相位如图。现用去重法来平衡，求所需挖去的质量的大小和
相位(设挖去质量处的半径mm 140=r )。
02445、如图所示一单缸卧式煤气机，在曲柄轴的两端装有两个飞轮A 和B 。已知曲柄半径mm 250=R 及换算到曲柄销S 的不平衡质量为kg 50。欲在两飞轮
上各装一平衡质量A m 和B m ，其回转半径mm 600=r ，试求A m 和B m 的大小和位置。
02446、图示为绕O 点回转的薄片圆盘，在位置1、2处钻孔，m 1.01=r ，
m 2.02=r ，孔部分材料质量分别为kg 0.11=m ，kg 5.02=m 。为进行静平衡，欲在半径
m 5.0b =r 的圆周上钻一孔。试表示出孔的方向b r
,并求出钻去材料的质量b m 。
02447、图示盘形回转件上存在三个偏置质量，已知kg 101=m ，kg 152=m ，
kg 103=m ，mm 501=r ，mm 1002=r ，mm 703=r ，设所有不平衡质量分布在同一回
转平面内，问应在什么方位 上加多大的平衡质径积才能达到平衡？
02448、图示为一鼓轮，上有重块A 、B ，已知它们的质量kg 4=A m ，
kg 2=B m ，今欲在 平面Ⅰ、Ⅱ上分别加一平衡质量 b
m '和 b m ''，它们分布在φmm 1200的圆周上，使鼓轮达到完全平衡。试求 b
m '、 b m ''的大小，并在图中画出它 的安放位置。
02449、图示的回转构件中有两个不平衡质量1m 和2m ，T '和T ''为选定的校正平面，已知：kg 51=m ，kg 102=m ，0
130 ?，0
2120 ?，
mm 1001=r ,mm 602=r ，mm 400=L ，mm 1501=L ，mm 3002=L ，拟在两平
面内半径mm 150=r 圆周上配置平衡质量 b
m '和 b m ''。试求 b m '和 b m ''的大小和相位(从Ox 轴正向测量)。
02450、某转子由两个互相错开?90的偏心轮组成，每一偏心轮的质量均为m ，偏心距均为r ，拟在平衡平面A 、B 上半径为r 2处添加平衡质量，使其满足动平衡条件，试求平衡质量A m )(b 和B m )(b 的大小和方向。
02451、图示同一xOy 平面内两质量分别为kg 81=m ，kg 42=m ，绕O 轴等
角速旋转，转速r /m i n 300=n ，mm 801=r ，mm 1102=r ，mm 80=a ，mm 40=b ，
求：
(1)由于旋转质量的惯性力而在轴承A 和B 处产生的动压力A R 和B R (大小和方向)；
(2)应在此平面上什么方向加多大平衡质量b m (半径mm 100b =r )才能达到静平衡。
02452、图示为一回转体，其上有不平衡质量kg 11=m ，kg 22=m ，与转
动轴线的距离分别为mm 3001=r ，mm 1502=r 。试计算在P 、Q 两平衡校正面上应加的平衡质径积P r m )(b b 和Q r m )(b b 的大小和方位。
02453、图示一双缸发动机的曲轴，两曲拐在同一平面内，相隔?180，每一曲拐的质量为kg 50，离轴线距离为mm 200，A 、B 两支承间距离为mm 900，工作转速3000=n r/m i n 。试求：
(1)支承A 、B 处的动反力大小；
(2)欲使此曲轴符合动平衡条件，以两端的飞轮平面作为平衡平面，在回转半径为mm 500处应加平衡质量的大小和方向。
02454、已知图示回转体kg 21=m ，kg 42=m ，mm 200
1=r ，mm 1202=r ，若I 、Ⅱ为校准平面，试求出该两平面中应加的平衡质量
b m '、 b m ''(mm 100 b b =''='r r )及方位。
02455、一转子上有两个不平衡质量kg 2001=m ，kg 1002=m ，mm 501=r ，
402=r mm ，选定平面Ⅰ、Ⅱ为平衡校正面，若两个平面内平衡质量的回转半
径为mm 60bII bI ==r r ，求平衡质量bI m 、bII m 的大小及方位。
02456、图示一钢质圆盘。盘厚mm 20=δ，在向径mm 1001=r 处有一直径mm 50=d 的通孔，向径mm 2002=r 处有一重量为N 2的重块，为使圆盘满足静平衡条件，拟在向径mm 200=r 的圆周上再钻一通孔，试求此通孔的直径和方位(钢的重度
5106.7-?=γ3N/mm )。
02457、在图示的盘形回转体中，各偏心质量大小及分布特征如下： kg 31=m ， mm 801=r ， 1θ=60o ； kg 22=m ， mm 802=r ， 2θ=150o ；
kg 23=m ， mm 603=r ，
3θ=225o 。
若在半径为mm 60b =r 处加平衡质量，使转子满足静平衡条件，求平衡质量的大小和方位？
02458、图示一盘形回转体，其上有四个不平衡质量，它们的大小及质心到回转轴线的距离分别为：101=m kg ，kg 142=m ，kg 163=m ，kg 204=m ，
mm 2001=r ，4002=r mm ，mm 3003=r ，mm 1404=r ，欲使该回转体满足静平
衡条件，试求需加平衡质径积b b r m 的大小和方位。
02459、图示一曲柄滑块机构,给定mm 100=AB l ,mm 400=BC l ，滑块C 的质量403=m kg ，质心在C 处。今欲在AB 的延长线上
C '处装上平衡质量b m 来平衡50%滑块第一级惯性力，(即滑块惯性力中具有与曲柄转动频率相同的频率分量)，设mm 50 ='C A l ，试求平衡质量b m 的大小(曲柄和连杆质量不计)。
提示：滑块C 的加速度变化规律为???
? ??+-≈??ω2cos cos 2BC AB
AB C l l l a ，负号表示与x 轴(A 指向C )方向相反。
02460、一回转体上有三质量：kg 31=m ，kg 12=m ，kg 43=m ，绕z 轴等角速度旋转，mm 601=r ，mm 1402=r ，mm 903=r ，其余尺寸如图示，试用图解法求应在平面
Ⅰ和Ⅱ处各加多大平衡质量才能得到动平衡(设平衡质量bI m 和bII m 离转动轴线
的距离bI r 、bII r 为mm 100bII bI ==r r )。
02461、高速水泵的凸轮轴系由三个互相错开?120的偏心轮组成，每一偏心轮的质量为m ，其偏心距为r ，设在平衡平面A 和B 上各装一个平衡质量A m 和B m ，其回转半径为r 2，其他尺寸如图示。试求A m 和B m 的大小和方向(可用图解法)。
02462、图示为V 形发动机机构。设每一活塞部件的质量都为m ，今在曲柄延长线上与曲柄 销B 对称的点D 处加上一平衡质量m ，则该发动机的所有第一级惯性力(即惯性力上具有与曲柄转动频率相同的频率分量)将被完全平衡。试证明之(连杆、曲柄质量不计)。
提示：曲柄滑块机构中滑块的加速度变化规律为
??
?
??+-≈??ω2cos cos 2l r r a N
02463、为了平衡曲柄滑块机构ABC 中滑块的往复惯性力,在原机构上附加一滑块机构
C B A ''，设曲柄和连杆的质量不计，滑块C 和
C '质量都为m ，
B A AB l l '=，
C B BC l l ''=。试证明：机构的第一级惯性力(即具有与曲柄转动频率
相同的频率分量)将获得完全平衡。
提示：曲柄滑块机构中滑块的加速度变化规律为
??
?
??+-≈??ω2cos cos 2l r r a N
02464、为了平衡曲柄滑块机构ABC 中滑块C 的往复惯性力，在原机构上附加一滑块机构
C AB '，设曲柄和连杆的质量不计,滑块C 和
C '质量都为m ，连杆长度 C B BC l l '=，试证明机构的第二级惯性力(即惯性力中具有曲柄转动频率两倍的频率分量)将获得完全平衡。
提示：曲柄滑块机构中滑块的加速度变化规律为
??
?
??+-≈??ω2c o s c o s 2l r r a N
?ω=t
ω
曲柄角速度
试题 1 3、 转动副的自锁条件是 驱动力臂≤摩擦圆半径 。 一、选择题（每空 2 分，共 10 分） 4、 斜齿轮传动与直齿轮传动比较的主要优点： 啮合性能好，重合度大，结构紧凑 。 1、平面机构中，从动件的运动规律取决于 D 。 A 、从动件的尺寸 B 、 机构组成情况 C 、 原动件运动规律 D 、 原动件运动规律和机构的组成情况 2、一铰链四杆机构各杆长度分别为30mm ，60mm ，80mm ，100mm ，当以 30mm 5、 在周转轮系中，根据其自由度的数目进行分类：若其自由度为 2，则称为 差动轮 系 ，若其自由度为 1，则称其为 行星轮系 。 6、 装有行星轮的构件称为 行星架（转臂或系杆） 。 7、 棘轮机构的典型结构中的组成有： 摇杆 、 棘爪 、 棘轮 等。 三、简答题（15 分） 1、 什么是构件？ 的杆为机架时，则该机构为 A 机构。 答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的 A 、双摇杆 B 、 双曲柄 C 、曲柄摇杆 单位体。 2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从 D 、 不能构成四杆机构 动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动， 3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。 A 、一次多项式运动规律 B 、 二次多项式运动规律 C 、正弦加速运动规律 D 、 余弦加速运动规律 4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。 A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡 B 、 动不平衡只有在转子运转的情况下才能表现出来 机构的这种传动角为零的位置称为死点。 3、 用范成法制造渐开线齿轮时，出现根切的根本原因是什么？避免根切的方法有哪 些？ 答：出现根切现象的原因：刀具的顶线（不计入齿顶比普通齿条高出的一段c*m ）超过 了被切齿轮的啮合极限点 N 1，则刀具将把被切齿轮齿根一部分齿廓切去。 避免根切的方法：（a ）减小齿顶高系数 ha*.(b)加大刀具角α.(c)变位修正 四、计算题（45 分） 1、 计算如图 1 所示机构的自由度，注意事项应说明？（5*2） C 、静不平衡针对轴尺寸较小的转子（转子轴向宽度 b 与其直径 D 之比 b/D<0.2） D 、 使动不平衡转子的质心与回转轴心重合可实现平衡 5、渐开线齿轮齿廓形状决定于 D 。 A 、模数 C D E C D B B F G B 、 分度圆上压力角 A A C 、齿数 D 、 前 3 项 a b 二、填空题（每空 2 分，共 20 分） 1、 两构件通过面接触而构成的运动副称为 低副 。 2、 作相对运动的三个构件的三个瞬心必 在同一条直线上 。 图 1 小题 a ：其中 A 、B 处各有一个转动副，B 处有一个移动副，C 、D 处的移动副记作一个 1 《机械原理》试题及答案
题目部分 1．(2分)在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得机构。 2．(2分)盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。3．(2分)刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用方法平衡。其平衡条件为。 4．(2分)h a *, ==? 120 α的渐开线标准直齿圆柱齿轮不发生根切的最少齿数为。 5．(2分)设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。 6．(2分)平面机构中传动角 γ和压力角α之和等于。 7．(2分)在认为摩擦力达极限值条件下计算出机构效率 η后，则从这种效率观点考虑，机器发生自锁的条件是。 8．(2分)速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。 9．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。 10．(2分)对静不平衡的回转构件施以平衡措施的过程称为_________________________过程。 11．(2分)连杆机构的急回特性用表达。 12．(2分)圆锥齿轮用于传递两轴线的运动，蜗杆传动用于传递两轴线的运动。13．(2分)标准直齿轮的基本参数是。 14．(2分)一对渐开线直齿圆柱齿轮传动,其啮合角的数值与圆上的压力角总是相等。 15．(4分)在移动副摩擦中，总反力是和的合力。16．(4分)写出两种实现间歇运动的机构名称 _______________________ 、。 17．(4分)在用齿条形刀具加工直齿圆柱变位齿轮时，刀具远离轮坯中心的变位方式叫_______________；刀具移近轮坯中心的变位方式叫____________________________。18．(2分)在拟定机械传动系统方案时，采用尽可能的运动 链。 二、选择题(26小题,共51.0分) 1．(2分)范成法切制渐开线齿轮时，齿轮根切的现象可能发生在的场合。 A、模数较大； B、模数较小； C、齿数较多； D、齿数较少 2．(2分)为了减小机器运转中周期性速度波动的程度，应在机器中安装。 A、调速器； B、飞轮； C、变速装置。 3．(2分)计算机构自由度时，若计入虚约束，则机构自由度就会。 A、增多； B、减少； C、不变。 4．(2分)压力角是在不考虑摩擦情况下作用力和力作用点的方向所夹的锐角。 A、法线； B、速度； C、加速度； D、切线 5．(2分)齿轮渐开线在上的压力角最小。 A、齿根圆； B、齿顶圆； C、分度圆； D、基圆
第2章机构的结构分析 、正误判断题： （在括号正确的画“ V,错误的画“X” 1. 在平面机构中一个高副引入二个约束。 （x ） 2. 任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。 （“ 3. 运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。 （x ） 4. 平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全 相同。 （▽） 5. 当机构自由度F > 0,且等于原动件数时，该机构具有确定运动。 （“ 6. 若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。 （X ） 7. 在平面机构中一个高副有两个自由度，引入一个约束。 （“ 8. 在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。 （X ） 9. 任何机构都是由机架加原动件再加自由度为零的基本杆组组成。因此基本杆组是自由度为 零的运动链。 （W 10. 平面低副具有2个自由度，1个约束。 、填空题 1. 机器中每一个制造单元体称为 零件 。 2. 机器是在外力作用下运转的，当外力作功表现为 盈功时，机器处在增速阶段，当外力作功 表现为 亏功 时，机器处在减速阶段。 3. 局部自由度虽不影响机构的运动，却减小了 高副元素的磨损 ，所以机构中常岀现局部自由 度。 4. 机器中每一个独立的运动单元体称为 构件。 5. 两构件通过面接触而构成的运动副称为 低畐叽通过点、线接触而构成的运动副称为 高副。 6. 平面运动副的最大约束数为 2 ,最小约束数为 1 。 7. 两构件之间以线接触所组成的平面运动副，称为 暑副，它产生丄个约束。 三、选择题 1. 机构中的构件是由一个或多个零件所组成 ，这些零件间 __________ 产生任何相对运动。 A.可以 B.不能 C.变速转动或变速移动 2. 基本杆组的自由度应为 —C C. 0 1, 现用一个带有两铰链的运动构件将它们串成一个平面 C. 2 4. 一种相同的机构 ---- A ---- 组成不同的机器。 A.可以 B.不能 C.与构件尺寸有关 5. 平面运动副提供约束为（ C ）。 A . 1 B . 2 C . 1 或 2 6. 计算机构自由度时，若计入虚约束，则机构自由度就会（ C ）。 A .不变 B .增多 C .减少 7. 由4个构件组成的复合铰链，共有（ B ）个转动副。 A . 2 B . 3 C . 4 8. 有两个平面机构的自由度都等 1，现用一个带有两铰链的运动构件将它们串成一个平面机 构，则其自由度等于（B ）。 机械原理---1 (X) A. — 1 B. +1 3. 有两个平面机构的自由度都等于 机构，则其自由度等于 B 。 A. 0 B. 1
机械原理自测题库—单选题（共63 题） 1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于＿＿＿上的力与该力作用点速度所夹的锐角。 A．主动件 B．从动件 C．机架 D．连架杆 答： 2、平面四杆机构中，是否存在死点，取决于＿＿＿是否与连杆共线。 A．主动件 B．从动件 C．机架 D．摇杆 答： 3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K＿＿＿。 A．大于1 B．小于1 C．等于1 D．等于2 答： ＿＿＿。 4、在设计铰链四杆机构时，应使最小传动角γ min A．尽可能小一些 B．尽可能大一些 C．为0° D．45° 答： 5、与连杆机构相比，凸轮机构最大的缺点是＿＿＿。 A．惯性力难以平衡 B．点、线接触，易磨损 C．设计较为复杂 D．不能实现间歇运动
答： 6、与其他机构相比，凸轮机构最大的优点是＿＿＿。 A．可实现各种预期的运动规律 B．便于润滑 C．制造方便，易获得较高的精度 D．从动件的行程可较大 答： 7、＿＿＿盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆 B．直动滚子推杆 C．摆动平底推杆 D．摆动滚子推杆 答： 8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为＿＿＿。 A．偏置比对心大 B．对心比偏置大 C．一样大 D．不一定 答： 9、下述几种运动规律中，＿＿＿既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。 A．等速运动规律 B．摆线运动规律（正弦加速度运动规律） C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）答： 10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用＿＿＿
02401、研究机械平衡的目的是部分或完全消除构件在运动时所产生的 ，减少或消除在机构各运动副中所引起的 力，减轻有害的机械振动，改善机械工作性能和延长使用寿命。 02402、回转构件的直径D 和轴向宽度b 之比b D 符合 条件或有重要作用的回转构件，必须满足动平衡条件方能平稳地运转。如不平衡，必须至少在 个校正平面上各自适当地加上或去除平衡质量，方能获得平衡。 02403、只使刚性转子的 得到平衡称静平衡，此时只需在 平衡平面中增减平衡质量；使 同时达到平衡称动平衡，此时至少要在 个选定的平衡平面中增减平衡质量，方能解决转子的不平衡问题。 02404、刚性转子静平衡的力学条件是 ，而动平衡的 力学条件 是 。 02405、图示两个转子，已知2211r m r m ，转子a 是 不平衡的，转子b 是 不平衡的。 a)b) 02406、符合静平衡条件的回转构件，其质心位置 在 。静不平衡的回转构件，由于重力矩的作用，必定在 位置静止，由此可确定应加上或去除平衡质量的方向。 02407、回转构件的直径D 和轴向宽度b 之比b D 符合 条件的回转构件，只需满 足静平衡条件就能平稳地回转。如不平衡，可在 个校正平面上适当地加上或去除平衡质量就能获得平衡。
02408、图a 、b 、c 中，S 为总质心，图 中的转子具有静不平衡，图 中的转子是动不平衡。 02409、当回转构件的转速较低，不超过 范围，回转构件可以看作刚性物体，这类平衡称为刚性回转件的平衡。随着转速上升并超越上述范围，回转构件出现明显变形，这类回转件的平衡问题称为 回转件的平衡。 02410、机构总惯性力在机架上平衡的条件是 。 02411、在图示a 、b 、c 三根曲轴中，已知44332211r m r m r m r m ===，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡， 轴已达动平衡。 02412 、 连 杆 机 构 总 惯 性 力 平 衡 的 条 件 是 ，它可以采用附加平衡质量或者附加 等方法来达到。 02413、对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。若机构中存 在作往复运动或平面复合运动的构件应采用 方法，方能使作用于机架上的总惯性力得到平衡。 02414、若刚性转子满足动平衡条件，这时我们可以说该转子也满足静平衡条件。( ) 02415、不论刚性回转体上有多少个平衡质量，也不论它们如何分布，只
考研机械原理复习试题（含答案）1 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。 2.同一构件上各点的速度多边形必于对应点位置组成的多边形。 3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。 4.机械系统的等效力学模型是具有，其上作用有的等效构件。 5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。 6.平面连杆机构中，同一位置的传动角与压力角之和等于。 7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。 8.为减小凸轮机构的压力角，应该凸轮的基圆半径。 9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程 作运动。 10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。 11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。 12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。 13.三个彼此作平面运动的构件共有个速度瞬心，且位于。 14.铰链四杆机构中传动角γ为，传动效率最大。 15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。 16.偏心轮机构是通过由铰链四杆机构演化而来的。 17.机械发生自锁时，其机械效率。 18.刚性转子的动平衡的条件是。 19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。 20.具有急回特性的曲杆摇杆机构行程速比系数k 1。 21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。 22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。 23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。 24.差动轮系是机构自由度等于的周转轮系。 25.平面低副具有个约束，个自由度。 26.两构件组成移动副，则它们的瞬心位置在。
机械原理---1 第2章机构的结构分析 一、正误判断题：（在括号内正确的画“ V,错误的画“X” ） 在平面机构中一个高副引入二个约束。 任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。 运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。 平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全 相同。 当机构自由度F > 0,且等于原动件数时，该机构具有确定运动。 若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。 在平面机构中一个高副有两个自由度，引入一个约束。 在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。 任何机构都是由机架加原动件再加自由度为零的基本杆组组成。因此基本杆组是自由度为 零的运动链。 平面低副具有2个自由度，1个约束。 1. 2. 3. 4 5. 6. 7. 8. 9. 10. 二、填空题 1. 2. 3. 4. 5 . (X) (“ (X) (“ (X) (V) (X) (V (X) 机器中每一个制造单元体称为 零件 O 机器是在外力作用下运转的，当外力作功表现为 表现为 亏功 时，机器处在减速阶段。 局部自由度虽不影响机构的运动，却减小了 高副元素的磨损，所以机构中常出现局部自由 度。 机器中每一个独立的运动单元体称为 构件O 两构件通过面接触而构成的运动副称为 低 副;通过点、线接触而构成的运动副称为 高 副。 平面运动副的最大约束数为 2 ，最小约束数为 1 O 两构件之间以线接触所组成的平面运动副，称为 高畐y,它产生2 个约束。 盈功 时，机器处在增速阶段，当外力作功 6. 7. 三、选择题 1. 机构中的构件是由一个或多个零件所组成 ，这些零件间_B ______ 产生任何相对运动。 A.可以 B.不能 C. 变速转动或变速移动 2. 基本杆组的自由度应为 C A. — 1 B. +1 3. 有两个平面机构的自由度都等于 机构，则其自由度等于 _B _____ O A. 0 B. 1 4. 一种相同的机构_A _________ : A.可以 B.不能 5. 平面运动副提供约束为（C A. 1 B 6. C. 0 1,现用一个带有两铰链的运动构件将它们串成一个平面 C. 2 组成不同的机器。 C.与构件尺寸有关 ； ）o 7. .2 计算机构自由度时，若计入虚约束，则机构自由度就会（ A.不变 B .增多 由4个构件组成的复合铰链，共有（ A. 2 B . 3 有两个平面机构的自由度都等 1 , .1或2 C ）O C .减少 B ）个转动副。 C . 4 现用一个带有两铰链的运动构件将它们串成一个平面机 构，则其自由度等于（B ） O
第七版机械原理复习题 第2章机构的结构分析 一、填空题 8.两构件之间以线接触所组成的平面运动副称为高副，它产生一个约束，而保留了两个自由度。 10.机构具有确定的相对运动条件是原动件数等于机构的自由度。 11.在平面机构中若引入一个高副将引入1个约束，而引入一个低副将引入2个约束，构件数、约束数与机构自由度的关系是F=3n-2pl-ph。 12.平面运动副的最大约束数为2，最小约束数为1。 13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1。 14.计算机机构自由度的目的是判断该机构运动的可能性（能否运动〕及在什么条件下才具有确定的运动，即确定应具有的原动件数。 15.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高副。 三、选择题 3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。(A)0; (B)1; (C)2 4.原动件的自由度应为B。(A)-1; (B)+1; (C)0 5.基本杆组的自由度应为 C 。(A)-1; (B)+1; (C)0。 7.在机构中原动件数目B机构自由度时，该机构具有确定的运动。(A)小于(B)等于(C)大于。 9.构件运动确定的条件是C。(A)自由度大于1；(B)自由度大于零；(C)自由度等于原动件数。 七、计算题 1.计算图示机构的自由度，若有复合铰链、局部自由度或虚约束，需明确指出。 1.解E为复合铰链。F n p p =--=?-?= 3392131 2 L H 6.试求图示机构的自由度（如有复合铰链、局部自由度、虚约束，需指明所在之处）。图中凸轮为定径凸轮。
第六章轮系及其设计 计算及分析题 1、已知：Z1=30，Z2=20，Z2’=30，Z3 = 25，Z4 = 100，求i1H。 2、图示轮系，已知各轮齿数Z1=18，Z2= Z4=30，Z3=78，Z5=76，试计算传动比i15。 3、在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z4=30，试求传动比i1H，并说明I、H轴的转向是否相同？ ’
4、在图示轮系中，已知各轮齿数为Z 1 =15，Z 2=20， Z 2’ = Z 3’= Z 4=30， Z 3=40，Z 5= 90，试求传动比i 1 H ，并说明H 的转向是 否和齿轮1相同？ 5、在图示轮系中，已知各轮的齿数为Z 1= 20， Z 2=30，Z 3=80， Z 4=25，Z 5=50，试求传动比i 15。 6、在图示轮系中，已知各轮齿数为Z 1=19，Z 2=76， Z 2’= 40，Z 3=20，Z 4= 80，试求传动比i 1H 。 7、在图示轮系中，已知各轮齿数为Z 1= 20，Z 2’= 25，Z 2= Z 3=30，Z 3’= 20，Z 4=75，试求： （1）轮系的传动比i 1H 。 （2）若n 1=1000r/min ，转臂H 的转速n H =?
8、已知图示轮系中各轮的齿数Z1=20，Z2=40，Z3=15，Z4=60，轮1的转速为n1=120r/min，转向如图。试求轮3的转速n3的大小和转向。 9、在图示轮系中，已知各轮齿数为Z1= Z3= Z4=20，Z2=40，Z5= 60，n1 = 800r/min，方向如图所示，试求n H的大小及转向。 10、在图示轮系中，已知各轮齿数为Z1=16 ，Z2=24，Z2’= 20，Z3=40，Z3’= 30，Z4= 20，Z5=70试求轮系的传动比i1H。 11、在图示轮系中，已知各轮齿数为Z1= 15，Z2=25，Z2’= 20，Z3=60，Z4=10，Z5=30，n1=200r/min，n3=50r/min，试求n1、n3转向相反时，n5＝？。
机械原理---1 第2章机构的结构分析 一、正误判断题：（在括号内正确的画“√”，错误的画“×”） 1.在平面机构中一个高副引入二个约束。（×） 2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。（√） 3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。（×） 4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全 相同。（√） 5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。（√） 6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。（×） 7.在平面机构中一个高副有两个自由度，引入一个约束。（√） 8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。（×） 9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。因此基本杆组是自由度为 零的运动链。（√） 10.平面低副具有2个自由度，1个约束。（×） 二、填空题 1.机器中每一个制造单元体称为零件。 2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功 表现为亏功时，机器处在减速阶段。 3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由 度。 4.机器中每一个独立的运动单元体称为构件。 5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。 6.平面运动副的最大约束数为 2 ，最小约束数为 1 。 7.两构件之间以线接触所组成的平面运动副，称为高副，它产生 2 个约束。 三、选择题 1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。 A.可以 B.不能 C.变速转动或变速移动 2.基本杆组的自由度应为 C 。 A.－1 B. +1 C. 0 3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面 机构，则其自由度等于 B 。 A. 0 B. 1 C. 2 4.一种相同的机构 A 组成不同的机器。 A.可以 B.不能 C.与构件尺寸有关 5.平面运动副提供约束为（ C ）。 A．1 B．2 C．1或2 6.计算机构自由度时，若计入虚约束，则机构自由度就会（ C ）。 A．不变 B．增多 C．减少 7.由4个构件组成的复合铰链，共有（ B ）个转动副。 A．2 B．3 C．4 8.有两个平面机构的自由度都等1，现用一个带有两铰链的运动构件将它们串成一个平面机 构，则其自由度等于( B )。
第七版机械原理复习题 第2章 机构的结构分析 一、填空题 8.两构件之间以线接触所组成的平面运动副称为高副，它产生一个约束，而保留了两个自由度。 10.机构具有确定的相对运动条件是原动件数等于机构的自由度。 11.在平面机构中若引入一个高副将引入1个约束，而引入一个低副将引入2个约束，构件数、约束数与机构自由度的关系是F=3n-2pl-ph 。 12.平面运动副的最大约束数为2，最小约束数为1。 13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1。 14.计算机机构自由度的目的是判断该机构运动的可能性（能否运动〕及在什么条件下才具有确定的运动，即确定应具有的原动件数。 15.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高副。 三、选择题 3.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。 (A)0; (B)1; (C)2 4.原动件的自由度应为B 。 (A)-1; (B)+1; (C)0 5.基本杆组的自由度应为 C 。 (A)-1; (B)+1; (C)0。 7.在机构中原动件数目B 机构自由度时，该机构具有确定的运动。(A)小于 (B)等于 (C)大于。 9.构件运动确定的条件是C 。(A)自由度大于1； (B)自由度大于零； (C)自由度等于原动件数。 七、计算题 1.计算图示机构的自由度，若有复合铰链、局部自由度或虚约束，需明确指出。 1.解E 为复合铰链。 F n p p =--=?-?=33921312L H 6.试求图示机构的自由度（如有复合铰链、局部自由度、虚约束，需指明所在之处）。图中凸轮为定径凸轮。 A B C D E F
2 平面机构的运动分析 1.图 示 平 面 六 杆 机 构 的 速 度 多 边 形 中 矢 量 ed → 代 表 ， 杆4 角 速 度 ω4的 方 向 为 时 针 方 向。 2.当 两 个 构 件 组 成 移 动 副 时 ，其 瞬 心 位 于 处 。当 两 构 件 组 成 纯 滚 动 的 高 副 时， 其 瞬 心 就 在 。当 求 机 构 的 不 互 相 直 接 联 接 各 构 件 间 的 瞬 心 时， 可 应 用 来 求。 3.3 个 彼 此 作 平 面 平 行 运 动 的 构 件 间 共 有 个 速 度 瞬 心， 这 几 个 瞬 心 必 定 位 于 上。 含 有6 个 构 件 的 平 面 机 构， 其 速 度 瞬 心 共 有 个， 其 中 有 个 是 绝 对 瞬 心， 有 个 是 相 对 瞬 心。 4.相 对 瞬 心 与 绝 对 瞬 心 的 相 同 点 是 ，不 同 点 是 。 5.速 度 比 例 尺 的 定 义 是 ， 在 比 例 尺 单 位 相 同 的 条 件 下， 它 的 绝 对 值 愈 大， 绘 制 出 的 速 度 多 边 形 图 形 愈 小。 6.图 示 为 六 杆 机 构 的 机 构 运 动 简 图 及 速 度 多 边 形， 图 中 矢 量 cb → 代 表 ， 杆3 角 速 度ω3 的 方 向 为 时 针 方 向。 7.机 构 瞬 心 的 数 目N 与 机 构 的 构 件 数 k 的 关 系 是 。 8.在 机 构 运 动 分 析 图 解 法 中， 影 像 原 理 只 适 用 于 。
9.当 两 构 件 组 成 转 动 副 时， 其 速 度 瞬 心 在 处； 组 成 移 动 副 时， 其 速 度 瞬 心 在 处； 组 成 兼 有 相 对 滚 动 和 滑 动 的 平 面 高 副 时， 其 速 度 瞬 心 在 上。 10..速 度 瞬 心 是 两 刚 体 上 为 零 的 重 合 点。 11.铰 链 四 杆 机 构 共 有 个 速 度 瞬 心，其 中 个 是 绝 对 瞬 心， 个 是 相 对 瞬 心。 12.速 度 影 像 的 相 似 原 理 只 能 应 用 于 的 各 点， 而 不 能 应 用 于 机 构 的 的 各 点。 13.作 相 对 运 动 的3 个 构 件 的3 个 瞬 心 必 。 14.当 两 构 件 组 成 转 动 副 时， 其 瞬 心 就 是 。 15.在 摆 动 导 杆 机 构 中， 当 导 杆 和 滑 块 的 相 对 运 动 为 动， 牵 连 运 动 为 动 时， 两 构 件 的 重 合 点 之 间 将 有 哥 氏 加 速 度。 哥 氏 加 速 度 的 大 小 为 ； 方 向 与 的 方 向 一 致。 16.相 对 运 动 瞬 心 是 相 对 运 动 两 构 件 上 为 零 的 重 合 点。 17.车 轮 在 地 面 上 纯 滚 动 并 以 常 速 v 前 进， 则 轮缘 上 K 点 的 绝 对 加 速 度 a a v l K K K KP ==n /2 。 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -( ) 18.高 副 两 元 素 之 间 相 对 运 动 有 滚 动 和 滑 动 时， 其 瞬 心 就 在 两 元 素 的 接 触 点。- - - ( ) 19.在 图 示 机 构 中， 已 知ω1 及 机 构 尺 寸， 为 求 解C 2 点 的 加 速 度， 只 要 列 出 一 个 矢 量 方 程 r r r r a a a a C B C B C B 222222=++n t 就 可 以 用 图 解 法 将 a C 2求 出。- - - - - - - - - - - - - - - - - - ( ) 20.在 讨 论 杆2 和 杆3 上 的 瞬 时 重 合 点 的 速 度 和 加 速 度 关 系 时， 可 以 选 择 任 意 点 作 为 瞬 时 重 合 点。- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ( )
机械原理历年试卷汇总及答案 第2章机构得结构分析 一、填空题: 1、机构可能出现得独立运动数目称为机构得_＿＿_＿＿___＿、 2、在平面机构中若引入个高副将引入个约束,而引入个低副将引入 个约束,则活动构件数、约束数与机构自由度得关系就是。３、机构具有确定运动得条件就是:;若机构自由度 Ｆ＞0,而原动件数〈Ｆ,则构件间得运动就是;若机构自由度F>0,而 原动件数>F,则各构件之间、 4、根据运动副中两构件得接触形式不同,运动副分为_______＿__、_____＿__＿ _。 5、根据机构得组成原理,任何机构都可以瞧作就是由若干个__＿_＿__＿_＿依次联接到原动件与机架上所组成得。 ６、在平面机构中,具有两个约束得运副就是__副,具有一个约束得运动副就是__副、 7、两构件之间为接触得运动副称为低副,引入一个低副将带入个约束。 二、选择题 1、当机构中原动件数目机构自由度数目时,该机构具有确定得相对运动。Ａ、小于Ｂ。等于C、大于D、大于或等于 ２、某机构为Ⅲ级机构,那么该机构应满足得充分必要条件就是。A。含有一个原动件组; B.至少含有一个基本杆组; Ｃ.至少含有一个Ⅱ级杆组; D、至少含有一个最高级别为Ⅲ级得杆组、 3、每两个构件之间得这种可动联接,称为＿__＿＿_____。 Ａ.运动副;Ｂ、移动副; C、转动副; D.高副。４、基本杆组就是自由度等于得运动链。 A。０; B、1; C。原动件数。 5、在图示4个分图中,图就是Ⅲ级杆组,其余都就是个Ⅱ级杆组得组合、 ６、图示机构中有_＿＿_＿＿_虚约束。 Ａ1个 B 2个 C 3个 D 没有 7、图示机构要有确定得运动,需要有___＿
《机械原理与机械设计基础》复习资料 一、单选题 1. 复合铰链的转动副数等于（ B ）。 A ．主动件数 B ．构件数－1 C ．构件数 D ．活动构件数－1 2. 在平面机构中，每增加一个低副将引入（C ）。 A ．0个约束 B ．1个约束 C ．2个约束 D ．3个约束 3. 机构具有确定相对运动的条件是（ A ）。 A ．机构自由度数等于主动件数 B ．机构自由度数大于主动件数 C ．机构自由度数小于主动件数 D ．机构自由度数大于等于主动件数 4. 某平面机构有5个低副，1个高副，机构自由度为1，则该机构具有（ B ）个活动构 件。 A ．3 B ．4 C ．5 D ．6 5. 在机械系统速度波动的一个周期中，（ D ） A ．当系统出现盈功时，系统的运转速度将降低，此时飞轮将储存能量 B ．当系统出现盈功时，系统的运转速度将加快，此时飞轮将释放能量 C ．当系统出现亏功时，系统的运转速度将加快，此时飞轮将储存能量 D ．当系统出现亏功时，系统的运转速度将降低，此时飞轮将释放能量 6. 速度不均匀系数是描述机械运转速度不均匀程度的重要参数，其表达式为（ C ）。 A ．δ = ωmax －ωmin B ．2ωωmin max += δ C ．m min max ωωω-= δ D ．min max min max ωωωω+-= δ 7. 在双曲柄机构中，已知杆长a ＝80，b ＝150，c ＝120，则d 杆长度为（ B ）。 A ．d ＜110 B ．110≤d ≤190 C ．d ＜190 D ．0＜d 8. 四杆机构处于死点时，其传动角γ 为（ A ）。 A ．0° B ．90° C ．γ ＞90° D ．0°＜ γ ＜90° 9. 在曲柄摇杆机构中，当曲柄为主动件，摇杆为从动件时，可将（ B ）。 A ．连续转动变为往复移动 B ．连续转动变为往复摆动 C ．往复移动变为转动 D ．往复摆动变为连续转动 10. 对于平面连杆机构，通常可利用（ C ）的惯性储蓄能量，以越过机构的死点位置。 A ．主动件 B ．连杆 C ．从动件 D ．连架杆 11. 曲柄摇杆机构中，摇杆为主动件时，（ B ）死点位置。 A ．不存在 B ．曲柄与连杆共线时为
机械原理题库一 一. 判断下列各结论的对错。对者画“√”号，错者画“×”号。 1.一个构件可以由多个零件组成。 (√) 2.三级杆组必定是四件六副杆组。 (×) 3.曲柄滑块机构中，若曲柄为原动件则滑块一定无急回特性。 (×) 4.国产标准斜齿轮的齿根圆一定比基圆大。 (×) 5速度瞬心是构件上速度为零的点。 (×) 6平面高副连接的两构件间，只允许有相对滑动。 (×) 7在曲柄滑块机构中，只要滑块做主动件，就必然有死点存在。 (√) 8锥齿轮的标准摸数是指大端摸数。 (√) 9自由度为1的周转轮系是行星轮系。 (√) 10 等效力矩的值一定大于零。 (×) 11根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基 圆大。 （×） 12对心的曲柄滑块机构，其行程速比系数K 一定等于一。 （√） 13在平面机构中，一个高副引入二个约束。 （×） 14在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小 （√） 15在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。 （×） 二、填空题。 1． 在平面机构中若引入H P 个高副将引入 2H P 个约束，而引入L P 个低副将引 入 L P 个约束，则活动构件数n 、约束数与机构自由度F 的关系是 32L H F n P P =--。 2． 机构具有确定运动的条件是: 机构的原动件数等于机构的自由度数；若机构 自由度Ｆ>0，而原动件数
第二早 4 .在平面机构中，具有两个约束的运动副是 移动副或转动副；具有一个约束的运动副是 高副。 5. 组成机构的要素是 构件和转动副；构件是机构中的_运动—单元体。 6. 在平面机构中，一个运动副引入的约束数的变化范围是 1-2。 7 ?机构具有确定运动的条件是 _（机构的原动件数目等于机构的自由度） 。 8 .零件与构件的区别在于构件是 运动的单元体，而零件是 制造的单元体。 9 .由M 个构件组成的复合铰链应包括 m-1个转动副。 10 .机构中的运动副是指 两构件直接接触所组成的可动联接 。 1?三个彼此作平面平行运动的构件共有 3个速度瞬心，这几个瞬心必定位于 同一直线上。 2 .含有六个构件的平面机构， 其速度瞬心共有15个，其中有5个是绝对瞬心，有10个是相对 瞬心。 3 .相对瞬心和绝对瞬心的相同点是 两构件相对速度为零的点，即绝对速度相等的点 ， 不同点是绝对瞬心点两构件的绝对速度为零，相对瞬心点两构件的绝对速度不为零 。 4.在由N 个构件所组成的机构中，有 （N-1）（N/2-1）个相对瞬心，有 N-1个绝对瞬心。 5?速度影像的相似原理只能应用于 同一构件上_的各点，而不能应用于机构的 不同构件上的各 点。 6 ?当两构件组成转动副时，其瞬心在 转动副中心处；组成移动副时，其瞬心在 移动方向的垂 直无穷远处处；组成纯滚动的高副时，其瞬心在 高副接触点处。 7 .一个运动矢量方程只能求解 _____ 2 个未知量。 速度。哥氏加速度的大小为 a*kc2c3 ,方向与将 vc2c3沿3 2转90度的方向一致。 1. 从受力观点分析，移动副的自锁条件是 驱动力位于摩擦锥 之内 转动副的自锁条件是 驱动力位于摩擦圆之内。 2 .从效率的观点来看，机械的自锁条件是 n< 0。 3 .三角形螺纹的摩擦力矩在同样条件下 大于矩形螺纹的摩擦力矩，因此它多用于 联接。 4 .机械发生自锁的实质是 无论驱动力多大，机械都无法运动 。 5. 在构件1、2组成的移动副中，确定构件 1对构件2的总反力F R12方向的方法是与2构件相 对于1构 件的相对速度 V12成90度+fai 。 6 .槽面摩擦力比平面摩擦力大是因为 槽面的法向反力大于平面的法向反力 。 7 .矩形螺纹和梯形螺纹用于 传动，而三角形（普通）螺纹用于 联接。 8 .机械效率等于 输出功与输入功之比，它反映了 输入功在机械中的有效利用程度。 9 .提高机械效率的途径有 尽量简化机械传动系统， 选择合适的运动副形式， 尽量减少构件尺寸， 减少摩擦。 1.机械平衡的方法包括、 平面设计和平衡试验，前者的目的是为了在设计阶段，从结构上保 证其产生的惯性力最小 ，后者的目的是为了 用试验方法消除或减少平衡设计后生产出的转子所 存在的不 8.平面四杆机构的瞬心总数为 _6__。 9 .当两构件不直接组成运动副时，瞬心位置用 10.当两构件的相对运动为移动，牵连运动为 三心定理确定。 转动动时，两构件的重合点之间将有哥氏加
机械原理课后全部习题答案 目录 第1章绪论 (1) 第2章平面机构的结构分析 (3) 第3章平面连杆机构 (8) 第4章凸轮机构及其设计 (15) 第5章齿轮机构 (19) 第6章轮系及其设计 (26) 第8章机械运动力学方程 (32) 第9章平面机构的平衡 (39) 第一章绪论 一、补充题 1、复习思考题 1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么 2）、机器与机构有什么异同点 3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。 4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器可以用来人的劳动，完成有用的。 4）、组成机构、并且相互间能作的物体，叫做构件。 5）、从运动的角度看，机构的主要功用在于运动或运动的形式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作部分须完成机器的动作，且处于整个传动的。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。 9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。 3、判断题 1)、构件都是可动的。（） 2）、机器的传动部分都是机构。（） 3）、互相之间能作相对运动的物件是构件。（） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。（） 5）、机构的作用，只是传递或转换运动的形式。（） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（） 7）、机构中的主动件和被动件，都是构件。（） 2 填空题答案 1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换 6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件 3判断题答案 1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√
1 绪论 1.组成机构的要素是和；构件是机构中的单元体。 2.具有、、 等三个特征的构件组合体称为机器。 3.机器是由、、 所组成的。 4.机器和机构的主要区别在于。 5.从机构结构观点来看，任何机构是由三部分组成。 6.运动副元素是指。 7.构件的自由度是指; 机构的自由度是指。 8.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留了个自由度。 9.机构中的运动副是指。 10.机构具有确定的相对运动条件是原动件数机构的自由度。 11.在平面机构中若引入一个高副将引入 ______ 个约束，而引入一个低副将引入 _____ 个约束，构件数、约束数与机构自由度的关系是。 12.平面运动副的最大约束数为，最小约束数为。 13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。 15.计算机机构自由度的目的是 ___________________________________________________________________________________________________________ _________________________________________。 16.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。 17.计算平面机构自由度的公式为F ，应用此公式时应注意判断：(A) 铰链，(B) 自由度，(C) 约束。 18.机构中的复合铰链是指；局部自由度是指；虚约束是 指。 19.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的 级别确定。 20.机构运动简图是 的简单图形。 21.在图示平面运动链中，若构件1 为机架，构件5 为原动件，则成为级机构；若以构件2为机架，3为原动件，则成为级机构；若以构件4为机架，5 为原动件，则成为级机构。
中南大学现代远程教育课程考试复习题及参考答案 机械原理 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。 2.同一构件上各点的速度多边形必相似于对应点位置组成的多边形。 3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。 4.机械系统的等效力学模型是具有等效转动惯量，其上作用有等效力矩的等效构件。 5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。 6.平面连杆机构中，同一位置的传动角与压力角之和等于。 7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。 8.为减小凸轮机构的压力角，应该增大凸轮的基圆半径。 9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作等加速运动，后半程 作等减速运动。 10.增大模数，齿轮传动的重合度不变；增多齿数，齿轮传动的重合度增大。 11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。 12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。 13.三个彼此作平面运动的构件共有 3 个速度瞬心，且位于同一条直线。 14.铰链四杆机构中传动角γ为90度，传动效率最大。 15.连杆是不直接和机架相联的构件；平面连杆机构中的运动副均为低副。 16.偏心轮机构是通过扩大转动副半径由铰链四杆机构演化而来的。 17.机械发生自锁时，其机械效率小于等于0 。 18.刚性转子的动平衡的条件是。 19.曲柄摇杆机构中的最小传动角出现在曲柄与机架两次共线的位置时。 20.具有急回特性的曲杆摇杆机构行程速比系数k 1。 21.四杆机构的压力角和传动角互为余角，压力角越大，其传力性能越。 22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为z/cos3β。 23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其模数相匹配。 24.差动轮系是机构自由度等于 2 的周转轮系。
