GT21L16S1W-S
15X16点阵
标准汉字字库芯片（SPI接口）
用户手册
VER 2.51
2006-Q2
版本修订记录
版本号修改内容日期备注V2.5 生成数据手册2006-6
V2.51 修正了扩展字符区的8X16ASCII对应传统ASCII的算法2006-8
目录
1 概述 (4)
2 特点 (5)
3 引脚配置 (7)
4 引脚描述与接口连接 (7)
4.1 引脚描述 (7)
4.2 HOST CPU主机SPI接口电路示意图 (8)
5 操作指令 (9)
5.1 指令参数 (9)
5.2 Read Data Bytes（一般读取） (9)
5.3 Read Data Bytes at Higher Speed（快速读取点阵数据） (10)
6 电气特性 (11)
6.1 绝对最大额定值 (11)
6.2 DC特性 (11)
6.3 AC特性 (11)
7 封装尺寸 (13)
8 功能描述 (14)
8.1 汉字点阵排列格式 (14)
8.1.1 15X16点汉字排列格式-横置横排 (14)
8.1.2 5X7点ASCII字符排列格式 (14)
8.1.3 8X16点ASCII扩展字符排列格式 (15)
8.1.4 Unicode字符排列格式 (15)
8.1.5 16点阵ASCII方头字符排列格式 (15)
8.2 汉字点阵字库结构 (17)
8.3 汉字点阵在芯片中的地址计算方法 (18)
8.3.1 15X16汉字点阵地址的计算 (18)
8.3.2 5X7 ASCII 字符地址的计算 (19)
8.3.3 8X16 ASCII 扩展字符地址的计算 (19)
8.3.4 16点阵ASCII方头字符在芯片中的字节地址的计算方法如下： (19)
8.3.5 8X16 自定义特殊字符地址的计算 (20)
8.3.6 8X16 自定义希腊字符区地址的计算 (20)
8.3.7 8X16 拉丁语、西里尔语Unicode字符在芯片中的字节地址的计算方法 (20)
9 附录 (21)
9.1 GB2312 1区(字符区) (21)
9.2 Unicode字符区字符 (24)
9.3 8×16点扩展字符区ASCII字符（126字符） (29)
9.4 5×7点ASCII字符（96字符） (30)
9.5 8×16自定义特殊字符区ASCII字符（64字符） (31)
9.6 8×16自定义希腊字符区ASCII字符（16字符） (31)
9.7 国家语言文系对照表 (32)
1 概述
GT21L16S1W-S是一款支持GB2312字符集（6763字）的15X16点阵字库SPI串行接口芯片，排列格式为横置横排。同时芯片内含1套8X16点扩展ASCII字符（见附件：9.3）、1套5X7点ASCII字符（见附件：9.4），1套16点ASCII方头字符，以及Unicode字符区拉丁文系（LATIN）、西里尔文系（CYRILLIC）文系字符（见附件：9.2）基本可以涵盖81个国家及地区（见附件：9.7）。同时还有非常丰富的自定义区的各种图形符号（见附件：9.5），以及常用希腊字符（见附件：9.6）。
每个汉字在字库中是以汉字字模的形式存储的，每个点用一个二进制位表示，存1的点，当显示时可以在屏幕上显示亮点，存0的点，则在屏幕上不显示。
本字库芯片含有1套15X16点阵字库横置横排格式，即一个字节的高位表示左面的点，低位表示右面的点，排满一行的点后再排下一行。这样把点阵信息用来直接在显示器上按上述规则显示，则将出现对应的汉字。
用户只要知道汉字的内码，就可以通过本手册提供的方法计算出该汉字点阵在芯片中的地址，然后就可从该地址连续读出点阵信息。
命名规则（标准点阵字库芯片）
最大点阵
最大字符集类型
S：GB2312 6,763汉字
M：GB18030 27,533汉字
T：GB12345 6,866汉字
V：Unicode1.0/GB13000 20,902汉字
U：Unicode3.0(覆盖Unicod1.0) 27,484汉字
B：BIG5 13,060汉字
2 特点
●数据总线：SPI总线兼容的串行接口
●点阵排列方式：字节横置横排。
●时钟频率：40MHz(max.) @3.3V
●工作电压：2.7V – 3.6V
●电流：
工作电流：10mA
待机电流：10uA
●封装：SOP8
●字库内容：
汉字字库ASCII字符
5×
7点ASCII字符（96字符）
8×16点ASCII扩展字符（126字符）
16点阵方头（96字符）15×16点
GB2312（6,763汉字）
（846字符）
8×16点阵
Unicode字符区（626字符）
－拉丁文系（376字符）
－西里尔文系（250字符）
自定义字符区（64字符）
希腊字字符区（16字符）
●字型样张
15×16点GB2312（6,763汉字）
5×7点ASCII字符（96字符）
16点阵ASCII方头（96字符）
其它各种字符样张详见附件
3 引脚配置
CS#SO VCC HOLD#GND GND
SCLK SI
SOP8
4 引脚描述与接口连接
4.1 引脚描述
8-PIN SOP
SOP8 名称 I/O 描述
1 CS# I 片选输入（Chip enable input ）
2 SO O 串行数据输出 (Serial data output)
3 GND 地(Ground)
4 GND 地(Ground)
5 SI I 串行数据输入 (Serial data input)
6 SCLK I 串行时钟输入（Serial clock input ）
7 HOLD# I 总线挂起（Hold, to pause the device without ） 8 VCC 电源(+ 3.3V Power Supply)
串行数据输出（SO ）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。 串行数据输入（SI ）：该信号用来把数据从串行输入芯片，数据在时钟的上升沿移入。 串行时钟输入（SCLK ）：数据在时钟上升沿移入，在下降沿移出。 片选输入（CS#）：所有串行数据传输开始于CE#下降沿，CE#在传输期间必须保持为低电平，在两条
指令之间保持为高电平。
总线挂起输入（HOLD#）：
该信号用于片选信号有效期间暂停数据传输，在总线挂起期间，串行数据输出信号处于高阻态，芯片不对串行数据输入信号和串行时钟信号进行响应。
当HOLD#信号变为低并且串行时钟信号（SCLK）处于低电平时，进入总线挂起状态。
当HOLD#信号变为高并时串行时钟信号（SCLK）处于低电平时，结束总线挂起状态。
4.2 HOST CPU主机SPI接口电路示意图
5 操作指令
5.1 指令参数
Instruction Set
Instruction Description
Instruction
Code(One-Byte)
Address
Bytes
Dummy
Bytes
Data
Bytes
READ Read Data Bytes0000 0011 03 h 3 0 1 to ∞
FAST_READ Read Data Bytes
at Higher Speed
0000 10110B h 3 1 1 to ∞
所有对本芯片的操作只有2个，那就是Read Data Bytes (READ “一般读取”)和Read Data Bytes at Higher Speed (FAST_READ “快速读取点阵数据”)。.
5.2 Read Data Bytes（一般读取）
Read Data Bytes需要用指令码来执行每一次操作。READ指令的时序如下(图)：
n 首先把片选信号（CS#）变为低，紧跟着的是1个字节的命令字（03 h）和3个字节的地址和通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。
n 然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。
n 读取字节数据后，则把片选信号（CS#）变为高，结束本次操作。
如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。
图：Read Data Bytes (READ) Instruction Sequence and Data-out sequence:
5.3 Read Data Bytes at Higher Speed（快速读取点阵数据）
Read Data Bytes at Higher Speed 需要用指令码来执行操作。READ_FAST指令的时序如下(图)：n 首先把片选信号（CS#）变为低，紧跟着的是1个字节的命令字（0B h）和3个字节的地址以及一个字节Dummy Byte通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。
n 然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。
n 如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。例：读取一个15x16点阵汉字需要32Byte，则连续32个字节读取后结束一个汉字的点阵数据读取操作。
如果不需要继续读取数据，则把片选信号（CS#）变为高，结束本次操作。
图：Read Data Bytes at Higher Speed (READ_FAST) Instruction Sequence and Data-out sequence:
6 电气特性
6.1 绝对最大额定值
Symbol Parameter Min. Max. Unit Condition
T OP Operating T emperature -10 70 ℃
T STG Storage T emperature -65 150 ℃
VCC Supply Voltage -0.3 3.6 V
V IN Input Voltage -0.3 VCC+0.3 V
GND Power Ground -0.3 0.3 V
6.2 DC特性
Condition：T OP = -10℃to 70℃，GND=0V
Symbol Parameter Min. Max. Unit Condition
I DD VCC Supply Current(active) 10 mA
I SB VCC Standby Current 10 uA
VCC=2.7-3.6V
V IL Input LOW Voltage -0.3 0.3VCC V
V IH Input HIGH Voltage 0.7VCC VCC+0.4 V
V
V OL Output LOW Voltage 0.4
(I OL=1.6mA)
V OH Output HIGH Voltage 0.8VCC
V
(I OH=-100uA)
I LI Input Leakage Current 0 2 uA
I LO Output Leakage Current 0 2 uA
Note：I IL：Input LOW Current，I IH：Input HIGH Current，
I OL：Output LOW Current，I OH：Output HIGH Current，
6.3 AC特性
Symbol Alt. Parameter Min. Max. Unit Fc Fc Clock Frequency D.C. 40 MHz t CH t CLH Clock High Time 11 ns t CL t CLL Clock Low Time 11 ns t CLCH Clock Rise Time(peak to peak) 0.1 V/ns t CHCL Clock Fall Time (peak to peak) 0.1 V/ns t SLCH t CSS CS# Active Setup Time (relative to SCLK) 5 ns t CHSL CS# Not Active Hold Time (relative to SCLK) 5 ns t DVCH t DSU Data In Setup Time 2 ns t CHDX t DH Data In Hold Time 5 ns t CHSH CS# Active Hold Time (relative to SCLK) 5 ns t SHCH CS# Not Active Setup Time (relative to SCLK) 5 ns t SHSL t CSH CS# Deselect Time 100 ns t SHQZ t DIS Output Disable Time 9 ns t CLQV t V Clock Low to Output Valid 9 ns t CLQX t HO Output Hold Time 0 ns t HLCH HOLD# Setup Time (relative to SCLK) 5 ns t CHHH HOLD# Hold Time (relative to SCLK) 5 ns t HHCH HOLD Setup Time (relative to SCLK) 5 ns
t CHHL HOLD Hold Time (relative to SCLK) 5 ns t HHQX t LZ HOLD to Output Low-Z 9 ns t HLQZ t HZ HOLD# to Output High-Z 9 ns
7 封装尺寸
SOP8 Package Unit :mm
8 功能描述
8.1 汉字点阵排列格式
每个汉字在芯片中是以汉字点阵字模的形式存储的，每个点用一个二进制位表示，存1的点，当显示时可以在屏幕上显示亮点，存0的点，则在屏幕上不显示。
8.1.1 15X16点汉字排列格式-横置横排
15X16点汉字的信息需要32个字节（BYTE 0 – BYTE 31）来表示。该15X16点汉字的点阵数据是横置横排的，其具体排列结构如下图：
8.1.2 5X7点ASCII 字符排列格式
5X7点ASCII 的信息需要8个字节（BYTE 0 – BYTE7）来表示。该ASCII 点阵数据是横置横排的，
其具体排列结构如下图：
7行空白
5位
8行
5X7点ASCII
字符排列格式图
8.1.3 8X16点ASCII 扩展字符排列格式
8X16点ASCII 的信息需要16个字节（BYTE 0 – BYTE15）来表示。
..........
..........
..........
16 行
B7 B6 B5 B4 B3 B2 B1 B0
BYTE 0
B7 B6 B5 B4 B3 B2 B1 B0
BYTE 1
B7 B6 B5 B4 B3 B2 B1 B0
BYTE 14
B7 B6 B5 B4 B3 B2 B1 B0
BYTE 15
8 位
8.1.4 Unicode 字符排列格式
排列格式同上8X16点ASCII 扩展字符排列格式
8.1.5 16点阵ASCII 方头字符排列格式
16点阵ASCII 方头字符的信息需要34个字节（BYTE 0 – BYTE33）来表示。 n 存储格式
由于ASCII 方头字符是不等宽的，因此在存储格式中BYTE0~ BYTE1存放点阵宽度数据，BYTE2-33存放点阵数据。具体格式见下图：
B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 BYTE 0 BYTE 1
点阵宽度数据
ASCII 点阵数据 ..........
B7 B6 B5 B4 B3 B2 B1 B0 BYTE 2
B7 B6 B5 B4 B3 B2 B1 B0
BYTE 33
n 存储结构
不等宽ASCII 字符的存储结构是以宽度为BYTE 取整的，根据不同字符宽度会出现相应的空白区。根据BYTE0~ BYTE1所存放点阵的宽度数据，可以对还原下一个字的显示或排版留作参考。
8X16点ASCII 字符排列格式图
16 行
点阵宽度空白
例如：ASCII方头字符B
0-33BYTE的点阵数据是: 00 0C 00 00 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80
7F C0 60 E0 60 60 60 60 7FC0 7F 80
其中：
BYTE0~ BYTE1: 00 0C
为ASCII方头字符B的点阵宽度数据，即：12位宽度。字符后面有4位空白区，可以在排版下一个字时考虑到这一点，将下一个字的起始位置前移。（见下图）
BYTE2-33: 00 00 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80 7F C0 60 E0 60 60
60 60 7FC0 7F 80
为ASCII方头字符B的点阵数据。
B空白点阵宽度12位(0xOC)
16 行
16点阵ASCII方头字符排列格式图
8.2 汉字点阵字库结构
n GB2312标准点阵字库
标准点阵字符1区对应GB2312码位的A1A1~A9FE共计846个字符；
标准点阵字库中的2区对应GB2312码位B0A1~F7FE共计6763个汉字。
n 8X16点ASCII扩展字符集合对应内码AAA1~ABC0共计126个字符(或者对应ASCII 码位20~7E共计96个字符,其余忽略) 。
n 5X7点ASCII字符对应ASCII码位的20~7E共计96个字符。
n ASCII方头为不等宽ASCII字符所对应码位20~7E共计96个字符。
n 8X16点自定义特殊字符区对应码位的ACA1~ACDF共计64个字符。
n 8X16点自定义希腊字符区对应码位的ACE0~ACEF共计16个字符。
n 8X16 Unicode字符为等宽字符，其中对应拉丁文系Unicode码00A0H~04E9H 共计376个字符，对应西里尔文系Unicode码0400H~04F9H 共计250个字符。
8.3 汉字点阵在芯片中的地址计算方法
用户只要知道汉字的内码，就可以计算出该汉字点阵在芯片中的地址，然后就可从该地址连续读出点阵信息用于显示。
15X16点阵字库地址分配(字节地址)：0000 0000 H ~ 0003 B7BF H,
8.3.1 15X16汉字点阵地址的计算
GBCode表示汉字内码。
MSB 表示汉字内码GBCode 的高8bits。
LSB 表示汉字内码GBCode 的低8bits。
Address 表示汉字或ASCII字符点阵在芯片中的字节地址。
BaseAdd：说明点阵数据在字库芯片中的起始地址。
15x16汉字点阵在芯片中的字节地址的计算方法如下：
BaseAdd=0x0000 ;
if(MSB >=0xA1 && MSB <= 0xAB && LSB >=0xA1)
Address =( (MSB - 0xA1) * 94 + (LSB - 0xA1))*32+ BaseAdd;
else if(MSB >=0xB0 && MSB <= 0xF7 && LSB >=0xA1)
Address = ((MSB - 0xB0) * 94 + (LSB - 0xA1)+ 846)*32+ BaseAdd;
8.3.2 5X7 ASCII 字符地址的计算
ASCIICode 表示ASCII码（8bits）
Address 表示汉字或ASCII字符点阵在芯片中的字节地址。
BaseAdd: 说明点阵数据在字库芯片中的起始地址。
5X7 ASCII字符点阵在芯片中的字节地址的计算方法如下：
BaseAdd=0x 3BFC0
if (ASCIICode >= 0x 20) and (ASCIICode <= 0x 7E) then
Address = (ASCIICode –0x 20 ) * 8+BaseAdd
8.3.3 8X16 ASCII 扩展字符地址的计算
1. 8X16 ASCII 扩展字符使用传统的ASCII编码的计算方法如下：
说明：
ASCIICode 表示ASCII码（8bits）
Address 表示汉字或ASCII字符点阵在芯片中的字节地址。
BaseAdd: 说明点阵数据在字库芯片中的起始地址。
计算方法：
BaseAdd=0x 3B7C0
if (ASCIICode >= 0x 20) and (ASCIICode <= 0x 7E) then
if(ASCIICode >= 0x 60) then
Address = (ASCIICode –0x 20+1 ) * 16+BaseAdd
else
Address = (ASCIICode –0x 20 ) * 16+BaseAdd
2. 8X16 ASCII 扩展字符使用汉字内码编码的计算方法如下：
说明：
GBCODE 表示GB内码（16bits）
Address 表示字符点阵在芯片中的字节地址。
BaseAdd: 说明点阵数据在字库芯片中的起始地址。
计算方法：
BaseAdd=0x 3B7C0
if (GBCODE > 0x AAA0) and (GBCODE <=0x ABC0 ) then
Address = (GBCODE –0x AAA0 ) * 16+BaseAdd
8.3.4 16点阵ASCII方头字符在芯片中的字节地址的计算方法如下：
BaseAdd=0x3C2C0
if (ASCIICode >= 0x 20) and (ASCIICode <= 0x 7E) then
Address = (ASCIICode –0x 20 ) * 34+ BaseAdd
8.3.5 8X16 自定义特殊字符地址的计算
8X16 自定义特殊字符计算方法如下：
GBCODE 表示GB内码（16bits）
Address 表示字符点阵在芯片中的字节地址。
BaseAdd: 说明点阵数据在字库芯片中的起始地址。
BaseAdd=0x 3CF80
if (GBCODE > 0x ACA0) and (GBCODE <=0x ACDF ) then
Address = (GBCODE –0x ACA0 ) * 16+BaseAdd
8.3.6 8X16 自定义希腊字符区地址的计算
8X16 自定义希腊字符计算方法如下：
GBCODE 表示GB内码（16bits）
Address 表示字符点阵在芯片中的字节地址。
BaseAdd: 说明点阵数据在字库芯片中的起始地址。
BaseAdd=0x 3D380
if (GBCODE > 0x ACE0) and (GBCODE <=0x ACEF ) then
Address = (GBCODE –0x ACE0 ) * 16+BaseAdd
8.3.7 8X16 拉丁语、西里尔语Unicode字符在芯片中的字节地址的计算方法
计算方法如下：
unicode表示unicode内码。
Address 表示unicode字符点阵在芯片中的字节地址。
BaseAdd：说明点阵数据在字库芯片中的起始地址。
1.字节地址的计算函数调用方法－拉丁文系
BaseAdd= 0x 3D480
if (Unicode > = 0x 00A0) and (unicode <=0x 0217 ) then
Address = (unicode –0x 00A0) * 16+BaseAdd
2.字节地址的计算函数调用方法－西里尔文系
BaseAdd= 0x 3EC00
if (Unicode > = 0x 0400) and (unicode <=0x 04F9 ) then
Address = (unicode –0x 0400) * 16+BaseAdd
LOGO 手体字库制作协议模板WORD模板文档中文字均可以自行修改 ××××有限公司
编号：_____________手体字库制作协议模板 甲方：___________________________ 乙方：___________________________ 签订日期：_______年______月______日
甲方：_________ 乙方：_________ 甲方和乙方约定，委托乙方制作手体字库____套，双方本着平等，自愿，公平之原则，就此达成协议如下，以资信守： 第一条业务约定 1.1甲方委托乙方根据甲方提供的字体笔迹开发制作甲方的手写字库，具体为： (1)全码版___套，单价_________元，全码版制作标准为：包含_________个汉字，_________个符号;字体特征：客户手写体;应用范围：各种文书处理。 (2)标准版___套，单价_________元，标准版制作标准为：包含_________个汉字，_________个符号;字体特征：客户手写体;应用范围：各种文书处理。 第二条双方的权利和义务
2.1甲方需按照乙方的要求，按规定填写专用字帖，完毕后交给乙方。 2.2本协议签订后，甲方需按时把预付货款给甲方，如因甲方付款而推迟交货日期，则由甲方承担责任。 2.3甲方有权要求乙方提供良好的售后服务。包括后期的特别字体的添加和长期维护。 2.4甲方有权要求乙方保护甲方字体的安全性，不得擅自传播;甲方拥有该字体的所有权。 2.5乙方必须在收到甲方字体样本后的_________个工作日内把成品制作出来交付乙方，采取邮寄字库的客户以邮戳计。 2.6乙方须保证产品的质量，严格按照制作标准制作，保证制作产品与客户手写字体的笔迹的一致性。 2.7乙方有要求甲方按时提供字体样本的权利。 2.8乙方只负责手写字体字库的开发，不对该字体的使用责任负责。
点阵字库的原理 2010-12-06 17:12:46 分类： 点阵字库的原理(引文) 所有的汉字或者英文都是下面的原理， 由左至右，每8个点占用一个字节，最后不足8个字节的占用一个字节，而且从最高位向最低位排列。 生成的字库说明：（以12×12例子） 一个汉字占用字节数：12÷8=1····4也就是占用了2×12=24个字节。 编码排序A0A0→A0FE A1A0→A2FE依次排列。 以12×12字库的“我”为例：“我”的编码为CED2，所以在汉字排在CEH-AOH=2EH区的D2H-A0H=32H个。所以在12×12字库的起始位置就是[{FE-A0}*2EH+32H]*24=104976开始的24个字节就是我的点阵模。 其他的类推即可。 英文点阵也是如此推理。 在DOS程序中使用点阵字库的方法 首先需要理解的是点阵字库是一个数据文件,在这个数据文件里面保存了所有文字的点阵数据.至于什么是点阵,我想我不讲大家都知道的,使用过"文曲星"之类的电子辞典吧,那个的液晶显示器上面显示的汉子就能够明显的看出"点阵"的痕迹.在PC 机上也是如此,文字也是由点阵来组成了,不同的是,PC机显示器的显示分辨率更高,高到了我们肉眼无法区分的地步,因此"点阵"的痕迹也就不那么明显了. 点阵、矩阵、位图这三个概念在本质上是有联系的,从某种程度上来讲,这三个就是同义词.点阵从本质上讲就是单色位图,他使用一个比特来表示一个点,如果这个比特为0,表示某个位置没有点,如果为1表示某个位置有点.矩阵和位图有着密不可分的联系,矩阵其实是位图的数学抽象,是一个二维的阵列.位图就是这种二维的阵列,这个阵列中的(x,y) 位置上的数据代表的就是对原始图形进行采样量化后的颜色值.但是,另一方面,我们要面对的问题是,计算机中数据的存放都是一维的,线性的.因此,我们需要将二维的数据线性化到一维里面去.通常的做法就是将二维数据按行顺序的存放,这样就线性化到了一维. 那么点阵字的数据存放细节到底是怎么样的呢.其实也十分的简单,举个例子最能说明问题.比如说16*16 的点阵,也就是说每一行有16个点,由于一个点使用一个比特来表示,如果这个比特的值为1,则表示这个位置有点,如果这个比特的值为0,则表示这个位置没有点,那么一行也就需要16个比特,而8个比特就是一个字节,也就是说,这个点阵中,一行的数据需要两个字节来存放.第一行的前八个点的数据存放在点阵数据的第一个字节里面,第一行的后面八个点的数据存放在点阵数据的第二个字节里面,第二行的前八个点的数据存放在点阵数据的
[TC4.调用大漠找字，设置生成系统字库，以及美化TC界面技巧] 美化后效果演示一，TC4.调用大漠 1，找到大漠dm.dll,添加到插件如下图 2，在TC4.资源右键插入资源，如下图 3，
dm=com("dm.dmsoft")//调用大漠，必须将大漠文件"dm.dll"添加到TC资源。并将本句话写在空间头，格式如下 4，然后我们来设置，资源路径以及字库，并写个简单的判断命令，如下图 在这里，就要说一下上图的字库设置，好的我们继续看段落二，交给新手怎么简易设置系统字库 二，TC4.设置判断生成大漠字库 1，打开大漠综合工具，列举征途2游戏里找字吧，先截取游戏里任务字“逍遥子”如下 2，设置色偏一般102030即可，然后提取多个阵点，二值化处理，输入定义文字，右键查找系统字体如下图
3，查询到可能字体一般都是宋体如下图查询结果=宋体9号字体 统字库”如下
5，选择字体“宋体”，9号字体， 6，然后点击生成方式
7，生成字库，自己选路径，起名字，我这里为了方便，就把字库放在了桌面，名字命名 为“系统字库” 8，那么字库生成了，别忘了，将我们做好的字库文件插入TC4.资源里面 三，TC4.调用大漠字库找字演示（征途2自动主线任务代码） 1，为了演示找字我就写一段征途2自动主线任务代码如下，想继续往下写你就继续添加， 我就写了几段演示 空间我的程序 dm=com("dm.dmsoft")//调用大漠，必须将大漠文件"dm.dll"添加到TC资源。
窗口句柄,线程句柄,记前字,是否成功,窗口绑定 功能创建辅助() dm.SetPath(辅助.获取资源路径("rc:"))//设置全局路径 dm.SetDict(0,"找字.txt","系统字库.txt")//大漠.设置字库如(0,"zt2.txt") 窗口句柄=窗口.鼠标所在窗口句柄() //窗口.置顶(窗口句柄) 窗口绑定=dm.SetPath(辅助.获取资源路径("rc:")) 如果(!窗口绑定) 辅助.消息框("窗口绑定失败，请重试！") 如果结束 返回真 功能结束 //文字识别自动任务 功能识别任务(x1,y1,x2,y2,待找字,字颜色) 变量是否找到,x,y,i,x1,y1,x2,y2,待找字,字颜色 辅助.等待(500) 循环(真)
汉字点阵字库原理 一、汉字编码 1.区位码 在国标GD2312—80中规定，所有的国标汉字及符号分配在一个94行、94列的方阵中，方阵的每一行称为一个“区”，编号为01区到94区，每一列称为一个“位”，编号为01位到94位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。区位码的前两位是它的区号，后两位是它的位号。用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。汉字“母”字的区位码是3624，表明它在方阵的36区24位，问号“?”的区位码为0331，则它在03区3l位。 2.机内码 汉字的机内码是指在计算机中表示一个汉字的编码。机内码与区位码稍有区别。如上所述，汉字区位码的区码和位码的取值均在1~94之间，如直接用区位码作为机内码，就会与基本ASCII码混淆。为了避免机内码与基本ASCII码的冲突，需要避开基本ASCII码中的控制码(00H~1FH)，还需与基本ASCII码中的字符相区别。为了实现这两点，可以先在区码和位码分别加上20H，在此基础上再加80H(此处“H”表示前两位数字为十六进制数)。经过这些处理，用机内码表示一个汉字需要占两个字节，分别称为高位字节和低位字节，这两位字节的机内码按如下规则表示： 高位字节=区码+20H+80H(或区码+A0H) 低位字节=位码+20H+80H(或位码+AOH) 由于汉字的区码与位码的取值范围的十六进制数均为01H~5EH(即十进制的01~94)，所以汉字的高位字节与低位字节的取值范围则为A1H~FEH(即十进制的161~254)。 例如，汉字“啊”的区位码为1601，区码和位码分别用十六进制表示即为1001H，它的机内码的高位字节为B0H，低位字节为A1H，机内码就是B0A1H。
字体库制作的方法和流 程哦 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
字体库制作的方法和流程 利用现有程序进行字库制作 如果你是专业字体设计师，那么你一定有过制作一套属于自己的全新的中文字库之梦。但是，毕竟中文字库属大字符集（当然是或大于6763个字符的字库），个人想徒手直接设计一整套中文字体谈何容易！其繁复程度足以使任何人却步。但是，当今世界上图形图像程序软件已经如此发达，难道没有什么办法利用现在已有的通用软件，将复杂的工作简化，使设计师自己可以独立完成这一艰巨的工作的吗本文就时装字体的设计经验，介绍一种相对简单的方法，帮你完成的心愿。这种方法的意义在于能够使得字体设计工作化繁为简。 大前提：如果你仅仅是为了设计新字样或仅只几个字，那么研读本文对你没多大帮助。本文并不介绍新字样的设计。本文是帮你在已产生了字体设计的设想之后，如何利用已有资源、不花费太大力气地将整个字库（6763汉字或更多，如欲英文、数字、标点一起处理的话，包括进来即可）制作出来。因此，你必须会使用图形处理的通用软件，这包括：PhotoShop、Illustrator、CorelDRAW（考虑到字库制作的特殊性，应当以矢量软件为主）。什么程度算是“会使用”本文是在介绍字库设计方法，不是软件教学，所以，软件使用方法点到为止。如果不能看明白，说明你还不会熟练使用，即请自行加强研究。这样做的主要目的是为了在尽量短的文字里多介绍具体方法的关键之处。 关于硬件要求。说起来似乎可笑：介绍软件应用的文章，说什么硬件要求！尽管如此，还是想说说：CPU当然越快越好，硬盘也是越快越大越好。硬盘设定提醒：最好把Windows的临时文档和应用图形图像软件的临时文档不要放到同一分区上，找一个空（没有存放任何文件）的分区更好，另放一张空的物理硬盘最好。如有条件，专门软件可做一个内存虚拟的硬盘，把那些需要倒来倒去的文件放在上面，速度会快不少。关键是内存一定要大。会使用PS的人都知道，如果图大，内存又不很充足的话，PS的某些特效是不能使用的。Illustrator有过之而无不及。即便内存足够充分，也会经常出现out of memory的要求放弃选框。我们最好不要让它出现。内存越大越好。最小 1G。为什么要这么强调计算机的物理指标因为我们希望一次性地将GB2312里面的6763个字符处理完毕，这样才可以达到简化字符操作之目的。所以我们最好把所有文字放在一个文件里。在建立文件的时候，如果有可能，当然建立一个包含6763个汉字的文档。这样才能在以后动作时不必反复操作。这时就看出机器物理指标的重要性了。如果你一时无法满足要求，那么就只好退而求其次，将6763个字分割成为几块，分块处理，也没什么别的，就是麻烦点。 具体方法 1. 启动PS，将现有字体按照需要排列在一起，位图化。注意：1，字与字之间留有足够的空隙，以免在分割字符的时候相互影响。2，字要足够大，一般应当在10cm10cm 以上，否则矢量化的时候，精密程度会受影响。 2. 按照事先的设想，对每一个字的位图笔画进行分层划分，一层一种笔画。例如1层，丶；2层，一；3层，丨；4层，丿；5层…….汉字所有不同的笔画加在一起，大

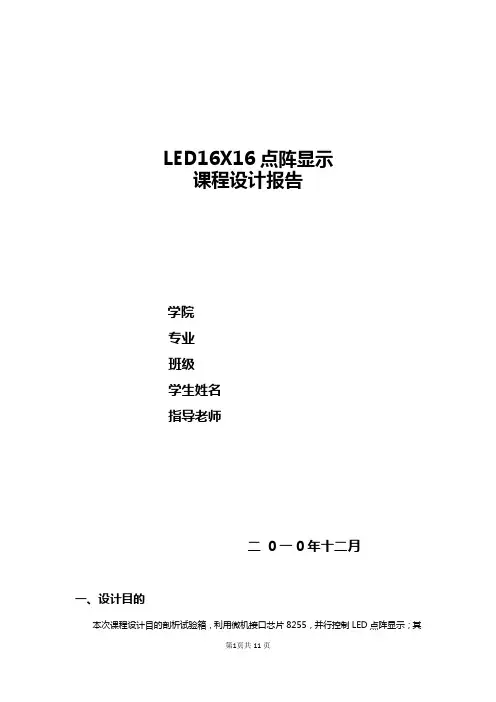

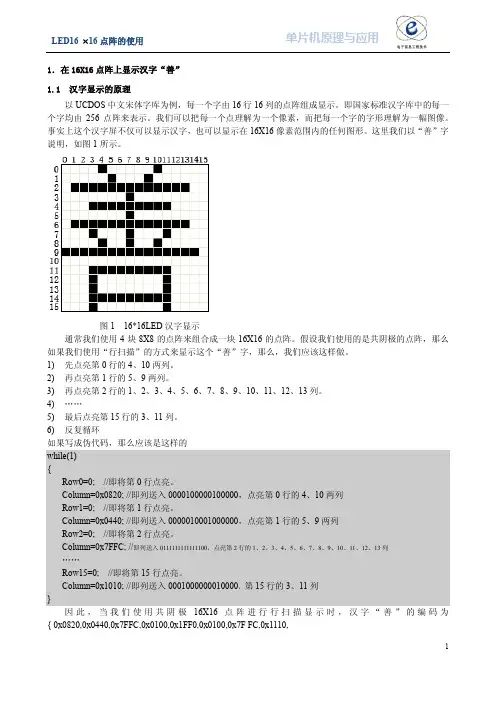

LED16X16点阵显示课程设计报告 学院 专业 班级 学生 指导老师
一、设计目的 本次课程设计目的剖析试验箱，利用微机接口芯片8255，并行控制LED点阵显示；其次就是掌握8088微机系统与LED点阵显示模块之间接口电路设计及编程，了解LED点阵显示的基本原理和如何来实现汉字的的循环左移显示。 二、设计容 利用598H试验系统扩展接口CZ7座，在控制板MC1上以并行通信的方式控制LED点阵显示。要求自建字库，编制程序实现点阵循环左移显示汉字，并要求通过protues仿真软件画出电路图，运行程序。 三、硬件电路设计 整个电路由8088CPU，两片8255，1个74ls373，1个74LS138,1个16×16的LED,5个7407。该电路可静态显示1个16*16位的汉字，也可循环显示。 1、8255 Intel8255A是一种通用的可编程序并行I/O接口芯片，又称“可编程外设接口芯片”，是为Intel8080/8085系列微处理据设计的，也可用于其它系列的微机系统。可由程序来改变其功能，通用性强、使用灵活。通过8255A，CPU可直接同外设相连接，是应用最广的并行I/O接口芯片。其中含3个独立的8位并行输入/输出端口，各端口均具有数据的控制和锁存能力。可通过编程设置各端口的工作方式和数据传送方向(入/出/双向)。 2、138译码器 译码器是组合逻辑电路的一个重要的器件，74LS138的输出是低电平有效，故实现逻辑功能时，输出端不可接或门及或非门，74LS138与前面不同，其有使能端，故使能端必须加以处理，否则无法实现需要的逻辑功能。发光二极管点亮只须使其正向导通即可，根据LED的公共极是阳极还是阴极分为两类译码器，即针对共阳极的低电平有效的译码器；针对共阴极LED的高电平输出有效的译码器。 3、373锁存器 74LS373是低功耗肖特基TTL8D锁存器，有8个相同的D型(三态同相)锁存器，由两个控制端(11脚G或EN；1脚OUT、CONT、OE)控制。当OE接地时，若G为高电平，74LS373接收由PPU输出的地址信号；如果G为低电平，则将地址信号锁存。工作原理：74LS373的输出端O0—O7可直接与总线相连。当三态允许控制端OE为低电平时，O0—O7为正常逻辑状态，可用来驱动负载或总线。当OE为高电平时，O0—O7呈高阻态，即不驱动总线，也不为总线的负载，但锁存器部的逻辑操作不受影响。当锁存允许端LE为高电平时，O随数据D而变。当LE为低电平时，O被锁存在已建立的数据电平。 4、LED 动态显示原理 LED点阵显示系统中各模块的显示方式：有静态和动态显示两种。静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各种图形或文字信息。 点阵式LED绝大部分是采用动态扫描显示方式，这种显示方式巧妙地利用了人眼的视
单片机用矢量字库的C语言调用 用TFT 320 X 240分辨路的液晶屏的显示效果如下图： 本文演示了用STM8S的单片机调用矢量模块的宋体，黑体字符。模块大小比一元硬币稍大，目前该模块已经批量生产，该模块采用SPI串行总线作为数据接口，包含汉字一二三四级字库，生僻字库，以及汉字的标点符号，数字符号，特殊符号，希腊字母，采用几何学中二次B样条曲线及直线来描述字体的外形轮廓，既可以作打印字体，又可以用作屏幕显示；由于它是由指令对字形进行描述，因此它与分辨率无关，输出时总是按照打印机的分辨率输出。无论放大或缩小，字符总是光滑的，不会有锯齿出现。目前可输出16X16点阵到256X256点阵大小的汉字和字母字符，使用方便，速度较快。适合打印机等行业采用，本模块采用3.3V 供电，工作温度在-25~+80℃ 引脚顺序为1：CS# (模块片选控制脚)，2：SO（数据输出脚）3：BUSY_G（芯片忙判断脚）4：地线，5：SI（数据输入脚）6：CLK（时钟输入脚），7：RESET（芯片复位脚），8：VCC（芯片电源脚），本模块使用简单，硬件连接示意图如下： 硬件连接示意图
本例采用STM8来驱动该模块，流程为： 以ST的低端单片机STM8为例的读取过程：实现程序如下： void Delay(unsigned long nCount) { for(; nCount!=0; nCount--); } ;
int main() { unsigned int n=0; zk_data[0]=0x03; //表示显示的是宋体的字符 zk_data[1]=0x30; //汉字长度48 zk_data[2]=0x30; //汉字宽度48 zk_data[3]=0x30; //汉字厚度48 RCC_Configuration(); GPIO_Configuration(); TFT_Init(); clr_TFT(); RSTL; //模块复位 Delay(140); RSTH; Delay(140); for(n=0;n<4;n++) { Send_Byte(zk_data[n]);//发送要显示的字体风格，字体大小。设置一次即可。 Delay(14); } while(1) { unsigend char *text="啊"; for(n=0;n<2;n++) //将啊字的信息发送到模块 { CS_L2; Delay(14); Send_Byte(*text,*(text+1)); Delay(14); CS_H2; } while(CBUSY==SET); //判忙，等待模块内部处理完毕 for(n=0;n<288;n++) //开始接收啊字的数据排置为横置横排 { CS_L2; Delay(14); Bits[n]=Get_Byte(); Delay(14); CS_H2; } Display(Bits,9,10,48,48,0xf800,0x00ff); //将啊字的数据送到TFT液晶屏上面显示 Delay(144);
所有的汉字或者英文都是下面的原理， 由左至右，每8个点占用一个字节，最后不足8个字节的占用一个字节，而且从最高位向最低位排列。 生成的字库说明：（以12×12例子） 一个汉字占用字节数：12÷8=1····4也就是占用了2×12=24个字节。 编码排序A0A0→A0FE A1A0→A2FE依次排列。 以12×12字库的“我”为例：“我”的编码为CED2，所以在汉字排在CEH-AOH=2EH区的D2H-A0H=32H个。所以在12×12字库的起始位置就是[{FE-A0}*2EH+32H]*24=104976开始的24个字节就是我的点阵模。 其他的类推即可。 英文点阵也是如此推理。 51单片机的13×14点阵缩码汉卡 我们历时数载,开发成"51单片机13×14点阵缩码汉卡",适用于目前国内外应用最为广泛的MCSX-51及其兼容系列单片机. 与此同时,还开发了13×14点阵汉字字模.13×14点阵字模,可完全与目前通用的16×16点阵汉字字模媲美,其在单片机和嵌入式系统的汉字显示应用中也具有明显的经济价值和实用意义. 1.单片机目前的汉字显示 信息交流的最主要方式之一即文字交流,但由于我国方块汉字数量繁多,构形迥异,使汉字显示一直是我国计算机普及的障碍.随着计算机技术的迅速发展,PC机的汉字显示已不成问题.但对于成本低、体积小、应用灵活且用量极为巨大的单片机而言,因其结构简单,硬件资源十分有限,其汉字显示仍面对着捉襟见肘,力不从心的窘境. 目前单片机的汉字显示有三种基本方法. ①采用标准字库法.即将国标汉字库固人ROM中,将单片机的硬件和软件进行特别扩展后以显示汉字.众所周知,即使是16×16点阵标准字库,也须占用200KB以上的单元内存,而就目前主流5l系列单片机而言,最大寻址范围仅64KB,即使程序区与数据区合起来也仅128KB内存.因此,若不加特别的扩展设计,不要说检字程序和用户空间,仅字库都装不下.这种方法虽然可以方便地使用现成标准字库,但却需占用大量的硬件和软件资源,增加很大一部分成本和设计难度,所以不经常使用. ②字模直接固化法.即将所显示的汉字,依先后顺序将其字模一一从标准字库中提取后,重新固化,予以显示.此法虽为简捷,但只适于显示少量汉字,且字模的制取繁琐,软件的修改维护都很困难. ③带索引小字库法.即将欲显示文件中的汉字字模,从标准字库中逐一提取固化,制成小型字
说起矢量字体，不得不说一下多边形填充原理。本来是想将多边形填充作为单独的一节内容，可惜说得太细我累大家也累。 多边形填充最需要关注的就是斜率，计算每条边的斜率，从而得到每条边在每一行上的切点。然后从左到右，将各切点连接起来，逐行进行。 多边形有两种填充方式，Alternate和Winding。矢量字体主要用的前一种方式，而winding会将所有的切点都连接起来，没有了中间的分隔区域。 比如，在Alternate模式下，从最左边的切点1，会连接切点2，然后从切点3连接到切点4，而2到3是不连接的。这样就形成了一个空洞，也是矢量字的奥秘所在。Winding模式会将所有的切点都连接起来，即从最左边的一直画到最右边。 FillMode
多边形组——PolyPolygon 将多个多边形组合成一个组，从而形成复杂的多边形组。同样，这个组也依赖于FillMode的填充模式。下面我们来看一下中文的“口”是如何写出来的。 “口”由两条多边形组合而成，根据FillMode为Alternate，相重叠的部分不显示。用笔在字的中央画一条横线，就可以找到4个交点，而交点2到3是不连接的，这样就形成了“口”中间的洞。
微软Arial字体中“S”的曲线 微软的Arial字体中存储的“S”，就是多个Bezier3点组成的。点41是锚点，而40和42是控制点，来控制通过41的曲线的张力。在点的定义上，有on curve和not on curve两种，通常将在曲线上的点定为锚点，而不在曲线上的点为控制点。 这是我年初的时候，为了研究矢量字体，将字母P用微软的方式输出后，再读取字库点阵数据，使用红叉画出字库中所有的点。P是由两条Bezier曲线包围而成的，第二条起着切割的目的，已形成P中间的圆洞。 看看字母“B”的填充。 字体是如何保证对齐的呢？原来在字库内部，有一个基准线，就好像信纸的虚线，用来水平方向对齐的，同样，也有个垂直方向的基准线。每个字都有上浮和下沉的高度，这也是该字的最上和最下的点所处的位置。
点阵LED显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法。2009年06月03日下午 04:27 一.实验要求 编程实现中英文字符的显示。 二.实验目的 1.了解LED点阵显示的基本原理和实现方法。 2.掌握 三.实验电路及连线 点阵显示模块WTD3088的（红色）列输入线接至内部LED的阴极端，行输入线接至内部LED的阳极端（若阳极端输入为高电平，阴极端输入低电平，则该LED 点亮）。发光点的分布如图22-0所示。
Fig 22-0 WTD3088 LED分布 如图22-1示，本实验模块使用74LS374来控制列输入线的电平值。将74LS374的某输出置0，则对应的LED阴极端被置低。如图22-2示，本实验模块使用 74LS273来控制行输入线，并通过9013提供电流驱动。将74LS273的某输出置1，则对应的LED阳极端被置高。每次系统重新开启或总清后，74LS273输出为全0，LED显示被关闭。 通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。 Fig 22-1 LED模块及列扫描电路
Fig 22-2 行扫描电路 Fig 22-3地址译码电路
本实验模块使用4块WTD3088组成16×16点阵，以满足汉字显示的要求。为了方便的控制四个单元，使用了一片74LS139译码，产生四个地址片选信号：CLKR1= CSLED，CLKR2= CSLED+1，用于行控制的两片74LS273；CLKC1= CSLED+2，CLKC2= CSLED+3，用于列控制的两片74LS374。 实验接线:按示例程序，模块的CSLED接51/96地址的8000H。 四.实验说明 使用高亮度LED发光管构成点阵，通过编程控制可以显示中英文字符、图形及视频动态图形。LED显示以其组构方式灵活、亮度高、技术成熟、成本低廉等特点在证券、运动场馆及各种室内/外显示场合得到广泛的应用。 所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库（如ASC16、HZ16）中提取。后者需要正确掌握字库的编码方法和字符定位的计算。 实验盘片中“字符转换”子目录下提供的,可方便的将单个字符的码表从标准字库Asc16,Hzk16中提取出来。具体使用方法是运行上述可执行程序，根据提示输入所需字符（如是汉字还需要先启动dos下的汉字环境，如ucdos，pdos95等）。程序将该字符的码表提取出来，存放在该字符ASC或区位码为文件名称的.dat 文件中。用户只需将该文件中内容拷贝、粘贴到自己的程序中即可。但需要注意字节排列顺序、字节中每一位与具体显示点的一一对应关系，必要时还要对码表
16×16点阵字库 2007-06-25 09:07 分类：单片机 一般我们使用16*16的点阵宋体字库,所谓16*16,是每一个汉字在纵、横各16点的区域内显示的. 不过后来又有了HZK12、HZK24,HZK32和HZK48字库及黑体、楷体和隶书字库. 虽然汉字库种类繁多,但都是按照区位的顺序排列的.前一个字节为该汉字的区号,后一个字节为该字的位号. 每一个区记录94个汉字,位号则为该字在该区中的位置. 因此,汉字在汉字库中的具体位置计算公式为:94*(区号-1)+位号-1. 减1是因为数组是以0为开始而区号位号是以1为开始的. 这仅为以汉字为单位该汉字在汉字库中的位置,那么,如何得到以字节为单位得到该汉字在汉字库中的位置呢? 只需乘上一个汉字字模占用的字节数即可, 即:(94*(区号-1)+位号-1)*一个汉字字模占用字节数,而按每种汉字库的汉字大小不同又会得到不同的结果. 以16*16点阵字库为例,计算公式则为:(94*(区号-1)+(位号-1))*32. 汉字库文该从该位置起的32字节信息即记录了该字的字模信息. 了解点阵汉字及汉字库的构成原理后,显示汉字就变得简单.以16*16点阵字库为例, 通常的方法是:将文件工作指针移到需要的汉字字模处、将汉字库文件读入一2*16数组再用for循环一位位地显示. #include "graphics.h" #include "stdio.h" main() { int i=VGA,j=VGAHI,k; unsigned char mat[16][2],chinease[3]="我"; FILE *HZK; if((HZK=fopen("hzk16","rb"))==NULL)exit(0); initgraph(&i,&j,""); i=chinease[0]-0xa0;j=chinease[1]-0xa0; /*获得区码与位码*/ fseek(HZK,(94*(i-1)+(j-1))*32l,SEEK_SET); fread(mat,32,1,HZK); for(j=0;j<16;j++) for(i=0;i<2;i++) for(k=0;k<8;k++) if(mat[j][i]&(0x80>>k)) /*测试为1的位则显示*/ putpixel(i*8+k,j,WHITE); getch();
字体库制作的方法和流 程 利用现有程序进行字库制作 如果你是专业字体设计师，那么你一定有过制作一套属于自己的全新的中文字库之梦。但是，毕竟中文字库属大字符集（当然是或大于6763个字符的字库），个人想徒手直接设计一整套中文字体谈何容易！其繁复程度足以使任何人却步。但是，当今世界上图形图像程序软件已经如此发达，难道没有什么办法利用现在已有的通用软件，将复杂的工作简化，使设计师自己可以独立完成这一艰巨的工作的吗？本文就时装字体的设计经验，介绍一种相对简单的方法，帮你完成的心愿。这种方法的意义在于能够使得字体设计工作化繁为简。 大前提：如果你仅仅是为了设计新字样或仅只几个字，那么研读本文对你没多大帮助。本文并不介绍新字样的设计。本文是帮你在已产生了字体设计的设想之后，如何利用已有资源、不花费太大力气地将整个字库（6763汉字或更多，如欲英文、数字、标点一起处理的话，包括进来即可）制作出来。因此，你必须会使用图形处理的通用软件，这包括：PhotoShop、Illustrator、CorelDRAW（考虑到字库制作的特殊性，应当以矢量软件为主）。什么程度算是“会使用”？本文是在介绍字库设计方法，不是软件教学，所以，软件使用方法点到为止。如果不能看明白，说明你还不会熟练使用，即请自行加强研究。
这样做的主要目的是为了在尽量短的文字里多介绍具体方法的关键之处。 关于硬件要求。说起来似乎可笑：介绍软件应用的文章，说什么硬件要求？！尽管如此，还是想说说：CPU当然越快越好，硬盘也是越快越大越好。硬盘设定提醒：最好把Windows的临时文档和应用图形图像软件的临时文档不要放到同一分区上，找一个空（没有存放任何文件）的分区更好，另放一张空的物理硬盘最好。如有条件，专门软件可做一个内存虚拟的硬盘，把那些需要倒来倒去的文件放在上面，速度会快不少。关键是内存一定要大。会使用PS的人都知道，如果图大，内存又不很充足的话，PS的某些特效是不能使用的。Illustrator有过之而无不及。即便内存足够充分，也会经常出现out of memory的要求放弃选框。我们最好不要让它出现。内存越大越好。最小1G。为什么要这么强调计算机的物理指标？因为我们希望一次性地将GB2312里面的6763个字符处理完毕，这样才可以达到简化字符操作之目的。所以我们最好把所有文字放在一个文件里。在建立文件的时候，如果有可能，当然建立一个包含6763个汉字的文档。这样才能在以后动作时不必反复操作。这时就看出机器物理指标的重要性了。如果你一时无法满足要求，那么就只好退而求其次，将6763个字分割成为几块，分块处理，也没什么别的，就是麻烦点。 具体方法
龙源期刊网 https://www.doczj.com/doc/cb2126260.html, 一种单片机不完整字库的生成和使用方法 作者：刘先红 来源：《价值工程》2012年第28期 摘要：针对小型单片机系统LCD显示程序中字模的特点，提出了一种高效的不完整字库的生成方法，可自动完成字模提取和字符串的重新编码，并生成C语言代码，有效的提高了开发效率。 Abstract： According to the features of character in LCD display program of small SCM，an efficient method of building incomplete fonts is proposed in the paper. By acquiring Chinese matrix automatically and recoding character string，the exploit efficiency is increased. 关键词：字库；重新编码；单片机 Key words： matrix fonts；character string recode；SCM 中图分类号：TN873.93 文献标识码：A 文章编号：1006—4311（2012）28—0192—02 0 引言 在嵌入式系统软件设计中，尤其是基于小型单片机的LCD显示仪器仪表软件，汉字字库和一些特殊符号字库是必备要素。虽然市场上有很多带字库的LCD，但字库会超出普遍使用 的单片机的寻址范围，成本也较不含字库的高。在很多LCD显示仪器仪表中，软件中用到的字符数一般有限，甚至只有十几个；若将完整的汉字字库存入到单片机ROM中，往往ROM 容量不够，而若只存储使用到的字符字模，需要建立每个汉字内码及其字模首地址的映射表，当显示某个字时，需首先查找这个表找到对应的字模首地址，但查找效率随着字符数的增多越来越低，而且需要把所有用到的字符输入到字模提取软件中提取字模。因此，本文提出一种高效的单片机不完整字库的生成和使用方法，适用于绝大部分小型单片机的软件设计。 1 不完整字库生成方法 不完整字库的生成基于这样的方法：程序员首先将显示程序中用到的汉字字符串和特殊符号字符存入到一个文本文件中，采用[英文字符串]{中文字符串}格式，其中作为后续程序中访问字符串的标识，[英文字符串]作为{中文字符串}的对应的英文翻译，如“[Main Menu]{主菜单}”。在程序设计中，可以顺序按行添加字符串。采用Microsoft Visual C++ 6.0编程，程序流程图如图1所示，首先读入文本文件，并对文件中所有{}内的汉字进行扫描，根据汉字内码大小顺序存储所有汉字，如“[Main Menu]{主菜单}”中的汉字存储为“单菜主”，重复汉字只存储一次，这样就找到了程序中用到的所有汉字。其次，提取找到的汉字字模并按顺序生成C语言数组，如“单菜主”生成的16×16的字模数组为：
排版字体要求 标题：小标宋体，二号字 正文：仿宋，三号字 行间距：一般设置“固定值”28磅 字间距：一般不作要求 政府公文格式及公文字体字号标准 公文纸一般采用国内通用的16开型，推荐采用国际标准A4型，供张贴的公文用纸幅度面尺寸，可根据实际需要确定。一般惯例，政府文件用A4纸，党委文件用16K。 保密等级字体：一般用3号或4号黑体 紧急程度字体：字体和字号与保密等级相同（3号或4号黑体） 文头的字体：大号黑体字、黑变体字或标准体、宋体字套色（一般为红） 发文字号的字体：一般采用3号或4号仿宋体 签发人的字体：字体字号与发文字号相同（3号或4号仿宋体） 标题的字体：字体一般宋体、黑体，字号要大于正文的字号。主送机关的字体：一般采用3号或4号仿宋体 正文的字体：常用3号或4号仿宋体 附件的字体：常用3号或4号仿宋体
作者的字体：字体字号与正文相同（3号或4号仿宋体）日期的字体：字体字号与正文相同（3号或4号仿宋体）注释的字体：小于正文的的4号或小4号仿宋体 主题词的字体：常用3号或4号黑体[公文写作]公文格式排版中的字体要求[公文写作] 抄送机关的字体：与正文的字体字号相同（常用3号或4号仿宋体）或小一号的文字 印发说明的字体：与抄送机关的字体字号相同（常用3号或4号仿宋体）或小一号的文 主标题（又称一级标题）为二号宋体（加粗） 二级标题为三号黑体 三级标题为三号仿宋加粗。 正文均为三号仿宋。 以上为政府公文规定。且主标题以外的部份的标题和正文可采用小三号字体，但以三号为最正规。 1、密级用三号黑体字 2、紧急程度，“特急”、“加急”用三号黑体字 3、文号用四号仿宋体字加黑 4、签发人用三号楷体字 5、标题用二号宋体字加黑 6、大小标题号“一、二、三……”用三号黑体；“（一）（二）（三）……”用三号仿宋体字 7、正文用三号仿宋体字（每页19行，每行25个字）
本技术是对多重主字体生成系统及方法的研究。即，利用使用者输入的字素转换成字素图形，获得转换的字素图形的外围矢量数据和中心线矢量数据，生成基础字素字体和与其相比横向或纵向中有一个以上发生扩大的扩张型字素字体，归类(Grouping)到一个多重主字体(Multiple Master Glyph；MMG)的多重主字体生成系统及方法。 权利要求书 1.一种多重主字体生成系统，其特征在于，包括： 通过使用者输入的字素，将其转换成字素图形的使用者终端； 提取上述字素图形的外围矢量数据及中心线矢量数据的服务器；以及
利用该外围矢量数据及上述中心线矢量数据与基础字素字体上面的基础字素字体进行比较，生成横向及纵向中有一个上述发生扩大的扩张型字素字体，包括上述基础字素字体及上述扩张型字素字体归类为多重主字体的编辑器。 2.根据权利要求1所述的多重主字体生成系统，其特征在于， 上述使用者终端包括： 以表示使用者输入的字素名称的显示区； 使用者亲笔输入上述字素的输入区；以及 将输入的字素转换成上述字素图形的变换区。 3.根据权利要求1所述的多重主字体生成系统，其特征在于，上述服务器包括： 以将字素图形的外围及中心线矢量化，获取上述外围矢量数据及中心线矢量数据的提取区； 以及外围矢量数据、中心线矢量数据、边缘线点数、中心线点数、字素名称、字素类型及字素识别码生成字素数据的字素数据生成区及储存上述字素数据的储存区。 4.根据权利要求3所述的多重主字体生成系统，其特征在于，上述服务器还包括： 比较储存区里储存的一个上述的字素识别码和已设定的字素识别码目录，如果在已设定字素识别码目录中搜索到未储存的字素识别码时，生成请求输入搜索到的字素识别码的字素的请求信号的比较区。 5.根据权利要求4所述的多重主字体生成系统，其特征在于， 当以已设定的字素识别码目录的所有字素识别码储存在上述储存区时，上述比较区可生成字素数据接收信号的比较区。
一、汉字编码 1. 区位码 在国标GD2312—80中规定，所有的国标汉字及符号分配在一个94行、94列的方阵中，方阵的每一行称为一个―区‖，编号为01区到94区，每一列称为一个―位‖，编号为01位到94位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的―区位码‖。区位码的前两位是它的区号，后两位是它的位号。用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。汉字―母‖字的区位码是3624，表明它在方阵的36区24位，问号―?‖的区位码 为0331，则它在03区3l位。 2. 机内码 汉字的机内码是指在计算机中表示一个汉字的编码。机内码与区位码稍有区别。如上所述，汉字区位码的区码和位码的取值均在1~94之间，如直接用区位码作为机内码，就会与基本ASCII码混淆。为了避免机内码与基本ASCII码的冲突，需要避开基本ASCII码中的控制码(00H~1FH)，还需与基本ASCII码中的字符相区别。为了实现这两点，可以先在区码和位码分别加上20H，在此基础上再加80H(此处―H‖表示前两位数字为十六进制数)。经过这些处理，用机内码表示一个汉字需要占两个字节，分别称为高位字节和低 位字节，这两位字节的机内码按如下规则表示： 高位字节= 区码+ 20H + 80H(或区码+ A0H) 低位字节= 位码+ 20H + 80H(或位码+ AOH) 由于汉字的区码与位码的取值范围的十六进制数均为01H~5EH(即十进制的01~94)，所以汉字的高位字节与低位字节的取值范围则为A1H~FEH(即十进制的161~254)。 例如，汉字―啊‖的区位码为1601，区码和位码分别用十六进制表示即为1001H，它的机内码的高位字节为 B0H，低位字节为A1H，机内码就是B0A1H。 二、点阵字库结构 1. 点阵字库存储 在汉字的点阵字库中，每个字节的每个位都代表一个汉字的一个点，每个汉字都是由一个矩形的点阵组成，0代表没有，1代表有点，将0和1分别用不同颜色画出，就形成了一个汉字，常用的点阵矩阵有12*12, 14*14, 16*16三种字库。 字库根据字节所表示点的不同有分为横向矩阵和纵向矩阵，目前多数的字库都是横向矩阵的存储方式(用得最多的应该是早期UCDOS字库)，纵向矩阵一般是因为有某些液晶是采用纵向扫描显示法，为了提高显示速度，于是便把字库矩阵做成纵向，省得在显示时还要做矩阵转换。我们接下去所描述的都是指横向矩阵 字库。 2. 16*16点阵字库 对于16*16的矩阵来说，它所需要的位数共是16*16＝256个位，每个字节为8位，因此，每个汉字都需 要用256/8=32个字节来表示。 即每两个字节代表一行的16个点，共需要16行，显示汉字时，只需一次性读取32个字节，并将每两个 字节为一行打印出来，即可形成一个汉字。 点阵结构如下图所示：
姓名学最新标准五行字库 一画： 一(土) 乙(土) 二画： 卜(水) 刀(金) 刁(火) 丁(火) 二(火) 力(火) 了(火) 人(金) 入(金) 又(土) 三画：名字大全 才(金) 叉(金) 川(金) 寸(金) 大(火) 凡(水) 干(木) 工(木) 弓(木) 及(木) 己(土) 巾(木) 久(木) 口(木) 廿(木) 女(火) 千(金) 三(金) 山(土) 上(金) 勺(火) 士(金) 巳(火) 土(土) 丸(土) 兀(土) 夕(金) 下(水小(金) 丫(土) 幺(火) 也(土) 已(木) 弋(火) 于(土) 丈(火) 子(水) 四画： 巴(水) 比(水) 卞(木) 不(水) 尺(火) 仇(金) 丹(火) 仃(火) 斗(火) 反(水) 方(水) 分(水) 夫(水) 父(水) 戈(金) 公(木) 勾(木) 互(水) 户(水) 化(水) 幻(水) 火(火) 介(木) 今(木) 斤(木) 井(火) 亢(木) 孔(木) 毛(水) 木(木) 内(火) 牛(木) 匹(水) 片(水) 亓(木) 欠(木) 切(土) 犬(木) 仁(金) 壬(水) 仍(金) 日(火) 冗(金) 卅(水) 少(金) 升(金) 什(金) 氏(金) 手(金) 殳(金) 水(水) 四(金) 太(火) 天(火) 屯(火) 王(土) 文(水) 毋(水) 午(火) 心(金) 牙(木) 爻(火) 尹(土) 引(土) 尤(土) 友(土) 予(土) 元(木) 曰(土) 月(木) 匀(木) 允(土) 仄(金) 仉(火) 之(火) 支(火) 止(火) 中(火) 五画： 白(水) 半(水) 包(水) 北(水) 本(木) 必(水) 丙(火) 布(水) 册(金) 出(金) 代(火) 旦(火) 氐(火) 冬(火) 弗(水) 付(水) 甘(木) 功(木) 古(木) 瓜(木) 禾(水) 弘(水) 乎(水) 卉(木) 加(木) 甲(木) 巨(木) 句(木) 卡(木) 刊(金) 可(木) 立(火) 尥(火) 令(火) 另(火) 矛(水) 卯(木) 民(水) 末(水) 母(水) 目(水) 尼(火) 奴(火) 丕(水) 皮(水) 平(水) 仟(金) 巧(木) 且(金) 丘(木) 囚(木) 去(木) 冉(火) 仨(水) 申(金) 生(金) 史(金) 矢(金) 世(金) 仕(金) 市(金) 示(金) 石(金) 失(金) 司(金) 他(火) 它(火) 田(火) 仝(火) 瓦(土) 外(木) 未(木) 五(木) 戊(土) 仙(金) 兄(水) 玄(水) 央(土) 以(土) 永(土) 用(土) 由(土) 右(土) 幼(土) 玉(木) 札(木) 占(金) 仗(火) 召(火) 正(金) 只(火) 主(金) 仔(土) 左(火) 六画：名字大全 安(土) 百(水) 冰(水) 并(水) 臣(金) 丞(金) 吃(火) 弛(火) 充(土) 此(金) 次(金) 存(金) 打(火) 地(土) 多(火) 朵(木) 而(金) 耳(火) 帆(水) 仿(水) 妃(水) 份(水) 伏(水) 旮(火) 各(木) 艮(土) 亘(火) 共(木) 光(火) 圭(土) 亥(水) 好(水) 合(水) 回(水) 吉(木) 岌(土) 匠(火) 交(木) 决(火) 伉(木) 考(木) 匡(木) 老(火) 耒(火) 吏(金) 列(金) 六(火) 米(水) 名(水) 牟(水) 囡(火) 年(火) TOM星座
