三轴搅拌桩施工工艺及质量保证措施
1
Φ850SMW工法施工工艺及质量保证措施
1、施工工艺
1.1施工流程
施工流程应根据施工场地大小、周围环境等因素, 施工时不得出现冷缝, 搭接施工的相邻桩的施工间歇时间应不超过10～16小时, 合理设计施工流程, 确保安全、优质完成本工程。
附图: SMW工法施工流程图
为保证Ф850三轴水泥搅拌桩的连续性和接头的施工质量, 达到设计要求的防渗要求, 主要依靠重复套钻来保证, 下图阴影部分为重复套钻。
附图: Ф850水泥搅拌围护桩施工顺序图
1.2施工技术参数
1.2.1SMW工法水泥土搅拌桩的施工采用三轴搅拌设备, 桩
3
型采用Φ850@600水泥土搅拌桩。
1.2.2水泥土搅拌桩采用P32.5普通硅酸盐水泥, 水灰比1.5,水泥掺入比20%, 外加剂木质素用量为水泥用量的0.2%。
1.2.3为保证水泥土搅拌均匀,必须控制好钻具下沉及提升速度,钻机钻进搅拌速度一般在1m/min, 提升搅拌速度一般在1.0～1.5m/min。施工时应保证水泥土能够充分搅拌混合均匀。提升速度不宜过快, 避免孔壁塌方等现象。桩施工时, 不得冲水下沉。相邻两桩施工间隔不得超过12个小时。
1.2.4H型钢必须在搅拌桩施工完毕后3小时内插入, 要求桩
位偏差不大于±20mm, 标高误差不大于±100mm, 垂直度偏差不大于0.5%。
1.2.5型钢须保持平直, 若有焊接接头, 接头处须确保焊接可靠。
1.2.6 H型钢在地下结构完成后予以回收, 故在成桩及浇筑围檩混凝土时施工单位应考虑相应回收措施。
1.3 测量放线
1.3.1施工前, 先根据设计图纸和业主提供的坐标基准点, 精确计算出围护中心线角点坐标( 或转角点坐标) , 利用测量仪器精确放样出围护中心线, 并进行坐标数据复核, 同时做好护桩。
1.3.2 根据已知坐标进行垂直防渗墙轴线的交线定位, 并提请总包、监理进行放线复核。
4
1.4 开沟槽
1.4.1 根据放样出的水泥土搅拌桩围护中心线, 用挖掘机沿围护中心线平行方向开掘工作沟槽, 沟槽宽度根据围护结构宽度确定, 槽宽约1.2m, 深度约0.6m~1.0m。
1.4.2 场地遇有地下障碍物时, 利用镐头机将地下障碍物破除干净, 如破除后产生过大的空洞, 则需回填压实, 重新开挖沟槽, 确保施工顺利进行。暗浜区埋深较深, 应对浜土的有机物含进行调查, 若影响成桩质量则应清除及换土。
1.5定位型钢放置
在平行沟槽方向放置两根定位型钢, 规格为300×300, 长约8～
1.6 孔位放样及桩机就位
1.6.1在开挖的工作沟槽两侧设计定位辅助线, 按设计要求在
定位辅助线上划出钻孔位置。
5
1.6.2 根据确定的位置严格钻机桩架的移动就位, 就位误差不大于2cm。
1.6.3 开钻前应用水平尺将平台调平, 并调直机架, 确保机架垂直度不小于1/150。
1.6.4 由当班班长统一指挥桩机就位, 移动前看清上、下、左、右各方面的情况, 发现有障碍物应及时清除, 移动结束后检查定位情况并及时纠正, 桩机应平稳、平正。
1.7 定位线
挖沟槽前划定Ф850三轴机动力头中心线到机前定位线的距离, 并在线上做好每一幅三轴机施工加固的定位标记( 可用短钢筋打入土中定位) 。
1.8 喷浆、搅拌成桩
1.8.1水泥采用P3
2.5级普通硅酸盐水泥, 水泥浆液的水灰比1.5, 水泥掺入比20%。
1.8.2施工的关键在于如何保证桩身的强度和均匀性。在施工中应加强对水泥用量和水灰比的控制, 确保泵送压力。
1.8.3根据钻头下沉和提升二种不同的速度, 注入土体搅拌均匀的水泥浆液, 确保水泥土搅拌桩在初凝前达到充分搅拌, 水泥与被加固土体充分拌和, 以确保搅拌桩的加固质量。
1.8.4水泥浆液制备系统每一个时间段, 电脑计量水和水泥的量。自动拌浆系统配制好的水泥浆液输送至储浆罐为三轴搅拌设
6
晋中市通宇房地产开发有限公司中集住宅小区项目 深层搅拌桩旁站监理方案 一、工程概况 晋中市通宇房地产开发有限公司中集住宅小区由4幢六层砖混结构住宅楼，总建筑面积㎡，位于晋中市榆次区惠通路集装箱厂附近。本工程地基处理为深层搅拌桩，1、2、3号楼桩距横向1500mm 纵向1300mm，4号楼桩距横向1500mm纵向1250mm，桩径500mm，有效桩长为7m。 勘察单位： 设计单位： 深层搅拌桩施工单位： 二、编制依据 本工程依据《房屋建筑工程施工旁站监理管理办法（试行）》及中集小区地基处理图纸和经过审批的深层搅拌桩施工方案编制。三、旁站监理范围 依据《房屋建筑工程施工旁站监理管理办法（试行）》，结合本工程的特点，确定深层搅拌桩施工为关键部位关键工序，在监理中实行全过程跟班监督活动，即进行旁站监理。 四、旁站监理内容 在实施旁站监理过程中监理人员重点检查深层搅拌桩及垫层施工企业按照施工方案组织施工和执行强制性条文情况。对深层搅拌桩及垫层施工质量的监理，主要侧重于以下几方面：
1、监督施工单位是否按照技术标准、规范、规程和批准的设计文件、施工组织设计施工。 2、检查现场桩位位置，与布桩图上的桩位置是否一致。 3、检查深层搅拌桩使用合格的材料、构配件是否合格，配合比是否以出具，机械设备是否运行正常。 4、旁站监理深层搅拌桩成孔位置、标高、垂直度、深层搅拌桩的原材料计量，混合料配置、坍落度、运输、浇注、振动、试块制作，桩头凿除，验桩，垫层虚铺、压实、夯实度等施工过程 5、施工单位有关现场管理人员、质检人员是否在岗。 6、检查施工操作人员的技术水平、操作条件是否满足施工工艺要求，特殊操作人员是否持证上岗。 7、检查施工环境是否对工程质量产生不利影响。 8、检查施工过程是否存在质量和安全隐患，对施工过程中出现的较大质量问题或质量隐患，旁站监理人员采用照相等手段予以记录并及时汇报。 五、旁站监理程序 结合本工程的实际情况及依据相关旁站监理的规定，本工程的旁站监理工作在总监理工程师的指导下，由现场监理人员负责本工程按如下程序进行旁站监理的实施： 1、承包单位根据项目监理机构编制的旁站监理方案，在需实施旁站监理的关键部位、关键工序进行施工前24h，书面通知项目监理机构；
目录 一、工程概况 (1) 二、编制依据 (1) 三、工程地质条件 (1) 四、主要施工方案及技术措施 (4) 4.1测量方案 (4) 4.2 三轴搅拌桩施工方案 (5) 五、施工进度管理目标及保证措施 (10) 5.1施工进度管理目标 (10) 5.2施工进度计划表 (10) 5.4施工进度报告制度 (10) 5.5施工进度保证措施 (10) 六、施工质量管理目标及保证措施 (11) 6.1 施工质量管理目标 (11) 6.2 质量管理措施 (11) 6.3 施工技术、质量保证措施 (11) 七、施工安全管理目标及保证措施 (12) 7.1安全管理目标 (12) 7.2组织措施 (12) 7.4消防安全措施 (13) 7.5施工现场防护措施 (13) 7.6操作措施 (14)
7.7交通措施 (14) 7.8夜间施工措施 (14) 八、文明施工管理目标及保证措施 (15) 8.1文明施工管理目标 (15) 8.2场容场貌、文明建设保证措施 (15) 8.3废土处理措施 (16) 8.4其它文明施工保证措施 (16) 九、主要施工机械设备配备及劳动力使用计划表 (16) 9.1施工机械设备一览表 (16) 9.2劳动力使用计划表 (17) 十、应急预案 (17)
三轴搅拌桩施工方案 一、工程概况 上海嘉定南翔污水处理厂一期工程位于上海市嘉定区南翔镇顺丰路与科盛路路口，北侧紧邻沪翔高速，东侧为吾尚浜，设计规模土建为10万吨/日，设备为5万吨/日。项目总建筑面积为15201.8平方米，其中地上为8185平方米，地下为7022.8平方米。 本标段为上海嘉定南翔污水处理厂一期工程施工总承包工程，包括但不限于：施工现场清理及排除地下障碍物；地基与基础工程；构（建）筑物土建工程；给排水工程；地下箱体内除设备本体及设备配套提供的管配件之外的所有工程内容；地面上绿篱以西生产区范围内所有管线（除景观照明）均属本标段内容；绿篱以东红线范围内的热泵管线属本标段内容。设备采购不属于本标段。 本工程围护由如下单位参与建设： 建设单位：上海嘉定南翔污水处理有限公司 勘测单位：上海岩土工程勘察设计研究院有限公司 设计单位：上海市政工程设计研究总院（集团）有限公司 总包单位：中铁四局集团有限公司 监理单位：上海宏波工程咨询管理有限公司 二、编制依据 1、上海市政工程设计研究总院提供的设计图纸。 2、上海市建设和管理委员会发布的《关于加强水泥土搅拌桩质量管理的通 知（沪建建管(1998)第261号）》。 3、《上海市深基坑工程管理暂行规定》。 4、《职业健康安全管理体系规范》（GB/T 28001—2001）。 5、《建设工程项目管理规范》（GB/T 50326—2001）。 6、《建筑地基处理技术规范》（JGJ 79—2002 J 220—2002） 7、上海市标准《地基基础设计规范》(DGJ 08-11-1999)。 8、上海市标准《地基处理技术规范》（DBJ 08-40-94）。 9、《软土地基深层搅拌加固技术规程》（YBJ 225-91）。 10、所收集的相关资料。 三、工程地质条件 1、主要地层情况描述
三轴水泥搅拌桩施 工方案

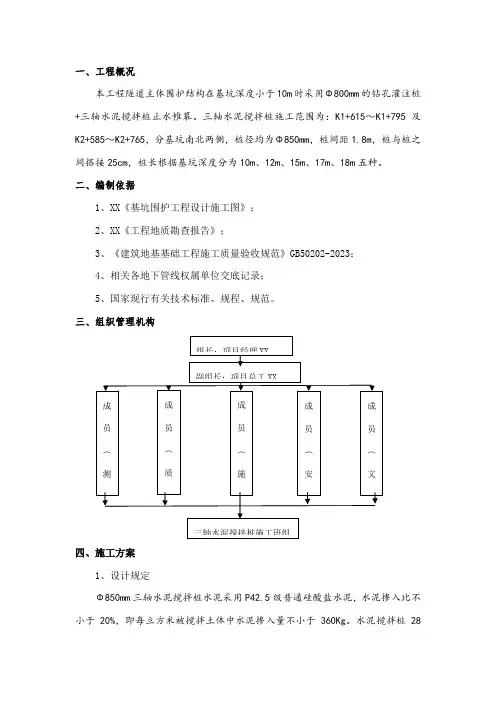

一、工程概况 本工程隧道主体围护结构在基坑深度小于10m时采用Φ800mm的钻孔灌注桩+三轴水泥搅拌桩止水帷幕。三轴水泥搅拌桩施工范围为：K1+615～K1+795及K2+585～K2+765，分基坑南北两侧，桩径均为Φ850mm，桩间距 1.8m，桩与桩之间搭接25cm，桩长根据基坑深度分为10m、12m、15m、17m、18m五种。 二、编制依据 1、XX《基坑围护工程设计施工图》； 2、XX《工程地质勘查报告》； 3、《建筑地基基础工程施工质量验收规范》GB50202- ； 4、相关各地下管线权属单位交底记录； 5、国家现行有关技术标准、规程、规范。 三、组织管理机构
