钣金加工质量控制表Sheet Metal Work Quality Control List版次(Ref.)：E发行(Issue)：质检部(QA Dept.)一、加工尺寸公差Fabrication dimension tolerance板件尺寸Plate Size 容许公差范围Allow Tolerance W/H(宽或高)≤1000mm ±0.5mm1000m m＜W/H≤3000mm ±1.0mmW/H＞3000mm ±1.5mm对角线Diagonal≤1000mm ±0.5mm1000mm＜对角线Diagonal≤3000mm ±1.0mm对角线Diagonal＞3000mm ±1.5mmR位加工尺寸R dimension 板厚δX1.5 (或按图纸设计技术说明) Thickness of the panelδ×1.5(According to design drawings or technical note)板型方向性Plate direction与图纸相符合According to the drawings 角度Angle ±0.50折边高度hem dimension ±0.2mm角码位置Location of angle protector±0.5mm角码高度Height of angle protector±1.0mm孔/缺口尺寸hole/gap dimension ±0.2mm孔/缺口位置hole/gap dimension≤200mm ±0.5mm孔/缺口位置hole/gap dimension＞200mm ±1.0mm加强筋位置location of stiffeners ±2.0mm加强筋数量quantity of stiffeners 按图纸设计技术说明According to design drawings or technical note配件安装accessories location≤1000mm ±0.5mm配件安装accessories location＞1000mm ±1.0mm板件平整度(加加强筋后)Plate flatness (After setting Stiffeners)＜1‰二、板面效果Plate surface effect板面(包括R位)不允许有碰伤，凹坑，划伤，变形。

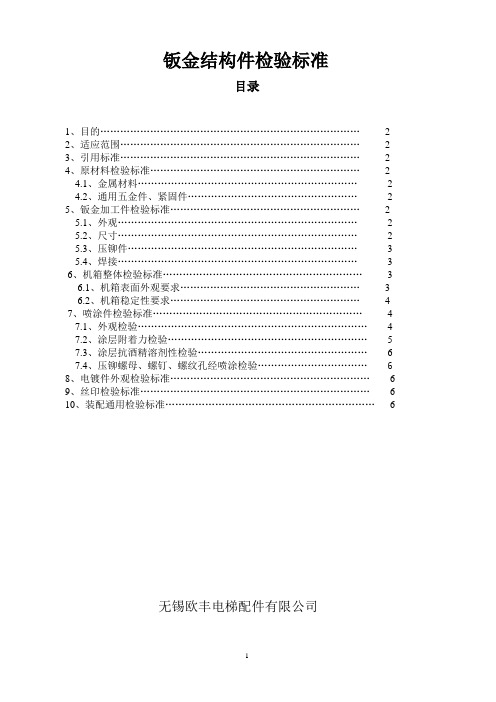

钣金结构件检验标准目录1、目的 (2)2、适应范围 (2)3、引用标准 (2)4、原材料检验标准 (2)4.1、金属材料 (2)4.2、通用五金件、紧固件 (2)5、钣金加工件检验标准 (2)5.1、外观 (2)5.2、尺寸 (2)5.3、压铆件 (3)5.4、焊接 (3)6、机箱整体检验标准 (3)6.1、机箱表面外观要求 (3)6.2、机箱稳定性要求 (4)7、喷涂件检验标准 (4)7.1、外观检验 (4)7.2、涂层附着力检验 (5)7.3、涂层抗酒精溶剂性检验 (6)7.4、压铆螺母、螺钉、螺纹孔经喷涂检验 (6)8、电镀件外观检验标准 (6)9、丝印检验标准 (6)10、装配通用检验标准 (6)无锡欧丰电梯配件有限公司钣金结构件检验标准1.目的规范钣金结构件的检验标准，以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于公司各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以图纸要求为准。
3.引用标准本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准（我司有权对厂家生产用原材料进厂抽检）4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求。
4.2.2性能：试装配与使用性能符合产品要求。
5. 钣金加工件检验标准5.1 外观：钣金件表面平整，加工处无毛刺，凸起，裂痕等5.2 尺寸：尺寸按图纸要求检验，图中公差未标注部分按下表一执行表一：尺寸公差要求5.3 压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直（垂直度＜0.02），压铆后压铆区无变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
钣金件国际加工公差标准
对于钣金件的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
标准公差是国家标准中列出的用于确定公差区大小的任何公差。
标准公差等级是确定尺寸精确程度的等级。
钣金件国际加工公差标准根据零件的强度和结构要求确定。
钣金件国际加工公差标准还参考了国际标准ISO2768，国家标准GB/T 1184-1996、GB/T 1804-2000，以及现有生产供应商提供的数据（即加工所能达到的常规精度），制定出钣金件加工精度的规范未注公差标准，规定未注出公差尺寸的一般公差的公差等级和极限偏差数值。
钣金加工的公差标准：
1.基本尺寸根据零件的强度和结构要求，确定设计中确定的尺寸。
应优先考
虑标准直径或长度。
2.实际尺寸通过测量所得到的尺寸。
3.极限尺寸允许大小更改的两个阈值。
它是以基本大小为基础的。
两个界限
值的较大者称为最大限制大小;较小者称为最小限制大小。
钣金加工尺寸公差标准本标准规定了钣金加工的尺寸公差、形状公差、位置公差、表面粗糙度、孔位公差、平行度公差、垂直度公差、倾斜度公差、角度公差和尺寸精度等方面的要求。
1. 尺寸公差尺寸公差是指钣金件的实际尺寸与基本尺寸之间的允许偏差。
根据钣金件的实际需要，可分为单尺寸公差和多尺寸公差。
单尺寸公差适用于单个尺寸的钣金件，多尺寸公差适用于多个尺寸的钣金件。
2. 形状公差形状公差是指钣金件的实际形状与基本形状之间的允许偏差。
常见的形状公差包括直线度、平面度、圆度和弧度等。
3. 位置公差位置公差是指钣金件的实际位置与基本位置之间的允许偏差。
常见的位置公差包括平行度、垂直度和对称度等。
4. 表面粗糙度表面粗糙度是指钣金件表面的微观不平整程度。
表面粗糙度的大小直接影响着钣金件的外观和使用性能。
5. 孔位公差孔位公差是指钣金件上孔的位置与基本位置之间的允许偏差。
孔位公差包括孔心距公差和孔径公差等。
6. 平行度公差平行度公差是指钣金件表面或线条在平行方向上的允许偏差。
平行度公差是衡量钣金件表面质量和平直程度的重要指标。
7. 垂直度公差垂直度公差是指钣金件表面或线条在垂直方向上的允许偏差。
垂直度公差是衡量钣金件表面质量和垂直程度的重要指标。
8. 倾斜度公差倾斜度公差是指钣金件表面或线条在倾斜方向上的允许偏差。
倾斜度公差是衡量钣金件表面质量和倾斜程度的重要指标。
9. 角度公差角度公差是指钣金件角度与基本角度之间的允许偏差。
角度公差是衡量钣金件角度准确度和精密程度的重要指标。
10. 尺寸精度尺寸精度是指钣金件的实际尺寸与基本尺寸的接近程度。
尺寸精度是衡量钣金件制造精度的重要指标，包括绝对尺寸精度和相对尺寸精度。
钣金件检验标准一、适用范围:公司产品钣金件的尺寸、外观检验。
二、检验项目及验收标准:A.尺寸验收标准:尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配并提交研发部工程师协同解决。
附表:钣金加工公差表钣金加工公差表:a.剪断加工品之一般公差表板厚划分尺度区分1.5mm以下1.6mm～2.9mm3mm以上120以下121以上～315以下316以上±0.2±0.3±0.4±0.3±0.4±0.5±0.5±0.7±1.0b.折曲角度之一般公差折曲种类一般公差直角折曲0.5°其它角度折曲1.0°B.表面处理验收标准:a.表面烤漆检验标准:1.颜色及纹路:由承制方按要求制作样板,双方确认。
验收按样板,不得有明显色差(不得大于3度),纹路符合样板。
2.密着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。
3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。
4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。
5.钣金件表面烤漆前须作前道电着处理,达到双重保护的目的。
根据实际的使用效果,允许厂商使用双面镀锌材质加工,以替代电着工艺。
6.厂商在每次送货时须提供材质报告，有表面处理要求的须提供表面处理检验合格报告7.外观判定标准,如下表:判定标准外观1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。
如加工过程中有此缺陷,喷涂前须补腻子处理。
表面各边、角、焊接部位毛刺均须去除。
2.表面污点、颗粒、气泡检验:A面:整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。
B面:整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。
C面:整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面检验:各面允许8点气泡或污点,每点直径1mm以下,点与点距离20mm以上。
.目录1目的 (3)2适用范围 (3)3引用标准 (3)4定义 (3)4.1基本尺寸 (3)4.2实际尺寸 (3)4.3尺寸公差 (3)4.4尺寸偏差 (3)4.5平冲压件 (3)4.6成形冲压件 (3)4.7钣金件 (3)5公差等级、符号、代号、及数值 (4)5.1平冲压件、非折弯钣金件公差等级及数值 (4)5.2成形冲压钣金件公差等级及数值 (5)6钣金件尺寸极限偏差 (5)6.1孔（内形）尺寸的极限偏差 (5)6.2轴（外形）尺寸的极限偏差 (6)6.3长度、高度尺寸的极限偏差 (6)7钣金件公差等级的选用 (6)7.1平冲压件、非折弯钣金件公差等级推荐 (6)7.2成形冲压件公差等级推荐 (7)钣金件尺寸公差选用指南1目的为了规范公司钣金件的尺寸公差标准，参照GB/T13914-2002冲压件尺寸公差，结合公司产品结构特点加以修正，制定本指南，以适应公司产品钣金件高精度的需要。
本指南规定了钣金件尺寸公差等级、符号、代号、公差数值、尺寸极限偏差、公差等级的选用。
2适用范围本指南适用于公司产品的钣金件尺寸公差，焊接组件、铆接组件等钣金件可参照执行。
供相关机械工程师、工艺工程师、物料工程师、检验人员等参考。
3引用标准GB1800.1-1997 极限与配合GB/T13914-2002冲压件尺寸公差4定义4.1基本尺寸设计给定的尺寸。
（GB1800.1）4.2实际尺寸通过测量所得的尺寸。
（GB1800.1）4.3尺寸公差允许尺寸的变动量。
（GB1800.1）4.4尺寸偏差某一尺寸减去基本尺寸所得的代数差。
（GB1800.1）4.5平冲压件经数控冲床平面冲裁工序加工而成的零件，包括普通冲床开模冲压非弯曲、非拉深成形的零件。
4.6成形冲压件经数控折弯、数控冲床落料后再数控折弯件、普通冲床开模拉深及其它成形方法加工而成的冲压零件。
4.7钣金件本文所指钣金件包括：数控冲床冲压件、数控冲床落料后再数控折弯件、普通冲床开模冲压件、剪板机落料及其它加工方式成形的钣金件、点焊、氩弧焊组焊件、拉铆组件等其它方式加工而成的金属零件或组件。
