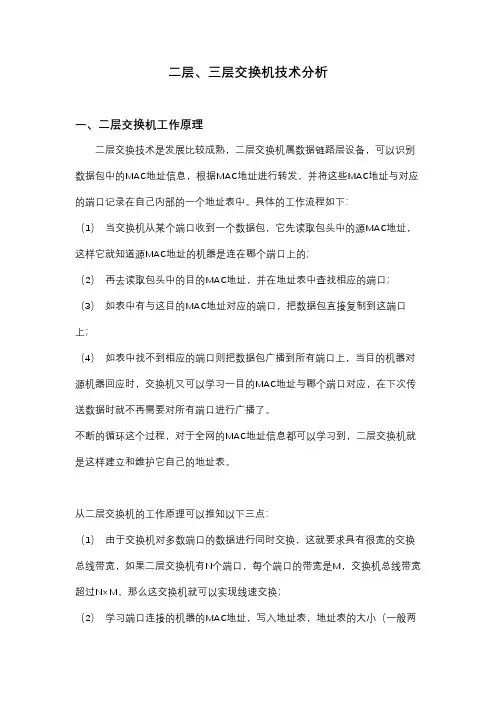

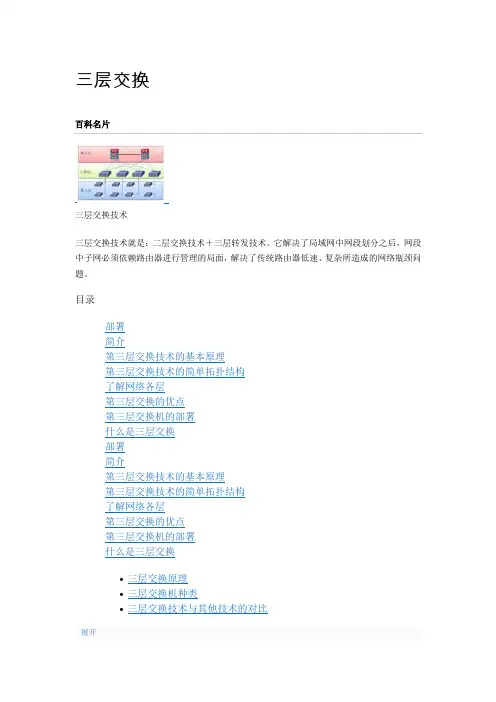

二层、三层交换机技术分析一、二层交换机工作原理二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。
具体的工作流程如下：（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。
从二层交换机的工作原理可以推知以下三点：（1）由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；（2）学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFERRAM，一为MAC表项数值），地址表大小影响交换机的接入容量；（3）还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific Integrated Circuit）芯片，因此转发速度可以做到非常快。
由于各个厂家采用ASIC不同，直接影响产品性能。
以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。
二、路由技术路由器工作在OSI模型的第三层---网络层操作，其工作模式与二层交换相似，但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。

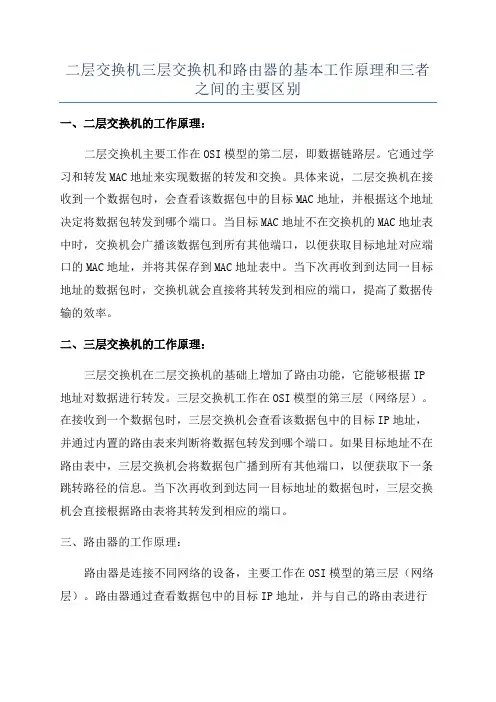

二层交换机三层交换机和路由器的基本工作原理和三者之间的主要区别一、二层交换机的工作原理：二层交换机主要工作在OSI模型的第二层，即数据链路层。
它通过学习和转发MAC地址来实现数据的转发和交换。
具体来说，二层交换机在接收到一个数据包时，会查看该数据包中的目标MAC地址，并根据这个地址决定将数据包转发到哪个端口。
当目标MAC地址不在交换机的MAC地址表中时，交换机会广播该数据包到所有其他端口，以便获取目标地址对应端口的MAC地址，并将其保存到MAC地址表中。
当下次再收到到达同一目标地址的数据包时，交换机就会直接将其转发到相应的端口，提高了数据传输的效率。
二、三层交换机的工作原理：三层交换机在二层交换机的基础上增加了路由功能，它能够根据IP 地址对数据进行转发。
三层交换机工作在OSI模型的第三层（网络层）。
在接收到一个数据包时，三层交换机会查看该数据包中的目标IP地址，并通过内置的路由表来判断将数据包转发到哪个端口。
如果目标地址不在路由表中，三层交换机会将数据包广播到所有其他端口，以便获取下一条跳转路径的信息。
当下次再收到到达同一目标地址的数据包时，三层交换机会直接根据路由表将其转发到相应的端口。
三、路由器的工作原理：路由器是连接不同网络的设备，主要工作在OSI模型的第三层（网络层）。
路由器通过查看数据包中的目标IP地址，并与自己的路由表进行匹配，来决定将数据包转发到哪个网络。
路由器还可以根据网络状况和路由协议进行动态路由的调整，以保证数据包能够通过最佳路径进行传输。
主要区别：1.工作层次差异：二层交换机主要工作在数据链路层，通过学习和转发MAC地址实现数据转发；三层交换机在二层交换机的基础上增加路由功能，能够根据IP地址对数据进行转发；而路由器工作在网络层，通过查看数据包中的目标IP地址并与路由表匹配决定转发路径。
三者在工作层次上存在差异。
2.转发决策依据不同：二层交换机和三层交换机的转发决策是根据MAC地址或者IP地址，在查询相应的表项后进行的，而路由器的转发决策则是根据路由表进行的。

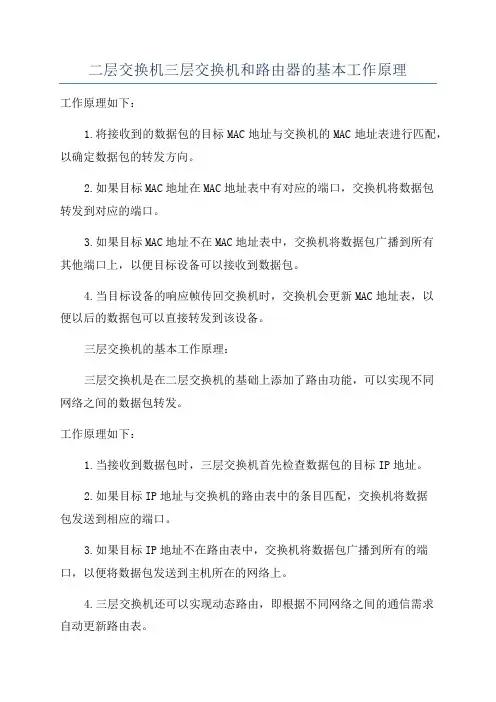

二层交换机三层交换机和路由器的基本工作原理工作原理如下：1.将接收到的数据包的目标MAC地址与交换机的MAC地址表进行匹配，以确定数据包的转发方向。
2.如果目标MAC地址在MAC地址表中有对应的端口，交换机将数据包转发到对应的端口。
3.如果目标MAC地址不在MAC地址表中，交换机将数据包广播到所有其他端口上，以便目标设备可以接收到数据包。
4.当目标设备的响应帧传回交换机时，交换机会更新MAC地址表，以便以后的数据包可以直接转发到该设备。
三层交换机的基本工作原理：三层交换机是在二层交换机的基础上添加了路由功能，可以实现不同网络之间的数据包转发。
工作原理如下：1.当接收到数据包时，三层交换机首先检查数据包的目标IP地址。
2.如果目标IP地址与交换机的路由表中的条目匹配，交换机将数据包发送到相应的端口。
3.如果目标IP地址不在路由表中，交换机将数据包广播到所有的端口，以便将数据包发送到主机所在的网络上。
4.三层交换机还可以实现动态路由，即根据不同网络之间的通信需求自动更新路由表。
三层交换机的优点是可以实现不同网络之间的通信，增加了网络的灵活性和扩展性，但需要配置和管理复杂一些。
路由器的基本工作原理：路由器是一种网络设备，用于在不同的网络之间转发数据包，并决定最佳路径以便数据包快速到达目标网络。
工作原理如下：1.路由器接收到数据包后，首先检查数据包的目标IP地址。
2.路由器根据自己的路由表判断数据包应该发送到哪个网络。
3.路由器将数据包转发到合适的端口，以便数据包可以继续传输到目标网络。
4.路由器可以根据不同网络之间的通信需求，动态更新路由表，以确保数据包始终按照最佳路径进行转发。
5.路由器还可以实现网络地址转换（NAT）等功能，以提供更多的网络服务。
路由器的优点是可以实现不同网络之间的通信，并且具有较强的路由决策能力和转发能力，但缺点是转发速度相对较慢，适用于较大规模的网络环境。
总结：。
2024更新整篇版《计算机网络技术基础》课程标准一、课程基本信息表1 《计算机网络技术基础》课程基本信息二、课程目标1. 知识目标（1）熟悉计算机网络和现代网络系统的组成结构；（2）理解OSI参考模型、以太网标准和TCP/IP协议；（3）熟悉常见的局域网组网技术，掌握二层交换机的基本配置方法；（4）熟悉IP地址的相关知识，掌握规划和分配IP地址的方法；（5）理解IP路由的概念，掌握路由器和三层交换机的基本配置方法；（6）了解常用的无线局域网技术和设备，熟悉无线局域网的组网方法；（7）了解运营商网络和接入网的相关知识；（8）了解服务器端网络基本部署方法，了解网络功能虚拟化的相关知识；（9）熟悉文件、DHCP、DNS、Web、FTP等应用服务器的功能和基本部署方法。
2. 能力目标（1）能够利用相关软件绘制网络拓扑结构图，能够利用网络模拟和建模工具建立网络运行模型；（2）熟悉计算机连入网络所需的基本软硬件配置，能够独立完成双机互联网络的连接和连通性测试；（3）能够利用交换机组建和管理小型局域网；（4）能够实际需求合理规划和分配IP地址；（5）能够利用路由器和三层交换机实现网络互联；（6）能够利用相关设备组建小型无线局域网；（7）能够利用光纤接入网实现个人计算机或小型局域网与Internet的连接；（8）能够完成服务器的基本部署和性能监控，能够利用相关工具部署虚拟机；（9）能够完成文件、DHCP、DNS、Web、FTP等应用服务器的部署。
3. 素质目标（1）具有强烈的求知欲和较强的自学能力；（2）具有良好的口头语言表达能力和文字表达能力；（3）具有较高的计算机专业英语水平；（4）具有良好的人际交流能力和与他人协同工作能力；（5）具有在压力环境下现场解决问题的能力；（6）具有较强的身体素质，能适应艰苦工作需要；（7）具有较强的职业素养，具备安全、环保、成本、产品质量、团队合作等意识和能力。
（8）具有较高的职业道德，遵章守纪、爱岗敬业。

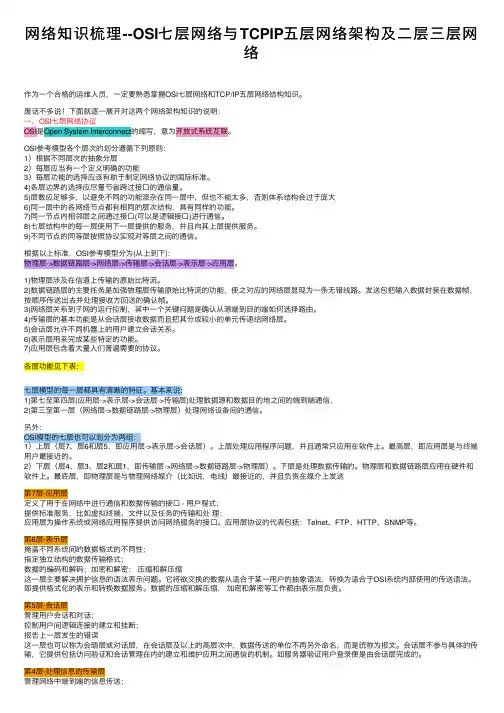

⽹络知识梳理--OSI七层⽹络与TCPIP五层⽹络架构及⼆层三层⽹络作为⼀个合格的运维⼈员，⼀定要熟悉掌握OSI七层⽹络和TCP/IP五层⽹络结构知识。
废话不多说！下⾯就逐⼀展开对这两个⽹络架构知识的说明：⼀、OSI七层⽹络协议OSI是Open System Interconnect的缩写，意为开放式系统互联。
OSI参考模型各个层次的划分遵循下列原则：1）根据不同层次的抽象分层2）每层应当有⼀个定义明确的功能3）每层功能的选择应该有助于制定⽹络协议的国际标准。
4)各层边界的选择应尽量节省跨过接⼝的通信量。
5)层数应⾜够多，以避免不同的功能混杂在同⼀层中，但也不能太多，否则体系结构会过于庞⼤6)同⼀层中的各⽹络节点都有相同的层次结构，具有同样的功能。
7)同⼀节点内相邻层之间通过接⼝(可以是逻辑接⼝)进⾏通信。
8)七层结构中的每⼀层使⽤下⼀层提供的服务，并且向其上层提供服务。
9)不同节点的同等层按照协议实现对等层之间的通信。
根据以上标准，OSI参考模型分为(从上到下):物理层->数据链路层->⽹络层->传输层->会话层->表⽰层->应⽤层。
1)物理层涉及在信道上传输的原始⽐特流。
2)数据链路层的主要任务是加强物理层传输原始⽐特流的功能，使之对应的⽹络层显现为⼀条⽆错线路。
发送包把输⼊数据封装在数据帧，按顺序传送出去并处理接收⽅回送的确认帧。
3)⽹络层关系到⼦⽹的运⾏控制，其中⼀个关键问题是确认从源端到⽬的端如何选择路由。
4)传输层的基本功能是从会话层接收数据⽽且把其分成较⼩的单元传递给⽹络层。
5)会话层允许不同机器上的⽤户建⽴会话关系。
6)表⽰层⽤来完成某些特定的功能。
7)应⽤层包含着⼤量⼈们普遍需要的协议。
各层功能见下表：七层模型的每⼀层都具有清晰的特征。
基本来说:1)第七⾄第四层(应⽤层->表⽰层->会话层->传输层)处理数据源和数据⽬的地之间的端到端通信，2)第三⾄第⼀层（⽹络层->数据链路层->物理层）处理⽹络设备间的通信。

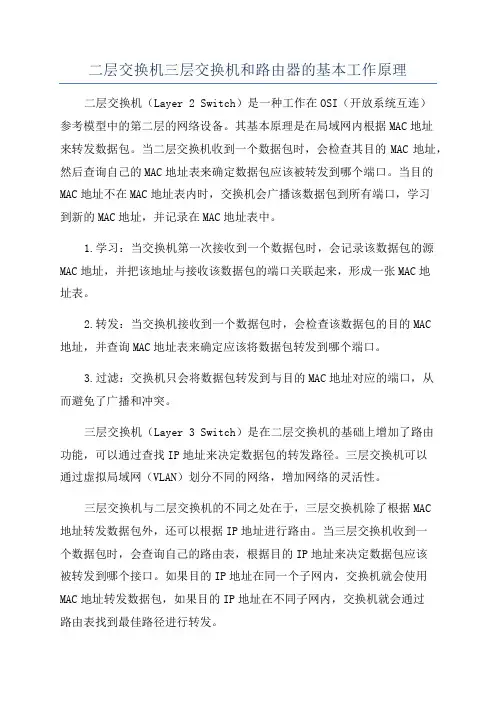

二层交换机三层交换机和路由器的基本工作原理二层交换机（Layer 2 Switch）是一种工作在OSI（开放系统互连）参考模型中的第二层的网络设备。
