线管、线盒及箱敷设技术交底
交底内容
一、材料要求：
1、钢导管：其规格、型号符合设计要求，壁厚、焊缝均匀，无凹扁和严重腐蚀现象，并应有产品材质证明和合格证。
2、通丝管箍、锁紧螺母（根母）：外形完好无损，丝扣清晰。
3、铁制开关盒、灯头盒、接线盒等：壁厚应符合要求，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
二、主要机具：
1、手动工具及测量工具：煨管器、手锤、錾子、钢锯、钢锉、活扳手、压力案子、套丝板、套丝机、鱼尾钳、射钉枪、拉铆枪、铅笔、皮尺、水平尺、粉线袋、线坠等。
2、电动工具：开孔器、切割机、电锤、电钻、台钻等。
三、作业条件：
1、暗配管及明配管作业条件
2、土建砌体施工过程中。
3、预埋件、支架及穿墙洞安装完毕，满足安装要求。
4、土建初装修完毕。
5、吊顶标高线已弹好。
四、操作工艺：

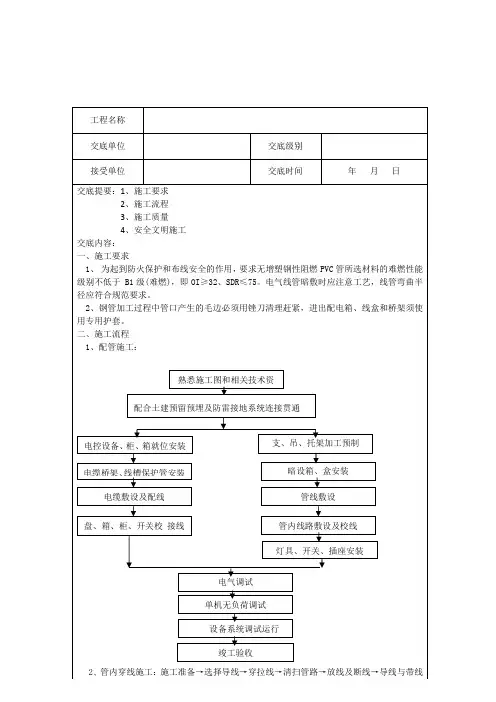

（一）工艺流程
1、暗管敷设工艺流程
测量定位→预制加工→盒、箱固定→管路敷设→穿带线
2、明管、吊顶内、护墙板内管路敷设工艺流程
测量定位→预制加工→支、吊架安装→盒、箱固定→管路敷设→穿带线
（二）操作方法
1、测量定位：根据施工图及土建弹出的水平500mm线或1000mm为基准，确定盒、箱实际位置和管路走向。
2、预制加工：根据盒、箱实际位置和尺寸、管路走向及安装位置，加工好各种支架、管件。
3、钢管煨弯采用冷煨法。
●冷煨法：管径为20mm及其以下时，用手动煨管器。先将管子插入煨管器，均匀用力至煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后操作煨管器，煨出所需弯度。
4、管子切断：宜采用钢锯或切割机进行切管，严禁用电气焊断管。断口处平齐并刮铣光滑。
5、管子套丝：根据管外径选择相应板牙进行套丝。管径20mm及其以下时，应分二板套成；管径在25mm及其以上时，应分三板套成。丝扣清晰且不宜过长。
6、支、吊架加工：根据支、吊架的尺寸及现场位置进行加工。材料设计无规定时，应采用
φ8mm圆钢或25mm×25mm×3mm角钢。
7、支、吊架安装：明配管时应根据弹线位置安装好支、吊架。安装时应先固定两端的支、吊架，然后拉直线固定中间的支、吊架。固定支、吊架的方法有如下几种
（1）胀管法：先在墙上打孔，将胀管插入孔内，用螺母拧紧固定。
（2）稳注法：随上建砌砖墙，将支架直接埋入墙中固定。
（3）抱箍法：按测定位置，遇到梁柱时，用抱箍将支架、吊架固定好。
8、盒、箱固定固定要求混凝土饱满，平整牢固，坐标正确。盒、箱安装要求见表
3.2.
4.1。现制混凝土板、墙盒、箱加支铁固定，盒、箱底距外墙面小于30mm时，需加金属网固定后再抹灰，防止墙面空裂。
表3..2.4.1盒、箱安装要求
（2）盒、箱明装时应采用定型盒、箱，安装时在盒、箱下侧100mm～150mm处加稳固支架，将管固定在支架上。盒、箱安装应牢固平整，开孔整齐并与管径相吻合。要求一管一孔
不得开长孔。铁制盒、箱严禁用电气焊开孔。
（3）普通插座盒安装高度为0.300m、空调插座盒安装高度
为 2.5m、开关盒安装高度为 1.315m、诱导灯盒安装高度为0.315m、开关
盒距门框0.2米。
9、管路连接
（1）管与管的连接
a.管箍丝扣连接：管箍必须使用通丝管箍。上好管箍后，管口应对严并且位于管箍中心处。外露丝应不多于2扣。
b.套管连接：只适用于管壁厚大于2mm非镀锌钢导管暗配，套管长度为连接管径的2.2倍；管口应对齐并且位于套管的中心处，焊口应焊接牢固严密。
C.金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。防
爆导管应采用防爆活接头连接。镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于4mm2软铜导线用专用接地卡做跨接连接。壁厚大于2mm及其以上的非镀锌钢导管，可采用管箍连接或套管焊接。管口锉光滑、平整，接头应牢固紧密。
（2）管与盒、箱连接：管进盒、箱必须里外加锁紧螺母。管口与内锁母应平齐，管端的丝扣露出不大于3扣。采用内护口时，管进盒、箱以内锁紧螺母平为准。吊顶内灯头盒至灯
位可采用阻燃型金属软管过渡连接，软管长度不超过1.2m。其两端应使用专用接头。
a.盒、箱开孔要求一管一孔，且排列整齐。孔径与管径吻合。严禁用电、气焊开孔。
b.管口入箱位置应排列在箱体二层板后，跨接地线应焊在暗装配电箱预留的接地扁钢上，管与盒跨接地线可焊在暗装盒的棱边上，管入盒、箱里外均应采用锁紧螺母锁紧，露出锁紧螺母的丝扣为2~3扣。两根以上管入盒、箱应长短一致，间距均匀，排列整齐。见图3.2.5.1。
图3.2.5.1 铁制配电箱多管进箱预留活装开孔板做法示意图
（3）钢管与设备连接：应将钢导管敷设到设备接线盒内，如不能直接进入时，应符合下
列要求：
a.金属软管与钢管或设备连接时，应采用金属软管接头连接，在照明工程中长度不宜超过
1.2m，动力工程中长度不宜超过0.8m。在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应包扎严密。
b.室内进入落地式柜、台内的导管管口，应高出柜、台基础面50mm～80mm。成排配电箱、台的导管管口高度一致。
c.在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后再引入设备。
d.管口距地面高度一般不宜低于200mm。
e.埋入土层内的钢管，应刷沥青、包缠玻璃丝布后，再刷沥青油或应采用水泥砂浆全面保护。
●金属软管引入设备时，应符合下列要求：
●金属软管用管卡固定，其固定间距不应大于1m。
●不得利用金属软管作为接地导体。
（5）中途接线箱做法参见图3.2.5.1-3。
图3.2.5.1-3 中途接线箱做法
3.2.5.2管路敷设：管路超过下列长度，中间应加装接线盒，全接线盒位置应便于穿线：管长度每超过30m时，无弯曲；管长度每超过20m时，有一个弯曲；管长度每超过15m时，有二个弯曲；管长度每超过8m时，有三个弯曲；电线管路与其它管道最小距离见表3.2.5.2。
表3.2.5.2配线与管道间最小距离
电线导管、电缆导管敷设分项工程质量技术交底卡
交 底 内 容 称护口），最后用扳手把盒外锁紧螺母旋紧。 2.1.3 钢导管的接地。金属的导管必须与PE 或PEN 线可靠连接，这是用电安全的基本要求，以防产生电击现象，并应符合下列规定： 1 镀锌钢导管和壁厚2㎜及以下的薄壁钢导管，不得熔焊跨接接地线。 2 镀锌钢导管的管与管之间采用螺纹连接时，连接处的两端应该用专用的接地卡固定。 3 以专用的接地卡跨接的管与管及管与盒（箱）间跨接线为黄绿相间色的铜芯软导线， 截面积不小于4㎜2。 4 当非镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接线也可以焊接接地线，焊接跨接接地线的做法，如下图所示。 焊接跨接接地线做法 （a ）管与管连接；（b ）管与盒连接；（c ）管与箱连接 1—非镀锌钢导管；2—圆钢跨接接地线；3—器具盒；4—配电箱； 5—全扣管接头；6—根母；7—护口；8—电气焊处 当非镀锌钢导管与配电箱箱体采用间接焊接连接时，可以利用导管与箱体之间的跨接接 地线固定管、箱。 跨接接地线直径应根据钢导管的管径来选择，如下表所示。管接头两端跨接接地线焊接长度，不小于跨接接地线直径的6倍，跨接接地线在连接管焊接处距管接头两端不宜小于50㎜。 连接管与盒（箱）的跨接接地线，应在盒（箱）的棱边上焊接，跨接接地线在箱棱边上焊接的长度不小于跨接接地线直径的6倍，在盒上焊接不应小于跨接接地线的截面积。 跨接接地线选择表 公称直径/㎜ 跨接接地线/㎜ 电线管 厚壁钢管 圆 钢 扁 钢 ≤32 ≤25 φ6 38 ≤32 φ8 51 40～50 φ10 64～76 ≤65～80 φ10及以上 25×4 5 套接压扣式薄壁钢导管及其金属附件组成的导管管路。当管与管及管与盒（箱）连接符合规定时，连接处可不设置跨接接地线，管路外壳应有可靠接地；导管管路不应作为电气设备接地线使用。 6 套接紧定式钢导管及其金属附件组成的导管管路，当管与管及管与盒（箱）连接符合规定
电线导管、电缆导管敷设分项工程质量技术交底卡 施工单位公司 工程名称项目分部工建筑电气交底日2016年 1 月6日
交底内容 暗配时6 埋设于地下或混凝土楼板内时10 3) 钢管弯曲时，焊缝如放在弯曲方向的内侧或外侧，管子容易出现裂缝。当有两个以上弯时， 更要注意管子的焊缝位置。 4) 管壁薄、直径大的钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。如果用加热弯曲，要灌用干燥砂。灌砂后，管的两端塞上木塞。 2.1.2 钢导管连接。钢管之间的连接，一般采用套管连接。而套管连接宜用于暗配管，套管长度为连接管外径的1.5～3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。 用丝扣连接时，管端套丝长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线。薄壁钢管的连接必须用丝扣连接。 钢管与接线盒、开关盒的连接，可采用螺母连接或焊接。采用螺母连接时，先在管子上拧一个锁紧螺母（俗称根母），然后将盒上的敲落孔打掉，将管子穿入孔内，再用手旋上盒内螺母（俗称护口），最后用扳手把盒外锁紧螺母旋紧。 2.1.3 钢导管的接地。金属的导管必须与PE或PEN线可靠连接，这是用电安全的基本要求，以防产生电击现象，并应符合下列规定： 1 镀锌钢导管和壁厚2㎜及以下的薄壁钢导管，不得熔焊跨接接地线。 2 镀锌钢导管的管与管之间采用螺纹连接时，连接处的两端应该用专用的接地卡固定。 3 以专用的接地卡跨接的管与管及管与盒（箱）间跨接线为黄绿相间色的铜芯软导线，截面积不小于4㎜2。 4 当非镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接线也可以焊接接地线，焊接跨接接地线的做法，如下图所示。 焊接跨接接地线做法 （a）管与管连接；（b）管与盒连接；（c）管与箱连接 1—非镀锌钢导管；2—圆钢跨接接地线；3—器具盒；4—配电箱；
编号C2-06-04-001 表C2-1 工程名称交底日期2010-22-22 施工单位分项工程名称电气动力 交底提要钢管穿线管预埋 交底内容： 1 范围 本工艺标准适用于照明与动力配线的钢管暗敷设和护墙板内钢管敷设工程。 2 施工淮备 2.1 材料要求： 2.1.1 钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。 2.1.2锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。 2.1.3 护口和管堵有用于薄、厚管之区别，护口要完整无损，并有产品合格证。 2.1.4 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。 2.1.5 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。 2.1.6 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。 2.1.7 其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。 2.2 主要机具： 2.2.1 煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。 2.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。 2.2.3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。 2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。 2.3 作业条件： 2.3.1 暗管敷设： 2.3.1.1 各层水平线和墙厚度线弹好，配合土建施工。 2.3.1.2 预制混凝土板上配管，在做好地面以前弹好水平线。 2.3.1.3 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 2.3.1.4 随墙（砌体）配合施工立管。 2.3.1.5 随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。 3 操作工艺 3.1 暗管敷设工艺流程为： 预知加工→煨弯→切管→套丝→管路连接→管路连接→地线焊接 3.3 暗管敷设基本要求： 3.3.1 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
工程名称海南清水湾棕榈泉国际花园施工单位中铁二局股份有限公司分项工程名称JDG镀锌线管安装交底日期年月日交底提要：套接紧定式钢导管（JDG）明、暗敷设 交底内容： 1、范围 本交底适用于清水湾棕榈泉国际花园的室内配电线路的套接紧定式钢导管（JDG）明、暗敷设。 2、施工准备 2.1技术准备 1. 施工图纸和技术资料齐全。 2. 施工方案编制完毕并经审批。 3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。 2.2材料准备 1. 管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）规定。 2. 管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。 3. 管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。 4. 连接套管的长度不小于管外径的2倍～3.5倍。 5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。 6. 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。 7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14-7～表14-10和图14-11～图14-14。
2.3机具准备 1. 手动工具：电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。 2. 电动工具：切割机、电钻、电锤、电气焊机具。 3. 测试器具：兆欧表、卷尺、角尺、水平尺、小线、线坠等。 4. 其他工具：高凳、灰铲、灰桶、水桶等。 2.4作业条件 1. 暗管敷设 (1) 各层500mm水平标高控制线，墙厚度线已弹好。 (2) 现浇混凝土楼板配管，在底层钢筋绑扎完后进行；墙板配管在钢筋绑扎后进行。 2. 明管敷设 (1) 预埋件、预留洞清理完毕。 (2) 土建粗装修完毕。 3. 吊顶内管路敷设 (1) 预埋件、预留孔洞已清理完毕。 (2) 吊顶标高线已弹好。 3、施工工艺 3.1工艺流程 测量定位管路、支架预制管路敷设管路套接管路与盒、箱连接 3.2 操作工艺 1. 测量定位 根据施工图及施工弹出的水平500mm线为基准，确定盒、箱实际位置和管路走向。 2. 管路、支架预制 根据盒、箱实际位置和尺寸、管路走向及安装位置，加工好各种支架、管件。 (1) 钢管煨弯可采用冷煨法或热煨法。 1) 冷煨法：管径20mm及以下时，用手动煨管器。煨管时用力要均匀。管径在25mm及以上时，使用液压煨管器，将管子放入模具，操作煨管器，煨出所需弯度。 2) 热煨法：首先堵住管子一端，将预先炒干的砂子灌满灌实，再将另一端管口堵住放在火上均匀加热，烧红后煨成所需弯度，及时冷却。要求管路的弯曲处弯扁度不应大于管外径的1／10；明配管时，弯曲半径不宜小于管外径的6倍；埋设于地下或混凝土楼板内时，不宜小于管外径的10倍。 （2）管子切断：宜采用钢锯、切割机切管，严禁用电气焊断管。断口处平齐并刮铣光滑。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 模板施工技术交底记录(2021新 版)
模板施工技术交底记录(2021新版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 一、模板安拆施工 A．模板安装前准备工作 a．模板拼装 模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。 b．模板的基准定位工作 首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。 c．标高测量 利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。 d．竖向模板的支设应根据模板支设图。
e．已经破损或者不符合模板设计图的零配件以及面板不得投入使用。 f．支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。 B．模板支设 1、地下室底板、承台、地梁 ①底板下翻，地梁及承台侧模全部采用砖胎模，为增强基坑边坡强度及稳定性，基槽土方开挖后，由施工员进行放线。外围梁的侧胎模厚为240mm，M5水泥砂浆砌筑。砌体砂浆饱满，以防止基坑外出现的渗水。 ②基坑内部胎模为120mm，M5水泥砂浆砌筑，其高度在基础底板垫层底标高超深部分及胎模与底板之间的间隙用1:1砂石回填。 ③底板的侧模及底板高低处挂模全部采用九合板模板，钢管固定，根据设计要求，施工规范及施工组织设计，底板的周侧墙板上翻，一次性浇筑，设钢板止水带，钢板止水带采用焊接固定，因此在墙板支撑上，除钢管固定外，设中12圆钢做的穿墙螺栓，中间烧止水片，外用伞型卡加螺帽固定，螺杆间距为450mm。 2、柱模板
技术交底记录编号 工程名称新建向塘到莆田铁路福州站改扩建工程交底日期2013年9月2日 施工单位中铁24局集团新建向塘到莆田铁路福州站 改扩建工程综合标段项目经理部三分部 分项工程名 称 吊顶内电线导管敷设 交底提要施工准备、质量标准、操作工艺、成品保护、应注意的质量问题 交底内容： 一、施工准备 （一）作业条件 1、结构施工时配合土建,按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作, 顶板及墙内管路甩口位置要准确。 2、吊顶内配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施 工工序,避免交叉打架现象。 （二）材料要求 1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其他管材 需预先进行管内外除锈、刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。镀锌 管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。 2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无 毛刺,并有产品合格证。 3、锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无损,丝扣清晰并有产品合格证。 4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的 要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有 出厂合格证、“CCC”认证标志和认证证书复印件。 5、面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一 致,并有出厂合格证。 6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。 （三）主要机具 1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。 2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。 3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。 项序项目允许偏差或允许值 主控项目1 金属导管的接地或接零第14.1.1条 2 金属导管的连接第14.1.2条 一般项目1 埋地导管的选择和埋设处理第14.2.1条 2 导管的管口设置和处理第14.2.2条 3 电缆导管的弯曲半径第14.2.3条 4 金属导管的防腐第14.2.4条 5 绝缘导管的连接和保护第14.2.9条 6 柔性导管的长度、连接和接地第14.2.10条
技术交底记录
2.5.1.1 管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。 2.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。 2.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。 2.5.2 管路暗敷设： 2.5.2.1 现浇混凝土墙板内管路暗敷设： 管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用"管帽"预留管口，待拆模后取出"管帽"再接管。 2.5.2.2 现浇混凝土楼板管路暗敷设： 根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用"管帽"预留管口，拆模后取出管帽再接管。 扫管穿带线： 对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。 对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。 3 质量标准 保证项目： 阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。阻燃型塑料管不得在室外高
电气导管敷设技术交底镀锌管预埋
技术交底记录 02-
： （图1） 3.2管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于15mm，消防管路不得小于30mm。管路超过下列长度，加装接线盒，以便于穿线。无弯时，每隔30m加一接线盒；有一个弯时，每隔20m加一接线盒；有二个弯时，每隔15m加一接线盒；有三个弯时，每隔8m加一接线盒。 3.3电线管路与其它管道最小距离见表1：（表1） 管道名称穿管配线最小距离（mm） 蒸汽管平行1000 交叉300 暖、热水管平行300 交叉100 通风、上下水压缩空气管平行100 交叉50 3.4管进盒、箱：盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，开孔后刷防锈漆。管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm。两根以上管入盒、箱要长短一 致，间距均匀，排列整齐。然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣不得大于2～3扣，然后安装接地跨接线，跨接地线采用专用接地线卡跨接，经过专用接地线卡将管与管、管与盒连成一体。最后将接线盒用湿锯末填满，用塑料管堵和胶带封好管口。 （四）镀锌管暗敷设方式： 4.1墙配管：由于配电箱安装属于二次装修的范围，结构阶段只预留配电箱接线盒。先将接线盒用Ф6圆钢2至3根与墙内钢筋绑扎固定，接着再敷管，每隔1m左右，用铅丝绑扎牢固。 4.2楼板配管：先找灯位，根据房间四周墙的厚度，弹出十字线，在交叉点处将盒子固定牢固，然后再敷管。有两个以上盒子时，要拉直线。管进盒、箱前要煨灯叉弯，煨弯处离管口不要过长，以煨弯为准。管进盒长度要适宜，管路每隔1m左右用铅丝绑扎牢固。如图3：
电线导管敷设技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
技术交底记录 编号06－C2－002 表C2 工程名称交底日期 施工单位分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。交底内容： 1施工准备 1.1 材料要求： 1.1.1 焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。焊接钢管需预先除锈应具有产品材质单和合格证。 1.1.2 护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。 1.1.3 铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。 1.1.4 面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。 1.1.5 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。 1.1.6螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。 1.1.7 其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。 1.2主要机具： 1.2.1 煨管器、液压煨管器、液压开孔器、压力案子。 1.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。 1.2.3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。 2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。 1.3 作业条件： 1.3.1 暗管敷设： 1.3.1.1 各层水平线和墙厚度线弹好，配合土建施工。 1.3.1.2 预制混凝土板上配管，在做好地面以前弹好水平线。 1.3.1.3 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 1.3.1.4 预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。 1.3.1.5 预制空心板，配合土建就位同时配管。 1.3.1.6 随墙（砌体）配合施工立管。 1.3.1.7 随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。 1.3.2 明管敷设：
明配线管技术交底
支吊架固定）。 2.5盒、箱固定：盒、箱安装应牢固平整，开孔整齐并与管径相吻合。要求一管一孔不得开长孔。铁制盒、箱严禁用电气焊开孔。 2.6管路敷设与连接： 2.6.1管路敷设： 水平或垂直敷设明配管允许偏差值，管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。检查管路是否畅通，内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直者应调直。 2.6.2管路连接：连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝。 2.6.3钢管与设备连接：应将钢管敷设到设备内，如不能直接进入时，应符合下列要求： 2.6.4 在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应包扎严密。 2.6.5 在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后再引入设备。 2.7金属软管引入设备时，应符合下列要求： 2.7.1金属软管与钢管或设备连接时，应采用金属软管接头连接，长度不宜超过1m。 2.7.2金属软管用管卡固定，其固定间距不应大于1m。 2.7.3不得利用金属软管作为接地导体。 2.8变形缝处理：穿越变形缝的配管应有补偿装置。 2.9明配管管卡间最大距离：见下表 3、质量标准 1、主控项目 金属导管严禁对口熔焊连接：镀锌和壁厚小于2MM的钢导管不得套管熔焊连接。 2、一般项目 2.1 管路连接紧密，管口光滑无毛刺，护口齐全，明配管及其支架、吊架平直牢固、排列整齐，管子弯曲处无明显折皱。 2.2 盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm；用锁紧螺母固定的管口、管子露出锁紧螺母的螺纹为2～3扣。线路进入电气设备和器具的管口位置正确。 2.3 穿过变形缝处有补偿装置，补偿装置能活动自如；配电线路穿过建筑物和设备基础
表C2—1 编号 工程名称交底日期2010年6月1日 施工单位分项工程名称砌体内管路敷设 交底提要PVC管、焊管砌体内敷设技术交底 交底内容： 一、施工准备 （一）砌体内PVC管施工准备 1、作业条件 随土建砌体砌筑同时进行。 2、PVC管材料要求 （1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告； （2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷； （3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致； （4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。 3、主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。 （二）砌体内焊接钢管施工准备 1、作业条件 随土建砌体砌筑同时进行。 2、材料要求 （1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求； （2）外观检查:钢管表面无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷； （3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准； （4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷； （5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。 3、主要机具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。 审核人交底人接受交底人 2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏； 3、交底提要应根据交底内容把交底重要内容写上。
表C2-1 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期 施工单位中国建筑第五工程局有限公司分项工程名称电线敷设交底提要严格按照交底及规范施工 交底内容： 一、施工准备 (一)作业条件：管内穿线在建筑物抹灰、粉刷及地面工程结束后进行，穿线前应将电线保护管内的积水及杂物清理干净。 (二)材质要求： 1、绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证和试验单。导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准。2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。3、护口：根据管子直径的大小选择相应规格的护口。4、安全型压线帽：根据导线截面和根数正确选择使用压线帽，并必须有合格证。5、连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证。6、接线端子(接线鼻子)：根据导线的根数和总截面选择相应规格的接线端子。7、辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。 (三)工器具： 1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2、万用表、兆欧表。3、放线架、放线车、高凳。4、电炉子、电烙铁、锡锅、锡斗、锡勺等。 二、质量要求 (一)主控项目： 1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。 2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录 编号 表C2—1 工程名称石济客专站房项目交底日期2016.05.15 施工单位中铁十八局集团有限公司分项工程名称管线预埋技术交底交底提要 交底内容： 本工程主要预埋管线为SC焊接钢管、JDG管、PVC管。预埋线管严格按照图纸位置要求敷设，应尽量与预留孔洞保持一定距离，以防后期安装剔槽打坏线管。一．钢管预埋要求做法： 1、线管布线包括线管选择，线管加工，线管敷设等工序。 2、管子的断口应与管子垂直，如有些小偏差，可用平挫挫平，如果偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑，SC焊接钢管必须内壁做防腐处理。 3、管路弯曲，在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。钢管的弯曲有冷揻法和热揻法两种:一.冷揻法介绍，管径在DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱现象。管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程中用力不能太猛，各点用力尽量均匀一致，且移动揻管器的距离不能太大，这样才能使揻出的管弯流畅，不出现凹皱度超出规范要求的情况。二.热揻法不在施工方案中，也不在介绍其做法规范要求。 4、管路弯曲时应注意，管路的弯扁度应不大于管外径的10%。弯曲角度不宜小于90度，弯曲处不可有褶皱，凹穴和裂缝现象。弯曲半径不应小于管外径的10倍。
5、揻管时还需要注意，管子弯曲方向与钢管焊缝间的关系，一般焊缝应放在管子弯曲方向的正，侧面交角的45度线上。 6、套管焊接，方法选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套管的长度为连接管外径的3倍，连接时应把连接管的对口处放在套管的中心处，应注意两连接管的管口，应光滑，平齐，两根管对口应吻合，套管的管口也应平齐，要焊接牢固，并且没有缝隙，焊接好的管子应为一条直线，不得有弯曲现象。焊接饱满，无夹渣、咬肉等现象。 7、管路在敷设过程中不应只按施工图中的盒位置进行预埋，还应在过长或弯曲较多的线路中适当加接线盒，以便于穿线方便，因此我们将这种盒称为过路盒，敷设管线加过路盒因根据规范要求其设过路线盒。 8、管线进盒不得超过0.5CM,进管角水平，垂直进盒，且焊接钢管进线盒必须套丝。 9、多管敷设平行预埋时，管线与管线之间距离不得小于2.5CM。 10、管路变形缝补偿装置，在变形缝的两侧对称预埋一个接盒，用一根短管将两接线相邻面连接起来，短管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍。 11、JDG管顶丝必须拧掉，管接处涂抹导电膏。 二. 图形显示： 变形缝敷管图例： 变形缝图形○1牢固 管子开长口 变形缝
模板施工技术交底记录(标准 版) Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
模板施工技术交底记录(标准版) 一、模板安拆施工 A．模板安装前准备工作 a．模板拼装 模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。 b．模板的基准定位工作 首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。 c．标高测量 利用水准仪将建筑物水平标高根据实际要求，直接引测到模
板的安装位置。 d．竖向模板的支设应根据模板支设图。 e．已经破损或者不符合模板设计图的零配件以及面板不得投入使用。 f．支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。 B．模板支设 1、地下室底板、承台、地梁 ①底板下翻，地梁及承台侧模全部采用砖胎模，为增强基坑边坡强度及稳定性，基槽土方开挖后，由施工员进行放线。外围梁的侧胎模厚为240mm，M5水泥砂浆砌筑。砌体砂浆饱满，以防止基坑外出现的渗水。 ②基坑内部胎模为120mm，M5水泥砂浆砌筑，其高度在基础底板垫层底标高超深部分及胎模与底板之间的间隙用1:1砂石回填。 ③底板的侧模及底板高低处挂模全部采用九合板模板，钢管
技术交底记录 TJ1、5 工程名称晋江中航城天悦二期施工单位湖南建工集团总公司交底部位D3#楼、D5#楼、D2#楼1#楼工序名称PVC穿线管施工 交底提要: Pvc线管的相关材料、机具准备、质量要求及施工工艺。 交底内容: 一、施工准备 1、1 材料 1、1、1 凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃、耐冲击性能,其氧指数不应低于27%的阻燃指标,并应有检定检验报告单与产品出厂合格证。 1、1、2 阻燃型塑料管,其外壁应有间距不大于1m的连续阻燃标记与制造厂厂标,管里外应光滑,无凸棱、凹陷、针孔、气泡;内外径尺寸应符合国家统一标准,管壁厚度应均匀一致。 1、1、3 所用阻燃型塑料管附件及暗配阻燃型塑料制品,如各种灯头盒、开关盒、接线盒、 插座盒、端接头、管箍等,必须使用配套的阻燃型塑料制品。 1、1、4 阻燃型塑料灯头盒,开关盒、接线盒,均应外观整齐,开孔齐全,无劈裂损坏等现象。 1、1、5 辅助材料:镀锌铁丝,专用粘接剂等。 1、2 主要机具: 1、2、1 铅笔、卷尺、线坠、小线、水平尺。 1、2、2 手锤、钢锯、锯条、刀锯、半圆锉、水桶、灰桶、灰铲。 12、3 弯管弹簧(简称弯簧),剪管器,手电钻、钻头、压力案子、台钻等。 1、2、4 电锤、热风机、电炉子、开孔器、绝缘手套,工具袋,工具箱,煨管器、高凳等。 1、3 作业条件: 1、3、1 配合土建砌体(如砖混结构加气砖、矿渣砖等)施工时,根据电气设计图要求与土建 墙上弹出的水平线,安装管路与盒箱。 1、3、2 配合土建混凝土结构施工时,大模板、滑模板施工混凝土墙、在钢筋绑扎过程中,根据设计图要求预埋套盒及管路,同时办理隐检手续。 1、3、3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时,同时根据设计图进行配管。 2 操作工艺 2、1 工艺流程: 弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线 2、2 弹线定位: 2、2、1 根据设计图要求,在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、 组合钢模板混凝土墙等处,确定盒、箱位置进行弹线定位,按弹出的水平线用小线与水平尺测量出盒,箱准确位置并标出尺寸。 2、2、2 根据设计图灯位要求,在加气混凝土板、预制圆孔板(垫层内或极孔内暗敷管路);现浇混凝土楼板、预制薄混凝土楼板上,进行测量后,标注出灯头盒的准确位置尺寸。 2、2、3 各种隔墙剔槽稳埋开关盒弹线。根据设计图要求,在砖墙、泡沫混凝土墙、石膏孔 板墙、礁渣砖墙等,需要稳埋开关盒的位置,进行测量确定开关盒准确位置尺寸。 2、3 加工管弯: 预制管弯可采用冷煨法与热煨法。 2、3、1 阻燃塑料管敷设与煨弯对环境温度的要求如下:阻燃塑料管及其配件的敷设,安装与煨弯制作,均应在原材料规定的允许环境温度下进行,其温度不宜低于-15℃。 " 2、3、2 冷煨法:

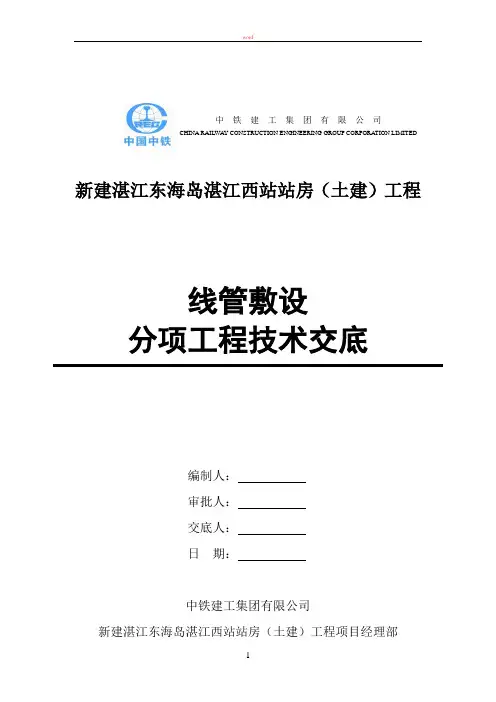

中铁建工集团有限公司 CHINA RAILWAY CONSTRUCTION ENGINEERING GROUP CORPORATION LIMITED 新建湛江东海岛湛江西站站房（土建）工程 线管敷设 分项工程技术交底 编制人： 审批人： 交底人： 日期： 中铁建工集团有限公司 新建湛江东海岛湛江西站站房（土建）工程项目经理部
