1、比例
★一般采用的比例：1:500 1:1000 1:2000
2、建筑物、预留建筑物
★建筑物长宽按比例绘制，线宽在0.8～1.0mm，连续线；预留建筑物采用虚线表示。
★建筑物层数：nF (如：3F为3层）
3、坐标
★设定原点坐标（相对坐标原点）
★以“m”为单位，精确到“ｍｍ”
4、风玫瑰图
★风玫瑰图分为风频玫瑰图和风速玫瑰图，一般在总平面图上只表示出风频玫瑰图作为总平面布置图的依据。在看风玫瑰图时，风向是由外边吹向中心的。实线表示全年风频情况，虚线表示6-8月夏季风频情况。正上方箭头方向指向北“N”。
工厂应布局在最大风频的下风向或最小风频的上风向。
5、道路、厂房间距
★单车道宽：3.5～4.0m
★双车道宽：7.0～9.0m
★交叉口：圆角，R单为9m，R双为7m
★消防通道：宽度≥4.0m，净高≥4.5m
★厂房间距：一般≥15m，若建筑物高度超过15m，间距L=(h1+h2)/2，要求在太阳直射时，“45°”角可以照到墙基。
6、图例
图例是集中于地图一角或一侧的地图上各种符号和颜色所代表内容与指标的说明，有助于更好的认识地图。它具有双重任务，在编图时作为图解表示地图内容的准绳，用图时作为必不可少的阅读指南。图例应符合完备性和一致性的原则。
7、建筑系数、场地利用系数
建、构筑物及露天堆场占地面积
建筑系数=厂区占地面积x100%
场地利用系数= 建筑系数＋铁路、道路及工程管线占地面积
厂区占地面积x100%
8、绿化
绿化覆盖面积
绿化系数= 厂区占地面积×100%
★厂内道路绿化
★厂前区绿化
★卫生防护地带绿化
★绿化系数不宜低于15％
六、施工总平面布置
㈠、施工场地布置 本标段施工区域内为农田、旱地、树林，场区附近有居民区。项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。 详细布置见施工组织设计建议书表4《施工总平面布置》。 1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。 1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。 1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。
㈡、施工道路布置 本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。 ㈢、临时水电布置 本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。 施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。需搭设高压线路约1500m、低压线路约2000m。另配置1台250KW发电机备用。

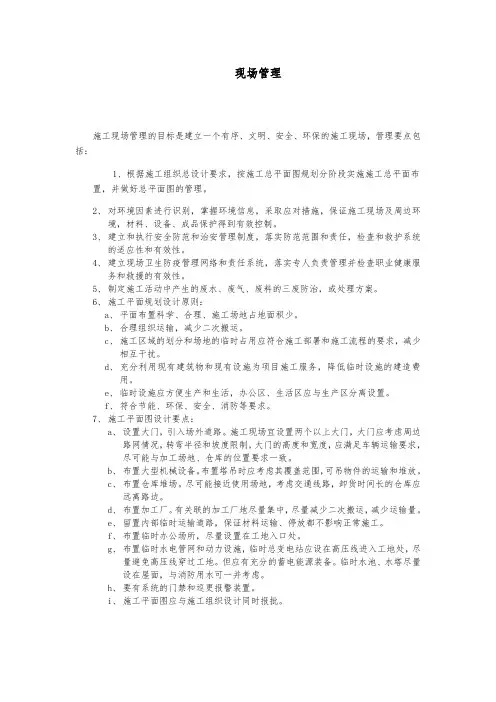

九、施工总平面布置原则 施工总平面布置合理与否，将直接影响到工程是否有条不紊地发展，同时关系到整个工程的安全文明施工管理是否能顺利进行，我们对施工现场平面布置的原则为：满足施工的前提下，尽可能节约施工用地，减少临时设施投资，在保证内交通运输畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运，在平面交通上，要尽量避免各单位相互干扰，符合施工现场卫生及安全技术要求和防火规范。十、施工现场总平面布置及说明 为确保达到武汉市文明优良工地，我们将本着“高起点、严要求”的原则，对现场进行布置管理，现场内的主要道路及临建附近场地全部用C10砼浇筑硬化以便于文明施工，施工区沿建筑物周边设排水沟，工程污水经沉淀后排入市政排污管，大门处设置洗车槽，保证运输车辆出入清洁。6.3施工现场平面管理要保证完成施工任务，不仅要求对施工总平面合理的布置，而且要有科学严密的管理措施：1）施工平面管理由项目经理负责，由生产副经理组织有关人员实施，按分片区包干管理，未经同意不得任意占用。2）进出道口为1个，现场道路均做好路基，并已进行面层处理，排水沟砖砌，粉刷，保持畅通。3）现场入口处设置警卫室，现场在出入口设保安值班室，并二十四小时派人进行值班，无关人员禁止入内，警卫室旁挂出入制度，场容管理条例、工程简介、安全管理制度、质量方针、管理机构网络等图牌。4）凡进出现场的设备、材料需经过警卫进行登记后方可出入，所有设备、材料必须按平面布置图制定的位置堆放整齐，不得任意堆放或改放。5）施工现场内的水准点，轴线控制点，埋地线缆应有醒目标志，所有材料堆场也必须做好标志，并加以保护。6）办公区、施工区域、生活区分开设置，在施工区域旁设置公共休息茶亭和工人休息棚，并与施工区域保持符合安全规定的距离，公共茶亭能挡风遮雨，并保证通风采光良好。7）并配备茶水桶、长条座椅，夏冬两季应相应设置防暑降温和防寒保暖设施。8）施工垃圾处理：施工垃圾采用层层收集、集中堆放、专人管理、同意搬运的方法。楼层垃圾利用施工电梯空闲时搬运，由专门班组搬动至堆放地点，并及时运出场外。 十一、总平面布置方案 1、大门入口处围墙高度2.4米，采用M5水泥沙浆进行砌筑、加气块20厚砌筑，间距3.3米设置砼附墙柱，柱断面为300×300，高度同围墙，外面与砖墙面平，内侧为附墙式，内外墙柱抹灰及粉刷，围墙门口外侧为各单位（即：建设单位、设计单位、监理单位、施工单位、监督单位）的名称，作竖排粉刷喷于墙上，距离作适当的调整，剩余墙段作安全、文明施工的宣传标语，字体要工整、字距要统一，要配合建筑工程视觉形象，做到美观适当、一目了然。 2、工地大门：2个采用钢板双开门，门扇材料采用方通钢材焊接，外面用钢板材料封面，钢板门高度为1.8米，宽度为5米，表面图刷蓝色防水油漆，上喷“武汉天弓建筑工程有限公司”红色字样，门头挂企业标牌，门柱临街拟镶红字，左门柱字为“工程树起武汉天弓信誉，右门柱为“诚信立市创优良工程”字体为宋体。另一个门为钢结构组成，风格由钢结构专业确定。 3、施工现场出入口和主要道路做到硬地化，其厚度为在场内交通部分浇筑C25砼200mm厚，路面宽为4m，其余铺石粉层100mm厚，确保施工现场不积水，进出顺畅，并设置相应的安全防护设施和安全标志。 4、整个施工现场排水沟必须畅通，无任何积水和临时给水管线滴漏及长流
第一节现场概况及部署 一、现场概况 本工程现场场地较为狭小，周边道路狭窄，现场平面布置考虑充分利用现有场地，按功能划分施工区域及办公区域，施工各区域用围墙隔断，严格按照公司的现场管理手册执行，为保证现场的井然有序，采用隔断、油漆画线、标志板等方式表示区域的使用功能,施工现场平面布置详见附图。
二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地西北面（与**加工场紧邻）布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。 在现场的基础设施布置及数量见下表：
第二节现场平面分阶段布置及说明 一、下部结构施工阶段 1、平面布置： 我公司进场后根据遵义市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的西北侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置1台塔吊，混凝土输送泵布置2台，布置在道路畅通靠近施工部位，并配置相应的泵管等。 3、加工场地布置： 我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。 二、上部结构施工阶段 1、平面布置： 根据遵义市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。在土方回填完毕后，将围墙一周边界之间的空地全部硬化形成一条环形道路，作为施工机械、物资运输道路用。在场地内布置一处钢筋、木工加工区作为钢筋、模板加工场地。 2、机械设备配备布置： 机械设备配备有：塔吊、钢筋加工设备、木工加工设备、混凝土输送泵等。 3、加工场地布置： 在塔吊范围内合理布置钢筋、模板加工场地，并配备相应的加工机械。 三、装修施工阶段 保留原有围墙、大门以及现场临时施工通道，在场地内集中设立两台砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至
建筑工程施工平面图布置 单位工程施工平面图是单位工程施工组织设计中的重要组成部分，是对一个建筑物或构筑物的施工现场的平面规划和空间布置。合理的施工平面布置对于顺利执行施工进度计划是非常重要的，对现场的文明施工、工程成本、工程质量和安全生产都会产生直接的影响。装饰装修工程也是如此。 一、设计内容和依据 （一）设计内容 1、总平面图上已建和拟建的地上、地下建筑物或构筑物和各种管线的位置、尺寸； 2、移动式起重机(包括有轨起重机)开行路线及垂直运输设施的位置； 3、地形等高线、测量放线标桩的位置和取舍土方的地点； 4、为施工服务的临时设施的布置； 5、各种材料(包括水、暖、电、卫材料)、半成品、构件以及工业设备等仓库和堆 6、场内的施工道路布置及引入铁路、公路和航道位置； 7、临时的给水管线、供电线路、蒸汽及压缩空气管道等布置； 8、一切安全及防火设施的位置。 （二）设计的依据 建筑装饰工程施工平面图应在施工设计人员踏勘现场、取得现场第一手资料的基础上，根据施工方案和施工进度计划的要求进行设计。设计时依据的资料有： 1、建设地区的原始资料 （1）自然条件调查资料。用来解决由于气候(冰冻、洪水、风、雹等)、运输等产生的相关问题；也用于布置地表水和地下水的排水沟；确定易燃、易爆及有碍人体健康的设施布置等。 （2）建设地域的竖向设计资料和土方平衡图。用来解决水、电管线的布置和土方的填挖及弃土、取土位置。 （3）建设单位及工地附近可供租用的房屋、场地、加工设备及生活设施。用来决定临时建筑及设施所需面积及其空间位置。
2、设计资料 （1）总平面图。用来正确确定临时建筑及其他设施位置，以及修建工地运输道路和解决排水等所需的资料； （2）一切已有和拟建的地下、地上管道位置。用来决定原有管道的利用或拆除以及新管线的敷设与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。 3、施工组织设计资料 （1）单位工程的施工方案、进度计划及劳动力、施工机械需要量计划等。用来了解 各施工阶段的情况，以利分阶段布置现场。根据各阶段不同的施工方案决定各种施工机械的位置，吊装方案与构件预制、堆场的布置。 （2）各种材料、半成品、构件等的需用量计划。用来决定仓库、材料对堆放场地位置、数量及场地的规划。 二、建筑装饰工程施工平面图设计的原则 1、在满足施工条件下，要紧凑布置，尽可能减少施工用地，不占用农田。在市区改建工程中，只能在规定时间内占用公路或人行街道。一切临时性建筑设施，尽量不占用或少占用拟建永久性建筑物的位置，以免造成不应有的搬迁和拆除。能利用的原有建筑尽量利用，以利节约。 2、最大限度缩短工地内部运距，尽量减少场内的二次搬运。各种材料构件、半成品应按进度计划分期分批进场，尽量布置在使用地点附近或在垂直运输机械的回转半径内。 3、临时设施的布置，应便于工人的生产和生活，使工人休息室距施工地点距离最近，往返节省时间。 4、要符合劳动保护、技术安全及防火的要求。根据上述设计原则，结合现场的实际情况，根据各类工程的不同特点分阶段布置平面图。可安排几个可行的方案，从施工用地的面积，施工临时道路，管线长度，施工场地利用率，场地材料搬运量及搬运距离等方面进行分析比较，选其技术合理、费用经济的方案。 三、建筑装饰工程施工平面图的设计步骤 1、确定垂直运输机械的位置
. 专业资料设计施工平面布置图 1.什么叫施工平面图，它包括哪些容? 根据施工案和施工进度要求，对施工所需要的水、电、道路的安排，各种材料和半成品的堆放场地，提供生产和生活使用的各种临时设施，以及主要大型机械的开行路线等，按照一定的布置原则和经济技术上的合理性，以一定比例绘制成指导施工现场平面布置的图形，简称为施工平面图。 根据施工组织设计的类型不同，平面图绘制的容也有所不同。 2.单位工程施工平面图包括以下容： 1)原有建筑物和拟建房屋、构筑物的位置及尺寸。 2)起重机械的开行路线和服务围。 3)水、电、道路的布置与外线的连接。 4)各种材料及半成品的堆场和仓库。 5)一切为施工服务的大型临时设施。 3.如绘制施工平面布置图? 绘制施工平面布置图可按以下步骤进行。 第一步，首先根据勘测资料的地形图，以一定比例绘出施工现场位置图，并在图幅边角处绘出南北指示标或风玫瑰图。 第二步，以已知三角测量网点或水准测点为基点，量出原有建筑物和拟建房屋的水平距离，绘出建筑物的平面轮廓线，原有建筑物的轮廓线用中粗实线，拟建房屋用双实线(粗外细)表示。 第三步，绘出场区施工道路线，路宽按第9项所述的要求，道路交叉及拐弯处以一定曲率半径划成圆弧。第四步，按第7项的要求绘制垂直起重机的位置和塔吊服务围。 第五步，按第6、第8项所述，绘出搅拌站和各材料堆场，并按比例以细实线框表示，框标注场(库)名称和所占面积(总平面布置图可不标注面积)。 第六步，按第10、第11项要求，绘出生产生活服务临时设施，并标注设施名称，所有临时设施布置必须满足第4项的六条原则。 最后绘出围墙线，供电供水线等。 下面为某些工程的施工平面布置图的例，仅供参考
施工现场总平面图及塔吊的布置原则 1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置； 2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内； 3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除； 4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔； 5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择； 6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。还有一个很重要的原则，就是减少二次搬运！ 7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求； 8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入； 10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运； 11、平面交通上，尽量避免和单位的相互干涉； 12、符合现场卫生及安全技术要求和放火规范 13、布置区域要留有塔吊附墙位置；在有室内电梯的高层和超高层项目中，尽量避免将塔吊布置在电梯井内，以免今后塔吊拆除进度和室内电梯的安装进度发生冲突。 施工现场平面布置的原则 按施工图纸规划出《施工平面布置图》搭建各种临时设施。按安全文明施工方案的要求进行修整和装饰。临时施工用水、用电、道路按施工要求标准完成。为使现场使用合理，施工平面布置应有条理，尽量减少占用施工用地，使平面布置紧凑合理，同时做到场容整齐清洁，道路畅通，符合防火安全及文明施工的要求。施工过程中避免多个工种在同一场地，同一区域进行施工而相互牵制、相互干扰。施工平面设专人负责管理，使各项材料、机具等按已审定的现场施工平面布置图的位置推放。 塔吊距离拟建建筑物的最小距离是3米，其他的问题，是要经过计算的，原则是让塔吊的臂旋转范围内，将所建筑的工程覆盖，有的时候，也可一少让出些，这个要看实际的尺寸来定 谁知道建筑施工进场规划布置图怎么画？急！！！ 1、分析施工管理需要：工人住宿、食堂、劳务管理人员住宿、办公室等 2、钢筋工棚、木工工棚、材料堆码（仓库）等现场生产需要的位置及数量和大小 3、临时用水用电的布置：供水、供电端的确定。然后布置管线到各个需要的终端 4、考虑安全文明施工的布置，消防、排水、污水处理、标示标牌安放位置、大门位置 5、施工机械安放，塔吊、提升架、混凝土泵 6、施工道路的调整，保证施工车辆的通畅 7、基坑维护措施的施工 第 1 页共1 页
1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影； 15．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。 重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款 依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分 强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、 强度等级。 装修表 门窗表
施工总平面布置图说明 一、施工平面布置原则 施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则为： 1在满足施工的条件下，尽量节约施工用地； 2在满足施工需要和文明施工的前提下，尽可能减少临时设施投资；3在保证场内交通畅通满足材料堆设要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运； 4在平面交通上，要尽量避免土建、安装专业施工相互干扰； 5符合施工现场卫生及安全技术要求和防火规范。 6施工总平面布置依据 7施工场地状况及场地主要出入口交通状况。 8主体施工阶段及分阶段施工平面布局相应变化。 9拟采用的施工方案、施工程序及顺序。 10半成品、原材料、周转材料堆放加工需要。 11满足不同阶段、多个承包人、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。 12各种施工机械既满足各工作面作业需要又便于安装、拆卸。 13实施严格的安全及施工标准，争创市级文明工地。 二、施工平面布置及说明 平面布置考虑三分开原则，即生活区、生产区、加工区分开设置，
互不干扰，确保安全生产、文明施工。 1主要临设布置： 生活区位置安排在西侧，办公区安排在北侧，加工区分成二块，钢筋木料加工区安排在东侧方便吊运；管道加工区安排在南侧与管道堆放区相邻；大门两侧各设一个门卫室。 2主要机械设备布置 本工程施工机械必须合理布局以满足施工需要，安装位置应确保安拆方便、材料装卸方便且运距较短、材料堆场易于设置。对周边无交通妨碍和安全危害。 3堆场及加工场地 本工程堆场主要用于钢筋、架料、砌体、水泥、砂子堆放，加工场地及库房主要为安装工程、装饰工程设置。 4施工用电、用水 4.1施工现场用电计算：
施工总平面布置图是拟建项目施工场地的总布置图
施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图的主要内容 1、建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。 2、测量放线标桩、地形等高线和取舍土地点。 3、移动式起重机的开行路线及垂直运输设施的位置。 4、材料、加工半成品、构件和机具的堆场。 5、生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。 6、现场试验室。 7、必要的图例、比例尺、方向及风向标记。
二、设计步骤 1、绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。 2、确定起重机械的位置。 起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。 塔吊的布置： 1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。 2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。 布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。 固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。 3）塔吊的服务半径。
4）起吊高度（安全高度） 5）起吊重量（最远距离、最重构件） 3．确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。 1）加工棚：建筑物四周 2）仓库和堆场的布置。 根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。 3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。 4、布置运输道路 1）尽可能利用原有道路；
表4 施工总平面布置 4.1布置原则和依据 4.1.1布置原则 4.1.1.1场施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。 4.1.1.2为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。 4.1.1.3工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。 4.1.1.4根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。 4.1.2布置依据 4.1.2.1 锦屏水电站九龙河口～锦屏一级坝区辅助道路改建工程第四标段招标文件：《第一卷商务文件》、《第二卷技术文件》、《第三卷工程量清单及附件》和《第四卷图纸》； 4.1.2.2 现场查勘资料； 4.1.2.3招标文件补遗； 4.1.2.4本投标书施工组织设计文件。 4.2施工平面布置综述 4.2.1碴场分布 本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100
以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。 4.2.2施工分段 根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段外交通干扰为原则，将本标共分九个段施工。分段情况如下： 第一段：K37+000～K40+000，弃碴弃于1#碴场； 第二段：K40+000～K42+000，弃碴弃于2#碴场； 第三段：42+000～K43+000，弃碴弃于3#碴场； 第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴场压力）； 第五段：K45+500～K47+460，弃碴弃于6#碴场； 第六段：K47+460～K48+370，弃碴弃于7#碴场； 第七段：K48+370～K49+000，弃碴弃于7#、8#碴场； 第八段：K49+000～K50+000，弃碴弃于7#、9#碴场； 第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场； 4.2.3施工布置简述 根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设
1.施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输； （4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包 单位沟通之后由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表
电力需求计划表 按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
4施工现场总平面布置 2.4.1施工总平面布置的原则 （1）整体规划 根据业主的整体规划部署，合理安排施工临建的位置。 施工总平面的布置应符合国家、市有关建筑工程施工现场安全文明的规定，同时应根据施工组织设计分阶段进行规划； 对涉及总平面的场地进行区域划分，使办公、生活、施工等区域独立、便于管理。详见附表五《施工总平面图》。 （2）用地规模及范围 临时设施的布局既要符合施工组织设计对人员、物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度。因此我们在投标过程中考虑尽量紧缩综合楼工程的临时用地，使其布置合理、紧凑，并能充分满足施工期间人员居住及物资存储、加工及调配，附表六《临时用地表》。（3）道路布置 在施工期间，建筑物四周应保证道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建、安装交通运输的相互干扰。 （4）涉及职业健康内容 为保证施工人员有安全、良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家、地方对施工现场卫生、安全、防火、劳动保护的要求和规定。 （5）现场平面布置的时效性 应根据不同阶段进行调节，这种调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与阶段施工重点相适应。在现场平面布置时，各类建筑物、大型机械的位置尽可能避开室外管道等施工的位置，如不能避开，在室外工程施工时必须拆除临时设施，确保室外工程提前插入施工。 （6）现场机械布置
机械的选择及施工场地的布置应满足施工需要，紧凑布置，垂直运输机械的布置位置应充分考虑其覆盖或影响范围；钢筋、木工等加工机械的布置应满足施工高峰时期的需要。 （7）临电、临水 场地配备的一级、二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及济南地区安全监督部门的规定。配备的供水线路及终端设施应满足施工阶段现场及生活需要；消防设施的布置满足防火要求。 排水沟应通畅，以保证大雨时工地无积水；现场设排污、废弃物处理设施的布置，在混凝土地泵及砂浆搅拌机处设沉淀池，污水经处理后流入渗井进行排水。（8）门卫设置 现场主要出入口处设门卫室。重要材料堆放场地面进行硬化处理特殊材料要入库保存，并做好防腐、防锈等保护措施。 （9）有利于安全文明施工 重点加强环境保护和文明施工管理的力度，使现场始终处于整洁、卫生、有序合理的状态，使该施工现场在环保、节能等方面成为一个名副其实的绿色环保工地。 2.4.2临时道路、现场交通组织方案 （1）交通道路设计 a外围道路 经过现场踏勘，建设单位提供的临时外围道路，可以作为主要交通道路使用。 b场区内道路 场区内沿建筑物外围设置道路，路宽4.5米，做法为800mm厚山皮石，各区施工时便于混凝土布料车通行临时道路采用1000mm厚山皮石。 （2）现场交通组织方案 a现场管理 1）首先按批准的施工组织设计的施工总平面图布置要求布置临时施工道路；2）建立临时道路管理制度，车辆进场后必须遵守各规章制度。
施工总平面布置图说明 书 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
施工总平面布置图说明书 第一节施工现场布置 根据场地的条件和工程的主要工程量分布，本着保证安全生产、文明施工、合理组织交通运输，提高施工质量，满足建设单位对文明施工、消防、安全、环保、防火要求，在建设单位规定的区域内布置。 1、场地围墙采用彩钢板做围护，且每3米砌筑370mm*500mm砖柱作支撑。场区道路边上设置企业文化、样板标准展示区。厂区设置一个施工大门，设置在东北侧，主要作为建筑材料运输。项目部办公区及工人生活区位于现场东南方向300米处。 2、办公、生活区内布置： 办公区和生活区地面采用混凝土硬化，相互独立，各自封闭管理各自派专人管理，且专人打扫。 （1）办公区设置：旗台；教育宣传栏：工程概况，管理人员名单及监督电话，安全生产，安全专栏两副，消防保卫，危险源识别图，施工现场总平面图，施工进度图；消防器具台；中间设置花池；临时停车场。具体位置见总平面布置图。 （2）具体办公区职能区域划分详见临建平面图。 3、生产区的布置：现场设钢筋加工棚及材料堆放区、模板加工棚 及材料堆放区、周转材料堆放，搅拌站，水泥、砂子及石子堆放；水池等各两个，且考虑到钢筋、木工加工区等材料运输量大的方面，尽量将其位置布置在塔吊附近。加工场地，砂，石堆放地面以及临时道路全部采用混凝土硬化地面。 具体位置见施工总平面布置图。 4 施工阶段： ±以上工程施工阶段：钢筋、模板加工场地及堆放场地均置在规划区，在塔吊吊装范围内，详见总平面布置图。
第二节运输设备 1根据现场情况及本工程的设计特点，最大限度减少场地内运输，减少材料二次搬运。各种材料按计划分期分批进场，堆放的位置尽量靠近使用地点尽量设置在垂直运输机械覆盖范围内，共布置两台臂长50m附着式塔吊，两台施工电梯，其它水平运输配备，铲车，汽车、四轮翻斗车、手推车等。 2 塔吊主要解决材料、周转材料、机具运输及配合浇筑砼， 3施工电梯主要解决砌砖抹灰材料的运输，具体位置详见施工总平面布置图。 第三节施工道路及场地 1、在施工过程中，应保证临时道路的完好和畅通，损坏处及时修补，不得在临时道路上堆放材料和垃圾。地下室施工完后，场内临时道路必须循环畅通。 2、在现场路边四周整理出排水沟，根据地形将废水排至场外，防止地表积水。 第四节施工现场临时供排水及临时消防供水 一、水源的选择： 根据甲方提供的位置，在场地东北方向接入总水源，供施工现场用水及临时消防供水，并在现场设置一个70m3的备用水池，以确保施工用水的供应。在项目部生活区后设置一个200m3的消防水池，用以保证项目部生活区用水及消防用水的供应。 二、临时施工供水及临时消防供水的平面布置： 1、临时施工用水方案： 在东北方向接入总水源，搭设水泵房。供地面临时用水系统主干线，采用D100塑料管布置，支干线采用D65塑料管。塔楼供水系统采用多级加压泵加压供水。，水泵房设2台多级加压泵，泵扬程 60m、流量60m3/h，分供楼层施工及消防。 2、灭火器的布置：
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求， 对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括： (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等； (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设 施； (6) 机械站、车库位置； (7) 一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则

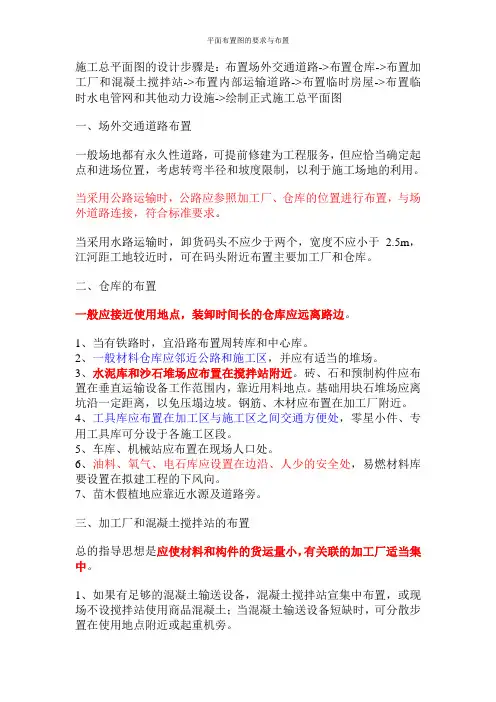

(1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务, 降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 ⑶建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
1 施工场地布置的原则 根据本标段特点，按照安全、质量、环保、文明工地的相关标准要求对各种临时工程整体规划，合理布局，统一实施。充分利用现有条件，合理利用当地资源，注意保护生态景观，努力构建和谐的施工环境，积极主动为业主分忧。场地布置的主要原则为： （1）安全性原则：符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。 （2）环保性原则：根据现场施工环境，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。临时房屋及其它设施布置要结合市容的美观、安全、经济、合理、实用；生活、生产设施尽量分离。临时排水设施要尽量利用永久排水设施，能修的就先修，做到永临结合。 各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。所有的施工设施布置要体现安全生产、文明施工。 （3）实用性原则：现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。严格遵照招标文件给定的场地位置、占地面积和占用时间，按照设计图纸提供的施工条件和施工要点，遵循葫芦岛市有关工程建设和建筑法规，认真到现场勘察，因地制宜，精心布置，做到合理可行。 （4）合理性原则：便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。充分利用既有市政道路交通，减少施工临时便道工程。 所有的生活、生产临建设施、施工辅助设施及施工道路布置均按招标文件要求及业主提供的各种条件在指定的场地进行规划布置。 临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量减少与其它标段工程施工的干扰和影响。 （5）经济性原则：充分利用工程所在区域现有道路加以拓宽改造，以节约土地造福地方，尽量减少临时工程的投入。 根据工程特点、规模及场地条件，施工场地采用集中布置的方式。 2 临时设施布置及说明 根据选定的施工工法及施工工序及业主给定的建筑红线。 工期为：2020年4月10—2020年5月10日 30日历天。 本标段施工平面布置图见“附图五施工总平面图”。 2.1施工临时设施
八、施工总平面布置图 （一）布置原则 根据施工现场实际情况，在施工总体布置时，充分利用招标文件指定的承包商临时用地范围布置所需的施工营地，机械堆放场和材料场，不破坏原有土层性状，如监理另有指示，则按监理指示调整施工场地。 1、临时设施布置尽量少占地，少砍伐防浪林树木，无拆迁。尽量减少临时工程的基础开挖及场地平整工程量。 2、场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通迅等公共设施的正常运行。 3、临时施工道路与现有施工区域道路的连接，力求最短，以减少临时施工道路费用。 4、总体布置必须合理、可靠、实用、方便。 5、施工总平面布置：根据招标文件规定，结合现场实际情况，合理布置项目经理部、料场、加工车间和职工生活区。见附表五施工平面布置图： （二）施工道路布置 1、场外交通：本工程场外交通便利，各种施工材料，施工机械等均可通过现有公路直接运至工地现场。 2、场内交通道路：由于施工场地平坦开阔，场内交通稍加整理，基本能满足施工要求。 （三）施工、生活用水、供电及通讯 1、供水：本工程施工用水采用自打井取水，井深30m，用2.2KW潜水泵抽水至5T水罐，供生活及机械用水。 2、供电：本工程施工用电主要为施工机械、营地照明和施工照明用电等。拟在施工区就近与民用电网搭接，供电线路（三相四线）敷设至施工营地和施工现场，可满足施工要求。为保障在电网停电情况下不影响施工，工地配备壹台100KW柴油发电机作为备用电源。 3、通讯：为保证项目经理部与建设单位，监理单位之间的联系畅通，拟定在项目部安装固定电话一部，经理部与各施工区之间配置对讲机4部，项目经理，副经理，项目技术负责人每人配备手机一部，以便于随时联系和指挥现场施工。 4、防火：在合同履行期间，除与当地消防部门取得联系，必要时请予协助外，还应采取一切有效的防火与消防措施。并在现场的油库、器材库、车间、宿舍等处及施工机械车辆上配备适当数量的手持灭火器。（四）急救与医疗 1、了解当地的地方病和传染病的防疫情况和分布，定期为施工人员检查，积极采取各种措施预防病情，控制疾病对施工人员的侵害。 2、在施工现场配备有经验的医护人员与必需的医疗器和药品，另外与当地医疗急救部门取得联系，必要时请予协助。 （五）场地废水及废渣处理 1、本工程施工排水采取有效措施拦截施工范围以外的水流，如开挖排水沟、埋设排水涵管等，在弃渣场、车间、仓库周围做好排水设施，防止暴雨对临时施工场地及施工作业面造成破坏。 2、施工过程中的废水、污水，设立污水、废水处理池处理，待符合排放标准后进行排放。废渣、垃圾
施工现场总平面图及塔吊的布置原则 本人投标总结--施工现场总平面图及塔吊的布置原则，希望鼓励和补充！ 1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置； 2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内； 3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除； 4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔； 5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择； 6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。还有一个很重要的原则，就是减少二次搬运！ 7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求； 8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入； 10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运； 11、平面交通上，尽量避免和单位的相互干涉； 12、符合现场卫生及安全技术要求和放火规范！！ 欢迎大家补充和完善
施工总平面图及布置说明
临时设置布置说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由现有改建道路到施工现场入口进出，场外交通道路利用现有改建道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。 3、临时供电布置 3.1施工用电的估算 施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。经用电量计算，在高峰施工期，考虑砼拌和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。 3.2配电线路布置 根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。 线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。
4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划，在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟底纵坡不小于0.3％。 6、临时设施的布置 现场临时设施包括行政管理用房、生产车间、仓库及生活用房。生产车间包括工具库、钢筋加工、石材加工等。生活用房包括职工宿舍、食堂、厕所、浴室等。具体位置见施工平面布置图。 6.1生活与工作区场地四周挖设临时排水沟，并在生活区设排水沟与周边排水接通。 6.2生活区道路采用厚l5厘米石渣+厚10厘米C15砼面层。 6.3生活废水经明沟直接排出场外。 6.4生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。
