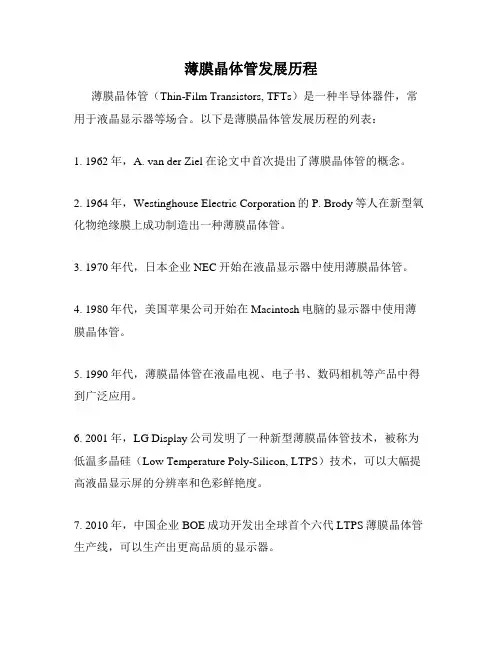

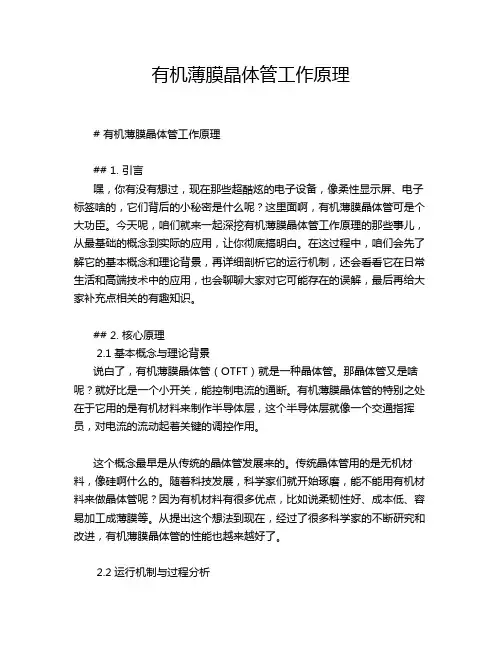

薄膜晶体管概念
薄膜晶体管（英语：Thin-Film Transistor，缩写：TFT），是场效应晶体管的种类之一，大略的制作方式是在基板上沉积各种不同的薄膜，如半导体主动层、介电层和金属电极层。
TFT是在基板 (如是应用在液晶显示器，则基板大多使用玻璃) 上沉积一层薄膜当做通道区。
大部份的TFT是使用氢化非晶硅 (a-Si:H) 当主要材料，因为它的能阶小于单晶硅 (Eg =1.12eV)，也因为使用a-Si:H当主要材料，所以TFT大多不是透明的。另外，TFT常在介电、电极及内部接线使用铟锡氧化物 (ITO) ，ITO则是透明的材料。
因为TFT基板不能忍受高的退火温度，所以全部的沉积制程必须在相对低温下进行。如化学气相沉积、物理气相沉积 (大多使用溅镀技术) 都是常使用的沉积制程。如要制作透明的TFT，第一个被研究出来的方法是使用氧化锌材料，此项技术由奥勒岗州立大学的研究员于2003年时发表。
很多人都知道薄膜晶体管主要的应用是TFT LCD，液晶显示器技术的一种。晶体管被作在面板里，这样可以减少各pixel间的互相干扰并增画面稳定度。大略是从2004年开始，大部份便宜的彩色LCD屏幕都是使用TFT技术的。连在乳线和癌症X-ray检查的数位X-ray摄影技术上也很常使用TFT面板。
新的AMOLED (主动阵列OLED) 屏幕也内建了TFT层。[
集成电路分析与设计 课程实验1（2010-03-18） 熟悉Cadence设计软件中的Schematic Editing进行原理图编辑，并使用Spectre工具进行仿真验证。 要求及说明： 1. NMOS和PMOS晶体管的1级模型参数参考教材(拉扎维，P32)中表 2.1，相应的Spectre 模型为hquicmodel_v1.0.scs。 2. 假设VDD=3V，NMOS和PMOS器件的衬底端子（B，除非另有说明）分别接地和VDD （或最正的电压节点），（W/L）=50/2（即W=50u，L=2u）。 3. 采用直流扫描（DC Sweep，改变VX），画出IX和晶体管的跨导关于VX的函数曲线图。 4. 解释分析结果，比较仿真分析结果与你的手工计算结果。 5. 报告截止提交日期为2008年3月25日。 题目： （参考拉扎维的模拟CMOS集成电路设计P34-35） 2.5 对图2.42的每个电路，画出I X 和晶体管跨导(g m )关于V X 的函数曲线。V X 从0变化到V DD 。 +1.9V x V (b) 1V x V 2.42 图 2.6 对图2.43的每个电路，画出I X 和晶体管跨导(g m )关于V X 的函数曲线。V X 从0变化到V DD 。
I 原理图绘制篇 1.右键open Terminal 2.输入icfb&
3.回车启动Cadence 4.Tools – Library Manager…
5.File-Library新建项目 6.输入建立的项目的名称-OK
7.选择Don’t need a Techfile-OK 8. File-Cell View新建项目
场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。 工作原理场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的漏极电流，用以栅极与沟道间的pn结形成的反偏的栅极电压控制漏极电流ID”。更正确地说，漏极电流ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流漏极电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，漏极电流ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。 在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。因漂移电场的强度几乎不变产生ID的饱和现象。其次，VGS向负的方向变化，让VGS=VGS(off)，此时过渡层大致成为覆盖全区域的状态。而且VDS的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。 分类场效应管分为结型场效应管（JFET）和绝缘栅场效应管（MOS管）两大类。 按沟道材料型和绝缘栅型各分N沟道和P沟道两种；按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。 场效应管与双极性晶体管的比较，场效应管具有如下特点。 1. 场效应管是电压控制器件，栅极基本不取电流，它通过VGS(栅源电压)来控制ID（漏 极电流）；而晶体管是电流控制器件，基极必须取一定的电流。因此，在信号源额定电流极小的情况，应选用场效应管。 2. 场效应管是多子导电，而晶体管的两种载流子均参与导电。由于少子的浓度对温度、 辐射等外界条件很敏感，因此，它的温度稳定性较好；对于环境变化较大的场合，采用场效应管比较合适。 3. 场效应管的源极和漏极在结构上是对称的，可以互换使用，耗尽型MOS 管的栅——源电压可正可负。因此，使用场效应管比晶体管灵活。 4 . 场效应管除了和晶体管一样可作为放大器件及可控开关外，还可作压控可变线性电阻使用 特点与双极型晶体管相比，（1）场效应管的控制输入端电流极小，因此它的输入电阻很大。 （2）场效应管的抗辐射能力强； （3）由于不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。
根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件 -------------------------------------------------------------- 1.概念: 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件. 特点: 具有输入电阻高（100000000～1000000000Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者. 作用: 场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器. 场效应管可以用作电子开关. 场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源. 2.场效应管的分类:
场效应管分结型、绝缘栅型(MOS)两大类 按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种. 按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类.见下图: 3.场效应管的主要参数: Idss —饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流. Up —夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压. Ut —开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压. gM —跨导.是表示栅源电压UGS —对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数. BVDS —漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS. PDSM —最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量. IDSM —最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSM Cds---漏-源电容 Cdu---漏-衬底电容 Cgd---栅-源电容 Cgs---漏-源电容 Ciss---栅短路共源输入电容 Coss---栅短路共源输出电容 Crss---栅短路共源反向传输电容 D---占空比（占空系数，外电路参数） di/dt---电流上升率（外电路参数） dv/dt---电压上升率（外电路参数） ID---漏极电流（直流） IDM---漏极脉冲电流 ID(on)---通态漏极电流 IDQ---静态漏极电流（射频功率管）

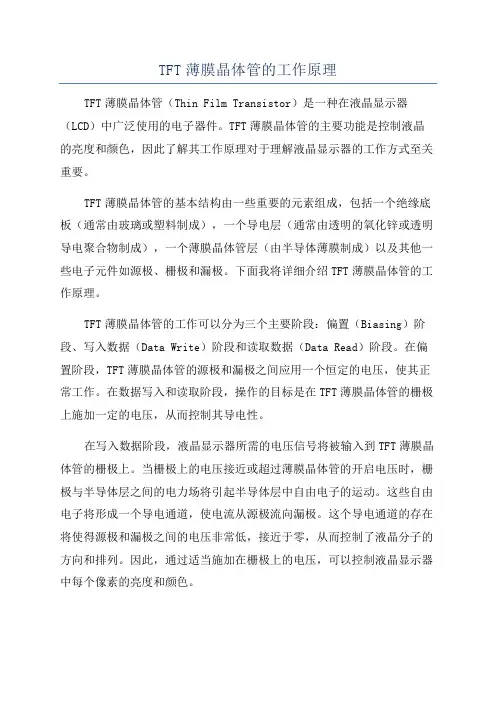

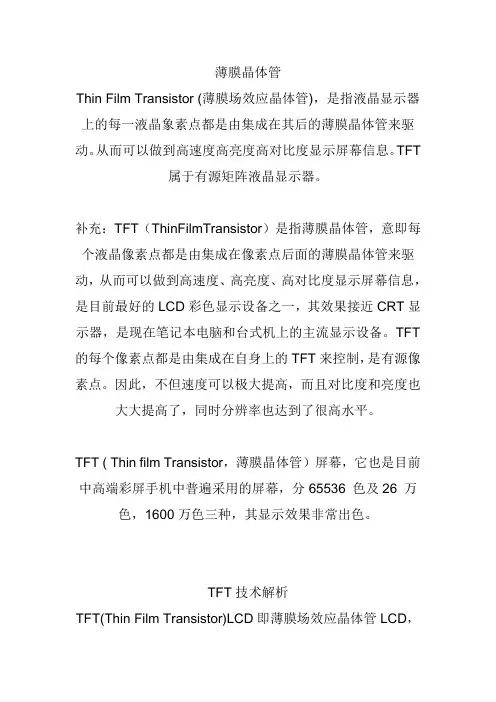

薄膜晶体管的定义： Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。从而可以做到高速度高亮度高对比度显示屏幕信息。TFT属于有源矩阵液晶显示器。 补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。TFT的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。 TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。 平板显示器种类： 经过二十多年的研究、竞争、发展，平板显示器已进入角色，成为新世纪显示器的主流产品，目前竞争最激烈的平板显示器有四个品种： 1、场致发射平板显示器（FED）； 2、等离子体平板显示器（PDP）； 3、有机薄膜电致发光器（OEL）； 4、薄膜晶体管液晶平板显示器（TFT-LCD）。 场发射平板显示器原理类似于CRT，CRT只有一支到三支电子枪，最多六支，而场发射显示器是采用电子枪阵列（电子发射微尖阵列，如金刚石膜尖锥），分辨率为VGA（640×480×3）的显示器需要92.16万个性能均匀一致的电子发射微尖，材料工艺都需要突破。目前美国和法国有小批量的小尺寸的显示屏生产，用于国防军工，离工业化、商业化还很远。 等离子体发光显示是通过微小的真空放电腔内的等离子放电激发腔内的发光材 料形成的，发光效应低和功耗大是它的缺点（仅1.2lm/W，而灯用发光效率达80lm/ W以上，6瓦/每平方英寸显示面积），但在102～152cm对角线的大屏幕显示领域有很强的竞争优势。业内专家分析认为，CRT、LCD和数字微镜(DMD)3种投影显示器可以与PDP竞争，从目前大屏幕电视机市场来看，CRT投影电视价格比PDP便宜，是PDP最有力的竞争对手，但亮度和清晰度不如PDP，LCD和DMD投影的象素和价格目前还缺乏竞争优势。尽管彩色PDP在像质、显示面积和容量等方面有了明显提高，但其发光效率、发光亮度、对比度还达不到直观式彩色电视机的要求，最重要的是其价格还不能被广大家用消费者所接受，这在一定程度上制约了彩色PDP 市场拓展。目前主要在公众媒体展示场合应用开始普遍起来。 半导体发光二极管（LED）的显示方案由于GaN蓝色发光二极管的研制成功，从而一举获得了超大屏幕视频显示器市场的绝对控制权，但是这种显示器只适合做户外大型显示，在中小屏幕的视频显示器也没有它的市场。 显示器产业的专家一直期望有机薄膜电致发光材料能提供真正的象纸一样薄的 显示器。有机薄膜电致发光真正的又轻又薄，低功耗广视角，高响应速度（亚微妙）
薄膜晶体管液晶显示器（TFT-LCD）具有重量轻、平板化、低功耗、无辐射、显示品质优良等特点，其应用领域正在逐步扩大，已经从音像制品、笔记本电脑等显示器发展到台式计算机、工程工作站（EWS）用监视器。对液晶显示器要求也正在向高分辨率、高彩色化发展。 由于CRT显示器和液晶屏具有不同显示特性，两者显示信号参数也不同，因此在计算机（或MCU）和液晶屏之间设计液晶显示器驱动电路是必需，其主要功能是通过调制输出到LCD电极上电位信号、峰值、频率等参数来建立交流驱动电场。 本文实现了将VGA接口信号转换到模拟液晶屏上显示驱动电路，采用ADI 公司高性能DSP芯片ADSP-21160来实现驱动电路主要功能。 硬件电路设计 AD9883A是高性能三通道视频ADC可以同时实现对RGB三色信号实时采样。系统采用32位浮点芯片ADSP-21160来处理数据，能实时完成伽玛校正、时基校正、图像优化等处理，且满足了系统各项性能需求。ADSP-21160有6个独立高速8位并行链路口，分别连接ADSP-21160前端模数转换芯片AD9883A和后端数模转换芯片ADV7125。ADSP-21160具有超级哈佛结构，支持单指令多操作数（SIMD）模式，采用高效汇编语言编程能实现对视频信号实时处理，不会因为处理数据时间长而出现延迟。 系统硬件原理框图如图1所示。系统采用不同链路口完成输入和输出，可以避免采用总线可能产生通道冲突。模拟视频信号由AD9883A完成模数转换。AD9883A是个三通道ADC，因此系统可以完成单色视频信号处理，也可以完成彩色视频信号处理。采样所得视频数字信号经链路口输入到ADSP-21160，完成处理后由不同链路口输出到ADV7125，完成数模转换。ADV7125是三通道DAC，同样也可以用于处理彩色信号。输出视频信号到灰度电压产生电路，得到驱动液晶屏所需要驱动电压。ADSP-21160还有通用可编程I/O标志脚，可用于接受外部控制信号，给系统及其模块发送控制信息，以使整个系统稳定有序地工作。例如，ADSP-21160为灰度电压产生电路和液晶屏提供必要控制信号。另外，系统还设置了一些LED灯，用于直观指示系统硬件及DSP内部程序各模块工作状态。 图1 系统硬件原理框图 本设计采用从闪存引导方式加载DSP程序文件，闪存具有很高性价比，体积小，功耗低。由于本系统中闪存既要存储DSP程序，又要保存对应于不同伽玛值查找表数据以及部分预设显示数据，故选择ST公司容量较大M29W641DL，既能保存程序代码，又能保存必要数据信息。 图2为DSP与闪存接口电路。因为采用8位闪存引导方式，所以ADSP-21160地址线应使用A20～A0，数据线为D39～32，读、写和片选信号分别接到闪存相应引脚上。
VDMOS功率晶体管的版图设计 系 专业姓名 班级学号 指导教师职称 指导教师职称 设计时间2012.9.15－2013.1.4
摘要 VDMOS 是微电子技术和电力电子技术融和起来的新一代功率半导体器件。因具有开关速度快、输入阻抗高、负温度系数、低驱动功率、制造工艺简单等一系列优点，在电力电子领域得到了广泛的应用。目前，国际上已形成规模化生产，而我国在VDMOS 设计领域则处于起步阶段。 本文首先阐述了VDMOS 器件的基本结构和工作原理，描述和分析了器件设计中各种电性能参数和结构参数之间的关系。通过理论上的经典公式来确定VDMOS 的外延参数、单胞尺寸和单胞数量、终端等纵向和横向结构参数的理想值。根据结构参数，利用L-edit版图绘制软件分别完成了能够用于实际生产的60V、100V、500V VDMOS 器件的版图设计。在此基础之上确定了器件的制作工艺流程，并对工艺流水中出现的问题进行了分析。最后，总结全文，提出下一步研究工作的方向。 关键词：，功率半导体器件，版图设计，原胞，击穿电压
目录
第1章绪论 电力电子系统是空间电子系统和核电子系统的心脏，功率电子技术是所有电力电子系统的基础。VDMOSFET 是功率电子系统的重要元器件，它为电子设备提供所需形式的电源以及为电机设备提供驱动。几乎大部分电子设备和电机设备都需用到功率VDMOS 器件。VDMOS 器件具有不能被横向导电器件所替代的优良性能，包括高耐压、低导通电阻、大功率和可靠性等。 半导体功率器件是电力电子系统进行能量控制和转换的基本电子元器件，也称为电力电子开关器件。它是用来进行高效电能形态变换、功率控制与处理，以及实现能量调节的新技术核心器件。电力电子技术的不断发展为半导体功率器件开拓了广泛的应用领域，而半导体功率器件的可控制特性决定了电力电子系统的效率、体积和重量。实践证明，半导体功率器件的发展是电力电子系统技术更新的关键。通常，半导体功率器件是一种三端子器件，通过施加于控制端子上的控制信号，控制另两个端子处于电压阻断（器件截至）或电流导通（器件导通）状态。20 世纪50 年代初，世界上第一只可控性半导体器件双极结型晶体管（BJT）诞生，从那时起，BJT 开始广泛应用于各类电子系统中，并促使人类真正进入大功率电能转换的时代。 实际上大容量电功率概念与半导体器件技术相结合的研究开发从50 年代就已经开始。1958 年世界上第一只晶闸管（早期称为可控硅整流管，300V/25A）研制成功，使半导体技术在工业领域的应用发生了革命性的变化，有力的推动了大功率（高电压、大电流）电子器件多样化应用的进程。在随后的二十多年里，功率半导体器件在技术性能和应用类型方面又有了突飞猛进的发展，先后分化并制造出功率逆导晶闸管、三端双向晶闸管和可关断晶闸管等。在此基础上为增强功率器件的可控性，还研制出双极型大功率晶体管，开关速度更高的单极MOS 场效应晶体管和复合型高速、低功耗绝缘栅双极晶体管，从此功率半导体器件跨入了全控开关器件的新时代。进入90 年代，单个器件的容量明显增大，控制功能更加灵活，价格显著降低，派生的新型器件不断涌现，功率全控开关器件模块化和智能化集成电路已经形成，产品性能和技术参数正不断改进和完善。电力电子技术的不断发展及广泛应用将反过来又促进现代功率半导体器件制造技术的成熟与发展。 20 世纪70 年代末，随着MOS 集成电路的发展，诞生了MOS 型半导体功率功率VDMOS 器件结构与优化设计研究器件。MOSFET 不仅是微电子学的重要器件，有
“薄膜晶体管的制备及电学参数”调研报告 （青岛大学物理科学学院，应用物理系） 摘要：20世纪平板显示技术的出现，把人类带入了信息社会，人类社会从此发生了质的飞跃。而平板显示的核心元件就是薄膜晶体管TFT(nlin Film Transistor)，一种在掺杂硅片或玻璃基底上通过薄膜工艺制作的场效应晶体管器件。将半导体氧化物作为有源层来制作TFT用于平板显示中，不仅能获得较高迁移率，器件性能优越，而且制造工艺简单、低温下可以获得，显示出了巨大的应用前景。本文综述了薄膜材料的制备方法，薄膜晶体管的发展历程与应用以及其结构、工作原理和测试表征方法。 关键词：薄膜材料，薄膜晶体管，制备，表征方法 Abstract:In the 20th century,the emergence of the flat panel display technology has brought human beings into the information society．Since then the human society happened a qualitative leap．The core component of flat panel display is the thin film transistor(TFT)，it is a field effect transistor device produced by thin film technology on the doped-silicon or glass．If we use the semiconductor oxide as the active layer，not only we can get a higher mobility，bu also the device performance call be enhanced．And the manufacturing process is simple，low temperatures also can be obtained,which shows a great prospect．The preparation method of thin film materials is reviewed in this paper, the development and application of thin film transistor and its structure, working principle and test method are characterized, Keywords: Thin film materials, thin film transistor, manufacture, characterization methods 前言 薄膜材料是指厚度介于单原子分子到几毫米间的薄金属或有机物层。当固体或液体的一维线性尺度远远小于它的其他二维尺度时，我们称这样的固体或液体为膜。薄膜材料具有良好的韧性、防潮性和热封性能，应用非常广泛。例如：双向拉伸聚丙烯薄膜（BOPP）、低密度聚乙烯薄膜（LDPE）、聚酯薄膜（PET）、镀铝薄膜、半导体氧化物薄膜等等。近几年来，以氧化锌、氧化铟、氧化锡等半导体氧化物及其合金为有源层的透明薄膜晶体管备受关注，并已取得了突破性进展。这些氧化物是优异的光电材料，具有高光学透过率、生长温度低、击穿电压高、电子迁移率高等优点，从而可以获得更好、成本更低的薄膜晶体管，并且也为新型薄膜晶体管的发展带来了契机。氧化物薄膜晶体管作为极具发展潜力的新型薄膜晶体管，具备了许多传统TFT无法比拟的优点，但是也存在诸多问题有待进一步解决。例如，如何解决外界环境对器件性能的影响，优化工艺从而降低成本，如何制作出性能优越、具有实用价值的器件等，这些都是现在研究面临的问题。本文的主要调研对象，包括氧化锌以及有机薄膜作为有源层的薄膜晶体管。 薄膜晶体管的发展历程 1925年，Julius Edger Lilienfeld首次提出结型场效应晶体管(Field

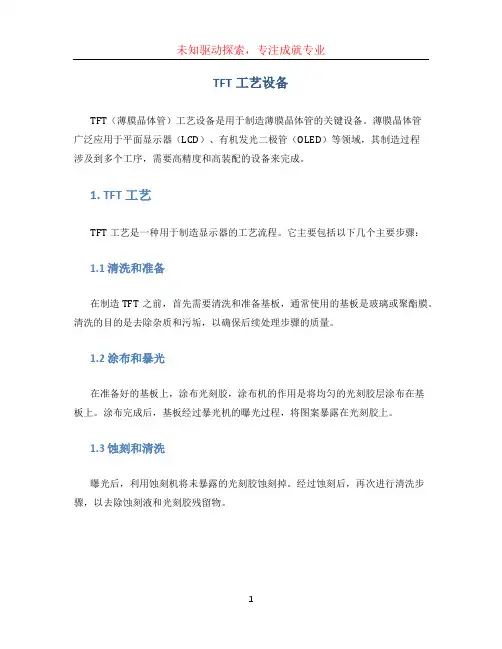

薄膜晶体管液晶显示器技术简介 15英吋的TFT-LCD 薄膜晶体管液晶显示器英文名是Thin Film Transistor-Liquid Crystal Display,TFT-LCD 是英文字头的缩写。薄膜晶体管液晶显示器技术是一种微电子技术与液晶显示器技术巧妙结合的技术。把单晶上进行微电子精细加工的技术，移植到在大面积玻璃上进行薄膜晶体管（TFT）阵列的加工，再将该阵列基板与另一片带彩色滤色膜的基板，利用与业已成熟的液晶显示器（LCD）技术，形成一个液晶盒，再经过后工序如偏光片贴覆等过程，最后形成液晶显示器件。 TFT-LCD（薄膜晶体管液晶显示器, Thin film transistor liquid crystal display）是多数液晶显示器的一种，它使用薄膜晶体管技术改善影象品质。虽然TFT-LCD被统称为LCD，不过它是种主动式矩阵LCD。它被应用在电视、平面显示器及投影机上。 简单说，TFT-LCD皮肤可视为两片玻璃基板中间夹着一层液晶，上层的玻璃基板是与彩色滤光片（Color Filter）、而下层的玻璃则有晶体管镶嵌于上。当电流通过晶体管产生电场变化，造成液晶分子偏转，藉以改变光线的偏极性，再利用偏光片决定像素（Pixel）的明暗状态。此外，上层玻璃因与彩色滤光片贴合，形成每个像素（Pi xel）各包含红蓝绿三颜色，这些发出红蓝绿色彩的像素便构成了皮肤上的图像画面。 TFT-LCD结构。薄膜晶体管液晶显示器由显示屏、背光源及驱动电路三大核心部件组成。TFT-LCD显示屏，包括阵列玻璃基板、彩色滤光膜以及液晶材料。 阵列玻璃基板制备工艺是：用三个光刻掩膜板，首先在玻璃基板上连续淀积ITO膜（厚20～50n m）和Cr膜（厚50～100nm），并光刻图形，然后连续淀积绝缘栅膜SiN：（厚约400n m），再本征a-Si（厚50～100n m）和n＋a-Si层，并光刻图形（干法）淀积Al 膜，光刻漏源电极，最后以漏源电极作掩膜，自对准刻蚀象素电极上的Cr膜和TFT源漏之
晶体管设计 大功率晶体管是功率驱动电路的核心元件。大功率晶体管通常工作在极限参数状态下，其主要参数是击穿电压和电流容量。分析了大功率晶体管的工作原理和设计原则，并针对一个具体的大功率晶体管的参数要求，设计了晶体管的纵向和横向结构尺寸，并确定了材料参数和工艺参数。 大功率品体管以其电压高，电流大，功率大的独特优势随着社会的进步得到了不断的拓展。在五十年代，锗合金工艺相对硅成熟，因此锗管成为大功率品体管的先声，在大功率晶体管中占据着主流地位。硅大功率晶体管在1956年问世。从此品种繁多的各种硅功率管大量应用到通讯和雷达设备、发射电路中的功率放大器、倍频器和振荡器等。由于硅材料容易获得且能工作在较高温度具有小的反向电流和高的耐压特性等优点，因而在后期硅的发展速度远远超过锗管。 功率开关管作为各种类型开关电源的主功率开关器件，随着开关电源的日益发展，其应用范围更加广泛。目前，硅大功率晶体管已广泛地应用于: (1)电源开关、反相器、电机速度控制: (2)汽车的点火电路，制动电路; (3)用于广播、电视的高频放大和电子计算机，通信设备的电源装置和各类开关电源等方面。 (4)军事工业和航空航天工业大功率设备。 大功率晶体管以其电压高、电流大、功率大的独特优势在自动化控制系统、
计算机电源系统、交通电气设备、不停电电源装置及各类开关电源、各种变流系统、军事工业及航空航夭工业部门的大功率设备中占有非常重要的地位。即使在集成电路技术和新型电力电子器件迅速发展的今天，普通型大功率晶体管在半导体产业这个大家族中仍占有一席之地，特别是在集成电路所不能胜任的领域(诸如低噪声，高耐压，大电流，大功率和微波性能等方面)发挥愈来愈大的作用。因此，进一步研究、设计、制造大功率晶体管具有重要意义。 大功率晶体管区别于小功率晶体管的最大工作特点就是在大的耗散功率或输出功率条件下工作(即在大电流或高电压)。因此，大功率品体管除了在大电流一下保证足够的放大能力和承受较高的集电极电压外，还必须有良好的散热能力。 2. 1大功率晶体管的大电流效应 从晶体管原理可知，当晶体管在大电流或则高压下工作时，会发生一些不同于小电流工作的效应和现象:基区电导调制效应，基区增宽效应，基极电阻自偏压效应和发射极电流集中现象等。 基区电导调制效应:从晶体管的工作机理可知，晶体管的工作电流越大，则注入到基区的少数载流子就越多。为了保持基区电中性的要求，在基区内需要引入同等数量的多数载流子。这样一来，就会使基区内导电的载流子浓度增加，增大了基区的电导率，也就是说，基区的电导率受到了工作电流的调制。山于基区电导率的增加，将使少子在基区内被复合的几率增加，导致电流放大系数下降。 基区增宽效应:在大的电流密度时，晶体管集电结空间电荷区域内的运动载流一子浓度将大大增加。当集电极电流密度达到或超过某一定值时，由于运动载流子浓度的急剧增加，致使集电结附近的空间电荷出现重新分布的现象一基区一边集电结的电荷密度将大大增加，而集电区一边的集电结空间电荷密度将下降。由
绝缘栅场效应晶体管工作原理及特性 场效应管(MOSFET)是一种外形与普通晶体管相似，但控制特性不同的半导体器件。它的输入电阻可高达1015W，而且制造工艺简单，适用于制造大规模及超大规模集成电路。场效应管也称为MOS管，按其结构不同，分为结型场效应晶体管和绝缘栅场效应晶体管两种类型。在本文只简单介绍后一种场效应晶体管。 绝缘栅场效应晶体管按其结构不同，分为N沟道和P沟道两种。每种又有增强型和耗尽型两类。下面简单介绍它们的工作原理。 1、增强型绝缘栅场效应管 2、图6-38是N沟道增强型绝缘栅场效应管示意图。 在一块掺杂浓度较低的P型硅衬底上，用光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，称为漏极D和源极S如图6-38(a)所示。然后在半导体表面覆盖一层很薄的二氧化硅(SiO2)绝缘层，在漏-源极间的绝缘层上再装一个铝电极，称为栅极G。另外在衬底上也引出一个电极B，这就构成了一个N沟道增强型MOS管。它的栅极与其他电极间是绝缘的。图6-38(b)所示是它的符号。其箭头方向表示由P(衬底)指向N(沟道)。 图6-38 N沟道增强型场效应管 场效应管的源极和衬底通常是接在一起的(大多数场效应管在出厂前已联结好)。从图 6-39(a)可以看出，漏极D和源极S之间被P型存底隔开，则漏极D和源极S之间是两个背靠背的PN结。当栅-源电压UGS=0时，即使加上漏-源电压UDS，而且不论UDS的极性如何，总有一个PN结处于反偏状态，漏-源极间没有导电沟道，所以这时漏极电流ID≈0。 若在栅-源极间加上正向电压，即UGS＞0，则栅极和衬底之间的SiO2绝缘层中便产生一个垂直于半导体表面的由栅极指向衬底的电场，这个电场能排斥空穴而吸引电子，因而使栅极附近的P型衬底中的空穴被排斥，剩下不能移动的受主离子(负离子)，形成耗尽层，同时P衬底中的电子(少子)被吸引到衬底表面。当UGS数值较小，吸引电子的能力不强时，漏-源极之间仍无导电沟道出现，如图6-39(b)所示。UGS增加时，吸引到P衬底表面层的电子就增多，当UGS达到某一数值时，这些电子在栅极附近的P衬底表面便形成一个N型薄层，且与两个N+区相连通，在漏-源极间形成N型导电沟道，其导电类型与P衬底相反，故又称为反型层，如图6-39(c)所示。UGS越大，作用于半导体表面的电场就越强，吸引到P衬底
MOS管开关 在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。 下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。包括MOS管的介绍，特性，驱动以及应用电路。 1，MOS管种类和结构 MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。 至于为什么不使用耗尽型的MOS管，不建议刨根问底。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。 在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 2，MOS管导通特性 导通的意思是作为开关，相当于开关闭合。 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。 PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC 时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 3，MOS开关管损失
薄膜晶体管液晶显示屏 （TFT-LCD） 摘要： 薄膜晶体管液晶显示屏（TFT-LCD）是目前使用最为广泛的液晶显示器。本文从TFT的结构、原理、制造工艺、特性指标、研究进展与应用等方面介绍了TFT-LCD 的基本情况。 关键词：薄膜晶体管液晶TFT 结构原理工艺参数应用 TFT-LCD技术是微电子技术和LCD技术巧妙结合的高新技术。人们利用微电子精细加工技术和Si材料处理技术，来开发大面积玻璃板上生长Si材料和TFT平面阵列的工艺技术。再与日益成熟的LCD制作技术结合，以求不断提高品质，增强自动化大规模生产能力，提高合格率，降低成本，使其性能/价格比向CRT逼近。 一、TFT-LCD的结构与工作原理 薄膜晶体管（TFT）液晶显示器是在扭曲向列（TN）液晶显示器中引入薄膜晶体管开关而形成的有源矩阵显示，从而克服无源矩阵显示中交叉干扰、信息量少、写入速度慢等缺点，大大改善了显示品质，使它可以应用到计算机高分辨率全色显示等领域。 成品TFT-LCD主要部件是LCD显示模组（LCM）,LCM是由Panel板和背光源(back light)组成。Panel板是整个液晶显示器的核心部分，它的制造工艺也是最复杂的。人们通常所说的亮点也就是在Panel板的制造过程中发生的。背光源的好坏能直接影响显示效果，它通常也是影响液晶显示器的寿命的关键所在。 1. Panel板的结构及工作原理 TFT-LCD Panel板的结构 在Panel板下层玻璃基板上建有TFT阵列，每个像素的ITO电极与TFT漏电极联结，栅极与
扫描总线连结，原源电源与信号总线连结。施加扫描信号电压时，原源电极导通使信号电压施加到存储电容器上并充电，在帧频内存储电容器的信号电压施加到液晶像素上，使之处于选通态。再一次寻址时，由信号电压大小来充电或放电。这样各像素之间被薄膜晶体管开关元件隔离，既防止了交叉干扰又保证了液晶响应速度满足于帧频速度，同时以存储信息大小来得到灰度级，目前灰度已可达到256级，可得到1670万种颜色，几乎可获得全色显示。从上世纪90年代形成产业以来，薄膜晶体管（TFT）液晶显示器的生产线已由第一代发展到了第六代，没换代一次基板玻璃的面积都大幅增加，而且产量不断提高、成本不断降低。如第七代薄膜晶体管（TFT）液晶显示器生产线的玻璃基板尺寸将达到1870*2200mm，目前可制成的液晶电视屏94cm(37inch),笔记本电脑屏幕的最大尺寸为38.1cm(15inch),监视器屏幕最大尺寸达63.5cm(25inch)。薄膜晶体管（TFT）液晶显示器的另一种发展趋势是薄型化、轻量化、低功耗化。基于新型材料的开发、制造工艺技术的革新、设备精度和自动化程度的提高及软件技术的进步，使得薄膜晶体管（TFT）液晶显示器产品的更新换代的速度非常快。 TFT断面图 2.背光源（Backlight）的结构及其原理 （1）Lamp 是自Inverter(反向交流器)接收高电压而发生可视光线的光源。主要使用CCFL(Cold Cathode Fluorescent Lamp).还有HCFL(Hot Cathode Fluorescent Lamp)。 （2）Lamp housing 反射自Lamp出光的光源, 入射到导光板上。使用黄铜、铝以及黄铜上附合Ag等材料的薄膜反射。 （3）Light guide Panel (导光板) 主要使用丙烯（PMMA)以Injection Molding或Casting的方法而制作的，导光入射的光源，并且具有均匀分布光源的作用。 （4）Reflector 主要是聚醚(PET)器材上为减少导光板入射的光源损失，具有反射功能。（5）Diffuser Down (扩散Sheet) 主要是聚醚(PET)器材上以丙烯类树脂形成球形的形状，均匀扩散自导光板出光的光源，同时起集光的作用。
半导体ZnO薄膜晶体管1 姚绮君，李德杰 清华大学电子工程系, （100084） E-mail：yqj01@https://www.doczj.com/doc/c511893716.html, 摘 要：本文介绍了一种以射频溅射ZnO材料为有源层的薄膜晶体管。在器件有源层制作中通过气氛控制、添加栅网屏蔽等方法改善器件性能。最终晶体管的导通电流达到10－4A量级，整个制作过程处理温度控制在300℃以下，工艺简单且适用于大面积生产。经过初步的分析，可以认为以ZnO材料为有源层的薄膜晶体管，可以满足MIM或MISM型场发射显示阴极的驱动需要。 关键词：薄膜晶体管；氧化锌；射频磁控溅射；场发射显示 1. 引言 薄膜晶体管（thin film transistor, TFT）近些年来被广泛应用于液晶显示器，使液晶显示器成功达到了大屏幕清晰显示的效果，在商业上取得了巨大的成功。其它一些平面显示技术，如有机电致发光（OLED）[1]、场发射（FED）[2]，和图象传感技术[3]，也都在尝试与TFT技术相结合，并达到了较好的效果。但总的来说，目前所流行的基于硅材料的TFT，由于其自身材料性质的限制，存在着处理温度和材料迁移率之间的矛盾，要获得大的导通电流就需要比较高的温度。另外硅材料有比较大的光电流，用于显示器件时必须要制作遮光层，这也在一定程度上增加了其工艺的复杂性。 国外近期也报道了一些其他材料制作TFT的初步结果。其中以ZnO薄膜作为有源层的TFT[4][5][6][7]，具有材料制作工艺成熟，透光好，受光辐射影响小，导通电流大的特点，但这些研究主要是面向有机电致发光或透明电路（Transparent Electronics）方向的应用。 本文将介绍一种使用射频溅射ZnO薄膜作为有源层的薄膜晶体管，制作工艺的设计主要面向本实验室制作的MIM或MISM型场发射显示阴极的驱动[8]。整个制作过程中处理温度控制在300℃以下，理论上适于大面积生产。最终器件导通电流在10－4A量级，开关比大于105。 2. 实验过程 ZnO TFT结构如图1，选用了TFT的倒置结构。其导电沟道长为10μm，长宽比为5。衬底采用制板玻璃，电极由直流溅射的Mo膜构成。绝缘层采用了直流反应溅射的Ta2O5。栅极和有源层图形均用光刻腐蚀方法制备，源极漏极图形用光刻抬离制备。ZnO薄膜用直径6.5cm的陶瓷靶射频溅射制备，真空系统本压强控制在1.3×10-3Pa左右，溅射气压2.0Pa，射频功率密度为3w/cm2。基片用卤钨灯加热，温度控制在250℃（热耦测得的是石墨加热台中的温度）。有源层膜厚用溅射时间控制，然后用台阶仪测量，一般控制在50nm。在溅射过程中尝试使用不锈钢栅网屏蔽基片，并且适量通入O2以减少ZnO薄膜中的氧缺位。在通入氧 1 本课题得到高等学校博士学科点专项科研基金(20020003101)资助。 - - 1
X X学院 课程设计报告书 系别：机电学院 专业：13电气 学生姓名：学号： 课程设计题目：晶体管水位控制电路设计起迄日期: 2016.5.16 - 2016.5.28 课程设计地点:PLC/电气控制实验室 指导教师: 下达任务书日期: 2016年 5月15日
[摘要] 在工农业生产过程中，经常需要对水位进行测量和控制。水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。本文设计了一种晶体管水位自动控制电路。当水位达到一定高度时，系统能够自动调整水位，使其落在规定的范围内；当水位低于规定范围时，就控制水泵工作抽水，使水塔内的水位上升，到达规定高度。从而达到不用人工专门去控制即可使水位保持在一定范围内的目的。 [关键词] 水塔自动控制晶体管
目录 1 引言 (1) 2设计要求 (1) 3总体设计方案 (1) 3.1设计思路 (1) 3.2结构图 (2) 3.3原理图 (2) 4设计组成及原理分析 (6) 4.1设计组成介绍 (6) 4.2工作原理分析 (6) 4.3工作过程 (7) 4.4元器件及其参数 (7) 5总结与体会 (7) 参考文献 (9) 致谢 (10)
1 引言 在日常生活和工业生产中，水位控制系统有着广泛的应用，如水塔、楼房水箱、锅炉等。水位控制系统的形式有很多种，浮子开关式，电节点式，压力式，电子式，微机式等。这些系统或多或少的存在着一些缺点：浮子开关式采用机械结构，维护起来不方便；微机式控制系统，虽然操作方便，但造价较贵……本位从实用型和经济型出发，设计了一种水位控制系统，该系统结构简单维护方便，可靠性高且价格优廉，而且在不同程度上克服了其他方法的一些缺点，很适合普通家用和农业工厂的应用。 2 设计要求 水塔水位的控制电路，具体要求如下： 图示为水位高低检测示意图，水位的高低检测有三个电极完成，水位的自动控制由晶体管实现，当水位低于h1时，有晶体管控制水位继电器，进而控制接触器使5.5kw的水泵电机（M）工作，同时运行指示灯亮；当水位高于h1，水泵继续向水塔供水，当水塔水位上升到最高水位h2时，水位控制继电器释放，水泵体制抽水；当水塔水位离开最高点时，水泵仍然处于停机状态，当水位降低到低水位以下时，水泵又重新开始工作，如此反复使水塔水位保持在最高水位与最低水位之间。 设计相应的控制电路完成上述过程的控制，同时利用热继电器实现电机的过载保护。 3设计方案及原理分析 3.1设计思路 根据本电路预设的功能，设计出完成相应功能的分电路。首先，用三个电极来作为整个电路的输入信号：采集多点水位，以高、低电平的形式存在，作为其他分电路的控制信号，控制其工作。
多晶硅薄膜晶体管特性研究 摘要 多晶硅薄膜晶体管（polysilicon thin film transiston）因其高迁移率、高速高集成化、p 型和n型导电模式、自对准结构以及耗电小、分辨率高等优点，近年来被广泛的应用于液晶显示器。随着器件尺寸减小至深亚微米，热载流子退化效应所致器件以及电路系统的可靠性是器件的长期失效问题。 本文主要研究热载流子效应。首先，研究热载流子退化与栅极应力电压，漏极应力电压及应力时间的依赖关系。其次，漏极轻掺杂（Light Doped Drain，LDD）结构是提高多晶硅薄膜晶体管抗热载流子特性的一种有效方法，研究了LDD结构多晶硅薄膜晶体管的结构参数对器件可靠性的影响。 关键词：多晶硅薄膜晶体管热载流子效应可靠性
Study on Characteristics of polysilicon thin film transistor Abstract Today, p-Si TFTs are used broadly in display devices because of its high field effect mobility,high integration and high speed,high definition display,n channel and p channel capability,low power consumption and self-aligned structures. With the device scaling down to deep-submicrometer, the reliability of the device circuit system induced by hot carrier effect is long-term failure. Hot carrier effects is studied. Firstly,we mainly study the dependence between hot carrier degradation and gate-stress voltage,drain-stress voltage and stress time.Secondly,the structure of Light Doped Drain is an effective means to resist hot carrier effect ,the influence of parameters of LDD structures on reliability of p-Si TFT was investigated. Keywords：p-Si TFT;hot carrier effect;reliability
功率场效应晶体管(MOSFET)基本知识功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。 一、电力场效应管的结构和工作原理 电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。在电力电子装置中，主要应用N沟道增强型。 电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。 电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。电气符号，如图1(b)所示。 电力场效应晶体管有3个端子：漏极D、源极S和栅极G。当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或等于管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。UGS超过UT越大，导电能力越强，漏极电流越大。 二、电力场效应管的静态特性和主要参数
