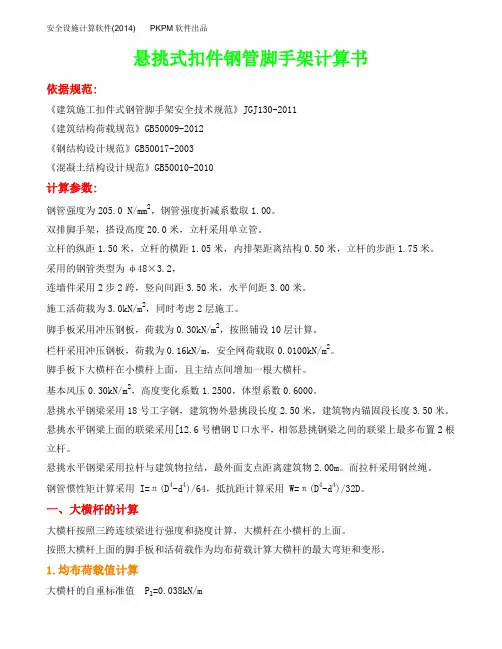

钢管脚手架计算书

悬挑式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度20.0米，立杆采用单立管。

立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.50米，立杆的步距1.75米。

采用的钢管类型为φ48×3.2，连墙件采用2步2跨，竖向间距3.50米，水平间距3.00米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设10层计算。

栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.30kN/m2，高度变化系数1.2500，体型系数0.6000。

悬挑水平钢梁采用18号工字钢，建筑物外悬挑段长度2.50米，建筑物内锚固段长度3.50米。

悬挑水平钢梁上面的联梁采用[12.6号槽钢U口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。

悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物2.00m。

而拉杆采用钢丝绳。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×1.050/2=0.157kN/m活荷载标准值Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.157=0.235kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.235+0.10×2.205)×1.5002=0.538kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.235+0.117×2.205)×1.5002=-0.633kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.633×106/4729.0=133.931N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.157=0.196kN/m活荷载标准值 q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.196+0.990×1.575)×1500.04/(100×2.06×105×113510.0)=3.663mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

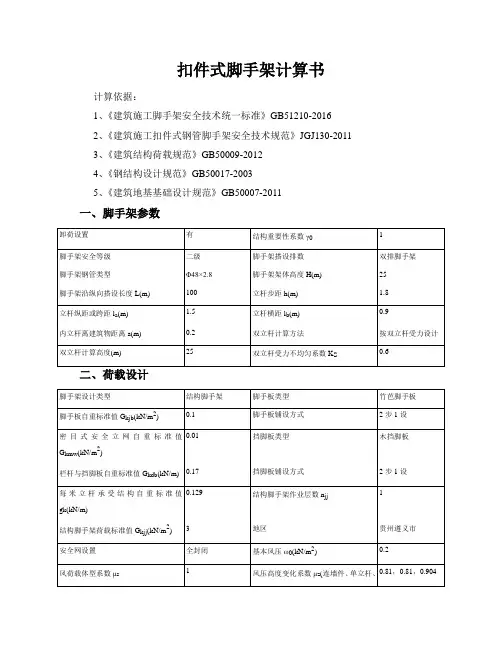

扣件式脚手架计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置有结构重要性系数γ0 1脚手架安全等级二级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m) 25脚手架沿纵向搭设长度L(m) 100 立杆步距h(m) 1.8立杆纵距或跨距l a(m) 1.5 立杆横距l b(m) 0.9内立杆离建筑物距离a(m) 0.2 双立杆计算方法按双立杆受力设计双立杆计算高度(m) 25 双立杆受力不均匀系数K S0.6二、荷载设计脚手架设计类型结构脚手架脚手板类型竹芭脚手板脚手板自重标准值G kjb(kN/m2) 0.1 脚手板铺设方式2步1设密目式安全立网自重标准值G kmw(kN/m2)0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m) 0.129 结构脚手架作业层数njj1结构脚手架荷载标准值G kjj(kN/m2) 3 地区贵州遵义市安全网设置全封闭基本风压ω0(kN/m2) 0.2风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、0.81，0.81，0.904立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.031+0.1×0.9/(2+1))+1.4×3×0.9/(2 +1)=1.333kN/m正常使用极限状态q'=(0.031+G kjb×l b/(n+1))=(0.031+0.1×0.9/(2+1))=0.061kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.333×1.52=0.3kN·mσ=γ0M max/W=1×0.3×106/4250=70.594N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.061×15004/(100×206000×101900)=0.1mm νmax＝0.1mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.333×1.5=2.2kN正常使用极限状态R max'=1.1q'l a=1.1×0.061×1.5=0.101kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.2kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.101kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.663×106/4250=156.02N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.137mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm 满足要求！3、支座反力计算承载能力极限状态R max=2.217kN五、扣件抗滑承载力验算纵向水平杆：R max=1×2.2/2=1.1kN≤R c=0.85×8=6.8kN横向水平杆：R max=1×2.217kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k双外立杆：N GS1k=(gk+0.031+l a×n/2×0.031/h)×H1=(0.129+0.031+1.5×2/2×0.031/1.8)×25=4.655kN 双内立杆：N GS1k=4.655kN2、脚手板的自重标准值N G2k1双外立杆：N GS2k1=H1/h×la×l b×G kjb×1/2/2=25/1.8×1.5×0.9×0.1×1/2/2=0.469kN 1/2表示脚手板2步1设双内立杆：N GS2k1=0.469kN3、栏杆与挡脚板自重标准值N G2k2双外立杆：N GS2k2=H1/h×la×G kdb×1/2=25/1.8×1.5×0.17×1/2=1.771kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3双外立杆：N GS2k3=G kmw×la×H1=0.01×1.5×25=0.375kN5、构配件自重标准值N G2k总计双外立杆：N GS2k =N GS2k1+N GS2k2+N GS2k3=0.469+1.771+0.375=2.615kN 双内立杆：N GS2k =N GS2k1=0.469kN 立杆施工活荷载计算外立杆：N Q1k =la×l b ×(n jj ×G kjj )/2=1.5×0.9×(1×3)/2=2.025kN 内立杆：N Q1k =2.025kN组合风荷载作用下单立杆轴向力： 双外立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+2.615)+1.4×2.025=11.559kN 双内立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+0.469)+1.4×2.025=8.983kN七、钢丝绳卸荷计算钢丝绳不均匀系数α 0.85 钢丝绳安全系数k9 钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量 5 吊环设置 共用 吊环钢筋直径d(mm) 22 钢丝绳型号6×19(a) 钢丝绳公称抗拉强度(N/mm 2) 1570(钢芯) 钢丝绳受力不均匀系数Kx 1.5 卸荷系数Kf 0.8 上部增加荷载高度(m)6脚手架卸荷次数2钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.186°α2=arctan(l s/H s)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。

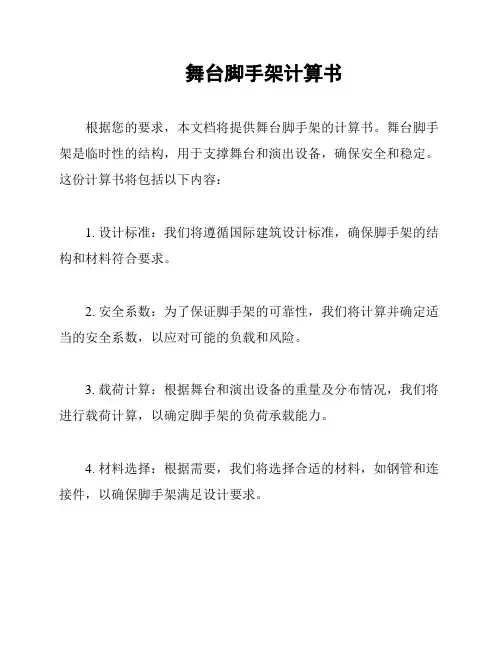

舞台脚手架计算书
根据您的要求，本文档将提供舞台脚手架的计算书。

舞台脚手架是临时性的结构，用于支撑舞台和演出设备，确保安全和稳定。

这份计算书将包括以下内容：
1. 设计标准：我们将遵循国际建筑设计标准，确保脚手架的结构和材料符合要求。

2. 安全系数：为了保证脚手架的可靠性，我们将计算并确定适当的安全系数，以应对可能的负载和风险。

3. 载荷计算：根据舞台和演出设备的重量及分布情况，我们将进行载荷计算，以确定脚手架的负荷承载能力。

4. 材料选择：根据需要，我们将选择合适的材料，如钢管和连接件，以确保脚手架满足设计要求。

5. 结构计算：我们将进行脚手架的结构计算，包括节点连接和支撑点的稳定性分析，以确保脚手架在使用过程中不会发生失稳或塌陷。

6. 图纸和说明：最后，我们将提供详细的图纸和说明，以指导实际搭建过程，并确保脚手架按照设计要求正确搭建。

请注意，以上内容仅为舞台脚手架计算书的大致框架，具体细节将根据实际需求进行补充和调整。

我们将以独立决策的方式完成这份文档，遵循简单策略，避免复杂的法律问题，并不引用无法确认的内容。

如果对以上内容有任何疑问或需要进一步讨论，请随时与我们联系。

感谢您选择我们的服务！。

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度17.4米，立杆采用单立管。

立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。

采用的钢管类型为φ48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。

施工活荷载为2.0kN/m2，同时考虑1层施工。

脚手板采用竹笆片，荷载为0.10kN/m2，按照铺设4层计算。

栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加两根大横杆。

基本风压0.25kN/m2，高度变化系数1.6900，体型系数0.7000。

悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度2.40米，建筑物内锚固段长度1.80米。

悬挑水平钢梁上面的联梁采用16号工字钢，相邻悬挑钢梁之间的联梁上最多布置2根立杆。

悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.10m。

拉杆采用钢丝绳。

一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.100×0.800/3=0.027kN/m活荷载标准值Q=2.000×0.800/3=0.533kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.027=0.078kN/m活荷载的计算值 q2=1.4×0.533=0.747kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.078+0.10×0.747)×1.5002=0.182kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.078+0.117×0.747)×1.5002=-0.214kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.214×106/4491.0=47.679N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.027=0.065kN/m活荷载标准值 q2=0.533kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.065+0.990×0.533)×1500.04/(100×2.06×105×107780.0)=1.304mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

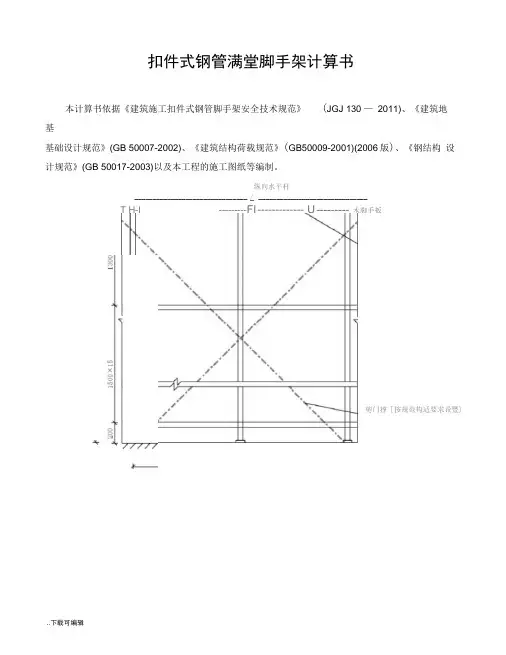

扣件式钢管满堂脚手架计算书本计算书依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130 —2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB50009-2001)(2006版)、《钢结构设计规范》(GB 50017-2003)以及本工程的施工图纸等编制。

纵向水平杆_______________________________ / ______________________________T H-I --------- F I------------- U--------- 木脚手扳剪门撑［按规范构适要求设豐)脚手架搭设体系剖面图10001000脚手架搭设体系平面图一、参数信息钢管类型：①48.3 X 3.6 mm搭设高度：24m高宽比：高宽比w 2,纵向最少跨数：k>5。

立杆步距h： 1.5m。

立杆间距：纵距la=1m，横距lb=1m。

作业层支撑脚手板的水平杆：采用纵向水平杆间距1/2跨距。

作业层施工均布荷载标准值：3KN/m。

脚手板：木脚手板，脚手板自重：0.35«“血。

扣件抗滑承载力折减系数：1。

脚手架类型：密目安全网全封闭。

密目安全网：2300目/100cm2, A0=1.3mm2 自重：0.01KN/n?。

全封闭脚手架背靠建筑物的状况：背靠敞开、框架和开洞墙 1.3 ©本工程地处北京，基本风压0.3 kN/m 2;地面粗糙度类别：C类（有密集建筑群市区）。

立杆支撑面：脚手架放置在地面上。

二、纵向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆按照三跨连续梁进行强度和挠度计算。

将纵向水平杆上面的脚手板自重和施工活荷载作为均布荷载计算纵向水平杆的最大弯矩和变形。

1. 均布荷载值计算作用在纵向水平杆上的荷载标准值：恒荷载标准值q ki=0.040+0.35 x 1/2.000=0.215kN/m ;活荷载标准值q k2=3x 1/2.000=1.500kN/m ;作用在纵向水平杆上的荷载设计值：恒荷载设计值q i=1.2q ki=0.258kN/m；活荷载设计值q2=1.4q k2=2.100kN/m；2. 强度验算最大弯距M ma>=0.10q 11 a2+0.117q 2l a2=0.10 x 0.258 x 12+0.117 x 2.100 x 12=0.271kN • m最大应力计算值(T =M/W=0.271x 106/5.260 x 103=51.609N/mnn；纵向水平杆强度验算：实际弯曲应力计算值c =51.609N/mm小于抗弯强度设计值[f]=205N/mm2,满足要求！3. 挠度计算最大挠度v =(0.677q k1+0.990q k2)1 a4/100EI=(0.677 x 0.215+0.990 x 1.500) x 10004/(100 x2.06 x 105x 127100)=0.623mm纵向水平杆挠度验算：实际最大挠度计算值：v =0.623mmb于最大允许挠度值min(1000/150 , 10) =6.667mm 满足要求！三、横向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆把荷载以集中力的形式传递给横向水平杆，横向水平杆按照三跨连续梁进行强度和挠度计算。

落地脚手架计算书(适用于24米以下)目录一、编制依据 (1)二、工程参数 (1)三、横向水平杆（小横杆）验算 (2)四、纵向水平杆(大横杆)验算 (4)五、扣件抗滑承载力验算 (4)六、立杆的稳定性计算 (5)七、脚手架搭设高度计算 (8)八、连墙件计算 (9)九、立杆地基承载力计算 (10)一、编制依据1、工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土结构设计规范》GB50010-20106、《建筑结构荷载规范》GB50009-20127、《建筑地基基础设计规范》GB50007-20118、《建筑施工高处作业安全技术规范》JGJ80-20169、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文二、工程参数18003001050三、横向水平杆（小横杆）验算《建筑施工扣件式钢管脚手架安全技术规范》规定:“当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。

”施工荷载的传递路线是：脚手板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆，如图：横向水平杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

（一）抗弯强度计算1、作用横向水平杆线荷载标准值：qk =(QK+QP1)×S=(3+0.35)×1.5=5.03 kN/m2、作用横向水平杆线荷载设计值：q=1.4×QK ×S+1.2×QP1×S=1.4×3×1.5+1.2×0.35×1.5=6.93 kN/m3、考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载），最大弯矩：Mmax =qlb2=6.93×1.052= 0.955kN·m8 84、钢管载面模量W=4.49cm35、Q235钢抗弯强度设计值，f=205N/mm26、计算抗弯强度σ= Mmax=0.955×106= 212.69N/mm2〉205N/mm2 W 4.49×1037、结论：不满足要求!建议减少脚手架纵距或横距或小横杆间距，或控制施工荷载!（二）变形计算1、钢材弹性模量E＝2.06×105N/mm22、钢管惯性矩I＝10.78cm43、容许挠度 [ν]=l/150与10mm4、验算挠度5、结论：满足要求四、 纵向水平杆(大横杆)验算双排架纵向水平杆按三跨连续梁计算，如下图：不需要计算抗弯强度和挠度。

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度19.0米，立杆采用单立管。

立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.30米。

采用的钢管类型为φ48×3.0，连墙件采用3步3跨，竖向间距3.90米，水平间距4.50米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用木板，荷载为0.35kN/m2，按照铺设3层计算。

栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。

基本风压0.30kN/m2，高度变化系数1.2500，体型系数1.0750。

悬挑水平钢梁采用20a号工字钢，建筑物外悬挑段长度1.85米，建筑物内锚固段长度3.70米。

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值Q=3.000×1.500/2=2.250kN/m荷载的计算值q=1.2×0.038+1.2×0.262+1.4×2.250=3.511kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.511×0.8002/8=0.281kN.mσ=0.281×106/4491.0=62.544N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.262+2.250=2.551kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.551×800.04/(384×2.06×105×107780.0)=0.613mm小横杆的最大挠度小于800.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

19.8m悬挑式扣件钢管脚手架计算书D脚手板的荷载标准值 P2=0.100×0.800/2=0.040kN/m活荷载标准值 Q=2.000×0.800/2=0.800kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.040=0.094kN/m活荷载的计算值 q 2=1.4×0.800=1.120kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.094+0.10×1.120)×1.5002=0.269kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.094+0.117×1.120)×1.5002=-0.316kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.316×106/4491.0=70.365N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.040=0.078kN/m活荷载标准值 q2=0.800kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.078+0.990×0.800)×1500.04/(100×2.06×105×107780.0)=1.927mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。

1.荷载值计算大横杆的自重标准值 P1=0.038×1.500=0.058kN脚手板的荷载标准值 P2=0.100×0.800×1.500/2=0.060kN活荷载标准值 Q=2.000×0.800×1.500/2=1.200kN荷载的计算值 P=1.2×0.058+1.2×0.060+1.4×1.200=1.821kN小横杆计算简图2.抗弯强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=(1.2×0.038)×0.8002/8+1.821×0.800/4=0.368kN.m σ=0.368×106/4491.0=81.922N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:小横杆自重均布荷载引起的最大挠度V1=5.0×0.038×800.004/(384×2.060×105×107780.000)=0.01mm集中荷载标准值 P=0.058+0.060+1.200=1.318kN集中荷载标准值最不利分配引起的最大挠度V2=1317.600×800.0×800.0×800.0/(48×2.06×105×107780.0)=0.633mm最大挠度和V=V1+V2=0.642mm小横杆的最大挠度小于800.0/150与10mm,满足要求!三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ R c其中 R c——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；横杆的自重标准值 P1=0.038×0.800=0.031kN脚手板的荷载标准值 P2=0.100×0.800×1.500/2=0.060kN活荷载标准值 Q=2.000×0.800×1.500/2=1.200kN荷载的计算值 R=1.2×0.031+1.2×0.060+1.4×1.200=1.789kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN；四、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。

临时用电专项施工方案编号：金祥宾馆/2006/06-1金祥宾馆双排脚手架专项施工方案编制单位：新疆昌吉建设集团广源公司金祥宾馆项目部编制人：编制日期：审核人：审核日期：审批人：审批日期：双排扣件式钢管脚手架设计计算书(装修用脚手架)一、工程概况二、搭设参数立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，连墙杆H1=2h=3m，内立杆距外墙距离b1=0.35m，搭设高度H=21.6m(12步)，采用木架板，按6层计算。

搭设长度可任意，但纵向水平杆两端必须有拉接。

各类支撑、剪刀撑按施工工艺标准搭设。

选用的钢管为Ф48×3.5(重38.4N/m)。

钢管弹性模量(E)为2.06KN/m2，钢管的抗弯、抗压强度设计值f=205N/mm2。

一般建筑扣件式钢管装修脚手架的构造见下表及图1。

图2中：H—为搭设高度；H1—为连墙点坚向间距；h—为步距；b—为立杆横距。

三、脚手架搭设高度计算双排扣件式钢管脚手架搭设高度一般不宜超过50m，本工程设计搭设高度为21.6m，搭设高度可按下式计算：H=[K AφAf-1.3(1.2N GK2+1.4N QK)]×h÷1.2N GK1N GK1、N GK2、N QK、φAf可从《建筑施工计算手册》399~401页表中查出；N GK1—一步一纵距的钢管、扣件重量kN；N GK2—脚手架一个立杆纵距的附设构件及物品重kN；N QK—一个立杆纵距的施工荷载标准值产生的轴力kN；φAf—格构式压杆的组合力kN；K A—与立杆截面有关的调整系数，内外排均为单根时取值为0.85h—脚手架的步距。

可搭设高度计算：根据上式：H=[0.85×48.491-1.3(1.2×4.185+1.4×8.4)]×1.8÷(1.2×0.442)=65.8m>21.6m可行。

四、脚手架整体稳定性验算考虑风荷载时整体稳定性按下式验算：(N/φA)+(M/b1A1)≤K A K H f式中：N—格构式压杆的轴心压力N=1.2(n N GK1+ N GK2)+1.4N QK；n—脚手架的步距数；φ—格构式压杆整体稳定系数，按换长细比λcx=μλx由表中可查出；λx—格构式压杆长细比由表中可查出；A—手架内外排立杆的毛截面积之和，取2×489mm2；A1—脚手架内外排的单排立杆危险毛截面积之和，取2×489mm2；M—风荷截作用对格构式压杆产生的弯，可按M=q1H12/8计算；b1—截面系数，取1.0~1.15，这里取1.0;q1—风荷载作用于格构式的线荷载，可按1.2N GK2+1.4N QK。

双排钢管脚手架施工方案一、工程概况双排钢管脚手架是在建筑施工中常用的一种支撑结构，用于支持工人、材料和设备。

本文将详细介绍双排钢管脚手架的施工方案，并提供相关的计算书。

二、脚手架材料1.主材料：直径48mm、壁厚3.5mm的Q235高频焊接钢管。

2.连接件：套筒式钢管脚手架连接件。

3.支撑：支杆、水平杆、斜杆等。

三、施工步骤1.地基处理：保证地基承载力符合要求。

2.定位安装：根据设计要求放置基础，确定双排钢管脚手架的位置。

3.搭设立杆：将钢管立杆按照设计要求固定到地基上。

4.搭设横杆：将水平杆按照设计要求安装在立杆之间。

5.加固支撑：安装斜杆进行加固，增加整体稳定性。

6.搭设底层工作平台：根据建筑高度需求，搭设底层工作平台。

7.搭设上层工作平台：根据需要，继续搭设上层工作平台。

四、荷载计算1. 铺设板材 - 板材荷载：500kg/m² - 板材重量：30kg/平方米2. 人员活动 - 人员荷载：200kg/平方米3. 工具设备 - 工具设备荷载：100kg/平方米五、结构稳定性计算1.脚手架自重计算：根据材料重量和脚手架结构计算自重。

2.风荷载计算：考虑脚手架在风力作用下的稳定性。

3.水平荷载计算：考虑横向水平荷载对脚手架的影响。

六、安全注意事项1.搭设过程中，工人需系好安全带，确保安全。

2.定期检查脚手架连接件的稳定性，及时更换磨损部件。

3.遇雨天或风力大的情况下，暂停施工，避免安全事故发生。

结语双排钢管脚手架是建筑施工中重要的支撑结构，施工方案的完备性和安全性直接关系到整个工程的顺利进行。

通过本文的介绍，希望能够提供关于双排钢管脚手架施工方案的参考，并加强对施工安全的重视。
