1.适用范围

本操作规程适用于流量积算仪的首次检定、后续检定和使用中检定。

2.引用文献

JJG1003-2016 流量积算仪

3检定环境条件

3.1 环境温度(20±5)℃,环境湿度(45~75)%RH。

3.2交流电源(220±22)V,频率(50±1)Hz。

4检定准备

4.1准备检定需使用的主要检定设备和配套设备。

4.2仔细翻阅积算仪的设计任务书,知晓该积算仪设计工况。

4.3按规程要求检查积算仪外观,然后将被测仪器接上交流电源,预热10分钟(说明书中另有规定除外),检查要积算仪数据显示位数是否符合规程要求,最后与检定装置连接,准备检测。

5操作步骤

5.1输入检测压力、差压的模拟电流信号及检测温度的模拟电阻信号。

5.2根据规程要求的检定点,输入不同的模拟信号,并记录所需的数值,计算误差。

5.3选取设计工作状态流量点,使用电子秒表做累积流量测试,并记录数值。

5.4在小信号切除点附近改变输入信号,确定小信号切除点。

5.5根据所得数据,判断该积算仪是否合格。

6常见故障说明及排除

6.1标准器无法开机:如果电池耗尽,尽快更换电池

6.2显示数值与理论值相差巨大,检查待检物程序设定数值是否正确,并查看说明书。

接地电阻测试仪作业指导书

4105A接地电阻测试仪 作业指导书文件编号:___________________________ 版本::____________________________ 受控状态:___________________________ 编写人:_____________________________ 审检人:_____________________________ 批准人:_____________________________ 2014年03月28日批准2014年03月28日生效 深圳市正方检测有限公司发布 第02章目录 第1章封面、批准页 (1) 第2章目录 (2) 第3章修改页 (3) 第4章接地电阻检测 (4) 第03章文件修改页

第04章接地电阻检测 一、目的: 检测电气设备接地装置的接地电阻大小,判别接地电阻是否符合相应的规范。 二、相关参数和注意事项 2.1测量范围为0--1999 Q; 2.2测量对地电压0-199.9V范围内; 2.3注意事项:移动电话等高频率器请勿在仪器旁使用。 三、按钮和配件说明 1、电阻档位选择开关:20 Q /200 Q /2000 Q /EARTH VOLTAGE 2、量程选择开关:RANGE

3、电源开关:POWER 4、锁定读数按钮:HOLD 5、测试按钮: 圆形黄色按钮( PRESS TO TES)T 6、P/C:探测线插口; 7、E:接地端口 &红色/绿色探测线:接P/C插孔 9、绿色探测线:接E端口 10、接地金属棒2 根 四、检测仪器使用方法: 4.1? 天气及检测现场要求 检测接地电阻避免在雷雨天、潮湿、雨后和温度过低的环境下进行,宜在每年的 4 月份前或10 月后进行 4.2 现场接地装置的测量准备 ( 1)接地测试点的确定(变配电室或大楼接地测试点有相应的接地装置标识) ,接地装置上无带电设备, 接地装置上测试点应作预先除去接地装置上防腐层、锈蚀层、绝缘层,裸露出导体,接地装置测试仪上夹钳与其接触良好。 (2)检测时红色探测线插入P,黄色线插入C,绿色线插入E; 红钱和黄线的夹具端夹住金属棒,两线沿相反方向拉伸至最长,将金属棒打入地下,尽可能将接地棒插入潮湿泥土中,若不得不插入干燥泥土,石子地或沙地中时,请将辅助接地棒插入部分用水淋湿, 使泥土保持湿润。若在混凝土上进行测量时,请将辅助接地棒放平淋水或将湿毛巾等放在接地棒上。 ( 3)打开电源按钮,将绿色探测线夹住测试点,先将选择开关调节至接地电压(EARTH VOLTAGE当,若显示屏显示电压值则表示系统中有接地电压存在,如果此数值超过10V, 需将接地设备断电,使接地电压下降后再测量。 (4)先从2000Q档开始,按下测试键,如果数值过小,再依200Q、20Q的顺序切换量程直至读数合适为止。 五、相关文件:(无) 六、执行日期

XSJ流量积算仪使用说明书

目录 1、概述 (1) 2、型号规格 (2) 3、技术规格 (4) 3.1 基本技术规格 (4) 3.2 选配件技术规格 (5) 4、安装与接线 (7) 5、参数一览表 (12) 6、操作 (17) 6.1 面板及按键说明 (17) 6.2 参数设置说明 (18) 6.3 报警设定值的设置方法 (19) 6.4 密码设置方法 (19) 6.5 其它参数的设置方法 (20) 7、功能及相应参数说明 (21) 7.1 测量及显示 (21)

7.2 8段折线运算功能 (25) 7.3 累积值清零 (26) 7.4 报警输出 (27) 7.5 变送输出 (30) 7.6 累积值脉冲输出 (31) 7.7 通讯接口 (31) 7.8 打印接口及打印单元 (32) 7.9 停电记录 (33) 8、抗干扰措施 (35)

概述 1、概述 XSJ系列流量积算仪与各类流量传感器、变送器配合,完成瞬时流量的测量、变换、传送和控制,同时进行累积计算。 误差小于0.2%F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度 适用于电流、电压、脉冲输出的流量传感器或变送器 2点报警输出,用于瞬时流量的上、下限报警或累积量的预置输出 变送输出可将测量、变换后瞬时流量值以标准电流、电压形式输出供其它设备使用

概述 累积量脉冲输出功能 瞬时流量按小时或按分为计算单位可选择 全透明、高速、高效的网络化通讯接口,实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms 提供测试软件,组态软件和应用软件技术支持 具备带硬件时钟的打印接口和打印单元,实现手动、定时、报警打印功能,如果选配智能打印单元,可实现多台仪表共用一台打印机 多种外形尺寸和面板形式 对于非线性信号,可利用仪表的8段折线功能 停电记录功能可记录总停电时间,停电次数和最后8次停电和上电的实时时间。通过面板调出查看

安全综合测试仪操作规程示范文本

安全综合测试仪操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

安全综合测试仪操作规程示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 1. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 2. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 3. 测试过程中,严禁操作人员身体及仪器带电部位和 被测负载壳体,谨防触电。 4. 启动测试仪:按下面板电源开关,测试仪随即启 动。延时5秒后,显示自检界面。 5. 自检:确认接线盒上未连接待检设备后再按确认 键,仪器自检。自检无误,自动进入主菜单。

6. 选择测试后,根据不同规格型号的产品设立几个测试组,在主菜单下,按确认键,首先设置密码,然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项,根据测试要求设置各项目测试条件、报警值、测试时间,用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A,≤0.1Ω1秒 耐压试验220V工作电压1800V,10 mA 1秒 115V工作电压1500V,10mA 泄漏电流220V工作电压233V,≤1.5mA 2秒 115V工作电压115V,≤1.5mA 7. 将被测产品的电源插头插在接线盒,测试夹夹住被测产品金属外壳。 8.禁止重复关机,每次开关机间隔10秒以上,当测

接地电阻测试仪操作规程

接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养,点检,使用,保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率:每天一次. 3.1.2 检查内容:打开仪器开关,观察各指示仪显示是否正常,运行是否有杂音. 3.2 运行检查 3.2.1 检查频率:每天一次. 3.2.2 检查内容:按操作规程操作,将仪器两极夹住600mΩ电阻两端,按下启动钮,仪器报警表明仪器正常,不报警则仪器不正常. 3.3 记录:将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付(两组)测量线,红线组粗测量线,接入测试仪红色电流接线柱,红线组细测量线,接入测试仪红色电阻接线柱;黑线组粗测量线,接入测试仪黑色电流接线柱,黑线组细测量线,接入测试仪黑色电阻接线柱. 4.2 接通电源,打开电源开关,显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路,将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮,量程开关档选择在600mΩ档,再按下启动按钮,将电流值调节为25A. 4.5 调节报警预置调节器,将报警预置调节值设定为500mΩ. 4.6 按下复位按钮,将电流调节旋钮旋到零位,按下测试按钮,拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上,另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关,将定时设定为60s,按下开路报警按钮. 4.9 打开启动按钮,调节电流旋钮,将电流调节到25A,这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s,读取最小的值为该灯具的接地电阻值,单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中,不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定,建议使用交流稳压电源. 5.5 测试完毕后,须处于“复位”状态,方可取下接线. 5.6 测试过程中,操作人员禁止接触被测物.

电导率仪操作及维护保养规程

电导率仪操作及维护保养规程 文件编号: 版本: 1.0 发行日期: 拟制部门:

1.0 目的 建立电导率仪使用操作规程,确保设备正常运行,防止事故发生。 2.0 范围 电导率仪 3.0 职责 设备管理员:确保设备正常运行,防止事故发生。 操作人员:安全有效使用,防止事故发生 4.0 内容 4.1 操作程序 4.1.1 未开电源开关前,观察表针是否指零,如不指零,可调整表头上的螺丝,使表针指零。 4.1.2 插好电源线,打开电源开关,并预热十分钟。调节温度至25℃,按“校准/测量”按钮仪器进入校准状态。 4.1.3 调节“常数”调节器,使仪器的显示数和电极的常数相等。电导电极的常数通常有10、 1、0.1、0.01四种类型,在输入常数时我们必须将他们折算成1的类型来输入,如下: a)电极常数为1的类型:当电极常数的标称值为0.95,调节“常数”调节旋钮,使仪器显示值0.950,(测量结果直接读取)。 b)电极常数为10的类型:当电极常数的标称值为10.7,调节“常数”调节旋钮,使仪器显示值为1.070,(测量结果=读数*10)。 c)电极常数为0.1的类型:当电极常数的标称值为0.11,调节“常数”调节旋钮,使仪器显示值为1.100,(测量结果=读数*0.1)。 d)电极常数为0.01的类型:当电极常数的标称值为0.01,调节“常数”调节旋钮,使仪器显示值为1.000,(测量结果=读数*0.01)。 常数的选择以量程为主。 4.1.4 按“校准/测量”按钮至测量状态。

4.1.5 将量程选择开关扳到所需的量程范围,如预先不知被测溶液电导率的大小,应先把其扳到最大电导率测量档,然后逐渐下降,以防表针打弯。 4.1.6 用电极夹夹紧电极的胶木帽,并把电极夹固定在电极杆上。 4.1.7 当被测溶液的电导率低于10μS/CM时,使用DJS-1型光亮电极。这是应把“常数选择”旋钮调节到配套的电极的常数相对应的位置上。 4.1.8 当被测溶液的电导率在10μS/CM-10000μS/CM范围,则使用DJS-1型铂黑电极。同时把“常数选择”旋钮调节到配套的电极的常数相对应的位置上。 4.1.9 测量:实际测量时显示分两种方式,一种是温度补偿设置为25℃,仪器显示溶液实际温度下的电导率值。第二种是温度补偿设置为被测溶液的实际温度,(用温度计测量后,将“温度”调节旋钮指向被测溶液的实际温度刻度线位置),此时显示的电导率值为经温度补偿后换算到25℃的电导率值。 4.2 维护保养 4.2.1 设备在使用前一定要先进行校正。 4.2.2 仪器的输入端(测量电极插座)必须保持干燥清洁。 4.2.3 更换电极时不要拉扯导线,一面拉断导线。 4.2.4 测量时,防止水、溶液进入仪器和电极插座。 4.2.5 仪器所使用的电源应有良好的接地。 4.2.6 电极的引线不能潮湿,否则将测不准。 4.2.7 不得擅自将电导仪拆卸修理,如不能正常使用请专业技术人员或送厂家进行修理。 5.0 相关文件 无 6.0 相关记录

智能流量积算仪使用说明书综述

ATLS-7 智能流量积算仪 使用说明书 承德市安泰仪表厂

目录 一、概述 1 二、仪表的主要技术指标及性能 1 三、仪表工作原理 2 四、仪表型号说明 5 五、仪表面板示意图及说明 6 六、仪表操作使用说明7 七、仪表的软件组态9 八、接线端子说明15 在您使用本仪表之前 请详细阅读本说明 一、概述 ATLS— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号,构成流量检测系统。根据系统构成,本仪表可以对流量进行压力和温度补偿,对流量进行精确计量。广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。配相应的变送器也可对颗粒物料系统进行计量。 本仪表为全智能流量积算仪,仪表量程用户可以根据需要而设定,仪表输入信号用户可以组态、修改且操作方便,是一种通用性强、适用性广的智能化流量积算仪。表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来,ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。 ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。 我们有多年生产智能化数字仪表的经验,在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长,基本能适应各种工业场合。能为用户提供成套设计、安装及调试等服务。 二、仪表的主要技术指标及性能 ⒈工作环境:温度0~50℃,相对湿度85% ⒉基本误差: ⑴瞬时值误差小于±0.5%±1个字 ⑵积算值误差小于±0.05% ⑶流量瞬时值输出误差小于±0.5% ⒊输入信号: ⑴模拟流量信号:①4~20mA ②1~5V ③0~10mA ( 用户可组态) 脉冲流量信号:频率最大为3000Hz 脉冲宽度大于150μs

05完整性测试仪操作、维护保养规程

文件编号 Integtest TM系列完整性 测试仪操作、维护规程颁发部门 RK/SOP-EM-05技术质量部页 码生效日期6 编制者审核者批准者 编制日期审核日期批准日期 受控状态版 次A0修订状 态 第0次分发生产部 1.目的:建立Integtest TM系列完整性测试仪的规范操作。 2.范围:本规程适用于Integtest TM系列完整性测试仪的操作。 3.责任: 3.1.岗位操作人员负责Integtest TM系列完整性测试仪的操作。 3.2.QA人员负责对整个操作过程进行监控。 4.内容: 4.1测试前准备工作 4.1.1将仪器安放于平稳、清洁的工作台上。 4.1.2准备好220V,50Hz的交流电源。 4.1.3备好干燥、清洁、无油的压缩空气作为气源。 4.1.4严禁使用易燃液体作为浸润液,容易发生危险。 4.1.5检查设备连接是否正确,设备上IN接口气管应连接在空气罐出口的减压阀上,OUT接口气管应与测试滤壳上游接口相连。 4.2浸润滤材 4.2.1准备好洁净的浸润液,亲水性滤材(如聚砜膜,尼龙膜,混

合纤维素膜)可用纯化水,疏水性滤材(如聚四乙烯膜)可用醇类(如95%乙醇,60%异丙醇等)。 4.2.2将浸润液倒入不锈钢桶中。 4.2.3将滤芯放入上述容器中并使其完全浸没。 4.2.4浸润时间保持10分钟以上,期间翻动几次。 4.2.5浸润结束后,从容器中拿出滤芯,沥去多余的浸润液,将滤芯装入滤壳。 4.2.6用水浸润滤芯时,用40℃--50℃温水浸润效果更佳,但浸完后测试前必须用室温水将其冷却至室温,以免产生测试误差。 4.3开机 4.3.1打开空气阀门,调节减压阀将气源压力调节至高于气泡点0.2—0.3Mpa(一般稳定定在0.6Mpa为好),但压力不能高于0.7Mpa。将仪器电源插头插入220V、50Hz的交流三芯插座。打开仪器背板上的电源开关,接通仪器的电源。显示器显示0 0 0 0,仪器自动进行自检、校零等工作,此时面板上所有操作键均被锁定。待显示器8 8 8 8,并发出一声蜂鸣声,表示仪器工作正常,可以进行后续操作。若仪器不能通过自检,显示器则显示6 6 6 6,并发出连续的蜂鸣声,表示仪器的电路部分出现故障,需要请维修人员检修。 4.3.2 按[Func]键一功能键选择(功能1)预置日期和时间。 4.3.2.1开机后,仪器从2000年00月00日,00:00时开始计时,每次开机后应输入当前日期和时间: 4.3.2.2按[Func]键,直至显示器显示×××1。 4.3.2.3按[Start]键,显示2000,表示可输入年份。 4.3.2.4 按[△]或[ ]键,可修改闪烁位的数值。 4.3.2.5 按[Shift]键,可依次改变闪烁位,再依4.3.2.4所述修改相应位的数值。直至完成年份输入。 4.3.2.6按[Func]键,显示器显示00.00.此处的小数点闪烁,表示目前是时间输入状态,前二位代表小时,后两位代表分钟。

DDSJ-308A型电导率仪操作规程

作业指导书 (第一版) 文件名称:DDSJ-308A型电导率仪操作规程受控号: 拟制部门: 拟制人: 审核人: 批准人: 发布日期: 实施日期:

DDSJ-308A型电导率仪操作规程 1. 目的 规范DDSJ-308A型电导率仪操作规程,正确使用和维护仪器,保证检验/检测工作顺利进行和设备安全,保证其质量符合检测工作的要求。 2. 适用范围 适用于实验室化学分析电导率检测使用操作。 3. 职责 3.1 检测人员:严格按照操作规程操作仪器,确保测量过程中仪器正常运转。 3.2 监督员:负责规程执行情况的检查和监督。 3.3 科室负责人:确保操作人员具有上岗资格,满足仪器的操作要求(温度、湿度),对仪器使用维护进行监督管理。 4. 操作规程 4.1 使用前准备 4.1.1 将多功能电极架插入电极梗座内。 4.1.2 将电导电极和温度传感器夹在多功能电极架上。 4.1.3 分别将电导电极和温度传感器的插头插入测量电极插座和温度传感器插座内。 4.1.4 用蒸馏水清洗电导电极和温度传感器,再用被测溶液清洗一次。然后将电导电极和温度传感器浸入被测溶液中。 4.1.5 将通用电源器输出插头插入仪器的电源插座内。

4.1.6 电导电极的选用: 电导率范围及对应电极常数推荐表 注意:对常数1.0、10类型的电导电极有“光亮”和“铂黑”二种形式,镀铂电极习惯称作铂黑电极;光亮电极较好的测量范围为0~1000μS/cm,超过1000μS/cm测量误差较大。 4.2 开机: 按下“ON/OFF”键,仪器将显示厂标、仪器型号、名称,即“DDSJ -308A型电导率仪”。几秒后,仪器自动进入上次关机时的测量工作状态,此时仪器采用的参数为用户最新设置的参数。如果用户不需改变参数,则无需进行任何操作,即可直接进行测量。 4.3 仪器参数设置: 4.3.1 测量模式选择:仪器开始为电导率测量状态,若要改变测量模式,按“模式”键。

完整性测试仪使用标准操作规程

完整性测试仪使用标准操作规程 装好过滤器外壳,测试仪出气口与滤器外壳顶端相连,关闭底座上的进口和出口阀门。5、2自检测试5、2、1打开电源,在仪器待机状态下,按“自检”按钮,进入到“系统自检”界面; 5、2、2在“压力”(自检测试压力)项,输入压力值: 4000mbar,按“确认”按钮;5、2、3在“时间”(自检测试时间)项,输入自检时保压时间:2min,按“确认”按钮;5、2、4系统进入自检运行状态;5、2、5当系统自检结束,若显示“通过”,即可进行起泡点测试。 5、3筒式过滤器滤芯的安装5、3、1将滤芯安装到筒式过滤器的底座上,关闭底座上的进口和出口阀门,然后装好过滤器外壳;5、3、2从滤器顶部灌入蒸馏水,水面没过滤芯顶部即可; 5、3、3将过滤器下游的软管放入盛水的容器中;5、3、4、将测试仪出气管口与滤器外壳顶端相连。5、4基本泡点测试5、4、1在仪器待机状态下,按“泡点”按钮,进入到“选择模式”界面;5、4、2输入“1”后,按“确认”按钮;5、4、3在“基本泡点”(基本泡点测试设置)页面,输入小于6位数的测试序号(组成:年份+月份+滤器编号+流水号,如xx年1月1号滤器进行的第一次起泡点测试,序号即为),按“确认”按钮;5、4、4当光标在“滤材”行时,按“确认”按钮,进入到“选择滤材”页面,通过左右键选择“滤材PES”, 按“确认”按钮;5、4、5

当光标在“浸润液”行时,按“确认”按钮,进入到“选择浸润液”页面,通过左右键选择“水”, 按“确认”按钮;5、4、6当光标在“压力”行时,输入泡点起测点压力“2800mbar”,按“确认”按钮;5、4、7当光标在“规格”行时,按“确认”按钮,进入到“选择滤器”页面,通过左右键选择“筒式滤器” “数量1” “规格3号”, 按“确认”按钮;5、4、8当光标在“泡点”行时,输入滤芯供应商提供的最小泡点值,按“确认”按钮;5、4、9当光标在“孔径” 行时,按“确认按钮,进入“滤膜孔径” 的页面,输入“0、22”, 按“确定”按钮开始测量泡点,同时打开滤器排水阀门,观察泡点。5、4、10当所测滤芯已大于设定的气泡点值时,则弹出“测试合格,是否继续界面”,如果继续则 按“确认”按钮,否则按“取消”按钮,测试结束,并显示测试 结果。如要打印测试结果则按“打印”按钮。5、4、11按“确认”按钮,弹出是否保存测试结果,保存按“确认”按钮,否则 按“取消”按钮。5、5测试结束,将滤器与仪器的接口断开,然后关闭仪器电源,断开气源进气口接口。

DDS-11A型数显电导率仪操作规程

电导率仪操作规程 一、仪器正常使用条件: ⑴环境温度:5~40℃ ⑵相对湿度:≤85% ⑶除地磁场外,无其它强磁场干扰。 二、操作方法: 1 接通仪器电源,让仪器预热约10分钟。 2 将电极侵入被测溶液,电极插头插入电极插座。 3 将“量程”(RANGES)开关板向“校正”(CAL)调节“常数”(CONST) 使显示数与所使用电极的常数标称值一致。 4 将量程开关扳至合适的量程挡,待显示稳定后,仪器显示数值即为测量时 温度下的电导率。 5 对高电导率测量可使用DJS-10电极,此时量程扩大10倍:即20ms/cm档 可测至200ms/cm,2ms/cm档可测至20ms/cm,但显示数须乘以10. 1防止湿气,腐蚀性气体进入仪器内部,电极插头,插座应保持干燥,电极使

用完毕应清洗干净,用净布擦干后放好,盛放被测液的容器须干净,无离子污染。 电导仪使用说明书 一、仪器特点 1、仪器采用高性能集成电路组成性能稳定的正弦波发生器,因此显示稳定、漂移小; 2、仪器采用了相敏检波器,抑制了由电极引线分布电容对测量的影响,因而本仪器不 用电容 补偿调节器,换档自动补偿并能测量低电导值; 3、仪器信号源频率和量程同步切换,使用方便; 4、仪器可在全量程范围内直读电导,只需校正一次电极常数,使用极为方便; 5、仪器内装有热反馈电路和驱湿元件,仪器使用不受温度和湿度影响; 6、仪器有温度补偿器,DDS-11C型对被测液能作标准温度系数百分之二,DDS-307 型作百分之一至百分之四补偿。 二、主要技术性能 1、测量范围:见(表三) 2、精度等级:1级(→表四) 3、电计精确度:≤F.S±1.0% 加减1个字; 4、仪器的基本误差:≤F.S±1.5%; 5、常数补偿器:≤F.S±1.0%; 6、温度补偿器:≤F.S±1.0%; 7、因电导因温度升高而增大,DDS-11C型2%(度),DDS-307型1-4%(度) 8、仪器重复性:不超过基本误差的三分之一; 9、仪器稳定性:3h内漂移量不超过基本误差的2/3 10、工作条件: ⑴、环境温度:5℃~35℃; ⑵、相对湿度:≤80%; ⑶、供电电源:AC 220V±22V,Hz 50±1Hz 三、仪器的使用 1、将电源插头插入接地可靠的插座; 2、将选择开关置于校正位置,开机预热10~15分钟; 3、电导的测量: (1)仪器在全量程范围内测量,只须在第三量程或任用量程校正电极常数, 有效读数最多为宜。 (2)温度补偿器置25℃,标准电导的温度值。 (3)DDS-307型电极选择开关置1或0.1等相应档位。选择开关置于校正位置,调节常数调节器,使仪器显示所用电极的电极常数值。例:电极的常数为 0.87则调常数调节器,使仪器显示为0.870(870)。

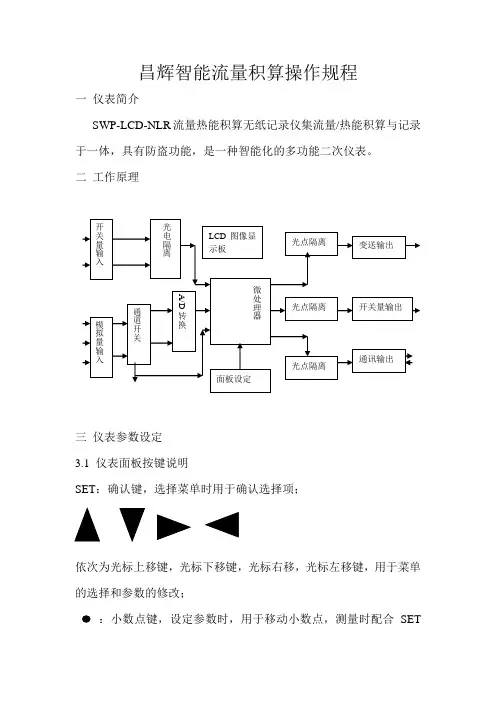

智能流量积算仪说明书

目录 一、概述 (1) 二、功能特点 (1) 三、主要技术指标 (1) 四、工作原理 (2) 五、操作说明 (3) 六、数学模型 (10) 七、编程举例 (11) 八、通讯说明 (12) 九、端子接线 (13) .

一、概述 智能流量积算仪,采用先进的微电脑芯片及技术,与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。 二、功能特点 全围自动温度、压力补偿运算,补偿方式任意设定 线性积算、开方积算任意设定 瞬时流量、累积流量、温度、压力多种参数显示 小信号切除功能,切除围0-5%可选 累积流量值可通过面板按键清零,清零操作可锁 掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后永久保持 先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便 三、主要技术指标 输入信号 (1)模拟量输入:热电阻:Pt 100 热电偶:K、T、E 电压:0~5V、1~5V 电流:4~20mA、0~20mA或0~10mA (2)脉冲量输入:波形:矩形、正弦或三角波 幅度:大于4V(或根据用户要求任定) 频率围:0~10KHz 基本误差:0.5%FS或0.2%FS±1个字 分辨力:1/20000、14位A/D转换器 .

显示方式:上排四位数码管显示瞬时流量,下排八位数码管显示累积流量 采样周期:0.5S 1 报警输出:瞬时流量或累积流量二限报警,继电器输出触点容量AC220V/3A 变送输出:4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS 通讯输出:接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300~9600bps部自由设定 馈电输出:DC24V/50mA 电源:开关电源85~265VAC 功耗4W以下 使用环境:环境温度:0~50℃ 相对湿度:<85%RH 四、工作原理

绝缘电阻测试仪操作规程步骤和使用方法

绝缘电阻测试仪操作规程步骤和使用方法 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】

仪器控制面板 (1)电压显示窗口:测试电压设定值显示,单位为V。(2)量程显示 窗口:显示当前量程段。 (3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。(4)单 位指示灯:显示当前电流及阻值单位。 (5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D 灯:正品指示,测试值高于上限时亮。 (6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。 (7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状 态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量 程。(8)清零键:放电状态时,对仪器开路清零校正。(9)放电键: 测试返回放电状态 (10)R/I测试键:放电状态或设定状态下进入测试状态。测试状态下 切换电阻/电流显示。 (11)接地端:接地屏蔽端。(12)测试“-”端:电压输出端。(13)测试“+”端:采样输入端。 (14)高压警示灯:提示当前“-”端有电压输出。(15)仪器电源开 关。 各参数设定及操作步骤 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5— 10分钟。 2.根据检验文件要求,设定相关的测试参数,步骤如下:

(1)电压设定:在电压项上按动“设定/确认”键,进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。 (2)电阻上下限设定:在极限或上按动“设定/确认”键,进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键,仪器将自动保存设定参数。 (3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000 (4)蜂鸣开关设定:在上按动“设定/确认键”进入蜂鸣设定。可根据需要选择:NG(测试不合格时报警)GOOD(测试合格时报警),OFF(蜂鸣开关处于关闭)。 3.参数设定完成后对测试仪器进行开路清零,具体步骤如下: (1)在放电状态下插上“+”端测试线,开路并将测试线悬空(“-”端测试线取下)。 (2)按“清零”键,电压显示窗口显示开路信息,测试值显示窗口显示当前量程的零值,此时按动“∧”、“∨键可选择其它量程的零值。 (3)再次按动“清零”键,开始对各量程逐一清零,清零成功显示“PASS”字样。清零失败时显示”FAIL”(当零值大于1mV时清零失败,主要原因应为未开路或测试线不标准造成,检查后重试)。 (4)清零完毕后各量程的零值自动保存,并返回放电状态。 4.进入测试:请按照图示方法连接被测件(带极性的被测件一定要按照 正负极连接) 5.按动“测试”键即进入测试状态或在测试类别――阻抗或电流间切 换。

电导率仪标准操作规程

电导率仪标准操作规程 1 开机 1.1 电源线插入仪器电源插座,电导率仪器必须有良好接地! 1.2 按电源开关,接通电源,预热30分钟后,进行校准。 2 校准 仪器使用前必须进行校准! 将“选择”开关量程选择开关旋钮指向“检查”,“常数”补偿调节旋钮指向“1”刻度线,“温度”补偿调节旋钮指向“25”度线,调节“校准”调节旋钮,使仪器显示100.0μS/cm,至此校准完毕。 3 测量 3.1 在电导率测量过程中,正确选择电导电极常数,对获得较高的测量精度是非常重要的。可配用的常数为0.01、0.1、1.0、10四种不同类型的电导电极。用户应根据测量范围参照表1选择相应常数的电导电极。 表1 测量范围(μS/cm)推荐使用电导常数的电极 0~2 0.01,0.1 2~200 0.1,1.0 200~2000 1.0 2000~20000 1.0,10 20000~200000 10 注:对常数为1.0、10类型的电导电极有“光亮”和“铂黑”二种形式,镀铂电极习惯称作铂黑电极,对光亮电极其测量范围为(0~300)μS/cm为宜。 3.2 电极常数的设置方法如下: 目前电导电极的电极常数为0.01、0.1、1.0、10四种不同类型,但每种类型电极具体的电极常数值,制造厂均粘贴在每支电导电极上,根据电极上所标的电极常数值调节仪器面板“常数”补偿调节旋钮到相应的位置。 3.2.1 将量程选择开关旋钮指向“检查”,“温度”补偿调节旋钮指向“25”度线,调节“校准”调节旋钮,使仪器显示100.0μS/cm。 3.2.2 调节“常数”补偿调节旋钮使仪器显示值与电极上所标数值一致。 3.2.2.1 电极常数为0.01025cm-1,则调节常数补偿调节旋钮使仪器显示值为102.5。(测量值=读数值×0.01)。 3.2.2.2 电极常数为0.01025cm-1,则调节常数补偿调节旋钮,使仪器显示为102.5。(测量值读数值×0.1)。 3.2.2.3 电极常数为1.025cm-1,则调节常数补偿调节旋钮,使仪器显示为102.5。(测量值=读数值×1)。 3.2.2.4 电极常数为10.25cm-1,则调节常数补偿调节旋钮,使仪器显示为102.5。(测量值=读数值×10)。 3.3 温度补偿的设置 3.3.1 调节仪器面板上“温度”补偿调节旋钮,使其指向待测溶液的实际温度值,此时,测量得到的将是待测溶液经过温度补偿后折算为25℃下的电导率值;

JK2511直流低电阻测试仪操作规程

深圳市尚科通电子科技有限公司 Q/HS.JS-23-2010 JK2511直流低电阻测试仪操作规程 发送部门: 分发编号: 受控状态: 编制: 审核: 批准: 2015年8月20日发布 2015年8月20日实施深圳市尚科通电子科技有限公司发布

深圳市尚科通电子科技有限公司 JK2511直流低电阻测试仪操作规程 Q/SSC006-2015 1.目的 规范使用接触电阻测试仪,使设备得到正常使用和维护。 2.范围 适用本厂接触电阻测试仪的使用与维护。 3. 职责 3.1品质部负责制订本规程; 3.2品质部检验员负责本规程的执行; 3.3品质部主管负责检查检验员的操作情况,对违反规程的不规范操作进行适当的处罚。 4.使用方法(不能对带电物件进行测试) 4.1仪器电源插头插入220V电源,打开电源开关预热20分钟后,才可进行测试使用,以保障测试结果的准确性; 4.2查阅被测产品的电阻值要求,再按其要求调动准确位置; 零点及清零:当使用20mΩ和200mΩ两量程时,应首先清零再进行测试,而在其他量程一般不必清零。测试时,使用者可先选定量程,再把测试夹互夹,使S+端与S-端直接接触,D+端与D-端直接接触(两个测试夹有引出测试线的两金属片直接接触,无引出测试线的两金属片直接接触。)并保持良好接触,若仪器显示不为零时,请按前面板清零键,则清零ON指示灯亮,仪器清零。 4.3开机或使用过程出现死机或数据乱跳等不良现象。复位:先关机然后按住设 置键同时开机;

4.4夹具与试件接触要尽量减少接触电阻,保证被测电阻的准确性 4.5测试完毕后,应关闭电源开关,拔掉电源插头。 4.6测试数据记录:检测员,先在测试记录表上,登记被测样件的各相邻两针/孔 间,针/孔与壳体间的耐电压测试结果,再录入电脑中的测试报告表格中并打印。 待检测员签名后,再由品质部主管签名确认。 编制:审核:批准:

电导率仪操作规程

操作步骤 开机前准备 a)将多功能电极架插入多功能电极架插座中; b)电导电极安装在电极架上; c)用蒸馏水清洗电极。 仪器的使用 开机 1.1电源线插入仪器电源插座,仪器必须有良好接地。 1.2按电源开关,接通电源,预热30min后,进行测量。 1.3测量 1.3.1电导率测量过程中,正确选择电导电极常数,对获得较高的测量精度是非常重要的。可配用的常数为 0.01、 0.1、 1.0、10四种不同类型的电导电极。用户应根据测量范围参数表(表1)选择相应常数的电导电极。 表1 测量范围(μs/cm)推荐使用电导常数的电极 0—— 20.01, 0.1

0—— 2000.1, 1.0 200—— 20001.0 2000—— 2001.0,10 200——100010 注: 对常数为 1.0、10类型的电导电极有“光亮”和“铂金”二种形式,镀铂电极习惯称作铂黑电极,对光亮电极其测量范围为(0-300)μs/cm为宜。 1.3.2仪器使用前必须进行电极常数的设置。电极常数的设置方法如下: 目前电导电极的电极常数为 0.01、 0.1、 1.0、10四种不同类型,但每种类电极具体的电极常数值,制造厂均粘贴在每支电导电极上,根据电极上所标的电极常数值调节仪器。按三次模式键,此时为常数设置状态,“常数”二字显示,在温度显示数值的位置有数值闪烁显示,按“△”或“▽”键,闪烁数值显示在 10、1、 0.1、

0.01程序转换,如果知道电导电极常数为 1.025,则选择“1”并按“确认”键,此时在电导率、TDS测量数值的位置有数值闪烁显示,按“△”或“▽”键,闪烁数值显示在 1.200- 0.800范围变化,如果知道电导电极常数为 1.025,按“△”或“▽”键将闪烁数值显示为“ 1.025”并按“确认”键。仪器回到电导率测量模式,至此校准完毕。(电极常数为上下二组数值的乘积) 1.3.3温度补偿的设置 当仪器接上温度电极时,该温度显示数值为自动测量的温度值,即温度传感器反应的温度值,仪器根据自动测量的温度值进行自动温度补偿;当仪器不接上温度电极时,该温度显示数值为手动设置的温度值,在温度值手动校准功能模式下(按“模式”键二次),可以按“△”或“▽”键手动调节温度数值上升、下降并按“确认”键。确认所选择的温度数值。 使选择的温度数值为待测溶液的实际温度值,此时,测量得到的将是待测溶液经过温度补偿后折算为25℃下的电导率值; 如果将“温度”补偿选择的温度数值为“25”℃时,那么测量的将是待测溶液在该温度下未经补偿的原始电导率值。 1.3.4常数、温度补偿设置完毕,就可以直接进行测量,当测量过程中,显示值为“1---”时,说明测量值超过量程范围,此时,应按“△”键,选择大一档量程,最大量程为10ms/cm或1000mg/L;当测量过程中,显示值为“0”时,说明测量值小于量程范围,此时,应按“▽”键选择小一档量程,最小量程为20μs/cm 或mg/L。 注意事项

安全综合测试仪操作规程(最新版)

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. (安全管理) 单位:___________________ 姓名:___________________ 日期:___________________ 安全综合测试仪操作规程(最新 版)

安全综合测试仪操作规程(最新版)导语:建立和健全我们的现代企业制度,是指引我们生产劳动的方向。而大力发展我们生产力的前提,是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档(使用前请详细阅读条款)。 1.安全性能综合测试仪及被测产品所使用的电源插座均应为完好无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 2.安全性能综合测试仪及被测产品所使用的电源插座均应为完好无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 3.测试过程中,严禁操作人员身体及仪器带电部位和被测负载壳体,谨防触电。 4.启动测试仪:按下面板电源开关,测试仪随即启动。延时5秒后,显示自检界面。 5.自检:确认接线盒上未连接待检设备后再按确认键,仪器自检。自检无误,自动进入主菜单。 6.选择测试后,根据不同规格型号的产品设立几个测试组,在主菜单下,按确认键,首先设置密码,然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项,根据测试要求设置各项目测试条件、报警值、测试时间,用左右移动键设定增减

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规范 文件编号版 本 受控状 况 编制 审 核 批准 日期:日期:日期:

接地电阻测试仪操作规程 1.0接地电阻测试仪的使用目的 规范接地电阻测试仪器操作方法,提高产品的安全性、稳定性,使产品保证不可能产生的危险,确保产品质量和使用安全。 2.0接地电阻测试仪器的使用范围 所有产品在研发、生产、抽样检验环节中的检测,使产品符合、满足国家标准(《GB4943》《GB8898》)的相关要求。 3.0相关权责 3.0.1质量部负责拟订、修订本规程的内容,及接地电阻测试仪对产品检测标准的拟订。 3.0.2设备操作者负责按照本操作规程,结合“产品使用说明书”进行使用,维护和设备保养。 4.0接地电阻测试仪安全须知 需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。 5.0接地电阻测试仪安全使用须知及注意事项 5.0.1该仪器接触的电源地线必须良好接地,依次保证人体安全和测量的精度。 5.0.2测试产品接地电阻值的时间应根据产品测试标准要求,一般情况测试完成后,尽快将“电流调节”旋钮调至“MIN”最下值位置,以免造成测试品或仪器烧坏。根据设备使用的要求,仪器在连续测试状态下,当输出电流大于20A时,测试所用(时间不能超过2分钟,以免造成该仪器的损坏。) 5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用,在调试中不能随便调节其它按钮。

5.0.4该仪器应防止在干燥阴凉处,避免放在潮湿、强光直射的地方。 5.0.5接地电阻测试仪应由质检部负责使用保管;工程部负责产品使用监督。 5.0.6经常搞好仪器及测试桌的清洁,仪器的保养,确保仪器能处于良好的工作状态。 5.0.7本产品不得个人随意拆开,维修调适后应到相应的部门进行校准,检测后方可继续使用。 5.0.8当在测量的时候,如发现测试上的LED面板出现乱码时,请直接关闭电源,10秒后重新开机便可以解决。 5.0.9本仪器接地电阻测试仪330B缺省值:接地电阻判定值0.1Ω,定时时间为60S。 6.0测试前准备工作 6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。 6.0.2插上设备电源插头,将面板电源开关置于关闭状态。 6.0.3将被测试的产品依次分开,清晰划分“产品待检测区”和“产品已检 测区”。 6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。 7.0接地点测试仪操作流程

梅特勒FE30型电导率仪标准操作规程

目的:建立梅特勒FE30电导率仪标准操作规程,规范梅特勒FE30电导率的使用、维护行为。 范围:适用于梅特勒FE30电导率仪的使用、维护和保养。 依据: 责任:药分部 内容: 1.操作规程 1.1.校准设置 接通电源,打开电源开关。按设置键,当前MTC温度值闪烁,按读数键确定。当前的校准组开始闪烁,标准液组中的各个标准液开始逐个显示在屏幕上,使用上下键来选择需要的标准溶液组,并按读数键确认保存。然后按退出键,仪表退回到测量画面。 1.2.校准 将电导电极放入相应的标准溶液中,按校准键开始校准。 1.3.样品测量 将电极放入待测样品中,然后按读数开始测量,测量时小数点在闪动。显示样品的电导率值。 1.4.TDS测量 要测量总固体溶解量(TDS),请按与电导率测量相同步骤执行。只要按模式键即可在电导率、总固体溶解量之间切换。 1.5.参数设置 1.5.1 MTC温度设置 当仪表未检测到温度探头时它将自动切换为手动温度补偿模式,并显现MTC. 要设定MTC温度,按设置键,至屏幕显示MTC温度并闪烁,使用上下键来增大或减少温度值。按读数键以确认温度设置,默认值为25℃。 1.5.2设置温度补偿系数 温度设置结束,当前的标准液组开始闪烁,按2次读数键之后,温度补偿系数(%/℃)出现,可以按上下键增加或减小此系数。按读数键来确认选择设置或退出键退回测量状态。 1.5.3设置参比温度 当“Ref.T.25℃”出现闪烁时,使用上下键在25℃或20℃中选定一个温度。按读数键来确认选择设置或退出键退回测量状态。 1.5.4设置TDS因子 当TDS因子值出现并闪烁,使用上下键增加或减小此数值。按读数键来确认选择设置或退出键
