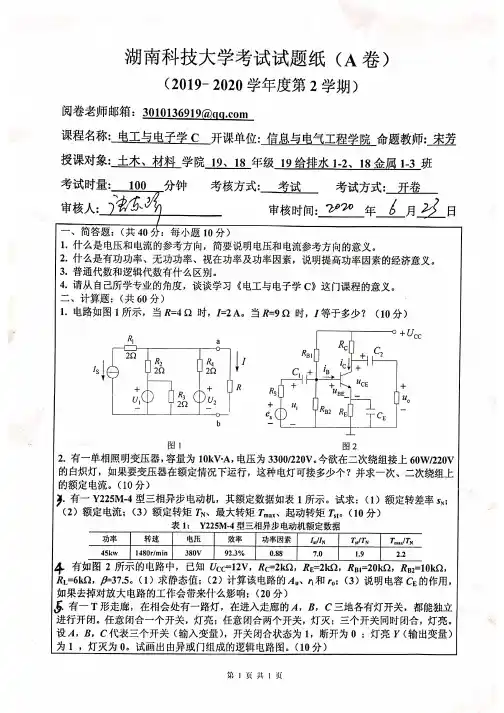

中国石油大学（北京）远程教育学院 期末考试 《电工电子学》B卷 学习中心：_______姓名：________学号：_______ 关于课程考试违规作弊的说明 1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。 2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。 3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。 试卷选题说明： 请按照学号尾数选答试卷， 学号尾号为0、1、2、3的同学做A卷 学号尾号为4、5、6的同学做B卷 学号尾号为7、8、9的同学做C卷 一、单项选择题(每小题2分，共40分) 1、理想电压源的外接电阻越大，则流过理想电压源的电流( )。 A.越大 B.越小 C.不能确定 答案：B 2、图示电路中，I S1，I S2和U S均为正值，且I S2>I S1，则供出功率的电源是( )。 U S A.电压源U S B.电流源I S2
C.电流源I S2和电压源U S 答案：B 3、已知白炽灯A和B的额定电压相等，但A的额定功率大于B的额定功率。现将A和B串联后连接在某一电源上，则白炽灯A上的电压降( )。 A.较大 B.较小 C.不确定 答案：B 4、在图示电路中，已知U＝-6V，电流I＝2A，则电阻值R为( )。 R + A.－3Ω B.2Ω C.3Ω 答案：C 5、图示电路中，A、B间等效电阻R AB为( )。 A.40Ω B.16.6Ω C.7.5Ω 答案：A 6、把图1所示的电路用图2所示的等效电压源代替，则等效电压源的参数为( )。
《电工电子技术基础》期末考试试卷 (闭卷) 一、填空题（每空1分，共40分） 1、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母 i 、 u 表示。 2、数字电路中只有 0 和 1 两个数码。 3、三相电源的中线一般是接地的，所以中线又称__地___线。三相电源三相绕组的首端引出的三根导线叫做___相__线。 4、(1011)2 = ( 11 )10。 5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能____元件，电阻是__耗能____元件。 6、为了反映功率利用率把有功功率和视在功率的比值叫功率因数。 7、正弦交流电的三要素是振幅、频率和初相。 8、实际电压源总有内阻，因此实际电压源可以用电动势与电阻串联的组合模型来等效。 9、基本门电路有与门、或门和非门。 10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。 11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。 12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。 13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。正弦交流电的三要素是指最大值、角频率、初相位。 14、工频电流的频率f= 50 Hz。 15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。 16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，I4 = 0.5 A，则I6 = 3.5 A。
17、半导体三极管是由发射极、基极、集电极三个电 极，发射结、集电结两个PN结构成。 18、三极管按其内部结构分为 NPN 和 PNP 两种类型。 19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性 较为复杂，可分为放大区外，还有截止区和饱和区。 20、二极管具有单相导电性特性。 二、单项选择题（每小题2分，共10分） 1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（ B ）。 20KΩ 20KΩ A．5V B.10V C.15V D.30V 2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的 相位关系是（ D ）。 A. 线电压超前相电压300 B. 线电压滞后相电压300 C. 线电流超前相电流300 D. 线电流滞后相电流300 3、叠加定理可以用在线性电路中不能叠加的是（ C ）。 A、电压 B、电流 C、功率 D、电动势 4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。 R i s A.变大 B. 变小 C.不变 D.不确定 5、如图所示电路，电路的电流I=（ A ）。
填空题 根据电路的作用，电路可分为两大类。一类用于实现电能的和，另一类用于进行电信号的和。 根据假定的电流方向列写电路方程求解后，如果电流为正值，则表示电流的 和相同。为了列写与电压有关的表达式，必须先假定的。 电感是一个储存的元件，当流过电感的电流增大时，磁通量增大，它储存的 也变大。电容在某一时刻的储能，只取决于该时刻的值，而与的过去变化进程无关。 电压源的一个重要特性是在任何时刻都和无关。电流源的特性是在任何时刻都和无关。 本征半导体掺入微量的三价元素形成的是半导体，其多子为。加入五价元素形成的是半导体，其多子为。 PN结具有特性 双极型晶体管有和两种类型。根据晶体管的工作状态，输出特性可分为三个区域：、、。 绝缘栅场效晶体管按导电类型可分为和两种。根据制造时是否形成导电沟道又可以分为和两种类型 戴维宁定理指出：对于外电路来说，一个线性有源二端网络可以用一个和一个的电路来等效。诺顿定理指出：对于外电路来说，一个线性有源二端网络可以用一个和一个电路来等效。 、和称为正弦量的三要素。 一阶电路的三要素是指、和。在逻辑关系中，最基本的关系是逻辑、逻辑和逻辑关系， 功能为有1出1、全0出0门电路称为门；相同出0,相异出1 功能的门电路是； 由维持自激振荡的平衡条件AF=1可以得出两个平衡条件： （1）条件，其内容为：。 （2）条件，其内容。 绝对误差是指仪表的与之间的。相对误差是指仪表的与的。
和 合称为铁损耗。 变压器的工作原理是基于 现象，主要由 和 两部分组成。变压器有 变换， 变换和 变换作用； 当Ｈ＝０时，B ＝Ｂｒ，Ｂｒ称为 。 三相异步电机的转子主要由 、 和 组成。 1、RLC 串联谐振电路谐振时，电感电压U L 和电容电压U C 的有效值 ，相位 。 RLC 串联谐振时的频率=0f ，串联谐振电路的特性阻抗为 写出下列定律或公式：AB = ； A A += 。B A += ； A A ?= 。 理想运放的开环电压放大倍数为_ _，输入电阻为_ __。输出电阻为 共模 抑制比为 。 集成运放工作时候几点结论：(1) ；（2） (3) 。 根据反馈电路与基本放大电路在输入回路连接方式不同，可分为 和 。根据反馈电路与基本放大电路在输出回路连接方式不同，可分为 和 三相异步电动机常用的启动方式有： ； 和 启动。 低压断路器按结构可分为： 和 。 热继电器是利用 效应原理，由 ， 和 三部分组成。 选择题 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ ） A 、50mA ； B 、2.5mA ； C 、250mA 。 有“220V 、100W”“220V 、25W”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ ） A 、100W 灯泡最亮； B 、25W 灯泡最亮； C 、两只灯泡一样亮。 N 型半导体是在本征半导体中加入微量的（ ）元素构成的。 A 、三价； B 、四价； C 、五价； D 、六价。 在纯净的半 导 体 中掺入三价元素的半导体称为（ ）。掺入五价元素的半导体称为 （ ）。 A 本征半导体 B P 型半导体 C N 型半导体 N 型 半 导 体 的 多 数 载 流 子 是 电 子，因 此 它 应（ ）。
一、选择题（共10题，每题2分） 1. 电路如图所示，电路中产生功率的元件是( )。 A. 仅是电压源 B. 仅是电流源 C. 电压源和电流源都产生功率 D. 确定的条件不足 2. 在RLC 串联电路中，当X L 文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持. 温州大学期末考试试卷（仿真卷） 2011~2012 学年第 1 学期 考试科目 电工电子学 试卷类型 A 卷 考试形式 闭卷 考试对象 10级本科生 题号 一 二 三 四 五 六 七 八 总分 得分 计算题（共100分） 1、放大电路如图所示, 已知U CC =12 V ，R B1=39 KΩ，R B2=11KΩ，R C =3KΩ， R L =3KΩ，R E =1KΩ，晶 体 管β=50，U BE =0.7V ，要求： (1) 计算电路的静态工作点； (2) 画 出 微 变 等 效 电 路；. (3)计算电压放大倍数u A 。 (1) V 64.2V 1211 3911 B =?+≈ U (2分) mA 1.94 1 7 .064.2=E BE B =--≈R U U I C (2分) A I I C B μβ 8.38mA .0388050 94 .1=== = (1分) ()V 24.412E C C CE =+-=R R I U (1分) (2) (2分) 得分 学院-------------------------------------- 班级---------------------------------- 姓名------------------------------------- 学号------------------------------------- 文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持. (3) Ω=++=5.983) (26) (1 300r be mA I mV E ） （β (2分) 22.76984 .03 //350//be L C -=-=-=r R R A u β (2分) 2、将下列逻辑表达式化为最简形式。 （1）C B C A AB Y ++= （2）C B AC B A Y ++= C B A C B C B A C B C B A C B A C B A 2.Y +=+?=++=++=)( 3、判断反馈类型，并确定输出电流i 0与输入电压u i 的关系。（本小 题8分） 这是一个电流并联负反馈。 (2分) 1 1R u i i = ，R 与R F 可视为并联， (1分) 0i R R R i F f +- =， (2分) 又由于f i i =1，即 01i R R R R u F i +-= (2分) 所以i F u R R R R i 10+- = (1分) 4、判断反馈类型并确定u f 与u 0的关系。（本小题4分） u f 5A C 有信0 (1分) (2分) (1分) 专业班级____________ 考生姓名：____________ 学号_______ 一．选择（20分、2分/题） 1．变压器降压使用时，能输出较大的____b_____。 A、功率 B、电流 C、电能 D、电功 2．三相异步电动机旋转磁场的旋转方向是由三相电源的 ________b_决定。 A、相位 B、相序 C、频率 D、相位角 3．电气控制线路原理图中，触头的位置是处于______a___。 A、未通电状态 B、通电状态 C、根据情况确定状 态 4．为保证机床操作者的安全，机床照明灯的电压应选 ____d_____。 A、380V B、220V C、110V D、36V以下 5．关于提高功率因数的说法，正确的是（ c ） A.在感性负载上并联电感可以提高功率因数 B.在感性负载上并联电容可以降低功率因数 C.在感性负载上并联电容可以提高功率因数 6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。 A．频率失真 B、相位失真 C、波形过零时出现的失真 D、幅度失真 7．稳压管的动态电阻（ b ）稳压性能越好。 A、越大 B、越小 C、较合适 D、不一定 8．运算放大器电路如图所示，该电路中反馈类型为( )。a (A) 串联电压负反馈(B) 串联电流负反馈 (C) 并联电压负反馈(D) 并联电流负反馈 －＋∞ + u O u i 9．单稳态触发器的输出状态有（ a） A、一个稳态、一个暂态 B、两个稳态 C、只有一个稳态 D、没有稳态 10．一个8选1多路选择器，输入地址有 c 。 A、2位 B、3位 C、4位 D、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V，U S2 ＝6V，R 1 =12Ω，R 2 ＝6 Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3 中的电流I 3 。(10分) a I 一、选择题。 1、由555集成定时器构成的多谐振荡器的功能是（ ）。 （a ）输出一定频率的矩形波 （b ）将变化缓慢的信号变为矩形波 （c ）输出一定频率的正弦波 2、自激正弦振荡器是用来产生一定频率和幅度的正弦信号的装置，此装置之所 以能输出信号是因为（ ）。 （a ）有外加输入信号 （b ）满足了自激振荡条件 （c ）先施加输入信号激励振荡起来，后去掉输入信号 3、整流电路中，设整流电流平均值为I o ，则流过每只二极管的电流平均值I D =I o 的电路是（ ）。 （a ）单相桥式整流电路 （b ）单相半波整流电路 （c ）单相全波整流电路 4、在二极管桥式整流电容滤波电路中，若有一个二极管接反，将造成（ ）。 （a ）半波整流 （b ）短路、损坏元件 （c ）断路、不能工作 5、时序逻辑电路与组合逻辑电路的主要区别是（ ）。 （a ）时序电路只能计数，而组合电路只能寄存 （b ）时序电路没有记忆功能，组合电路则有 （c ）时序电路具有记忆功能，组合电路则没有 6、振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的 （ ）。 （a ）选频环节 （b ）正反馈环节 （c ）基本放大电路环节 7、N 型半导体的多数载流子是电子，因此它应（ ）。 （a ）带负电 （b ）带正电 （c ）不带电 8、仅具有置“0”和置“1”功能的触发器是（ ）。 （a ）基本RS 触发器 （b ）可控RS 触发器 （c ）D 触发器 （d ）JK 触发 器 9、已知逻辑状态表如下，则输出Y 的逻辑式为（ ）。 （a ）BC A Y += （b ）BC A Y += （c ）C B A Y += 10（a ）集电极 （b ）发射极 （c ）基极 11、一个正弦波振荡器的开环电压放大倍数为A u ，反馈系数为F ，能够稳定振荡 的幅值条件是（ ）。 （a ）1u >F A （b ）1u 《电工电子技术》期末测验试卷 班级：_________________ 姓名: 得分：___________________ 一、填空题：（每题3分，共12题，合计_36_分） 1、用国家统一规定的图形符号画成的电路模型图称为电路图，它只反映电路中电气方面相互联系的实际情况，便于对电路进行分析和计算。 2、在实际应用中，按电路结构的不同分为 _简单电路和_复杂电路。凡是能运用电阻串联或电阻并联的特点进行简化，然后运用殴姆定律求解的电路为—简单电路；否则，就是复杂电路。 3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称节点电流________ 定律，它的数学表达式为 1 2入1出。假若注入节点A的电流为5A和一6A,则流出节点的电流 I 出=-1 A 。 4、电路中常用的四个主要的物理量分别是电压、电流、电位、电动势。 它们的代表符号分别是I 、U 、V 和E ; 5、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来， 最基本的连接方式是串联、并联、混联。 6、描述磁场的四个主要物理量是：磁通、磁感应强度、磁导率和磁场强度； 它们的代表符号分别是①、E 、U 和H ; 7、电磁力F的大小与导体中电流I的大小成正比，与导体在磁场中的有效长度L及 导体所在位置的磁感应强度B成正比，即表达式为： F = BIL ,其单位为：牛顿。 8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压、交流电流和交流电动势，统称交流电。而随时间按正弦规律变化的交流电称为正弦交流电。 9、有效值（或最大值）、频率（或周期、角频率）和初相位是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。 10、已知一正弦交流电压为U=220..、2 sin（314t+45v，该电压最大值为—220 2卫，角频率 为314 rad/s, 初相位为—45 _、频率是50 Hz周期是 _匚。 11、我国生产和生活所用交流电（即市电）电压为220 V 。其有效值为220 V,最大值为―匕，工作频率f = 50 Hz，周期为T=，其角速度3= 314 rad/s，在1秒钟内电流的方向变化是50. 次。 12、在正弦电路中，用小写字母如i、u等表示瞬时值，用大写字母如I、U等表示_有效值 二、选择题：（每小题2分，共_2^_分） 1有一根阻值为1?的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为（D） A、1? B、3? C、6? D 9? 2试计算长度为100m横截面积为的铝导线在常温20r时（备注：20r时，铝的电电阻率p =x 10-8Q .m）的电阻值是多少（B ）。 A、1Q; B 、Q; C 、Q; D 、25Qo 《电工电子学》 练习题 班级 学号 工业大学 二零一四年 第1章 电路的基本概念 1. 1 图中，五个元件代表电源或负载。电压和电流的参考方向如图所示。通过测量得知： A 41-=I ，A 62=I ，A 103=I ，V 1401=U ，V 902-=U ，V 603=U ， V 804-=U ， V 305=U ，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载？ 题1.1的电路 1.2 一电器的额定功率W 1N =P ，额定电压V 100N =U 。今要接到V 200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。 （1） 电阻值ΩK 5，额定功率2W ； （2） 电阻值ΩK 10，额定功率W 5.0； （3） 电阻值ΩK 20，额定功率W 25.0； （4） 电阻值ΩK 10，额定功率W 2。 1.3 有一直流电源，其额定功率W 200N =P ，额定电压V 50N =U ，阻Ω=5.00R ，负载电阻 R 可以调节，其电路如图所示。试求 （1） 额定工作状态下的电流及负载电阻； （2） 开路状态下的电源端电压； （3） 电源短路状态下的电流。 1.4 在图示电路中，已知V 101=U ，V 41=E ，V 22=E ，Ω=41R ，Ω=22R ， Ω=53R ， 1、2两点间处于开路状态，试计算开路电压2U 。 题1.4的电路 1.5 求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。 题1.5的电路 1.6 求图示电路中A点的电位。 题1.6的电路 电工学期末考试试题 4. 已知 u =220 Jsin （314t - 135 V ，则有效值 U = _____ V ，周期 T 二 _______ s ，初相位二 ______ t = 0.01s 时，u 二 ____ V o 5. 已知变压器的变比为4:1，测得次绕组中的电流l 2=4A ，则原绕组中的电流h 二 ____________ A o 6. 一台三相异步电动机，定子电压的频率为 f^50H Z ，极对数p=1，转差率s = 0.015。则同步转 速n 0二 ________ r /min ,转子转速 n 二 ___ r /min ，转子电流频率 f 2二 _______ H Z 。 、选择题（每题2分，共20 分） 1. 电路如图4所示，其KVL 方程正确的是（ ） 2. 图5所示电路中U AB 为（ ）V 3. 电路如图6所示，叙述正确的是（ ） A. 电流源吸收功率，电压源发出功率 C.电流源发出功率，电压源吸收功率一、填空题 1.电路如图 （每空2分，共24分） 1所示，U ab b J Q — 5V - 图1 2.各支路电流如图2所示, 3.各电阻值如图3所示，则端口等效电阻R ab - Q o A. U S RI U =0 B. Us RI -U =0 C. U s -RI U =0 D. U s - RI -U =0 B. 1.5 C. 2 D. 2.5 + O ------- 10V C )( )5/ A — 5Q — 1QQ | B Q B.电流源和电压源都吸收功率 D.电流源和电压源都发出功率 A. 1.25 21' 1 图5 10V 一、填空 第一章 1、根据电路的作用可将电路分为两类：（用于实现电能传输和转换的电路）、（用于进行电信号的传递和处理的电路）。 电力电路主要用来实现（ 电能的 ）的传输与转换，也称为强电电路；扩音机电路主要用来进行（ 信号 ）传递和处理，通常也称为（ 弱电）电路。 2、将电能转换为其他形式能量的元器件或设备统称为（负载），这类电路一般包括（电源）、（负载）和（连接导线）三个基本组成部分．还常接有开关、测量仪表等。 3、（ ）是电流的通路，它是为了某种需要由某些电工、电子器件或设备组合而成的，包括:( )、( )和导线、开关等。 4、电压是指（电路中两点间的电位差），它的方向是从（高电位指向低电位），是电位降低的方向。 5、 最大整流电流指二极管长期工作时允许通过的最大正向平均电流，二极管使用时流过的正向平均电流不应超过此值。 6、 在电路中分析计算时，电流、电压的实际方向有时难以确定，为此可预先假定一个电流方向，此方向称为（参考方向）或称为正方向 。 7、 常用电路元件包括（电阻 ）、（电感 ）、（电容 ）和晶体三极管等 8、PN 结具有（单向导电性）的特性，即导通时呈现的电阻很( 低或小 或趋向于零)。 在PN 结上加（ ）电压时，PN 结电阻很低，正向电流较大，PN 结处于（ ）状态；加反向电压时，PN 结电阻很高，反向电流很小，PN 结处于（ ）状态。 9、如图8所示，设二极管为理想元件，二极管处于（ ）状态，管子两端的电压是 （ ）， 中的电流是 （ ）。 10、 方程U/I=R 只适用于R 中U 、I 参考方向一致的情况； 欧姆定律表达式含有正负号，当U 、I 参考方向（ ）时为正，否则为负。 11、 晶体管具有电流放大作用的外部条件：（ ），（ ） 12、如右图12，输出的稳压值为:（ ） （注意电源极性） 13、电路主要有（ ）、 （ ）和中间环节等部分组成。其 中（ ）是供应电能的设备，如 发电厂、电池；负载 是取用电能的设备，如电灯、电机等；中间环节是连接电源和负载的部分，起传输和分配电能的作用，如变压器、输电线等。 第二章 1、在感抗为X L =50欧姆的纯电感电路两端加上正弦交流电电压u=20sin （100πt+600）伏，通过它的瞬时电流值函数式为：（ ） 2、任何电气设备的电压、电流和功率都有一定的限额，即（ ）。 3、当求解对象为某一支路的电压或电流时，可将所求支路以外的电路，用一个 9V 图8 4V Ω 5 图12 － R － 5V V i V o 6V ＋ ＋ 中博职校 2011-20 12学年第一学期 《电工电子技术基础》期末测验试卷 班级：姓名：得分： 一、填空题：（每题 3 分，共 12 题，合计 33 分） 1、用国家统一规定的图形符号画成的电路模型图称为电路图，它只反映电路中电气方面相互联系的实际情况，便于对电路进行分析和计算。 2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来， 最基本的连接方式是串联、并联、混联。 3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称节点电流定律，它 的数学表达式为I 入I出 。假若注入节点 A 的电流为 5A 和－ 6A ，则流出节点的电 流I出=-1A 。 4、电路中常用的四个主要的物理量分别是电压、电流、电位、电动势。它们的代表符号分别是I、U 、V 和 E ； 5、在实际应用中，按电路结构的不同分为简单电路和复杂电路。凡是能运用电阻串联或电阻并联的特点进行简化，然后运用殴姆定律求解的电路为简单电路；否则，就是复杂电路。 6、描述磁场的四个主要物理量是：磁通、磁感应强度、磁导率和磁场强度；它们的代表符号分别是Φ、Ｂ、Ｕ和Η； 、电磁力 F 的大小与导体中电流I 的大小成正比，与导体在磁场中的有效长度L 及 7 导体所在位置的磁感应强度 B 成正比，即表达式为：F=BIL , 其单位为：牛顿。 8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压、交流电流和交流电动势，统称交流电。而随时间按正弦规律变化的交流电称为正弦交流电。 9、有效值（或最大值）、频率（或周期、角频率）和初相位是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。 ° 10、已知一正弦交流电压为u=220 2 sin(314t+45 )V，该电压最大值为220 2V，角频率为314 rad/s, 初相位为45°、频率是50 Hz 周期是0.02 s 。 11、我国生产和生活所用交流电（即市电）电压为220 V 。其有效值为220 V, 最大值为311.8 V ，工作频率 f ＝ __50 __Hz ，周期为T＝ ___0.02___s ，其角速度ω＝__314___rad/s ，在 1 秒钟内电流的方向变化是__50___次。 二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题 1 分，共 20 分1、电路处于 开路状态时，电路中既没有电流，也没有电压。（×） 2、理想的电压源和理想的电流源是不能进行等效变换。（√ ） 电工电子学考试题及答 案答案 TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】 一、填空题 1．任何一个完整的电路都必须由（ 电源 ）、（ 负载 ）、（ 连接部分 ）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。 2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。 3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（ 频率 ）成正比，容抗与（ 频率 ）成反比。 4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆 ），电路为（ 容性 ）性电路，电路的有功功率为（ 750W ），无功功率为（ -1000Var ）。 5．在RLC 串联电路中，发生谐振的条件是（ C L X X ），此时电路中的（阻抗 ）达到最小，（ 电流 ）达到最大，如果设 R = 1 Ω，L = 10 –3 H ，C = 10 –5F ，则电路的谐振角频率为（ 104 rad/s ），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（ j100V ）和（ -j100V ），因此串联谐振又称为（ 电压 ）谐振。 《电工电子技术》期末测验试卷 班级： 姓名： 得分： 一、填空题：（每题3分，共12题，合计 36 分） 1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。 2、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。 3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。 4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。 它们的代表符号分别是 I 、 U 、 V 和 E ； 5、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。 6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ； 7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。 8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。而随时间按正弦规律变化的交流电称为 正弦交流电 。 9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。 10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为 220，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 s 。 11、我国生产和生活所用交流电（即市电）电压为 220 V 。其有效值为 220 V,最大值为 V ，工作频率f ＝__50 __Hz ，周期为T ＝，其角速度ω＝__314___rad/s ，在1秒钟内电流的方向变化是__50___次。 12、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 二、选择题：（每小题2分，共 24 分） 1、有一根阻值为1的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为（D ） A 、1 B 、3 C 、6 D 、9 2、试计算长度为100m ，横截面积为的铝导线在常温20℃时(备注：20℃时，铝的电 电阻率ρ=×10-8 Ω.m)的电阻值是多少（ B ）。 ∑∑=出入I I 一、填空题（本题共5道小题，每空3分，共18分） 1、在图1所示电路中，当开关S闭合时，A点电位V A＝（）V；当开关断开时A点电位V A＝（）V。 分析查看答案 分析：电路如图1所示，A点的电位和B点电位相同，则当开关闭合时A点的电位为0；当开关断开时，整个电路处于开路状态，两个电阻上没有电流，所示A点的电位为－6V。 答案：0 －6 2、在图2所示电路中，开路电压U ab＝（）V。 分析查看答案 分析：原电路中2A电流源和5V电压源并联，则原电路可等效为如图2所示的电路，而电路处于开路状态，则U ab=5V。 答案：5 3、在图3所示电路中，若电流表A1、A2、A3的读数均为5A，则电流表A0的读数为（）A。 分析查看答案 分析：画出电路中各元件电压电流的相量图如图3所示，并且已知I L=I C，则，所以电流表A0的读数为5A。 答案：5 4、一对称三相电路，Y形连接，若相电压V，线电流A，则三相电路的 =（）。 分析查看答案 分析：对于Y形连接的三相电路，相线电流相等，且相电压与相电流的夹角为，所以＝。 答案： 5、在图4所示电路中，在换路前电路已经处于稳定状态，当t＝0时，开关闭合，则u c的初始值u c(0+)＝（）V。 查看答案 答案：0 二、单项选择（每题2分，共12分） 1、电路如图所示，参数选择合理，若要满足振荡的相应条件，其正确的接法是（）。 A. 1与3相接，2与4相接 B. 1与4相接，2与3相接 C. 1与3相接，2与5相接 查看答案 答案：A 2、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同 ( f 1> f 2) 的两电源下，此时线圈的磁通Φ1和Φ2关系是（）。 A. Φ1> Φ2 B.Φ1<Φ2 C.Φ1= Φ2 分析查看答案 分析：由U=4.44f NΦm得当电源电压不变，频率满足f 1> f 2时，线圈的磁通Φ1＜Φ2。 答案：B 3、某理想变压器的变比K = 10，其副边负载的电阻R L= 8 Ω。若将此负载电阻折算到原边，其阻值 为（）。 A. 80 Ω B. 800 Ω C. 0.8 Ω 分析查看答案 分析：根据＝R L＝800Ω。 答案：B 4、旋转磁场的转速n1与极对数p和电源频率f 的关系是（）。 A. B. C. 查看答案 答案：A 《电工电子技术基础期末考试试题》--------A 班级： 姓名： 得分： 一、填空（每空一分 共十分)： 1、若交流电i=1023Sin （314t+30o）A 其最大值 有效值 初相位 角频率 频率 周期 相位 。 2、如果把P 型半导体和N 型半导体通过一定的方法结合起来，在两者的 处，就会形成一层很薄的 称之为 。 二、判断（每题一分 共十五分）： 1、1秒钟内交流电有100次达到最大值（ 在我国 ）。 （ ） 2、晶闸管单向导通，门极阻断。 ( ) 3、 感抗X l =ωL; 容抗Xc=1/(ωc)。 （ ） 4、交流电的阻抗Z=)(2 2Xc Xl R -+ （ ） 5、一般情况下，三相负载不对称时，P 总=Pu+Pv+Pw 。 ( ) 6、导电能力介于导体与绝缘体之间的物质称为PN 结 。 ( ) 7、导电性能不断提高的物质称为导体 。 （ ） 8、cos Φ反应了负载中的有功功率所占电源输出功率的比例，定义为功率因数 。 （ ） 9、二极管的主要参数为最大整流电流Im>I 工作、最高反向工作电压 Urm ≥U 工作，并且Urm 为Uz/2~Uz/3 。 ( ） 10 稳压二极管的接法为正端接被稳压器件的负极，负端接正极。 （ ） 11、电容滤波原理是利用大电容充电快、放点慢的特性，使定向脉动成分峰尖变钝，波动减 小 ，衰减变缓实现滤波的。 （ ） 12、桥式整流电路可将交流电正、反向都过滤成同一方向的脉动成分。 （ ） 13、电容滤波的接法是在整流后负载的两端正向并联电容器。 （ ） 14、二极管外加反向电压超过一定数值后，反向电流猛增，反向击穿 。 （ ） 15、三极管电流放大作用的条件是发射结正偏，集电结反偏。 （ ） 三、作图题 1、画出三相交流电动势的向量图。（七分） 2、、画出一个单相桥式整流电路图，并对负载电容滤波。（十分） 四、简答题 1、二极管、晶闸管的特性各如何？（十分） 2、写出三相交流负载星形及三角形联接时线电压与相电压、线电流与相电流. 的关系。（八分） 五、综合题（十分） 画一个三相桥式整流电路图，并分析当负载两端为同向电流，而电源的 a(+)b(-); a(+)c(-); b(+)a(-); b(+)c(-); c(+)a(-); c(+)b(-) .时电流流向。 六、选择题（每题一分 共三十分） 1、单相交流电路中，纯电阻电路情况下，电流与电压的关系为（ ）。 A ：同频率、同相位； B ：同频率、不同相位； C ：不同频率、同相位； D ：不同频率、相位。 成绩统计表 请将选择题答案填入下表： 选择（20分、2分/题） 1?变压器降压使用时，能输出较大的 _________ 。 A、功率 B、电流 C、电能 D、电功 2.三相异步电动机旋转磁场的旋转方向是由三相电源的 _________ 定。 A、相位 B、相序 C、频率 D、相位角 3?电气控制线路原理图中，触头的位置是处于__________ 。 A、未通电状态 B、通电状态 C、根据情况确定状态 4._______________________________________________ 为保证机床操作者的安全，机床照明灯的电压应选_______________ 。 A、380V B、220V C、110V D、36V 以下 5.关于提高功率因数的说法，正确的是（） A.在感性负载上并联电感可以提高功率因数 B.在感性负载上并联电容可以降低功率因数 C.在感性负载上并联电容可以提高功率因数 6 ?乙类互补对称式功放电路，其输出波形的交越失真是指（）。 A .频率失真B、相位失真C、波形过零时出现的失真D、幅度失真 7.稳压管的动态电阻（）稳压性能越好。 A、越大 B、越小 C、较合适 D、不一定 8 .运算放大器电路如图所示，该电路中反馈类型为（）° （A）串联电压负反馈（B）串联电流负反馈 （C）并联电压负反馈（D）并联电流负反馈 9.单稳态触发器的输出状态有（ A、一个稳态、一个暂态 C、只有一个稳态 10. 一个8选1多路选择器，输入地址有____ 。 A、2位 B、3位 C、4位 D、8位 二、计算题（70分） 1.已知图5 所示电路中U Si=24V, U S2= 6V, R i=12Q, F2 = 6Q ,R a=2 Q,试用戴维宁定理求流过电阻R中的电流I3。（10分） J n r E I3 — J L + l-l ()SI ( h ____ * )% !■ ------------ J . ■ ■ J -ui ） B、两个稳态 D、没有稳态 、填空题 1 .任何一个完整的电路都必须由（电源）、（负载）、（连接部分）三个基本部分组成，电路的作用是对电能进行（传输）和（转换），对电信号进行（传递）和（处理），电源或信号源产生的电压和电流称为（激励），相应在电路元件上产生的电压和电流称为（响应）。 2. 在电路分析中规定（正电荷，的运动方向为电流的实际方向。在直流电路 中,电源的工作状态有3种，分别为（有载）、（开路）和（短路）。 3. 在正弦交流电路中，（频率（周期））、（幅值）和（初相位）称为正弦量的三要素。（电感，元件和（电容，元件称为动态元件，感抗与（频率）成正比，容抗与（频率，成反比。 4. 在RLC串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分 别是（阻抗，三角形、（电压，三角形和（功率）三角形。如果已知RLC串联电路的电流有效值为5A，电阻为30Q,感抗为40Q ,容抗为80Q，则电路复阻抗的模为（50欧姆），电路为（容性）性电路，电路的有功功率为（750W ），无功功率为（-1000Var ）。 5?在RLC串联电路中，发生谐振的条件是（X L=X C），此时电路中的（阻抗，达到最小，（电流，达到最大，如果设R = 1 Q，L = 10 -H，C = 10 临F,则电路的谐振角频率为（104 rad/s ），电路的品质因素Q为（10 ），如果在电路加上10 V的电压源，此时电感和电容二端的电压分别为（j100V ）和（-j100V ），因此串联谐振又称为（电压）谐振。 6.在三相交流电路中，负载为星形连接时，线电压与相电压的关系是 （U| =€3U p ），线电流和相电流的关系是（l| = l p），线电压和相电压的相位 《电工电子学》期末考试试卷A（闭卷）班级：姓名：学号：分数： 1、把图1 所示的电路改为图2 的电路，其负载电流I1 和I2 将( )。 (a) 增大(b) 不变(c) 减小 2、图示电路中，I S1，I S2 和U S 均为正值，且 I S2 >I S1 ，则供出功率的电源是( )。 (a) 电压源U S(b) 电流源I S2(c) 电流源 I S2 和电压源U S 3、已知白炽灯A 和B 的额定电压相等，但 A 的额定功率大于 B 的额定功率。现将A 和B 串联后连接在某一电源上，则白炽灯 A 上的电压降( )。 (a) 较大(b) 较小(c) 不确定 4、电路及其对应的欧姆定律表达式分别如图1、图2、图 3 所示，表达式错误的是( )。 (a) 图1 (b) 图2 (c) 图3 5、在额定功率和额定电压分别为下列规格的电灯泡中，电阻最大的是( )。 (a) 100 W，220 V (b) 100 W ，110 V (c) 60 W ，220 V 6、图示电路中，已知：U S =10 V，I S = 4 A，则 A 点的电位V A 是( )。 (a) -0.8 V (b) 0.8 V (c) 8.8 V 7、在图示电路中，若电路为零状态，开关S在t = 0 瞬间闭合，则i()0 =( )。 + (a) 3 A (b) 2 A (c) 1 A 8、图示正弦交流电路中，R = X L = 10 Ω，欲使电路的功率因数λ= 1，则X C为( )。 (a) 10 Ω(b) 7.07 Ω(c) 20 Ω 9、图示正弦交流电路中，Z = ( 40 + j 30 ) Ω，X C = 10 Ω，有效值U2 = 200 V，则总电压有效值U为( )。 (a) 178.9 V (b) 226 V (c) 120 V 10、图示电路中，u = 90 sin ( ωt + 140? ) V，电流 i = 3 sin ( ωt －10?) A，则负载的等效复阻抗Z 为( )。 (a) 30150 ∠?Ω(c) 25.98 －j 15 Ω∠?Ω(b) 3030 11、电路如图所示，设全部二极管均为理想元件，当输入电压u i =10sinωt V时，输出电压最大值为+10V 的电路是图（）。 12、如图下所示电路中，D Z1和D Z2为稳压二极管，其温州大学期末考试试卷(电工电子学)(含答案)
