钢筋平法计算手册
第一章钢筋计算相关知识

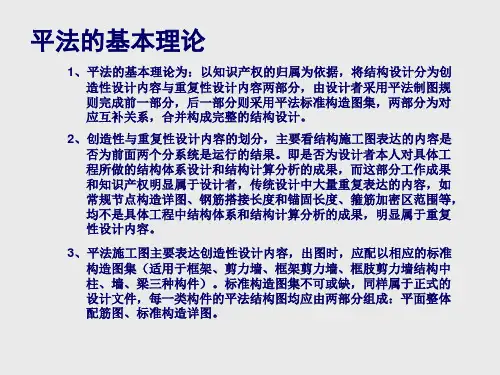

一、“平法”基本原理
“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：
基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；
2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；
3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理
1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；
2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；
3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理
我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1）
（图1）
四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002
注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋
五、混凝土结构的抗震等级――GB50010-2002
注：
1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；
2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；
3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；
4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
六、混凝土保护层
纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的
注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm.
七、受拉钢筋抗震锚固长度laE――03G101-1P34
八、纵向受拉钢筋绑扎搭接长度l lE、l l――03G101-1P34
九、钢筋混凝土结构伸缩缝最大间距(m)――GB50010-2002
注：
1、装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；
2、框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；
3、当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
4、现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m。
十、现浇钢筋混凝土房屋适用的最大高度(m)――GB50010-2002
注：
1、房屋高度指室外地面到主要屋面板板顶高度(不考虑局部突出屋顶部分)；
2、框架-核心筒结构指周边稀柱框架与核心筒组成的结构；
3、部分框支剪力墙结构指首层或底部两层为框架和落地剪力墙组成的框支剪力墙结构；
4、甲类建筑应按本地区的设防烈度提高一度确定房屋最大高度，9度设防烈度时应专门研究；乙、丙类建筑应按本地区的设防烈度确定房屋最大高度；
5、超过表内高度的房屋结构，应按有关标准进行设计，采取有效的加强措施。
十一、符号说明
第二章框架柱钢筋计算一、“平法”柱的标注方法
现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。二、基础插筋的计算
（图2）（图3）
弯钩长度a的取值表：
三、柱根的判断（03G101－1P41、GB50010-2002 P178）
底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm 的高度范围内加密箍筋。（图6）
（图6）
注：
1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面；
2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；
3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。
四、地下室纵筋计算
五、首层纵筋计算
（图7）
六、中间层纵筋计算
七、顶层纵筋计算
（图8）
（图9）
八、箍筋计算
注：其余箍筋长度计算就不一一列举了，可参见上述箍筋长度公式进行计算 常见的箍筋组合型式有：非符合箍筋（图10）和符合箍筋（图11）
（图10）
（图11）
（图13）九、柱变截面处理
（图14）（图15）（图16）（图17）
第三章剪力墙钢筋计算
在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）
1、剪力墙需要计算哪些钢筋？
剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算
（图19）（图20）
（图21） （图22）
（图26）
二、墙身水平筋计算
（图27
）
三、墙身拉筋计算
（图28）（图29）（图30）四、暗柱钢筋计算
剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P1
2、18、49、50）
由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖
向筋。（03G101-1P48）。
入门钢筋识图 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度 laE：抗震构件的钢筋锚固长度 bw：剪力墙的厚度 bf：转角处的暗柱的厚度 ln：梁的净跨度 llE：钢筋的搭接长度 hc：支座的净宽度 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按 360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw 和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 各类结构构件名称代码： 1、柱 KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 2、剪力墙 （1）墙柱 YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱 （2）墙身 Q-剪力墙 （3）墙梁 LL-连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G） LL（JG）连梁（有交叉钢筋）（03G）
对于钢筋平法施工的讲解
对于钢筋平法施工的讲解 相信大家都知道陈青来教授吧，他是山东大学教授，是钢筋平法创始人，下面是他对于钢筋平法施工的讲解，看看吧，会对大家有所帮助~ 一、平法制图规则与构造要点 1)、要点一：结构与构件，整体与部分的关系问题 2)、要点二：结构的刚度问题 3)、要点三：结构各类构件的连接关系（支座）问题 4)、要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于标准化内容 通用值引出来，一起标注，不一样的在图上标注。原位标注优先,有重合取其大值 我国的规范是构件的规范，只有在抗震的角度能够体现。 首先要明白谁是谁的支座。施工人员要搞清楚。基础是柱和墙的支座，柱是梁的支座，柱梁是板支柱。只有往支座锚固。不是支座只存在连接不存在锚固。 柱只有往基础内锚固，从一层到顶层是一个整体，与梁没有关系。 柱根到柱顶是整体，柱与墙增大箍筋为了施工。梁以柱为支座，梁的箍筋从柱边，梁上部筋贯通支座，下部往柱内锚固。 板以梁为支座，板筋以梁边布筋。 有一个50是为了抗剪。是针对支座说的 剪力墙在暗柱边多远。由于暗柱不是剪力墙的支座，因此就没有50的限制，只要满足间距就行。基础连梁与柱没有关系，是基础做为支座，如果基础是双层配筋，按基础边，如果是单层配筋，不能从基础边锚，一个整体贯串，进来后往下斜的问题。支座只进纵筋，不进横向钢筋，如果进横向钢筋只起固定作用。 二、平法规则与构造应用要点解析
1)、基础主梁，箍筋是贯通的，梁是柱的支座。存在纵筋的连接。 2)、箍筋是大箍套小箍，这样重复的筋最小，如四肢箍筋，用两个一样大小的相套，在抗震与非抗震都可以，但抗钮就不行了。抗钮只与最外箍筋有关。 3)、大箍内加接筋是最好的。 4)、柱的施工缝在梁底50至100，抗震问题没考虑，国外是整体或在柱的中部。这个问题是一定得解决。 5)、基础梁如果小于柱，就存在加液梁问题，就是把柱包住。来实现基础梁做为支座。 6)、柱在基础梁内锚固，如果小于500且不少于两道矩形封闭箍筋（非得合箍），主要是防止钢筋偏移。柱在基础内的弯最小要大于150 7)、柱中部搭接区加密是为了增加砼的粘结。在柱两端的是为了抗震，主要是为了强柱弱梁。8)、基础板的第一根筋为基础的边的1/2的板间距 9)、基础次梁以基础主梁为支座，次梁的箍筋从主梁边50mm开始。 10)、凡时承柱的为基础主梁，与柱不连接的就为次梁，有些次梁与主梁一样高也是次梁。楼板内应注意的事项 1、楼板从梁主筋内扎进来，板下部筋进入梁大于5d，但至少到梁中线。板上部钢筋与梁平行的筋按梁角筋为1/2板筋间距。 4、楼板与非框架梁下部钢筋在支座处一定是受压的。 5、非接触搭接：两根钢筋间距要大于等于30+d，小于0.2Ll及150的最小者，两个搭接之间的间距得大于0.3Ll。两个钢筋要弯起是1：12。 6、板的负筋在梁的角筋内 7、板悬挑板要折回来5d。并不是直弯。主要为了装修改造用。悬挑板与栏板在一起，在栏板内也是5d。 8、放射筋的问题：梁的箍筋问题，在放射筋范围内箍筋可以斜放。这样放射筋插空可以完成。 9、在两面悬挑板钢筋打架的问题，在楼板内做了钢筋相互关系的构造。
钢筋平法施工的详解 一、平法制图规则与构造要点 1)、要点一：结构与构件,整体与部分的关系问题 2)、要点二：结构的刚度问题 3)、要点三：结构各类构件的连接关系（支座）问题 4)、要点四：平法设计规则要点——1、注写方式与截面方式相结合； 2、集中注写与原位标注相结合； 3、特殊构造不属于标准化内容 通用值引出来,一起标注,不一样的在图上标注.原位标注优先,有重合取其大值 我国的规范是构件的规范,只有在抗震的角度能够体现. 首先要明白谁是谁的支座.施工人员要搞清楚.基础是柱和墙的支座,柱是梁的支座,柱梁是板支柱.只有往支座锚固.不是支座只存在连接不存在锚固. 柱只有往基础内锚固,从一层到顶层是一个整体,与梁没有关系. 柱根到柱顶是整体,柱与墙增大箍筋为了施工. 梁以柱为支座,梁的箍筋从柱边,梁上部筋贯通支座,下部往柱内锚固.板以梁为支座,板筋以梁边布筋. 有一个50是为了抗剪.是针对支座说的 剪力墙在暗柱边多远.由于暗柱不是剪力墙的支座,因此就没有50的限制,只要满足间距就行.基础连梁与柱没有关系,是基础做为支座,如果基础是双层配筋,按基础边,如果是单层配筋,不能从基础边锚,一个整体贯串,进来后往下斜的问题.支座只进纵筋,不进横向钢筋,如果进横向钢筋只起固定作用. 二、平法规则与构造应用要点解析 1)、基础主梁,箍筋是贯通的,梁是柱的支座.存在纵筋的连接. 2)、箍筋是大箍套小箍,这样重复的筋最小,如四肢箍筋,用两个一样大小的相套,在抗震与非抗震都可以,但抗钮就不行了.抗钮只与最外箍筋有关. 3)、大箍内加接筋是最好的. 4)、柱的施工缝在梁底50至100,抗震问题没考虑,国外是整体或在柱的中部.这个问题是一定得解决. 5)、基础梁如果小于柱,就存在加液梁问题,就是把柱包住.来实现基础
钢筋平法识图的认识总结 本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。 一、梁平法两种标注： 1.集中标注 （1）梁编号：类型代号、序号、跨数、有无悬挑代号。 （2）梁截面尺寸。当为等截面梁时, 用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。即为b×h1/h2。 （3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间 距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将 肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构 造详图。如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为 100mm，非加密区间距为200mm，均为四肢箍。 2、原位标注 （1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。如：6φ25 4/2： 上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部 纵筋写在前面。中间支座两边的上部纵筋不同时, 须在支座两边分别标注； 相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。 （2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。 梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁 下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而 下分开。如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。全部伸入支座； 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵
《力学》是学习《平法》的基础知识，只有掌握了力学，才能理解平法为什么要那么做。比方说梁的钢筋，为什么上部钢筋只能在梁跨中搭接？而下部钢筋就只能在支座旁边三分之一跨的长度围搭接？如果不知道原理，不多问一个“为什么”，就不能真正说“懂”。 1.梁的上下部钢筋搭接位置原理 首先我们来看一下梁最基本的一种破坏时的情形。 一根梁，两端都有支座（等于在柱子上），我们在中间施加压力，想想会出现什么情况呢？如果你知道答案是梁最终会断裂，那么，想想裂缝最先出现在什么地方呢？ 很明显，梁的下部会最先出现裂缝。力学实验证明，下部钢筋会断，上部钢筋会在中部被挤压成“灯笼”。
请看下面的力学示意图。
可以想象，假如梁的下部钢筋在跨中处搭接，结果会是怎么样？结果一定是在跨中搭接，受到梁部最大的拉力，of course 容易断裂了！ 可以引出《平法》中那些经验做法： ①梁上部要有支座负筋，并且通常伸入支座三分之一跨长 ②梁的上部钢筋要在跨 中搭接；下部钢筋要在支 座两边三分之一跨长处 搭接。 ③支座的两端往往需要 箍筋加密（抗震加密） 2.锚固、搭接的力学原理 在理想情况下，钢筋当然是能不需要搭接最好，就像混凝土能最好一次性浇筑一样，一个整体总会比两个结合的力要强。但因为混凝土有水化热等等原因，并不能一次性把整栋大楼浇筑好；钢筋因为生产、运输等原因，并不能长到刚刚好的长度。所以规的市场里，钢筋一般是9米，或12米的规格。这是从市场层面解释为什么要有搭接。 我们想想为什么需要锚固？把一个小木块架在墙上，或者用铁钉钉在墙上，结果是不同的吧？用铁钉当然比单纯架在墙上更能稳固木块，问题是：铁钉要多长才能做到固定木块，又不浪费呢？ 力学上有专门的计算公式，需要根据钢筋的直径、表面粗糙程度、受力大小等，计算出锚固的长度。简单说，该计算公式的原理就是找
钢筋平法计算手册 第一章钢筋计算相关知识 一、“平法”基本原理 “平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成： 基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。 1、层次性：基础→柱、墙→梁→板，均为完整的子系统； 2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联； 3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。 二、“平法”应用原理 1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计； 2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分； 3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。 正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。 三、钢筋计算原理 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1） （图1）
四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002 注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋 五、混凝土结构的抗震等级――GB50010-2002
注： 1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级； 2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低； 3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计； 4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。 六、混凝土保护层 纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm. 七、受拉钢筋抗震锚固长度laE――03G101-1P34
一、箍筋表示方法： ⑴ φ10100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□ 4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18表示梁腰中抗扭钢筋。
一、单项选择题（共60分，每题分） 1、柱基础插筋弯折长度a值得判断在那本图籍可以找到依据？（ C ） A、11G101-1 B、 11G101-2 C、11G101-3 2、当图纸标有：JZL1（2A）表示？（ A ） A 1号井字梁，两跨一端带悬挑 B 1号井字梁，两跨两端带悬挑 C 1号剪支梁，两跨一端带悬挑 D 1号剪支梁，两跨两端带悬挑 3、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ） A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 4、高板位筏型基础指：（ C ） A 筏板顶高出梁顶 B 梁顶高出筏板顶 C 梁顶平筏板顶 D 筏板在梁的中间 5、基础梁箍筋信息标注为：10φ12@100/φ12@200(6)表示（ B ） A 直径为12的一级钢, 从梁端向跨内,间距100设置5道, 其余间距200, 均为6支箍 B 直径为12的一级钢, 从梁端向跨内,间距100设置10道, 其余间距200, 均为6支箍 C 直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍 D 直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍 6、板块编号XB表示？（ B ） A 现浇板 B 悬挑板 C 延伸悬挑板 D 屋面现浇板 7、在任何情况下，受拉钢筋锚固长度不得小于（ A ） A 200mm B 250mmm C 300mm D 350mm 8、在任何情况下，受拉钢筋搭接长度不得小于（ C ） A 200mm B 250mmm C 300mm D 350mm 9、当纵向钢筋搭接接头百分率为50%时，纵向受拉钢筋的修正系数为：（ B ） A B 1.4 C D 10、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ） A 10d 85mm中取大值 B 10d 75mm中取大值 C 12d 85mm中取大值 D 12d 75mm中取大值 11、梁的上部钢筋第一排全部为4根通常筋，第二排全部为2根支座负筋，支座负筋长度为（ C ） A 1/5Ln+锚固 B 1/4Ln+锚固 C 1/3Ln+锚固 D 其他值 12 架力筋同支座负筋的搭接长度为：（ C ） A 15d B 12d C 150 D 250 13 当梁的腹板高度Hb于多少时必须配置构造钢筋？其间距不得大于多少？（ C ） A 450mm 250mm B 800mm 250mmm C 450mm 200mm D 800mm 200mm 14 非抗震框架梁的箍筋加密区判断条件为：（ D ） A (梁高)、50mm取大值 B 2Hb (梁高)、50mm取大值 C 500mm D 一般不设加密区 15 梁下部不伸入支座钢筋在什么位置断开（ D ） A 距支座边 B 距支座边 C 支座边 D距支座边 16 墙上起柱时，柱纵筋从墙顶向下插入墙内长度不得小于（ C ） A B D 17 梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（D ） A B D
