《数据结构》课程实验实训报告
printf("\n");
Destroy(myStack);
printf("This program is made by10273206\n"); }
2．#include
#include
#define MaxStackSize 100
typedef int DataType;
typedef struct
{
DataType stack[MaxStackSize];;
int top;
} SeqStack; /*初始化操作：*/
void StackInitiate(SeqStack *S)
/*初始化带头结点链式堆栈*/
{
S->top=0;
}
int StackNotEmpty(SeqStack S)
{
if(S.top<=0)
3．#include "stdio.h"
#include "string.h"
#include "stdlib.h"
#define MaxQueueSize 100 typedef int DataType;
typedef struct
{
DataType queue[MaxQueueSize]; int rear ;
int front;
int count;
} SeqCQueue ;
void QueueuInitiate(SeqCQueue *Q) {
Q->rear=0;
Q->front=0;
Q->count=0;
}
int QueueNotEmpty(SeqCQueue Q) {
实验二堆栈和队列 实验目的： 1.熟悉栈这种特殊线性结构的特性； 2.熟练并掌握栈在顺序存储结构和链表存储结构下的基本运算； 3.熟悉队列这种特殊线性结构的特性； 3.熟练掌握队列在链表存储结构下的基本运算。 实验原理： 堆栈顺序存储结构下的基本算法； 堆栈链式存储结构下的基本算法； 队列顺序存储结构下的基本算法；队列链式存储结构下的基本算法；实验内容： 3-18链式堆栈设计。要求 （1）用链式堆栈设计实现堆栈，堆栈的操作集合要求包括：初始化Stacklnitiate （S）, 非空否StackNotEmpty（S），入栈StackiPush（S,x）, 出栈StackPop （S,d）,取栈顶数据元素StackTop（S,d）; （2）设计一个主函数对链式堆栈进行测试。测试方法为：依次把数据元素1，2，3, 4，5 入栈，然后出栈并在屏幕上显示出栈的数据元素； （3）定义数据元素的数据类型为如下形式的结构体， Typedef struct { char taskName[10]; int taskNo; }DataType; 首先设计一个包含5个数据元素的测试数据，然后设计一个主函数对链式堆栈进行测试，测试方法为：依次吧5个数据元素入栈，然后出栈并在屏幕上显示出栈的数据元素。 3-19对顺序循环队列，常规的设计方法是使用対尾指针和对头指针，对尾指针用于指示当 前的対尾位置下标，对头指针用于指示当前的対头位置下标。现要求： （1）设计一个使用对头指针和计数器的顺序循环队列抽象数据类型，其中操作包括：初始化，入队列，出队列，取对头元素和判断队列是否为空； （2）编写一个主函数进行测试。 实验结果： 3-18 typedef struct snode { DataType data; struct snode *n ext; } LSNode; /* 初始化操作：*/
第三章栈和队列习题答案 一、基础知识题 设将整数1，2，3，4依次进栈，但只要出栈时栈非空，则可将出栈操作按任何次序夹入其中，请回答下述问题： (1)若入、出栈次序为Push(1), Pop(),Push(2),Push(3), Pop(), Pop( ),Push(4), Pop( ),则出栈的数字序列为何(这里Push(i)表示i进栈，Pop( )表示出栈) (2)能否得到出栈序列1423和1432并说明为什么不能得到或者如何得到。 (3)请分析1，2 ，3 ，4 的24种排列中，哪些序列是可以通过相应的入出栈操作得到的。 答：(1)出栈序列为：1324 (2)不能得到1423序列。因为要得到14的出栈序列，则应做Push(1),Pop(),Push(2),Push (3),Push(4),Pop()。这样，3在栈顶，2在栈底，所以不能得到23的出栈序列。能得到1432的出栈序列。具体操作为：Push(1), Pop(),Push(2),Push(3),Push(4),Pop(),Pop(),Pop()。 (3)在1，2 ，3 ，4 的24种排列中，可通过相应入出栈操作得到的序列是： 1234,1243,1324,1342,1432,2134,2143,2314,2341,2431,3214,3241,3421,4321 不能得到的序列是： 1423,2413,3124,3142,3412,4123,4132,4213,4231,4312 链栈中为何不设置头结点 答：链栈不需要在头部附加头结点，因为栈都是在头部进行操作的，如果加了头结点，等于要对头结点之后的结点进行操作，反而使算法更复杂，所以只要有链表的头指针就可以了。 循环队列的优点是什么如何判别它的空和满 答：循环队列的优点是：它可以克服顺序队列的"假上溢"现象，能够使存储队列的向量空间得到充分的利用。判别循环队列的"空"或"满"不能以头尾指针是否相等来确定，一般是通过以下几种方法：一是另设一布尔变量来区别队列的空和满。二是少用一个元素的空间,每次入队前测试入队后头尾指针是否会重合，如果会重合就认为队列已满。三是设置一计数器记录队列中元素总数，不仅可判别空或满，还可以得到队列中元素的个数。 设长度为n的链队用单循环链表表示，若设头指针，则入队出队操作的时间为何若只设尾指针呢答：当只设头指针时，出队的时间为1，而入队的时间需要n，因为每次入队均需从头指针开始查找，找到最后一个元素时方可进行入队操作。若只设尾指针，则出入队时间均为1。因为是循环链表，尾指针所指的下一个元素就是头指针所指元素，所以出队时不需要遍历整个队列。 指出下述程序段的功能是什么 (1) void Demo1(SeqStack *S){ int i; arr[64] ; n=0 ; while ( StackEmpty(S)) arr[n++]=Pop(S); for (i=0, i< n; i++) Push(S, arr[i]); } .. // 设Q1已有内容，Q2已初始化过 while ( ! QueueEmpty( &Q1) ) { x=DeQueue( &Q1 ) ; EnQueue(&Q2, x); n++;} for (i=0; i< n; i++) { x=DeQueue(&Q2) ; EnQueue( &Q1, x) ; EnQueue( &Q2, x);} 答： (1)程序段的功能是将一栈中的元素按反序重新排列，也就是原来在栈顶的元素放到栈底，栈底的
大连理工大学 本科实验报告 课程名称：通信电子线路实验 学院：电子信息与电气工程学部专业：电子信息工程 班级：电子0904 学号： 200901201 学生姓名：朱娅 2011年11月20日
实验四、调幅系统实验及模拟通话系统 一、实验目的 1.掌握调幅发射机、接收机的整机结构和组成原理，建立振幅调制与 解调的系统概念。 2.掌握系统联调的方法，培养解决实际问题的能力。 3.使用调幅实验系统进行模拟语音通话实验。 二、实验内容 1.实验内容及步骤，说明每一步骤线路的连接和波形 （一）调幅发射机组成与调试 （1）通过拨码开关S2 使高频振荡器成为晶体振荡器，产生稳定的等幅高频振荡，作为载波信号。拨码开关S3 全部开路，将拨码开关S4 中“3”置于“ON”。用示波器观察高频振荡器后一级的射随器缓冲输出，调整电位器VR5，使输出幅度为0.3V左右。将其加到由MC1496 构成的调幅器的载波输入端。 波形：此时示波器上，波形为一正弦波，f=10.000MHz，Vpp=0.3V。 （2）改变跳线，将低频调制信号（板上的正弦波低频信号发生器）接至模拟乘法器调幅电路的调制信号输入端，用示波器观察J19 波形，调VR9，使低频振荡器输出正弦信号的峰-峰值Vp-p 为0.1～0.2V. 波形：此时示波器上，波形为一正弦波，f=1.6kHz，Vpp=0.2V。 （3）观察调幅器输出，应为普通调幅波。可调整VR8、VR9 和VR11，
使输出的波形为普通的调幅波（含有载波，m 约为30%）。 （4）将普通的调幅波连接到前置放大器（末前级之前的高频信号缓冲器）输入端，观察到放大后的调幅波。 波形：前置放大后的一调幅波，包络形状与调制信号相似，频率特性为载波信号频率。f?=1.6kHz，Vpp=0.8V，m≈30%。 （5）调整前置放大器的增益，使其输出幅度1Vp-p 左右的不失真调幅波，并送入下一级高频功率放大电路中。 （6）高频功率放大器部分由两级组成，第一级是甲类功放作为激励级，第二级是丙类功放。给末级丙类功放加上+12V 电源，调节VR4 使J8（JF.OUT）输出6Vp-p左右不失真的放大信号，在丙类功放的输出端,可观察到经放大后的调幅波，改变电位器VR6 可改变丙类放大器的增益，调节CT2 可以看到LC 负载回路调谐时对输出波形的影响。 波形：此时示波器上为放大后的调幅波，f?=1.6kHz，Vpp=8V，m≈30%。 （二）调幅接收机的组成与调试 从GP-4 实验箱的系统电路图可以看出调幅接收机部分采用了二次变频电路，其中频频率分别为：第一中频6.455MHz，第二中频455kHz。由于该二次变频接收机的两个本机振荡器均采用了石英晶体振荡器，其中第一本振频率16.455MHz，第二本振频率6.000MHz，也就是说本振频率不可调。这样实验箱的调幅接收机可以接收的频率就因为第一本振频率不可调而被固定下来，即该机可以接收的已调波的中心频率应该为10.000MHz（第1本振频率－第1中频频率 = 16.455MHz - 6.455MHz =
第3章栈和队列 一、基础知识题 3.1 设将整数1，2，3，4依次进栈，但只要出栈时栈非空，则可将出栈操作按任何次序夹入其中，请回答下述问题： (1)若入、出栈次序为Push(1), Pop(),Push(2),Push(3), Pop(), Pop( ),Push(4), Pop( ),则出栈的数字序列为何(这里Push(i)表示i进栈，Pop( )表示出栈)? (2)能否得到出栈序列1423和1432?并说明为什么不能得到或者如何得到。 (3)请分析 1，2 ，3 ，4 的24种排列中，哪些序列是可以通过相应的入出栈操作得到的。 3.2 链栈中为何不设置头结点? 3.3 循环队列的优点是什么? 如何判别它的空和满? 3.4 设长度为n的链队用单循环链表表示，若设头指针，则入队出队操作的时间为何? 若只设尾指针呢? 3.5 指出下述程序段的功能是什么? (1) void Demo1(SeqStack *S){ int i; arr[64] ; n=0 ; while ( StackEmpty(S)) arr[n++]=Pop(S); for (i=0, i< n; i++) Push(S, arr[i]); } //Demo1 (2) SeqStack S1, S2, tmp; DataType x; ...//假设栈tmp和S2已做过初始化 while ( ! StackEmpty (&S1)) { x=Pop(&S1) ; Push(&tmp,x); } while ( ! StackEmpty (&tmp) ) { x=Pop( &tmp); Push( &S1,x); Push( &S2, x); } (3) void Demo2( SeqStack *S, int m) { // 设DataType 为int 型 SeqStack T; int i; InitStack (&T); while (! StackEmpty( S)) if(( i=Pop(S)) !=m) Push( &T,i); while (! StackEmpty( &T)) { i=Pop(&T); Push(S,i);
1-1 通过对堆栈S操作:Push(S,1), Push(S,2), Pop(S), Push(S,3), Pop(S), Pop(S)。输出得序列为:123。(2分) T F 作者: DS课程组 单位: 浙江大学 1-2 在用数组表示得循环队列中,front值一定小于等于rear值。(1分) T F 作者: DS课程组 单位: 浙江大学 1-3 若一个栈得输入序列为{1, 2, 3, 4, 5},则不可能得到{3, 4, 1, 2, 5}这样得出栈序列。(2分) T F 作者: 徐镜春 单位: 浙江大学 1-4 If keys are pushed onto a stack in the order {1, 2, 3, 4, 5}, then it is impossible to obtain the output sequence {3, 4, 1, 2, 5}、(2分) T F 作者: 徐镜春 单位: 浙江大学 1-5 所谓“循环队列”就是指用单向循环链表或者循环数组表示得队列。(1分) T F 作者: DS课程组 单位: 浙江大学 1-6 An algorithm to check for balancing symbols in an expression uses a stack to store the symbols、(1分) T F 2-1 设栈S与队列Q得初始状态均为空,元素a、b、c、d、e、f、g依次进入栈S。若每个元素出栈后立即进入队列Q,且7个元素出队得顺序就是b、d、c、f、e、 a、g,则栈S得容量至少就是: (2分) 1. 1 2. 2 3. 3 4. 4 作者: DS课程组
中南大学 《通信电子线路》实验报告 学院信息科学与工程学院 题目调制与解调实验 学号 专业班级 姓名 指导教师
实验一振幅调制器 一、实验目的： 1．掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅的方法。 2．研究已调波与调制信号及载波信号的关系。 3．掌握调幅系数测量与计算的方法。 4．通过实验对比全载波调幅和抑止载波双边带调幅的波形。 二、实验内容： 1．调测模拟乘法器MC1496正常工作时的静态值。 2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。 3．实现抑止载波的双边带调幅波。 三、基本原理 幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。变化的周期与调制信号周期相同。即振幅变化与调制信号的振幅成正比。通常称高频信号为载波信号。本实验中载波是由晶体振荡产生的10MHZ高频信号。1KHZ的低频信号为调制信号。振幅调制器即为产生调幅信号的装置。 在本实验中采用集成模拟乘法器MC1496来完成调幅作用，图2-1为1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由V1－V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。D、V7、V8为差动放大器V5与V6的恒流源。进行调幅时，载波信号加在V1－V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接1KΩ电位器，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出。
图2-1 MC1496内部电路图 用1496集成电路构成的调幅器电路图如图2－2所示，图中VR8用来调节引出脚①、④之间的平衡，VR7用来调节⑤脚的偏置。器件采用双电源供电方式（＋12V，－9V），电阻R29、R30、R31、R32、R52为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。 四、实验结果 1. ZD.OUT波形： 2. TZXH波形：

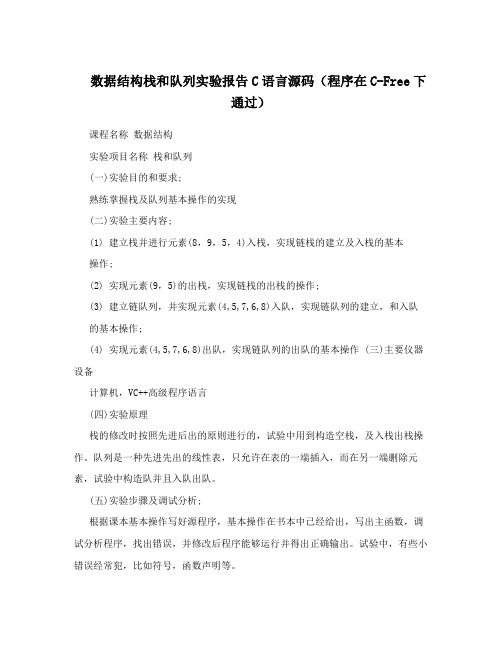

《数据结构与算法》实验报告 专业班级学号 实验项目 实验二栈和队列的基本操作。 实验目的 1、掌握栈的基本操作：初始化栈、判栈为空、出栈、入栈等运算。 2、掌握队列的基本操作：初始化队列、判队列为空、出队列、入队列等运算。 实验容 题目1： 进制转换。利用栈的基本操作实现将任意一个十进制整数转化为R进制整数 算法提示： 1、定义栈的顺序存取结构 2、分别定义栈的基本操作（初始化栈、判栈为空、出栈、入栈等） 3、定义一个函数用来实现上面问题： 十进制整数X和R作为形参 初始化栈 只要X不为0重复做下列动作 将X%R入栈 X=X/R 只要栈不为空重复做下列动作 栈顶出栈输出栈顶元素 题目2： 利用队列的方式实现辉三角的输出。 算法设计分析 （一）数据结构的定义 1、栈的应用 实现十进制到其他进制的转换，该计算过程是从低位到高位顺序产生R进制数的各个位数，而打印输出一般从高位到低位进行，恰好与计算过程相反。因此，运用栈先进后出的性质，即可完成进制转换。 栈抽象数据结构描述 typedef struct SqStack /*定义顺序栈*/ { int *base; /*栈底指针*/ int *top; /*栈顶指针*/ int stacksize; /*当前已分配存储空间*/ } SqStack;
2、队列的应用 由于是要打印一个数列，并且由于队列先进先出的性质，肯定要利用已经进队的元素在其出队之前完成辉三角的递归性。即，利用要出队的元素来不断地构造新的进队的元素，即在第N行出队的同时，来构造辉三角的第N+1行，从而实现打印辉三角的目的。 队列抽象数据结构描述 typedef struct SeqQueue { int data[MAXSIZE]; int front; /*队头指针*/ int rear; /*队尾指针*/ }SeqQueue; （二）总体设计 1、栈 （1）主函数：统筹调用各个函数以实现相应功能 int main() （2）空栈建立函数：对栈进行初始化。 int StackInit(SqStack *s) （3）判断栈空函数：对栈进行判断，若栈中有元素则返回1，若栈为空，则返回0。 int stackempty(SqStack *s) （4）入栈函数：将元素逐个输入栈中。 int Push(SqStack *s,int x) （5）出栈函数：若栈不空，则删除栈顶元素，并用x返回其值。 int Pop(SqStack *s,int x) （6）进制转换函数：将十进制数转换为R进制数 int conversion(SqStack *s) 2、队列 （1）主函数：统筹调用各个函数以实现相应功能 void main() （2）空队列建立函数：对队列进行初始化。 SeqQueue *InitQueue() （3）返回队头函数：判断队是否为空，若不为空则返回队头元素。 int QueueEmpty(SeqQueue *q) （4）入队函数：将元素逐个输入队列中。 void EnQueue(SeqQueue *q,int x) （5）出队函数：若队列不空，则删除队列元素，并用x返回其值。 int DeQueue(SeqQueue *q) （6）计算队长函数：计算队列的长度。 int QueueEmpty(SeqQueue *q) （7）输出辉三角函数：按一定格式输出辉三角。 void YangHui(int n)
一．实验项目名称 循环队列和链式队列的创建 二、实验目的 1、掌握队列的特点(先进先出FIFO)及基本操作,如入队、出队等， 2、队列顺序存储结构、链式存储结构和循环队列的实现，以便在 实际问题背景下灵活应用。 三、实验内容 1．链式队列的实现和运算 2．循环队列的实现和运算 四、主要仪器设备及耗材 VC++6.0运行环境实现其操作 五．程序算法 (1) 循环队列操作的算法 1>进队列 V oid enqueue (seqqueue &q, elemtype x) { if ((q.rear+1)%maxsize = = q.front) cout<<”overflow”; else { q.rear=(q.rear+1)%maxsize; //编号加1或循环回第一个单元 q.queue[q.rear]=x; } } 2>出队列 V oid dlqueue(seqqueue &q ) { if (q.rear= =q.front) cout<<”underflow”; else q.front =(q.front+1)%maxsize; } 3>取对头元素
elemtype gethead(seqqueue q ) { if (q.rear= =q.front) { cout<<”underflow”； return NULL;} else return q.queue[(q.front+1)%maxsize]; //front指向队头前一个位置 } 4>判队列空否 int empty(seqqueue q ) { if (q.rear= =q.front) reurn 1; else return 0; } （2）.链队列操作的算法 1>.链队列上的初始化 void INIQUEUE( linkqueue &s) { link *p; p=new link; p->next=NULL; //p是结构体指针类型，用-> s.front=p; //s是结构体变量，用. s.rear=p; //头尾指针都指向头结点 } 2>.入队列 void push(linkqueue &s, elemtype x) { link *p; //p是结构体指针类型，用-> p=new link; p->data=x; p->next=s.rear->next; //s是结构体变量，用. s.rear->next=p; s.rear=p; //插入最后 } 3>判队空 int empty( linkqueue s ) { if (s.front= =s.rear) return 1; else return 0; } 4>.取队头元素 elemtype gethead( linkqueue s ) { if (s.front= =s.rear) return NULL; else retuen s.front->next->data; }
栈和队列是操作受限的线性表，好像每本讲数据结构的数都是这么说的。有些书按照这个思路给出了定义和实现；但是很遗憾，这本书没有这样做，所以，原书中的做法是重复建设，这或许可以用不是一个人写的这样的理由来开脱。 顺序表示的栈和队列，必须预先分配空间，并且空间大小受限，使用起来限制比较多。而且，由于限定存取位置，顺序表示的随机存取的优点就没有了，所以，链式结构应该是首选。 栈的定义和实现 #ifndef Stack_H #define Stack_H #include "List.h" template class Stack : List//栈类定义 { public: void Push(Type value) { Insert(value); } Type Pop() { Type p = *GetNext(); RemoveAfter(); return p; }
Type GetTop() { return *GetNext(); } List ::MakeEmpty; List ::IsEmpty; }; #endif 队列的定义和实现 #ifndef Queue_H #define Queue_H #include "List.h" template class Queue : List//队列定义{ public: void EnQueue(const Type &value) { LastInsert(value); } Type DeQueue() {
Type p = *GetNext(); RemoveAfter(); IsEmpty(); return p; } Type GetFront() { return *GetNext(); } List ::MakeEmpty; List ::IsEmpty; }; #endif 测试程序 #ifndef StackTest_H #define StackTest_H #include "Stack.h" void StackTest_int() { cout << endl << "整型栈测试" << endl;
通信电子线路实验报告Multisim调制电路仿真
目录 一、综述 .......................... 错误!未定义书签。 二、实验内容 ...................... 错误!未定义书签。 1.常规调幅AM ................... 错误!未定义书签。 （1）基本理论.................... 错误!未定义书签。 （2）Multisim电路仿真图 ........ 错误!未定义书签。 （3）结论： ...................... 错误!未定义书签。 2.双边带调制DSB ................ 错误!未定义书签。 （1）基本理论.................... 错误!未定义书签。 （2）Multisim电路仿真图 ........ 错误!未定义书签。 3.单边带调制SSB ................ 错误!未定义书签。 （1）工作原理.................... 错误!未定义书签。 （2）Multisim电路仿真图 ........ 错误!未定义书签。 4.调频电路FM ................... 错误!未定义书签。 （1）工作原理.................... 错误!未定义书签。 （2）Multisim电路仿真图 ........ 错误!未定义书签。 5.调相电路PM ................... 错误!未定义书签。 （1）工作原理.................... 错误!未定义书签。 （2）Multisim电路仿真图............ 错误!未定义书签。 三、实验感想 ...................... 错误!未定义书签。
封面： 安徽大学 网络工程 栈和队列的基本操作的实现 ______2010\4\12
【实验目的】 1.理解并掌握栈和队列的逻辑结构和存储结构； 2.理解栈和队列的相关基本运算； 3.编程对相关算法进行验证。 【实验内容】 （一）分别在顺序和链式存储结构上实现栈的以下操作（含初始化，入栈，出栈，取栈顶元素等）： 1.构造一个栈S，将构造好的栈输出； 2.在第1步所构造的栈S中将元素e 入栈，并将更新后的栈S输出； 3.在第2步更新后所得到的栈S中将栈顶元素出栈，用变量e返回该元素，并将更新后的栈S输出。（二）分别在链队列和循环队列上实现以下操作（初始化，入队，出队，取队头元素等）： 1.构造一个队列Q，将构造好的队列输出； 2.在第1步所构造的队列Q中将元素e入队，并将更新后的队列Q输出； 3.在第2步更新后所得到的队列Q中将队头元素出队，用变量e返回该元素，并将更新后的队列Q输出。
【要求】 1.栈和队列中的元素要从终端输入； 2.具体的输入和输出格式不限； 3.算法要具有较好的健壮性，对运行过程中的错误 操作要做适当处理。 三、实验步骤 1．本实验用到的数据结构 (1)逻辑结构：线性结构 (2)存储结构：程序一、四（顺序存储结构）； 程序二、三（链式存储结构）； 2．各程序的功能和算法设计思想 程序一：顺序栈 # include

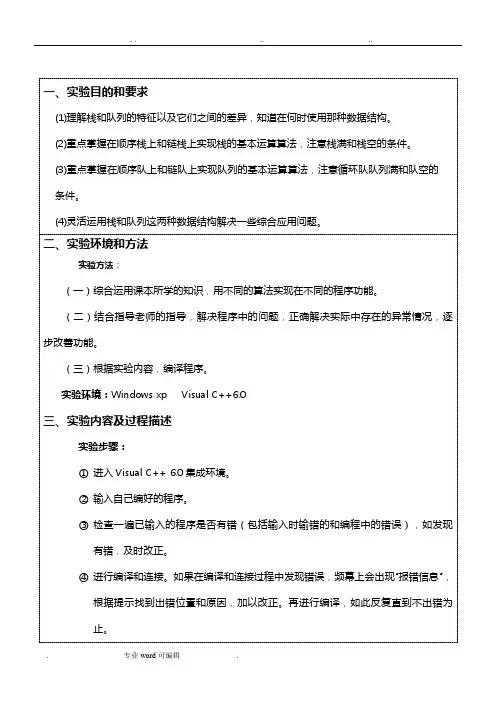

《数据结构》课程实验报告 一、实验目的和要求 （1）熟悉C语言的上机环境，进一步掌握C语言的结构特点。 （2）掌握队列的顺序表示和实现。 二、实验环境 Windows7 ,VC 三、实验内容及实施 实验三：队列 【实验要求】 构建一个循环队列, 实现下列操作 1、初始化队列(清空)； 2、入队； 3、出队; 4、求队列长度； 5、判断队列是否为空； 【源程序】 #include
Q.base=new int[MAXSIZE]; Q.front=Q.rear=0; return OK; }//队列的初始化 int EnQueue(SqQueue &Q,int e) { if((Q.rear+1)%MAXSIZE==Q.front) return ERROR; Q.base[Q.rear]=e; Q.rear=(Q.rear+1)%MAXSIZE; return OK; }//队列的入队 int DeQueue(SqQueue &Q,int &e) { if(Q.front==Q.rear) return ERROR; e=Q.base[Q.front]; Q.front=(Q.front+1)%MAXSIZE; return OK; }//队列的出队 int QueueLength(SqQueue &Q) { int i; i=(Q.rear-Q.front+MAXSIZE)%MAXSIZE; return i; }//求队列长度 void JuQueue(SqQueue &Q) { if(Q.rear==Q.front) printf("队列为空"); else printf("队列不为空"); }//判断队列是否为空 void QueueTraverse(SqQueue &Q)
