100m大穿透深度地质雷达COBRA Plug-in 一、前言
常用的地质雷达探测深度一般在10-15米以内，要增加探测深度必须采用低频天线，然而它又使屏蔽发生困难，限制了低频天线的应用领域。为此，瑞典RADARTEM公司研发和生产了大穿透深度Cobra plug-In地质雷达，该系统采用先进的实时采样技术，使信噪比提高45dB，勘探深度增加一倍以上，采用具有强烈抗干扰能力的、半屏蔽技术的收发一体天线，进一步保障了最大勘探深度，勘探深度0-100m，在北京和厦门地区的应用结果表明，在很强干扰地区仍可获得十分可靠的探测结果。此外该公司研发的双通道、双天线CobraWifi地质雷达具有极高的分辨率和极强的抗干扰能力，探测深度0-10m。
二、原理简介
地质雷达探测的工作原理,简单地说是通过特定仪器向地下发送脉冲形式的高频、甚高频电磁波。电磁波在介质中传播,当遇到存在电性差异的地下目标体,如空洞、分界面等时,电磁波便发生反射,返回地面用接收天线接收，并对接收数据进行处理和分析,根据接收到的雷达波形、强度、双程时间等参数便可推断地下目标体的空间位置、结构、电性及几何形态,从而达到对地下隐蔽目标物的探测(如图1 所示) ，可以非常安全和方便地用于很多领域,并具有很高的探测精度和分辨率。
图1 探地雷达工作原理示意图
图1 中T 为发射天线, R 为接收天线,电磁波在地下介质中遇到目标体和基岩时发生反射, 信号返回地面由天线R 接收并记录再通过主机的回放处理,就可以得到雷达记录的回波记录(如图2 所示) 。
图2 探地雷达回波记录示意图
图2 中横坐标的单位为m ,横轴代表地表面的探测距离,纵坐标代表电磁波从发射到遇见地下目标体或基岩时反射回地面并被仪器接收所需要的时间t。，即双程反射时间t，按下式算出目标体的埋藏深度：
其中, t 为目标层雷达波的双程反射时间; c 为雷达波在真空中的传播速度(0. 3 m/ ns) ; εr 为目标层以上介质的相对介电常数均值。
地质雷达数据处理方法与地震反射法数据处理方法基本相同,主要有以下几方面:1) 滤波及时频变换处理;2) 自动时变增益或控制增益处理;3) 多次重复测量平均处理;4) 速度分析及雷达合成处理等。数据处理的目的旨在优化数据资料、突出目标体、最大限度地减少外界干扰,为进一步解释提供清晰可辨的图像。处理后的雷达剖面图和地震反射的时间剖面图相似,可依据该图进行地质解释。
电磁波在地下介质具有比空气强得多的电磁衰减特性，加之地下介质情况的多样性，电磁波在地下的传播比空气中复杂的多，因此在探地雷达的运用中，探测结果能否反应出目标体与以下的因素有关：
1)纵向分辨率：λ/4
探地雷达在纵向上能分辨的最小厚度是发射电磁波波长的1/4。
2)横向分辨率：r f=λ /2（λ-雷达子波波长，h-目标体的埋藏深度）
探地雷达在水平能够分辨的最小尺寸为r f。
3)反射能力：P r=(ε?ε)
(ε+ε)2
（ε ost-背景介质的相对介电常数，εtarget-目
标体的相对介电常数）
当P r>0.01就能有足够的反射。
4)探测深度：约为雷达子波的波长的10倍。
一般来说，时间等效采样技术的探地雷达其极限探测深度为10倍发射雷达子波波长，实时采样技术的地质雷达探测深度要大的多。
三、实时采样与时间等效采样技术
为了实现被测信号的重构，采集系统都需要对连续的信号进行离散化的采集，我们称之为数字采样。
目前市场上出售的地质雷达一般都采用时间等效采样技术，而Cobra plug_In采用的是最先进的实时采样技术。所谓实时采样就是对雷达反射信号进行实时逐点顺序采样，只要采样速率满足奈奎斯特采样定理的要求，便可还原反射信号的真实波形，简单地说就是当一个信号周期完成后，被测信号也同时完成、同时储存，并且是反射信号的真实波形，（如图3）。
图3 实时采样示意图
由于地质雷达的信号频率非常高，所以实时采样技术对采样速率的要求也非常高，对采样数据的存储速度和存储容量的要求也非常高。但A/D转换器的采样速率、数据存储速度、数据存储容量等，都是有限制的，所以一般的地质雷达无法实现实时采样。因而都采取一种变通的方式。也即把实时采样中的多个相同周期、不同时间的真实反射信号（图
4A）。重新组合成一个相同周期的仿真信号（图4B），以降低采样数量、数据存储数据数量和存储容量。前提是，反射信号必须是严格的周期信号，但这是很难达到的，因此一般地质雷达所采用的时间等效采样技术会造成反射信号失真，降低了信噪比。然而，实时采样技术，由于采样量非常大，所以叠加次数非常多，其信噪比相对时间等效采样技术高45dB，理论研究和实际表明，信噪比每提高30dB，穿透深度就提高两倍。
图4 等效采样示意图
简而言之，等效采样就是将多个周期的不同时间的采样点组合而成的一个完整周期的信号。这种采样方式虽然大大降低了对采集系统硬件的要求。但是，这种采样方式的前提必须是周期信号，地质雷达反射信号不是严格的周期信号，因此，等效采样会造成反射信号失真，影响了测量的准确性和正确性。理论研究和实践表明，实时采样技术比等效采样技术提高信噪比45dB，而信噪比每提高30dB穿透深度就提高两倍。
四、SE低频天线的半屏蔽技术
低于100Hz的低频天线（LF）无法像高频天线（HF）那样进行金属屏蔽，因为低频天线尺寸较大，屏蔽后体积太大，又笨重，无法应用，目前所有地质雷达制造商生产的低频天线都是非屏蔽天线。这些非屏蔽低频天线发射的雷达电磁波仅50%进入地下，50%进入空中。进入空中的电磁波遇到树木和其它地面物体时便会反射回来，形成强烈的干扰，限制了低频天线的应用。
Cobra Plug-in地质雷达采用的是 SE系列半屏蔽低频天线，是radarteam公司从设计理念上制作的具有半屏蔽效果的低频天线，而非物理意义上的金属屏蔽天线，具有很强的抗干扰能力。它是电阻性负载的曲面天线，安装在圆柱体上，具有向地下发射的绝对优势和向空中发射最小的低频天线，90%电磁波能量进入地下，仅10%能量进入空中。所以SE低频天线穿透深度大，受地面物体例如树、路灯等干扰最小。
雷达波射线
图5 SE系列半屏蔽天线模式
五、仪器介绍
Radarteam Sweden AB是全球探地雷达天线研发和制造的领导者，其COBRA系列探地雷达已经被广泛的运用于各个领域中，包括公路检测、溶洞探测、大坝病害诊断、地质构造探测、管线探测、军事与安全、考古探测、冰川考察等等。
COBRA探地雷达系列包括最新一代具有实时采样技术的Cobra PLUG-IN GPR和双通道超高分辨率的Cobra Wifi。
1.COBRA PLUG-IN
COBRA plug-In探地雷达为Radarteam公司最新一代的产品，它将传统的分离式低频天线组合成了一体，大大的提升了施工的效率。COBRA plug-In基于不同的工作目的配有三种不同频率的天线可选。
图6 搭载SE-70天线的Cobra plug-In
图7 Cobra 采集系统单元、控制单元以及天线SE-150、SE-40、SE-70（从左至右）
作为现阶段最先进的低频雷达系统，Cobra plug-In相对与其他的雷达系统而言有如下特点：
1)先进的实时采样技术使信噪比提高45dB，勘探深度是同频率的等效采样技术的两
倍，最深可达100m。
2)收发一体，空气耦合，体积小，重量小。施工非常方便，非困难地形条件下完全
可以一个人完成工作。
3)先进的半屏蔽技术，具有很强的抗电磁干扰能力。
采集系统主要技术参数：
SUBECHO系列天线主要技术指标：
2.
地质雷达测量技术 内容提要：本文在简述地质雷达基本原理的基础上，介绍了地质雷达检测隧道衬砌质量的工作方法，通过理论分析、实际资料计算、实测效果等方面说明采用地质雷达技术检测隧道衬砌质量的必要性和可靠性。 关键词：地质雷达测量技术 1 前言 地质雷达（Geological Radar）又称探地雷达（Ground Penetrating Radar），是一项基于不破坏受检母体而获得各项检测数据的检测方法，在我国已在数百项工程中得到了应用，并取得了显著成效。同时，随着交通、水利、市政建设工程等基础设施的大力发展，以及国家对工程质量的日益重视，工程实施过程中仍急需用物理勘探的手段解决大量的地质难题，因此，地质雷达极其探测技术市场前景十分广阔。 地质雷达作为一项先进技术，具有以下四个显著特点：具有非破坏性；抗电磁干扰能力强；采用便携微机控制，图象直观；工作周期短，快速高效。它不仅用于管线探测，还可用于工程建筑，地质灾害，隧道探测，不同地层划分，材料，公路工程质量的无损检测，考古等等。 2 地质雷达技术原理 地质雷达是运用瞬态电磁波的基本原理，通过宽带时域发射天线向地下发射高频窄脉冲电磁波，波在地下传播过程中遇到不同电性介质界面时产生反射，由接收天线接收介质反射的回波信息，再由计算机将收到的数字信号进行分析计算和成像处理，即可识别不同层面反射体的空间形态和介质特性，并精确标定物体的深度（图1）。
图1 地质雷达检测原理图 3 雷达的使用特性 3.1无损、连续探测，不破坏原有母体，避免了后期修补工作，可节约大量的时间和费用。 3.2 操作简便，使用者经过2－3天培训就能掌握。 探测时，主机显示器实时成像，操作人员可直接从屏幕上判读探测结果，现场打印成图，为及时掌握施工质量提供资料，提高了检测速度和科学水平。并且通过数据分析，还可以了解道路的结构情况，发现道路路基的变化和隐性灾害，使日常管理和维护更加简单。 3.3 测量精度高，测试速度快。在车载工作方式下，测试速度大大提高，当车速达80Km/h时，系统仍能正常工作。 3.4 收、发天线离地面的探测高度可以针对不同的埋地目标进行调整，以达到最佳的探测能力和探测分辨率：同时还可以调节收发天线之间的距离寻找系统工作的最好效果。 3.5 测点密度不受限制，便于点测和普查。 工作方式的灵活使得用户可以连续普查某一段工程的质量,也可随时对异常区域进行重点探测 和分析。 3.6 便于维护与保养。 本系统采用了结构化设计，对于使用不当或其它原因造成的质量问题，简单地更换接插件即可保证雷达的正常工作。 3.7 可扩充配置。 通过选择相应的发射源和收发天线，再配上相应的处理软件，就可以在中、深层探测范围，如地下管线、地基空洞、钢筋分布、堤坝密实程度等方面扩大应用。 4 地质雷达在检测隧道衬砌质量中的应用 新建隧道施工中为确保隧道衬砌质量，采用传统“钻、看”的检测方法显然已不能满足“多断面、全方位”的检测要求，业主和施工单位都在探索采用无损检测技术有效监控和确保隧道衬砌质量的新方法。 隧道衬砌的质量检测包括1)隧道衬砌厚度，2)隧道衬砌背后未回填的空区，3)隧道衬砌的密实程度，4)施工时坍方位置及坍方的处理情况。5)有时还可检测围岩中地下水向隧道侵入的位置。4.1 工作方法
地质雷达在地下管线探测中的应用研究 发表时间：2018-09-04T14:12:30.883Z 来源：《建筑学研究前沿》2018年第11期作者：尹凡 [导读] 在城市建设发展速度不断加快的背景下，城市地下空间的利用率也不断提升。 上海京海工程技术有限公司 200131 摘要：在城市建设发展速度不断加快的背景下，城市建设中针对地下空间管线探测的工作量日益增多。更为关键的是，随着地下管线施工工艺的发展以及管道材质的多元化完善，地下管线探测的难度也在日益增加。地质雷达作为一种高频宽度电磁波地下管线探测技术，适用于地下浅层深度的探测作业，具有分辨率高、准确可靠、安全无损、快捷连续等一系列优势，在地下管线探测领域中具有非常确切的应用价值。本文即在分析地质雷达探测原理的基础之上，概述地质雷达技术在地下管线探测中的应用优势，并就其实际应用要点展开分析与探讨，望能够引起业内人士的高度关注与重视。 关键词：地下管线；地质雷达；探测；应用 在城市建设发展速度不断加快的背景下，城市地下空间的利用率也不断提升，地下管线类型众多且在用途、材料性质以及尺寸上均存在非常明显的差异性，因此针对不同类型地下管线需应用的探测技术也会存在一定的差异性。传统意义上所选用的地下管线探测技术无法准确针对损伤程度进行评估，地下管线的铺设质量也难以得到准确的反应，由此可能导致一系列质量安全隐患的产生，对地下管线探测质量产生非常不良的影响。地质雷达作为一种高频宽度电磁波地下管线探测技术，适用于地下浅层深度的探测作业，具有分辨率高、准确可靠、安全无损、快捷连续等一系列优势，在地下管线探测领域中具有非常确切的应用价值，本文即针对地质雷达技术在地下管线探测领域中的应用问题进行分析与探讨。 1 地质雷达探测原理 地质雷达是一种用于评估并分析地下介质分布情况的高频电磁技术。地下雷达探测以地下介质在介电性方面的差异为依据，通过天线发射或接收高频电磁波信号的方式，利用工作软件处理所接收信号并成像，从而帮助工作人员得到相应探测结果。应用地质雷达技术进行地下管线探测的基本原理如下图（见图1）所示。 图1：地质雷达的技术进行地下管线探测的基本原理示意图 在应用地质雷达技术进行地下管线探测作业的过程中，最基础的操作过程是：由放置于地面的天线面向地下待探测区域发射高频电磁脉冲信号，在高频电磁脉冲信号于地下空间内进行传播的过程当中，若遭遇相对介电常数不同（及有不同电性表现）的界面时，高频电磁脉冲信号中一部分透射界面并继续向地下空间其他区域进行传播，而另一部分信号则在该位置直接反射会地面，由地面所安装接收天线进行接收并记录至主机中。在这一操作过程当中，若地下介质波速已知或地下探测空间中介质的相对介质常数已知，则可以根据所测定反射波自发射天线发出至接收天线接受耗时（以下定义为t）的具体结果，计算所地质雷达技术所探测物体的埋深以及具体位置。在这一过程当中，假定T为发射天线，R为地面接收天线，h为地下管线目标体顶部埋设深度，r为电磁波双程走时，则可建议如下所示关系：vt＝（4h2＋x2）-1 (1) 该式中，定义屏蔽式发射体现为t，接收天线为r，两者距离为x，若两者距离高度相近，即在x无线趋近于0的情况下，可将式（1）转换为： h＝1/2vt (2) 根据上式，若电磁波在介质中的传播速度v处于已知状态，并且电磁发射博的走时的t可以加以准确计算，则就能够通过以上方式得到待测定目标物体的深度取值。 2 地质雷达技术在地下管线探测中的应用价值 第一，分辨率高。在地下管线探测过程中，应用地质雷达探测技术具有较高的分辨率，所呈现出的地下管线分布图像清晰度高，能够直接掌握所探测区域地下管线的实际分布情况，并在探测结果的辅助下展开科学有效的设计施工作业，强化地下管线设计质量，并更好的为地下管线正式施工提供服务，保障地下管线铺设的安全性与可靠性。同时，依托于地质雷达技术所提供的高分辨率图像，还能够为整个城市建设探测提供重要指导，支持对城市建设水平的综合评定与分析。 第二，准确可靠。地质雷达探测技术的准确性高，在应用地下管线探测的过程中呈现出了连续性的特点，确保所探测地下管线分布数据状态的完整性与动态性。地质雷达探测技术通过对介质介电性质以及几何形态的分析，以改变电磁场强度以及波形特征，使功能、形态以及性质存在差异的地下管线能够通过地质雷达探测图像所呈现出来，方便工作人员对地下管线进行合理的选取，确保管线铺设质量，并为后续针对地下管线的高精度探测提供指导。 第三，快捷无损。地质雷达探测技术在地下管线探测中的应用在浅层分布探测目标中有良好的适用性，检测过程安全且缺损。整个检测过程中，通过对高频宽谱无损电磁波的发射与接收，来辨别被探测区域中地下介质的分布情况，也可在现代化互联网辅助技术的支持下，转移至地面进行探测，发挥地质雷达技术高速反射的功能优势，方便相关工作人员更为及时与准确的掌握地下管线分布情况，及时对安全隐患进行识别与防控，以促进地下管线探测质量与探测效率的进一步提升与优化。 3 地质雷达技术在地下管线探测中的应用实例 在地下管线探测过程中，工作人员首先需要对探测区域内的地下管网资料进行收集与整理，展开实际调查，安排专人进入地下管线探测区域现场，寻找露头窨井，将其打开进行拍照、丈量深度、填写记录等。然后，针对现场发现的露头金属管或电力管线，应当在爱地下
地表雷达检测技术 方案 贵州道兴建设工程检测有限责任公司 贵阳市轨道交通2号线兴筑西路站-水井坡站区间
地表雷达探测技术方案 方案编制： 技术审核： 方案批准： 贵州道兴建设工程建设工程检测有限责任公司 3月15日 目录 1 工程概况 ........................................................................... 错误!未定义书签。 2 探测项目和方法................................................................ 错误!未定义书签。 3 编制依据 ........................................................................... 错误!未定义书签。 4 雷达探测的基本原理........................................................ 错误!未定义书签。
5 探测流程 ........................................................................... 错误!未定义书签。 6 检测仪器和设备................................................................ 错误!未定义书签。 7 需有关单位配合的事项.................................................... 错误!未定义书签。 7 质量和安全保证措施........................................................ 错误!未定义书签。 8 预期成果 ........................................................................... 错误!未定义书签。 9 本工程项目安排................................................................ 错误!未定义书签。

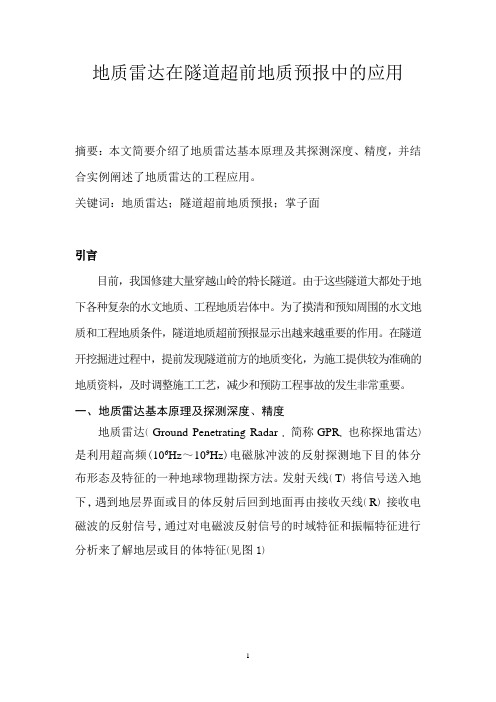

地质雷达在隧道超前地质预报中的应用 摘要：本文简要介绍了地质雷达基本原理及其探测深度、精度，并结合实例阐述了地质雷达的工程应用。 关键词：地质雷达；隧道超前地质预报；掌子面 引言 目前，我国修建大量穿越山岭的特长隧道。由于这些隧道大都处于地下各种复杂的水文地质、工程地质岩体中。为了摸清和预知周围的水文地质和工程地质条件，隧道地质超前预报显示出越来越重要的作用。在隧道开挖掘进过程中，提前发现隧道前方的地质变化，为施工提供较为准确的地质资料，及时调整施工工艺，减少和预防工程事故的发生非常重要。一、地质雷达基本原理及探测深度、精度 地质雷达( Ground Penetrating Radar, 简称GPR, 也称探地雷达) 是利用超高频(106Hz～109Hz)电磁脉冲波的反射探测地下目的体分布形态及特征的一种地球物理勘探方法。发射天线( T) 将信号送入地下，遇到地层界面或目的体反射后回到地面再由接收天线( R) 接收电磁波的反射信号，通过对电磁波反射信号的时域特征和振幅特征进行分析来了解地层或目的体特征(见图1)
