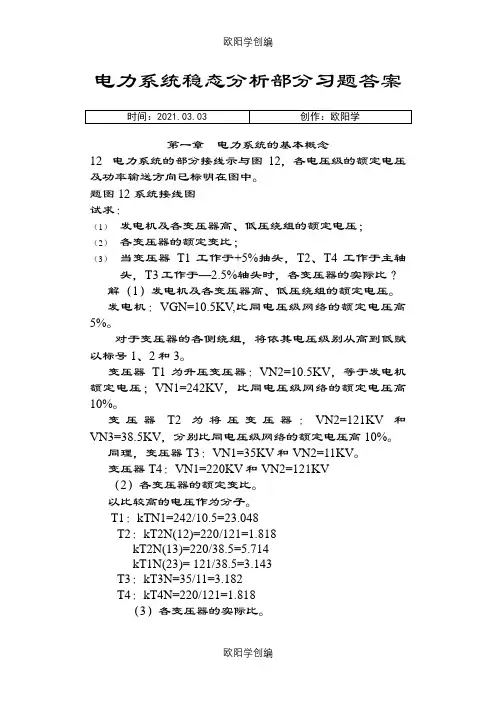

电力系统稳态分析部分习题答案第一章电力系统的基本概念12 电力系统的部分接线示与图12，各电压级的额定电压及功率输送方向已标明在图中。
题图 12 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T1工作于+5%抽头，T2、T4工作于主轴头，T3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：VGN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T1为升压变压器：VN2=10.5KV，等于发电机额定电压；VN1=242KV，比同电压级网络的额定电压高10%。
变压器T2为将压变压器：VN2=121KV和VN3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T3：VN1=35KV和VN2=11KV。
变压器T4：VN1=220KV和VN2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
T1：kTN1=242/10.5=23.048T2：kT2N(12)=220/121=1.818kT2N(13)=220/38.5=5.714kT1N(23)= 121/38.5=3.143T3：kT3N=35/11=3.182T4：kT4N=220/121=1.818（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T1：kT1 =(1＋0.05)×242/10.5=24.3T2：kT2(12)=220/121=1.818kT2(13)=220/38.5=3.143kT2(23)=121/38.5=3.143T3：kT3 =(1—0.025)×35/11=3.102T4：kT3 =220/110=213电力系统的部分接线如题图13所示，网络的额定电压已在图中标明。
试求：（1）发电机，电动机及变压器高、中、低压绕组的额定电压；（2）当变压器T1高压侧工作于+2.5%抽头，中压侧工作于+5%抽头；T2工作于额定抽头；T3工作于—2.5%抽头时，各变压器的实际变比；V GN=13.8KV题图 13 系统接线图解（1）发电机、电动机及变压器高、中、低压绕组额定电压。

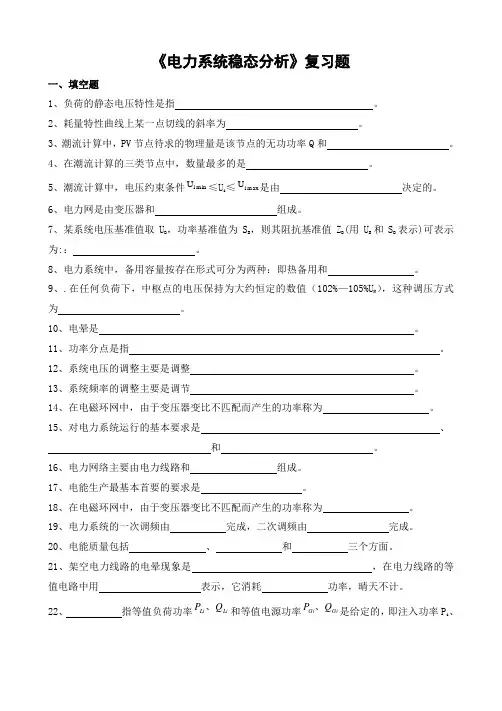

《电力系统稳态分析》复习题一、填空题1、负荷的静态电压特性是指 。
2、耗量特性曲线上某一点切线的斜率为 。
3、潮流计算中，PV 节点待求的物理量是该节点的无功功率Q 和 。
4、在潮流计算的三类节点中，数量最多的是 。
5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由 决定的。
6、电力网是由变压器和 组成。
7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为:： 。
8、电力系统中，备用容量按存在形式可分为两种：即热备用和 。
9、.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N ），这种调压方式为 。
10、电晕是 。
11、功率分点是指 。
12、系统电压的调整主要是调整 。
13、系统频率的调整主要是调节 。
14、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。
15、对电力系统运行的基本要求是 、 和 。
16、电力网络主要由电力线路和 组成。
17、电能生产最基本首要的要求是 。
18、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。
19、电力系统的一次调频由 完成，二次调频由 完成。
20、电能质量包括 、 和 三个方面。
21、架空电力线路的电晕现象是 ，在电力线路的等值电路中用 表示，它消耗 功率，晴天不计。
22、 指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小Ui和相位角δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注入有功功率Pi给定，等值负荷的无功功率QLi和节点电压的大小Ui也给定，待求的则是等值电源的无功功率QGi ，注入无功功率Qi和节点电压的相位角δi。
23、系统备用容量可分和或、、和等。
24、挂接在kV10电网上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。

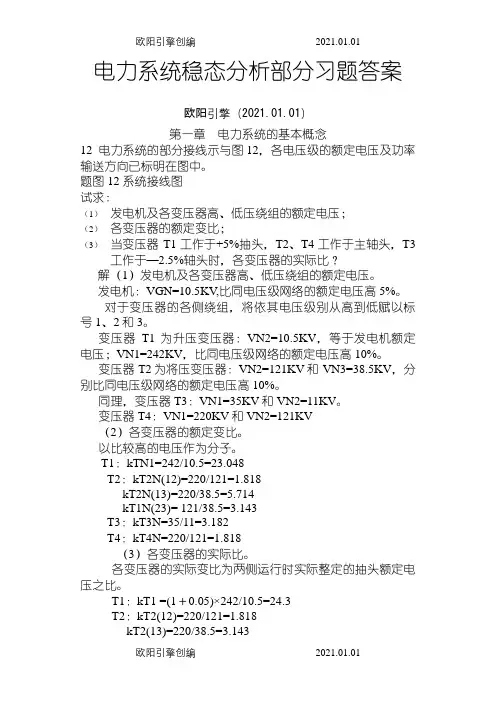

电力系统稳态分析部分习题答案欧阳引擎（2021.01.01）第一章电力系统的基本概念12 电力系统的部分接线示与图 12，各电压级的额定电压及功率输送方向已标明在图中。
题图 12 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T1工作于+5%抽头，T2、T4工作于主轴头，T3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：VGN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T1为升压变压器：VN2=10.5KV，等于发电机额定电压；VN1=242KV，比同电压级网络的额定电压高10%。
变压器T2为将压变压器：VN2=121KV和VN3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T3：VN1=35KV和VN2=11KV。
变压器T4：VN1=220KV和VN2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
T1：kTN1=242/10.5=23.048T2：kT2N(12)=220/121=1.818kT2N(13)=220/38.5=5.714kT1N(23)= 121/38.5=3.143T3：kT3N=35/11=3.182T4：kT4N=220/121=1.818（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T1：kT1 =(1＋0.05)×242/10.5=24.3T2：kT2(12)=220/121=1.818kT2(13)=220/38.5=3.143kT2(23)=121/38.5=3.143T3：kT3 =(1—0.025)×35/11=3.102T4：kT3 =220/110=213电力系统的部分接线如题图13所示，网络的额定电压已在图中标明。

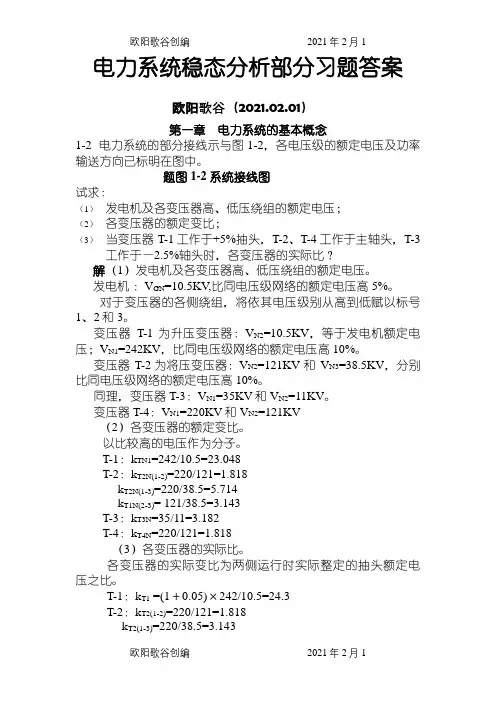

电力系统稳态分析部分习题答案欧阳歌谷（2021.02.01）第一章电力系统的基本概念1-2 电力系统的部分接线示与图 1-2，各电压级的额定电压及功率输送方向已标明在图中。
题图 1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。
变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T-3：V N1=35KV和V N2=11KV。
变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

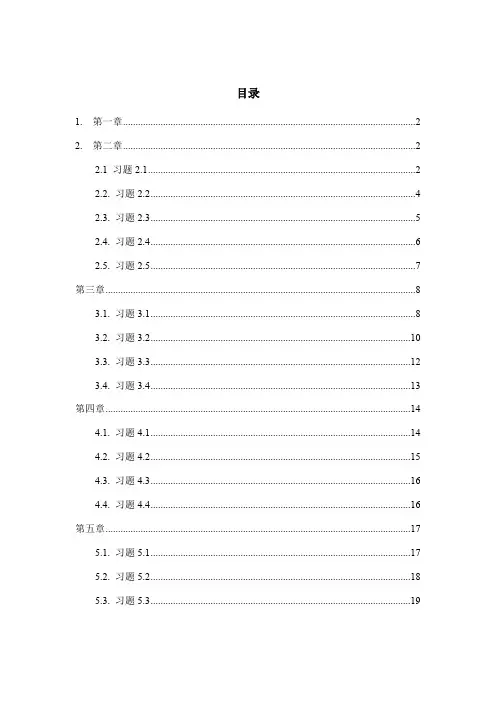

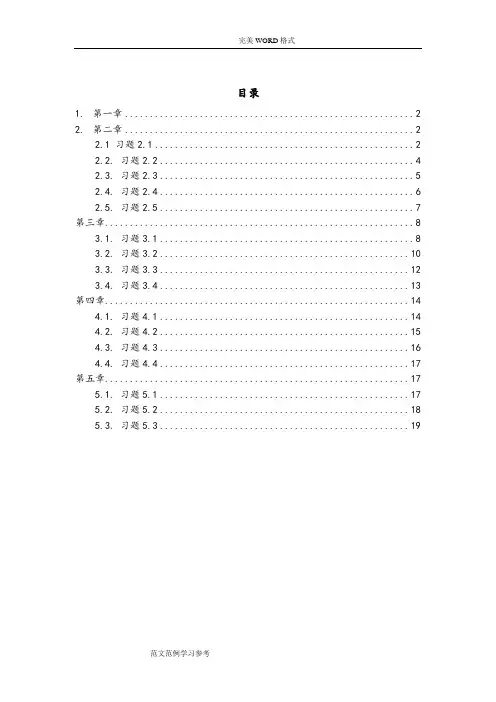

目录1.第一章 (2)2.第二章 (2)2.1 习题2.1 (2)2.2. 习题2.2 (4)2.3. 习题2.3 (5)2.4. 习题2.4 (6)2.5. 习题2.5 (7)第三章 (8)3.1. 习题3.1 (8)3.2. 习题3.2 (10)3.3. 习题3.3 (12)3.4. 习题3.4 (13)第四章 (14)4.1. 习题4.1 (14)4.2. 习题4.2 (15)4.3. 习题4.3 (16)4.4. 习题4.4 (17)第五章 (17)5.1. 习题5.1 (17)5.2. 习题5.2 (18)5.3. 习题5.3 (19)1. 第一章略2. 第二章2.1 习题2.1500千伏线路有以下三种方案。
三种方案，导线水平排列，相间距11米。
求每公里电阻、电抗、电纳和电晕临界电压。
(1)(2)(3)解：1） 每公里电阻：线路为钢芯铝线，截面积630/55mm 2前者表示铝线部分额定截面积630 mm 2，后者表示钢线部分额定截面积55 mm 2，计算时不予考虑。
则：km Sr /0248.063022.31Ω=⨯==ρ；同理得： 230.026,0.026r r =Ω=Ω 2）、每公里电抗： 几何均距：13859.13mm m D ===(34.3/92.60mm eq r ===10.015713859.130.01570.06283ln0.06283ln 0.323/km 92.602m eq D x r n =+=+=Ω 同理可得：22151.10mm 0.289/km eq r x ==Ω，，33214.39mm 0.266/km eq r x ==Ω， 3）、每公里电纳：666117.4517.451010 3.4810S /km 13859.13ln ln 92.6meqb D r ---=⨯=⨯=⨯ ， 同理：66233.8610S /km, 4.18610S /km b b --=⨯=⨯ 4）、电晕临界电压：详细过程见《电力系统稳态分析》第三版，陈珩编。
电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。
A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。
D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。
2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。
3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程？ A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案：D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析？ A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案：B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素？ A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案：A. 电压、电流、功率4.电力系统中，以下哪个是稳态分析的基本假设？ A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案：A. 电源电压保持不变5.电力系统中，以下哪个方程可以描述节点电压和支路电流之间的关系？ A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案：B. 克希霍夫方程6.电力系统的稳态分析中，以下哪个方法可以用来求解节点电压和支路电流？A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案：C. 潮流方程7.电力系统中，以下哪个因素会导致电压降？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：C. 线路电阻过大8.电力系统中，以下哪个因素会导致线损？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：B. 负载电流过大9.电力系统中，以下哪个因素会导致短路电流？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案：C. 线路电阻过大10.电力系统的稳态分析中，以下哪个指标可以评估系统的稳定性？ A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案：D. 短路电流。
电力系统稳态分析部分习题答案第一章电力系统的基本概念1-2 电力系统的部分接线示与图 1-2，各电压级的额定电压及功率输送方向已标明在图中。
题图 1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。
变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T-3：V N1=35KV和V N2=11KV。
变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。
电力系统稳态分析 一、单项选择题（本大题共10分，共 10 小题，每小题 1 分） 1. 丰水季节，宜作为调频电厂的是（ ）。 A. 热电厂 B. 核电厂 C. 有调节性能的水电厂 D. 中温中压火电厂 2. 隐极式发电机的有功功率功角关系为（ ）。
A. B.
C. D.
3. 按线路长度计算功率的初分布的条件是（ ）。 A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同 D. 网络中所有导线单位长度的阻抗相同 4. 升压结构三绕组变压器高、中压绕组之间的短路电压百分值（ ）。 A. 大于中、低压绕组之间的短路电压百分值 B. 等于中、低压绕组之间的短路电压百分值 C. 小于中、低压绕组之间的短路电压百分值 D. 不大于中、低压绕组之间的短路电压百分值 5. 若网络中共有n个节点，其中有1个平衡节点，有m个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为（ ）。 A. n-m-1个电压相角和m个电压幅值 B. n-1个电压相角和m个电压幅值 C. n-1个电压相角和n-m-1个电压幅值 D. n-1个电压相角和n-m个电压幅值 6. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是（ ）。 A. 输电效率 B. 最大负荷利用小时数 C. 线损率 D. 网损率 7. 运用牛顿-拉夫逊迭代法时应使选择的初值（ ）。 A. 不等于精确解 B. 远大于精确解 C. 接近精确解 D. 远小于精确解 8. 双绕组变压器的电纳（ ）。 A. 可由空载损耗计算 B. 可由短路电压百分值计算 C. 可由短路损耗计算 D. 可由空载电流百分值计算 9. 电力系统电压波动产生的原因有（ ）。 A. 由幅度很小，周期很短的偶然性负荷变动引起 B. 由冲击性或者间歇性负荷引起 C. 由生产和生活的负荷变化引起 D. 由气象变化引起 10. 决定电能生产、输送和消费同时进行的特点是（ ）。 A. 电能与国民经济各个部门之间的关系都很密切 B. 电能不能大量储存 C. 对电能质量（电压，频率，波形）的要求严格 D. 电能生产、输送、消费工况的改变十分迅速 二、多项选择题（本大题共10分，共 10 小题，每小题 1 分） 1. 可将实际有功功率负荷随时间的变动分解为以下（ ）有规律的负荷变动。 A. 偶然性的负荷变动 B. 冲击性的负荷变动 C. 生产和生活的负荷变动 D. 气象变化引起的负荷变动 2. 限制电压波动的技术措施有（ ）。 A. 大容量变电所专线供电 B. 设置并联电抗器 C. 设置调相机和电抗器 D. 设置静止补偿器 3. 在多电压级中，用Г形变压器模型存在的问题有（ ）。 A. 需归算所有参数 B. 能精确归算所有环网中的参数 C. 需归算所有变量 D. 能精确归算所有环网中的变量 4. 所需断路器等高压电器很多的有备用典型接线方式有（ ）。 A. 双回路的放射式网络 B. 双回路的干线式网络 C. 环式网络 D. 双回路的链式网络 5. 电力系统的潮流分布包括（ ）。 A. 各节点电压分布 B. 各支路电流分布 C. 各支路阻抗分布 D. 各支路功率分布 6. 隐极式发电机组的运行极限包括（ ）。 A. 定子绕组温升约束 B. 励磁绕组温升约束 C. 原动机转速约束 D. 定子端部温升和并列运行稳定性约束 7. 电力系统主要包括（ ）。 A. 生产电能的设备 B. 变换电能的设备 C. 输送和分配电能的设备 D. 消耗电能的设备 8. 负荷的单位调节功率的含义是（ ）。 A. 随着频率的升高，负荷消耗功率减少的量 B. 随着频率的升高，负荷消耗功率增加的量 C. 随着频率的降低，负荷消耗功率减少的量 D. 随着频率的降低，负荷消耗功率增加的量 9. 影响分裂导线每公里长度的电纳大小的因素有（ ）。 A. 导线的相间距离 B. 导线截面积 C. 导线材料 D. 导线分裂根数 10. 运转中的发电设备可能发的最大功率包括（ ）。 A. 负荷备用 B. 部分事故备用 C. 部分检修备用 D. 发电负荷 三、判断题（本大题共10分，共 10 小题，每小题 1 分） 1. 电力网络结构变化后的节点导纳矩阵必须按定义重新形成。 2. 在多电压级网络中，变压器采用Γ型模型，所有参数或变量都需进行电压级的归算。 3. 负荷的单位调节功率表示随频率的升或降负荷消耗功率增加或减少的量。 4. 中性点不接地系统供电可靠性高，绝缘水平要求低。 5. 导线在杆塔上的布置和导线截面积的大小对线路的电阻没有显著影响。 6. 牛顿-拉夫逊迭代法的基本原理是用泰勒级数展开非线性方程组，略去二阶及以上的高阶项得到线性修正方程组，通过一次求解修正方程组和修正未知量就可得到未知量的精确解。 7. 用三个绕组两两短路时的短路试验数据计算三绕组变压器的阻抗时，均应先归算制造厂提供的短路损耗和短路电压百分值，再计算各绕组的电阻和电抗。 8. 负荷特性取决于各行业的生产制度。 9. 水电厂可调容量受下游释放水量限制。 10. 当输送的有功大于自然功率时，线路消耗容性无功功率；当输送的有功小于自然功率时，线路消耗感性无功功率。 四、名词解释题（本大题共20分，共 10 小题，每小题 2 分） 1. 水电厂的强迫功率 2. 节点导纳矩阵的稀疏度 3. 电压损耗 4. 三绕组变压器的最大短路损耗 5. 电力系统的中性点是（ ）。 6. 潮流分布 7. 充电功率 8. 自然功率 9. 扰动变量 10. 电压崩溃
五、计算题（本大题共35分，共 5 小题，每小题 7 分） 1. 一个简单电力网络的节点导纳矩阵为
支路3-4的导纳为y34=6-j8，试计算该支路的导纳参数改变为y’34=3-j4，y’30=y’40=j0.02时的节点导纳矩阵。
2. 一回110kV线路向变电所供电。取基准值SB=100，UB=110，标么值参数为：110kV线路ZL=0.1+j0.2，YL=j0.02；变压器ZT=0.02+j0.3，YT=0.0006-j0.004。若110kV线路始端电压标么值为1.05，变电所末端负荷标么值为0.2+j0.1。试计算整个系统的输电效率和变电所末端母线电压（不计电压降落横分量）。 3. 若图所示的110kV环网的线路均为LGJ-95型导线，线路AB、AC和BC的总的充电功率分别为1.2826Mvar、0.962Mvar和0.962Mvar。试计算不计线路阻
抗功率损耗的功率分布。 4. 某降压变压器的变比为110±2×2.5%/11kV。在最大负荷和最小负荷时，高压侧母线电压分别为112kV和110kV，归算至高压侧的阻抗上的电压损耗分别为7kV和4kV；低压母线电压偏移允许分别为5%和0%。试判断选择无载调压变压器能否使低压侧母线电压满足调压要求。 5. 500kV输电线路长600km，采用三分裂导线3×LGJQ-400，单位长度的参数为r1=0.02625Ω/km，x1=0.298Ω/km，b1=3.735×10-6S/km，试计算输电线路Π型等值电路精确计及分布特性时的参数。 六、问答题（本大题共15分，共 5 小题，每小题 3 分） 1. 多电压级网络中变压器模型的不同对电力网络等值电路的制定有什么影响？ 2. 频率的二次调整有什么作用？ 3. 双回路放射式结线不够经济的原因是什么？ 4. 无功-电压调整和有功-频率调整的不同点有（ ）。 5. 广义电力系统、电力系统和电力网络之间的关系怎样？
答案： 一、单项选择题（10分，共 10 题，每小题 1 分） 1. D 2. A 3. D 4. A 5. C 6. A 7. C 8. D 9. B 10. B
二、多项选择题（10分，共 10 题，每小题 1 分） 1. ABCD 2. ACD 3. AC 4. BD 5. ABD 6. ABD 7. ABCD 8. BC 9. ABD 10. ABD
三、判断题（10分，共 10 题，每小题 1 分） 1. × 2. √ 3. √ 4. × 5. × 6. × 7. × 8. × 9. × 10. ×
四、名词解释题（20分，共 10 题，每小题 2 分） 1. 参考答案： 水电厂的强迫功率是为保证河流下游的灌溉、通航，向下游释放一定水量时发出的功率。 解题方案： 从水力发电厂的特点分析。 评分标准：
2. 参考答案： 节点导纳矩阵的稀疏度等于节点导纳矩阵中零元素个数与矩阵的总元素个数的比值。 解题方案： 考查节点导纳矩阵的稀疏度概念。 评分标准：
3. 参考答案： 电压损耗是指线路任意两点之间电压的数值差，常用额定电压的百分值表示。 解题方案：
