2.1、输入整流滤波电路 只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。 2.2、高压尖峰吸收电路 D18、R004和C01组成高压尖峰吸收电路。当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。 2.3、辅助电源电路 整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。反馈电流通过R06、R003、Q03的b、e极等效电阻对电容C02充电，随着C02充电电压增加，流经Q03的b极电流逐渐减小，使③~④反馈绕组上的感应电动势
单端正激式开关电源主 电路的设计 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
摘要：电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠工作。目前，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代传统技术制造的相控稳压电源，并广泛应用于电子设备中。 本设计的单端正激式开关电源是一种间接直流变流技术，本设计以正激电路为主体，采用以TOPSwitch系列开关电源集成芯片TOP244Y为核心的脉宽调制电路实现交-直-交-直变流，输出稳压稳频的直流电。 关键词开关电源；正激电路；变压器；脉宽调制； ABSTRACT Power is an indispensable part of electronic equipment, its performance directly related to electronic equipment technical indicators and safe work can. At present, switching power supply for has the advantages of small size, light weight, high efficiency, low calorific value and stable performance advantages and replace traditional technology of phased manostat, and widely used in electronic equipment. The design of the single straight separate-excited switching power supply is a kind of indirect dc converter technology, this design was adopted for the main circuit, induced by TOPSwitch series of switch power integration chip TOP244Y as the core of the pulse width modulation circuit implementation delivered straight into - - - the voltage output variable flow straight, dc frequency stability. KEY WORDS Switching power supply；Is induced circuit；Transformer；Pulse width modulation
FS1: 由变压器计算得到Iin值，以此Iin值可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻):
电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用SCK053(3A/5Ω)，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。 VDR1(突波吸收器): 当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。 CY1，CY2(Y-Cap): Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap，Y-Cap 会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。 CX1(X-Cap)、RX1: X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC 测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但
摘要：电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠工作。目前，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代传统技术制造的相控稳压电源，并广泛应用于电子设备中。 本设计的单端正激式开关电源是一种间接直流变流技术，本设计以正激电路为主体，采用以TOPSwitch系列开关电源集成芯片TOP244Y为核心的脉宽调制电路实现交-直-交-直变流，输出稳压稳频的直流电。 关键词开关电源；正激电路；变压器；脉宽调制； ABSTRACT Power is an indispensable part of electronic equipment, its performance directly related to electronic equipment technical indicators and safe work can. At present, switching power supply for has the advantages of small size, light weight, high efficiency, low calorific value and stable performance advantages and replace traditional technology of phased manostat, and widely used in electronic equipment. The design of the single straight separate-excited switching power supply is a kind of indirect dc converter technology, this design was adopted for the main circuit, induced by TOPSwitch series of switch power integration chip TOP244Y as the core of the pulse width modulation circuit implementation delivered straight into - - - the voltage output variable flow straight, dc frequency stability. KEY WORDS Switching power supply；Is induced circuit；Transformer；Pulse width modulation 目录 前言 (1)

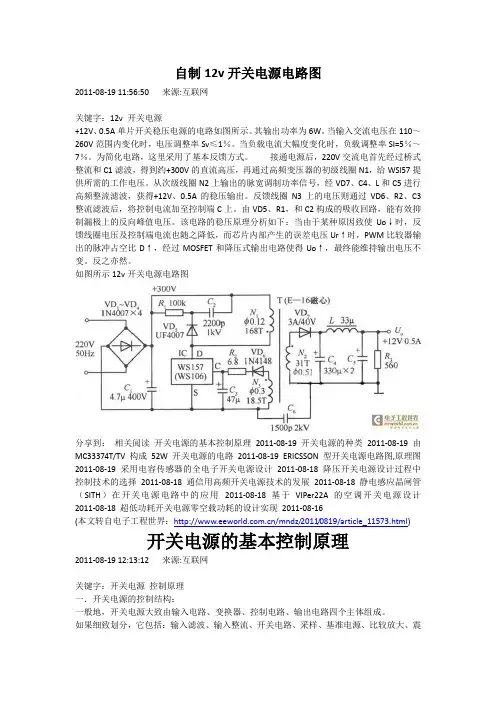

相关开关电源原理及电路图 2012-06-03 17:39:37 来源:21IC 关键字：开关电源电路图 什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。待到下一个脉冲的周期正半周信号到来时，重复上一个过程。这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。 图开关电源原理图1
反激开关电源 一．定义： 直流电压正好激励变压器的初级线圈时，变压器的次级线圈并没有向负载提供输出功率，而是仅在关断变压器初级线圈的激励电压后，才对负载提供输出功率。 二．反激开关电源的主电路 开关管导通时，反激开关电源将电能转化为磁能，存储在变压器中； 开关管关断时，发激开关电源再将存储的磁能转化为电能传送给负载。 电路特点： 1.结构简单，效率高，体积小，造价低 2.输出纹波电压比较大
3.输出功率一般在150W一下，经常作为辅助电源应用在控制系 统中 4.适合多输出小功率场合 三．反激开关电源原理分析 CCM模式 1.开关管T导通 电源电压 in V加在变压器的初级绕组1N上，在次级绕组2N 上产生感应电压 2 2 1 N in N u V N =-，初级绕组电流线性增加，in P P V di dt L =， 电流 P i最大值max min in P P P V I I DT L -- =+，变压器铁心被磁化，磁通线 性增加， () 1 in V DT N + ?Φ=。 2.开关管T关断 初级绕组开路，次级绕组工作，次级绕组电压 2 N o u V =，次级绕
组电流线性下降， S o S di V dt L =，电流S i 最小值 min m (1)o S S ax S V I I D T L --=- -，变压器铁心去磁，磁通线性减小，()2 (1)o V D T N -?Φ= -。 3. 基本关系： ()()+-?Φ=?Φ?211(1)(1)o in V N D D V N D n D =?=?--，其中12 N n N = 开关管T 电压应力：1 21in T in o V N V V V N D =+ =- 二极管D 的电压应力：2 1o D o in V N V V V N D =+ = 此时，负载电流o I 等于二极管电流的平均值，即 min m 1 ()(1)2 o S S ax I I I D --=+- 由变压器工作原理 1min 2min 1max 2m P S P S ax N I N I N I N I ----== 可得 2max 11 12in P o P V N I I DT N D L -= +- 11m max 22112in S ax P o P V N N I I I DT N D N L --= =+- 临界模式 此时有min 0P I -=且min 0S I -=，则有下列式子成立：
HT46R22单片机在电磁炉功率控制中的应用 摘要摘要：：介绍了电磁炉的基本工作原理，并提出了一种采用HT46R22单片机实现电磁炉功率稳定输出的功率控制方法，最后简单介绍了该方法的软硬件设计过程。 关键词关键词：：电磁炉；HT46R22；功率控制 引言 引言 近年来，随着环保和节能意识的逐步提高，一种新兴的"绿色的厨具"--电磁炉正在家庭中普及。它改变了传统的明火烹调方式，利用电磁感应原理，使电流通过内置的线圈时产生磁场，磁场内的磁力线感应到铁制器皿，产生无数高速运动的小涡流，涡流产生的巨大循环能量转换为有效热能，使锅具自行高速加热，最终直接加热食物。电磁炉的热效率达到90％以上，同时它无烟无灰，无污染，不升高室温，不产生一氧化碳等有害物质，安全环保。电磁炉还采用了微电脑控制，能够随意控制温度。正是由于上述种种优点，电磁炉在发达国家的家庭普及率已经达到80％以上。 为了提高电热转换率，家用电磁炉一般采用的是高频电磁炉，须将工频电整流成直流电后再逆变成20kHz 以上的高频振荡电流，在高频下，稳定功率输出和实时检测就成了设计的难点和关键所在。采用Hol tek 公司产的A/D 型单片机HT46R22可以方便地实现定温控制、实时检测、报警检测和功率控制，本文着重介绍功率控制的实现。 1 1 功率控制设计原理功率控制设计原理 功率控制设计原理 1.1 电磁炉的工作原理 电磁炉的工作原理如图1所示，由主电路和控制电路构成。主电路中220V 交流电经整流滤波后加在由电容C1及C2和电感L1与IGBT 管S 组成的电压谐振变换器上。变换器主要起两个作用，一是将工频转
换为20～40kHz 的高频交流电，二是将电能转换为磁能。高频交流电加在励磁线圈上，通过电磁感应，直接作用于锅具底部，产生涡流，使锅具迅速加热。控制电路采用单片机HT46R22作为主控制芯片，它能实现许多必要的检测和保护，同时由它产生控制所需的PWM 信号，控制电磁炉的输出功率。 1.2 电磁炉的功率控制原理 功率控制，就是当工频交流电稳定的情况下，电磁炉能按设定的功率稳定地输出，以使电磁炉能稳定地工作。因为，负荷电流能反映输出功率的大小，所以，控制的对象可以转化为负荷电流，同时将负荷电流的大小设计为由PWM 信号的占空比决定，占空比越大，负荷电流就越大。 用户设定的火力档（功率档）依次为1600W、1400W、1200W、1000W、800W，实测原电磁炉的输出功率（W）、负荷电流（A）、市电电压（V）、负荷电流检测值CRU 电压（V）及PWM 占空比的关系如表1所列。 表1 1 输出功率与负荷电流占空比等关系输出功率与负荷电流占空比等关系 输出功率与负荷电流占空比等关系 输出功率/W 1600 1400 1200 1000 800 负荷电流/A 7.33 6.21 5.5 5.02 3.67 市电电压/V 220 220 220 220 220 占空比 58 47 40 35 22 CRUmax/V 4.48 3.68 3.24 2.88 2 CRUmin/V 3.76 3.16 2.80 2.52 1.76 由表1可以得到PWM 信号占空比和负荷电流得关系曲线如图2所示。 2 2 功率控制的实现功率控制的实现 功率控制的实现 2.1 单片机HT46R22 HT46R22是Holtec 公司生产的一种8位高性能精简指令集单片机，特别适合于需要A/D 转换的产品设计。其管脚分布如图3所示。 它有3个I/O 口，一个PWM 输出通道。其低功耗、可编程分频器、计数器、振荡器选择、多通道A/D 转换、PC 通信等功能，使之广泛应用于工业控制、马达控制、消费类产品等。
48V/50A开关电源整流模块主电路设计 高频开关电源系统具有体积小，重量轻，高效节能，输出纹波小，输出杂音电压小和动态响应性能好等很多优点，现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统。随着电子技术，电力电子技术，自动控制技术和计算机控制技术的发展，高频开关电源系统的性能也越来越好。通信用开关电源系统作为开关式稳压电源的一种形式，它的设计内容和设计方法都具有自己的特殊性。 要设计一套通信用开关电源系统，首先要明白对它的全面要求，然后再设计系统的各个部分。高频开关电源主回路和控制回路所用的电路形式，元器件，控制方式都发展很快。它们的设计具有特殊的内容和方法。 1设计要求和具体电路设计 通信基础开关电源系统的关键部分是开关电源整流模块。整流模块的规格很多，结合在工 作中遇到的实际情况，提出该模块设计的硬指标如下： 1) 电网允许的电压波动范围 单相交流输入，有效值波动范围：220 V±20%，即176～264 V；频率：45～65 Hz。 2) 直流输出电压，电流 输出电压：标称－48V，调节范围：浮充，43～56?5V；均充，45～58V。 输出电流：额定值：50A。 3) 保护和告警性能 ①当输入电压低到170 VAC或高到270 VAC，或散热器温度高到75 ℃时，自动关机。 ②当模块直流输出电压高到60 V，或输出电流高到58～60 A时，自动关机。 ③当输出电流高到53～55 A时，自动限流，负载继续加大时，调低输出电压。
4) 效率和功率因数 模块的效率不低于88％，功率因数不低于0.99。 5) 其他指标 模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准。 由于模块的输出功率不大，可采用如下的基本方案来设计主电路： 1) 单相交流输入，采用高频有源功率因数校正技术，以提高功率因数； 2) 采用双正激变换电路拓扑形式，工作可靠性高； 3) 主开关管采用 V MOSFET，逆变开关频率取为50 kHz； 4) 采用复合隔离的逆变压器，一只变压器双端工作； 5) 采用倍流整流电路，便于绕制变压器。 依照上述方案，即可设计出主电路的基本形式如图1。 图1 48V/50A整流模块DC/DC主电路基本形式 以下即可按照模块设计的要求来确定主电路中各元器件的基本参数。 1) 输出整流管的选择 输出整流二极管的工作波形如图2所示。

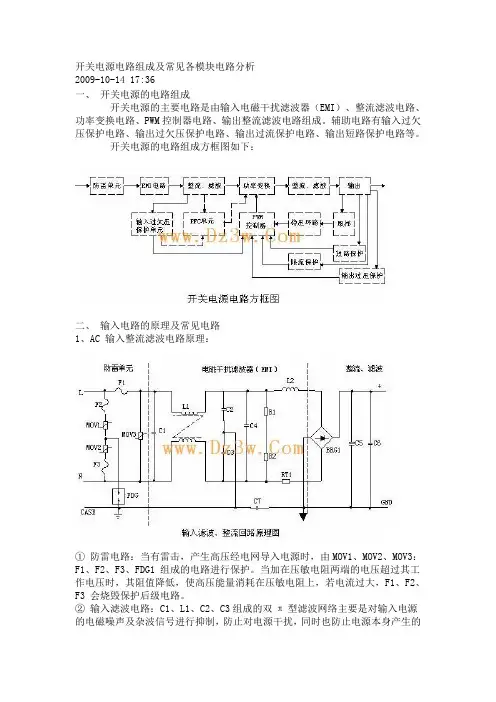

开关电源电路详解图 一、开关电源的电路组成 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路 1、AC 输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖
输入欠压保护电路 输入欠压保护电路一 1、概述（电路类别、实现主要功能描述）： 该电路属于输入欠压电路，当输入电压低于保护电压时拉低控制芯片的供电Vcc，从而关闭输出。 2、电路组成（原理图）： 3、工作原理分析(主要功能、性能指标及实现原理): 当电源输入电压高于欠压保护设定点时，A点电压高于U4的Vref，U4导通，B点电压为低电平，Q4导通，Vcc供电正常；当输入电压低于保护电压时，A 点电压低于U4的Vref，U4截止，B点电压为高电平，Q4截止，从而Vcc没 有电压，此时Vref也为低电平，当输入电压逐渐升高时，A点电压也逐渐升高，当高于U4的Vref，模块又正常工作。R4可以设定欠压保护点的回差。4、电路的优缺点 该电路的优点：电路简单，保护点精确 缺点：成本较高。 5、应用的注意事项： 使用时注意R1，R2的取值，有时候需要两个电阻并联才能得到需要的保护点。还需要注意R1，R2的温度系数，否则高低温时，欠压保护点相差较大。输入欠压保护电路二 1、概述（电路类别、实现主要功能描述）： 输入欠压保护电路。当输入电压低于设定欠压值时，关闭输出；当输入电压 升高到设定恢复值时，输出自动恢复正常。 2、电路组成（原理图）：
3、工作原理分析(主要功能、性能指标及实现原理): 输入电压在正常工作范围内时， Va大于VD4的稳压值，VT4导通，Vb为0电位，VT5截止，此时保护电路不起作用；当输入电压低于设定欠压值时，Va小于VD4的稳压值，VT4截止，Vb为高电位，VT5导通，将COMP（芯片的1脚）拉到0电位，芯片关闭输出，从而实现了欠压保护功 能。 R21、VT6、R23组成欠压关断、恢复时的回差电路。当欠压关断时,VT6导通，将R21与R2并联，；恢复时，VT6截止， ，回差电压即为(Vin’-Vin)。 4、电路的优缺点 优点：电路形式简单，成本较低。 缺点：因稳压管VD4批次间稳压值的差异，导致欠压保护点上下浮动，大批量生产时需经常调试相关参数。 5、应用的注意事项： VD4应该选温度系数较好的稳压管，需调试的元件如R2应考虑多个并联以方便调试。 输出过压保护电路 输出过压保护电路一 1、概述（电路类别、实现主要功能描述）：
请假大家一个问题：以力士乐A10V泵为例，同时具有LS，PC和恒功率阀，我的问题是如何在试验台上调定恒功率阀的起调压力呢？恒功率阀的第二级弹簧需不需要调节？如何调节？ 游勇 这个比较复杂。A10V..DFLR的恒功率控制是用双弹簧来实现，一般在出厂时己调好，功率曲线不能改变。 所需工具较多： 1. 手动溢流阀安装在油泵出口作负载； 2. 流量计及压力表。 步骤如下： 1. 把X口及P口连接； 2. 手动溢流阀全开； 3. 油泵起动； 4. 手动溢流阀加压直至恒功率控制的起点压力； 5. 调整泵体上的恒功率阀，直至流量计显示流量开始发生变化； 6. 完成。 需要检测泵出口流量的变化来判断恒功率阀的调定压力是吧，但是另外一个问题是：流量变化多少才能认定恒功率阀的压力已经调定到指定值了呢？谢谢 补充一下第五步恒功率阀的调节方法。 1、将一级弹簧顺时针向里调节（感觉调到起调压力以上即可）。 2、将溢流阀调至起调压力向上一点。 3、回调一级弹簧至起调压力。 至此一级弹簧调节完毕（在此过程中流量应保持在最大流量） 4、将溢流阀压力向上调节，取出不同的几组P、Q数据（P应大于起调压力）做出P-Q曲线，调节二级弹簧使其尽量接近恒功率曲线。 调节过程较为繁琐，出厂时基本已调节好，若非出现故障一般不要调节。 需要检测泵出口流量的变化来判断恒功率阀的调定压力是吧，但是另外一个问题是：流量变化多少才能认定恒功率 ... 当压力上升到一级弹簧控制的起调压力后流量才会发生变化的。也就是说自下而上调节溢流阀当流量开始减小时的压力即为一级弹簧控制的起调压力！ |补充一下第五步恒功率阀的调节方法。 1、将一级弹簧顺时针向里调节（感觉调到起调压力以上即可）。 2、将 ... 通过观测流量的方式可以设定一级弹簧的调定值； 那么对于二级弹簧的调节，如果在试验台上取几点的话，这样耗费的时间是不是会很长？如何根据测的几组PQ数据来调节二级弹簧呢？魏兄能不能在详细描述一下呢？谢谢
机电工程技术2010年第39卷第08 期 小功率光伏系统MPPT 模拟控制电路 刘正奇，李继东 （海军蚌埠士官学校， 安徽蚌埠 233012） 收稿日期：2010－02－06 ，一些特殊场合无法安装大功率太阳能电池，方法不适用于小功率太阳能系统，根据太阳能电池功率点分布的特有规律，，采用模拟电路进行电压跟踪实现最大功率点跟踪的简便方法。；模拟电路；DC ／DC 变换器文献标识码：A 文章编号：1009－9492(201008－0079－03 1引言 在太阳能光伏发电系统中，由于受环境因素的影响，其输出具有非线性特性，造成太阳能电池与负载之间不匹配，从而降低了太阳能电池的输出效率 ［1］
。 为提高电能的利用率，最大功率点跟踪MPPT （Maxi- mum Power Point Tracking ）是一种有效的方法，目前国内 外关于最大功率点跟踪技术已经有很多方法，如定电压跟踪法、扰动观察法、增量电导法、二次差值法等［2－5］，这些控制方法各有其优缺点 ［6］ 。太阳能光伏发电系统通常由太 阳能电池组、蓄电池组、充放电控制设备等部分组成。以前研究出的最大功率点跟踪方法中，对系统中各部分的动态模型参数设置过于复杂，导致这些方法的实现难度大；另外，以前的研究几乎都采用单片机作为最大功率点跟踪控制电路的核心元件，存在着静态功耗较高、程序运行错误可能等缺陷，对类似海上导航灯浮标等用途的小功率光伏发电系统实用性不强。根据太阳能电池功率点分布的特有规律，结合高效开关电源变换技术，本文提出一种不需使用单片机、采用比较简单的模拟电路进行电压跟踪，从而实现太阳能电池最大功率点跟踪的简便方法。 2太阳能电池的功率分布特点 太阳能电池受到的外界影响因素（温度、光照等）很多，且它的输出特性是非线性的。图1为某太阳能电池的伏安（电压－电流）特性，图2为其伏瓦（电压－功率）特性 ［7］ 。 从图中可以看到，在常温下，200W ／m 2 日照时，最大功率点发生在电压约为380V ；而1000W ／m 2日照时，最大

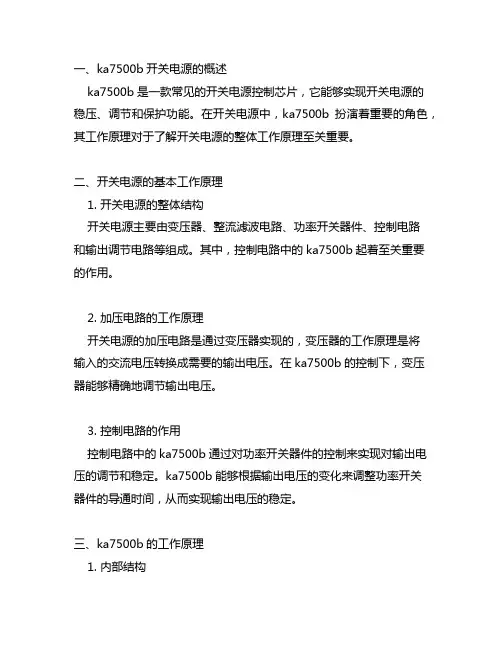

用TL494制作的ATXC开关电源控制电路图 本开头电源控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。４９４是双排１６脚集成电路，工作电压７～４０Ｖ。它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路。 图1 ＡＴＸ电源的控制电路见图１。控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。４９４是双排１６脚集成电路，工作电压７～４０Ｖ。它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。本例为此种工作方式，故将{13}脚与{14}脚相连接。比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。 比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母
ａ、ｂ、ｃ、ｄ来表示。其中ａ是死区时间比较器。因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。为防止这样的事情发生，４９４设置了死区时间比较器ａ。从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。４９４内部还有３个二输入端与门（用１、２、３表示）、两个二输入端与非门、反相器、Ｔ触发器等电路。与门是这样一种电路，只有所有的输入端都是高电平，输出端才能输出高电平；若有一个输入端为低电平，则输出端输出低电平。反相器的作用是把输入信号隔离放大后反相输出。与非门则相当于一个与门和一个反相器的组合。Ｔ触发器的作用是：每输入一个脉冲，输出端的电平就变化一次。如输出端Ｑ为低电平，输入一个脉冲后，Ｑ变为高电平，再输入一个脉冲，Ｑ又回到低电平。比较器、与门、反相器、Ｔ触发器以及锯齿波振荡器及{8}脚、{11}脚输出的波形见图２。３３９是四比较器集成电路。按管脚的顺序把内部四个比较器设为Ａ、Ｂ、Ｃ、Ｄ比较器。４９４和３３９再配合其他电路，共同完成ＡＴＸ电源的稳压，产生ＰＷ－ＯＫ信号及各种保护功能。
常用直流开关电源的保护电路设计 概述 随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源[1-3]。同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间。但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。 2 开关电源的原理及特点 2.1工作原理 直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。它主要由开关三极管和高频变压器组成。图1画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V，激励信号，续流二极管Vp，储能电感和滤波电容C组成。实际上，直流开关电源的核心部分是一个直流变压器。 2.2特点 为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体(Mn-Zn)材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。 直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高， 3 直流开关电源的保护 基于直流开关电源的特点和实际的电气状况，为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，本文根据不同的情况设计了多种保护电路。 3.1过电流保护电路
请教：力士乐Ａ１０ＶＳＯ－ＤＦＬＲ（恒压/流量/功率控制）变量泵的控制原理 管理提醒： 本帖被论坛清道夫执行加亮操作(2009-01-08) 图片： 图片：
图片：
图片：
为向各位了解力士乐A10VSO…DFLR…恒压/流量/功率控制泵的控制原理,上传4张图片. 我想了解的问题是: 1.功率阀的原理; 2. 恒压/流量/功率控制三种控制功能的转换过程． 说明: 最上面的一张图为总图(网上下载的).图1和图2是按照力士乐另一份彩图资料绘制的. 图1中的A1和图2为清晰起见,图1中的X口我画在了上面(原资料是在侧面的) [ 此贴被论坛清道夫在2008-05-21 13:53重新编辑] 小中大引用推荐编辑只看复制 我的问题已经提出好几天了．无人回帖．可能是我对问题的叙述不很清楚． 最近几天我琢磨了一下，对于功率阀的调节原理,我先试着分析如下.是我个人的理解,请诸位指正.
功率阀相当于一个压力无级可调的(比例)溢流阀,它可无级地改变着进入流量调节器弹簧腔的压力P 通过泵斜盘改变功率阀调压弹簧的压缩量X来实现的(泵斜盘带动拨杆改变功率阀套的位置,进而改变功率阀压缩量X与泵斜盘倾角β成反比. 在泵进入恒功率控制期间,流量调节器控制阀芯的位置也有3个. 压力P H作用在控制阀芯的右端(见图1),以形成一个对抗反力,与作用在控制阀芯左端的泵出口压力P P相在中位(平衡位置),在此状态下,泵的斜盘倾角不变. 功率阀所决定的压力P H与泵压力P P应该是同比例变化(升降)的.并且P H的变化要比P P的变化滞后一点当泵压升高时,P P先将控制阀芯向右推离中位(平衡被破坏),并进入泵变量缸的无杆腔使泵的斜盘倾角β变角β的变小,功率阀调压弹簧的压缩量X则变大,阀的开启压力P H随之升高,升高了的P H又将控制阀芯推回中循环下去,控制阀芯连续的经历由平衡→不平衡→新的平衡的过程(用一位网友的话讲,就是控制阀芯在“中位控制. 当泵压降低时,则会出现相反的过程. 恒功率控制始于起点的调整压力，终于切断点的限位柱（即死档铁）． 不知我分析的对不对，请各位点拨． [ 此贴被闫波在2008-02-11 10:35重新编辑] 顶端Posted: 2008-02-09 11:13 | 1 楼 小中大引用推荐编辑只看复制 图片：
开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路 图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1
处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。 单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。 单端反激式开关电源使用的开关管VT1 承受的最大反向 电压是电路工作电压值的两倍，工作频率在20－200kHz之间。 ３．单端正激式开关电源 单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VT1导通时，VD2也 导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。 在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和 复位时间应相等，所以电路中脉冲的占空比不能大于５０％。由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。 ４．自激式开关稳压电源 自激式开关稳压电源的典型电路如图五所示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。 当接入电源后在R1给开关管VT1提供启动电流，使VT1 开始导通，其集电极电流Ic在L1中线性增长，在L2 中感应出使VT1 基极为正，发射极为负的正反馈电压，使VT1 很快饱和。与此同时，感应电压给C1充电，随着C1充电电压的增高，VT1基极电位逐渐变低，致使VT1退出饱和区，Ic 开始减小，在L2 中感应出使VT1 基极为负、发射极为正的电压，使VT1 迅速截止，这时二极管VD1导通，高频变压器Ｔ初级绕组中的储能释放给负载。在VT1截止时，L2中没有感应电压，直流供电输人电压又经R1给C1反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振
2002年第3期(总第112期)2002年9月30日出版 (EXPLOSION-PROOFELECTRICMACHINE) 防爆电机 变频调速三相异步电动机恒转矩及恒功率特性的控制 孙振宇 佳木斯电机股份有限公司,黑龙江佳木斯(154002) 摘要阐述变频调速三相异步电动机在低频(f<50Hz)时的恒转矩特性及高频(f>50Hz)时的恒功率特性的控制。 关键词变频调速恒转矩特性恒功率特性控制ControlCharacteristicsofConstantTorqueandConstantOutputinVariable FrequencyAdju stable SpeedThree PhaseInductionMotors SunZhenyu Abstract Thispapergivesadescriptionofcontrollingtheconstanttorquecharacteristicsatlo wfrequency(lessthan50Hz)andtheconstantoutputcharacteristicsathighfrequency(over50H z)invariable frequencyadjustable speedthree phaseinductionmotors. Keywords Variable frequencyadjustable speed,Constanttorquecharacteristic,Con st antoutputcharacteristic,Control. E1=444f1N1mKw1 在忽略定子阻抗压降的情况下,有 U1E1=444f1N1mKw1f1m (1) 1引言 随着我国工业自动化程度的提高,对电动机的调速性能的要求大大提高,而变频调速电机具有效率高、调速范围广、精度高、调速平滑等优点,是异步电动机较理想的调速方法。本文对交流三相异步电动机变频调速中的恒转矩及恒功率特性的控制进行了简明的阐述。 假设Te max和Te分别代表电源频率为额定频率f1e电动机的最大转矩和额定转矩,而Tf max和Tf e分别代表在某一小于额定频率f1e下电动机的最大转矩和额定转矩,若要保证电动机过载能力不变,则有: Tf maxTe max ==m Tf eTe 而Tmax= 3PU1 22f1R1+ 2
