7、仪表电缆及桥架的选型
7.1仪表电缆的选型：
仪表电缆结构材料：
1、导体材料：铜导体、镀锡铜导体、镀银导体.
2、绝缘材料：聚氯乙烯绝缘、聚乙烯绝缘。交联聚乙烯绝缘、F46氟塑料绝缘、F26氟塑料绝缘、硅橡胶绝缘、低烟无卤绝缘，
3、屏蔽材料：铜丝编织屏蔽、镀锡铜丝编织屏蔽、铝箔屏蔽、铜带屏蔽、屏蔽+铜丝编织屏蔽，用于不同的抗干扰的
场合，铠装材料：钢丝编织、钢丝交合、钢带绕包、抵御外界机械应力的电缆。
4、护套材料：聚氯乙烯护套、聚乙烯护套、氟塑料护套、
硅橡胶护套、低烟无卤护套、
仪表电缆分类：
1、信号用仪表电缆
防干扰能力高,电气性能稳定，能在交流300V及以下传输数字信号和模拟信号，阻燃仪表用电缆的阻燃性能（氧指数≥30）其他性能指标可参照信号电缆基本型号：YVV、YVVP、RVV 、 RVVP。
2、控制用仪表电缆
控制仪表电缆：产品执行标准：Q/HTTZH008 阻燃特性试验执行GB12666.5-90标准仪表控制电缆：产品特点及用途适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。基本型号：KJVVP3R、KJVVP3、KJVVP2R、KJVVP2、KJVVPR、KJVVP、KJYVP3R、KJYVP3、KJYVP2R、KJYVP2、KJYVPR、KJYVP。
3、计算机用仪表电缆
本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时不会影响信号的传输质量。基本型号：DJYPV、DJYVPR、DJYPV、DJYPVR、DJYPVP、DJYVP22、
DJYPVPR、DJYP3VP3R、DJYVP2、DJYP3VP3、DJYVP2R、DJYP3VR、DJYP2V、DJYP3V、DJYP2VR、DJYP2VP2R、DJYVP3、DJYVP3R、DJYPV22、DJYPVP22、DJYVP2-22、DJYP2V22、DJYP2VP2-22、DJYP3V22
4、热电偶用仪表电缆
热电偶补偿电缆与补偿导线是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带
有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。基本型号：
KX-HS-FV105P1、KX-HS-FP1V105P1、KX-HS-FP1V105、
KX-HS-FV105、KX-HS-FFP1、KX-HS-FP1FP1、KX-HS-FP1F、KX-HS-FF、KX-GS-VVP、KX-GS-VPVP、KX-GS-VPV、KX-GS-VV.

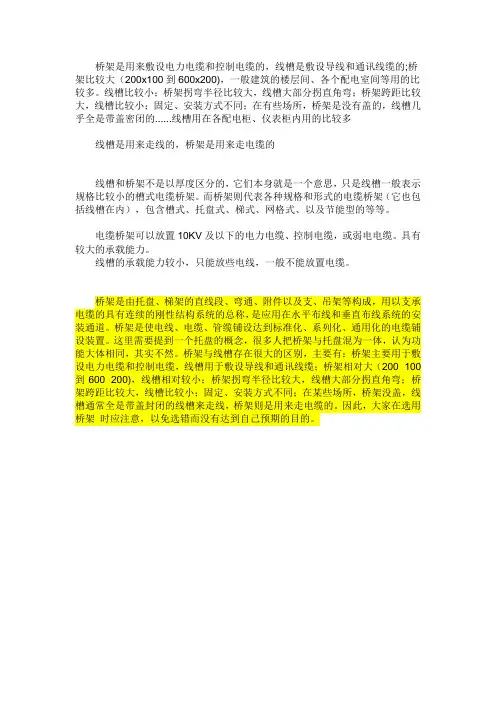

7.2电缆桥架的选型：
1）电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应
采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。2）电缆桥架在有
防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取
在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。
3）在工程防火要求较高的场所，不宜采用铝合金电缆桥架。4）电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50％，控制电缆可取50%～70％，且宜预留10%～25％工程发展裕量。
5）在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时，则工作均布荷载应满足要求。
6）各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
7）在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。8）对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。
9）几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。
电缆桥架适用范围及功能：
1 .梯级式（钢制）
梯级式电缆桥架是根据国外有关技术资料及我厂产品的
特点改进而成。它具有重量轻、成本低、造型别致、通风
散热性能好等特点。适用于一般直径较大的电缆的敷设，特别适用于高、低压、动力电缆的敷设。
功能特点：
特点：重量轻，成本少，通风散热性能好，适用于敷设
直径较大的电缆，特别是高低压动力电缆。180°圆弧卷边
在电缆敷设时不划伤电缆，并能够增强桥架的结构强度。
加工工艺及特点：焊接采用CO2气体保护焊，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷，焊缝表面均匀，热浸锌无锌瘤，镀层均匀。
双梯边加强型梯架特点：采用一次辊压成型工艺压制梯边，通过螺栓把双梯边紧固在一起，增强了桥架的承受载荷，生产速度快，并且结构更为美观。桥架的长度可达8米长，特别适用于大跨距支撑。
2 .托盘式电缆桥架（钢制）
托盘式电缆桥架是石油、化工、电力轻工、电视、电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气好等优点，底部散热孔可用作安装孔，安装更可靠。弯通、三通、四通的结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度。
功能特点：
半封闭型，底部冲散热孔，结构型式同槽式桥架一致，但重量比槽式桥架轻，散热透气性好，底部散热孔可用作安装孔，安装更可靠。
圆弧形弯通：弯通、三通、四通的结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度
3.槽式桥架（钢制）
槽式桥架是一种全封闭桥架。适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽和重腐蚀环境中电缆的防护都有较好的效果。
功能特点：
180°圆弧卷边：180°圆弧卷边在电缆敷设时不划伤电缆，并能够增强桥架的结构强度。 270°圆弧卷边：采用一次辊压成型工艺,300mm以下桥架侧邦上卷边呈2700圆弧，避免
敷设电缆时划伤电缆，尤其在电缆拉出时，卷边不损伤电缆。生产速度快，并且结构更为美观。盖板加强筋：采用专有的模具和液压机对300mm宽以上桥架压制加强筋，防止盖板在热浸锌或装运过程中出现变形，标准长度为2-3米。
电缆桥架设计在施工中的优化 【摘要】本文主要阐述现场电气安装工程师如何对桥架设计图纸进行审核和优化，合理布置桥架的层数、大小及走向，对现场的一些特殊情况做因地制宜的设计。 【关键词】电气安装技术电缆桥架安装技术电缆桥架设计桥架设计优化； 在冶金建设工程中，电缆桥架安装是电气安装工程的一大主要分项工程，是电缆敷设工程的必要条件。电缆桥架设计的是否合理，既关系到桥架施工的质量，又制约电缆敷设工程，会影响整个工程的电气施工进度。由于设计院的桥架设计图纸缺乏现场因地制宜的条件。因此在桥架施工中，现场的电气工程师需对桥架设计图纸根据现场实际情况进行审核，对桥架的设计合理性进行考虑和修改，以便于电缆敷设工程顺利进行，避免在电缆敷设过程中发现桥架设计不合理，出现电缆桥架路径不通、桥架容量不足等情况，从而需要对桥架进行修改，这样会导致如下三个不良后果：其一，造成返工打破工程施工的连续性，延误工期；其二，对桥架的修改破坏了桥架的连贯性、整体性，桥架施工质量大大降低；其三，在电缆敷设中再次动火作业将对电缆敷设工程造成安全隐患。因此必须对桥架的设计进行合理及建设性优化。 电缆桥架、立柱是电缆桥架安装的两大主要部件，在桥架施工中首先焊接的是立柱，立柱需要确定其长度、走向及焊接位置，立柱布置完成后，整个桥架的走向就已成雏形，在电缆桥架的安装中可以根据桥架的连通情况根据施工规范增加立柱。其次是电缆桥架安装，需确定电缆桥架的层数、间距、电缆桥架的规格及桥架的连通形式。同时在冶金工程建设中，电缆桥架施工可分为电气室部分、电缆隧道部分，电气室电缆桥架的布局相对比较复杂一点，因为电气室设计的系统较多，也是全场电缆出线源头，因此也对这两种不通的安装地点进行不同的考虑。 电缆桥架的设计是一个系统工程，不能孤立的思考某一区域的电缆桥架布局，而应该以全局观去统筹考虑，把握整个工程的电气系统，从整个电气系统的线路设计考虑电缆桥架的布局，因此要合理优化电缆桥架设计就得对整个电气的高压系统、低压动力系统、变频传动系统、自动化控制系统做到心中有数，我们
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。 优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。 一、种类： 1．按材料分 1）钢质电缆桥架（不锈钢） 2）铝合金电缆桥架 3）玻璃钢电缆桥架（手糊和机压两种） 4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料） 2．按形式分 1）槽式 2）托盘式 3）梯级式 4）组合式 3．按表面处理分 1）冷镀锌及锌镍合金 2）喷塑 3）喷漆 4）热镀锌 5）热喷锌 二、执行标准： 1．JB/T10216-2000《电控配电用电缆桥架》 2．企业标准：Q/321182AEG001-1997 3．QB/T1453-92电缆桥架 4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求 5．DB32/144-1996电缆用防火槽合 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。 三、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44 材料应符合自身的相关标准 钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568
电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。 (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
室内电缆桥架安装 一、施工准备 1、作业条件 (1)、技术准备：审阅设计，现场勘察电气设备的安装位置和电缆桥架安装的路段；电缆桥架途图纸径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。 (2)、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定： A、电缆桥架应尽可能在建筑物、构筑物(如墙、柱、梁、楼板等)上安装。 B、电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。 C、梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。 D、桥架垂直敷设时，在距地1.8m以下部分应加金属盖保护，但敷设在电气专用房间内时可除外。 E、电缆桥架多层敷设时其层间距离一般为： (A)、桥架上部距顶板或其他障碍物不应小于0.3m；
(B)、电力电缆桥架间不应小于0.3m； (C)、控制电缆桥架间不应小于0.2m； (D)、弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。 F、下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上： (A)、l kV以上和l kV以下的电缆； (B)、强电、弱电、控制电缆； (C)、应急照明和其他照明电缆； (D)、向一级负荷供电的双路电源电缆。 G、几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于0.6m。 H、电缆桥架水平敷设时，支撑跨距一般为 1.5～3m，垂直敷设时，固定点间距不大于2m。桥架弯曲半径小于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。 I、电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。 J、电缆桥架在穿过墙及楼板时，应采取防火隔离措施。 K、直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架
电缆桥架规格大全及表示方法 电缆桥架常见规格 槽式（全封闭式）电缆桥架常见规格有： Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200 梯级式电缆桥架常见规格有： 100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400 电缆桥架规格表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示） 电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。 电缆桥架的规格根据所走桥架的电缆的总截面进行选择，通常电力电缆总截面积不大于桥架断面面积的40％，控制及信号电缆总截面积不大于桥架断面面积的50％。 电缆桥架的载荷G总、电缆桥架宽度B的计算； G总＝n1q1+n2q1+n3q3+....... B=n1(d1+k1)+n2(d2+k2)+.....(电力电缆) Sn=n1n(d1)2/2+n2n(d2)2/2 S=S/40% B=S/h=Sn/40%h (控制电缆)
电缆桥架安装施工方法及工艺 1施工准备 1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。(2)各种电缆桥架技术文件齐全。(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。 1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。 1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。 1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。(3)高层建筑竖井内土建湿作业全部完成。(4)地面电缆桥架应及时配合土建施工。 1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。(2)现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。(4)施工技术资料要和施工进度同步。 2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。 3操作工艺3.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。 工程概况： 1、工程特点及主要事项：电缆桥架对电力干线及弱电工程配线起承架作用。（安全教育月活动方案） 2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。 3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
各种材料电缆桥架性能价格对比说明 一.黑金属类电缆桥架：（热浸锌、镀锌、喷涂、镀锌喷涂） 价格较低、机械强度较高、防腐性能差、其原因是：①防腐层很薄，在运输、安装使用过程喠受外力直接损坏防腐层，通过损坏部分向里面腐蚀蔓延，很快将防护层脱落，失去保护作用，不防腐。②因防腐层很薄，腐蚀性介质很容易通过防腐层渗透到金属体，防腐层脱落失去保护作用。此类电缆桥架一般使用在非防腐性环境下，若用在腐蚀性环境下一般使用寿命3-5年。为此腐蚀性环境，不宜使用该类电缆桥架。 二.玻璃钢电缆桥架 价格取中比黑金属高，比铝合金、复合环氧树脂、不锈钢要低，机械强度低（但比铝合金要高），有一定的防腐能力，但最好要注明防腐环境介质是什么性质，以便用不同的树脂进行防腐。玻璃钢只防单一介质的腐蚀，但对氟化介质防腐很差，千万不要用玻璃钢电缆桥架，因为氟化物对硅腐蚀非常快，玻璃钢中含有大量的硅，抗老化性能非常差。因不饱和树脂是一种有机材料，是C离子连接在一起形成C链，构成不饱和树脂，此类材料经紫外线照射后，C链断开，形成小分子，失去了原有性能，变的机械强度很差，褪色、分层、脆化。一般玻璃钢电缆桥架在室外使用3-5年就褪色、变脆，不易上人及更换电缆。玻璃钢电缆桥架一般为拉挤成型，优点是生产效率高、成本低、几何尺寸一致性好，但强度差、整体性能差，因拉挤成型制品只有纵向玻璃丝没有横向玻璃丝，为此制品的横向承载能力很差，电缆易将电缆桥架裂开。拉挤电缆桥架一般是邦与底是用螺丝连接成型，一般螺丝被腐蚀，电缆桥架就解体，不能再使用，为此玻璃钢用来制作电缆桥架是不适合的。无论用在防腐性环境还是非防腐性环境都不适合。 三、铝合金电缆桥架 质轻、安装运输较为方便、价格较高，比黑金属的要高，比玻璃钢的大跨距及复合环氧树脂的要高10%~30%，机械强度低，是电缆桥架中强度最差的一种，不易放电力电缆，组装成后整体性也很差，邦与底是用螺栓连接，螺栓一但被腐蚀，电缆桥架就解体，不能使用。最大的弱点是表面吸热系数大，夏季铝合金表面温度高达70℃以上，电缆长期在上面与此接触，电缆的绝缘层极易老化，影响电缆寿命，造成输电故障。铝合金电缆桥架只耐一般性的酸性介质的腐蚀，对碱性介质防腐性能很差，为此铝合金电缆桥架不适宜走动力电缆，不适宜露天使用、直接太阳照射。不适宜碱性环境也不适宜大跨距（大于2米）及集中敷设电缆的地方。 四、不锈钢电缆桥架 机械强度高、价格高，是所有电缆桥架价格最高的一种，表面吸热系数较高，有较好的防腐性能，但对一些有氯介质是不防腐的，也就是盐化工不易用不锈钢材料，为此在一般场合不采用不锈钢电缆桥架。 六、复合环氧树脂复合型电缆桥架： 机械强度极高，是所有种类电缆桥架中机械强度最高的一种，电缆桥架既有金属的钢性又有非金属的韧性，耐腐蚀性能好，抗老化性能很强，使用寿命长（同复合环氧树脂）。价格取中，比复合环氧树脂略低，其独特的制作工艺及特殊材料使该产品有特殊的功能，防腐性能最好，机械强度最高，使用寿命长达30年以上，不老化，不褪色，价格适中。 通过以上性能价格对比，推荐使用范围：在一般非腐蚀性环境条件下使用黑金属材料的电缆桥架，价格便宜，外表美观；在腐蚀性环境下使用复合环氧树脂及复合环氧树脂复合型电缆桥架。复合环氧树脂复合型电缆桥架最适合在腐蚀性环境、大跨距、重载荷条件下使用。 1
