项目一常用低压电器的认识与拆装 任务一低压电器的基础知识 学习目标 了解常用低压电器元件的功能、分类和工作原理； 学会选择使用低压电器； 会进行低压电器元件的检测、接线和简单操作。 任务分析 了解低压电器的分类和型号表示方法。掌握选择低压电器的一些注意事项。熟悉低压电器的内部结构和工作原理。 知识链接 电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。我国现行标准将工作在交流50Hz、额定电压1200V及以下和直流额定电压1500V及以下电路中的电器称为低压电器。低压电器种类繁多，它作为基本元器件已广泛用于发电厂、变电所、工矿企业、交通运输和国防工业等电力输配电系统和电力拖动控制系统中。随着科学技术的不断发展，低压电器将会沿着体积小、质量轻、安全可靠、使用方便及性价比高的方向发展。 一、低压电器的基本知识 1.低压电器的分类 低压电器的品种、规格很多，作用、构造及工作原理各不相同，因而有多种分类方法。 1）按用途分 2）按动作方式分 3）按有无触点分 4）按工作原理分 2.低压电器的型号表示法 国产常用低压电器的型号组成形式如下： 3.低压电器的主要技术数据 为保证电器设备安全可靠工作，国家对低压电器的设计、制造制定了严格的标准，合格的电器产品必须具有国家标准规定的技术要求。我们在使用电器元件时，必须按照产品说明书中规定的技术条件选用，低压电器的技术指标主要有以下几项。 1）额定电流 （1）额定工作电流。 （2）额定发热电流。 （3）额定封闭发热电流。
（4）额定持续电流。 2）额定电压 （1）额定工作电压。 （2）额定绝缘电压。 （3）额定脉冲耐受电压。 3）绝缘强度 4）耐潮湿性能 5）极限允许温升 6）操作频率及通电持续率 7）机械寿命和电气寿命 4.选择低压电器的注意事项 二、电磁机构及触头系统 低压电器一般都有两个基本部分，即感受部分和执行部分。感受部分感受外界信号，并做出反应。自控电器的感受部分大多由电磁机构组成；手动电器的感受部分通常为电器的操作手柄。执行部分根据控制指令，执行接通或断开电路的任务。下面简单介绍电磁式低压电器的电磁机械和触头系统。 1.电磁机构 电磁机械一般由线圈、铁芯及衔铁等几部分组成。按通过线圈的电流种类分有交流电磁机构和直流电磁机构；按电磁机构的形状分有E形和U形两种；按衔铁的运动形式分有拍合式和直动式两大类，如图1-1所示。图1-1（a）为衔铁沿轴棱角转动的拍合式铁芯，铁芯材料为电工软铁，主要用于直流电器中。图1-1（b）为衔铁沿轴转动的拍合式铁芯，主要用于触头容量大的交流电器中。图1-1（c）为衔铁直线运动的双E形直动式铁芯，多用于中、小容量的交流电器中。 图1-1 常用的电磁机构 1）铁芯 交流电磁机械和直流电磁机构的铁芯有所不同，直流电磁机械的铁芯为整体结构，以增加磁导率和增强散热；交流电磁机构的铁芯采用硅钢片叠制而成，目的是减少铁芯中产生的涡流。此外交流电磁机构的铁芯有短路环，以防止电流过零时电磁吸力不足使衔铁振动。 2）线圈 线圈是电磁机构的心脏，按接入线圈电源种类的不同，可分为直流线圈和交流线圈。根据励磁的需要，线圈可分串联和并联两种，前者称为电流线圈，后者称为电压线圈。从结构上看，线圈可分为有骨架和无骨架两种。交流电磁机械多为有骨架结构，主要用来散发铁芯中的磁滞和涡流损耗产生的热量，直流电磁机构的线圈多为无骨架的。 （1）电流线圈。通常串接在主电路中，如图1-2所示。电流线圈常采用扁铜条带或粗铜线绕制，匝数少，电阻小。衔铁动作与否取决于线圈中电流的大小，衔铁动作不改变线圈中的电流大小。
常见低压电器选型原则 一、断路器得选择 1. 一般低压断路器得选择 (1) 低压断路器得额定电压不小于线路得额定电压。 (2)低压断路器得额定电流不小于线路得计算负载电流。 (３) 低压断路器得极限通断能力不小于线路中最大得短路电流。 (4) 线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5) 脱扣器得额定电流不小于线路得计算电流。 (6)欠压脱扣器得额定电压等于线路得额定电压。 2、配电用低压断路器得选择 (1) 长延时动作电流整定值等于０. ８～1倍导线允许载流量。 (２) ３倍长延时动作电流整定值得可返回时间不小于线路中最大启动电流得电动机启动时间。 (３)短延时动作电流整定值不小于1.1*(Ijx＋1、３５ＫIｄem)。其中,Iｊx为线路计算负载电流;Ｋ为电动机得启动电流倍数;Ｉdｅm为最大一台电动机额定电流。 (4) 短延时得延时时间按被保护对象得热稳定校核。 (5) 无短延时时,瞬时电流整定值不小于1.1＊(Ijｘ+K1KIdem)、其中,K1为电动机启动电流得冲击系数,可取1、7~2。 (6)有短延时时,瞬时电流整定值不小于1、1倍下级开关进线端计算短路电流值、 3、电动机保护用低压断路器得选择 (1) 长延时电流整定值等于电动机得额定电流。 (2)6倍长延时电流整定值得可返回时间不小于电动机得实际启动时间。按启动时负载得轻重,可选用可返回时间为1、3、5、8、15s中得某一挡。 (3) 瞬时整定电流:笼型电动机时为(8～15)倍脱扣器额定电流;绕线转子电动机时为(3～6)倍脱扣器额定电流。 4、照明用低压断路器得选择 (１) 长延时整定值不大于线路计算负载电流。 (２) 瞬时动作整定值等于(6～2０)倍线路计算负载电流。 二。漏电保护装置得选择 1、形式得选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高得可靠性。 2。额定电流得选择 漏电保护器得额定电流应大于实际负荷电流。
学习单元4习题 常用电器元件认识和选用 一、填空题： 1、当接触器线圈得电时，使接触器触点闭合、触点断开。 2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。 3、空气阻尼式时间继电器主要由、、和等三部分组成。 4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。 5、当接触器线圈断电时，使接触器触点闭合、触点断开。 6、电器元件触点的故障主要有、、。 7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。 8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。 9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。 10、安装刀开关时，电源进线应接在，用电设备应接在。 11、三相笼型异步电动机常用的电气制动方式有和 12、在机床电气控制原理图中， KM表示，KA表示， QS表示。 13、当接触器线圈得电时，使接触器常开触点、常闭触点。 14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。 15、在机床电气控制原理图中， KM表示， KT表示，QS表示。 16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点 17、在机床电气控制原理图中， TC表示， KS表示，QS表示。 18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。 19、常用的熔断器有三种：、、和。 20当接触器线圈断电时，使接触器常开触点、常闭触点。 21、在机床电气控制原理图中， KT表示， KS表示，QS表示。 22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。 23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。 24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔
低压电器选型手册 电子信息与电气工程系 自控教研室 2005年9月
（一）交流接触器 交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A 十个电流等级，最大容量可达800A。 1．CJ20系列交流接触器CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。 CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。 型号含义： 技术数据见表1-2~1-4。
因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。B系列接触器具有正装式结构与倒装式结构两种布置形式。 正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。 倒装式结构，即触头系统在后面，磁系统在前面。这种布置由于磁系统在前面，便于更换线圈；由于主接线端靠近安装面，使接线距离短，能方便接线；便于安装多种附件如：辅助触头、TP型气囊式延时继电器、VB型机械联锁装置、WB型自锁继电器及连接件。从而扩大使用功能，本系列中型号B37—B370的8档产品均属此种结构。 另外，接触器各零部件和组件的连接多采用卡装或用螺钉组件；接触器均有附件的卡装结构，而且B系列接触器通用件多，零部件基本通用。有多种电压线圈供用户选用。 所以，B系列交流接触器适用于交流50Hz或60Hz、额定电压至660V、额定电流至475A的电力线路，供远距离接通与分断电路或频繁地控制交流电动机起动、停止之用，它具有失压保护作用，常与T系列热继电器组成电磁起动器。此时具有过载及断相保护作用。 型号含义： B系列交流接触器的技术数据见表1-5。 3．3TB系列空气电磁式交流接触器该系列接触器是从德国西门子公司引进专有制造技术而生产的产品，适用于交流50Hz或60Hz，其中3TB40～3TB44额定工作电流为9～32A，额定绝缘电压至660V；3TB46—3TB58型额定工作电流为80～630A，额定绝缘电压为750-1000V。主要供远距离接通和分断电路用，并适用于频繁地起动和控制交流电动机。该系列接触器可与3UA5系列热继电器组成电磁起动器。 3TB系列交流接触器为E形铁心、双断点触头的直动式运动结构。辅助触头有一常开、
常用低压电器选型原则 低压电器——交流1200V及以下和直流1500V及以下电路中起通断、控制、保护和调节的电器设备。 低压电器主要分为配电电器和控制电器两大类。 根据构成方式分类： 1、电磁式低压电器 采用电磁原理构成的低压电器元件。（接触器、电磁阀、继电器、磁环开关等。） 2、电子式电压电器 采用集成电路或电子元件构成的低压电器元件。（各类仪表等。） 3、自动化电器、智能化电器或可通信电器 采用现代控制原理构成的低压电器元件或装置。（PLC、触摸屏、工控机、伺服控制器、变频器等。） 基本组成部分：感受部分和执行部分。 吸引线圈种类：直流电磁线圈和交流电磁线圈。 交流电磁线圈——铁心中有磁滞损失与涡流损失，为了减小由此造成的能量损失和温升，铁心和衔铁用硅钢片叠成，而且线圈粗短并有线圈骨架将线圈与铁心隔开， 以免铁心发热，传给线圈，使其过热而烧毁。 直流电磁线圈——铁心中只有线圈本身的铜损，所以直流电磁铁线圈没有骨架，且成细长形，铁心和衔铁可以用整块电工软钢做成。 电压线圈——匝数多，阻抗大，电流小，常用绝缘性能好的电磁线绕制而成。 （并联） 电流线圈——匝数少，线径较粗，常用扁铜带或粗铜线绕制。 （串联） 直流电磁机构适用于动作频繁的场合，且吸合后电磁吸力大，工作可靠性好。 当直流电磁机构的励磁线圈断电时，磁势会迅速接近于零。电磁机构的磁通也会发生相应变化，因此会在励磁线圈中感生很大的反电势。此反电势可达线圈额定电压的10-20倍，很容易使线圈因过电压而损坏。为减小此反电势，通常在励磁线圈上需并联一个由电阻和一个硅二极管组成的放电电路，当线圈断电时，放电电路使原先存储于磁场中的能量消耗在电阻上，不致产生过电压。通常，放电电阻阻值可取线圈直流电阻的6-8倍。 触头和接触电阻： 在大、中容量的低压电器结构设计上，触头采用滚动接触，可将氧化膜去掉，这种结构的触头常采用铜质材料。 触头之间的接触电阻：膜电阻和收缩电阻 膜电阻——触头接触表面在大气中自然氧化而生成的氧化膜造成的。 氧化膜的电阻要比触头本身的电阻大到几十到几千倍，导电性极差，甚至不导 电，而且受环境的影响较大。 收缩电阻——由于触头接触表面不光滑造成的。 在接触时，实际接触的面积总是小于触头原有的可接触面积，这样使有效导电 截面减小，当电流流经时，就会产生电流收缩现象，从而使电阻增加及接触区 的导电性能变差。 如果触头之间的接触电阻较大，则会在电流流过触头时造成较大电压降，这对弱电控制系统影响较严重。另外，电流流过触头时电阻损耗大，将使触头发热而致温度升高，导致
低压电器行业市场分析 低压电器通常是指在低压配电系统和控制系统中起开关、控制、保护、检测、指示和报警等作用的元件或装置。它的品种、规格繁多，应用面很广，几乎涉及到所有的产业部门，甚至人们的家庭也越来越多地使用低压电器。它是一种量大面广的基础元件。 1．待业概况 1.1国内现状 我国低压电器工业自1949年后，在一些修理、装配简单电器工厂的基础上逐步发展成能独立设计、生产的行业。至2000年，低压电器企业有1500家，全行业的产品销售收入可达120亿元，工业总产值150亿。 目前我国生产的低压电器产品，大体可分为三代，第一代产品为我国60~70年代自行开发的以10系列为代表的产品，相当于国外50年代水平，这些产品目前占有市场份额约为35%；第二代产品为更新换代产品，如20系列以及引进国外技术生产的产品，相当于国外80年代初水平，目前占有市场约40%份额，但随着国外大公司产品的进入，占有份额在明显下降；第三代产品为跟踪国外新技术自行开发的产品，如40系列，产品水平相当于国外90年代初的水平，但市场占有率不到25%。 从企业群体的类型及产品价值来看，国有定点骨干企业目前的市场占有率在25%左右，但有缩小的趋势。国有中型企业、集体企业市场占有率15%左右，将有较大的降低。股份合作（私有）制企业市场占有率约40%。增长将趋缓，但部
分国营或集体企业的转制又壮大了这一群体的市场。三资企业和进口产品目前的市场占有率20%左右，有较高的增长趋势。 据统计，低压电器企业中，主要技术设备、技术经济性能比较先进的只占 1/3。骨干企业主导产品达到90年代国际技术水平的仅占18%左右。 （1）在买方市场情况下产需矛盾日益突出低压电器中低档产品供过于求，企业生产能力放空50%以上。资金周转困难，一方面地区间和企业间的产品趋同化，产品及附件严重积压；另一方面市场急需的产品无人生产或生产不出来，国外产品大量进入我国市场，国产低压电器产品市场占有率大幅度降低，相当一部分企业陷入前所未有的困境之中。 （2）产品结构、企业组织结构、经济规模、布局不合理目前国内产品大多是低档产品。产品系列单一，派生规格少，附件少，产品外观设计落后，制造工艺欠佳，质量稳定性和可靠性较差。处于成长期和衰退期的产品品种规格少，处于成熟期的产品占大多数，新产品开发较少，企业后劲不足。另外，科研与新产品开发投入少，新技术得不到应用，关键技术研究不够深入，难以创造性地开发高性能、有特色的产品，处于成长期产品太少，致使企业后劲不足，国家已明令淘汰的技术指标低下、工艺落后、耗能高的产品迟迟淘汰不了，产品更新换代及产业化步伐缓慢。
常用低压电器选型手册 一、低压电器选型手册的一般原则： 1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 3、设备的遮断电流应不小于短路电流，即Izh≥Ich 4、热稳定保证值应不小于计算值。 5、按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动情况进行选择。 二、断路器的选型 保护：过载，短路，欠电压 一般选型： 1、断路器额定电压≥线路额定电压； 2、断路器额定电流≥线路计算负荷电流； 3、断路器脱扣器额定电流≥线路计算负荷电流； 4、断路器极限通断能力≥线路中最大短路电流； 5、线路末端单相对地短路电流不小于1.25 倍的自动开关瞬时（或短延时）脱扣整定电流； 6、断路器欠电压脱扣器额定电压等于线路额定电压。 1、配电用断路器的选型： 1、长延时动作电流整定为导线允许载流量的0.8～1 倍； 2、3 倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间； 3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。Ijx 为线路计算负荷电流；k 为电动机起动电流倍数，Iedm 为最大一台电动机额定电流； 4、短延时时间按被保护对象的热稳定校验； 5、无短延时时，瞬时电流整定值不小于1.1（Ijx+1.35k1kIedm)。k1 为电动机起动电流的冲击系数，取1.7～2。 如有短延时，则瞬时电流整定值不小于1.1 的下级开关进线端计算短路电流值。
2、电动机保护用自动开关的选型： 1、长延时电流整定值＝电动机额定电流； 2、6 倍长延时电流整定值的可返回时间≥电动机起动时间； 3、鼠笼形瞬时整定电流为8～15 倍脱扣器额定电流；绕线形瞬时整定电流为3～6 倍脱扣器额定电流。 3、照明用自动开关的选型： 1、长延时电流整定值不大于线路计算负荷电流； 2、瞬时电流整定值＝6 倍的线路计算负荷电流。 三、刀开关的选型 保护：主要用作隔离开关，不切断故障电流，只能承受故障电流引起的电动力和热效应。 选型： 1、按额定电压选： 刀开关额定电压≥刀开关工作电压。 2、按额定电流选： 刀开关额定电流≥刀开关工作电流。如电路中有电动机，工作电流应按电动机起动电流计算。 3、按热稳定和动稳定校验： imax≥ich imax：最大允许电流。 ich：三相短路冲击电流。 四、熔断器选型 保护：短路，若作过载保护，可靠性不高。 1、熔断器熔体的选择 （1）按正常工作电流选择 熔体额定电流≥线路计算电流 （2）按短路电流校验动作灵敏性 Idmin／Ier≥Kr Idmin：被保护线路最小短路电流Kr：熔断器动作系数，一般为4
常见低压电器选型原则 一．断路器的选择 1. 一般低压断路器的选择 (1) 低压断路器的额定电压不小于线路的额定电压。 (2) 低压断路器的额定电流不小于线路的计算负载电流。 (3) 低压断路器的极限通断能力不小于线路中最大的短路电流。 (4) 线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5) 脱扣器的额定电流不小于线路的计算电流。 (6) 欠压脱扣器的额定电压等于线路的额定电压。 2. 配电用低压断路器的选择 (1) 长延时动作电流整定值等于0. 8~1倍导线允许载流量。 (2) 3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。 (3) 短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。 (4) 短延时的延时时间按被保护对象的热稳定校核。 (5) 无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。其中，K1为电动机启动电流的冲击系数，可取1.7~2。 (6) 有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。 3. 电动机保护用低压断路器的选择 (1) 长延时电流整定值等于电动机的额定电流。 (2) 6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。 (3) 瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。 4. 照明用低压断路器的选择 (1) 长延时整定值不大于线路计算负载电流。 (2) 瞬时动作整定值等于(6~20)倍线路计算负载电流。 二．漏电保护装置的选择 1. 形式的选择 一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。 2. 额定电流的选择
实验一低压电器认识 预习思考 1、如何判断继电器、接触器与复合按钮的常开和常闭触点？ 2、为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？ 3、电动机缺相启动和缺相运行，对电动机的会产生什么影响？ 4、如何判断异步电动机的六个引出线，如何连接成Y形或△形，又根据什么来确定该电动机作Y形或△连接？ 一、实验目的 1、进行继电器-接触器控制实验的安全教育 2、认识继电器、接触器控制实验中常用的低压电器和仪器仪表。 3、学习三相交流异步电机绕组的判别、接线，继电器、接触器的接线和使用方法。 二、实验设备 三、实验原理 1、用万用表电阻档测量两个接点之间的电阻值，可以判断电机绕组两个端点是否同相以及继电器、接触器的触点是常开还是常闭。
2、通过绕组中的感应电流产生的方向效应可以判别绕组的首末端。 将其中的任意两相绕组串联，如图1-1所示。将控制屏三相自耦调压器手柄置零位，开启电源总开关，按下启动按钮，接通三相交流电源。调节调压器输出，使在相串联的两相绕组出线端施以单相低电压U=80～100V，测出第三相绕组的电压，如测得的电压值有一定读数，表示两相绕组的末端与首端相联（两相绕组产生的感应电动势方向相同，是叠加的），如图1-1(a)所示。反之，如测得的电压近似为零，则两相绕组的末端与末端(或首端与首端)相联（两相绕组产生的感应电动势方向相反，是相互抵消的），如图1-1(b)所示。用同样方法可测出第三相绕组的首末端 四、实验内容 1、了解三相鼠笼式异步电动机的基本参数和接线方法。 2、判断电动机的首末端、继电器、接触器线圈和触点及对应的接线端子号。 3、观察电动机空载启动、缺相启动和空载运行、缺相运行时电动机的电枢电流。 五、实验步骤 1.打开TKDG-14实验箱挂件，列出本实验中各低压电器的型号，记下元件上标出的各个接线端子的标号和对应的功能（判定是常开触点、常闭触点还是线圈的接点）。 2.将三相自耦调压器手柄置于输出电压为零位置；控制屏上三相电压表切换开关置“调压输出”侧；根据电动机的容量选择交流电流表合适的量程。 3.开启控制屏上三相电源总开关，按启动按钮，此时自耦调压器原绕组端U 1 、 V 1、W 1 得电，调节调压器输出使U、V、W端输出 线电压为380V，三只电压表指示应基本平衡。保持自耦调压器手柄位置不变，按停止按钮，自耦调压器断电。 4.按图1-3接线，电动机三相定子绕组接成Y 接法；供电线电压为380V；实验线路中Q1及FU 由控制屏上的接触器KM和熔断器FU代替,学生可由U、V、W端子开始接线, 以后各控制实验均同
功率(KW)换算电流（A），这个问题看到很多朋友都在问，论坛整理一份估算供大家参考，一般情况下，都是知道电动机的功率，而不知道如何选择交流和及，那么我们下面就来简单
相对于频繁启动或线路过长的建议放大电流20%以确保接触器安全使用，同样断路器和热继电器也放大20%电流。 已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线选用断路器，热继电器 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流倍。断路器继电器电机配线电机如何配线 （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器：（1）断路器选择：电机的额定电流乘以倍，整定电流是电机的倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
? 2 ? ? ? Type 2- ??? 0.37 1.1T2S160MF 1.621A9TA25DU1.41 1.4 1.40.55 1.5T2S160MF 1.621A9TA25DU1.8 1.3 1.8 1.60.75 1.9T2S160MF 226A9TA25DU2.4 1.7 2.421.1 2.8T2S160MF 3.242A9TA25DU4 2.84 3.21.5 3.5T2S160MF 452A16TA25DU5 3.5542.25T2S160MF 565A26TA25DU6.5 4.5 6.553 6.6T2S160MF 8.5110A26TA25DU8.568.58.548.6T2S160MF 11145A30TA25DU117.511115.511.5T2S160MF 12.5163A30TA25DU14101412.57.515.2T2S160MA 20210A30TA25DU191319191122T2S160MA 32288A30TA42DU251825251528.5T2S160MA 52392A50TA75DU4229424218.536T2S160MA 52469A50TA75DU523652502242T2S160MA 52547A50TA75DU523652503056T2S160MA 80840A63TA75DU806080653768T2S160MA 80960A75TA75DU806080754583T2S160MA 1001200A95TA110DU11080110965598T3S250MA 1601440A110TA110DU1108011011075135T3S250MA 2001800A145TA200DU17513017514590158T3S250MA 2002400A185TA200DU200150200185110193T4S320PR221-l ln3202720A210E320DU320100320210132232T5S400PR221-l ln4003200A260E320DU320100320260160282T5S400PR221-l ln4004000A300E320DU320100320300200349T5S630PR221-l ln6305040AF400E500DU500150500400250430T6S630PR221-l ln6306300AF460E500DU500150500430290520T6S800PR221-l ln8007200AF580E800DU800250800580315545T6S800PR211-l ln8008000AF580E800DU800250800580355 610 T6S800PR211-l ln800 8000 AF750 E800DU800 250 800 750 ? ? @400/415V -50kA -Type 2- ??? ? MCCB ? ??? ?? 乱 ?乱 ?? ?? ?? I max Pe le min max ??[kW][A][A][A][A][A]
相对于频繁启动或线路过长的建议放大电流20%以确保接触器安全使用，同样断路器和热继电器也放大20%电流。
已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线？选用断路器，热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？ （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 热继电器？热继电器的整定值是电机额定电流是1.1倍。 交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右. 额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0.9.
低压电器选型要求及一般原则 来源：中国低压电器网时间：2007-11-16 字体：[ 大中小 ] 投稿 低压电器选型的一般原则： 1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 3、设备的遮断电流应不小于短路电流，即Izh≥Ich 4、热稳定保证值应不小于计算值。 5、按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动情况进行选择。 一、断路器的选型 保护：过载，短路，欠电压 一般选型： 1、断路器额定电压≥线路额定电压； 2、断路器额定电流≥线路计算负荷电流； 3、断路器脱扣器额定电流≥线路计算负荷电流； 4、断路器极限通断能力≥线路中最大短路电流； 5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流； 6、断路器欠电压脱扣器额定电压等于线路额定电压。 二、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1倍； 2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间； 3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。Ijx为线路计算负荷电流；k为电动机起动电流倍数，Iedm为最大一台电动机额定电流； 4、短延时时间按被保护对象的热稳定校验； 5、无短延时时，瞬时电流整定值不小于1.1（Ijx+1.35k1kIedm)。k1为电动机起动电流的冲击系数，取1.7～2。 如有短延时，则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。 电动机保护用自动开关的选型： 1、长延时电流整定值＝电动机额定电流； 2、6倍长延时电流整定值的可返回时间≥电动机起动时间； 3、鼠笼形瞬时整定电流为8～15倍脱扣器额定电流；绕线形瞬时整定电流为3～6倍脱扣器额定电流。 照明用自动开关的选型： 1、长延时电流整定值不大于线路计算负荷电流； 2、瞬时电流整定值＝6倍的线路计算负荷电流。来源:tede 保护：主要用作隔离开关，不切断故障电流，只能承受故障电流引起的电动力和热效应。
一．断路器的选择 1．一般低压断路器的选择 (1)低压断路器的额定电压不小于线路的额定电压. (2)低压断路器的额定电流不小于线路的计算负载电流. (3)低压断路器的极限通断能力不小于线路中最大的短路电流. (4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5)脱扣器的额定电流不小于线路的计算电流. (6)欠压脱扣器的额定电压等于线路的额定电压. 2．配电用低压断路器的选择 (1)长延时动作电流整定值等于0. 8~1倍导线允许载流量. (2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间. (3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流. (4)短延时的延时时间按被保护对象的热稳定校核. (5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2. (6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值. 3．电动机保护用低压断路器的选择
(1)长延时电流整定值等于电动机的额定电流. (2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡. (3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流. 4．照明用低压断路器的选择 (1)长延时整定值不大于线路计算负载电流. (2)瞬时动作整定值等于(6~20)倍线路计算负载电流. 二．漏电保护装置的选择 1．形式的选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性. 2．额定电流的选择 漏电保护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电保护器;若负载为三相三线,则选用三极的漏电保护器;若负载为三相四线,则应选用四极漏电保护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用;灵敏度过高,又会造成
实验一低压电器认识
实验一低压电器认识 预习思考 1、如何判断继电器、接触器与复合按钮的常开和常闭触点？ 2、为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则 相反，为什么？ 3、电动机缺相启动和缺相运行，对电动机的会产生什么影响？ 4、如何判断异步电动机的六个引出线，如何连接成Y形或△形，又根据 什么来确定该电动机作Y形或△连接？ 一、实验目的 1、进行继电器-接触器控制实验的安全教育 2、认识继电器、接触器控制实验中常用的低压电器和仪器仪表。 3、学习三相交流异步电机绕组的判别、接线，继电器、接触器的接线和 使用方法。 二、实验设备 序号名称型号与规 格 数 量 备注 2 三相鼠笼式异 步电动机 1 3 交流接触器 3 4 热继电器 1 5 时间继电器 1 6 按钮 3 万用表 1 三、实验原理 1、用万用表电阻档测量两个接点之间的电阻值，可以判断电机绕组两个端 点是否同相以及继电器、接触器的触点是常开还是常闭。
2、通过绕组中的感应电流产生的方向效应可以判别绕组的首末端。 将其中的任意两相绕组串联，如图1-1所示。将控制屏三相自耦调压器手柄置零位，开启电源总开关，按下启动按钮，接通三相交流电源。调节调压器输出，使在相串联的两相绕组出线端施以单相低电压U=80～100V，测出第三相绕组的电压，如测得的电压值有一定读数，表示两相绕组的末端与首端相联（两相绕组产生的感应电动势方向相同，是叠加的），如图1-1(a)所示。反之，如测得的电压近似为零，则两相绕组的末端与末端(或首端与首端)相联（两相绕组产生的感应电动势方向相反，是相互抵消的），如图1-1(b)所示。用同样方法可测出第三相绕组的首末端 四、实验内容 1、了解三相鼠笼式异步电动机的基本参数和接线方法。 2、判断电动机的首末端、继电器、接触器线圈和触点及对应的接线端子号。 3、观察电动机空载启动、缺相启动和空载运行、缺相运行时电动机的电枢 电流。 五、实验步骤 1.打开TKDG-14实验箱挂件，列出本实验中各低压电器的型号，记下元件上标 出的各个接线端子的标号和对应的功能（判定是常开触点、常闭触点还是线圈的接点）。 2.将三相自耦调压器手柄置于输出电压为零位置；控制屏上三相电压表切换开 关置“调压输出”侧；根据电动机的容量选择交流电流表合适的量程。 3.开启控制屏上三相电源总开关，按启动按钮，此时自耦调压器原绕组端U 1 、 V 1、W 1 得电，调节调压器输出使U、V、W端输 出线电压为380V，三只电压表指示应基本平衡。保持自耦调压器手柄位置不变，按停止按钮，自耦调压器断电。 4.按图1-3接线，电动机三相定子绕组接成Y 接法；供电线电压为380V；实验线路中Q1及FU由控制屏上的接触器KM和熔断器FU代
低压电器——交流1200V及以下和直流1500V及以下电路中起通断、控制、保护和调节的电器设备。 低压电器主要分为配电电器和控制电器两大类。 根据构成方式分类： 1、电磁式低压电器 采用电磁原理构成的低压电器元件。（接触器、电磁阀、继电器、磁环开关等。） 2、电子式电压电器 采用集成电路或电子元件构成的低压电器元件。（各类仪表等。） 3、自动化电器、智能化电器或可通信电器 采用现代控制原理构成的低压电器元件或装置。（PLC、触摸屏、工控机、伺服控制器、变频器等。） 基本组成部分：感受部分和执行部分。 吸引线圈种类：直流电磁线圈和交流电磁线圈。 交流电磁线圈——铁心中有磁滞损失与涡流损失，为了减小由此造成的能量损失和温升，铁心和衔铁用硅钢片叠成，而且线圈粗短并有线圈骨架将线圈与铁心隔开， 以免铁心发热，传给线圈，使其过热而烧毁。 直流电磁线圈——铁心中只有线圈本身的铜损，所以直流电磁铁线圈没有骨架，且成细长形，铁心和衔铁可以用整块电工软钢做成。 电压线圈——匝数多，阻抗大，电流小，常用绝缘性能好的电磁线绕制而成。 （并联） 电流线圈——匝数少，线径较粗，常用扁铜带或粗铜线绕制。 （串联） 直流电磁机构适用于动作频繁的场合，且吸合后电磁吸力大，工作可靠性好。 当直流电磁机构的励磁线圈断电时，磁势会迅速接近于零。电磁机构的磁通也会发生相应变化，因此会在励磁线圈中感生很大的反电势。此反电势可达线圈额定电压的10-20倍，很容易使线圈因过电压而损坏。为减小此反电势，通常在励磁线圈上需并联一个由电阻和一个硅二极管组成的放电电路，当线圈断电时，放电电路使原先存储于磁场中的能量消耗在电阻上，不致产生过电压。通常，放电电阻阻值可取线圈直流电阻的6-8倍。 触头和接触电阻： 在大、中容量的低压电器结构设计上，触头采用滚动接触，可将氧化膜去掉，这种结构的触头常采用铜质材料。 触头之间的接触电阻：膜电阻和收缩电阻 膜电阻——触头接触表面在大气中自然氧化而生成的氧化膜造成的。 氧化膜的电阻要比触头本身的电阻大到几十到几千倍，导电性极差，甚至不导 电，而且受环境的影响较大。 收缩电阻——由于触头接触表面不光滑造成的。 在接触时，实际接触的面积总是小于触头原有的可接触面积，这样使有效导电 截面减小，当电流流经时，就会产生电流收缩现象，从而使电阻增加及接触区 的导电性能变差。 如果触头之间的接触电阻较大，则会在电流流过触头时造成较大电压降，这对弱电控制系统影响较严重。另外，电流流过触头时电阻损耗大，将使触头发热而致温度升高，导致触头表面的“膜电阻”进一步增加及相邻绝缘材料老化，严重时可使触头熔焊，造成电气系统故障。因此，对各种电器的触头都规定了它的最高环境和允许温升。

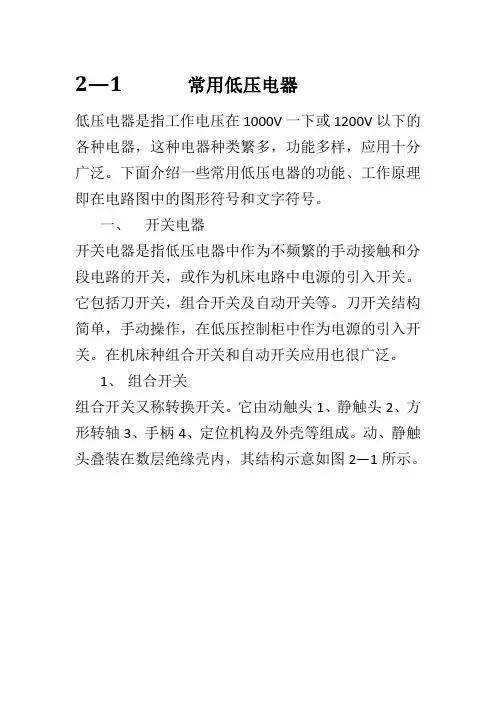

常用低压电器的主要种类和用途 低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有：（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。 （2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。 （3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。 （4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。 （5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。 （6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。 对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。 常用的低压电器的文字符号及作用： 刀开关（QS）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全组合开关（QS）：用于手动不频繁地接通、分断电路，换接电源或负载，也可以控制小容量异步电动机 自动空气开关（QF）：主要用于低压动力电路分配电能和不频繁通、断电路，并具有故障自动跳闸功能 控制按纽（SB）：在控制电路中用于短时间接通和断开小电流控制电路 行程开关（SQ）：利用机械运动部件的碰撞而动作，用来分断或接通控制电路。主要用于检测运动机械的位置，控制运动部件的运动方向、行程长短以及限位保护接近开关（SP）：靠移动物体与接近开关的感应头接近时，使其输出一个电信号来控制电路的通断 接触器（KM）：可以频繁地接通和分断交、直流主电路，并可以实现远距离控制，主要用来控制电动机，也可以控制电容器、电阻炉和照明器具等电力负载 中间继电器（KA）：扩展触点的数量和信号的放大 电流继电器（KA）：根据输入电流大小变化控制输出触点动作 电压继电器（KV）：根据输入电压大小变化控制输出触点动作 时间继电器（KT）：按照预定时间接通或分断电路
