HIOS电动螺丝刀BLG-4000新品上市
HIOS电动螺丝刀BLG-4000产品特点：
．采用保护地球的无碳刷电机
．长时间保持高精度扭矩，实现稳定的螺丝拧装品质
．消除了由易耗品的的磨损引起的螺丝刀运作不良以及故障，大幅度提高了耐久性。
．不论是谁都可以放心安全使用的低电压设计，也可自行进行维护保养。
．对应广大客户需求，设计简单了，成本却降低了
．可配真空吸管
HIOS电动螺丝刀BLG-4000产品参数：
HIOS电动螺丝刀BLG-4000适用范围：
移动电话，钟表，眼镜，数码照相机，液晶电视机，光拾音器，计算机，液晶汽车导航仪，汽车音响，
空调，电暖器，计数器。住宅照明器，汽车零件，照明机器，洗衣机，吸尘器，燃气器具，微波炉，
汽车侧镜，汽车电装零件，汽车尾灯，汽车前灯，TV游戏机，打印机，通信器材，复印机，空压机器，
电动工具，液晶汽车导航仪，汽车音响，空调，电暖器，计算机，液晶电视机，汽车音响，空调，电暖器，
苏州博睿测控设备有限公司 培训教程之 智能型电动执行器选型
电动执行器与工况的关系 ? 电动执行器是过程控制中非常重要的现场控制设备。? 随着现代工业自动化要求的不断提高，电动执行器（尤其是智能型电动执行器）广泛进入了各个行业和领域。?电动执行器可输出不同行程的转角和直线位移，控制阀门、风门等设备，对管线内流体的流量、压力等过程参数进行控制。 ?不夸张地说，现代工业现场中有管线的地方就有电动执行器的身影。? 因此，工业现场过程控制需要电动执行器，电动执行器的选型也必须从现场工况出发！电动执行器选型的基础信息必须从实际工况中获得！只有这样，产品才能最好的为工业现场服务！
电动执行器选型的基础信息 ?工况配置的是什么形式的阀门？ ?工况配置的阀门所需转矩或推力是多少？ ?工况配置的阀门与电动执行器采用何种方式连接，连 接尺寸是多少？ ?工况要求阀门全行程（从开到关）动作所需的时间是 多少？ ?工况能够提供什么标准的动力电源？ ?工况要求电动执行器达到什么样的防护标准？ ?工况要求电动执行器采用什么方式控制？有哪些控制 和保护的要求？ ?工况或用户的其它要求？
电动执行器选型的基础信息 工况配置的是什么形式的阀门？ 闸阀、截止阀等由阀杆带动启闭件沿阀座密封面做升降运动的阀门一般采用多回转输出的推力型电动执行器。球阀、蝶阀等启闭件绕垂直于通路的固定轴旋转的阀门一般选用部分回转输出的转矩型电动执行器。 阀门的形式决定电动执行器输出的形式 调节阀等靠垂直推拉阀 杆改变流体通道面积， 以改变流体流量的阀门 一般用直行程输出的频 繁调节型电动执行器。
进口电动螺丝刀维修方法 一、维修工具 万用表两块(摸拟和数字各一块，模拟型不可缺)，斜口钳，尖嘴钳，烙铁，烙铁架。助焊剂，锡丝，吸锡器，细砂纸，热缩套管，剥线钳，一字螺丝刀(中小各一支)，十字螺丝刀(中小各一支，另加一支橡胶手柄螺丝刀)，美工刀。 二、电路工作原理 1、流程 输入(保护器，微动开关)→整流→滤波→正反开关→马达→离合器 2、各电子组件的正常参数 (1)、电源线：测直流电阻值，正常值趋近于零；常见故障：断路或接触不良(折断)。 (2)、微动开关：测常开(电阻趋近于无穷)与常闭(电阻趋近于零)间电阻值；常见故障：触点接触不良(烧黑)，按键无法正常复位，本体破裂。 (3)、保护器：测电阻值；正常为零；轻度超载后能自自动动复位，过大时将永久失效。遇高温也可使其断开(热保护器)，常温后也可自动复位。 (4)、整流桥：将输出端(＋，－)短路，测输出端(＋，－)直流电阻(15K左右)。 (5)、正反开关：拨动键所对应的引脚为公共脚，拨动键所对应的两档相通。
三、电路检测分析 当拿到一支故障原因不明的电批后，应先作初步检测，具体如下： 将万用表拨至(×1K)档调零，打开(按下)微动开关，测输入端直流电阻，正情况下为15K 左右(数字型万用表调至测二极管处，显示压降为1。0左右)，此值可说明电批电路部分工作正常工作，另一个检测电路的的方法是，将电批打开后，短接马达两极，正常情况下，测得输入端直流电阻值略小于初步测最值(马达直流电阻值未列入计算)。 四、马达的组成部件 1、基本部件：电枢(转子)，碳刷座，马达前盖，轴承，磁铁(定子)，碳刷，马达垫片。 (1)、电枢：电批最重要零件，好比”心脏”一样，电枢的状态将决定电批能不能正常工作。电枢的好坏：我们可以通过测它的直流电阻得知。正常情况下，电枢换向器相邻两极之间的直流电阻(220V)大15奥姆左右(由于生产厂家的不同，其数值也不相同，较大的直流电阻超过20奥姆)。 损坏特征及故障分析：A，从外观上判断电枢的换向器有无明显的磨损，磨损较严重的电枢其工作时噪声大：B看电枢的中心轴是否变小(装上轴承以后，轴承能左右晃动)较明显时，电枢转动中心不稳，噪声也较大。C，有许多电枢因换向器相邻两极开路而无法正常工作。当有多处断开时，马达无法启动；当有一处断开时马达可工作，但是若刚好碳刷所接触的就是断开处，马达将停止工作。 (2)、碳刷座：从外观上判断其有无破损及内部碳化(烧黑)。 (3)、马达前盖：从外观上判断其有破损。 (4)、定子：从外观上判断其内部磁盘有无破损及移位元(导致磁性不对称)，同时还可将
老板电器 电批操作指导书新员工试用 袁水富 21015.11
1.目的： 为了使员工在生产的过程中规范操作电批，使其工作性能和安全系数满足生产的要求，保证产品质量符合要求，特对电批的基础知识及操作要领简要培训，以作员工作业及IPQA巡检之依据。 2.范围： 适合使用电动螺丝批组装操作。 3.定义： 3.1电批：电动螺丝批； 3.2电源：电源适配器； 4.内容： 4.1要使用的全部工具： a.电批（含电批咀）、 b.平衡器、 c.电源适配器、 d.220V交流电源插座、 e. 元件盒、f.螺丝及相关材料。 4.2各部件介绍： 图一（平衡器）图二（电批） 4.3摆放并连接好各工具： 保险丝 速度档位 电源开关 电源输出接口 电源输出线至电批 图三（电源及工具）
a.压下电批咀锁定套（如图四）； b.插入电批咀,对准卡口，装到位（如图六）； c.松开电批咀锁定套；推拉电批咀看看是否装好； 图六 图五 图四 图七 图八 图九 图十
b.插入电批咀,对准卡口，装到位（如图六）； c.松开电批咀锁定套；推拉电批咀看看是否装好； d.不能拉出证明已经安装好（如图七）； 4.5.3手握姿势： a.右手正握电批，拳眼朝上，食指压在电批启动扳机上（如图八）； b.转换电批换向开关时，右手大拇指顺时针方向旋转90度，压在电批 换向开关上，拨动换向开关，即可转换电批咀转动方向，将拨动开关拨到下方，电批咀为顺时针旋转方向；此时电批处于 打进螺丝的预备状态；反之则处于退出螺丝的预备状态（如图十）； c.左手大拇指、食指、中指三个手指捏螺丝，食指与中指选择其中一个 （从元件盒捏螺丝时看螺丝落在哪个手指上），与大拇指配合，捏住螺丝，转动螺丝，将螺丝头朝上，咀朝下（如图十一）； d.将螺丝送到电批咀尖端，十字电批咀插入螺丝帽的十字卡槽，电批咀 具有磁性，可以吸住螺丝，松开左手，将螺丝尖端对准目标螺丝孔，将电批换向开关置于打进螺丝的预备状态，开起电批，并随螺丝转动轻轻压下电批，即可将螺丝打入螺丝孔（如图十二）；反之将螺丝退出； 图十一图十二
调节阀选型指南◆气动ZMA□型，电动ZKZ□为什么应用越来越少？ 1）应用水平落后（60年代的老产品）； 2）笨重、体积大 3）流路复杂，Kv小、易堵； 4）可靠性较差。建议不推荐使用。 ◆为什么电子式阀将取代配DKZ、DKJ的电动阀？ 电子式阀较DKZ、DKJ的电动阀有以下几个优点： 1）可靠性高、外观美、 2）重量轻、体积小、 3）伺服放大器一体化、调整方便。 ◆为什么角行程阀的应用将成为一种趋势？ 直行程阀与角行程阀相比较存在9个方面的不足，其表现在： 1．从流路上分析，直行程阀流路复杂，导致4个不足： 1） Kv值小； 2）防堵差； 3）尺寸大，笨重； 4）外观差； 2．直行程阀阀杆上下运动，滑动摩擦大，导致2个不足：1）阀杆密封差，寿命短； 2）抗振动差； 3．从结构上分析，导致3个不足：
1）单密封允许压差小； 2）双密封泄露大； 3）阀芯在中间，无法避开高速介质（汽蚀、颗粒）的直接冲刷，寿命短。所以，角行程阀的广泛应用将成为一种必然，成为二十一世纪的主流。 ◆为什么电动阀比气动阀应用越来越广泛？ 电动阀比气动阀有如下优势： 1．用电源经济方便，省去建立气源站，从经济上看，与“气动阀+定位器+电磁阀+气源”组合方式价格差不多； 2．用气动阀环节较多，增加不可靠因素和维修量； 3．电动阀的推力、刚度、精度、重量、安装尺寸都优于气动阀，但防爆价格高。所以，防爆要求不高的场合，尽可能选电动阀。 ◆为什么说精小型阀、Cv3000是第一代产品的改进型？ 精小型阀较老产品，重量下降30%，体积和高度下降30%，Kv值提高30%，仅此三个30%，其功能、结构没有质的突破，只能配称改进型。 ◆Cv3000为什么成为二十世纪末调节阀的主流？ Cv3000较老式产品比较有以下三个优点： 1）重量轻30%； 2）体积和高度下降30%； 3） Kv值提高30%。较原来老产品是一种改进，所以成为20世纪末的主流，但这种主导位置，很快将由角行程阀所替代。
温州合力自动化仪表有限公司 培训教程之 智能型电动执行器选型 电动执行器与工况的关系 电动执行器是过程控制中非常重要的现场控制设备。 随着现代工业自动化要求的不断提高，电动执行器（尤其是智能型电动执行器）广泛进入了各个行业和领域。 电动执行器可输出不同行程的转角和直线位移，控制阀门、风门等设备，对管线内流体的流量、压力等过程参数进行控制。 不夸张地说，现代工业现场中有管线的地方就有电动执行器的身影。 因此，工业现场过程控制需要电动执行器，电动执行器的选型也必须从现场工况出发！电动执行器选型的基础信息必须从实际工况中获得！ 只有这样，产品才能最好的为工业现场服务！ 电动执行器选型的基础信息 一.工况配置的阀门所需转矩或推力是多少？ 二.工况配置的阀门与电动执行器采用何种方式连接，连接尺寸是多少？ 三.工况要求阀门全行程（从开到关）动作所需的时间是多少？ 四.工况能够提供什么标准的动力电源？ 五.工况要求电动执行器达到什么样的防护标准？ 六.工况要求电动执行器采用什么方式控制？有哪些控制和保护的要求？ 七.工况或用户的其它要求？
一．工况配置的是什么形式的阀门？ （一）阀门的形式决定电动执行器输出的形式 1.闸阀、截止阀等由阀杆带动启闭件沿阀座密封面做升降运动的阀门一般采用多回转输出的推力型电动执行器。 2.球阀、蝶阀等启闭件绕垂直于通路的固定轴旋转的阀门一般选用部分回转输出的转矩型电动执行器。 3.调节阀等靠垂直推拉阀杆改变流体通道面积，以改变流体流量的阀门一般用直
行程输出的频繁调节型电动执行器。 （二）阀门的形式决定电动执行器输出的形式 1.闸阀、截止阀等启闭件由阀杆带动沿阀座密封面做升降运动的阀门一般采用多回转输出的电动执行器。 2.一般多回转和部分回转电动执行器输出转矩都不大于几千N.m。
1.0目的 规范电批使用方法，确保和提高产品质量、满足客户需求。 2.0范围： 本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。 3.0职责： 作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。 4.0说明： 4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上 的力度.表示相同意思的称谓有: 扭矩、扭力。 4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米” （kgf.cm）,换算关系: 98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。 4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。 4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。 4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六 角花型批头等。 5.0正文： 5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制 在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。 5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证 预紧力和防止螺纹紧固件机械损伤的关键。 5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响 紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所 需紧固力矩也越大。 5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部 份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩； 40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反 拧力矩。 5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足 够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结 合面，就可使用较小紧固力矩。 5.1.5在螺钉紧固过程中，由于各种原因造成螺钉十字槽或一字槽镀层被破坏或 者被磨损，起毛刺，破损等机械损坏。常称为“螺丝头打花”
DC 77-02-01-PF Rev.3 I III IV V VI VII Class Ball Seats Stem packing Body seal 1 Body seal 2 Stem o-ring u - Standard B – Sampling valve 0 - F4/F5Special T - PTFE T - PTFE T - PTFE T – PTFE V - Viton ? (FKM)CF8M 1,4408CF81,4027 CA15AISI410LF2+ENP LF2+ENP 1,4027A105 LF2+ENP AISI410 WCC CA151,4408 1,4462A105 CF8M WCC F51LCC LF2 1,0619QT F51 CF8M 1,44081,44621,45391,4539904L 904L LCC CF8M LF2F511,44081,4462 NOTE 1 : * Carbon steel valves class 1500 and above will be assembled with bodies in A105 and ball in F51material. NOTE 2 : When both seats of a valve are not assembled with the same material, marking will be as follows: Fig. X/TGGNN where X – Body 2 (adapter) seat material; T-– Body seat material NOTE 3 : Heating jacket connection flanges will be marked as follows: DN, PN, heat number and material. NOTE 4 : In case various special prefixes have to be used in the same valve configuration, this order will be follow: special prefix column from top to bottom.Example : Reduced bore valve with security stem extension and heating jacket: Fig. FHRB NOTE 5 : Valves size DN32 or NPS 1 ?” and above will be С? marked according to 97/23/EC.// According to 94/9/EC Directive ATEX marking will be stamped in all sizes. NOTE 6: For 3 pieces design Full Trunnion mounting will correspond to Fig. GS or GKS 1,0619 3-1,0619LF2+ENP 4- 5- K - KALREZ ? (FFKM) Y – TF1750?VALVE FINAL MARKING V - VITON ? (FKM) N - NITRILE E - EPDM S - PTFE+ 25% CG G - GRAPHITE U – UHMWPE ? 0-Special 2 - F1 3 -CL-300 S - PTFE+ 25% CG X - PTFE + 50% SS. P - PEEK K - KEL′F ? (PCTFE) SERIES SPECIAL PREFIX II Body 2-Cast iron R - PTFE + 25% FG R - PTFE + 25% FG E - Standard stem extension F - Security stem extension Z – 2008 system C - Cavity filler 1 - CL-150 1-Cast iron S - PTFE+ 25% CG G - GRAPHITE U – UHMWPE ? Y – TF1750? N - NITRILE R - PTFE + 25% FG G - GRAPHITE V - VITON ? (FKM) E - EPDM K - KALREZ ? (FFKM) L-CHLOROPRENE I - SILICONE U - UHMWPE ? 7 - 4 ways D - DELRIN ? I - Inclined stem G - Guided ball N – DEVLON ? V L-CHLOROPRENE I - SILICONE Y – TF1750 ? C – S. steel + Cr Carbide K - KALREZ? (FFKM)6-CF8M 1,4408 90 – CL-900 K – 3 pieces U - Unidirectional 15 – CL-1500 * 25 – CL-2500 * O - Degreased S - Spring seat W - TUNGSTEN H -COLMONOY H - Heating jacket L - Locking device M – Metallic seat T - Simple stem extension W – Welded body V – VITON? (FKM) RB - Reduced bore 80- CL-800 1,0619QT 9-7- G - GRAPHITE 4 – CL-400 5 - Tank bottom 8 - 3 ways 9 – Wafer 6 - CL-600
阀门型号表示含义 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 拼音字母，按下表的规定。 二单元：传动方式 示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示； 防爆电动装置的阀门用9B表示。
三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。闸阀结构形式代号 截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号
隔膜阀结构形式代号 旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号
蒸汽疏水阀结构形式代号 排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项 举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。 Z941H25C电动法兰闸阀DN300。Z941H/W/Y-16C/P电动闸阀型号选型： 阀门类型代号：Z表示闸阀； 连接方式代号：4表示法兰式； 结构形式代号：1表示楔式闸板； 密封面材料代号：W表示阀体直接加工、H表示不锈钢； 阀体压力代号：16表示压力十六公斤； 阀体材质代号：C表示碳钢、P表示304不锈钢。 电动闸阀相关型号： Z941H-16C、Z941W-16P、Z941H-25C、Z941W-25P、Z941H-40C、Z941W-40P、Z941H-64C Z941H/W/Y-16C/P电动闸阀用途范围：
1.目的： 为了使员工在生产的过程中规范操作电批，使其工作性能和安全系数满足生产的要求，保证产品 质量符合要求，特对电批的基础知识及操作要领简要培训，以作员工作业及IPQA 巡检之依据。 2.范围： 适合使用电动螺丝批组装操作。 3.定义： 电批：电动螺丝批； 电源：电源适配器； 4.内容： 要使用的全部工具： a.电批（含电批咀）、 b.平衡器、 c.电源适配器、交流电源插座、e.元件盒、f.螺丝及相关材料。 各部件介绍： 图一（平衡器） 图二（电批）
图三（电源） 图四（连接各工具） 操作步骤： 4.4.1挂好平衡器：（如：图一） 将平衡器挂在自动流水线的滑动吊环上； 4.4.2挂好电批：（如：图二） 将电批的吊环挂在平衡器吊绳末端的挂钩上；悬挂高度：电批咀尖端距工作台面3～5cm（2～3个手指宽度）； 4.4.3连接好电源；（如：图四）
4.4.4打开电源开关，选择高电压档，准备使用； 使用方法及注意事项： 4.5.1悬挂平衡器的滑动钩，必须可以左右移动，确保电批在转动时电批咀与工作台面垂直，与螺丝呈同一直线； 4.5.2安装电批咀： a.压下电批咀锁定套（如图六）； 图五 图六 图七 图八 b.插入电批咀,对准卡口，装到位（如图七）； c.松开电批咀锁定套；推拉电批咀看看是否装好； d.不能拉出证明已经安装好（如图八）； 4.5.3手握姿势： ； 图九 图十 b.转换电批换向开关时，右手大拇指顺时针方向旋转90度，压在电批换向开关上，拨动换向开关，即可转换电批咀转动方向，将拨动开关拨到下方，电批咀为顺时针旋转方向；此时电批处于打进螺丝的预备状态；反之则处于退出螺丝的预备状态（如图十）；
在暖通空调水系统里电动调节阀的选型 摘要：电动调节阀在中央空调和集中供热系统里是一个非常重要的控制部件， 但只有根据换热设备的特性进行正确的选型才能发挥作用。 关键词：电动调节阀阀权度自动调节 引言 随着中国城市化进程的不断发展，城市里商业和民用建筑不断增多，为了创 造良好的工作和居住环境，在我国的大部分地区，中央空调系统在上述建筑中得 到了广泛的安装和应用，在北方地区冬季还有集中供热系统。在上述系统里电动 调节阀得到了广泛的应用。设计院的暖通设计师在方案设计过程中对电动调节阀 的选型并不十分了解，尤其是面对大量的国内和国外产品手册，各厂家介绍的选 型方式不尽相同，国内阀门和国外阀门标注的技术参数也有差别，导致设计师在 阀门选型过程中产生困惑，阀门的选择到底是根据什么技术参数和指标来进行， 不同的设计师有不同的理解，大多数的情况下设计师都是根据中央空调和集中供 热系统里管径的大小来确定电动调节阀的大小，最后造成在实际运行过程中电动 调节阀没有起到良好的自动调节作用，造成房间温湿度或水温等参数波动过大、 运行能耗增加、电动调节阀的损坏等等一些现象。 针对上述情况，为了保证在中央空调和集中供热水系统里电动调节阀能够在 最佳工况下工作，保证控制对象的精度，笔者在此总结了电动调节阀的选型方法，因为电动二通调节阀的使用数量远大于电动三通调节阀，故本文中只讲述电动二 通调节阀的选型，并且着重论述阀门口径的确定和调节特性选择的这两个最重要 的选型因素。 1 确定阀门口径 1.1 阀门流通能力 阀门流通能力，也叫流量系数，用Kv表示，表示阀两端的压差为1bar，流 体密度ρ=1g/cm3时，流经阀门的流量，单位是m3/h。而Kvs表示阀门处于全开 状态时阀门的流通能力，公式表示如下： 式中，Q--通过阀门的流量，m3/h； △P--通过阀门的压降，bar。 1.2 阀门的理想流量特性 阀门的流量特性反映的是阀门的相对流量（Q/Qmax）与相对行程（l/lmax） 之间的关系，即 Q/Qmax=?（l/lmax） 式中，Q--调节阀在某一开度时的流量； Qmax--调节阀在全开时的流量； l--调节阀在某一开度时阀芯的行程； lmax--调节阀在全开状态时阀芯的行程。 当阀两端的压差固定不变时（ΔP＝const），所得到的流量特性，称为理想流量特性。 下图就是理想流量特性曲线： 其中，1--快开型：行程较小时，流量就比较大，阀的有效行程＜d/4； 2--直线型：单位行程变化引起的流量变化相等；
给排水阀门类型及选用 一、阀门在使用中经常存在的问题 1.锈蚀严重：开启困难、打不开、关不严。 2.密封不严：漏水严重。 3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断， 阀体出现裂纹。 二、阀门的分类 1.阀门的种类很多，详见《阀门术语》GB/T21465-2008。在建筑给 排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100～PN1000,不含PN100）、中压（PN16～PN100,不含PN16）、低压（≤PN16）、超高压阀门（≥PN1000）4类；按温度分：高温（t﹥425℃）、中温（120℃≤t≤425℃）、常温（-29℃＜t＜120℃）、低温（-100℃≤t≤-29℃）、超低温（t＜-100℃）阀门。建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）
阀门。 三、阀门的选用及阀门型号的含义 2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理： 阀门型号的含义详见《阀门型号编制方法》JB/T308-2004 及《建筑给排水设计手册》下册P306页。阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料。安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，驱动方式代号省略。气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示。防爆电动装置的阀门用9B表示。 阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W“表示。当密封副的密封面材料不同时，以硬度低的材料表示。 公称压力≤1.6MPa的灰铸铁阀门的阀体材料代号省略；公称压力≥
一、电动执行机构产品的选用 电动执行机构，又名电动执行器，电动头。在管道工程中，当所选阀门确定之后，选配电动执行机构是确保电动阀门安全正常工作的保证条件之一。如果电动执行机构选择不当，不仅会影响使用，而且还会带来严重的不良后果和经济损失。通常可从下述几个方面来考虑选配电动执行机构： ●工作环境 DCL系列电动执行机构适用于下列比较典型的工作环境。 a、户外露天安装，有风、砂、雨、雪、霜、阳光、昼夜温差大、粉尘等环境。当然，户内安装使用则更能适用。 b、湿热带、干热带地区环境。环境温度-30℃～60℃。 c、盐雾、霉菌、潮湿的工作环境，如船坞码头、远洋或内河船舶等。 d、含有腐蚀性气体的工作环境，如化工厂等。 e、具有剧烈振动的场合，如蒸汽管道、船舶等。 ●控制要求 DCL系列电动执行机构提供了八种比较典型的控制回路（详见产品中心），可根据管道工程系统的需要选取合适的控制回路。如有特殊需要，需在订货时特殊说明。 ●输出力矩 因阀门种类繁多，即使同种规格型号的阀门，由于生产厂家制造水平、结构形式、材质选取等的不同，其扭矩值各有不同。所以当阀门选定后，应与制造厂家确认阀门开启、关闭的最大力矩值。
在实际使用当中，往往因为系统的压力波动、介质类型、现场环境、工作特性等因素，导致阀门开启或关闭扭矩有很大变化。为确保执行机构稳定可靠工作，必须在选型上留有适当余量。建议在选型时留有1.1-1.3倍的余量系数，即：余量系数=执行机构输出扭矩/阀门带压测试扭矩>1.1-1.3倍。 注：电动执行机构的输出力矩有两个： 启动力矩：根据JB/T8219标准要求，启动力矩为电动执行机构在-15％额定电压下静态启动的力矩值。通常将启动力矩作为执行机构的铭牌力矩，以确保执行机构在极限情况下能顺利驱动阀门。 最大力矩：是指执行机构在额定电压下动态工作被堵转时所能产生的最大力矩值。最大力矩实际上反映的是执行机构在工作过程中的短时过载能力。 DCL系列电动执行机构的铭牌力矩即为-15％额定电压下的静态启动力矩值，最大力矩为启动力矩的1.3～1.8倍。 电动执行器选型考虑要点 一、根据阀门类型选择电动执行器 阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。 1．角行程电动执行器（转角<360度） 电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
常用阀门的选型方法 在流体管道系统中，调节阀是控制元件，其投资约占管道工程费用的30%～50%。阀门的主要功能为启闭、节流、调节流量、隔离设备和管道系统、防止介质倒流、调节和排泄压力等。阀门也是管路中最复杂的元件，它一般由多个零部件装配而成，技术含量高。随着石油化工工业的迅速发展，石油化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，运行工况较复杂苛刻，操作温度和压力较高，开工周期长，阀门一旦出现故障，轻者导致介质泄漏，既污染环境又造成经济损失，重者导致装置停工停产，甚至造成恶性事故。因而，在管道设计中，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。文章主要介绍了各种常用阀门如闸阀、截止阀、节流阀、旋塞阀、球阀、隔膜调节阀等的选型方法。 1 阀门选型的要点 1.1 明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等； 1. 2 正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能； 1. 3 确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，
前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合； 1.4 阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家 和使用部门的有关规定。正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4； 1.5 其它除此之外，还应确定流经 阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。 2 常用阀门介绍阀门种类多、品种复杂，主要有闸阀、截止阀、节流阀、蝶阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等，其中常用的有闸阀、截止阀、节流阀、旋塞阀、蝶阀、球阀、止回阀、隔膜阀。 2.1 闸阀闸阀是指启闭体（阀板）由阀杆
一、选择阀门的依据 1、所选用阀门的用途、使用工况条件和操纵控制方式； 2、工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒、是否是易燃、易爆介质，介质的黏度等； 3、对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等； 4、安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等； 5、对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求： （在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）根据上述选择阀门的依据和步骤，合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。 管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流向方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。 二、选择阀门的步骤 1、明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等； 2、确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等； 3、确定操作阀门的方式：手动、电动、电磁、气动或液动、电液联动等； 4、根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：铸钢、碳素钢、 不锈钢、合金钢、不锈耐酸钢、灰铸铁、可锻铸铁、球墨铸铁、铜合金等； 5、选择阀门的种类：闭路阀门、调节阀门、安全阀门等； 6、确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀等； 7、确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定 管道的公称通径和阀座孔的直径； 8、确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的 尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等； 阀门的分类：
阀门的型号命名及选型方法 阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。 当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。 一、阀门的型号编制方法： JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。 1：阀门的型号编制 阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所示。 表1：
2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示： 表2： 注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。 3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示： 表3：
注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气 动带手动用6S表示；防爆电动用“9B”表示。蜗杆-T型螺母，用3T表示。 3、代号2和代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。 4：连接形式代号（即表1的3单元）：如表4所示： 表4: 5：结构形式代号（即表1的4单元）：结构形式代号用阿拉伯数字表示，如表5~表14所示： 表5：闸阀结构形式：
目录 第1章阀门选用基本知识1 1.1概述1 1.2阀门的分类2 1.2.1按用途分2 1.2.2按操作方式分2 1.2.3按通用分类分2 1.3阀门性能比较2 1.3.1闸阀2 1.3.2截止阀3 1.3.3止回阀4 1.3.4球阀4 1.3.5旋塞阀4 1.3.6蝶阀5 1.3.7安全阀5 1.3.8疏水阀6 1.3.9节流阀6 1.3.10针形阀6 1.3.11隔膜阀6 1.3.12减压阀6 1.4阀门基本参数7 1.4.1公称直径7 1.4.2公称压力7 1.4.3阀门的工作压力、工作温度及试验压力8 1.5我国阀门的现状及配管选用12 1.5.1API与JB阀门的性能比较12 1.5.2阀门及管件的匹配12 1.6阀门型号及标志13 1.6.1国内阀门的型号编制14
1.6.2阀门的标志21 1.7阀门材料23 1.7.1国标阀门常用材料及匹配23 1.7.2国内外常用阀门材质对照26 1.8阀门端部连接30 1.8.1法兰连接结构30 1.8.2螺纹连接30 1.8.3焊接端部连接结构31 1.9阀门常用标准32 1.9.1国家标准32 1.9.2阀门国际标准35 1.9.3我国标准代号35 1.9.4国外标准代号36 1.9.5阀门企业常见认证资格36 第2章阀门的选用37 2.1阀门选用原则37 2.1.1正确选用阀门的意义37 2.1.2选用阀门的原则37 2.2阀门选用步骤38 2.3阀门选型举例38 2.3.1原油罐区阀门的选型38 2.3.2阀门的选用39 2.3.3阀门的使用要求39 2.3.4从工艺要求角度考虑39 2.3.5从操作方便角度考虑40 2.3.6从调节小流量的准确性考虑40 2.3.7从耐压能力考虑40 2.3.8从可洁净性考虑40 2.3.9炼油加氢裂化、焦化装置用阀40 2.3.10油气专用阀41

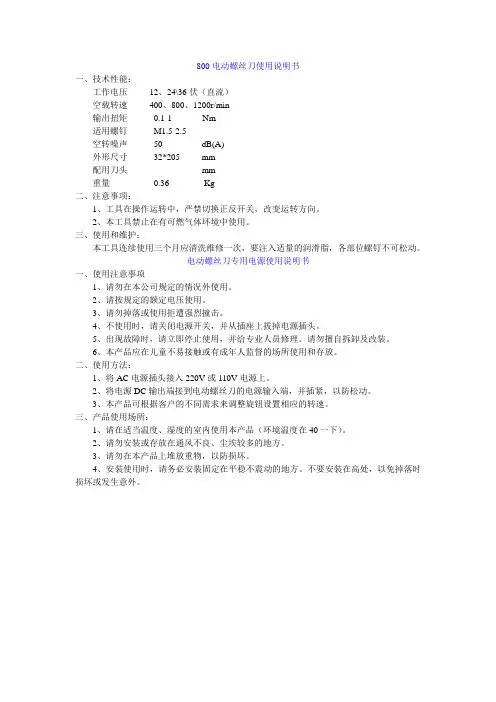

编订：__________________ 单位：__________________ 时间：__________________ 电动螺丝刀安全使用注意 事项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5630-66 电动螺丝刀安全使用注意事项(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、作业前准备： 1、检查电源连接是否正常。 2、根据螺丝的形状、大小、孔内深度，配备好起子头。 二、操作方法： 1、插入电源并将开关设在“OFF”的位置，按压伸缩接口装上起子头，预先调整锁紧螺丝所需扭力段的位置，并固定。 2、将电源打开至”ON”的位置，然后按动按压开关就会启动马达运转，开始操作锁螺丝。当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动， 3、当手按开关压板放开时，起子电源就关闭，马
达停止工作，如此重复操作可继续使用，如要松开螺丝时，开关应放在“R”位置，按上述操作即可完成。 4、调整扭力由底部之扭力调整环来调整，其机身本身段数并不代表输出扭力值，以扭力表来表示。 5.扭力调整后需保证可将螺丝锁附OK并不会使螺丝滑牙为标准，同时记录扭力值以便于下次核对。 6.电动起子使用完成后，松开电动起子手柄上的开关，将电动起子平放，并关掉电源开关。 四．注意事项： 1、在插上电源以前，应使开关定位在OFF位置，注意电源电压是否适合该机使用，当螺丝机不使用或断电时应将插头拨开。 2、使用时，不要把扭力调整设定过大。 3、在更换起子头时,一定要将电源插头拨离电源插座，且关闭螺丝刀电源。 4、使用时，不要丢或摔、撞击螺丝刀。 五．维修及保养： 1、连续使用时间过长,导致马达发热时应停止使
电动阀门执行器的选型分析 阀门电动执行器又称电动执行器，在流体控制行业阀门电动执行器有着重要的作用,阀门电动执行器是现代工业自动化重要的部分.专业术语称之为电动执行机构,在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分,统一称之为电动执行器。 阀门在工业管路控制中的重要设备，电动阀门随着工业自动化的发展，因其动力源容易取得，且一般情况下无需维护的优点，比起气动、液动等不同驱动方式的设备使用更为普遍。在工业场合电动阀门必需具有更高的可靠性和安全性，当阀门能保证性能和寿命的情况下，电动阀门的安全性与可靠性取决于电动执行器，因此电动执行器的性能、控制水平是电动阀门整机技术水平的综合表现。所以在电动执行器选型时除必需考虑的一些基本要素外，对其提出合理的技术要求才能使电动阀门价值实现最大化。 电动执行器的类型很多，不同类型和功能的电动执行器与阀门配套后都可称之为电动阀门，但往往在设计、选型的过程中只重视阀门的参数忽略或没有明确电动执行器的相关要求，这样不仅使电动阀门发挥不出最佳的性能，而且在安装、调试、使用过程中也会带来不必要的麻烦，甚至给生产造成严重的后果。 针对电动执行器选型考虑的要点进行说明，并对目前智能电动执行器的相关功能做简单介绍，它将是当今乃至将来工业自动化控制发展所需的主流产品。 电动执行器选型考虑要点 一、根据阀门类型选择电动执行器 阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。 1． 角行程电动执行器（转角<360度）
阀门选型标准 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。 三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。 闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号 蝶阀结构形式代号 隔膜阀结构形式代号 旋塞阀结构形式代号
止回阀结构形式代号 安全阀结构形式代号 减压阀结构形式代号 蒸汽疏水阀结构形式代号
排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项 举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。 (3) 阀座密封面材料中的材料名称。
