金属高温腐蚀的利与弊
摘要：金属高温腐蚀的主要机理
关键词：金属高温腐蚀
正文：
1 金属氧化的过程
高温氧化是金属化学腐蚀的一种特殊形式。金属氧化首先从金属表面吸附氧分子开始，即氧分子分解为氧原子被金属表面所吸附，并在金属晶格内扩散、吸附或溶解。而当金属和氧的亲和力较大，且当氧在晶格内溶解度达到饱和时，则在金属表面上进行氧化物的成核与长大。金属表面一旦形成了氧化膜，其氧化过程的继续进行将取决于以下两个因素：（1）界面反应速度。这包括金属/氧化物界面及氧化物/气体界面上的反应速度。
（2）参加反应的物质通过氧化膜的扩散速度。它包括浓度梯度化学位引起的扩散，也包括电位梯度电位差引起的迁移扩散。这两个因素控制进一步氧化的速度。
在一般情况下，当金属的表面与氧开始反应生成极薄的氧化膜时，界面反应起主导作用，即界面反应是氧化膜生长的控制因素。但随着氧化膜的生长增厚，扩散过程将逐渐起着越来越重要的作用，成为继续氧化的控制因素。
2 金属的氧化膜
金属氧化时，其表面上形成的氧化膜一般是固态。但是根据氧化膜的性质不同，在较高温度下，有些金属的氧化物为液态或气态。例如在1093℃下的大气中，Cr、Mo、V被氧化时，其氧化物呈不同状态：2Cr+3/2O2→Cr2O3(固态) 2V+5/2O2→V2O5(液态，熔点为658℃) Mo+3/2O2→MoO3(气态，450℃以上开始挥发)
显然，只有固态的Cr2O3才有保护性，而V2O5和MoO3不但无保护性，反而表现为加速氧化，甚至引起灾难性的事故。同时实践还证明，并非所有的固态氧化膜都具有保护性，其保护性的好坏取决于氧化物的高温稳定性、氧化膜的完整性、致密性、氧化膜的组织结构和厚度、膜与金属基体的相对热膨胀系数以及氧化膜的生长应力等因素。
在这些因素中，氧化膜的完整性和致密性是至关重要的。而这两个因素又与膜的组织结构和氧化物的高温稳定性密切相关。
3 单独生成保护性氧化膜的合金元素选择依据
如果在合金表面上能生成保护性极强的元素氧化物，或者能在基体金属氧化物的底部生成合金元素的氧化物相，则可有效地阻止基体金属的氧化。选作这种用途的合金元素应具有下述三方面的基本特性。
（1）合金元素能形成具有良好保护性的氧化膜为了满足这一条件，合金元素应具有以下特性：
①应符合Pilling-Bedworth原理，即合金元素氧化物的体积与该合金元素的体积之比(V'/V)应大于1。
②合金元素的氧化物应具有高的电阻，以便有效地阻止金属离子的扩散。
③金元素的离子半径应小于基体金属的离子半径。
（2）元素的氧化物应有足够高的稳定性这包括如下两个方面：
①使合金元素的氧化物能在金属表面优先形成，并且在氧化条件下不会被基体金属还原，必须选择其氧化物的生成吉布斯自由能比基体金属氧化物的生成吉布斯自由能更小的合金元素。这是保证保护膜产生和稳定存在的必须满足的热力学特性。
②合金元素的氧化膜在高温下稳定存在，合金元素的氧化膜必须有低的分解压、高的熔点和升华点，以免在高温下分解、挥发或成为液体而丧失其保护性。当然这些氧化物也不应与其他合金组元的氧化物生成低熔混合物。因此，凡其氧化物在高温下易于挥发(如Mo)
和熔融的元素(如B)，都不宜于用作合金化元素。
（3）元素应能与基体金属形成固溶体这是为了在整个合金表面上生成完整的合金元素氧化膜所必须具备的基本条件。并不排斥在合金中同时存在一定数量的合金元素化合物相，因为这往往是为提高合金的高温强度所必须的。但是，合金元素在合金中应有足够的固溶量，才能保证合金的抗氧化性。
4 元素在提高金属材料抗高温氧化性能中的作用
Cr、Al、Si及Re等合金元素，能有效改善金属材料的抗高温氧化性能。如合金中的Cr、Al和Si在高温下能与氧反应生成一层完整的、致密的、具有保护性的氧化膜(Cr2O3、Al2O3、SiO2)；稀土氧化物能改善合金表面氧化膜的抗氧化性、氧化膜与基体表面的结合力和氧化膜的生长应力。
参考文献：王士涛.王诗毅.张楠金属高温腐蚀机理[期刊论文]-品牌与标准化2014(6)
第一章绪论 腐蚀：由于材料与其介质相互作用(化学与电化学)而导致的变质和破坏。 腐蚀控制的方法： 1）、改换材料 2）、表面涂漆/覆盖层 3）、改变腐蚀介质和环境 4）、合理的结构设计 5）、电化学保护 均匀腐蚀速率的评定方法： 失重法和增重法；深度法； 容量法(析氢腐蚀)；电流密度； 机械性能(晶间腐蚀)；电阻性. 第二章电化学腐蚀热力学 热力学第零定律状态函数(温度) 热力学第一定律(能量守恒定律) 状态函数(内能) 热力学第二定律状态函数(熵) 热力学第三定律绝对零度不可能达到 2.1、腐蚀的倾向性的热力学原理 腐蚀反应自发性及倾向性的判据： ?G：反应自发进行 < ?G：反应达到平衡 = ?G：反应不能自发进行 > 注：ΔG的负值的绝对值越大，该腐蚀的自发倾向性越大. 热力学上不稳定金属，也有许多在适当条件下能发生钝化而变得耐蚀. 2.2、腐蚀电池 2.2.1、电化学腐蚀现象与腐蚀电池 电化学腐蚀：即金属材料与电解质接触时，由于腐蚀电池作用而引起金属材料腐蚀破坏. 腐蚀电池(或腐蚀原电池)：即只能导致金属材料破坏而不能对外做工的短路原电 池. 注：1)、通过直接接触也能形成原电池而不一定要有导线的连接； 2)、一块金属不与其他金属接触，在电解质溶液中也会产生腐蚀电池. 丹尼尔电池：(只要有电势差存在) a)、电极反应具有热力学上的可逆性； b)、电极反应在无限接近电化学平衡条件下进行； c)、电池中进行的其它过程也必须是可逆的. 电极电势略高者为阴极 电极电势略低者为阳极 电化学不均匀性微观阴、阳极微观、亚微观腐蚀电池均匀腐蚀
2.2.2、金属腐蚀的电化学历程 腐蚀电池： 四个部分：阴极、阳极、电解质溶液、连接两极的电子导体(即电路) 三个环节：阴极过程、阳极过程、电荷转移过程(即电子流动) 1)、阳极过程氧化反应 ++ - M n M →ne 金属变为金属离子进入电解液，电子通过电路向阴极转移. 2)、阴极过程还原反应 []- -? D D ne +ne → 电解液中能接受电子的物质捕获电子生成新物质. (即去极化剂) 3)、金属的腐蚀将集中出现在阳极区，阴极区不发生可察觉的金属损失，只起到了传递电荷的作用 金属电化学腐蚀能够持续进行的条件是溶液中存在可使金属氧化的去极化剂，而且这些去极化剂的阳极还原反应的电极电位比金属阴极氧化反应的电位高2.2.3、电化学腐蚀的次生过程 难溶性产物称二次产物或次生物质由于扩散作用形成，且形成于一次产物相遇的地方 阳极——[]+n M(金属阳离子浓度) (形成致密对金属起保护作用) 阴极——pH高 2.3、腐蚀电池类型 宏观腐蚀电池、微观腐蚀电池、超微观腐蚀电池 2.3.1、宏观腐蚀电池 特点：a)、阴、阳极用肉眼可看到； b)、阴、阳极区能长时间保持稳定； c)、产生明显的局部腐蚀 1)、异金属(电偶)腐蚀电池——保护电位低的阴极区域 2)浓差电池由于同一金属的不同部位所接触的介质浓度不同所致 a、氧浓差电池——与富氧溶液接触的金属表面电位高而成为阳极区 eg：水线腐蚀——靠近水线的下部区域极易腐蚀 b、盐浓差电池——稀溶液中的金属电位低成为阴极区 c、温差电池——不同材料在不同温度下电位不同 eg：碳钢——高温阳极低温阴极 铜——高温阴极低温阳极 2.3.2、微观腐蚀电池 特点：a)、电极尺寸与晶粒尺寸相近(0.1mm-0.1μm)； b)、阴、阳极区能长时间保持稳定； c)、引起微观局部腐蚀(如孔蚀、晶间腐蚀)
第二章金属的电化学腐蚀 通常规定凡是进行氧化反应的电极称为阳极；进行还原反应的电极就叫做阴极。由此表明，作为一个腐蚀电池，它必需包括阴极、阳极、电解质溶液和电路四个不可分割的部分。而腐蚀原电池的工作历程主要由下列三个基本过程组成： 1、阳极过程：金属溶解，以离子的形式进入溶液，并把当量的电子留在金属上； 2、阴极过程：从阳极过来的电子被电解质溶液中能够吸收电子的氧化性物质所接受； 3、电流的流动：金属部分：电子由阳极流向阴极； 溶液部分：正离子由阳极向阴极迁移。 4、腐蚀电池的类型 可以把腐蚀电池分为两大类：宏观腐蚀电池和微观腐蚀电池 一、宏观腐蚀电池 1）、异金属接触电池 2）、浓差电池 3）、温差电池 二、微观腐蚀电池 在金属表面上由于存在许多极微小的电极而形成的电池称为微电池。微电池是因金属表面的电化学的不均匀性所引起的 1、金属化学成分的不均匀性 2、组织结构的不均匀性 3、物理状态的不均匀性 4、金属表面膜的不完整性 当参与电极反应的各组分活度(或分压)都等于1，温度规定为25 C，这种状态称为标准状态，此时，平衡电位Ee等于E0，故E0称为标准电位。 由于通过电流而引起原电池两极间电位差减小并因而引起电池工作电流强度降低的现象，称为原电池的极化作用。 当通过电流时阳极电位向正的方向移动的现象，称为阳极极化。 当通过电流时阴极电位向负的方向移动的现象，称为阴极极化。 消除或减弱阳极和阴极的极化作用的电极过程称为去极化作用或去极化过程 根据控制步骤的不同，可将极化分为两类：电化学极化和浓度极化 极化分类： 电化学极化：电子转移步骤最慢为控制步骤所导致 浓度极化：电子转移步骤快，而反应物从溶液相中向电极表面运动成产物自由电极表面向溶液相内部运动的液相传质成为控制步骤 电阻极化：电流通过电解质溶液和电极表面的某种类型膜而产生的欧姆降。 产生阳极极化的原因： 1、阳极的电化学极化 2、阳极的浓度极化 3、阳极的电阻极化。 析氢腐蚀以氢离子作为去极化剂的腐蚀过程，称为氢离子去极化腐蚀 吸氧腐蚀以氧作为去极化剂的腐蚀过程，称为氧去极化腐蚀 氢去极化腐蚀的特征 1、阴极反应的浓度极化小,一般可以忽略。 2、与溶液PH值关系很大。 3、与金属材料的本质及表面状态有关。 4、与阴极面积有关。
介质的毒性和金属材料的耐腐蚀性
介质的毒性和金属材料的耐腐蚀性 《职业性接触毒物危险程度分级》GB5044分级原则是什么？ 答：（1）职业性接触毒物危险程度分级，是以急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性和最高容许浓度等六项指标为基础的定级标准。 （2）分级原则是依据六项分级指标综合分析，全面权衡，以多数指标的归属定出危害程度的级别，但对某些特殊毒物，可按其急性、慢性或致癌性等突出危害程度定出级别。 《职业性接触毒物危险程度分级》GB5044分级依据是什么？ 答：（1）急性毒性 以动物试验得出的呼吸道吸入半数致死浓度（LC ）或经口、经皮半数致死量（LD50） 50 或LD50最低值作为急性毒性指标。 的资料为准，选择其中LC 50 （2）急性中毒发病状况 是一项以急性中毒发病率与中毒后果为依据的定性指标：可分为易发生、可发生、偶而发生中毒及不发生急性中毒四级。将易发生致死性中毒或致残定为中毒后果严重；易恢复的定为预后良好。 （3）慢性中毒患病状况 一般以接触毒物的主要行业中，工人的中毒患病率为依据，但在缺乏患病率资料时，可取中毒症状或中毒指标的发生率。 （4）慢性中毒后果 依据慢性中毒的结局，分为脱离接触后，继续进展或不能治愈、基本治愈、自行恢复四级。并可依据动物试验结果的受损病变性质（进行性、不可逆性、可逆性）、靶器官病理生理特性（修复、再生、功能储备能力），确定其慢性中毒后果。 （5）致癌性 主要依据国际肿瘤研究中心公布的或其他公认的有关该毒物的致癌性资料，确定为人体致癌物、可疑人体致癌物、动物致癌物及无致癌性。 （6）最高容许浓度 主要以《工业企业设计卫生标准》TJ36-70中表4车间空气中有害物质最高容许浓度值为准。
论高温腐蚀的利与弊 北京科技大学张明康 摘要本文分别通过研究分析生物质燃烧设备，燃煤火电厂锅炉，城市供热管线不锈钢补偿器，航天航空发动机高温合金，电触头材料等新材料的高温腐蚀的原因及其应用，论述了高温腐蚀的利与弊，并对新型高温合金的发展提出建议。关键词高温腐蚀新型高温合金新材料 1 引言 高温腐蚀是指金属材料与环境介质在高温下发生不可逆转的化学反应而退化的过程，而金属的高温氧化是高温腐蚀领域中最重要最基本的一种腐蚀形式。在能源、动力、航天航空等领域普遍存在着高温腐蚀的问题，而这些腐蚀问题对工业生产发展造成很大经济的损失，因而亟待解决。在解决高温腐蚀的问题的过程中，利用高温氧化进行防腐又是一种有效可行的措施。 2.1 高温腐蚀存在的问题 目前来说，高温腐蚀存在的问题是不可否认的，其弊端在于多个方面，关键是在于能否及时发现高温腐蚀的现象，并对其进行失效分析，为拟定相应的对策做好准备。 2.1.1 生物质燃烧设备的高温腐蚀问题 近年年来，随着石油、煤炭等传统能源短缺的问题越来越受到人们的关注，生物质能作为一种可再生的新能源，有着资源量大、可再生、广泛的可获取性以及可存储运输等诸多独特的优点。其中，燃烧是有效利用生物质能的重要途径之一。但是由于生物质中的碱金属等杂质的存在，使得生物质在燃烧的过程中相关的设备会产生高温腐蚀等问题。因而研究生物质燃烧过程中的高温腐蚀问题，对提高生物质燃烧的利用水平有着重要意义。其腐蚀根据生物质的种类、床料、所用管材的不同导致腐蚀的机理不同，大致又可分为三类，即气相腐蚀、固相腐蚀以及液相腐蚀。[1]
2.1.2 燃煤火电厂锅炉高温腐蚀问题 燃煤火电厂的高温腐蚀主要发生在“四管”，即水冷壁管、过热器管、再热器管和省煤器管。其主要的腐蚀原因包括飞灰，低熔点的沉积物，以及锅炉烟气的硫腐蚀、氯腐蚀、和钒腐蚀。火电厂锅炉的“四管”爆漏引起的非计划停运时间占机组非计划停运时间的40%左右,少发电量占全部事故少发电量的50%以上,是影响发电机组安全经济运行的主要因素。[2] 2.1.3 城市供热管线不锈钢补偿器的高温腐蚀 补偿器井内的水介质污染严重,而且井内处于高温状态,有利于细菌的繁殖生长,而且井内水介质中的Cl-及SO2 -4含量较高,以及管道热应力作用.补偿器井内的304不锈钢补偿器,发生晶间腐蚀、点蚀、细菌腐蚀以及应力腐蚀等不同的腐蚀形式。[3] 2.2 高温腐蚀的利用 对于高温腐蚀存在的各种各样的问题，对其机理进行研究分析后发现，可利用高温腐蚀这一方法对金属材料进行防腐，因而高温腐蚀在人为的作用下，也可趋于对人们有利的方面。 2.2.1 航天航空发动机高温合金 航空发动机热端部件因高温腐蚀、蠕变、机械疲劳、热疲劳等,将导致其尽快失效。发动机叶片的失效,绝大部分是与高温腐蚀有关。影响其高温腐蚀的主要有三大因素，分别为温度、环境介质、燃气成分。为了防止高温腐蚀，可采用高温合金制备的发动机叶片，目前有ODS合金，粉末高温合金等。在其高温合金中可添加一些改善其抗高温氧化的元素，例如添加Cr,Al,Si等元素，然后利用其高温氧化生成的致密的保护性氧化膜Cr2O3,Al2O3,SiO2，防止合金进一步氧化。[4] 2.2.2 电触头材料 电触头是各种电力设备、自动化仪表和控制装置中使用的一种关键金属元件，通过其接通或分断，达到保护电器，传递、承受和控制电流的目的。利用
金属材料的电化学腐蚀与防护 一、实验目的 1.了解金属电化学腐蚀的基本原理。 2.了解防止金属腐蚀的基本原理和常用方法。 二、实验原理 1．金属的电化学腐蚀类型 (1)微电池腐蚀 ①差异充气腐蚀 同一种金属在中性条件下，如果不同部位溶解氧气浓度不同，则氧气浓度较小的部位作为腐蚀电池的阳极，金属失去电子受到腐蚀；而氧气浓度较大的部位作为阴极，氧气得电子生成氢氧根离子。如果也有K3[Fe(CN)6]和酚酞存在，则阳极金属亚铁离子进一步与K3[Fe(CN)6]反应，生成蓝色的Fe3[Fe(CN)6]2沉淀；在阴极，由于氢氧根离子的不断生成使得酚酞变红（亦属于吸氧腐蚀）。两极反应式如下： 阳极(氧气浓度小的部位)反应式： Fe = Fe2＋＋2e－ 3Fe2＋＋2[Fe(CN)6]3－= Fe3[Fe(CN)6]2 (蓝色沉淀) 阴极(氧气浓度大的部位)反应式： O2＋2H2O ＋4e－= 4OH－ ②析氢腐蚀 金属铁浸在含有K3[Fe(CN)6]2的盐酸溶液中，铁作为阳极失去电子，受腐蚀，杂质作为阴极，在其表面H＋得电子被还原析出氢气。两极反应式为： 阳极：Fe = Fe2＋＋2e－ 阴极：2H＋+2e－= H2↑ 在其中加入K3[Fe(CN)6]，则阳极附近的Fe2＋进一步反应： 3Fe2＋＋2[Fe(CN)6]3－= Fe3[Fe(CN)6]2 (蓝色沉淀) （2）宏电池腐蚀 ①金属铁和铜直接接触，置于含有NaCl、K3[Fe(CN)6]、酚酞的混合溶液里，由于?O(Fe2＋/Fe)< ?O（Cu2＋/Cu），两者构成了宏电池，铁作为阳极，失去电子受到腐蚀（属于吸氧腐蚀）。两极的电极反应式分别如下： 阳极反应式： Fe = Fe2＋＋2e－ 3Fe2＋＋2[Fe(CN)6]3－= Fe3[Fe(CN)6]2 (蓝色沉淀) 阴极(铜表面)反应式： O2＋2H2O ＋4e－= 4OH－ 在阴极由于有OH－生成，使c(OH－)增大，所以酚酞变红。
姓名：贾永乐学号：201224190602 班级：机械6班 检索主题：材料的腐蚀与防护 数据库：中国知识资源总库——中国期刊全文数据库 检索方法：用高级检索，主题词：腐蚀与防护关键词：材料相与检索结果：1456篇，其中关于航空材料的13篇；金属材料的腐蚀的183篇；材料的防护的522篇，其余为腐蚀与防护相关 的其它技术和方法。 文献综述 1材料腐蚀与防护的发展史： 所有的材料都有一定的使用寿命，在使用过程中将遭受断裂、磨损、腐蚀等损坏。其中，腐蚀失效的危害最为严重，它所造成的经济损失超过了各种自然灾害所造成的损失总和，造成许多灾难性的事故，造成了资源浪费和环境污染。因此，研究与解决材料的腐蚀问题，与防止环境污染、保护人民健康息息相关。在现代工程结构中，特别足在高温、高压、多相流作用下，以及在磨损、断裂等的协同作用下，腐蚀损坏格外严重。据统计，材料腐蚀带来的经济损失约占国民生产总值的1．8％～4．2％。而常用金属材料最容易遭受腐蚀，因此金属腐蚀的研究受到广泛的重视【1】。我们只有在搞清楚材料腐蚀的原因的基础上，才能研制适宜的耐腐蚀材料、涂层及采取合理的保护措施，以达到防止或控制腐蚀的目的。从而减少经济损失和事故，保护环境保障人类健康。 每年由于腐蚀引起的材料失效给人类社会带来了巨大的损失。航
空材料的腐蚀损失尤为巨大。我国针对航空产品的腐蚀与防护的研究和应用起始于上世纪五十年代，经过几十年的曲折发展，取得了很大进步。目前在航空产品的常温腐蚀与防护上，已经进入了向国际接轨的发展阶段。航空材料由于服役环境复杂多变, 不同构成材料相互配合影响, 导致航空材料在飞行器的留空阶段、停放阶段遭受多种不同种类的腐蚀, 增加了飞行器的运营成本, 对飞行器的功能完整性和使用安全性造成严重的危害。英美空军每架飞机每年因腐蚀造成的直接修理费用为11 000~ 55 000美元之间【2】。1985年8月12日,日本一架B747客机因应力腐蚀断裂而坠毁,死亡500余人。因此航空材料的腐蚀防护技术研究对航空业的发展具有举足轻重的作用。 1978．10国家科委主任方毅在全国聘任27位科学家组建了我国《腐蚀科学》学科组，笔者作为学科组成员，第三专业组(大气腐蚀专业组)副组长，承担了航空航天部分的调查任务。1980．1—1982．6广泛函调一百多个工厂，并深入26个厂、所、部队，机场进行了实地考查，发现了大量的腐蚀问题，笔者1985年在我国首次出版了《航空产品腐蚀故障事例集》，汇集了数据比较周全，二十世纪六、七十年代的46个腐蚀故障【3】。 1990年前，铁道车辆车体结构通常采用普碳钢制造，加之使用涂料档次低，对表面处理和涂装工艺不够重视，车辆锈蚀严重，修理时车体钢板的更换率相当高，有些客车甚至仅使用1个厂修期就报废。1985年，耐大气腐蚀钢（即Corten钢，又称耐候钢）开始用于车辆，到1990年，已在全部新造车辆上采用。由于这类钢材含有(0.2%~0.4%
绪论 金属腐蚀的定义: 金属材料和环境介质发生化学或电化学作用，引起材料的退化与破坏称为金属的腐蚀. 本课程研究的内容 ? 1. 研究金属和周围介质作用时所发生的化学或电化学的现象、机理及其一般规律。 ? 2. 研究各种条件下金属材料的防止腐蚀的方法和措施。 三、金属腐蚀与防护的重要性 经济损失： ?直接损失：指采用防护技术的费用和发生腐蚀破坏以后的维修、更换费用和劳务费用。 ?间接损失：指设备发生腐蚀破坏造成停工、停产；引起的物资跑、冒、滴、漏损失； 对环境污染以至爆炸、火灾等事故的间接损失更是无法估量。 第一章金属材料的高温化学腐蚀 第一节概述 一、高温化学腐蚀定义： 高温化学腐蚀是研究金属材料和与它接触的环境介质在高温条件下所发生的界面反应过程的科学。 金属高温腐蚀与常温腐蚀的区别： 高温腐蚀：主要是以界面的化学反应为特征。常温腐蚀：主要是电化学过程。 金属材料的高温腐蚀反应式： Me（金属）+X（介质）--MeX（腐蚀产物） 二、高温腐蚀分类 按环境介质状态分 1）高温气态介质腐蚀（2）高温液态介质腐蚀（3）高温固态介质腐蚀 （1）高温气态介质腐蚀： 气态介质中包括有单质气体分子。非金属化合物气体分子。金属氧化物气态分子，和金属盐气态分子。由于这种高温腐蚀是在高温，干燥的气体分子环境中进行的，所以常被称为“高温气体腐蚀”“干腐蚀”“化学腐蚀”。 （2）高温液态介质腐蚀： 液态介质（包括液态金属，液态融盐及低熔点氧化物）对固态金属材料的高温腐蚀。这种腐蚀包括界面化学反应，也包括液态物质对固态物质的溶解。 （3）高温固态介质腐蚀： 金属材料在带有腐蚀性的固态颗粒状物质的冲刷下发生的高温腐蚀。这类腐蚀包括固态燃灰与盐颗粒对金属材料的腐蚀。又包括这些固态颗粒状物质对金属材料表面的机械磨损，所以人们又称为“磨蚀”或“冲蚀”。 高温腐蚀现象 （1）在金属热处理过程中，碳氮共渗和盐浴处理易于产生增碳、氮化损失和熔融盐的腐蚀。（2）含有燃烧的各个过程，比如柴油发动机、燃气轮机、焚烧炉等所产生的复杂气氛的高温氧化等腐蚀。 （3）核反应堆运行过程中，煤的气化和液化所产生的高温硫化腐蚀。 （4）在航空领域，宇宙飞船返回大气层过程中的高温氧化和高温硫化腐蚀，以及航空发动
金属材料的点腐蚀和缝 隙腐蚀 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
金属材料的点腐蚀和缝隙腐蚀 点腐蚀和缝隙腐蚀(pitting and crevice corrosion)金属材料接触某些溶液，表面上产生点状局部腐蚀，蚀孔随时间的延续不断地加深，甚至穿孔，称为点腐蚀（点蚀），也称孔蚀。通常点蚀的蚀孔很小，直径比深度小得多。蚀孔的最大深度与平均腐蚀深度的比值称为点蚀系数。此值越大，点蚀越严重。一般蚀孔常被腐蚀产物覆盖，不易发现，因此往往由于腐蚀穿孔，造成突然性事故（见金属腐蚀）。 缝隙腐蚀是两个连接物之间的缝隙处发生的腐蚀，金属和金属间的连接（如铆接、螺栓连接）缝隙、金属和非金属间的连接缝隙，以及金属表面上的沉积物和金属表面之间构成的缝隙，都会出现这种局部腐蚀。 许多金属材料都能产生点蚀和缝隙腐蚀。不锈钢、铝合金等靠钝化来增强耐蚀性的金属材料，也易产生点蚀和缝隙腐蚀。许多环境介质都能引起金属材料的点蚀和缝隙腐蚀，尤其是含氯离子的溶液。 点腐蚀 金属表面的电化学不均匀性是导致点蚀的重要原因。金属材料的表面或钝化膜等保护层中常显露出某些缺陷或薄弱点(如夹杂物、晶界、位错等处)，这些地方容易形成点蚀核心。金属浸入含有某些活化阴离子（特别是氯离子）的溶液中，只要腐蚀电位达到或超过点蚀电位（或称击穿电位），就能产生点蚀。这是由于钝化膜在溶液中处于溶解以及可再度形成的动平衡状态，而溶液中的活化阴离子(氯离子)会破坏这种平衡，导致金属的局部表面形成微小蚀点，并发展为点蚀源。例如不锈钢表面的硫化物夹杂的溶解，暴露出钢的新鲜表面，就会形成点蚀源。 点蚀的发展是一个在闭塞区内的自催化过程。在有一定闭塞性的蚀孔内，溶解的金属离子浓度大大增加，为保持电荷平衡，氯离子不断迁入蚀孔，导致氯离子富集。高浓
第四节金属的电化学腐蚀与防护 【教学重点】金属的电化学腐蚀 【教学难点】电极反应式的写法 【教学过程】 【学生看书讨论】 1.什么是金属的腐蚀?金属腐蚀的本质是什么? 2.化学腐蚀与电化学腐蚀的共同点和不同点是什么? 一、金属腐蚀的本质: M – xe- = M x+ 二、化学腐蚀与电化学腐蚀的区别 化学腐蚀电化学腐蚀 共同点 M – xe- = M x+ M – xe- = M x+ 不同点 (1)金属与氧化剂直接得失电子利用原电池原理得失电子 (2)反应中不伴随电流的产生反应中伴随电流的产生 (3)金属被氧化活泼金属被氧化 三、电化学腐蚀 (以钢铁为例) 1.析氢腐蚀 (酸性较强的溶液) 负极: Fe – 2e- = Fe2+ 正极: 2H+ + 2e- = H2 ↑ 总式：Fe + 2H+ = Fe2+ + H2 ↑ 2. 吸氧腐蚀 (中性或弱酸性溶液) 负极: 2Fe – 4e- = 2Fe2+ 正极: O2+4e- +2H2O = 4OH- 总式：2Fe + O2 +2H2O =2 Fe(OH)2 离子方程式：Fe2+ + 2OH- = Fe(OH)2 4Fe(OH)2 + O2 + 2H2O = 4Fe(OH)3 四、金属的防护 1．影响金属腐蚀快慢的因素本性：（1）金属的活动性（2）纯度（3）氧化膜 介质：环境（腐蚀性气体，电解质溶液）2．金属的防护 （1）改变金属的内部结构（钢→不锈钢，在钢中加入镍和铬） （2）覆盖保护膜（涂油漆，电镀，钝化等） （3）电化学保护①外加电流阴极保护法 ②牺牲阳极阴极保护法 【练习】:如图所示,试管中的铁钉如果在酸性溶液或在食盐溶液中的腐蚀的现象有何不同?
第一章 耐蚀性：指材料抵抗环境介质腐蚀的能力。 腐蚀性：指环境介质腐蚀材料的强弱程度。 高温氧化：在高温条件下，金属与环境介质中的气相或凝聚相物质发生化学反应而遭受破坏的过程称高温氧化，亦称高温腐蚀。 毕林—彼得沃尔斯原理或P-B 比：氧化时所生成的金属氧化膜的体积2MeO V 与生成这些氧化膜所消耗的金属的体积Me V 之比。 腐蚀过程的本质：金属 → 金属化合物 (高温）热腐蚀：指金属材料在高温工作时，基体金属与沉积在其工作表面上的沉积盐及周围工作气体发生总和作用而产生的腐蚀现象称为热腐蚀. p 型半导体：通过电子的迁移而导电的半导体； n 型半导体：通过空穴的迁移而导电的半导体。 n 型：加Li （低价），导电率减小，氧化速度增加；加Al （高价），导电率增加，氧化速度降低。 p 型：加Li （低价），导电率增加，氧化速度降低；加Cr （高价），导电率减小，氧化度增加。 腐蚀的危害 1)造成巨大的经济损失；2)造成金属资源和能源的浪费造成设备破坏事故,危及人身安全；3)引起环境污染。 金属一旦形成氧化膜，氧化过程的继续进行将取决于两个因素 1)界面反应速度，包括金属／氧化物界面以及氧化物/气体两个界面上的反应速度；2)参加反应物质通过氧化膜的扩散速度。（这两个因素实际上控制了继续氧化的整个过程，也就是控制了进一步氧化速度。在氧化初期，氧化控制因素是界面反应速度，随着氧化膜的增厚，扩散过程起着愈来愈重要的作用，成为继续氧化的速度控制因素）反映物质通过氧化膜的扩散，一般可有三种传输形式 1)金属离子单向向外扩散；2)氧单向向内扩散；3)两个方向的扩散。 反应物质在氧化膜内的传输途径 1)通过晶格扩散：温度较高，氧化膜致密，而且氧化膜内部存在高浓度的空位缺陷的情况下，如钴的氧化；2)通过晶界扩散。在较低的温度下，由于晶界扩散的激活能小东北大学 材料腐蚀与防护 整理人 围安 E-mail jr_lee@https://www.doczj.com/doc/bc11478713.html, 2016.1.2
吸氧腐蚀：是指金属在酸性很弱或中性溶液里，空气里的氧气溶解于金属表面水膜中而发生的电化学腐蚀。 第一章金属与合金的高温氧化 1、金属氧化膜具有保护作用的的充分条件与必要条件充分条件：膜要致密、连续、无孔洞，晶体缺陷少；稳定性好，蒸汽压低，熔点高；膜与基体的附着能力强，不易脱落；生长内应力小；与金属基体具有相近热膨胀系数；膜的自愈能力强。必要条件：氧化时生成的金属氧化膜的体积与生成这些氧化膜所消耗的金属的体积之比必须大于1，即PBR值大于1. 2、说出几种主要的恒温氧化动力学规律，并分别说明其意义。（1）直线规律：符合这种规律的金属在氧化时，氧化膜疏松，易脱落，即不具有保护性，或者在反应期间生成气相或者液相产物离开了金属表面，或者在氧化初期氧化膜很薄时，其氧化速度直线由形成氧化物的化学反应速度决定，因此其氧化速度恒定不变，符合直线规律。（2）抛物线规律：许多金属或者合金在较高的高温氧化时，其表面可形成致密的固态氧化物膜，氧化速度与膜的厚度成反比，即其氧化动力学符合这种规律。（3）立方规律：在一定温度范围内，一些金属的氧化物膜符合这种规律。（4）对数和反对数规律：许多金属在温度低于300-400摄氏度氧化时，其反应一开始很快，但是随后就降到了氧化速度可以忽略的
程度，该行为符合对数或反对数规律。 3、说出三种以上能提高钢抗高温氧化的元素镍，铝，钛 4.、纯NI在1000摄氏度氧气氛中遵循抛物线氧化规律，常数k=39X10-12cm2/s，如果这种关系不受氧化膜厚度的影响，试计算使0.1cm厚镍板全部氧化所需的时间。解：由抛物线规律可知：厚度y与时间t存在如下关系：y2=kt，t=y2/k=2.56x108s 5哈菲价法则：当基体氧化膜为P型半导体时，往基体中加入比基体原子低价的合金元素，使离子空穴浓度降低，提高电子浓度，结果导致电导率增加，而氧化速率降低，往基体中比此基体原子高价的合金元素，使离子空穴浓度提高，降低电子浓度，结果导致电导率降低，而氧化速度提高。当基体氧化膜为n型半导体时，往基体中加入比基体原子低价的合金元素，使电子浓度降低，电导率降低，而基体离子浓度增加，氧化速度增加，往基体中加入比基体原子高价的合金元素，使电子浓度增加，电导率增加，而基体离子浓度降低，氧化速度降低。以上合金元素对氧化物晶体缺陷的影响规律成为控制合金氧化的原子价规律，简称哈菲原子价法则。 第二章金属的电化学腐蚀 1、解释下列词语
《金属的电化学腐蚀与防护》教学设计三维目标： 知识与技能：1．了解金属腐蚀及其危害。 2．了解金属电化学腐蚀的原因及反应原理。 3．了解金属防护的一般方法，特别是电化学防护的方法。 过程与方法：事例引入，激发兴趣；分组实验，总结结论，典型题例，强化理解。 情感态度与价值观：通过生活事例引发学生思考，体现化学与生活的紧密联系，激发学生的探索精神，并让学生体会到学以致用的科学精神。 教学重点：金属的电化学腐蚀及金属的电化学防护。 教学难点：金属发生吸氧腐蚀的电化学原理。 教具：提供试剂：锌片铜片稀硫酸氯化钠溶液 提供仪器：水槽导管电流表 教学过程： 【事例引入（配合投影）】在我们的生活中经常可以看到这些现象（投影图片）。这些现实均显示：我们辛苦制备的材料，尤其是金属材料在使用
中往往会被腐蚀，造成损坏，浪费，甚至引起恶性事故。如：这是位于美国的俄亥俄桥，突然塌入河中，死亡46人。事后调查，是由于桥梁的钢梁被腐蚀产生裂缝所致。又如，这是日本大阪地下铁道的输气管道，因腐蚀而折断，造成瓦斯爆炸，乘客当场死亡75人。 这样的例子举不胜举，可见，金属腐蚀给人类造成的损失有多么巨大。据统计：（投影）。这些数据都说明金属腐蚀造成的损失已经远远超过了各种自然灾害造成的损失的总和。所以我们要有这样的使命感：用自己学过的知识，去研究金属腐蚀的原理，并尝试找出“防止腐蚀的方法”，甚至想想利用腐蚀原理为我们服务。今天这堂课我们就来走进“金属的腐蚀与防护”。 【板书】金属的电化学腐蚀与防护 [预设问题1] 钢铁生锈，铁锈的主要成分：Fe2O3·xH2O 铜器生锈，铜绿的主要成分：Cu2(OH)2CO3 思考：金属腐蚀的本质是什么 [板书] 第四节金属的电化学腐蚀与防护 [板书] 一、金属的电化学腐蚀
金属材料的腐蚀和防护 罗--（学号：1230060054） （-----大学物理与材料科学学院物理学1202班） 专题授课老师：---- 摘要：自从人类发现并使用金属到如今已有5000年的历史，然而人类在享受金属材料的使用带来便利的同时，也在苦恼着金属腐蚀带来的烦恼。人类在使用金属的同时，也在尽最大的努力对金属进行防护。金属的有效防护，一方面可以降低成本，提高劳动生产率，赢得最大的经济效应；另一方面对加强国防建设也有重要的意义。 关键词：金属材料腐蚀防护 引言：当金属和周围气态或液态介质接触时常常由于发生化学作用或电化学作用而逐渐损坏的过程成为金属腐蚀，每年金属腐蚀给国家带来巨大的经济损失，所以金属的有效防护对于一个企业和国家是至关重要的。 1.金属材料的腐蚀机理 1.1金属腐蚀的分类 按照金属的腐蚀机理可以将金属腐蚀分为化学腐蚀与电化学腐蚀两大类。化学腐蚀就是金属与接触到的物质直接发生氧化还原反应而被氧化损耗的过程；电化学腐蚀就是铁和氧形成两个电极，组成腐蚀原电池。金属腐蚀的实质都是金属原子被氧化转化成金属阳离子的过程。 1.2金属腐蚀的发生
自然界中只有极少数金属（例如金、铂等）能以游离状态存在，而大多数金属都需要从它们的矿石中用不同的能量冶炼出来。因此，金属受周围介质的化学及电化学作用而被破坏，这种现象叫做金属的腐蚀。 1.3金属腐蚀的危害 金属腐蚀的危害首先在于腐蚀造成了巨大的经济损失。这种损失可分为直接损失和间接损失。直接损失包括材料的损耗、设备的失效、能源的消耗。由于腐蚀,使大量有用材料变为废料,估计全世界每年因腐蚀报废的钢铁设备约为其年产量的10% 。间接损失包括因腐蚀引起的停工停产,产品质量下降,大量有用有毒物质的泄漏、爆炸,以及大规模的环境污染等。一些腐蚀破坏事故还造成了人员伤亡,直接威胁着人民群众的生命安全。 2.金属腐蚀防护的方法 2.1 改变金属的组成 这种方法最常见的是不锈钢材料。通过在钢铁中加入12-30%的金属铬而改变钢铁原有的组成，从而改善性能，不易腐蚀。如目前迅速发展起来的不锈钢炊具，餐具等就是以此为材料的。2.2 形成保护层 在金属表面覆盖各种保护层，把被保护金属与腐蚀性介质隔开，是防止金属腐蚀的有效方法。可以形成以下几种保护层来对金属腐蚀进行防护： （1）磷化处理: 钢铁制品去油、除锈后，放入特定组成的磷酸
腐蚀与防护试题 1化学腐蚀的概念、及特点 答案：化学腐蚀：介质与金属直接发生化学反应而引起的变质或损坏现象称为金属的化学腐蚀。 是一种纯氧化-还原反应过程，即腐蚀介质中的氧化剂直接与金属表面上的原子相互作用而形成腐蚀产物。在腐蚀过程中，电子的传递是在介质与金属之间直接进行的，没有腐蚀电流产生，反应速度受多项化学反应动力学控制。 归纳化学腐蚀的特点 在不电离、不导电的介质环境下 反应中没有电流产生，直接完成氧化还原反应 腐蚀速度与程度与外界电位变化无关 2、金属氧化膜具有保护作用条件，举例说明哪些金属氧化膜有保护作用，那些没有保护作用，为什么？ 答案：氧化膜保护作用条件： ①氧化膜致密完整程度；②氧化膜本身化学与物理稳定性质；③氧化膜与基体结合能力；④氧化膜有足够的强度 氧化膜完整性的必要条件：PB原理：生成的氧化物的体积大于消耗掉的金属的体积，是形成致密氧化膜的前提。 PB原理的数学表示： 反应的金属体积：V M = m/ρ m-摩尔质量 氧化物的体积： V MO = m'/ ρ ' 用? = V MO/ V M = m' ρ /（ m ρ ' ） 当? > 1 金属氧化膜具备完整性条件 部分金属的?值 氧化物?氧化物?氧化物? MoO3 3.4 WO3 3.4 V2O5 3.2 Nb2O5 2.7 Sb2O5 2.4 Bi2O5 2.3 Cr2O3 2.0 TiO2 1.9 MnO 1.8 FeO 1.8 Cu2O 1.7 ZnO 1.6 Ag2O 1.6 NiO 1.5 PbO2 1.4 SnO2 1.3 Al2O3 1.3 CdO 1.2 MgO 1.0 CaO 0.7 MoO3 WO3 V2O5这三种氧化物在高温下易挥发，在常温下由于?值太大会使体积膨胀，当超过金属膜的本身强度、塑性时，会发生氧化膜鼓泡、破裂、剥离、脱落。 Cr2O3 TiO2 MnO FeO Cu2O ZnO Ag2O NiO PbO2 SnO2 Al2O3 这些氧化物在一定温度范围内稳定存在，?值适中。这些金属的氧化膜致密、稳定，有较好的保护作用。 MgO CaO ?值较小，氧化膜不致密，不起保护作用。 3、电化学腐蚀的概念，与化学腐蚀的区别 答案：电化学腐蚀：金属与介质发生电化学反应而引起的变质与损坏。 与化学腐蚀比较： ①是“湿”腐蚀 ②氧化还原发生在不同部位 ③有电流产生
高考总复习金属的电化学腐蚀与防护 编稿：房鑫审稿：曹玉婷 【考纲要求】 1．金属腐蚀的种类，探究金属发生电化学腐蚀的原因。 2．了解金属腐蚀的危害，防止金属腐蚀的措施。 【考点梳理】 考点一：金属腐蚀 1．定义：金属腐蚀是指金属或合金与周围接触到的气体或液体进行化学反应而腐蚀损耗的过程。 2．本质：金属腐蚀的实质都是金属原子失去电子被氧化生成金属阳离子的过程。 M－ne－==M n+（M代表金属元素）。 3．类型：（1）化学腐蚀：金属或合金直接与具有腐蚀性的化学物质接触发生氧化还原反应而消耗的过程。 （2）电化学腐蚀：不纯金属或合金与电解质溶液接触发生原电池反应而消耗的过程。 考点二：金属的电化学腐蚀 1 2．电化学腐蚀的种类： （1）种类：吸氧腐蚀与析氢腐蚀 （2）吸氧腐蚀与析氢腐蚀的比较（以钢铁为例） 3．金属腐蚀的快慢一般规律 (1) 在同一电解质溶液中，电解原理引起的腐蚀>原电池原理引起的腐蚀>化学腐蚀>有防腐措施的腐蚀。 (2) 在不同溶液中，金属在电解质溶液中的腐蚀>金属在非电解质溶液中的腐蚀；金属在强电解质溶液中的腐蚀>金属在弱电解质溶液中的腐蚀。 (3) 有保护措施的条件下，无防护条件的腐蚀>有一般防护条件下的腐蚀>牺牲阳极的阴极保护法条件下的腐蚀>外接电源（负极）的阴极保护法条件下的腐蚀。 (4) 对同一种电解质溶液来说，电解质溶液浓度越大，腐蚀越快。 (5) 由于金属表面一般不会遇到酸性较强的溶液，故吸氧腐蚀是金属腐蚀的主要形式，只有在金属活动性顺序表中排在氢以前的金属才可能发生析氢腐蚀，而位于氢之后的金属腐蚀时只能是吸氧腐蚀。 考点三：金属的电化学防护 1．在金属表面覆盖保护层。 ①在钢铁表面涂矿物性油脂、油漆或覆盖搪瓷、塑料等物质；

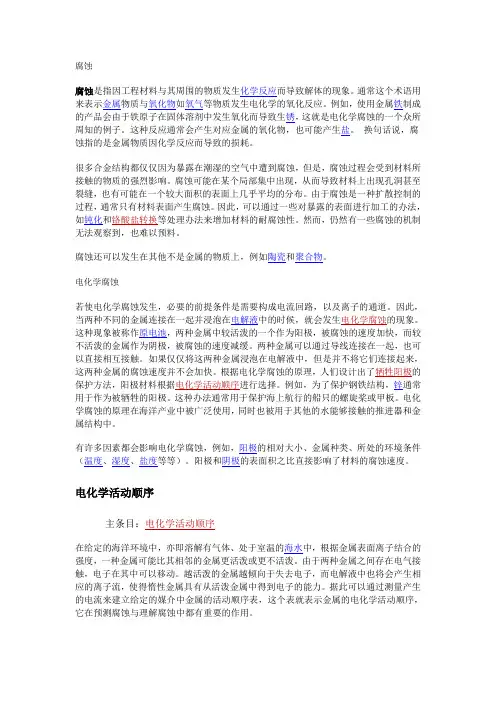

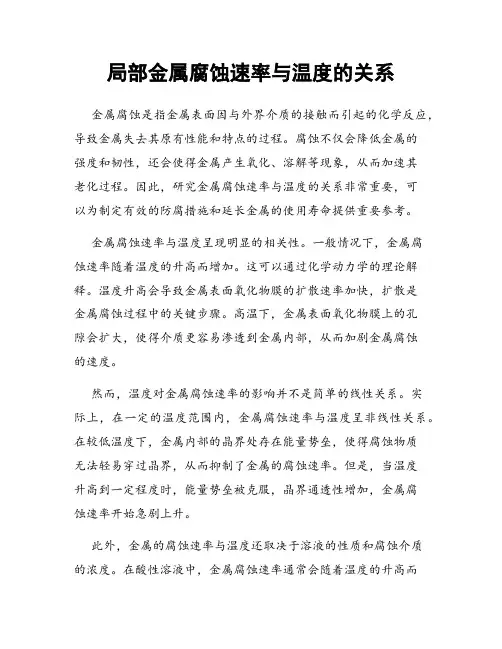

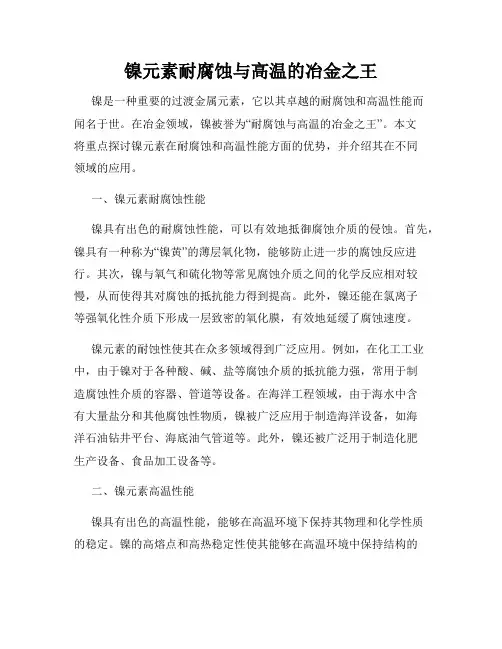

材料腐蚀的种类、危害及解决办法 腐蚀是指材料受周围环境的 作用，发生有害的化学变化、电化学变化或物理变化而失去其 固有性能的过程。通常环境介质对材料有各种不同的作用，其 中有多种作用可导致材料遭受破坏，但只有满足以下两个条件，才称为腐蚀作用：①材料受介质作用的部分发生状态变化，转变成新相。②在材料遭受破坏过程中，整个腐蚀体系的自由能降低。 材料腐蚀发生在材料表面。按腐蚀反应进行的方式分为化学腐蚀和电化学腐蚀。前者发生在非离子导体介质中；后者发生在具有离子导电性的介质中，故可通过改变材料的电极电位来改变腐蚀速度。按材料破坏特点分为均匀腐蚀、局部腐蚀和选择性腐蚀。均匀腐蚀指材料表面各处腐蚀破坏深度差别很小，没有特别严重的部位，也没有特别轻微的部分。局部腐蚀是材料表面的腐蚀破坏集中发生在某一区域，主要有孔蚀、缝隙腐蚀、晶间腐蚀等。选择性腐蚀是金属材料在腐蚀介质中，其活性组元产生选择性溶解，由金属材料合金组分的电化学差异所致。按腐蚀环境又分为微生物腐蚀、大气腐蚀、土壤腐蚀、海洋腐蚀和高温腐蚀等。 金属材料以及由它们制成的结构物，在自然环境中或者在工况条件下，由于和其所处环境介质发生化学或者电化学作用而引起的变质和破坏，这种现象称为腐蚀，其中也包括上述因素和力学因素或者生物因素的共同作用。某些物理作用例如金属材料在某些液态金属中的物理溶解现象也可以归入金属腐蚀范畴。一般而言，生锈专指钢铁和铁基合金而言，它们在氧和水的作用下形成了主要由含水氧化铁组成的腐蚀产物铁锈。有色金属及其合金可以发生腐蚀但并不生锈，而是形成和铁锈相似的腐蚀产物，如铜和铜合金表面的铜绿，偶尔也被人称作铜锈。由于金属和合金遭受腐蚀后又回复到了矿石的化合物状态，所以金属腐蚀也可以说是冶炼过程的逆过程。上述定义不仅适用于金属材料，也可以广义地适用于塑料、陶瓷、混凝土和木材等非金属材料。例如，涂料和橡胶由于阳光或者化学物质的作用引起变质，炼钢炉衬的熔化以及一种金属被另一种金属熔融液态金属腐蚀，这些过程的结果都属于材料腐蚀，这是一种广义的定义。金属及其合金至今康 昆 勇
金属材料的腐蚀与防护 摘要：扼要介绍了金属的腐蚀机理，腐蚀发生的原因。金属的腐蚀现象和机理比较复杂，但可以通过合理地选用材料、有效地采取防腐蚀措施来减缓金属材料的腐蚀速度，这对于延长设备寿命、降低成本、提高劳动生产率都具有十分重要的意义。 关键词：金属材料;腐蚀;防护 钢铁生锈、铜器泛绿、银具变黑等都是材料(通常是指金属)及其结构物，制件与其所处环境介质之间的化学反应或电化学反应所引起的破坏或变质。这类破坏或变质被称之为材料的腐蚀。腐蚀科学则是一门涉及化学、物理、冶金学、表面科学、力学、机械学和生物学等多学科的应用科学。金属的腐蚀严重破坏了国民经济和国防建设，研究金属的腐蚀这门科学对于提高国民经济和加强国防建设都有重要的意义。 1 金属材料的腐蚀机理 1.1金属腐蚀的分类 按照金属的腐蚀机理可以将金属腐蚀分为化学腐蚀与电化学腐蚀两大类。化学腐蚀就是金属与接触到的物质直接发生氧化还原反应而被氧化损耗的过程；电化学腐蚀就是铁和氧形成两个电极，组成腐蚀原电池，因为铁的电极电位总比氧的电极电位低，所以铁是阳极。遭到的腐蚀不管是化学腐蚀还是电化学腐蚀，金属腐蚀的实质都是金属原子被氧化转化成金属阳离子的过程[1] 1.2金属腐蚀的发生 自然界中只有极少数金属（例如金、铂等）能以游离状态存在，而大多数金属都需要从它们的矿石中用不同的能量冶炼出来。因此，从热力学观点来看，金属的腐蚀是很自然的事。金属受周围介质的化学及电化学作用而被破坏，这种现象叫做金属的腐蚀。由于腐蚀导致的金属破坏都从表面开始，而破坏的程度，一般来说也是表面最大。在液态和固态电解质中腐蚀过程是电化学过程。因此，腐蚀能否进行取决于金属能否离子化，而金属离子化的趋势可以用电极电位（E）表示。 金属在电解质中的腐蚀是一种电化学变化[2]，它的进行依照法拉第定律及欧姆定律，△W=（Ec－Ea）te/(96500AR) 式中，e为常数，如粗略地认为R不变时，则腐蚀速率（△W/t）与（Ec－Ea）成正比，而与A成反比。（Ec－Ea）因极化关系有所变化，因此腐蚀率也会随时间变化；阳极面积（A）较小时，腐蚀率将会随着提高。金属腐蚀时，阳极释放电子的阳极过程和阴极获得电子的阴极过程是在同一金属表面进行的。 2 金属防护的方法
材料腐蚀与防护学习心得 经过一学期的学习，以及老师的精心讲解，我对过程装备腐蚀与防护这门课程有了更深的认识。现在就本人的学习心得与对课本的认识作如下讲述： 腐蚀现象几乎涉及国民经济的一切领域。例如，各种机器、设备、桥梁在大气中因腐蚀而生锈；舰船、沿海的港口设施遭受海水和海洋微生物的腐蚀；埋在地下的输油、输气管线和地下电缆因土壤和细菌的腐蚀而发生穿孔；钢材在轧制过程因高温下与空气中的氧作用而产生大量的氧化皮；人工器官材料在血液、体液中的腐蚀；与各种酸、碱、盐等强腐蚀性介质接触的化工机器与设备，腐蚀问题尤为突出，特别是处于高温、高压、高流速工况下的机械设备，往往会引起材料迅速的腐蚀损坏。 目前工业用的材料，无论是金属材料或非金属材料，几乎没有一种材料是绝对不腐蚀的。因此，研究材料的腐蚀规律，弄清腐蚀发生的原因及采取有效的防止腐蚀的措施。对于延长设备寿命、降低成本、提高劳动生产率无疑具有十分重要的意义。 比如说管道吧，管道腐蚀产生的原因： 1外界条件 ①输管道涉及的土壤性质比较复杂，准确评定其腐蚀性非常困难道周围介质的腐蚀性介质的 腐蚀性强弱与土壤的性质及其微生物密切相关，然而对于长。 ②周围介质的物理性状的影响：主要包括地下水的变化、土壤是否有水分交替变化等情 况，以及是否有芦苇类的根系影响等。 ③包括环境温度和管道运行期间产生的温度。温度的升高，腐蚀的速度会大大加快。温度的高低与管路敷设深度有直接的关系，同时更受地域差别的影响。 ④蚀速度，杂散电流可对管道产生电解腐蚀。 ⑤油气本身含有氧化性物质：如含水，及H S 、 C O 等酸性气体可造成类似原电池的电化学反应和破坏金属晶格的化学反应，可造成管道内壁的腐蚀。 2. 防腐措施的问题 防腐层失效是地下管道腐蚀的主要原因，轻度失效可增大阴极保护电流弥补防腐作用；特殊的失效，如因防腐层剥离引起的阴极保护电流屏蔽及防腐层的破坏，管道就会产生严重的腐蚀。腐蚀发生的原因是防腐层的完整性遭到破坏，主要产生于防腐层与管道剥离或是防
关于金属材料腐蚀与防护措施的探析 发表时间：2015-04-01T11:18:11.310Z 来源：《教育学文摘》2015年1月总第145期供稿作者：李维斌[导读] 在金属表面覆盖各种保护，把被保护金属与腐蚀性介质隔开，是防止金属腐蚀的有效方法。 ◆李维斌长春医药化工工业技工学校130000 摘要：金属材料腐蚀可造成设备的全面损坏而报废，也可使零件强度下降，还会产生腐蚀脆性等不良后果，是机械零件失效的重要形式之一。本文结合金属腐蚀机理，对海洋腐蚀防护措施和井下腐蚀的主要预防进行了分析，以供参考。关键词：金属材料腐蚀井下腐蚀海洋腐蚀防护措施 对金属腐蚀的研究，同时采取有效的防腐措施，是确保设备使用年限的延长，以及降低由于金属材料腐蚀所造成损失的关键。 一、金属材料井下腐蚀的预防措施 在金属表面覆盖各种保护，把被保护金属与腐蚀性介质隔开，是防止金属腐蚀的有效方法。 1.预防热浸镀锌防腐。热浸镀锌防腐，是将经过酸洗除锈的钢构件浸入480～520℃，高温锌熔池3～5min，使钢铁表面沾挂一层锌液，经冷却后形成镀层。热浸镀锌镀层可对钢铁提供机械屏蔽于电化学保护的作用，涂层和钢铁表面的结合力比较好，但是镀锌涂层的厚度比较薄。锌涂层一旦腐蚀后，其局部会漏出钢铁的基本构体。致使致涂层失效，所以，热浸镀锌防腐耐腐蚀年限稍短，可提供钢铁中等年限的防腐保护。同时热镀锌生产的工艺，其局限性比较大，对钢井架和井筒装备等一些大构件的应用比较困难，而对形状复杂的钢构件，因为其受到高温的影响，会致使钢构件变形，从而影响其最终的作用。 2.预防电弧喷涂防腐。通过电弧喷涂的相关电源，两根带正和负电金属丝材需要连续被送到电弧喷枪的端头，在端部短路接触时，所产生电弧熔化，熔融铝高温的液滴，会被压缩空气喷吹和雾化，以及喷涂至工件的表面，与基体所结合形成良好的电弧喷涂涂层。丝材被熔化的温可达6000℃。因为电弧喷涂丝材熔化的温度高，丝材熔化较均匀，无半熔化或者高塑性喷涂颗粒，喷涂粒子携带较大的热能和动能撞击，涂层与基体以较强的机械结合和微冶金结合。所以电弧喷铝涂层和金属基体具有优良的涂层结合力，在弯曲和冲击或碰撞下，可保证保防腐涂层不脱落和不起皮，其结合牢固，防腐长久有效，这一点是其他任何表面防腐涂层无法达到的。电弧喷涂层防腐原理，是阴极保护与机械屏蔽的相结合。但由于井下存在瓦斯的特殊性，电弧容易引起瓦斯爆炸，该技术难以在井下应用。 3.预防涂料重防腐。涂料重防腐是底漆、中间漆和面漆组成的油漆涂层体系进行防腐，其防腐原理主要是机械屏蔽，即油漆涂层将钢铁与腐蚀介质相隔离，以阻止和减缓腐蚀介质对钢铁的侵蚀，保护钢铁不受腐蚀。非金属油漆涂层随时间的延长，环境的变化，有机物终究要老化，影响防腐性能。一般情况复合涂层可以对钢设备进行中等年限的防护保护。涂料初次的涂装之后，需要定期的刷面漆，对其进行相应的维护。如进行彻底维护时，需要对钢铁构件重新进行喷砂除锈，然后涂装油漆。 二、金属材料海洋腐蚀的防护措施 1.电化学保护。电化学保护分为阴极保护和阳极保护。阴极保护的原理如下：利用电化学原理，将被保护的金属设备进行外加阴极极化降低或防止腐蚀；将被保护金属进行外加阴极极化以减少或防止金属腐蚀的方法叫做阴极保护法。阴极保护有包括外加电流阴极保护和牺牲阳极保护。外加电流法是将被保护的金属与另一附加电极作为电解池的两极，被保护金属为阴极，这样就使被保护金属免受腐蚀。牺牲阳极保护法是将活泼金属或其合金连在被保护的金属上，形成一个原电池，这时活泼金属作为电池的阳极而被腐蚀，基体金属作为电池的阴极而受到保护。外加电流阴极保护所需保护电流是由直流电源提供的；而牺牲阳极保护中所需保护电流是由牺牲阳极的溶解所提供的。为了有效地发挥保护作用，牺牲阳极的电位要足够负，阳极极化率要小，特别是表面不能生成保护性的腐蚀产物膜，阳极溶解要均匀。 2.金属的磷化处理。钢铁制品去油、除锈后，放入特定组成的磷酸盐溶液中浸泡，即可在金属表面形成一层不溶于水的磷酸盐薄膜，这种过程叫做磷化处理。磷化膜呈暗灰色至黑灰色，在大气中有较好的耐腐蚀性。膜是微孔结构，对油漆等的吸附能力强蚀。 3.覆盖层保护。基底材料和覆层材料组成复合材料，可以充分发挥基底材料和覆层材料的优点，满足耐蚀性，物理、机械和加工性能，以及经济指标多方面的需要。覆盖层的保护效果和使用寿命取决于三个方面的因素：覆层材料在使用环境中的耐蚀性、强度、塑性和耐磨性。覆层的均匀性、孔隙和缺陷。覆层与基体金属的结合力。覆盖层保护又分为金属保护层、化学转化膜、非金属保护层。金属保护层包括金属镀层、金属衬里、双金属复合板；非金属保护层包括油漆涂料、塑料涂覆、搪瓷、钢衬玻璃、非金属材料衬里、暂时性防锈层。聚氨脂涂料、乙烯基涂料等。防护涂层应有尽可能低的透水性、透氧性、透离子性,以及良好的工艺性如附着力、固化收缩率等。综上所述，研究金属材料的腐蚀，弄清腐蚀发生的原因及采取有效的防护措施，对于延长设备寿命、降低成本、提高劳动生产力都具有十分重大的意义。 参考文献 [1]冯立超等金属及合金在海洋环境中的腐蚀与防护[J].热加工工艺，2013，24。 [2]黄赟保温层下金属材料的腐蚀与防护[J].石油化工腐蚀与防护，2013，03。 [3]朱润芝等金属材料腐蚀及质量控制[J].科技致富向导，2012，23。
