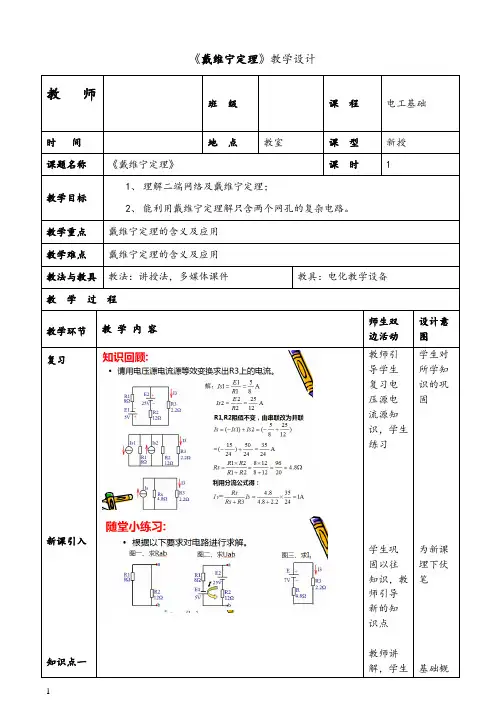

《戴维宁定理》教学设计
一、设计思想
(一)教材分析
本节课教学内容选自《电工技术基础》的第二章第9节。戴维宁定理是解复杂直流电路的方法之一，是等效化简法中常用的方法。
本节内容分一课时完成，重在深刻理解戴维宁定理的内容及应用戴维宁定理解题的步骤。
(二)教学目标及确立依据
根据本节课教学内容以及学生的特点，结合学生现有知识水平，确定本节课教学目标如下：
（一）知识目标：1、理解戴维宁定理的内容
2、掌握戴维宁定理的解题步骤且能灵活运用
（二）能力目标：能用戴维宁定理求解复杂电路中某支路的电流、电压及求负载获得最大功率问题等。
（三）情感目标：
1、让学生感受到戴维宁定理是经过几代科学家不断完善的结果。
2、通过题型分析，戴维宁定理的运用给解题带来了很大的方便。
(三)教学重点、难点及确立依据
重点：戴维宁定理的内容及步骤。
难点：戴维宁定理的运用
教材处理:教材首先给出戴维宁定理的内容，再通过例题讲解其执行过程，最后是总结戴维宁定理解题步骤及注意事项。教材在讲解执行过程时给出了步骤，在这里考虑用多媒体课件再现解题的完整步骤，将等效化简过程的每一步实实在在展现在学生面前，在感知教材的基础上，深刻的理解教材，形成科学概念，让他们真正理解戴维宁定理的内容。
根据本节课特点，为加强学生逻辑思维能力的培养，对本节课做如下处理：
(1)教师讲解完戴维宁定理的内容后，通过例题介绍戴维宁定理的解题过程。
(2)教师引导，让学生总结戴维宁定理解复杂直流电路的方法和步骤。
二、多媒体课件设计
在教法方面：本节课以"讲解"为主线，通过"讲解-总结归纳"的程序，从教师教授知识过渡到学生对知识的应用和练习，实现对每个知识点的认识、理解、记忆，完成知识迁移的过程。
采用启发式教学时，引导学生分析、讨论并动手练习得出结论，教给学生提出问题，解决问题的方法，让学生在不知不觉中总结戴维宁定理解题的步骤。学生通过模仿教师的思维习惯和思维方法，提高分析问题、解决问题的能力。
在学法方面：教师给出典型实例，让学生仔细体会，学会分析问题。在实际问题中确定使用戴维宁定理求解，掌握戴维宁定理的基本思想，提高学生对实际问题的处理能力。
采用举例的教学手段，强化戴维宁定理的内容和作用。教师少讲、精讲，让学生通过对实例分析、讨论，总结戴维宁定理的解题步骤。授课教师应强调书本知识的实际应用和对具体问题的分析，通过练习巩固学生所学知识。
三、教学过程
1.课时安排：1课时
2.教具：多媒体电脑室
3.教学结构和环节及教学时间的分配
第一复习提问，衔接导入（5分钟）
第二启发引导，获取新知（20分钟）
第三巩固练习，掌握新知（17分钟）
第四课堂小结，布置作业（3分钟）
4.过程：
(一)复习提问，衔接导入：
屏幕显示：
1、求复杂支流电路中支路电流的方法有哪几种?
2、二端网络的概念?
3、如图示分析解下图的方法
R33
明确目标，引入课题。如果能将除R3之外的电路化简等效为一个电源，再计算R3中的电流，问题就简单了，这就需要掌握戴维宁定理。
(二)启发引导，获取新知：
屏幕显示：戴维宁定理的内容及电路图。
教师分析：利用多媒体分析戴维宁定理的内容，
根据上述分析，引出例1 ：
在图所示电路中，已知E1=5V，R1=8Ω，E2=12Ω，R3=2.2Ω。试用戴维宁定理求通过R3的电流及R3两端的电压U R。
启发学生找到二端网络，让学生自己动手二端网络的电路图，再根据戴维宁定理的内容求等效的电源电动势和内阻。
教师提问：等效的电源电动势等于什么？让学生回答。
等效的内阻等于什么？让学生回答。
学生回答为主，屏幕显示：等效化简的电源电动势和内阻。
教师引导学生总结：用戴维宁定理解复杂直流电路的方法和步骤。 屏幕显示：
1、断开待求支路，将电路分为待求支路和有源二端网络两部分。
2
、求出有源二端网络两端点间的开路电压U ab ，即为等效电源的电动势E 0。
3、将有源二端网络中各电源置零后，将电动势用短路代替，计算无源二端网络的等效电阻，即为等效电源的内阻R 0。
4、将等效电源E 0、R 0与待求支路联接，形成等效简化电路，根据已知条件求解。 教师强调注意事项并在屏幕显示：
1、等效电源电动势E 0的方向与有源二端网络开路时的端电压极性一致。
2、等效电源只对外电源等效，对内电路不等效。 (三)巩固练习，掌握新知
学生的智力能力是在练习中得到发展和提高的。设计练习时，遵循由浅入深的原则，按照分层次的要求，精选习题, 使学生加深对本节课知识的理解，根据本节的重难点，及时发现问题，并加以改进。在例1的基础上，为更好理解课本内容，激发学生的创造性思维，给出练习。
屏幕显示：
R 3
b
3
1、线性有源二端网络的等效电源电动势E 0等于_________________等效电源的内阻R 0等于_____________________________________
2、用戴维宁定理计算有源二端网络的等效电源只对________等效，对________不等效。 该题重点是让巩固所学定理的内容知识。 屏幕显示：
3、如图所示，已知E 1=E 2=E 3=10V ，R 1=R 2=R 3=R 4=10。试用戴维宁定理求流过R4的电流。
本环节要达到的目的：一是巩固戴维宁定理的内容在头脑中的印象；二是利用此定理解决实际问题。
(四)课堂小结，布置作业
课堂小结能利用较短的时间内帮助学生回顾一下本堂课的内容，巩固已学过的知识。 作业：课本45页练习
4
E
