冷轧带钢酸洗产生的问题和防止手段
所谓带钢，通常是指那种对厚度和宽度有严格限制的产品。带钢在冷状态(常温)条件下，或在再结晶温度以下，经轧制后达到塑性变形的目的，通常称为冷轧带钢，习惯上往往叫做冷带。冷轧窄带钢生产毕竟有其简便、灵活、投资少、收效快等特点。为适应我国国情，必须进一步提高冷轧窄带钢生产的技术水平。普碳钢带经酸洗、水洗和干燥后，其表面应呈灰白色或银白色。但因操作不当、酸洗工艺制度和某些机械设备不良的影响，往往会造成带钢的不同缺陷。这些缺陷主要有：酸洗气泡、过酸洗、欠酸洗、锈蚀、夹杂、划伤和压痕等。这些缺陷占冷轧产品缺陷的2％左右，其中主要是欠酸洗、过酸洗和酸洗气泡等。
(1) 酸洗气泡。酸洗气泡是由于酸与裸露的金属作用生成氢气所造成的。它在冷轧时会发生噼啪的爆炸声，它的外观特征是呈条状的小鼓泡，破裂后呈黑色细裂缝。经过轧制后，气泡裂缝会延伸扩大，致使产品的力学性能(冲击韧性)降低。
酸洗气泡产生的机理是：金属和酸产生化学反应时，生成了部分氢原子，它渗透到金属的结晶格子中，并使其变形，变形后使氢更向金属内扩散，其中一部分氢原子穿过金属并分子化，从酸液中逸出，部分氢原子的分子化在晶格变形产生的“显微空孔”边界上，或金属的夹杂及孔隙中进行，氢在空孔中的压力可达到很大值(几十兆帕)，使金属中产生了引起氢脆的内应力。
防止产生气泡的措施是：调整酸液的浓度；控制酸洗时溶液的温度和带钢表面平直状态等。
(2) 过酸洗。金属在酸溶液中停留时间过长，使其在酸溶液作用下，表面逐渐变成粗糙麻面的现象称为过酸洗。
过酸洗的带钢延伸性大大降低，在轧制过程中，很容易断裂和破碎，并且造成粘辊。过酸洗的带钢即使轧制成材也不能作为成品，因为它的力学性能大大降低了。
产生过酸洗的原因是：机组连续作业中断，使酸洗失去连续性，或因带钢断带处理时间过长等。防止措施是尽量密切全机组的操作配合，保证生产正常进行。
(3)欠酸洗。钢带酸洗之后，表面残留局部未洗掉的氧化铁皮时称为欠酸洗。欠酸洗的带钢(或钢板)，轻者在轧制之后产品表面呈暗色或花脸状；严重时氧化铁皮被压入呈黑斑。此外，氧化铁皮的延伸性较差，故在轧制后因延伸不均使产品出现浪形或瓢曲等缺陷。有时铁皮可能牢固地贴附在轧辊表面，直接造成轧制废品增多等。
造成欠酸洗的原因是：氧化铁皮厚度不匀，较厚部分的氧化铁皮需要较长酸洗时间，同时其中的Fe0分解成了较难溶解的Fe2O3(Fe3O4)；带钢波浪度和镰刀弯较大，在酸洗过程中，起浪部分或弯起部分没有浸泡在酸液中通过，造成漏酸洗；酸洗前机械破鳞不完善，特别是带钢两边端铁皮未被破碎等。
实际生产中欠酸洗多出现在带钢的头尾段和两侧边缘。根据实测数据，欲酸洗掉大块红色铁皮需要3～4倍的酸洗黑色氧化铁皮的时间，此时已洗掉铁皮的带钢将会形成过酸洗。因此处理欠酸洗的方法是：预先平整好板形，对于铁皮较厚，而面积又不大的带钢，可采用先局部酸洗一次，而后再过酸洗线的方法去锈。
(4) 锈蚀。原料酸洗后表面重新出现锈层的现象称为锈蚀。
锈蚀形成的原因是：带钢(钢板)酸洗后表面残留少许的酸溶液，或带钢清洗后没有达到完全干燥而使表面重新生锈。此外，带钢在酸洗后于高温的清洗水中停留时间过长，也会产生锈蚀现象。
带钢锈蚀处的钢板表面在轧制之后呈暗色，它促使成品在库存时再次锈蚀，从而降低成品材的表面质量，严重时使产品报废。
防止锈蚀的措施是严格执行酸洗、清洗操作规程，及时给表面涂油，并应堆放在干燥的
地方。
(5) 夹杂。带钢在酸洗后表面出现深陷的星罗棋布的黑点疵病称为夹杂。它是由于热轧时氧化铁皮被压入所形成的。这样的缺陷不可能采取酸洗法除去。当它经过冷轧后，黑点便扩展延伸呈黑色条状，大大降低了成品钢板的冲击性能。
(6) 划伤。带钢在机组运行过程中新出现的划伤，是由于卷取辊、弯曲辊的表面出现质硬的异物，或带钢的浪形及折棱与导板成线接触，或带钢在拆卷过程中拍打折头刮板等，使表面划出新的伤痕。另外也有部分伤痕出现在热轧后冷却和卷取的过程中。
带钢的划伤可分为上表面划伤和下表面划伤。划伤的原料经冷轧后，在成品带钢表面将形成宽而长的黑条。带钢划伤深度超过带钢厚度允许公差一半时，轧制后不能消除。
防止划伤的措施是经常检查机组的滚动部件和导板，维护好设备。
(7) 压痕。压痕是指带钢(钢板)表面呈凹下去的压迹。压痕形成的原因是：并卷焊时的焊渣没有吹净，被带钢带到拉辊上，而后在带钢表面压出了痕；拉辊在带钢表面滑动造成粘辊，使带钢表面造成压痕；热轧过程中压下失灵，突然压下停车，而后抬起压下轧制等。压痕深度超过带钢厚度允许偏差一半时，冷轧之后，压痕不能消除。
总之，上述带钢表面缺陷，只要精心操作，严格执行酸洗工艺制度和操作规程，及时检查和维修设备，是可以避免或减少的。
文章整理：https://www.doczj.com/doc/bb1674953.html,/

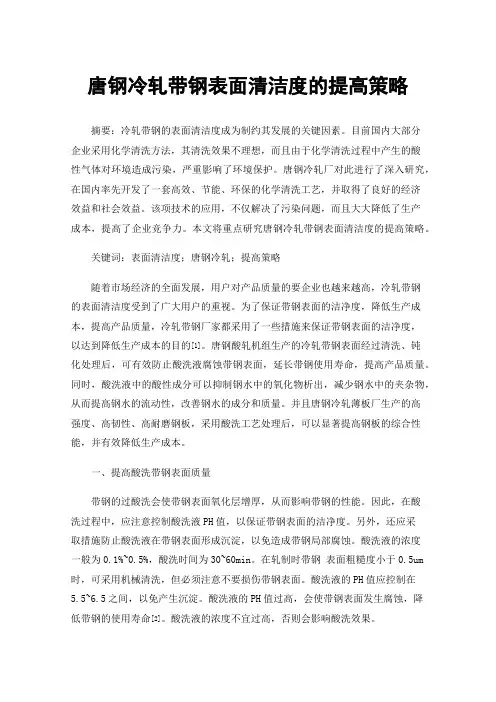

冷轧缺陷 冷轧常见缺陷 冷轧带钢得质量指标中，带钢得尺寸偏差、板形以及表面粗糙度等要求就是很主要得项目，消除产品在这些方面得缺陷就是冷轧生产中质量提高得关键之 一。 一、表面缺陷 大多就是由于热轧带钢坯质量不高，酸洗不良或冷轧轧辊表面有缺陷，冷轧时得工作环境不佳以及操作上得不注意等原因造成得。鉴于表面缺陷所导致得废品比重很大，特别就是要求高得产品，表面缺陷必需严加控制。常见得表面缺陷有： (1)结疤带钢表面呈“舌状”或“鳞状”得金属薄片，外形近似一个闭合得曲线。结疤一般有两种，一就是嵌在表面上不易脱落，另一就是粘合到表面上易脱落。 产生原因就是：由于轧制过程中带钢内部靠近表面层分布得细气泡及夹杂层在轧制中破裂变成结疤，钢锭由于浇注条件不同而产生得结疤；重皮也就是轧制带钢表面产生结疤得主要原因，此外在剧烈磨损了得轧辊或有缺陷(如砂眼)得轧辊上热轧，均能使带钢出现结疤；如果所轧带钢得表面上形成局部凸点等，则在轧制时由于受辗压而产生结疤状得细小凸瘤。 (2)气泡带钢表面上分布有无规则且大小不同得圆形凸包。沿凸包切断后，在大多数情况下均成分层状露出。 产生原因：钢锭凝固时气体析出形成气泡，或酸洗时带钢内部孔隙进入氢原子形成气泡。(3)分层带钢截面上有局部得，明显得金属结构分离层。 产生原因：钢质不良，带钢中存在非金属夹杂，主要就是三氧化二铅与二氧化矽，另外，坯料有缩孔残余或严重得疏松等也能形成分层，从而使酸洗得带钢在有分层得地方形成突起与气泡出露。
(4)裂纹带钢表面完整性比较严重得破裂，它就是以纵向、横向或一定角度得形式出现得裂缝。 产生原因：轧制前带钢不均匀加热或过热，轧制时带钢不均匀延伸，或带钢表面有缺陷清除不彻底，以及带钢上有非金属夹杂及皮下气泡，另外，冷轧时不正确地调整轧辊与不正确得设计辊型，同样会产生裂纹，再有，用落槽得轧辊轧制带钢，张力太大，化学成分不合适等也可能会出现裂纹。 (4)表面夹杂带钢表面上具有轧制方向上伸长得红棕色，淡黄色，灰白色得点状，条状与块状得非金属夹杂物。 产生原因：热轧时坯料在加热过程中，炉渣或耐火材料碎块粒附在坯料上，以及冶炼时造渣不好或盛钢桶不净所致。 (1)麻点带钢表面缺陷中较常见得一种缺陷，其表面存在细小凹坑群与局部得粗糙面。一般其形状不规则，面积也小，但数量多。 产生原因：热轧时压入了氧化铁皮，酸洗未净，又经冷轧造成，或冷轧时粘在轧辊上得氧化铁皮压入带钢表面。轧辊磨损严重同样可造成带钢得麻面。冷轧时，带钢表面不干净及粘有杂质或杂质压入带钢表面后脱落，也会造成带钢得麻点。除此以外，带钢得严重锈蚀及酸洗过度都可成形麻点。 (2)凹坑带钢表面存在得凹面，一般数量少，面积大。 产生原因；轧制时辊面上缺陷或异物(硬杂质)与氧化铁皮被轧入带钢表面脱落后成凹坑。凹坑一般只有在带钢一面，另一面则显凸起。 (3)金属碎末轧入带钢表面粘附着金属碎末，无规则，有大有小，有块状、也有条状，压入深度亦有深浅之别。 产生原因：轧辊表面不干净或金属碎末(如铁屑、钢丝等)落于带钢表面轧入，金属碎末轧入一般也只存在表面，有时可用小刀清除掉，甚至将带钢轻轻弯曲就可掉落。 (4)辊印带钢表面呈凸起或凹陷得印痕，但没有明显得凸凹感觉，印痕部位较亮。
构造地质学研究现状和发展趋势 构造地质学是地质学分支学科之一，以岩石圈的各种地质体作为研究对象,探究其组合形式及形成、发育、变形、破坏规律。一般根据其研究对象和研究内容的差异,分为狭义构造地质学和广义构造地质学。狭义构造地质学侧重于对中、小型地质体的研究，主要研究这些构造的几何形态、产状、规模、形成演化等。广义构造地质学的研究范围更加广阔，从地壳演变至岩石圈结构,从重要造山带至板块边界，从显微构造到晶格错位，几乎涵盖了10_8?108cm的所有地质体。近代以来,构造地质学研究获得了空前发展。20世纪60年代以来，板块构造理论体系得以建立和完善;20世纪70年代以来，大陆构造研究得到了重视;20世纪80年代以来，重点研究岩石圈的演化和三维岩石圈的建立；20世纪90年代以来，大陆动力学研究兴起。这些研究使得构造地质学在研究深度和研究广度上取得了重要进展。 1.构造解析构造学本质上是对地质体变形和演化的认识，构造地质学强调野外实地观测，其主要研究方法是构造解析法。构造解析是对地质体空间关系和形成规律的分析解释，内容包括对地质体的几何学、运动学和动力学的分析气几何学解析是指对地质体的产状、规模、组合形式进行研究，进而概化为构造模式。运动学解析主要研究地质体在构造作用中发生的变形和位移。动力学解析是在几何学解析和运动学解析的基础上，反推构造应力的性质、大小、方向，分析和解释该研究区域的构造演化史。 2.研究现状步人20世纪后，构造地质学开始从形态描述逐渐进人对地质体的成因和力学分析研究中，由定性观察转入定量研究，由几何学研究转人运动学、动力学的领域。相关学科的新方法、新思路的引人,使得构造地质学获得了极大地进步，促进了构造地质学和其他学科的交流融合。尤其20世纪60年代后，以板块构造为主的各种新理论的提出，促使构造地质学的发展进入全新阶段。 2.1板块构造理论体系相关研究1968年前后，地质学家归纳了大陆漂移和海底扩张的研究成果，并在此基础上从全球统一的角度提出了板块构造理论,该理论将固体地球表层在垂向上划分为刚性岩石圈和塑性软
带钢表面质量检测系统 （无锡创视新科技有限公司李军） 用于板材带材表面质量实时检测，表面质量等级判定及缺陷智能分析，最高速度支持 40m/s 随着冶金工业轧制工艺水平的提高，客户对各类型带材表面的要求越来越苛刻。表面质量已成为直接决定带材产品价格乃至各企业竞争的重要指标。另一方面，传统的人工目视检测方式存在很多缺点。如无法适应高速机组，检测细小的表面缺陷效率低下且容易造成检测人员眼睛疲劳，无法长时间有效的始终如一的检测整个材料表面,已经无法满足现代化生产的需要。基于机器视觉自动在线表面质量检测仪用于表面质量检测，使冶金带钢的生产管理者彻底摆脱了无法全面掌握产品表面质量的状态。 无锡创视新科技有限公司有限公司是专业从事机器视觉智能化自动检测设备开发、设计、生产于一体的高科技企业，公司自主研发设计的MVC表面质量检测仪目前已有数百家表面质量视觉检测设备行业运行成功案例。公司拥有强大的技术团队，具有丰富的行业应用经验，为客户提供全面、完善的服务。MVC表面检测仪具有多项独有技术发明专利，帮助用户高效、快速、精确的完成检测工作。目前表面质量检测仪已经广泛应用于钢铁、有色金属、造纸、塑料、玻璃、无纺布等行业的表面质量检测。 冷轧带钢表面质量检测是在机器视觉和我们专用核心技术的海量高速并行处理单元的基础上研制的，它充分利用了当前最先进的图像采集设备和图像处理算法。主要包括图像的获取和图像数据处理。 【图像获取】 图像的获取与光源以及摄像机安装位置有关，光源采用高亮度的专用LED 光源，摄像机采用高速、高灵敏度的线阵摄像机，安装位置与光源发出的光成一定角度，当钢板表面没有
【核心技术】 高速超高分辨率数字图像采集技术：采用世界先进的加拿大DALSA超高速高分辨率工业线阵CCD的专用传感器，最快速度帧频率为100K。 实时高速数字图像提取和处理技术：采用我们自有核心技术的基于DSP和CPLD技术的并行图像提取技术 数字图像识别技术：运用视觉技术进行图像预处理、数字图像分割、可视特征提取,并通过高通，带通噪声滤波、指数变换图像增强技术、边缘检测、直方图变换、纹理和形状对比等手段,最终对缺陷进行判定。 人工神经网络自学习专家系统： 第一，具有自学习功能。实现图像识别，先把随着设备的使用，许多不同的图像样板和对应的应识别的结果不断输入人工神经网络，网络就会通过自学习功能,学会识别类似的图像。第二，具有联想存储功能。用人工神经网络的反馈网络就可以实现这种联想。 表面检测系统的核心在于检测方法、缺陷分类、操作参数的预置和系统管理软件。【技术指标】 宽度方向分辨率：0.01-0.5mm长度方向分辨率：0.03-0.5mm缺陷检测准确率：90%以上，缺陷识别准确率：90%以上 【系统功能】 系统功能主要包括在线检测功能，离线分析功能，系统维护功能，数据管理功能等。【硬件配置】 该系统主要由4部分组成，包括检测箱、现场控制箱，数据处理柜，操作台。 检测箱：检测箱由功能相同的上下两部分组成，每部分包括我们研发的基于最新加拿大超高速高分辨率工业线阵CCD的专用传感器（数量由钢板宽度决定）、高强度稳定光源、安装
贵州师范大学 本专科生作业（论文）专用封面 作业（论文）题目：冷轧带钢生产及工艺 课程名称：轧制过程自动化 学生姓名： 学号： 年级： 专业： 学院（部、所）： 任课教师评分： 评阅意见： 任课教师签名：
冷轧带钢生产及工艺 摘要：本文阐述了冷轧板带钢生产应用及新技术、新工艺，还有冷轧板带钢的生产工艺特点。简要介绍了冷轧薄板带钢的生产工艺流程，根据市场需求和当今板带钢轧制最新设备。 关键词：冷轧带钢；轧制工艺；发展 在相关学科和技术发展的基础上，冷轧技术发展迅速，面貌日新月异，逐渐形成了现代冷轧工艺。经过几十年的发展，我国的冷轧事业不断地成长壮大，从只能生产建筑用材的产品发展成为能够生产高级汽车外板、高级家电板、高级包装材料和电工钢产品，无论产量，还是产品的规格品种多样化和质量，都有大幅提高。 一、冷轧带钢技术的特点 当今现代冷轧工艺技术的特点和发展趋势基本可以归纳为如下几个方面： 1.大力开发高精度轧制技术。 提高冷轧产品的精度，是用户的需要，也是冷轧技术发展的永恒目标。产品的精度主要指产品的外形尺寸精度，它是社会主义市场经济发展的需要，也是作为产品的最基本条件。 2.以过程冶金理论为基础，以低合金钢为重点，提高产品的冶金质量，扩大品种。 轧制过程是赋予金属一定的尺寸和形状的过程，同时也是赋予金属材料一定组织和性能的过程。轧材的最终组织性能取决于钢的化学
成分、洁净度和均匀度，以及加工过程的热履历。以物理冶金理论为基础，通过材料化学成分的优化和工艺制度的改进，已经大幅度提高了现有钢种的质量，并通过Nb、V、Ti微合金化开发出大批优良的新钢种。 3.提高连铸比，大力推广连铸连轧工艺及短流程技术。 采用连铸技术可以大幅度降低能耗，提高成材率，提高轧制产品的质量。近年我国的连铸比大幅度提高，促进了相关轧制技术的发展，特别是连铸和轧制衔接技术的发展。短流程是钢铁工业的发展方向，是目前国外竞相开发的热点。尽管目前还存在各种各样的问题，短流程这个大趋势是绝对不会逆转的。此外，半凝固态压力加工和薄带连续铸轧在将来一定会获得大的发展。 4.轧制过程连续化的新进展——无头轧制技术。 轧制过程的连续化是轧制技术发展的重要方向。无头轧制是连续轧制的新发展。冷轧机组通过轧前焊接、轧后切断以及轧制中的动态改变规格，最早实现了无头轧制技术。20世纪80年代又将冷连轧与酸洗机组连接起来，20世纪90年代，又开发成功常规板坯连续化的热轧无头轧制技术和与薄板坯连铸连轧相对应的无头轧制技术。 二、冷轧的主要产品种类 1、汽车板 国内冷轧汽车钢板研发迅速。宝钢、鞍钢等单位对4个关键工艺技术，即超低碳、氮、氧的冶炼控制、钢板的性能稳定化控制、板形控制和表面无缺陷控制进行长期研究，开发出IF钢、高强IF钢
冷轧板的退火工艺：连续退火和罩式退火的比较 冷轧产品是钢材中的精品，属高端产品，具有加工精细、技术密集、工艺链长、品种繁多、用途广泛等特点。国际钢铁工业发展实践表明，随着经济社会发展，冷轧产品在钢材消费总量中的比重在不断提高，并发挥着越来越重要的作用。 冷轧后热处理是冷轧生产中的重要工序，冷轧板多为低碳钢，其轧后热处理通常为再结晶退火，冷轧板通过再结晶退火达到降低钢的硬度、消除冷加工硬化、改善钢的性能、恢复钢的塑性变形能力之目的。冷轧板的再结晶退火在退火炉中进行，冷轧板退火炉分为罩式退火炉和连续退火炉，罩式退火炉又分为全氢罩式退火炉与普通罩式退火炉。冷轧板退火技术的发展与罩式退火炉和连续退火炉的发展是密不可分的[10]。退火工艺流程如图2.1所示： 图2.1 退火工艺流程示意图 表2.4 某钢厂罩式退火炉工艺参数
图2.3 典型的罩式炉退火工艺温度曲线图 罩式退火工艺 罩式退火是冷轧钢卷传统的退火工艺。在长时间退火过程中，钢的组织进行再结晶，消除加工硬化现象，同时生成具有良好成型性能的显微组织，从而获得优良的机械性能。退火时，每炉一般以4个左右钢卷为一垛，各钢卷之间放置对流板，扣上保护罩(即内罩)，保护罩内通保护气体，再扣上加热罩(即外罩)，将带钢加热到一定温度保温后再冷却。罩式退火炉发展十分迅速，2O世纪7O年代的普通罩式退火炉主要采用高氮低氢的氮氢型保护气体(氢气的体积分数2％～4％，氮气的体积分数为96％～98％)和普通炉台循环风机，生产效率低，退火质量差，能耗高；为了弥补普通罩式炉的缺陷，充分发挥罩式炉组织生产灵活，适于小批量多品种生产，建造投资灵活，可分批进行的优点，7O年代末奥地利EBNER公司开发出HICON／H 炉(强对流全氢退火炉)，8O年代初德国LOI公司开发出HPH炉(高功率全氢退火炉)。由于这两种全氢炉生产效率比普通罩式炉提高一倍，产品深冲性良好，表面光洁，故在全世界范围内得到迅速推广和应用。全氢
目 录 一、冷轧卷缺陷 辊印 (4) 粘结 (5) 压痕 (6) 锯齿边 (7) 树纹 (8) 划伤 (9) 凹坑 (10) 锈-1 (11) 锈-2 (12) 锈-3 (13) 氧化皮 (14) 氧化色 (15) 污板 (16) 振纹 (17) 碳化边 (18) 边部折皱 (19) 脱脂不良 (20) 油斑 (21) 卷印 (22) 擦伤 (23) 撞伤 (24) 浪形 (25)
刀印 (26) 中间折皱 (27) 燕窝 (28) 二、热轧卷缺陷 边部开裂 (29) 分层 (30) 条伸 (31) 夹杂 (32) 孔洞 (33)
缺陷名：辊印(ROLL-MARK） 不良代码：12 发生形态： 1）沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的不良。 2）平整辊印与轧钢辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧钢辊印伤疤处发暗，有一定的粗糙度。 发生原因： 1）轧钢辊表面受损 2）TM辊表面粘有异物 3）ANN不良产生氧化皮后，脱落粘附在TM辊上，TM时产生 4）作业各Line其它辊面受损 对产品的影响： 1）外观不良，加工(冲压)时易发生破裂 2）影响镀层效果 防止对策： 1）需要防止由各种杂质飞入钢带影响辊面质量2）对轧钢及TM工程中工作辊的硬度确认（爆辊） 3）ANN保护气体的纯净度保证，防止氧化皮的产生
缺陷名：压痕（DENT） 不良代码：10 发生形态： 1）有一定周期性的压痕：异物粘附于发生原因： 1）作业line各辊上粘有凸起的异物引起 2）钢卷摆放位置有异物，导致产生 3）小车压痕 4）行车吊钩撞击后产生对产品的影响：对产品的影响：

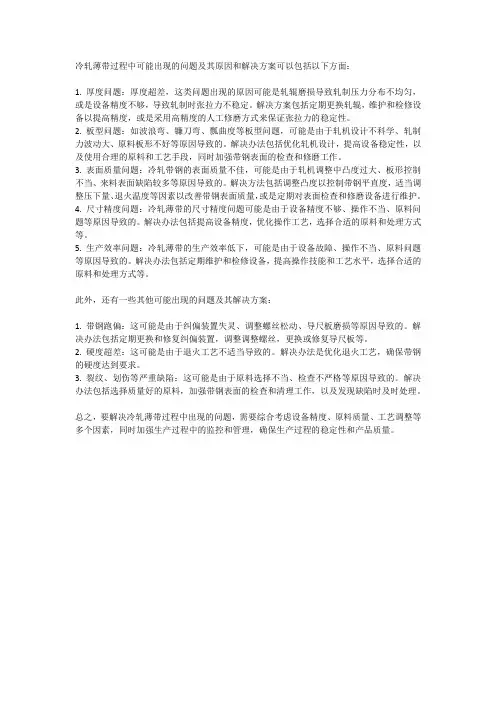

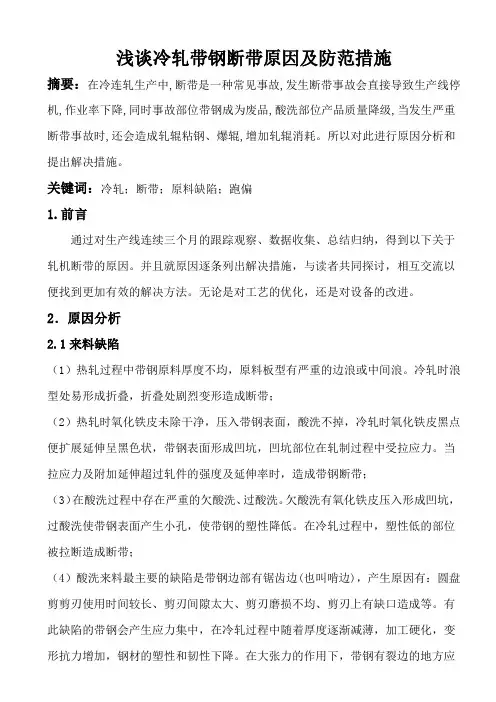

冷轧带钢产品的质量缺陷 1.原料缺陷对冷轧产品质量的影响。 冷轧所使用的各种形式的原料,最常见的缺陷是表面铁皮压下边部裂纹、表面麻坑、凸泡过大、纵条状划伤、沿横向厚度偏差过大、沿纵向是镰刀弯或S弯、钢卷塔形、浪形扁卷、长舌头、冷松卷等。由于这些原料质量缺陷,大大降低了产品质量的成材率,使产品成本提高。 2.酸洗产生的缺陷对冷轧产品质量的影响 带钢经酸洗、水洗和干燥后,其表面应成灰白色或银白色。但因操作不当,洗工艺制度和某些设备的不良影响,往会造成带钢的不同缺陷。这些缺陷主要有:酸洗气泡、过酸洗、欠酸洗、锈蚀、夹杂划伤和压痕等。这些缺陷占冷轧产品缺陷的2%左右,其中主要是欠酸洗,过酸洗和酸洗气泡等。下面简述一下这些缺陷产生的原因几防止措施: （1）酸洗气泡。 酸洗气泡是由于酸与带钢作用生成氧气所造成的。它在冷轧时会发生噼啪的爆炸声,他的外观特征是呈条状的小鼓泡,破裂后呈黑色细裂纹,经过轧制后,气泡裂缝会延伸扩大,致使产品的力学性能降低。 防止产生气泡的措施是:调整酸液的浓度,控制酸洗时溶液的温度和带钢表面平直状态等。 （2）过酸洗。 金属在酸溶液中停留时间过长,使其在酸溶液的作用下表面逐渐变成
粗糙麻面的现象称为过酸洗。 过酸洗的带钢延伸性大大降低,在轧制过程中很容易断裂和破碎,并且造成粘辊。过酸洗的带钢即使轧制成材也不能作为成品,因为他的力学性能大大降低了。 产生过酸洗的原因是:机组连续作业中断,使酸洗失去连续性,或因带钢断带处理时间过长、酸液浓度过高、酸液温度过高、酸洗速度过低等。 防止措施是尽量密切全机组的操作配合,保证生产正常运行。严格按照工艺规程控制好酸液浓度、温度、工艺速度。 （3）欠酸洗。 钢带酸洗之后表面残留未洗掉的氧化铁皮时称为欠酸洗。欠酸洗的带钢,轻者在轧制之后产品表面是暗色或花脸状;严重时氧化铁皮被压入到黑斑。 造成欠酸洗的原因是:氧化铁皮厚度不匀,较厚部分的氧化铁皮需要较长酸洗时间,酸洗工艺不适当、酸浓度偏低、温度低、酸液中亚铁成分高或速度太快所导致。带钢波浪度和镰刀弯较大,在酸洗过程中起浪部分或弯起部分没有浸泡在酸液中通过,造成漏酸洗。 实际生产中欠酸洗多出现在带钢的头尾段和两侧边缘,因此处理欠酸洗的方法是预先平整好板形,对于铁皮较厚而面积又不大的带钢可采用先局部酸洗涤一次,而后再过酸洗线的方法去锈。按照工艺规程控制好酸浓度、温度和酸洗速度也能提高酸洗质量。 （4）锈蚀。 原料酸洗后表面重新出现锈层的现象称为锈蚀。
国内外研究现状及发展趋势 世界银行2000年研究报告《中国：服务业发展和中国经济竞争力》的研究结果表明，在中国有4个服务性行业对于提高生产力和推动中国经济增长具有重要意义，它们是物流服务、商业服务、电子商务和电信。其中，物流服务占1997年服务业产出的42．4％，是比重最大的一类。进入21世纪，中国要实现对WTO缔约国全面开放服务业的承诺，物流服务作为在服务业中所占比例较大的服务门类，肯定会首先遭遇国际物流业的竞争。 物流的配送方式从手工下单、手工核查的方式慢慢转变成现今的物流平台电子信息化管理方式，从而节省了大量的人力，使得配送流程管理自动化、一体化。 当今出现一种智能运输系统，即是物流系统的一种，也是我国未来大力研究的方向。它是指采用信息处理、通信、控制、电子等先进技术，使人、车、路更加协调地结合在一起，减少交通事故、阻塞和污染，从而提高交通运输效率及生产率的综合系统。我国是从70年代开始注意电子信息技术在公路交通领域的研究及应用工作的，相应建立了电子信息技术、科技情报信息、交通工程、自动控制等方面的研究机构。迄今为止以取得了以道路桥梁自动化检测、道路桥梁数据库、高速公路通信监控系统、高速公路收费系统、交通与气象数据采
集自动化系统等为代表的一批成果。尽管如此，由于研究的分散以及研究水平所限，形成多数研究项目是针对交通运输的某一局部问题而进得的，缺乏一个综全性的、具有战略意义的研究项目恰恰是覆盖这些领域的一项综合性技术，也就是说可以通过智能运输系统将原来这些互不相干的项目有机的联系在一起，使公路交通系统的规划、建设、管理、运营等各方面工作在更高的层次上协调发展，使公路交通发挥出更大的效益。 1.国内物流产业发展迅速。国内物流产业正处在前所未有的高速增长阶段。2008年，全国社会物流总额达89.9万亿元，比2000年增长4.2倍，年均增长23%；物流业实现增加值2万亿元，比2000年增长1.9倍，年均增长14%。2008年，物流业增加值占全部服务业增加值的比重为16. 5%，占GDP的比重为6. 6%。预计“十一五”期间，我国物流产业年均增速保持在15%以上，远远高于美国的10%和加拿大、西欧的9%。 2.物流专业化水平与服务效率不断提高。社会物流总费用与GDP 的比例体现了一个国家物流产业专业化水平和服务效率。我国社会物流总费用与GDP的比例在近年来呈现不断下降趋势，“十五”期间，社会物流总费用占GDP的比例，由2000年的19.4%下降到2006年的18. 3%；2007年这一比例则下降到18. 0%，标志着我国物流产业的专业化水平和服务效率不断提高。但同发达国家相比较，我国物流
冷轧带钢生产工艺中的常见问题 1、冷轧的关键工序：一为酸洗、二为冷轧、三为热处理、四为平整。酸洗是为了去除对冷轧有害的原料钢卷表面上的氧化铁皮；冷轧是生产冷轧板带钢的关键工序；热处理在冷轧工序中有二个作用，一是消除冷轧带钢的加工硬化和残余应力，软化金属，改善塑性，以便于进一步进行冷轧或其它加工；二是改善组织结构，产生所需要的晶粒大小和取向；平整是精整工序中十分重要的工序，它可以改善带钢的性能，提高钢板的成形性能，提高钢带的平直度及改善钢板的表面状态。 冷轧工艺的定义：轧制是将金属坯料通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法，这是生产钢材最常用的生产方式，冷轧即是在常温下完成的轧制过程，其所使用的原料为热轧加工成的板带（卷）。 2、酸洗工艺 带钢冷轧前必须酸洗，清洗其表面氧化铁皮，因为氧化铁皮在冷轧时会损坏轧辊表面，而导致带钢表面产生缺陷。通常热轧带钢表面氧化铁皮通常是3层结构：外层为Fe2O3(三氧化二铁)，中层为Fe304(四氧化三铁)，内层为Fe0(氧化铁)。 先进的冷轧厂多采用高速运行的连续酸洗机组或推拉式酸洗。以连续酸洗为例，是将带钢连续地通过几个酸洗槽进行酸洗。为使作业线上过程连续，将前一个热轧带钢卷的尾部和后一个钢卷头部焊接起来，酸洗后带钢按需要的卷重、卷径切断带钢并收卷。
连续酸洗机组除完成清除带钢表面氧化铁皮的任务外，还有几个作用： (1) 用圆盘剪将带钢侧边剪齐。 (2) 调节钢卷的质量，根据生产要求将大的热轧钢卷分成小卷，或把几个小钢卷合并成一个大卷，以提高冷轧机的产量。 (3) 检查并剔除对以后各工序有害的带钢表面缺陷。 (4) 在酸洗好的带钢表面上涂上一层油，起防锈和润滑作用。 2.1 连续酸洗机组根据工作性质分成3段： 入口段：上料、拆卷、带钢表面氧化铁皮破碎、矫正、剪头、剪尾、工整焊接； 酸洗段：酸洗、冷热水洗以及烘干； 出口段：剪切、涂油以及最后卷取（收卷）。 2.2 酸洗工艺 酸洗段可以采用硫酸酸洗、盐酸酸洗两种方式，但由于盐酸酸洗具有更多的优点，所以我们以盐酸的酸洗机理来说明。 盐酸溶液与氧化铁皮的化学反应为： FeO + 2HCl = FeCl2 + H2O Fe2O3 + 6HCl = 2FeCl3 + 3H2O 盐酸溶液能较快地溶蚀各种氧化铁皮，酸洗反应可以从外层往里进行。盐酸酸洗是以化学腐蚀为主，盐酸酸洗对金属基体的侵蚀甚弱。因此，盐酸酸洗的效率对带钢氧化铁皮的结构并不敏感，而且酸洗后的板带钢表面银亮洁净。酸洗反应速度与酸洗前带钢氧化铁皮的
冷轧产品表面缺陷图谱 为方便管理者和操作者识别冷轧产品的表面缺陷、了解缺陷产生的原因及规范冷轧产品的质量缺陷定义，收集和整理了本缺陷图谱手册，以利于提高产品质量。 目录 第一部分：冷轧质量缺陷定义规范 第二部分：质量缺陷实例及分析 第一部分 冷轧质量缺陷定义规范 1.凸棱：分布在钢带的纵向上，目视缺陷部位发亮，用手触摸有凸起的感觉。 2.夹杂：钢板表面有明显的呈白色或黑色的点状、块状、长条状缺 陷，严重时表面起皮。 3.氧化铁皮：钢带表面粘附着一层鱼鳞状、细条状、块状或弥散型 点状的棕色或灰黑色物，可表现为麻点、线痕或大面积的压痕。 4.翘皮：是呈舌状、线状、层状或M状的折叠（不连续，常出现翘 起），常出现在钢带表面边部。 5.欠酸洗：钢带表面残留着未酸洗掉的氧化铁皮，呈横向的黑色条 纹（类似“抬头纹”的横向黑色细纹），形成带状或片状分布在钢
板表面上。用手摸，手上将粘有黑色的污物。 6.过酸洗：钢带表面比正常酸洗后的钢板粗糙，颜色不是银白色， 而是呈现暗黑色或棕黑色。 7.停车斑：停车斑是酸洗线停车时，由于化学物质沾在钢带表面形 成大片斑迹。可分布在钢带的任何位置。 8.震纹：呈不规则波纹状，沿轧制方向可分布在整个钢带宽度上， 在轧制方向上钢带厚度有变化。 9.乳化液斑：是残留在钢带表面的裂化乳化液，随机的分布在钢带 表面，形状不规则，颜色发暗。 10.黑带：钢板表面上的黑色薄膜，呈条状或片状纵向分布，条状 宽窄不同，颜色深浅不一。 11.轧油斑：钢带表面上存在大小不等的黑色或褐色的斑痕，经退 火后一般有明显的轮廓线。 12.孔洞：钢带表面非连续的、贯穿钢带上下表面的缺陷。一般位 于钢带的中部或边部，大多呈串状分布。 13.清洗黑印：钢带经过清洗机组后，沿带钢轧制方向有表面残留 的黑色痕迹。 14.清洗液残留：经过清洗机组后，钢带表面残留的清洗液，呈片 状，退火前不明显，退火后呈现白色斑迹。 15.氧化：冷轧钢带退火后在钢带表面呈现的黄色或蓝色痕迹，罩 式炉退火后在钢带边部呈S形，在连续退火情况下，变色痕迹会均匀的分布在整个钢带表面。
退火安全操作规程 一、退火炉安全操作规程 1、操作人员必须经安全教育和工种操作规程培训方可上岗，并经主管或技术人员带领学习通过考核后，方可独立操作。 2、装炉工根据装炉安排，把选定的炉台打扫干净，炉台底部坑内不得有积水和垃圾杂物。检查循环风机叶片是否有异物，风叶是否有裂纹，如存在问题，必须及时排除，合格后方能继续使用。 3、根据装炉安排，核对钢卷规格、重量、外形质量、钢卷内径是否阻塞、滑落，钢卷外圈捆带松紧，如有问题及时汇报处理。 4、按装炉原则核对装炉安排是否正确，检查合格后按照装炉原则，按装炉安排进行装炉。 5、装炉前必须严格、认真检查吊具，确认安全可靠后方可使用。 6、在指挥行车时，必须站在安全地点，指挥口令要清楚，指挥手势要准确，要轻起轻落，不准冲击炉台，更不准超高、超重、超负荷。钢卷吊入炉内时，堆放要平稳，防止歪倒、砸坏炉子及伤人。绝不允许撞坏卷径，要做到钢卷中心、对流中心（底盘中心）和炉台中心在一条直线上。外径小于常规尺寸的，进行备料和装炉堆垛时，都必须层层堆垛整齐，不得有歪斜现象，不水平的要小心垫平，否则返工重装。 7、装炉完成后，清洁法兰、沟槽以及密封圈，同时检查密封圈是否满足密封要求并涂油。确认一切正常后，吊入内罩并锁紧，吊装内罩时，必须对准立柱缓慢下落，不准脱离立柱进行下放，法兰平面不得
有异物附着，以免损环密封平面。 8、操作工应随时检查各种压力表指示是否正常，流量是否等符合标准，各种管道是否正常，有无泄露。 9、不准在设备上空吊运加热罩（外罩）、内罩、冷却罩等物件，以防行车抱闸失灵造成设备事故。 10、开关阀门时，不准用脚蹬或用钢管套着加力扳。装卸闸刀时，同样不准用脚或者用其它物件进行敲打。 11、凡是炉台、内罩、内风严重变形的，不准继续使用，必须进行维修或更换后方能继续投入使用。 12、炉台、外罩常时间不用或者里面的耐火材料更换或者进水浸泡后，都应当进行烘炉处理，达至要求后方可使用。 13、冷却罩风机或插头损坏的，应立即停止使用，待维修后方可继续使用。 14、严禁装炉后不进行抽真空作业。 15、升温结束后的加热罩（外罩），不准扣在空炉台上，以免发生危险和损坏设备。 16、在保护气体出口周围，严禁有明火或火花，发免引起事故。 17、准备出炉内罩螺母时，必须核对无误后才能进行，以免松错炉台，引起事故。吊外罩、内罩、冷却罩时，必须有操作人员指挥才能吊运，以免吊错。 18、出炉时，装沪工站立位置要安全可靠，指挥行车吊料时要远离行车行走十字路线，要防止包装带或铁丝刮伤，指挥行车时口令清楚、
冷轧带钢的退火缺陷及原因分析 粘结、氧化色和性能不合是冷轧薄板退火工序中存在的三大问题，尤其是粘结与氧化色这两种缺陷较为突出。 一、造成粘结的原因 1、张力过大。张力是引起钢卷粘结的主要原因之一。张力包括轧机的轧制张力 和卷取张力。张力过大时，会使保护气体的气流循环不好而产生热阻滞，使钢板发生粘结。 2、板形不良，板形不好会使带钢在纵向上出现两边厚，中间薄或两边薄，中间 厚或边浪、中间浪，多条浪及周期性局部浪形等，经高温退火后，都能产生粘结。 3、卷取时出现参差不齐的溢出边，带钢卷取不齐，特别是较薄的板子，容易产 生粘结。 4、乳化液不纯。乳化液中有杂物，经退火蒸发后残留于钢板与钢板之间，如吹 除不净，也会产生粘结。 5、超温。如果炉内出现严重超温时，也必然会引起粘结。主要原因是，测量温 度热电偶失控。 6、炉内保护气体循环不良。由于装炉堆垛不符合要求，致使保护气体在炉内循 环不好，使炉温不均匀，个别部位形成热阻滞严重，温差大而发生粘结。 7、对流板变形，表面平整度、光洁度差而影响钢卷边缘的气体循环，形成粘结。 8、堆垛过重。主要指极薄板，如果堆压太多则极可能带来粘结。 9、退火参数选择不当。针对不同规格、钢种的钢卷应采取不同的退火工艺参数。 二、造成氧化的原因 1、系统不封闭。 2、保护罩“鼓肚”、破裂及法兰盘变形。 3、密封圈老化与破损。 4、冷却器破裂。 5、高温出炉。如果不按工艺要求生产，抢产量而高温出炉，也是会使钢卷氧化 的。 6、温控系统故障。无论是测量、变送、记录，只要一个环节有问题，退火曲线
所记录的温度就不会准确，这也是氧化的重要因素。 7、保护气体吹洗不充分，内罩里和外部快冷系统里的空气排除不干净。另外， 如果是残留乳化液过多或湿度较大的钢卷，则吹洗时间应比一般情况下要多一些，否则也达不到光亮退火。 8、在刚开始喷淋快速冷却时，分流的保护气体由于冷却后其体积突然缩小而造 成炉内压力差引起内罩负压，而导致空气侵入。 9、保护气体露点高。露点高的，说明保护气体中含水量高，这必然会给退火钢 卷带来氧化色。 10、还有其它故障，如压紧装置故障，电磁阀故障，出口阀故障，循环风机故障等以及停电、停水、停保护气体诸多方面的原因，都是影响退火钢卷产生氧化色的因素。 三、碳黑边。 “碳黑边”是指钢卷中带有残留轧制油，在罩式炉退火后未能完全吹扫干净，而在带钢的边部形成一条黑色斑痕。 成因：罩式炉本身不会造成碳黑边缺陷，仅是由于未清洗净轧件上残留的轧制油所致。所选轧制油的粘度、浓度、挥发点，以及轧制过程中带入的异物，都是造成碳黑边的因素。 处理方法：用改变罩式退火炉退火工艺来适应各种不同的轧制油是不可行的，采用合适的轧制油将对消除碳黑边有明显的效果。 四、造成性能不合格的原因 1、工艺制度出现差错。 2、装炉不正。钢卷在退火中，如果内径不对齐，相互错压，引起保护气体循环 不畅，形成炉内温差大，加上循环风机的风量小也会造成部分性能不合。3、欠温、欠时。没有达到额定退火温度就加热结束了，容易出现性能不合，这 主要是计控设备的故障影响的。加热时间未达到或保温时间太短就加热结束了，同样也容易影响性能。
机器人发展历史、现状、应用、及发展 趋势 院系：信息工程学院 专业：电子信息工程 姓名：王炳乾
机器人发展历史、现状、应用、及发展趋势 摘要：随着计算机技术不断向智能化方向发展,机器人应用领域的不断扩展和深化,机器人已成为一种高新技术产业,为工业自动化发挥了巨大作用,将对未来生产和社会发展起越来越重要的作用。文章介绍了机器人的国内国外的发展历史、状况、应用、并对机器人的发展趋势作了预测。 关键词：机器人;发展；现状；应用；发展趋势。 1．机器人的发展史 1662年，日本的竹田近江利用钟表技术发明了自动机器玩偶并公开表演。 1738年，法国技师杰克·戴·瓦克逊发明了机器鸭，它会嘎嘎叫、进食和游泳。 1773年，瑞士钟表匠杰克·道罗斯发明了能书写、演奏的玩偶，其体内全是齿轮和发条。它们手执画笔、颜料、墨水瓶，在欧洲很受青睐。 保存至今的、最早的机器人是瑞士的努萨蒂尔历史博物馆里少女形象的玩偶，有200年历史。她可以用风琴演奏。 1893年，在机械实物制造方面，发明家摩尔制造了“蒸汽人”，它靠蒸汽驱动行走。 20世纪以后，机器人的研究与开发情况更好，实用机器人问世。 1927年，美国西屋公司工程师温兹利制造了第一个机器人“电报箱”。它是电动机器人，装有无线电发报机。 1959年第一台可以编程、画坐标的工业机器人在美国诞生。 现代机器人 有关现代机器人的研究始于20世纪中期，计算机以及自动化技术的发展、原子能的开发利用是前提条件。1946年，第一台数字电子计算机问世。随后，计算机大批量生产的需要推动了自动化技术的发展。1952年，数控机床诞生，随后相关研究不断深入；同时，各国原子能实验室需要代替人类处理放射性物质的机械。
冷轧带钢表面鼓泡缺陷分析 李殿凯,袁晓敏 (安徽工业大学材料科学与工程学院,安徽马鞍山243002) 摘 要:采用扫描电镜对冷轧带钢表面鼓泡处的横、纵断面,鼓泡的破裂面以及鼓泡处拉断表面的形貌进行了观察,并对微区成分作了分析。鼓泡主要是在钢坯皮下由保护渣形成了层状夹杂,导致冷轧原料板出现分层,从而在轧制过程中心部、表面的塑性变形不一致而形成。关键词:冷轧带钢;鼓泡缺陷;夹杂 中图分类号:T G 335.5 文献标识码:A 文章编号:100121447(2007)0420023203 Analysis of surface bubbly defects in cold rolled strip L I Dian 2kai ,YUAN Xiao 2min (School of Materials Science &Engineering ,Anhui U niversity of Technology ,Ma ’ans 2 han 243002,China ) Abstract :In t his paper ,t he microst ruct ure and composition of surface bubbly defect s in cold rolled st rip in cross and vertical section were st udied by SEM and EDAX.The re 2sult s showed t hat t he bubbly defect s were caused by banded inclusion lied in steel slab f rom mould powder and plastic deformation were not consistent from center to t he sur 2face during rolling. K ey w ords :cold rolled st rip ;bubbly defect ;inclusion 作者简介:李殿凯(1973-),男,安徽人,硕士,主要从事钢铁材料电镜检测工作. 带钢表面缺陷是影响其表面面质量的主要因素。这些缺陷包括起泡、翘皮、裂纹等,连铸坏经常由于在轧制过程中出现这类缺陷而导致报废。特别是由于在冶炼过程中由于保护渣材料而导致出现的起泡现象,由于在轧制过程中不易发现,更易出现大量的废品[1]。 1 起泡现象的缺陷特征 通过对生产过程中出现的“起泡”废品的统计,其出现位置具有不固定性。一般大小在4mm 以下,主要呈圆形,并且有起泡相连的现象。 2 鼓泡处微观特征及分析 在带钢起泡缺陷处的横截面方向切开,用扫描电镜对其进行观察。图1为切开面的形貌。可以看到里面有片层状的夹杂存在。将其片层状的夹杂进一步放大,即将图1中的A 点进一步放大,如图2所示,并对其进行能谱分析,结果如图 3所示。结果表明,层状夹杂的成分主要有Al 、Si 、Ca 、Na 、K 、F 、Cl 、S 元素,其中Na 、K 、F 均是保 护渣的特定元素,所以可以认定该层状夹杂主要是由保护渣引起。 图1 起泡缺陷处横截面切开的形貌 再将带钢沿其纵断面切开,对其观察并进行成分分析。图4和图5分别为纵截面切开后的形 ? 32?2007年 8月第35卷第4期钢铁研究 Research on Iron &Steel Aug.2007 Vol.35 No.4
第1章绪论 1.1我国公路现状 交通运输业是国民经济中从事运送货物和旅客的社会生产部门，是国民经济和社会发展的动脉，是经济社会发展的基础行业、先行产业。交通运输主要包括铁路、公路、水运、航空、管道五种运输方式，其中，铁路、水运、航空、管道起着“线”的作用，公路则起着“面”的作用，各种运输方式之间通过公路路网联结起来，形成四通八达、遍布城乡的运输网络。改革开放以来，灵活、快捷的公路运输发展迅速，目前，在综合运输体系中，公路运输客运量、货运量所占比重分别达90％以上和近80％。高速公路是经济发展的必然产物，在交通运输业中有着举足轻重的地位。在设计和建设上，高速公路采取限制出入、分向分车道行驶、汽车专用、全封闭、全立交等较高的技术标准和完善的交通基础设施，为汽车快速、安全、经济、舒适运行创造了条件。与普通公路相比，高速公路具有行车速度快、通行能力大、运输成本低、行车安全、舒适等突出优势，其行车速度比普通公路高出50％以上，通行能力提高了2~6倍,并可降低30％以上的燃油消耗、减少1/3的汽车尾气排放、降低1/3的交通事故率。 新中国成立以来，经过60多年的建设，公路建设有了长足发展。2011年初正值“十一五”规划结束，“十二五”规划伊始。“十一五”时期是我国公路交通发展速度最快、发展质量最好、服务水平提升最为显著的时期。经过4年多的发展，公路交通运输紧张状况已实现总体缓解，基础设施规模迅速扩大，运输服务水平稳步提升，安全保障能力明显增强，为应对国际金融危机、保持经济平稳较快发展、加快经济发展方式转变、促进城乡区域协调发展、保障社会和谐稳定、进一步提高我国的综合国力和国际竞争力作出了重要贡献。 “十一五”前4年，全国累计完成公路建设投资2.93万亿元，年均增长近16％，约为“十一五”预计总投资的1.2倍，也超过了“九五”和“十五”的投资总和。公路建设投资的快速增长，极大地拉动和促进了国民经济的迅猛发展。从公路建设投资占同期全社会固定资产总投资的比重来看，“十一五”期间基本保持在4.5％左右。 在投资带动下，公路网规模不断扩大，截至2009年底，全国公路网总里程达到386万公里，其中高速公路6.51万公里，二级及以上公路42.52万公里，分别较"十五"末增加36.4万公里、2.5万公里和9.4万公里；全国公路网密度由“十五”末的每百平方公里34.8公里提升至40.2公里。预计到2010年底，全国公路网总里程将达到395万公里，高速公路超过7万公里，分别较“十五”末增加45.3万公里与3万公里。农村公路投资规模年均增长30%，总里程将达到345万公里，实现全国96%的乡镇通沥青（水泥）路。 “十一五”期间公路的快速发展，为扩大内需、拉动经济增长作出了突出贡献。特别是2008年以来，为应对国际金融危机，以高速公路为重点，建设步伐进一步加快，“十一五”末高速公路里程将达到"十五"末的1.78倍。“十一五”期间全社会高速公路建设累计投资达2万亿元，直接拉动GDP增长约3万亿元，拉动相关行业产出
北京市绿化隔离带可持续经营技术及效益评价 二、项目所属领域国内外研究开发现状和发展趋势 1、由城市绿地到城市林业的发展 城市绿地是城市中一种特殊的生态系统，它是城市系统中能够执行“吐故纳新”负反馈调节机制的子系统。这个系统一方面能为城市居民提供良好的生活环境，为城市生物提供适宜的生境；另一方面能增强城市景观的自然性、促进城市居民与自然的和谐共生。它是城市现代化和文明程度的重要标志。 绿地(green space)一词，各国的法律规范和学术研究对它的定义和范围有着不同的解释，西方城市规划概念中一般不提城市绿地，而是开敞空间(Open Space)，我国建国以来一直延用原苏联的绿地概念，包括城市区域内的各类公园、居住区绿地、单位绿地、道路绿化、墓地、农地、林地、生产防护绿地、风景名胜区、植物覆盖较好的城市待用地等。 尽管各国关于开敞空间(或绿地)的定义不尽相同，但它们都强调了开敞空间(或绿地)在城市中的自然属性，即都是为了保持、恢复或建立自然景观的地域。绿地作为城市的一种景观，是城市中保持自然景观，或使自然景观得到恢复的地域，是城市自然景观和人文景观的综合体现，是城市中最能体现生态性的生态空间，是构成城市景观的重要组成部分。在结构上为人工设计的植物景观、自然植物景观或半自然植物景观。绿地在城市中的功能和作用主要包括：组织城市空间的功能、生态功能（改善生态环境的功能、生物多样性保护功能）、游憩休闲功能、文化(历史)功能、教育功能、社会功能、城市防护和减灾功能。 城市绿地发展和研究进程包括：城市绿地思想启蒙阶段、城市绿地规划思想形成阶段、城市绿地理论和方法的发展阶段、城市绿地生态规划和建设阶段。 吴人韦[1]、汪永华[2]、胡衡生[3]等从城市公共绿地的起源开始介绍了国外城市绿地的发展历程，认为国外的城市绿地建设经历了从公园运动（1843～1887）、公园体系（1880～1890）、重塑城市（1898～1946）、战后大发展（1945～1970）、生物圈意识（1970年以后）等一系列由简单到复杂的城市绿地发展过程，其中“重塑城市”阶段提出了“田园城市”和城市绿带概念，绿带网络提供城区间的隔离、交通通道，并为城市提供新鲜空气。“有机疏散”理论中的城市与自然的有机结合原则，对以后的城市绿化建设具有深远的影响。1938年，英国议会通过了绿带法案（Green Belt Act）。1944年的大伦敦规划，环绕伦敦形成一道宽达5英里的绿带。1955年，又将该绿带宽度增加到6～10英里。英国“绿带政策”的主要目的是控制大城市无限蔓延、鼓励新城发展、阻止城市连体、改善大城市环境质量。早在1935年，莫斯科进行了第一个市政建设总体规划，规划在城市用地外围建立10公里宽的“森林公园带”；1960年调整城市边界时，“森林公园带”进一步扩大为10～15公里宽，北部最宽处达28公里；1971年，莫斯科采用环状、楔状相结合的绿地布局模式，将城市分隔为多中心结构。目前，德国城市森林建设已取得了让世人瞩目的成绩，其树种主要为乡土树种，基本上是高大的落叶乔木（栎类、栗类、悬铃木、杨树、核桃、欧洲山毛榉等）[4]。在绿化城
冷轧带钢各工序质量检验细则 一、酸洗工序质量检验 1.1监督范围： 监督连续酸洗工艺执行情况及检验酸洗后带钢表面质量； 1.2检验项目： 1.2.1、酸液浓度，温度及亚铁含量； 1.2.2、酸洗后带钢表面质量。 1.3、检验标准： 根据酸洗工艺技术操作规程和冷轧对酸洗后带钢表面的技术要求规定如下： 1.3.1、酸洗后带钢表面应呈银白色或银灰色，不得有欠酸洗造成的暗灰色或局部氧化铁皮和过酸 洗造成的表面黑点及真空气泡等缺陷，或出现氢脆现象，钢带酸洗后不应有划伤和卷边。 1.4、检验方法及工作要求： 1.4.1、根据酸液浓度、温度在规定内的变化情况，和来料氧化皮的轻重程度，视酸洗后钢带表面 质量，控制收卷速度； 1.4.2、检查人员经常巡视，掌握酸槽、冲洗槽、钝化槽及石辊运转情况，对钢带划伤、压伤、磕 边、跑偏等现象查明原因，及时反映，妥善解决 二、冷轧工序质量检验 2.1、检验范围：监督轧制过程中工艺的执行情况和冷轧成品（半成品）钢带的质量检查； 2.2、工艺检查： 2.2.1、检验项目：根据工艺规程主要检查以下方面：a.轧制过程中压下规程的执行情况；b.轧辊曲 线及表面状态； 2.2.2、检查方法及工作要求： 2.2.2.1、按工厂规定要求检查轧制过程中压下规程的执行情况； 2.2.2.2、通过对钢带板型做外观检查，除张力和工艺润滑因素以外，看单机工作辊曲线是否配置合 理； 2.3、成品检查： 2.3.1、检查项目：a.厚度；b.宽度；c.裂边；d.侧弯；e.不平度；f.表面； 2.3.2、检验标准：轧制不同品种的钢带，执行相应的产品标准，或以客户合同要求的相关质量细 则进行要求； 2.4、检查方法： 2.4.1、可逆轧机可通过测厚仪进行厚度动态测量；单机（连轧）可用千分尺检查带钢厚度（成品可参照测厚仪）。厚度测量位置应在距边缘不小于3mm处，测量时带钢受检部位应平直，不得弯 曲； 2.4.2、测量带钢镰刀弯时将带钢受检部位放在平面上，将1米直尺靠贴带钢的凹边，测量带钢与 直尺间的最大距离； 2.4.3、用肉眼观察并用刚吃测量边缘横向裂口深度； 2.5、检查工作要求： 2.5.1、工艺文件和标准中的有关规定对冷轧产品按厚度、表面侧弯、不平度、裂边及表面质量等 逐项进行检查，不合格品表面缺陷原因、班次单独摆放、待定； 2.5.2、不合格品按规定进行标识，在制定区域内摆放整齐； 三、剪切工序质量检验
