游梁式抽油机的工作原理
游梁式抽油机是有杆抽油系统的地面驱动装置，它由动力机、减速器、机架和连杆机构等部分组成。减速器将动力机的高速旋转运动变为曲柄轴的低速旋转运动;曲柄轴的低速旋转圆周运动由连杆机构变为驴头悬绳器的上下往复直线运动，从而带动抽油泵进行抽油工作。游梁式抽油机是机械采油设备中问世最早的抽油机机种，基本结构如图1所示：
图1 常规游梁式抽油机基本机构图
1-刹车装置2-电动机3-减速器皮带轮4-减速器5-动力输入轴6-中间轴7-输出轴8-曲柄9-曲柄销10-支架11-曲柄平衡块12-连杆13-横梁轴14-横梁15-游梁平衡块16-游梁17-支架轴18-驴头19-悬绳器20-底座
常规游梁式抽油机的运动分析（下图为ppt 演示文稿，请双击打开相关内容）

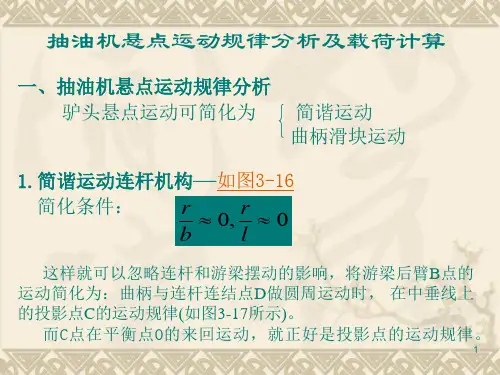

常规游梁式抽油机的运动分析
常规游梁式抽油机的悬点载荷计算
一、抽油机悬点载荷简介
当游梁式抽油机通过抽油杆的上下往复运动带动井下抽油泵工作时，在抽油机的驴头悬点上作用有下列几类载荷：
(1)静载荷包括抽油杆自重以及油管内外的液体静压作用于抽油泵柱塞上的液柱静载荷。
(2)动载荷由于抽油杆柱和油管内的液体作非匀速运动而产生的抽油杆柱动载荷以及作用于抽油泵柱塞上的液柱动载荷。
(3)各种摩擦阻力产生的载荷包括光杆和盘根盒间的摩擦力、抽油杆和油液间的摩擦力、抽油杆(尤其是接箍)和油管间的摩擦力、油液在杆管所形成的环形空间中的流动阻力、油液通
过泵阀和柱塞内孔的局部水力阻力，还有柱塞和泵筒之间的摩擦阻力。
抽油机有杆泵运动1个周期内的4个阶段
1—抽油杆; 2—油管; 3—泵筒
有杆泵的具体运行过程：
1.电机提供动力给齿轮箱。齿轮箱降低输出角速度同时提高输出转矩。
2.曲柄逆时针转动同时带动配重块。曲柄是通过联接杆连接游梁的，游梁提升和沉降活塞。驴头在最低位置的时候，标志着下冲程的止点。可以注意到曲柄和连接杆此时在一条直线上。
3.上冲程提升驴头和活塞，随之油背举升。在上止点，所有的铰链在一条直线。这种几种结构局限了连接杆的长度。
4.活塞和球阀。球阀是液体流动驱动开闭的。 上冲程中，动阀关闭静阀开启。活塞上部的和内部的液体从套管中被提升出去，同时外部液体补充进来。下冲程，动阀开启阀法关闭。液体流入活塞而且没有液体回流油井。
二、悬点载荷计算
j d W W W =+ j W ---悬点静载荷; d W ---悬点动载荷;
（1）悬点静载荷
1.抽油杆自重计算
在上下冲程中，抽油杆自重始终作用于抽油机驴头悬点上，是一个不变的载荷，它可以用下列式子计算:
'/1000r r r p r p W A gL q L ρ==
'r W -抽油杆自重，kN; p L -抽油杆总长度，m;r A -抽油杆的截面积，m 2;g 重力加速度，9.81N/kg 2;r ρ-抽油杆的密度，kg/m 3;r q -每米抽油杆自重，kN/m 。 对于组合杆柱,如果级数为K,则可用下式计算:
r q =1k
ri i i q ε=∑
ri q ---第i 级抽油杆住每米自重,KN/m;
i ε----第i 级杆柱长度与总长之比值;
由于抽油杆全部沉没在油管内的液体之中，所以在计算悬点静载荷时，要考虑液体浮力的影响。用r W 代表抽油杆柱在液体中的自重，则它可以用下式计算:
'()(1)f r r f r p r r
W A L g W ρρρρ=-=-=(1-0.127f ρ)**r p q L 其中，f ρ---井液密度,t/3m ;r W ---液体中抽油杆自重;
2. 作用于柱塞的液柱静载荷计算
作用于柱塞上的液柱载荷随着抽油泵阀门开闭状态的不同而变化。下冲程时，柱塞上的游动阀是打开的，柱塞上下连通。若不计井液通过游动阀和柱塞孔的阻力，则柱塞上下的井液压力相等，作用于柱塞上的液柱载荷等于零。上冲程时，游动阀关闭而固定阀打开，柱塞上下不再连通。柱塞上面的液体压力等于油管内液体静压力，而柱塞下面的液体压力，忽略液体通过固定阀时的阻力，等于油管外动液面以下液柱的静压力。这一压力差在柱塞上产生液柱载荷f W （单位kN ）：
f W = f ρ*g*(p L -h)* p A =f ρ*g*0H * p A
式中，f W ---作用于柱塞的液柱载荷;f ρ---井液密度,t/3m ;g----重力加速度,g=9.81m/2
s ;p L ---抽油杆总长或挂泵深度,m;h---泵的沉没深度,m;0H ---油井动液面深度,m p A ---泵的柱塞面积，2m
3.悬点静载荷计算
上冲程时，悬点静载荷等于上述两项载荷之和，则有:
j W = r W +f W
下冲程时, 悬点静载荷等于抽油杆柱在液体中的自重,则有：
j W = r W
（2）悬点动载荷
1.抽油杆柱动载荷
抽油杆和液柱在非匀速运动过程中产生惯性力而作用于抽油机悬点上的载荷称为动载荷。惯性力的方向与加速度方向相反。在抽油机系统中，我们规定取向上加速度为正，即取向下的载荷为正。忽略抽油杆的弹性，将其视为一集中质量，则抽油杆柱动载荷就等于抽油杆质量与加速度的乘积。
rd W ≈ j W ×a g
= j W g ×（2***dTF d TF d d ωωωθθ+）=r p r L A a ρ rd W ---抽油杆柱动载荷；
j W ---悬点静载荷;
a ---悬点加速度(驴头圆弧切向加速度);
g----重力加速度,g=9.81m/2s ;
ω--- 曲柄角速度;
θ----曲柄转角;
p L -抽油杆总长度，m;r A -抽油杆的截面积，m 2; r ρ-抽油杆的密度，kg/m 3; TF --扭矩因数,m;代表单位悬点载荷在曲柄轴上产生的扭矩.
TF =v ω
； v----悬点速度;
ω--- 曲柄角速度;
2.油液柱动载荷
忽略液体的可压缩性。则液柱动载荷就等于液柱质量与液柱运动加速度的乘积。但由于油管内径与抽油泵直径不同，故抽油杆与油管形成的环形空间中液体的运动速度和加速度不等于抽油泵柱塞的运动速度和加速度(当忽略抽油杆的弹性时，柱塞泵的运动速度和加速度等于悬点运动速度和加速度)，为此引入加速度修正系数ξ。
'/f fd W W a g ξ= 其中，p r
i r A A A A ξ-=-，p A ---泵的柱塞面积，2m ；r A -抽油杆的截面积，m 2; i A —
用油管内径计算的流通面积，m 2;'f W —作用下柱塞环形面积上的液柱重量，kN;
'()f f p p r W gL A A ρ=-
3.悬点动载荷计算
上冲程时悬点的动载荷等于抽油杆的动载荷和液柱动载荷之和。
()/d rd fd r f W W W W W a g ξ=+=+
下冲程时，液体的运动速度和加速度很小，其动载荷可以忽略不计，故 /d rd r W W W a g ==
常规游梁式抽油机减速器扭矩计算
一、抽油机减速器扭矩计算
减速器扭矩指的是游梁式抽油机在减速器输出轴(也称曲柄轴)上实际产生的扭矩。其大小和悬点载荷、冲程长度、抽油机四杆机构杆长比值以及抽油机的
平衡状况有关。现以曲柄平衡的游梁式抽油机为例来推导曲柄轴扭矩的一般计算公式(见下图所示)。按照习惯，当曲柄连杆机构施加于输出轴上的扭矩方向与曲柄轴的旋转方向一致时(主动力矩)，扭矩为负值;相反时，扭矩为正值(阻力矩)。
抽油机扭矩计算图
为便于计算，现将下列符号设定为:
0Q —摆动部件自重(游梁、驴头、横梁等)，kN;
0l —摆动部件重心至游梁支承的距离，m;
b J —摆动部件的转动惯量，103kg·m 2;
W —作用于驴头悬点的载荷，kN;
'δ—游梁与水平线之间的夹角;
b ε—游梁转动的角加速度，2S -;
M —曲柄处于水平位置时平衡重与曲柄自重对减速器输出轴中心的力矩，kN g m;
τ—平衡相位角，即曲柄轴中心到平衡重重心之连线与曲柄半径R 的夹角，由
R 到连线按旋转方向度量;
b η—四杆机构的传动效率，b η=0.92—0.96。
摆动部件自重可以转化为作用于悬点处的载荷B ，B 称为游梁式抽油机的结构不
平衡重。
00Q l B A
= 在抽油机中规定:当摆动部件重心位于游梁后臂上时，B 为正值;重心位于前臂上时，B 为负值。B 值可以用以下方法测定:将连杆曲柄销从曲柄上脱开，在
抽油机 一、结构 常规游梁式抽油机主要由以下部件组成： 1、悬绳器 2、吊绳 3、驴头 4、游梁 5、游梁支撑 6、支架总成 7、曲柄总成 8、尾轴承总成 9、横梁总成10、连杆装置11、减速器12、底座总成13、护栏14、刹车装置 一、整机 常规游梁式抽油机，动力由电动机通过皮带传动到减速器，然后由减速器输出轴驱动曲柄、连杆、游梁、驴头，带动悬绳器做上下往复运动，实现对原油的抽汲。 整机主要由驴头总成、悬绳器总成、游梁总成、中轴总成、支架总成、横梁总成、连杆总成、曲柄总成、刹车总成、底座总成、电机装置等部件组成。 二、游梁总成 游梁总成由型钢和钢板组焊而成，游梁前端通过驴头连接销将游梁连接板与驴头连接板装配固定，后端与尾轴承座相连接，中间与游梁支座总成中的中央轴承座相连接。安装在支架顶面调位板上的4个调节螺栓，可以对游梁进行位置进行微调，以使驴头悬点对准井口中心，防止由于驴头的偏心引起抽油杆的磨损或其它损坏。 三、中轴总成 游梁支座总成由轴、轴承座、螺栓、轴承、油封、油杯等组成。中轴总成通过轴与支架支座装配连接，并与游梁通过螺栓连接。 四、支架总成 支架总成是由前架、后撑、护栏和支座等组成，前架和后撑是由型钢组焊并装配而成的塔型结构。前架上装有梯子。支架通过支架支座和游梁支座总成与游梁装配连接，底部连接板通过螺栓与抽油机底座装配连接。 五、横梁、连杆总成 横梁由型钢、钢板焊成的Ⅰ形截面梁，通过其轴承座装于游梁尾部，其两端与连杆相连。 连杆由无缝钢管和上、下接头组焊而成。它与连杆销、曲柄销构成了横梁与曲柄的连接。 六、曲柄总成 曲柄总成由曲柄、平衡块、锁紧块等零件组成，用来平衡光杆负荷对减速器产生的扭矩。两曲柄通过锁紧螺栓对称固定在减速器的输出轴上，减速器输出轴通过楔键与曲柄相连接，传递扭矩。曲柄上有五个相同的孔，用来调整抽油机冲程，以适应不同的井况。 曲柄的上部和下部有导槽，并且曲柄上有齿条和平衡块重心半径刻度。如果要调整曲柄的位置，将曲柄置于垂直位置，用吊车吊住曲柄，松开固定平衡块的螺栓，卸掉锁紧块（注意不能将螺栓卸掉），移动平衡块到所需位置，安装锁紧块，拧紧松开的螺栓。 七、电机总成及电动机控制柜 电机总成主要由小皮带轮、电动机、T型螺栓、导轨、顶紧螺丝等零件组成。电动机导轨安装在抽油机底座的导轨上，电动机相对抽油机底座可在前后左右四个方向上调整位置，用以调整皮带的松紧。电动机与小皮带轮连接，可以方便更换不同直径的电动机皮带轮，从而使抽油机得到不同的冲次。通过电机控制柜实现对电机工作状态的控制。 八、刹车总成 刹车总成为减速器总成中的制动器提供制动力矩。 九、底座总成 底座总成主要由型钢、钢板组焊而成，前端安装支架，中间台座安装减速器，后端安装电机装置、刹车装置。底座前端上表面有游梁中心线垂直投影的标记，用于底座对油井中心
文件编号：RHD-QB-K3235 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 游梁式抽油机安全操作规程标准版本
游梁式抽油机安全操作规程标准版 本 操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1.1.1启动游梁式抽油机操作规程 1.1.1.1操作前准备 1.1.1.1.1穿戴好劳动保护用品。 1.1.1.1.2准备工具、用具：管钳、活动扳手、绝缘手套、试电笔、钳型电流表、润滑脂、细纱布；班报表、记录笔。 1.1.1.2操作步骤 1.1.1. 2.1启动前检查 1.1.1. 2.1.1检查流程是否正确、畅通，井口零部件及仪表是否齐全、完好且符合要求，悬绳器及方卡
子是否牢固。 1.1.1. 2.1.2检查抽油机各连接部位紧固螺栓是否牢固可靠及各润滑部位油量、油质是否符合要求。 1.1.1. 2.1.3检查刹车各部件连接完好,灵活好用。 1.1.1. 2.1.4检查皮带松紧合适，无老化、无蹿槽、无打扭、无油污现象。盘皮带无卡阻现象。 1.1.1. 2.1.5检查电器设备是否完好，处于备用状态，电线无老化、裸露现象。 1.1.1. 2.1.6检查和排除抽油机周围妨碍运转的物体。 1.1.1. 2.2启动抽油机 1.1.1. 2.2.1取下刹车锁销，松开刹车，合上铁壳开关，检查抽油机周围无障碍物，用试电笔检测电控柜外壳确认安全，戴绝缘手套，打开电控柜门，侧身
游梁式抽油机设计计算 卢国忠编 05-04 游梁式抽油机的主要特点是：游梁在上、下冲程的摆角相等，即上下冲程时间相等。且减速器被动轴中心处游梁后轴承的正下方。 一、几何计算 1.计算(核算) 曲柄半径R和连杆有效长度P 己知：冲程S、游梁后臂长C、游梁前臂长A、极距K(参见图1)由余弦定理推导可得：
公式： () b t CK K C CK K C R ψψcos 2cos 22 12222 -+--+= ------(1) R CK K C P t --+=ψcos 222 -------(2) 式中：1090δφψ+-=t 2090δφψ--=b H I tng 1 -=φ A S mas πδδ4360021?== 22H I K += 2. 计算光杆位置系数R P ： PR 是在给定的曲柄转角θ时，光杆从下死点计算起的冲程占全冲程的百分比。(图2)（图3） 公式：10?--='= b t t mas S s PR ψψψ ψ％ -----------(3) 曲柄 max S PR s ?=' ()121δδ?-=PR 式中： b t ψψ, 分别代表下死点和上死点的ψ角的值 ρ χψ-= ()?? ? ? ??-=-J R φ?ρsin sin 1 βcos 22 2 PC C P J -+= ??? ? ??-+=-CJ P J C 2cos 2221 χ
??? ? ??---++=-CP R K KR P C 2)cos(2cos 22221 ?θβ ()φθψβα--+= 上冲程 ()[]φθψβα--++=360 下冲程 二运动计算 己知：曲柄角速度ω、曲柄转角θ，分析驴头悬点的位移s 、速度v 、加速度a 的变化规律。 1. 假定驴头悬点随u 点作简谐振动： ()? ω? ω?con C AR a C AR v C AR s ??=??=-?= 2sin cos 1 以C AR S 2max =代入得： ()?ω? ω?c o s 21s i n 21 c o s 121 2m a x m a x m a x S a S v S s ==-= 2max max 2 1 ωS a = 2.接严格的数学推导 ?? ? ? ?+=P R S a 12 1max 2max ω 三动力计算 1．从示功图上求悬点载荷W 示功图是抽油机悬点载荷W 与光杆位置PR 的关系曲线图。是用示功仪在抽油机井口实测出来的。设计中无法实测，只好用理论公式计算并绘制------称为人工示功图，为以后的受力分析、强度计算提供主要依据。 2． 光杆载荷W 加在曲柄轴上的扭矩的计算（见图2 ，图3）
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.游梁式抽油机的危险分析与防范措施正式版
游梁式抽油机的危险分析与防范措施 正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 摘要分析了游梁式抽油机在运行和维修作业过程中存在的平衡块旋转危险、皮带传动危险、减速箱高处作业危险、电机漏电危险、操作台高处作业危险、电机电缆漏电危险、节电控制箱漏电危险、刹车失灵危险、毛辫子悬绳器危险和攀梯危险，有针对性地提出了防范措施。 关键词游梁式抽油机危险分 析油田安全 石油生产中的游梁式抽油机采油是靠电动机通过三角皮带、减速箱、曲柄连杆
机构，把高速旋转运动变成驴头低速上下往复运动，再由驴头带动抽油杆做上下往复运动，将油井中的液体抽至地面。游梁式抽油机在将电能转换为上下往复直线运动拉动深井泵抽油的运行过程中，存在着漏电危险、旋转运动碰伤危险和机构伤害危险等；在维修作业过程中存在着机构伤害危险、触电危险、高空坠落危险、高空落物危险和皮带挤手危险等。为减少、杜绝游梁式抽油机造成的人身伤亡事故，更好地消减巡回检查和维修作业危险因素，笔者分析了游梁式抽油机存在的危险，有针对性地提出了防范措施。 1、概述 游梁式抽油机存在着十大危险。这十
游梁式抽油机存在的问题以及抽油机发展的趋势 摘要：机械采油法是目前最主要的采油方法，而游梁式抽油机是使用最早，最普遍的抽油机，在我国的石油发展史上发挥了非常重要的作用。但是随着我国科技的发展和采油技术的进步，游梁式抽油机的弊端也逐渐显露出来。本文主要分析游梁式抽油机存在的问题，并提出了国际上抽油机发展的趋势，期望能给大家参考。 关键词：游梁式抽油机趋势效率 机械采油法是目前最主要的采油方法，而游梁式抽油机是使用最早，最普遍的抽油机，其工作原理是电动机通过三角皮带减速箱减速后，由一个曲柄摇杆机构将减速箱输出轴的旋转运动转换为游梁驴头的往复运动，从而带动光杆和抽油杆作上下往复的直线运动，再通过抽油杆将这这个运动传递给井下的抽油泵的柱塞，使之工作抽油。由于游梁式抽油机使用得比较早，再加上这种设备结构简单、制造容易，易损件少，维修方便，应用灵活，特别是可以长期在油田全天候运转，可靠性高，故无论是在数量上还是规模上它都占有绝对的优势。在我国的石油发展史上发挥了非常重要的作用。但是随着我国科技的发展和采油技术的进步，游梁式抽油机的弊端也逐渐显露出来。本文主要分析游梁式抽油机存在的问题，并提出了国际上抽油机发展的趋势，期望能给大家参考。 一、游梁式抽油机存在的问题 1、传动效率低的问题。游梁式抽油机传动环节多，本身机械传动能量损失达28%，这是游梁式抽油机效率低的原因之一。常规型游梁式抽油机系统的效率在国内一般油田平均只有12%～23%，先进地区最多只能达到30%左右。 2、游梁式抽油机增大冲程后带来的问题。游梁式抽油机增大冲程时减速箱扭矩成比例增大。另外，增大冲程后，因受游梁摆角限制，曲柄摇杆机构尺寸必然增大，从而引起抽油机外型尺寸和重量大幅度增加，因此该机型不容易实现长冲程、低冲次的要求，难以满足稠油井、深抽井和含气井采油作业的需要。 3、惯性载荷过大的问题。游梁式抽油机的四杆机构使得驴头的运动规律类似简谐运动，在最高点和最低点加速度很大，造成惯性载荷大，使抽油机承受载荷过大，减速器转矩波动大，加大了齿轮冲击，缩短了减速器和抽油机的使用寿命。在地质情况比较复杂的场合，如油质稠、含沙、结蜡较多的情况下很容易出现断杆、卡井、减速机齿轮损坏、烧毁电机等较严重的故障。 4、功率不匹配问题。在用工频直接启动的场合，游梁式抽油机所需启动力矩大约是正常工作的一倍以上，因而在设计的时候采用的电动机的功率都比较大。而在正常抽油时，负载变轻，所需的力矩又比较小，出现了抽油杆的负荷特性与电动机的机械特性不匹配的问题，因此电机功率利用率低的现象很严重。尤其在驴头下放时，负载变轻，电机基本处于自由下放状态，降低了电网的功率因
游梁式抽油机专用电动机的设计
0 引言 利用游梁式抽油机采油是世界石油工业传统的采油方式之一，也是迄今在采油工程中一直占主导地位的采油方式。游梁式抽油机具有：惯性力矩较大，启动困难；周期性冲击载荷；连续工作在室外环境等特点。因此，要求用于拖动该设备的电动机应具有较大的启动力矩、较软的机械特性、全天候连续工作等基本条件。 API规范11L6《游梁式抽油机用电动机规范》将NEMA设计 D电动机作为基本设计，并对转差率、温升作出了明确要求。国家发展和改革委员于2005年发布了中华人民共和国石油天然气行业标准SY/T 6636-2005《游梁式抽油机用电动机规范》，本标准修改采用API规范11L6：1993《游梁式抽油机用电动机规范》（英文版），包括其《游梁式抽油机用电动机规范增补》的内容。 1 产品的型号表示方法 根据BG4831-2000《电动机产品型号编制方法》的规定，并考虑与已有的YH系列高转差率电动机相区别，国产游梁式抽油机专用电动机型号的表示方法如下： ─□ 极数 中心高
游梁式抽油机专用高转差电动机代号 2 产品的主要特点 API规范11L6对电动机的基本设计（包括标准电动机规范、电气性能和特性执行标准、工作条件、启动特性、绝缘系统、机械结构及材料选择等）、试验内容及方法均作了详细的规定。依据这个标准生产的YCH系列游梁式抽油机专用电动机，与依据JB/T 6449-92生产的YH系列（IP44）高转差率三相异步电动机相比，其主要性能、结构特点如下： ⑴连续工作制、转差率5-8%、F级绝缘不超过B级温升； ⑵堵转转矩倍数≥2.75； ⑶使用系数为1.15； ⑷堵转电流符合NEMA设计 D； ⑸每相绕组内至少安装一个密封的温度检测器进行保护，当绝缘系统达到最高工作温度时驱动打开电动机控制电路，停止电动机运行； ⑹ 9根绕组引出线，可形成4种不同的输出转矩，使电动机与负载达到合理的匹配； ⑺电机中装有空间加热带，保证电机停止运行状态下内部温度比环境温度高5℃，防止凝露； ⑻端盖上设有润滑油注入孔和废油排除孔，可在不拆卸电机的情况下更换润滑脂；
GB/T ××××-××××《游梁式抽油机》（征求意见稿） 编制说明 一、任务来源和工作简况 国家标准化技术委员会将《游梁式抽油机》国家标准的制定工作下达给全国石油钻采设备和工具标准化技术委员会（以下简称油标委）和中国石油渤海装备制造有限公司（以下简称渤海装备公司），项目编号为200910219。 2009年3月12日，在南京召开的标准协调会议上，成立了抽油机工作组，由油标委秘书处直接管理，开展抽油机标准的研究、制定工作。参加会议的有渤海装备公司、中国石油集团科学技术研究院江汉机械研究所、郑州机械研究所、大庆油田装备制造集团、石油工业标准化研究所、长庆油田分公司机械制造总厂（该单位于2010年4月16日后加入参与单位行列）等单位的代表和秘书处秘书长高圣平、高级工程师张玉荣、工作组组长郭东共12人出席了会议。经油标委研究决定，由渤海装备公司牵头完成《游梁式抽油机》国家标准的制定工作，会议还确定了工作组的人员构成和该标准的起草原则。前期由河北华油一机抽油机有限公司牵头编制的《游梁式抽油机安装尺寸、易损件配合尺寸》行业标准作为《游梁式抽油机》国家标准总标准附录的一部分。在此之前，油标委和渤海装备公司组织各有关生产厂家对该标准的制定做了大量的准备工作。 第一次会议后，经过对国际先进标准ISO 10431《石油及天然气工业-抽油机规范》、API SPEC 11E-2008 《抽油机规范》的理解和消化以及将其与SY/T5044-2003的对标，并根据当前国内企业生产实际与用户的需求起草了本标准草案，形成了标准初稿，将其发放给各参与修订的单位和人员。2009年11月11日至12日，油标委和渤海装备公司在天津塘沽召开了标准制定工作第二次会议，各参与起草单位派人员参加，在会上五家单位代表对标准初稿进行了讨论，并达成了共识，会议还确定和落实了各单位承担的工作，根据各方对初稿的意见和反应，形成了目前的标准意见稿。 二、标准编制原则 1、采标原则：采用国际或国外先进国家标准，指标应不低于其水平。 2、WTO/TBT原则：标准应为产品参与国际竞争创造条件，在有利于产品出口的同时，对国外产品的进入形成技术壁垒。 3、技术先进、合理原则：力求体现技术先进、合理，既符合我国国情，又能最大限度的满足使用要求。 4、贯彻落实国家环保节能方针：降低游梁式抽油机能耗水平。 三、采标情况 本标准的编制确定以API SPEC 11E 《抽油机技术规范》和SY/T 5044-2003《游梁式抽油机》
兰州航空工业职工大学 毕业设计（论文） 题目：游梁式抽油机二级传动装置 专业： 班级： 学生姓名： 指导老师： 年月日
摘要 通过对减速器的简单了解，开始学习设计齿轮减速器，尝试设计增强感性认知和对社会的适应能力，及进一步巩固已学过的理论知识，提高综合运用所学知识发现问题、解决问题，以求把理论和实践结合一起。 学习如何进行机械设计，了解机械传动装置的原理及参数搭配。学习运用多种工具，比如CAD等，直观的呈现在平面图上。通过对圆柱齿轮减速器的设计，对齿轮减速器有个简单的了解与认知。齿轮减速器是机械传动装置中不可缺少的一部分。机械传动装置在不断的使用过程中，会不同程度的磨损，因此要经常对机械予以维护和保养，延长其使用寿命，高效化的运行，提高生产的效率。 【关键词】：机械传动装置、齿轮减速器、设计原理与参数配置
目录 第一节设计任务------------------------------------(3)第二节方案设计分析--------------------------------(3)第三节轴承的选择及寿命计算------------------------(17)第四节设计结果------------------------------------(22)第五节心得体会------------------------------------(23)第六节附录----------------------------------------(25)
引言 1.1 减速器的主要型式及其特性 减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮—蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置；在少数场合下也用作增速的传动装置，这时就称为增速器。减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。 减速器类型很多，按传动级数主要分为：单级、二级、多级；按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。 电动机联轴器高速轴中间轴低速轴 减速器系统框图 以下对几种减速器进行对比： 1）圆柱齿轮减速器 当传动比在8以下时，可采用单级圆柱齿轮减速器。大于8时，最好选用二级(i=8—40)和二级以上(i>40)的减速器。单级减速器的传动比如果过大，则其外廓尺寸将很大。二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。为此，在设计这种减速器时应注意：1)轴的刚度宜取大些；2)转矩应从离齿轮远的轴端输入，以减轻载荷沿齿宽分布的不均匀；3)采用斜齿轮布置，而且受载大的低速级又正好位于两轴承中间，所以载荷沿齿宽的分布情况显然比展开好。这种减速器的高速级齿轮常采用斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。为了使左右两对斜齿轮能自动调整以便传递相等的载荷，其中较轻的龆轮轴在轴向应能作小量游动。同轴式减速器输入轴和输出轴位于同一轴线上，故箱体长度较短。但这种减速器的轴向尺寸较大。 圆柱齿轮减速器在所有减速器中应用最广。它传递功率的范围可从很小至40 000kW，圆
游梁式抽油机简介 来源：西部石化网时间：2010-6-15 字体大小：大中小 游梁式抽油机具有性能可靠、结构简单、操作维修方便等特点。技术参数符合中华人民共和国行业标准SY/T 5044《游梁式抽油机》和美国石油协会API标准，技术成熟。 主要特点： 1、整机结构合理、工作平稳、噪音小、操作维护方便； 2、游梁选用箱式或工字钢结构，强度高、刚性好、承载能力大； 3、减速器采用人字型渐开线或双圆弧齿形齿轮，加工精度高、承载能力强，使用寿命长； 4、驴头可采用上翻、上挂或侧转三种形式之一； 5、刹车采用外抱式结构，配有保险装置，操作灵活、制动迅速、安全可靠； 6、底座采用地脚螺栓连接或压杠连接两种方式之一。 游梁式抽油机按照结构不同可分为普通式抽油机和前置式。 按平衡方式可分为：机械平衡(游梁平衡、曲柄平衡、复合平衡)、气动平衡。 按曲柄结构分：常规式和偏心异向节能式。
常用的游梁式抽油机结构 1．游梁平衡:在游梁的尾部装设一定重量的平衡板，这是一种简单的平衡方式，适用于3 吨以下的轻型抽油机。 2．曲柄平衡:是将平衡块装在曲柄上，适用于重型抽油机。这种平衡方式减少了游梁平衡引起的抽油机摆动，调整比较方便，但是，曲柄上有很大的负荷和离心力。 3．复合平衡:在一台抽油机上同时使用游梁平衡和曲柄平衡。特点：小范围调整时，可以调整游梁平衡：大范围调整时，则调整曲柄平衡。这种平衡方式适用于中深井。 4．气动平衡:利用气体的可压缩性来储存和释放能量达到平衡的目的，可用于10吨以上重型抽油机。这种平衡方式减少了抽油机的动负荷及震动，但其装置精度要求高，加工复杂。新系列游梁式抽油机代号
游梁式抽油机的工作原理 游梁式抽油机是有杆抽油系统的地面驱动装置，它由动力机、减速器、机架和连杆机构等部分组成。减速器将动力机的高速旋转运动变为曲柄轴的低速旋转运动;曲柄轴的低速旋转圆周运动由连杆机构变为驴头悬绳器的上下往复直线运动，从而带动抽油泵进行抽油工作。游梁式抽油机是机械采油设备中问世最早的抽油机机种，基本结构如图1所示： 图1 常规游梁式抽油机基本机构图 1-刹车装置2-电动机3-减速器皮带轮4-减速器5-动力输入轴6-中间轴7-输出轴8-曲柄9-曲柄销10-支架11-曲柄平衡块12-连杆13-横梁轴14-横梁15-游梁平衡块16-游梁17-支架轴18-驴头19-悬绳器20-底座
常规游梁式抽油机的运动分析（下图为ppt 演示文稿，请双击打开相关内容） 常规游梁式抽油机的运动分析 常规游梁式抽油机的悬点载荷计算 一、抽油机悬点载荷简介 当游梁式抽油机通过抽油杆的上下往复运动带动井下抽油泵工作时，在抽油机的驴头悬点上作用有下列几类载荷： (1)静载荷包括抽油杆自重以及油管内外的液体静压作用于抽油泵柱塞上的液柱静载荷。 (2)动载荷由于抽油杆柱和油管内的液体作非匀速运动而产生的抽油杆柱动载荷以及作用于抽油泵柱塞上的液柱动载荷。 (3)各种摩擦阻力产生的载荷包括光杆和盘根盒间的摩擦力、抽油杆和油液间的摩擦力、抽油杆(尤其是接箍)和油管间的摩擦力、油液在杆管所形成的环形空间中的流动阻力、油液通
过泵阀和柱塞内孔的局部水力阻力，还有柱塞和泵筒之间的摩擦阻力。 抽油机有杆泵运动1个周期内的4个阶段 1—抽油杆; 2—油管; 3—泵筒 有杆泵的具体运行过程： 1.电机提供动力给齿轮箱。齿轮箱降低输出角速度同时提高输出转矩。 2.曲柄逆时针转动同时带动配重块。曲柄是通过联接杆连接游梁的，游梁提升和沉降活塞。驴头在最低位置的时候，标志着下冲程的止点。可以注意到曲柄和连接杆此时在一条直线上。 3.上冲程提升驴头和活塞，随之油背举升。在上止点，所有的铰链在一条直线。这种几种结构局限了连接杆的长度。 4.活塞和球阀。球阀是液体流动驱动开闭的。 上冲程中，动阀关闭静阀开启。活塞上部的和内部的液体从套管中被提升出去，同时外部液体补充进来。下冲程，动阀开启阀法关闭。液体流入活塞而且没有液体回流油井。 二、悬点载荷计算 j d W W W =+ j W ---悬点静载荷; d W ---悬点动载荷; （1）悬点静载荷 1.抽油杆自重计算 在上下冲程中，抽油杆自重始终作用于抽油机驴头悬点上，是一个不变的载荷，它可以用下列式子计算: '/1000r r r p r p W A gL q L ρ== 'r W -抽油杆自重，kN; p L -抽油杆总长度，m;r A -抽油杆的截面积，m 2;g 重力加速度，9.81N/kg 2;r ρ-抽油杆的密度，kg/m 3;r q -每米抽油杆自重，kN/m 。 对于组合杆柱,如果级数为K,则可用下式计算: r q =1k ri i i q ε=∑ ri q ---第i 级抽油杆住每米自重,KN/m; i ε----第i 级杆柱长度与总长之比值; 由于抽油杆全部沉没在油管内的液体之中，所以在计算悬点静载荷时，要考虑液体浮力的影响。用r W 代表抽油杆柱在液体中的自重，则它可以用下式计算:
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编订：XXXXXXXX 20XX年XX月XX日 游梁式抽油机安全操作规 程简易版
游梁式抽油机安全操作规程简易版 温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1.1.1启动游梁式抽油机操作规程 1.1.1.1操作前准备 1.1.1.1.1穿戴好劳动保护用品。 1.1.1.1.2准备工具、用具：管钳、活动扳手、绝缘手套、试电笔、钳型电流表、润滑脂、细纱布；班报表、记录笔。 1.1.1.2操作步骤 1.1.1. 2.1启动前检查 1.1.1. 2.1.1检查流程是否正确、畅通，井口零部件及仪表是否齐全、完好且符合要求，悬绳器及方卡子是否牢固。 1.1.1. 2.1.2检查抽油机各连接部位紧固螺
栓是否牢固可靠及各润滑部位油量、油质是否符合要求。 1.1.1. 2.1.3检查刹车各部件连接完好,灵活好用。 1.1.1. 2.1.4检查皮带松紧合适，无老化、无蹿槽、无打扭、无油污现象。盘皮带无卡阻现象。 1.1.1. 2.1.5检查电器设备是否完好，处于备用状态，电线无老化、裸露现象。 1.1.1. 2.1.6检查和排除抽油机周围妨碍运转的物体。 1.1.1. 2.2启动抽油机 1.1.1. 2.2.1取下刹车锁销，松开刹车，合上铁壳开关，检查抽油机周围无障碍物，用试电笔检测电控柜外壳确认安全，戴绝缘手套，
本科生毕业设计（论文） 题目：游梁式抽油机53型减速器设计 摘要 本文阐述了我国齿轮减速器的现状及发展趋势，着重对游梁式抽油机53型双圆弧齿轮减速器进行设计计算，其中包括驱动装置的选择、总传动比的设定及各级传动比的分配、齿轮传动设计和各级传动轴的设计计算，并结合设计对系统进行了动态校正和强度校核。用CAXA绘制二维装配图,Autodesk Inventor绘制三维图,最终设计出符合要求的齿轮减速器 关键字双圆弧齿轮；齿轮减速器；分流式人字齿结构；强度校核
ABSTRACT This paper expounds the present situation and development of gear reducer trend .Focusing on the beam pumping unit double-arced gear reducer 53 type design calculation, including drives choice, total ratio setting and the distribution of transmission ratio at all levels, gear transmission design and various design and calculation of the drive shaft ,and according to the design of the system dynamic correction and strength check. Using CAXA Autodesk Inventor, assembly drawing two-dimensional drawing three-dimensional graph, finally designed to meet the requirements of gear reducer Keywords: Double-arced gear ; Gear reducer ;Shunt person handwriting tooth structure ;Strength check
抽油机结构及分类 一、游梁式抽油机 （1）常规型抽油机 1-悬绳器；2-驴头；3-游梁；4-横梁；5-横梁轴；6-连杆；7-支架轴；8-支架；9-平衡块；10-曲柄；11-曲柄销轴承；12-减速箱；13-减速箱皮带轮；14-电动机；15-刹车装置；16-电 路控制装置；17-底座 主要部件及作用如下： 驴头：驴头制成弧形是为了抽油时保证光杆始终对准井口中心，同时承担井下各种载荷的作用。 游梁：装在支架轴上，前端安装驴头承受井下载荷，后端连
接横梁、连杆、曲柄。作用是绕支架轴承上下摆动来传递动力。 曲柄连杆结构：作用是将电动机的旋转运动转变成驴头的上下往复运动。曲柄上有4-8个孔，是调节冲程时用的。减速箱：作用是将电动机的高速转动，通过三轴二级减速转变成曲柄轴的低速运动，同时支撑平衡块。 平衡块：抽油机上冲程时平衡块向下运动，帮助电动机做功； 下行程时平衡块向上运动，储存能量以便在下行程时释放。平衡块的作用是减小电动机上下行程的载荷差。悬绳器：是连接光杆和驴头的柔韧性连接件，可供动力仪测示功图。 电动机：是抽油机运转的动力来源，它将电能转变成机械能。 一般采用感应式三相交流电动机。 刹车装置：有内帐式和外抱式两种，是靠刹车片和车轮接触时发生摩擦而起到制动作用。 （2）异形游梁式抽油机 异形游梁式抽油机又称双驴头抽油机，它的结构特点:用一个后驴头代替了普通游梁式抽油机的尾轴，并用一根驱动绳辫子来连接横梁，构成了抽油机的四连杆机构。（见下图）
1-电动机；2-皮带轮；3-曲柄；4-减速器；5-连杆；6-平衡块；7-横梁；8-驱动绳辫子；9-后驴头；10-游梁；11-前驴头；12-绳辫子；13-悬绳器；14-中轴；15-支架；16-坐底 （3）矮型异相曲柄平衡抽油机（无游梁） 1-电动机；2-皮带轮；3-减速器；4-曲柄；5-配重臂；6-配重
塔里木大学毕业设计 常规式游梁抽油机 设计说明书 学生姓名 学号 所属学院机械电气化工程学院 专业机械设计制造及其自动化 班级 指导教师XXX 日期2012.05 XXX大学教务处制
前言 目前，采油方式有自喷采油法和机械采油法。在机械采油法中，有杆抽油系统是国内外油田最主要的，也是至今一直在机械采油方式中占绝对主导地位的人工举升方式。有杆抽油系统主要由抽油机、抽油杆、抽油泵等三部分组成，抽油机是有杆抽油系统最主要的升举设备。根据是否具有游梁，抽油机可以划分为游梁式抽油机和无游梁式抽油机。而常规游梁抽油机自诞生以来，历经百年使用，经历了各种工况和各种地域油田生产的考验，经久不衰。目前仍在国内外普通使用。常规游梁式抽油机以其结构简单、耐用、操作简便、维护费用低等明显优势，而区别于其他众多拍油机类型，一直占据着有杆系采油地面设备的主导地位。由于这里不能上传完整的毕业设计（完整的应包括毕业设计说明书、相关图纸CAD/PROE、中英文文献及翻译等），此文档也稍微删除了一部分内容（目录及某些关键内容）如需要其他资料的朋友，请加叩扣:二二壹五八玖一壹五一游梁式抽油机的主体结构为曲柄摇杆机构。根据驴头和曲柄摇杆机构相对于支架的位置，游梁式抽油机的机构形式可以划分为常规型和前置式两种；根据平衡方式的不同，游梁式抽油机可以划分为曲柄平衡、游梁平衡和复合平衡。 常规型游梁式抽油机主要由发动机、三角皮带、曲柄、连杆、横梁、游梁、驴头、悬绳器、支架、撬座、制动系统及平衡重等组成。 发动机安装在撬座上，其安装位置有两种，一种是将发动机置于整体尾部，另一种是将发动机放在支架下面。 减速箱为二级齿轮传动减速箱，传动比为30左右．齿轮型式一般小功率用斜齿，大功率用人字齿。近年来推广使用点啮合双圆弧人字齿。 曲柄一端与减速器输出轴固结，另一端与连杆铰接． 连杆与横梁常见有两种型式：小型抽油机多为组焊结构，靠改变后臂长度来调节冲程．大型抽油机多为整体机构，靠改变曲柄与连杆铰接位置来调爷冲程。 游梁由型钢组焊而成，也有用大型工字钢整体制造。 驴头由钢板组焊而成，有上翻式、侧转式、拆继式几种形式。 平衡重为金属块。小型抽油机多装于游梁尾部，大型抽油机多装于曲柄两翼．平衡重可根据需要而调整。 本设计将对常规游梁式抽油机进行设计与计算，以达到对常规游梁式抽油机的优化设计的目的。
目录 任务书 第1章概述 1.1抽油机类型、特点、应用等陈述 1.2抽油机存在的问题 1.3抽油机的发展方向 第2章常规游梁式抽油机传动方案计 2.1简述系统的组成工作原理等 2.2 绘制系统的机构（运动）简图 第3章曲柄摇杆机构设计 3.1 设计参数分析与确定·（的有示意图） 3.2 按K设计曲柄摇杆机构 3.3 曲柄摇杆机构优化设计分析 3.3.1满足有曲柄条件？ 3.3.2满足传动角条件？（结合图分析） 3.3.3满足a最小吗？ 3.4结论和机构运动简图 第4章常规游梁式抽油机传动系统运动和动力参数分析计算 4.1 传动比分配和电动机选择 4.2 各轴转速计算 4.3各轴功率计算 4.4各轴扭矩计算 第5章齿轮减速器设计计算 5.1 高速级齿轮传动设计计算 运动和动力参数的确定 计算过程 5.2 低速级齿轮传动设计计算 运动和动力参数的确定 计算过程 5.3结论及运动简图 第6章带传动设计计算 6.1 带链传动的方案比较
6.2 带传动设计计算 运动和动力参数的确定 计算过程（参见例题） 6.3结论及运动简图 第7章轴系部件设计计算 7.1 各轴初算轴径 7.2 轴的结构设计 内容包括：选择轴承、轴承配置、轴上零件定位、固定等。最后要有 设计结果：图 7.3滚动轴承寿命验算 7.4轴的强度和刚度验算 第8章连接件的选择和计算 8.1 齿轮连接平键的选择与计算 3根轴 8.2 带轮连接平键的选择与计算 大小带轮 8.3螺纹连接件的选择 轴承座孔旁、箱盖与箱座、地脚等 第9章设计结论汇总 已知条件： 结论：曲柄摇杆机构各杆长、齿轮减速器参数（输入输出扭矩、传动比、齿轮齿数、中心距）、带传动参数（带根数、大小带轮直径、传动比）总结 参考书目
常规游梁式抽油机结构简述 摘要：抽油机是油田有杆抽油系统的地面驱动设备，它是有杆抽油系统的地面动力传动设备，也是石油开采的主要设备，抽油机的种类主要有游梁式抽油机和无游梁式抽油机两大类。其中游梁式抽油机的应用最为广泛，各个产油国仍然在大量使用。游梁式抽油机具有结构简单，制造容易，可靠性高，操作维护方便，适应现场工况，使用寿命长并且一次性投资少等特点，在今后相当时间内仍然是油田首选的采油设备。本文通过对常规游梁式抽油机结构进行剖析，使读者对抽油机结构更为了解。 关键词：有杆抽油系统游梁式抽油机减速器 常规游梁式抽油机主要由以下部件组成： 1、悬绳器 2、吊绳 3、驴头 4、游梁 5、游梁支撑 6、支架总成 7、曲柄总成 8、尾轴承总成 9、横梁总成10、连杆装置11、减速器12、底座总成13、护栏14、刹车装置 一、整机 常规游梁式抽油机，动力由电动机通过皮带传动到减速器，然后由减速器输出轴驱动曲柄、连杆、游梁、驴头，带动悬绳器做上下往复运动，实现对原油的抽汲。 整机主要由驴头总成、悬绳器总成、游梁总成、中轴总成、支架总成、横梁总成、连杆总成、曲柄总成、刹车总成、底座总成、电机装置等部件组成。 二、游梁总成 游梁总成由型钢和钢板组焊而成，游梁前端通过驴头连接销将游梁连接板与驴头连接板装配固定，后端与尾轴承座相连接，中间与游梁支座总成中的中央轴承座相连接。安装在支架顶面调位板上的4个调节螺栓，可以对游梁进行位置进行微调，以使驴头悬点对准井口中心，防止由于驴头的偏心引起抽油杆的磨损或其它损坏。 三、中轴总成 游梁支座总成由轴、轴承座、螺栓、轴承、油封、油杯等组成。中轴总成通过轴与支架支座装配连接，并与游梁通过螺栓连接。 四、支架总成 支架总成是由前架、后撑、护栏和支座等组成，前架和后撑是由型钢组焊并

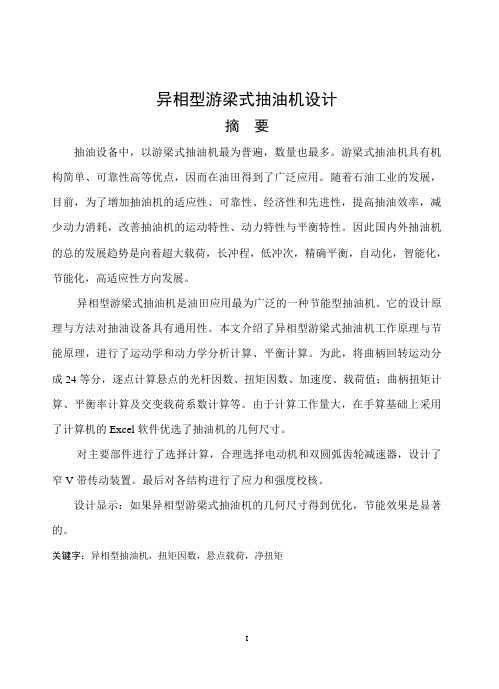

异相型游梁式抽油机设计 摘要 抽油设备中，以游梁式抽油机最为普遍，数量也最多。游梁式抽油机具有机构简单、可靠性高等优点，因而在油田得到了广泛应用。随着石油工业的发展，目前，为了增加抽油机的适应性、可靠性、经济性和先进性，提高抽油效率，减少动力消耗，改善抽油机的运动特性、动力特性与平衡特性。因此国内外抽油机的总的发展趋势是向着超大载荷，长冲程，低冲次，精确平衡，自动化，智能化，节能化，高适应性方向发展。 异相型游梁式抽油机是油田应用最为广泛的一种节能型抽油机。它的设计原理与方法对抽油设备具有通用性。本文介绍了异相型游梁式抽油机工作原理与节能原理，进行了运动学和动力学分析计算、平衡计算。为此，将曲柄回转运动分成24等分，逐点计算悬点的光杆因数、扭矩因数、加速度、载荷值；曲柄扭矩计算、平衡率计算及交变载荷系数计算等。由于计算工作量大，在手算基础上采用了计算机的Excel软件优选了抽油机的几何尺寸。 对主要部件进行了选择计算，合理选择电动机和双圆弧齿轮减速器，设计了窄V带传动装置。最后对各结构进行了应力和强度校核。 设计显示：如果异相型游梁式抽油机的几何尺寸得到优化，节能效果是显著的。 关键字：异相型抽油机，扭矩因数，悬点载荷，净扭矩
