XX四期工程
整体式全钢爬架专项施工方案（提升高度146.65m）
编制：
审核：
审批：
专业承包单位：
总包单位（质安部门）审核：
总包单位（技术部门）审核：
总包单位审批：
总包单位：
日期：2015年9月16日
XX四期
整体式全钢爬架
（提升高度146.65m）
专
项
施
工
方
案
电话：传真：
联系人：
整体式全钢爬架施工组织设计审批表
目录
第二章方案编制依据 (9)
第三章施工部署 (10)
第四章施工工艺技术 (12)
4.1整体式全钢爬架简介 (12)
4.2使用整体式全钢爬架十大优点 (12)
4.3整体式全钢爬架主要技术参数 (13)
4.4整体式全钢爬架的显著特征 (14)
4.5整体式全钢爬架附着支座处的预留预埋 (15)
4.7整体式全钢爬架平面布置说明 (32)
4.8整体式全钢爬架与施工电梯的处理： (32)
4.9整体式全钢爬架架体过塔吊附臂的安全技术措施 (33)
4.10整体式全钢爬架与物料平台之间的技术处理措施 (33)
4.11架体抵抗风涡流采取的抗上翻措施 (34)
4.13整体式全钢爬架附墙情况及详图 (35)
4.14整体式全钢爬架的升降 (35)
4.15整体式全钢爬架的使用与维护 (37)
4.16整体式全钢爬架的拆除 (38)
4.17检查验收 (42)
第五章施工安全保证措施 (46)
5.1组织保障体系 (46)
5.2搭设、安装、使用、提升、拆除的技术措施 (47)
5.3应急救援预案 (51)
5.4技术措施 (58)
5.5防雷措施 (59)
5.6消防措施 (60)
5.7质量监督保证措施 (60)
5.8整体式全钢爬架施工特别注意事项 (61)
5.9安全、技术交底 (62)
5.10施工过程中的危险源辨识与分析 (62)
第七章季节性施工安全技术要求 (68)
7.1夏季施工的技术措施 (68)
7.2冬季施工的技术措施 (68)
7.3防台风措施 (68)
7.4防雷雨、防大风措施 (68)
7.5雨季施工措施 (69)
第八章参建各方的管理职责 (69)
第九章设计计算 (73)
计算书 (73)
第一章工程概况
1.1工程总体概况：
西丽宝能城花园（东区）四期工程，位于深圳留仙大道以北，塘思路以东，学苑大道以南，塘开路以西。由宝能城有限公司投资建设，北京中外建建筑设计有限公司设计。本工程地下4层、地上46层，地上12层裙楼和34层塔楼，标准层层高3.3米，结构总高度172.2米。

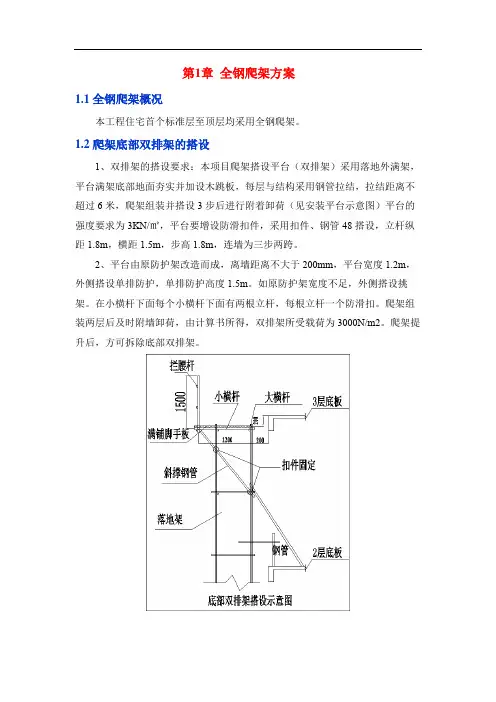

本工程采用我司整体式全钢爬架进行外墙防护，能最大程度的减少了普通架体高处搭设的危险作业，同时又可节省大量钢材，符合以人为本科学发展和低碳节能环保、绿色施工的发展方向。
本工程布置6组73个高层整体式全钢爬架机位，使用高层整体式全钢爬架周长均为310.6米。由于裙楼层高多变，6-15F使用18米高的整体式全钢爬架（6步架）,16-46F使用15米高的整体式全钢爬架（5步架）。本工程从第6层开始使用高层整体式全钢爬架，6层顶板开始预埋，建筑使用架体高度172.5米，架体防护外墙面积约45000平方米。
1.2本方案概况及特殊点：
1、本工程整体式全钢爬架设备（除局部小部分位置外）主要负责主体外墙施工，不负责装修、砌体等其他施工项目；
2、本项目结构特殊，两栋塔楼之间在13层开始分成两个独立单元，两个独立单元相近部位的架体需要二次搭设。此部分的架体约6个机位，在升到顶部后需下架配合砌体施工。另外本项目在45层及以上有一半的外围结构有挑板挑出，此部分的架体无法继续提升，需在44层高空拆除。其余部位可继续施工至屋面层后高空拆除。
3、本项目采用分段流水段施工，分组缝处使用端部封网密封。
4、架体高度设置：
依据规定，架体结构高度不应大于5倍楼层高，架体全高与支承跨度的乘积不应大于110m2。本工程6~12层层高3.9米，选用18m高架体，12层以上标准层层高3.3米，选用15m高架体，18米架体与15米架体的转换通过拆除最上一层3米的立杆和外防护网以及一层脚手板来实现。架体支承跨度最大5m，架体全高与机位跨度的乘积：5m×18=90m2＜110m2，满足要求。
5、架体转角、塔吊、人货电梯处、卸料平台处的处理方法
本工程架体转角处架体垂直对接，架体间通过螺栓固定，架体端部设置端部封网密封。本工程塔吊附臂与架体爬升过程中有干涉，我们通过合理设计使塔吊附臂避开架体立杆与导轨的位置，升降过程中通过逐层拆除脚手板和外防护网的方式通过塔吊附臂，每次升降只通过1~2层脚手板。本工程人货电梯位于爬架底部与架体无干涉。本工程卸料平台为配套独立的卸料平台，与爬架无连接，卸料平台位于架体最底部一层，此处架体留有卸料平台位置，卸料平台周围的爬架端部用端部封网密封。
1.4本工程结构情况说明：
本工程升降架主要附着在结构边梁及悬挑板上，板厚100mm。由于12F以上结构变化，其附着方式有两种，如下图：
1.5机位在布置设计时，需避开幕墙埋件构件受力范围.
1.6平面布置情况及相关图纸
根据建筑物结构特点和总包单位的施工安排情况，沿着建筑物标准层周边布置升降架。每栋塔楼升降架的机位数、机位间距、塔吊附臂位置处理等详见升降架平面布置图。布置情况如下：
昆山君悦豪庭项目工程 附着式升降脚手架高空拆除方案 一、概况 昆山君悦豪庭项目外装饰工程已接近竣工，附着升降脚手架已完成外墙施工，附着升降脚手架在高空整体拆除。特编制本方案。 二、拆除的组织人员安排 2.1、由公司指派工程负责人负责全面拆除工作。由工程队长具体带领12名持证操作工实施。 2.2、拆除前由工程负责人进行拆除技术交底。每天拆除上班前由施工带班进行当天拆除工作技术交底。 2.3、拆除技术交底办理好书面手续。 三、拆除现场及准备工作 3.1、划定禁入地区，设置警示标志，并有人监护。人货电梯在拆除作业时禁止使用。 3.2、拆除前全面检查脚手架的扣件连接，连墙件支撑体系等是否符合原施工组织设计要求，有不符合的地方进行加固。 3.3、请总包方配合共同清除脚手架上的杂物。（请各工种清理属于该工种放在架子上的物品。） 四、拆除程序： 4.1、B楼脚手架拆除程序 4.1.1、首先连墙件层层设置，水平间距不大于3.6m。确认连墙件设置到位后，拆除机位的同步系统、提升系统及防坠系统、防倾装置。 4.1.2、逐步交圈拆除第三步以上脚手架。 4.1.3、首先拆除24#机位东边和2#机位西边的架体。23#机位和3#机位北边的架体采用钢丝绳从桁架底部斜拉至机位第二步竖向框架顶部。 4.1.4、将24#、1#、2#整片脚手架单独先拆除。拆除前先将桁架固定在
建筑物北立面的4个窗洞和飘窗上，并在机位跨度的中间用钢丝绳将桁架斜拉至1#机位第二步竖向框架顶部。脚手架从两边同时往1#机位拆除，
拆除的材料和1#机位的拆除均从飘窗处操作。 4.1.5、3#至8#机位和23#至16#机位均从3#、23#机位逐步往南边拆除。并且纵向采用钢丝绳斜拉悬挑的桁架，拆除单一跨度斜拉加固一次，如机位跨度较大的可以增加斜拉点斜拉于建筑物的窗洞上。材料从脚手架上传递至窗洞处进楼层。 4.1.6、由于9#至15#机位位于A楼塔吊的回转半径内，当脚手架拆除到底部桁架时，将要吊的桁架与整体脚手架分离。分离时，由塔吊用钢丝绳吊牢要吊除的桁架，操作人员将安全带可靠地挂在机位承力架上方联系杆上，高挂低用，方可进行分离作业。在断口必须用连墙件将要吊装的桁架与建筑物可靠联结。 4.1.7、确认塔吊安全吊牢已分离的桁架后，先拆除已分离桁架处的机位承力架斜拉杆，然后再拆除已分离桁架处的连墙件，最后用塔吊运到地面解体。 4.2、A楼脚手架拆除程序 4.2.1、首先连墙件层层设置，水平间距不大于3.6m。确认连墙件设置到位后，拆除机位的同步系统、提升系统及防坠系统、防倾装置。 4.2.2、逐步拆除脚手架。 4.2.3、当脚手架拆除到底部桁架时，将要吊的桁架与整体手架分离。分离时，操作人员将安全带可靠地挂在承力架上方联系杆上，高挂低用。在断口必须用连墙件将要吊装的桁架与建筑物可靠联结。 4.2.4、由塔吊用钢丝绳吊牢要吊除的桁架的承力架。 4.2.5、确认塔吊安全吊牢已分离的桁架后，先拆除已分离桁架处的承力架斜拉杆，然后再拆除已分离桁架处的硬拉结，最后用塔吊运到地面解体。 五、拆除应遵循以下规定 5.1、拆除顺序应自上而下，按后装构件先拆，先装后拆，一步一清原则，依次进行，不得上下同时拆除作业。严禁采用踏步式、分段、分立面拆除法。拆下的杆件、竹笆板、安全网等应用竖直运输设备运送地面，严禁从高处向下抛掷。运到地面的杆件、物品等应及时按品种、分规格堆放整齐，妥善保管。
一、编制依据： 1、现场施工的条件和要求 2、施工图纸 3、《建筑施工手册》第四版 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2011 5、国家及行业现行规范规程及标准 二、工程概况 本项目为川北监狱外道路扩宽及防洪工程位于川北监狱门外。川北监狱灾后重建迁建项目是司法部监狱布局调整和国建政权基础设施灾后重建重点建设项目，是四川省“十一五期间国建投资的重点建设项目。为解决场地内临时便道通行及进出监狱需要，已于2011年修建完成了一条宽为15米的（断面为3米左侧人行道+9米车行道+3米右侧人行道）进出通道。 由于周边安置点的修建，现状道路断面已无法满足交通需求。同时道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，为一断头排洪沟，无法满足地块周边山洪的排放问题，雨水自然漫流进入下面居住小区。 本工程现状道路分幅为3米左侧人行道+9米车行道+3米右侧人行道=15米，现根据使用需要，将车行道扩宽为14米，由于道路北侧人行道边为监狱管理安置房，无法进行拓宽，故在道路右侧（南侧）进行拓宽，具体拓宽方式为： 对南侧（右侧）道路路面进行扩宽，其中桩号0+240-0+321.7m段右侧人工边坡为本次整治范围，边坡为岩质边坡，长约81.7m，高约16m。将原道路右侧人行道拆除并拓宽车行道5米，并在新建及已建路面全部铺设沥青混凝土，在拓宽车行道南侧重做3米宽人行道，人行道外布置2.5米×3米排洪沟，并将雨水口位置平移至新建车行道外侧，原道路人行道上的行道树移栽至新建人行道上，原人行道上综合管线也需迁改至新建人行道上。 道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，断面偏小，该排洪沟并未下穿川北监狱进出通道进入该区域北侧排洪沟，故该排洪沟为一断头排洪沟，根据我院排水专业测算，该排洪沟断面偏小，本次施工图设计在道路南侧（右侧）新增一道2.5×3米暗沟排洪沟排洪沟，在设计止点采用2.5×3米排洪沟穿路，最后进入市政排水管网。
多功能爬架施工工法 一、前言 随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除考虑施工工艺及安全防护的要求外，脚手架的经济性也成为一个主要因素。多功能爬架适用于各种高层、超高层建筑，它以构造简单、操作方便、经济耐用等优点赢得了广大用户，尤其在京、津地区已成为高层、超高层建筑的代名词，是高层、超高层建筑外架施工的首选机具。爬架材料用量与建筑物的高度无关，仅与建筑物的周长有关，它与传统外脚手架相比，爬架材料用量少，使用成本底，且建筑物越高越经济。 二、工法特点 1．定型并加强可旋转和伸缩的附着支承结构，应用于外挑阳台、悬挑梁、变截面和几何截面不规则的高层建筑效果更佳，特点更明显。2．底部支撑桁架按建筑模数配制并通过螺栓连接而成，拆装方便，基本达到了定型化、装配化、标准化、通用性较强。 3．升降及使用时均有可靠的双向约束，升降平稳，防止架体内、外倾覆。 4．采用多功能爬架施工，只需3～5人即可操作爬架升降，节省人工费用，缩短工期，工效显著，减少支出成本。 5．节约材料费用，多功能爬架架体只有4～4.5倍楼层高，根据施工进度逐层升降，比双排外脚手架从地面一直搭到顶层减少用钢量达到
40％以上。 6．多功能爬架处于上升状态时，能满足结构施工顶层钢筋绑扎、支模、混凝土浇筑，以及下部拆模周转等需求；降落时能满足装修施工时的打底、抹灰、涂料喷涂、贴面、玻璃幕墙安装等要求。 7．由竖向主框架、底部支撑桁架组成的传力系统，各节点的杆件轴线汇交于一点，受力合理、且整体稳定性好。 8．竖向主框架为刚性框架，导轨为竖向主框架内肢，通长设置，可不受建筑层高变化的限制。安装、拆除方便；使用时，外侧及下部防护周全，便于文明施工，且外形规则、平整、美观。 9．多功能爬架操作简单，维护方便、易行，可多次重复使用，降低了施工成本。 10．升降设备：液压(顶升式液压缸、穿心式千斤顶)、电动葫芦、手拉葫芦；组架方式：可单片、多片、整体。 三、适用范围 多功能爬架适用于各种结构形式和几何截面的高层、超高层建筑（构筑）物施工，包括剪力墙、框架、框剪、简体结构等，应用于外挑阳台、悬挑梁、变截面和几何截面不规则的高层建筑(构筑)物，其效果更佳，优势更加明显。 四、工艺原理 多功能液压爬架是通过附着支承结构附着在工程结构上，依靠自身的液压升降设备达到自身升降的悬空附着升降脚手架，即沿建筑(构筑)物外侧搭设一定高度(约4～4.5倍楼层高)的外脚手架，并将其
建筑施工GA15新型智能架施工工法 1前言 以工业化的方式重新组织建筑业是提高劳动效率、提升建筑质量的重要方式，也是我国未来建筑业的发展方向。建筑工业化的基本内容是：采用先进、适用的技术、工艺和装备科学合理地组织施工，发展施工专业化，提高机械化水平，减少繁重、复杂的手工劳动作业。 GA15新型智能架是一种用于高层建筑外脚手架施工的成套施工设备，它改变了传统外脚手架搭设到顶的施工习惯，通过程序化的施工顺序形成了建筑施工GA15新型智能架施工工法。GA15新型智能架仅用3-5层架体构件，利用爬升机构实现整体或分片升降。它由支架系统、竖向框架和水平框架系统、附着导向和卸荷系统、动力提升系统、防坠系统、施工防护系统共六部分组成。目前，GA15新型智能架技术在国内外处于领先地位，完全满足《液压升降整体脚手架安全技术规程》（JGJ183-2009）的有关要求。 2工法特点 GA15新型智能架施工工法是一种新型的附着升降脚手架，与附着式升降脚手架相比有显著的优点，通过工程实践证明，不仅增强了安全性和防火效果，且提升操作简单，施工效率高，极大地降低了高层作业管理风险。特别体现在综合效益上，同采用其它高层施工机具相比，可降低施工成本。
2.1操作平台采用全钢封闭安全防护性能得到了大幅的提升。 2.2智能化的荷载控制系统。采用智能化的荷载控制系统控制架体提升/下降过程，系统实时监控，当吊点荷载变化超过设定值的±15%时，以声光形式报警，显示故障机位；当吊点荷载变化超过设定值的±30%时，自动停机并以声光形式显示报警机位；同时具有储存记忆功能，可配备遥控器遥控架体提升、下降及停止动作；与电脑连接后可对架体数据进行实时监控和传输。 2.3架体部件已形成了模块化、标准化，通过这一系列的组合完全能满足各种建筑物的需要，通用性强。 穿心杆式防坠器，只要架体坠落就能实现有效地制动。 施工现场整洁、美观，GA15新型智能爬架安装完成后，工地现场不再有杂乱的钢管、扣件、脚手板及安全网，使施工现场更加整洁、美观。 2.4节约材料费：GA15新型智能爬架搭设不超过五层楼高，根据施工进度逐层升降，比双排脚手架从地面一直搭设到结构顶层，节约大量的槽钢、钢管、扣件、脚手板及安全网。 2.5节约人工费用和运输及搬运费：操作平台搭设好后，只需少量人员就可对操作平台进行升降，节约大量的人工，同时也减少了来回的运输及搬运费。 2.6提高工作效率：GA15新型智能爬架搭设好后，利用自身升降系统就可对操作平台进行升降，半个小时左右就可以提升一层，施工期间不再使用塔吊，从而节约大量塔吊台班时间，加快了工程进度，
现代南洋大厦工程 外爬脚手架施工方案 编制： 审核： 审批： 编制日期：一九九九年四月
中建一局集团四公司现代南洋大厦项目经
目录 1、总则 2、导轨式外爬架方案说明 3、导轨式外爬架的安装 4、导轨式外爬架的生升降 5、导轨式外爬架的使用 6、导轨式外爬架的高空拆除 7、导轨式外爬架的维修保养 8、导轨式外爬架的安全措施 9、附录1－导轨式外爬架参数的确定
(一)总则 1.1 工程概况 北京现代南洋大厦地处繁华地段，地下2层，地上23层。地上主体结构采用框筒结构，层高4米，建筑高度90米。3至22层为标准层。由于工程所处位置重要，对安全施工及文明施工要求较高，故决定采用导轨式外爬架结构进行施工。 1.2 爬架简介 导轨式外爬架是高层建筑外用整体提升架的一种施工设备，由支架，爬升机构，控制系统，和安全防坠四大部分组成。 1.3 爬架升降条件 爬架在大雨、大雪，浓雾天气，六级以上大风及视线不良时，不得进行提升。 (二)导轨式外爬架的方案说明 2.1 现代南洋大厦外爬架采用以手动葫芦提升钢管扣件式脚手架，总高度18米，步距1.8米，架体宽度0.9米，内排立杆中心与结构外沿距离0.55米，内排满足流水施工要求。（见附图1） 2.2 导轨式外爬架使用中，除遵守本方案外，还应遵守扣件，钢管相关使用规定。以及电控距，电动葫芦使用说明。 2.3 爬架材料表
2.4 准备材料、工具：
2.4.1 材料材质必须符合国家有关要求。 2.4.2 准备电工工具（螺丝刀、电工刀、钳子、扳手、试电笔、万用表、绝缘胶布），机械工具（榔头、扳手、钳子、线锤、水平尺、卷尺），指挥工具（对讲机六台、哨子每人一支、扩音机一套），电焊机，气焊机，切断机等。 2.5 建立系列完善的管理制度、岗位责任制度，安全检查制度，维修保养制。 2.6 编制适应工程需要的施工组织设计。 2.7 组织有关人员进行全面技术、安全交底。 (三)导轨式爬架的安装 3.1 WDJ碗扣型多功能脚手架支架安装 3.1.1 在爬架安装前先搭设一安装平台，平台应能承受10KN/M2荷载，平台水平度应控制在20mm之内，平台宽度1200mm以上，平台内缘离墙距离300mm，平台外缘应设有防护栏及踢脚板。 3.1.2 按平面布置图，将滑轮组件摆放就位，滑轮平面方向应于建筑物外墙切线方向平行。滑轮组应对准预留孔，偏差小于±10mm。 3.1.3 第一步架的组装是整套爬架安装质量的关键一步，须严格控制水平度、垂直度和离墙距离。 3.1.4 碗扣脚手架质量要求：不允许使用明显弯曲、压扁、开裂、脱焊、焊头断裂变形及严重锈蚀者。 3.1.5 碗扣脚手架为标准杆件，其安装精度要求高，必要时可采用可调底座，以保证横杆的平直，碗扣牢靠。 3.1.6 相邻立杆接头要错开，以保证支架整体刚度。立杆轴向最大偏
落地式脚手架工程施工方案计算书 工程名称：演示工程 施工单位：施工单位名称 编制人：张某某 日期：
目录 一、编制依据 1 二、工程参数 (1) 三、横向水平杆（小横杆）验算 (2) 四、纵向水平杆(大横杆)验算 (4) 五、扣件抗滑承载力验算 (4) 六、立杆的稳定性计算 (5) 七、脚手架搭设高度计算 (8) 八、连墙件计算 (9) 九、立杆地基承载力计算 (11)
一、编制依据 1、工程施工图纸及现场概况 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 3、《建筑施工安全检查标准》JGJ59-2011 4、《混凝土结构工程施工质量验收规范》GB50204-2015 5、《混凝土结构设计规范》GB50010-2010 6、《建筑结构荷载规范》GB50009-2012 7、《建筑地基基础设计规范》GB50007-2011 8、《建筑施工高处作业安全技术规范》JGJ80-2016 9、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文 二、工程参数
1800 3001050
三、横向水平杆（小横杆）验算 《建筑施工扣件式钢管脚手架安全技术规范》规定: “当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。”施工荷载的传递路线是：脚手板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆，如图： 横向水平杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 （一）抗弯强度计算 1、作用横向水平杆线荷载标准值： q k=(Q K+Q P1)×S=(2+0.3)×1.5=3.45 kN/m 2、作用横向水平杆线荷载设计值： q=1.4×Q K×S+1.2×Q P1×S=1.4×2×1.5+1.2×0.3×1.5=4.74 kN/m 3、考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载），最大弯矩： M max= ql b 2= 4.74×1.052 =0.653kN·m 88 4、钢管载面模量W=4.49cm3 5、Q235钢抗弯强度设计值，f=205N/mm2 6、计算抗弯强度 σ = M max= 0.653×106 = 145.43N/m m2 〈205N/mm2 W 4.49×103 7、结论：满足要求
1、防坠落、倾翻措施 本型附着式升降脚手架设有防坠、防倾装置： 1.1 用于防倾的附着支承装置 该装置用两根14a槽钢焊接成强度大、刚度好的钢梁，该钢梁焊接在附着支撑钢板上。装配时用M30的螺栓穿过建筑物上的预留孔，用两块100×100×10的钢板一端压在支撑钢板上，另一端压在建筑结构上，再在两端带上螺母，将附着装置固定在建筑物上成为整个脚手架的受力点。用于防倾的附着装置上设有导向、防倾滚轮，与设在竖向主框架上设置的导轨配合，可起导向、防倾作用。 1.2 用于固定防坠吊杆的独立附着支承装置 该装置采用16#工字钢焊接钢梁，该钢梁焊接在附着支撑钢板上。装配时用M30的螺栓穿过建筑物上的预留孔，用两块100×100×10的钢板一端压在支撑钢板上，另一端压在建筑结构上，再在两端带上螺母，将附着装置固定在建筑物上同样也成为整个脚手架的受力点。其上固定防坠吊杆，工作时防坠装置的锁块在弹簧力作用下夹持吊杆，通过吊杆将升降脚手架的恒荷载及活动荷载传到建筑物上起到防坠作用，在升降时该锁块松开。 2、施工电梯口、塔吊处理措施 2.1 塔吊附着处的架体处理 为了保证架体顺利运行，在塔吊附着架体相交处搭设成可以拆卸的活动架，在运行时拆开该部分架体，并在运行完毕后及时恢复。每次只能拆除一步架的钢管，并在该部分架体通过塔吊附着并恢复后再拆除下一步架。若需拆除底部架体，则在拆除前必须清理干净架体底部的建筑垃圾。
2.2 施工电梯处的架体处理 为了满足主体阶段的施工防护需要，在脚手架上运行阶段施工电梯处架体正常搭设。装饰施工阶段由于架体下运行，同时为了满足施工电梯能够顺利运行到顶，在主体施工完毕后需要拆开施工电梯处架体。 2 2 建筑物 建筑物 塔吊附着处架体示意图一塔吊附着处架体示意图二 1 1 塔吊附着
附着升降脚手架 施 工 方 案
目录 一、爬架简介 (3) 二、工程概况 (7) 三、方案设计 (7) 3.1爬架基本工作原理 (7) 3.2方案设计依据 (7) 3.3平面设计 (7) 3.4立面设计 (8) 3.5主要技术参数 (8) 四、爬架施工现场管理 (9) 4.1安全管理体系 (9) 4.2安全应急措施 (10) 4.3安全检查制度 (12) 五、爬架的安装 (13) 5.1安装流程图 (13) 5.2架体的安装与搭设 (13) 5.3电气的安装和同步性操作 (16) 5.4调试验收 (18) 5.5一般规定及要求 (18) 5.6施工电梯与爬架关系处理 (19) 5.7卸料平台与爬架关系处理 (19) 5.8塔吊附墙杆与爬架关系处理 (19) 5. 9 搭设与拆除的安全技术措施 (19) 六、防电、防雷措施 (21) 6.3防电措施 (22) 6.4防雷措施 (22) 6.5注意事项 (23) 七、爬架的升降 (23) 7.1施工流程图 (23) 7.2升降前的准备 (23) 7.3升降作业 (23) 7.4提升操作步骤 (24)
7.5下降操作步骤 (25) 7.6升降过程中的注意事项 (25) 7.7升降后的检查验收 (25) 八、爬架的使用 (26) 8.1使用注意事项 (26) 8.2使用中的日常维护 (26) 九、爬架的拆除 (27) 十、计算书 (28) 十一、资料附图 (50) 十二、资料附图………………………………………………………………………………附加 一、爬架简介（附着式升降脚手架简称爬架） 附着升降脚手架（简称升降架）:主要由垂直主框架（见附图五）、底部水平支撑框架（桁架）（见附图三）、附墙支座（见附图六、七、八、九）、同步升降系统-----电动葫芦和同步升降控制柜组成。水平支撑框架及竖向主框架承受自重及上部传来的脚手架体系固定载荷和施工动载荷、风载荷等，并将其传递到升降机构，最终传递至建筑物。附墙支座主要用来连接架体，同时用来承载架体载荷，动力系统悬挂，架体防倾等作用。主要构件及功能如下： 1、主框架： 由Φ48钢管和6.3#槽钢焊接而成，槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用，横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。主框架由上节、中节、下节三节组成，其中每节为俩步架即3.6m。（如下图）
XX大厦导轨式爬架安全专项施工方案
1工程概况 XX大厦结构属框支剪力墙结构，T4～T7四栋塔楼地上一至三层为裙房，四层为转换层，五层（标高17.4m）至三十二层（标高109.2m）为标准层，标准层层高3.4m，采用导轨式爬架作为标准层的外墙脚手架，从五层开始搭设架体并安装爬升设备，至十层搭设安装完毕，并开始提升，爬架爬升至三十二层。满足主体结构施工的防护要求，爬架下降时，满足外墙装修施工时外防护和操作架的需要。 2主要编制依据 [1]建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)； [2]建筑施工安全检查标准（JGJ 59—99）； [3]建筑施工高处作业安全技术规范（JGJ80-91）； [4]建筑施工附着升降脚手架安全技术规程(DGJ08-905-99)； [5]建筑施工手册（第四版）。 3危险源识别与监控 （1）脚手架工程事故的类型分析 1）整架倾倒或局部垮架； 2）整架失稳、垂直坍塌； 3）人员从脚手架上高处坠落； 4）落物伤人（物体打击）； 5）不当操作事故（闪失，碰撞等）； 6）爬升系统、动力及控制系统或安全保障系统故障等。 （2）引发事故的主要原因分析 1）整架倾倒、垂直坍塌或局部垮架 ①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等； ②在使用过程中任意拆除必不可少的杆件和连墙件等； ③构架尺寸过大、承载能力不足或设计安全不够与严重超载； ④地基出现过大的不均匀沉降。 2）人员从脚手架上高处坠落 ①作业层未按规定设置围挡防护； ②作业层未满铺脚手板或架面与墙之间的间隙过大； ③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落； ④不当操作产生的碰撞和闪失等； 不当操作大致有以下情形： A．用力过猛，致使身体失稳； B．在架面上拉车退着行走； C．拥挤碰撞； D．集中多人搬运或安装较重构件； E．架面上的冰雪未清除，造成滑落。 3）落物伤人（物体打击） ①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人； ②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人； ③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等；
目录 1编制依据１? 2?工程概况1? 3施工部署1? 3.1?组织机构 (1) 3.２?设计总体思路....................................................................................................................... １ 3.3?劳动力准备 (1) ３.４.................................................................................................................................. 材料准备２3.5机具准备２? 3.6技术准备 (3) 4脚手架构造要求 (3) 4．1总的设计尺寸3? 4.2纵向水平杆 (3) 4.3横向水平杆３? 4.4脚手板4? 4.５立杆４? 4.6?连墙件4? 4．7门洞 (4) 4.8剪刀撑4? 4.9?扣件５? ４.10?基础5? ４.１1?上人斜道5? ５?脚手架的搭设和拆除施工工艺.............................................................................................. ５ ５.1落地脚手架搭设施工工艺5? ５.２?脚手架的拆除施工工艺 (6) 6?目标和验收标准 (6) 7?安全文明施工保证措施6? ７.1材质及其使用的安全技术措施6? 7.2?脚手架搭设的安全技术措施6? 7.3脚手架上施工作业的安全技术措施7? ７.４?脚手架拆除的安全技术措施............................................................................................. ７ 7.5?文明施工要求 (8) 7.6?应执行的强制性条文9? 8设计计算 (10) 8.1?荷载传递路线1０?
2、工程概况.............................................................. 错误!未指定书签。 3、桁架导轨式爬架概况.................................................... 错误!未指定书签。 4、爬架作业条件及施工荷载：.............................................. 错误!未指定书签。 5、爬架施工总体部署...................................................... 错误!未指定书签。 6、爬架设计方案.......................................................... 错误!未指定书签。 7、爬架组装流程图........................................................ 错误!未指定书签。 8、爬架的安装............................................................ 错误!未指定书签。 9、爬架的升降............................................................ 错误!未指定书签。 10、爬架的使用........................................................... 错误!未指定书签。 11、桁架导轨式爬架高空拆除............................................... 错误!未指定书签。 12、质量保证措施......................................................... 错误!未指定书签。 13、爬架安全使用事项..................................................... 错误!未指定书签。附表一：专用设备表（东北汽配新城）....................................... 错误!未指定书签。附表二：桁架导轨式爬架验收表............................................. 错误!未指定书签。附表三：................................................. 桁架导轨式爬架升降前检查记录表错误!未指定书签。 附表四：桁架导轨式爬架升降后加固检查记录表............................... 错误!未指定书签。
石灰石块仓脚手架施工方案 为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。 1.工程概况 1.1、本工程位于神华宁夏煤业集团煤基烯烃项目动力站内，石灰石块仓涉及高空作业的设备必须搭设脚手架，并铺设跳板。 1.2、基础处理：采用夯实、找平。 2.搭设方案 2.1、材料及规格选择 根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5mm，并使用钢扣件。 2.2、搭设尺寸 安装用脚手架上面主要沉重施工人员的体重，部分设备材料，施工人员的体重与设备材料重量远小于脚手架自重，按如下规格搭设。 2.2.1、立杆 立杆间距1.8m，不大于2.0m,外脚手架立杆基础垫通长板（20cm×5cm×4cm 长的松木板），使用底座（1cm×15cm×8mm）。离地高度20cm设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50cm以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于50cm。顶层立杆可搭接，长度不应小于1m，两个扣件。 2.2.2、大横杆 大横杆间距控制在1.8m，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10cm，但不应大于30cm。杆件接长需对接，接点距主接点的距离不应大于50cm。 2.2.3、小横杆 小横杆搭在大横杆上面，伸出大横杆长度不小于10cm，小横杆间距：立杆与大横杆交接处必须设小横杆。
2.2.4、剪刀撑 外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨，最多跨6跨，与地面的夹角为：跨6跨时45°、跨5跨时50°、跨4跨时60°。剪刀撑杆件接长需搭接，搭接长度不小于1m，使用三个扣件均匀分布，端头距扣件不小于10cm。 2.2.5、脚手板 应满铺脚手板，严禁探头板，不得高低不平。 2.3、排水措施：架底处不得有积水，并设排水沟。 3、施工要求 3.1、2米以上作业均称为高处作业，高处作业的设备必须搭设脚手架，并铺设跳板。 3.2、搭设脚手架人员必须有持证的架子工搭设。 3.3、搭设脚手架人员需要佩戴安全带、安全帽，并正确使用安全带、安全帽。在脚手架搭设期间由专职安全员检查落实安全带、安全帽的规范佩带事宜，并在施工中全程监控，发现违章情况及时处理并将有关情况上报项目部。，对于精神状态不佳、身体不适、酒后或宿酒未醒人员，严禁参与脚手架搭设施工。 3.4、搭设脚手架人员职工进行定期医务检查，随时掌握职工身体状况，有高、低血压，弱视，听觉不灵者不允许参与脚手架搭设作业。 3.5、搭设的脚手架，最上层应形成梯形平台，并应敷满架板，架板要用铁丝牢固固定,以便于工人操作。 3.6、脚手架敷设的人行走道，要保证400mm宽，应由两块跳板组成，跳板的探头应在小杆架设处用钢丝捆扎好，不允许有探头活动跳板。脚手架组装和解体必须要有专人监护，严格按拆装程序处理。 3.7、15m以上(含15m)的高空作业必须办理《高空作业票》(高度在15—30米为三级高空作业，高度在30米以上为特级高空作业)，高空作业票由作业负责人填写，现场安全负责人或技术负责人审批，安全人员进行监督检查。 3.8、未经检查验收的架子，除架子工外其它人员严禁攀登。验收后任何人不得擅自拆改，需作局部修改时须经安全人员同意，由架子工进行实施。
沣华熙城3、4号楼 附着式升降脚手架 安 全 专 项 施 工 方 案 编制： 审核： 审批： 陕西清坤建筑工程有限公司 2018年04月
目录 第一章工程概况 0 一、工程概况 0 二、施工平面布置 0 三、施工要求和技术保证条件 (1) 四、 DZS-15型附着式升降脚手架系统组成及工作原理 (2) 第二章编制依据 (3) 一、国家及部委法律、法规 (3) 二、其他相关依据 (4) 第三章施工计划 (4) 一、施工进度计划 (4) 二、材料及设备计划 (5) 第四章施工工艺技术 (6) 一、 DZS-15型附着式升降脚手架技术参数 (6) 二、附着升降脚手架搭设、运行、拆除工艺流程 (6) 三、附着升降脚手架安装施工方法 (6) 四、特殊部位处理措施 (10) 五、附着式升降脚手架的提升 (11) 六、架体搭设完毕的检查验收 (13) 第五章计算书 (13) 第六章施工安全保证措施 (33) 一、组织保障 (33) 二、施工安全技术措施 (35) 三、应急预案 (37)
第一章工程概况 一、工程概况 二、施工平面布置 1. 附着升降脚手架的架体及机位沿建筑结构外围布置，详机位平面布置见图一。 2. 附着式升降脚手架服务范围为建筑物4层至26层、33层,共54个机位点。架体总高，封闭4层半楼。共配置18台电动葫芦，爬架分4段进行升降。 3. 架体底部采用标准连接杆搭设底部桁架，局部用脚手架钢管搭设；钢管搭设距离不能超过2米，本工程架体水平悬挑端最大距离为米，符合规范要求。 4. 剪力墙部位采用支座，个别机位采用支座，阳台部位采用米钢梁，具体位置详见平面布置图；在使用工况安装三个支座，升降工况安装两个附着支座。 5. 塔吊附墙部位采用爬架；施工电梯部位也采用爬架防护。 6、架体搭设期间，随搭设高度及时安装附墙支座、防坠顶撑、防坠装置，必要时增加临时水平拉结，保证架体搭设时安全。 7、为了保证安全，在架体内侧增加一道软防护（在第四步架内侧用大眼安全网兜挂） 图一 8、爬架从4层开始搭设，预埋孔从5层开始设置，待主体施工至8层顶板时准备提升；施工时按下图所示高度设置预留孔。
沃尔瑞新建厂区 脚 手 架 施 工 方 案
目录 一、工程概况 (1) 二、施工准备 (1) 三、搭设材料 (3) 四、搭设顺序及技术措施 (4) 五、拆除施工工艺 (13) 六、安全管理 (14) 七、计算书 (16)
一、工程概况 苏州沃尔瑞汽车科技有限公司新建厂区位于园区胜浦界胜浦路西侧。新建厂区共有二个单体厂房及一门卫室，建筑面积12171.4㎡。 ①其中1#厂房分A、B两个区，均为二层框架架构，局部三层（机房）。屋面标高9.5m，局部13.10m；2#厂房分A、B两个区，A区二层框架结构，B区三层框架结构，屋面标高均为12.5m，局部机房屋面为16.1m。 ②现场实际室内外高差均为0.6m以上。因此本项目脚手架实际搭设高度如下： 1#厂房：0.6m+9.5m+1.2m（女儿墙高）+1.5m=12.8m。（局部机房处一面在外架上，三面在9.5屋面上（在大屋面上实搭5.4m），该处高度14.9左右） 2#厂房：0.6+12.5+1.2+1.5=15.8m（局部机房处一面在外架上三面在12.5m处屋面上，局部机房外架上搭设至17.9m，三面脚手架搭设至12.5m屋面上搭4.1+1.5=5.6m左右）（见示意图） ③本方案编制依据参照JGJ-130---2011、J84-2011 ④脚手架搭设平面布置见搭设总平面布置图（1）示意。 二、施工准备 1、脚手架搭设前，应按方案要求向施工人员进行技术安全交底，架
子工必须持证上岗。 2、对进场的钢管、扣件、竹笆片、木垫板（或槽钢）、密目网进行检 查，不合格产品不得使用。 3、进场合格材料应按规格分类，堆放整齐、平稳，堆放场地不得积 水。 4、应清除搭设场地杂物，平整搭设场地，并使排水畅通（本方案中 已考虑搭设外四周设排水沟）。 5、搭设场地应高于自然土面50-100mm，雨水流向排水沟。搭设场地 必须夯实砼硬化（压实填土或建筑垃圾必须满足脚手架荷载）6、搭设平面见图1.2.3.
外装修爬架施工方案 本工程外架采用分体或联体手动提升方式，适用于小流水段施工，可以解决框架、剪力墙，悬挑梁等结构及外装修施工。 一、施工技术 爬架平面布置（平面布置见附图） 根据炎黄大厦工程建筑结构的具体情况，爬架的附着支撑分为A、B、C三种，其中A型支座为固定在剪力墙上，B型支座为固定在边梁上，C型支座为固定在带檐的边梁上，在架体的搭设上，必须按设计的架体搭设，相邻架体之间保持200mm以内的安全距离。 主框架安装示意图（见附图） 施工使用条件与产品设计性能 根据本工程施工使用要求，该爬架设计提升高度为3.5米，附着支撑及上、下支座A、B型设计宽度为500，C型为小支座。承载设计能力为200KG/M2，架体宽0.9米，总高14.6米，爬架最高点与施工作业面相差1.8米。 施工组织安排 1、爬架的安装、搭设、提升操作，均是高空作业，施工单位要派专业人员进行 组织、交底、指导等专项工作。 2、施工操作要组织有上岗证并经专门培训和经安全技术交底的人员，为保证操 作熟练，不能随意调动和更换操作人员。 二、质量标准： ?脚手杆及各种扣件要符合国家规定的质量标准和要求，脚手架体的搭设达到规范的要求。 ?横杆和立杆要保持水平和垂直。 ?立杆间距在跨度内应小于1.8米。剪刀撑应联系跨度所有交叉的立杆，并用 １
转卡锁紧，斜撑与地面的夹角为45°。 ?架体内侧下部可设1道剪刀撑，与外侧搭设相同。 ?架体的高度应高于施工层顶板1800mm，高度不够时可加长立杆及相应的横杆。 ?架体每个扣件的螺栓都要扭紧，并达到表中规定的扭紧力。 ?脚手杆端头卡扣以外的长度应大于6cm。 ?架体搭设后要进行超载试验，并由安全部门组织检查验收，合格后方可使用。 1.主框架安装铅垂度全高小于3cm。 2.每组单榀主框架的水平偏差小于3cm。 ?脚手板的铺设： 1.采用5cm厚的脚手板，端头用铁丝扎牢，端头必须加设小横 2.第一步要满铺与建筑结构外面保持10cm~15cm的间隙。架体之间的间 隙应小于20cm。 ?安全网的挂设：架体的外侧至结构的下面须全部用密目安全网兜底。网的上下口均用大绳与大横杆扎牢，网与网应搭绑牢。 三、架体的提升 ㈠提升前的准备 ①卸掉脚手架体上的活荷载； ②检查并拆除与提升架体连接的连接物及升降行程中的障碍物； ③按说明书检查提升设备、手拉葫芦及防坠器，达到使用要求； ④机具：T38螺母专用扳手两把以上、活动扳手、2磅手锤一把、手拉葫芦（5t ×5m,1t×5m） ㈡提升操作： ①提升防倾支座：松开调整螺栓，按附图用大绳把C层的防倾支座提升到D层预留孔位置，拆除固定T型螺栓，把支座调整好，用T38穿墙螺栓固定，拧紧调整螺栓。 ②提升上支座：在三角挂架挂好手拉葫芦（1吨）钩住上支座的上吊环，并绑紧铰链，拆除T型穿墙固定螺栓，把上支座从B层提升至C层的预留孔位置， ２
目录 一、工程概况 二、工程部署 三、施工准备 四、施工工艺 五、模板计算书 六、结构脚手架的搭设及计算 七、质量要求 八、安全措施与文明施工 九、模板的拆除 十、模板施工注意事项
模板及脚手架工程施工方案 一、工程概况 1、工程性质和作用 遂宁市河东片区任家渡村、僧家沟村450亩土地整治收储项目（僧家沟安置房）工程，位于遂宁市河东新区养生谷，总建筑面积40163.76平方米，其中；1#楼：异形柱框架剪力墙结构，建筑面积4248.34m2,层数5F/吊1F；2#楼：异形柱框架剪力墙结构，建筑面积4078.64m2,层数5F/吊1F；3#楼：异形柱框架剪力墙结构，建筑面积5494.2m2,层数5F/吊1F；6#楼：异形柱框架剪力墙结构，建筑面积5917.00m2,层数5F/吊1F；7#楼：异形柱框架剪力墙结构，建筑面积3688.24m2,层数5F/吊1F；8#楼：异形柱框架剪力墙结构，建筑面积1784.00m2,层数5F/吊1F；9#楼：异形柱框架剪力墙结构，建筑面积3679.72m2,层数5F/吊1F；10#楼：框架结构，建筑面积1128.96m2,层数2F/吊1F；地下室：框架结构，建筑面积4873.27m2,负1F；4#楼：异形柱框架剪力墙结构，建筑面积5307.24m2,层数6F；5#楼：异形柱框架剪力墙结构，建筑面积5307.24m2,层数6F。 2、工程特点 施工条件：本工程与城市交通干道距离较近，施工运料较为方便；基坑四周已经做了边坡的有效支护；施工场地较为狭窄，但尚能满足施工要求。
3、工程目标 质量目标：优质结构。 二、工程部署 1、施工程序 本工程遵循先地下后地上，先结构后装修，安装穿插进行的施工程序。 2、模板体系的选择 2.1基础底板模板 在基础底板外侧周边、基础下反梁、承台周边、集水坑及深浅基础相交斜面位置均砌240mm厚的砖胎模，用M10水泥砂浆砌筑，内侧及顶面抹1：2.5水泥砂浆，表面压光，阴阳角部位均做成小圆角，砌筑时留出抹灰层、防水层及防水保护层共60mm厚。外围挡土墙砖模上粘贴好防水卷材后，回填适当高度土方，回填时注意保护防水层。 2.2导墙及上返梁吊模 基础施工段，地下室外围剪力墙和消防水池墙板的导墙及基础上返梁模板均采用吊模方式，木工吊模前应根据施工员在基础钢筋绑扎完毕后的二次放线来控制墙、梁位置以及模板下口标高。 2.3剪力墙、柱大模板 剪力墙、柱模板均采用成品竹胶板。本工程暗柱多为异形柱，地下室外墙有部分扶墙柱，模板支设存在一定困难。大模板施工重点在于抓好楼梯间处接茬、楼层与墙的阴角节点接缝。 2.4 地下室外墙模板 根据本工程特点及公司料具供应情况，在本工程±0.000以下外墙砼墙体采用多层胶合板模板，模板拼缝要严密。穿墙螺栓用φ12圆钢制作，螺杆长度为墙厚加450mm，其中地下室外墙、水池壁等穿墙螺杆均为止水螺杆，中间要满焊50×50×3mm钢板止水片，墙体砼浇注后埋入砼
目录 1、工程结构概况 1 2、外架的施工与管理 1 3、方案设计 2 4、特殊结构处理方案 3 5、搭设爬架的要求 4 6、导轨式爬架的安装7 7、导轨式爬架的升降11 8、导轨式爬架的使用14 9、导轨式爬架的维修保养15 10、导轨式爬架的安全措施15 11、相关配合工作17 12、制度保障18 13、与外设备处理方法19 14、爬架搭设材料清单19 15、电动葫芦操作维修保养19 16、附图20 附件20
1、工程结构概况: 芜湖世茂滨江花园位于安徽省芜湖市滨江公园附近，该工程2-3#、2-4#楼为高层住宅结构，2-3#楼±0以上总楼层高为43层，2-4#楼±0以上总楼层高为43层，无裙房，标准层层高均为3.0米；该工程2-3#、2-4#楼标准层主体结构施工采用SS—01型导轨式附着升降脚手架（导轨式爬架）作为防护架。 该工程外墙结构局部变化较大，阳台处的爬架机位,其预埋件需做特殊处理。 2、外架的施工与管理: 该工程从标准层起，外墙结构防护即可采用导轨式爬架，其中2-3#楼三层以上结构施工、2-4#楼二层以上结构施工将采用导轨式爬架作为防护架。支架系统采用钢管扣件搭设，电动整体提升。爬架的搭设、安装、调试、升降、拆除及维修保养工作均由上海新易达建筑工程有限公司（以下简称分包）负责，分包指定技术人员与我司现场项目部进行技术协调工作，加强监督检查。分包进场后，由分包单位组织一爬架领导和施工作业小组，其中领导小组设项目负责人1名，负责项目全面工作；施工作业小组设带班班长1名，技术和安全员一名，负责现场技术及操作人员和安全生产管理，设置外爬架专业工人和辅助工若干名。 分包施工组织机构如下： 公司领导（分包） ↓ 公司技术工程部（分包）
棕榈河湾世纪城1# SDG-03型附着升降脚手架 专项施工方案 编制人： 审核人： 审批人： 河北亿安工程技术股份有限公司 HEBEI YI AN ENGINEERING LIMITED BY SHARE CO LTD
目录 第一章编制依据 (1) 第二章工程概况 (2) 第一节工程建设概况 (2) 第二节工程结构设计概况 (2) 第三节整体装配式附着升降脚手架概况 (2) 第三章施工部署 (3) 第一节工程管理的组织机构及岗位职责 (3) 第二节施工方案的选择 (4) 第三节施工工序安排 (5) 第四章施工进度计划 (6) 第五章施工准备与资源配置计划 (6) 第一节施工准备 (6) 5.1.1现场准备 (7) 5.1.2技术准备 (7) 5.1.3材料入场检查验收表 (7) 第二节机械设备配置计划 (8) 第三节劳动力配置计划 (9) 第四节物资配置计划 (9) 第六章爬架的施工 (11) 第一节爬架各部分介绍 (11) 6.1.1桁架系统 (11) 6.1.2附着系统 (14) 6.1.3控制系统 (18) 第二节施工方法 (19) 6.2.1工艺流程 (19) 6.2.2底部操作平台搭设 (20) 6.2.3爬架的安装 (21) 6.2.4爬架的提升 (29) 6.2.5爬架的拆除 (31)
第七章产品质量保证措施 (33) 第八章安全生产保证措施 (35) 第一节安全管理制度 (35) 第二节安全检查及隐患处理办法 (40) 第三节安全防护措施 (41) 第四节安全施工注意事项 (41) 第五节安全防火消防措施 (43) 第六节冬期施工措施 (43) 第七节雨季施工及防砸措施 (44) 第八节防漏电措施 (45) 第九章安全应急预案 (46) 第一节应急救援机构及岗位职责 (46) 9.1.1组织机构 (47) 9.1.2职责分工 (47) 9.1.3应急响应 (47) 第二节应急救援准备 (48) 9.2.1应急物资准备 (48) 9.2.2 应急救援医院.............................................................................. 错误！未定义书签。 第三节意外(突发)事故处理流程 (49) 第四节意外(突发)事故分项应急处理措施 (49) 9.4.1电动葫芦断裂事故处理 (49) 9.4.2坍塌或高空坠落事故处理 (50) 9.4.3触电事故处理 (50) 9.4.4火灾事故处理 (50) 第十章整体装配式附着升降脚手架设计计算书 (51) 第一节计算说明架体结构基本参数 (51) 第二节计算依据 (51) 第三节架体自重（永久荷载G k） (51) 第四节荷载的计算 (52) 第五节结构性能计算 (53) 10.5.1荷载分项系数 (53) 10.5.2脚手板强度计算 (53) 10.5.3小横杆的计算 (54)
